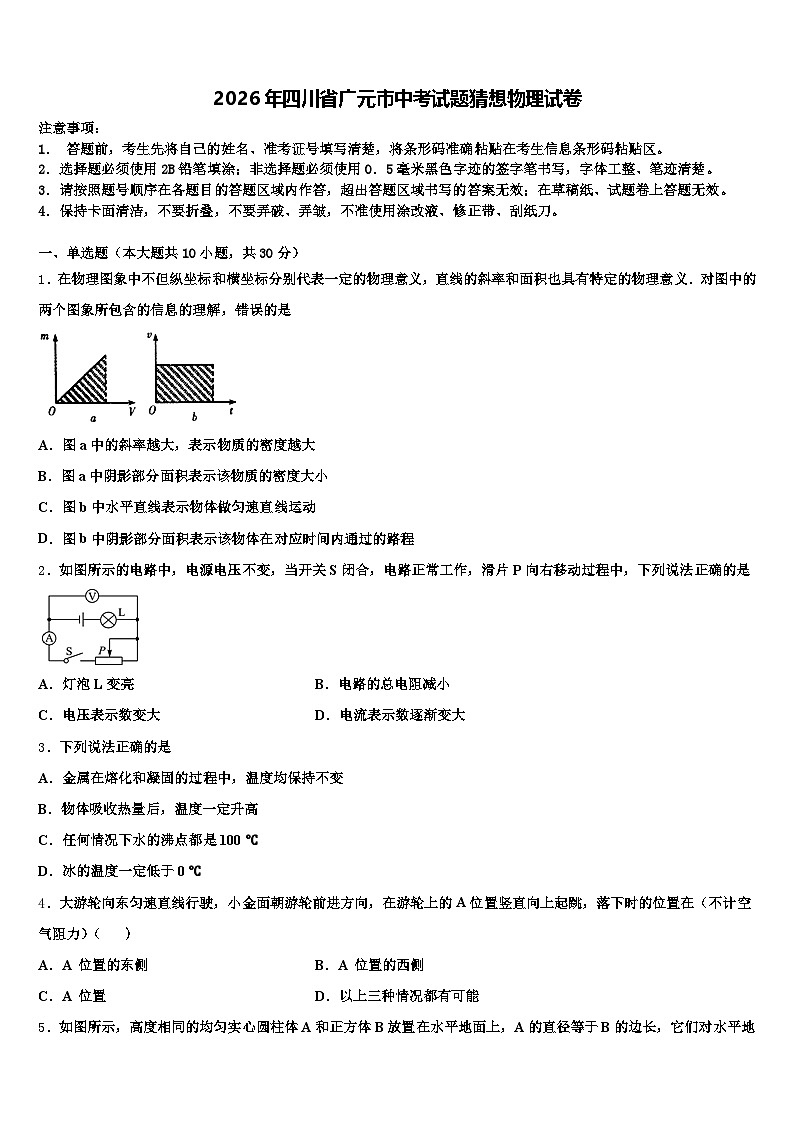

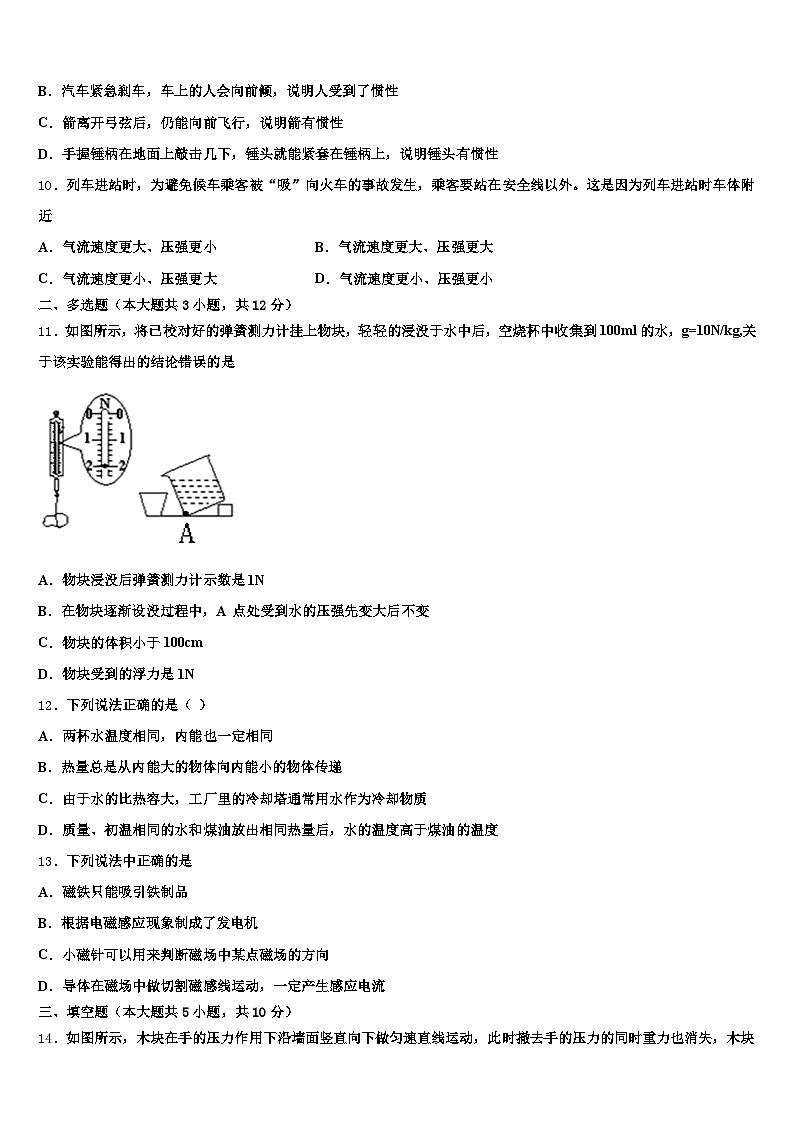

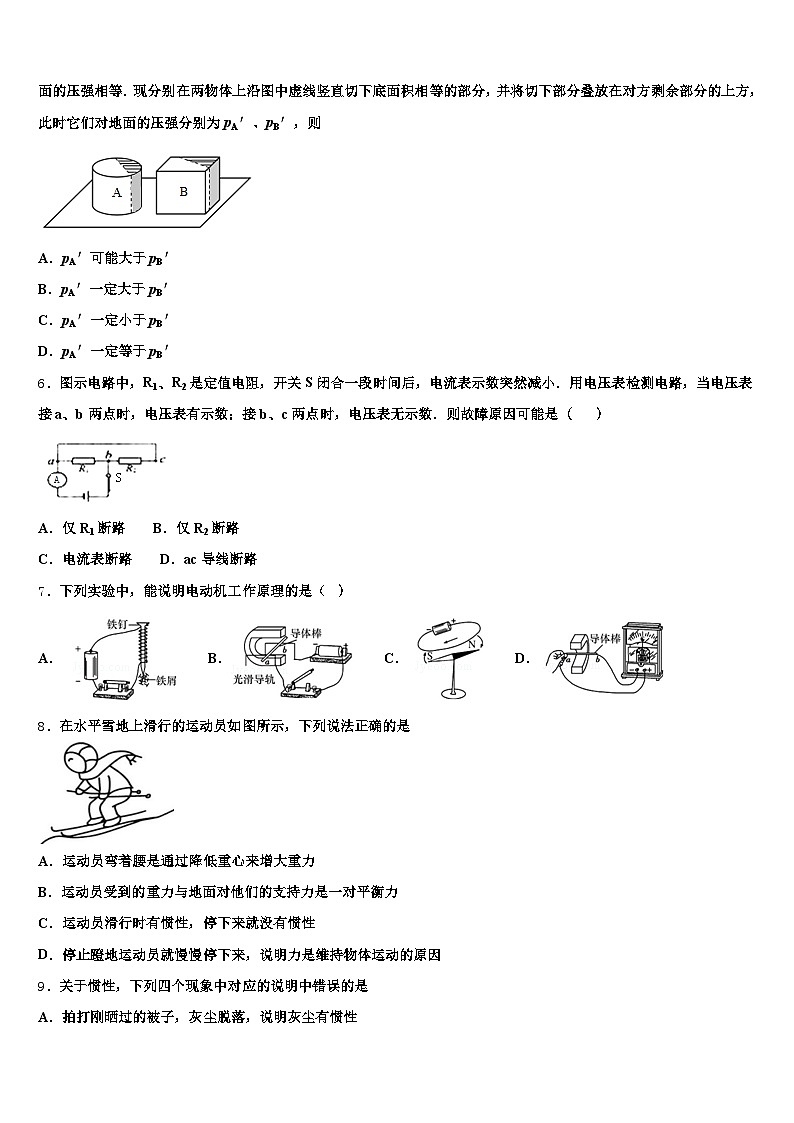

2026年四川省广元市中考试题猜想物理试卷（含答案解析）

这是一份2026年四川省广元市中考试题猜想物理试卷（含答案解析），共18页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程
2．如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是
A．灯泡L变亮B．电路的总电阻减小
C．电压表示数变大D．电流表示数逐渐变大
3．下列说法正确的是
A．金属在熔化和凝固的过程中，温度均保持不变
B．物体吸收热量后，温度一定升高
C．任何情况下水的沸点都是100 ℃
D．冰的温度一定低于0 ℃
4．大游轮向东匀速直线行驶，小金面朝游轮前进方向，在游轮上的A位置竖直向上起跳，落下时的位置在（不计空气阻力）（ ）
A．A 位置的东侧B．A 位置的西侧
C．A 位置D．以上三种情况都有可能
5．如图所示，高度相同的均匀实心圆柱体A和正方体B放置在水平地面上，A的直径等于B的边长，它们对水平地面的压强相等．现分别在两物体上沿图中虚线竖直切下底面积相等的部分，并将切下部分叠放在对方剩余部分的上方，此时它们对地面的压强分别为pA′、pB′，则
A．pA′可能大于pB′
B．pA′一定大于pB′
C．pA′一定小于pB′
D．pA′一定等于pB′
6．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（ ）
A．仅R1断路 B．仅R2断路
C．电流表断路 D．ac导线断路
7．下列实验中，能说明电动机工作原理的是（ ）
A． B． C． D．
8．在水平雪地上滑行的运动员如图所示，下列说法正确的是
A．运动员弯着腰是通过降低重心来增大重力
B．运动员受到的重力与地面对他们的支持力是一对平衡力
C．运动员滑行时有惯性，停下来就没有惯性
D．停止蹬地运动员就慢慢停下来，说明力是维持物体运动的原因
9．关于惯性，下列四个现象中对应的说明中错误的是
A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性
B．汽车紧急刹车，车上的人会向前倾，说明人受到了惯性
C．箭离开弓弦后，仍能向前飞行，说明箭有惯性
D．手握锤柄在地面上敲击几下，锤头就能紧套在锤柄上，说明锤头有惯性
10．列车进站时，为避免候车乘客被“吸”向火车的事故发生，乘客要站在安全线以外。这是因为列车进站时车体附近
A．气流速度更大、压强更小B．气流速度更大、压强更大
C．气流速度更小、压强更大D．气流速度更小、压强更小
二、多选题（本大题共3小题，共12分）
11．如图所示，将已校对好的弹簧测力计挂上物块，轻轻的浸没于水中后，空烧杯中收集到100ml的水，g=10N/kg,关于该实验能得出的结论错误的是
A．物块浸没后弹簧测力计示数是1N
B．在物块逐渐设没过程中，A 点处受到水的压强先变大后不变
C．物块的体积小于100cm
D．物块受到的浮力是1N
12．下列说法正确的是（ ）
A．两杯水温度相同，内能也一定相同
B．热量总是从内能大的物体向内能小的物体传递
C．由于水的比热容大，工厂里的冷却塔通常用水作为冷却物质
D．质量、初温相同的水和煤油放出相同热量后，水的温度高于煤油的温度
13．下列说法中正确的是
A．磁铁只能吸引铁制品
B．根据电磁感应现象制成了发电机
C．小磁针可以用来判断磁场中某点磁场的方向
D．导体在磁场中做切割磁感线运动，一定产生感应电流
三、填空题（本大题共5小题，共10分）
14．如图所示，木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时撤去手的压力的同时重力也消失，木块将_____，原因是_____。
15．几位同学为了探究电梯内的物体在向上（向下）起动和制动时的受力情况，他们将测力计放在电梯中．一位同学站在测力计上保持静止，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层．并用照相机进行了相关记录，如图所示．
① 观察比较图_________可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；
② 观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于_______（可选答案有“向上起动”、“向上制动”、“向下起动”、“向下制动”）。
16．如图，AB是能绕B点转动的轻质杠杆，在中点C处用绳子悬挂重为100N的物体（不 计绳重）在A端施加竖直向上的拉力使杠杆在水平位置平衡，则拉力F=______N．若保持拉力方向始终竖直向上，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________（选填“增大”、“减小”或“不变”）；若保持拉力方向始终垂直于杠杆向上，将A 端缓慢向上提升一小段距离，在此过程中，拉力F将_______（选填“增大”、“减小”或“不变”）．
17．小明在表演二胡时，用弓拉动琴弦，使琴弦________发声；二胡的声音是通过________传播到我们耳中的．
18．如图，在水平桌面上用一根橡皮筋水平拉动书匀速直线前进，此时橡皮筋长度为L，书受到的阻力_____橡皮筋对书的拉力；若拿走所有铅笔，仍这样拉橡皮筋使书匀速直线前进，则橡皮筋长度将_____L．（选填“＞”、“＜”或“＝”）
四、计算题（本大题共3小题，共29分）
19．电动自行车给人们带来便利的同时也产生了很多交通隐患，为此政府出台电动自行车新国标，并在2019年的4月15日开始施行。为了响应政府号召，小亮购置了符合新国标的电动自行车。
如表是小亮购买的某型号电动自行车的一些数据：
若小亮的质量是70kg，他骑车时在5min内匀速行驶了1800m（取g＝10N/kg），通过计算回答：小亮在水平地面上骑车的速度是多少？小亮骑车时，车对地面的压力多大？车对地面的压强多大？该电动自行车在5min内动力所做的功是多少？
20．小明想探究浓盐水的比热容大小，他找来了如图甲、乙所示的两套完全相同的装置，“热得快”（电热器）上面的铭牌如图丙所示，他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯．小明找来停表，同时通电加热，记录到加热时间1min，水温上升了12℃，食盐水温度上升了15℃，已知水的比热容为4.2×103J/（kg•℃）．问：
小明所用“热得快”正常工作电流是多大？该“热得快”正常工作的电阻是多大？若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是多少？
21．小峻家中有一个浴足盆，其部分铭牌信息如图甲所示，如图乙为溶足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，溶足盆的挡位不同。求：
额定加热电流是多少；R1的阻值为多少；在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态电能表（如图丙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少W。
五、作图题（本大题共2小题，共4分）
22．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．
23．如图所示，杠杆在力F1的作用下处于静止状态，请画出力F1的力臂l1。
（______）
六、实验探究题（本大题共3小题，共15分）
24．在探究“影响滑动摩擦力大小的因素”实验中，小明用完全相同的木块分别做了如图所示的甲、乙、丙三个实验．
（1）将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做__________运动， 根据_______ 原理可以得出此时木块受到的滑动摩擦力大小等于弹簧测力计的示数．
（2）甲、乙两个实验说明滑动摩擦力的大小与__________ 有关；___________ 两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关．
（3）小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述用实验的基础上，将木块沿竖直方向切成两部分继续进行实验，将测得的数据记录在表格中，由表中数据验证了自己的猜想，这种做法____ (正确/错误），理由是____________．
25．在“探究杠杆的平衡条件”的实验中：
调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
26．在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．
（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．
（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．
（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．
综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着_______；
③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A. 图a中，横坐标为体积，纵坐标为质量，图线斜率越大，表示在体积相同时，质量更大，根据可知，密度更大，故A正确；
B. 图a中阴影部分面积为：，而物质的密度为：，故而积不表示密度的大小，故B错误；
C. 图b表示速度随时间的变化图像，水平直线表示物体的速度随时间没有变化，故表示匀速直线运动，故C正确；
D. 图b中阴影部分面积为：，通过的路程为：，可见图b中阴影部分面积表示该物体在对应时间内通过的路程，故D正确．
选D．
2、C
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，故B错误；由知，电路中的电流减小，即电流表的示数之间变小，故D错误；由U＝IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确。
3、A
【解析】
A. 因为金属是晶体，晶体在熔化过程和凝固过程中温度保持不变．故A正确；B. 物体吸收热量后，温度不一定升高，比如晶体在熔化过程中虽然吸热，但是温度保持不变，吸收的热量用来完成熔化．故B不正确；C. 液体的沸点与液体上方的气压有关，气压越高，沸点越高，所以水的沸点只有在标准大气压下才是100℃．故C不正确；D. 冰在熔化过程，或者达到熔点的时候，温度就是0℃．故D不正确．故选A
要解答本题需掌握晶体熔化过程的特点以及液体的沸点与液体上方的气压有关，气压越高沸点越高．
4、C
【解析】
游轮匀速直线运动时，人游轮上竖直向上跳起时，由于惯性仍然保持与游轮相同的运动速度和运动方向，所以会落回原处．故选C．
点睛：物体保持原来运动状态不变的性质叫做惯性，惯性是物体固有的属性，一切物体在任何情况下都有惯性，据此解答．
5、B
【解析】
设圆柱体A的直径为r,高度为h,正方形的变长为L．由题知r=L．AB对地面的压强相等即PA=PB，即=gL，即,得h=L.
A的面积为SA==,B的面积为SB=，可得SA，竖直切下底面积相等的部分为S，则剩下的面积SA剩SB剩，则切下的A和B的重为GA切=Sh ,GB切=SL.则=
剩下的A和B对地面的压强仍相等，即ρAh=ρBL.所以，所以.
故B正确．ACD错误．
6、D
【解析】
由电路图知道，定值电阻R1、R2 并联，电流表测量干路的电流；开关S闭合一段时间后，电流表示数突然减小，说明某一条支路出现了断路；当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的，又因为电压表接a、b两点时，电压表有示数，所以ac间导线出现了断路，故选D。
本题考查的是电路的故障分析，需要根据电流的变化、并联电路的特点及电压表的应用判断故障，涉及的知识点较多，但难度不大。
7、B
【解析】电动机利用磁场对电流的作用力工作。
A图，研究影响电磁铁磁性强弱的因素，不符合题意；
B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；
C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；
D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；
故选B。
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。
8、B
【解析】
A、运动员弯着腰是通过降低重心来增大稳度，不是增大重力，故A错误；
B、运动员受到的重力和地面对他们的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，是一对平衡力，故B正确；
C、一切物体在任何运动状态下都有惯性，运动员滑行时有惯性，停下来也有惯性，故C错误；
D、停止蹬地，运动员受到摩擦力的作用会慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误。
故选B。
9、B
【解析】
A．用力拍打被子，被子运动，而灰尘由于惯性要保持原来的静止状态，所以灰尘就和被子分离了，利用了灰尘的惯性，故A正确；
B．汽车急刹车时，人由于惯性仍然保持原来的运动状态，因此人会向前倾，这说明人有惯性。惯性是物体保持原来运动状态不变的性质，不是一种力，不能说受到了惯性，故B错误；
C．箭离开弓弦后，仍能向前飞行，是因为箭具有惯性，故C正确；
D．把锤柄在地面上撞击，当锤柄遇到地面停下后，锤头因为惯性，继续保持运动状态，所以能紧紧地套在锤柄上，是利用了锤头的惯性，故D正确。
10、A
【解析】
人离高速列车比较近时，高速列车的速度很大，人和高速列车的之间的空气流动速度很大，压强小，人外侧的压强不变，人受到外侧压强大于人内侧受到的压强，人在较大的压强差作用下很容易被压向列车，发生交通事故，故A符合题意，BCD不符合题意。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
ACD、由图可知，物块的重力G=2N，假如溢水杯中装满水，则排开水的体积V排=V=100×10-6m3=1×10-4m3，根据阿基米德原理可知，物块完全浸没时受到的浮力：F浮=G排=m排g=ρ水V排水g=1×103kg/m3×1×10-4m3×10N/kg=1N，根据F浮=G-F示可得，弹簧测力计下的物块浸没后示数F示=G-F浮=2N-1N=1N；
因为溢水杯中的水没有装满，排开水的体积大于溢出水的体积，即浮力应大于1N，测力计示数应小于1N，物体的体积应大于100cm3，故ACD错误，符合题意；
B、在物块逐渐浸没过程中，空烧杯中的水不断增多，A点处水的深度不断增加，当物块全部浸没后，空烧杯中的水不再增多，A点处水的深度不再增加，根据p=ρgh得到，A点处受到水的压强先变大后不变，故B正确，不符合题意．
故选ACD．
12、CD
【解析】
A．内能与物体的质量、状态、温度有关，所以两杯水的温度相同，如果质量不同，内能也不同，A错误；
B．热量总是从高温物体传到低温物体，高温物体的内能不一定大，低温物体的内能不一定小，所以B错误；
C．由于水的比热容较大，所以相同质量的水和其他物质相比，升高相同的温度时，水吸热多，冷却效果好，所以用水作为冷却物质，C正确；
D．根据公式，质量相同的水和煤油放出相同热量后，，，而，相同，所以，D正确。
13、BC
【解析】
试题分析：磁铁不仅可以吸引铁，还可以吸引钴、镍等物质，故A说法错误；根据电磁感应现象制成了发电机，故B说法正确；物理学规定，小磁针在磁场中静止时，N极所指的方向就是该点的磁场方向，故
小磁针可以用来判断磁场中某点磁场的方向，故C说法正确；闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，D错误，故选BC。
考点：发电机的构造和原理；磁性、磁体、磁极；磁场；产生感应电流的条件
三、填空题（本大题共5小题，共10分）
14、一直竖直向下匀速运动下去； 撤去手的压力，则木块不再受墙壁的支持力和摩擦力，若重力也消失，根据牛顿第一定律可知，不受力的木块将保持匀速直线运动。
【解析】
根据题意知道，木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时若撤去手的压力，则木块不再受墙壁的支持力和摩擦力，若重力也消失，则木块将不受力，由牛顿第一定律知道，物体将保持外力消失瞬间的方向和速度做匀速直线运动，即一直竖直向下匀速运动下去。
15、ab或ae 向上制动或向下起动
【解析】
图a表示电梯静止时体重计的示数，b图示数大于静止时体重计的示数，所以电梯是向上启动，c图示数小于静止时体重计的示数，是减速上升中，即向上制动，d图示数小于静止时体重计的示数，电梯是向下启动，e图大于静止时体重计的示数，处于减速下降中，即向下制动；故（1）观察比较ab或ae可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；（2）观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于向上制动或向下启动状态。
16、50 不变 减小
【解析】
杠杆在水平位置保持平衡，由F1l1=F2l2可得，拉力的大小：F1==50N，
杠杆被拉起后，如图所示，
BA′为动力臂，BC′为阻力臂，阻力不变为G，△BC′D∽△BA′D′，BC′：BA′=BD：BD′=1：2，杠杆平衡，所以F′×BA′=G×BC′，F′=，将A端缓慢向上提升一小段距离，力F的大小不变；
若将A端缓慢向上提升一小段距离，则阻力臂l2将变小，阻力G不变，即F2l2变小，因为拉力方向始终垂直于杠杆，所以动力臂不变，l1始终等于BA，根据F1l1=F2l2可知F1变小，即拉力F减小。
17、振动 空气
【解析】
小明在表演二胡时，用弓拉动琴弦，使琴弦振动发声，二胡的声音是通过空气传播到我们耳中的；故答案为振动，空气．
18、= ＞
【解析】
书匀速直线前进，书水平方向受力平衡，因此受到的摩擦力等于书受到的皮筋的拉力；根据同样情况下，滚动摩擦比滑动摩擦小得多，撤去书下的铅笔，摩擦力变大，仍这样拉橡皮筋使书匀速直线前进，皮筋的拉力要变大，因此橡皮筋长度将大于L．
四、计算题（本大题共3小题，共29分）
19、（1）6m/s；（2）1.25×105Pa，（3）3.6×104J。
【解析】
（1）t＝5min＝300s，
则小亮在水平地面上骑车的速度：。
（2）小亮和车对地面的压力：
F＝G＝（m人+m车）g＝（70kg+30kg）×10N/kg＝1000N，
车对地面的压强：。
（3）该电动自行车在5min内动力所做的功：
W＝Fs＝20N×1800m＝3.6×104J。
答：（1）小亮在水平地面上骑车的速度是6m/s；
（2）车对地面的压力1000N，车对地面的压强是1.25×105Pa，
（3）5min内动力所做的功为3.6×104J。
20、（1）2.5A；（2）88Ω；（3）3.36×103J/（kg•℃）．
【解析】
解：
（1）“热得快”正常工作时的功率P=550W，电压U=220V，
根据P=UI可得，正常工作的电流：
；
（2）根据可得，该“热得快”正常工作的电阻：
；
（3）水吸收的热量为：
Q水=cm△t=4.2×103J/（kg•℃）×0.5kg×12℃=2.52×104J，
因为甲、乙所示的两套完全相同的装置，且加热时间相同，
所以水和浓盐水吸收的热量相同，即Q盐水=Q水=2.52×104J；
由Q=cm△t可得，浓盐水的比热容为：
答：（1）小明所用“热得快”正常工作电流是2.5A；
（2）该“热得快”正常工作的电阻是88Ω；
（3）若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是3.36×103J/（kg•℃）．
21、 (1)4A (2)429Ω (3)600W
【解析】
本题考查了电功率公式、串联电路电阻特点以及利用电能表参数计算电能等，正确分析电路确认加热和保温状态电路连接方式是解题的关键。由电路图，根据分析浴足盆的工作状态，根据电路特点和电功率公式计算两电阻的阻值；由电能表表盘知：3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r；可求30转消耗的电能，根据公式求出浴足盆加热的实际电功率。
【详解】
（1）由表中数据知，浴足盆的额定加热功率880W，
由可得，额定加热电流：；
（2）由电路图知，S接b时只有R2接入电路中，电路中电阻较小，电源电压一定，由可知，此时电路的功率较大，为加热状态； S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态。
由欧姆定律可得R2的阻值：，
保温状态下，由串联电路的特点和可得总电阻：，,
则R1＝R总﹣R2＝484Ω﹣55Ω＝429Ω；
（3）由图丙可知，电能表上标有3000r/kW•h，3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r，
则表盘转过30转时，浴足盆消耗的电能：，
此时浴足盆加热的实际电功率：。
答：（1）额定加热电流为4A；（2）R1的阻值为429Ω；（3）在用电高峰期，浴足盆加热的实际电功率为600W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
由题意可知，居民楼的楼道里灯泡亮的条件是：（1）必须是晚上亮，白天不亮；（2）必须有人经过，没人不亮；所以光控开关和声控开关不能独立工作，即串联；晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联．设计电路如下：
23、
【解析】
反向延长F1作用线，过支点O作F1作用线的垂线段L1，即为F1的力臂，如下图：
六、实验探究题（本大题共3小题，共15分）
24、匀速直线 压力 甲丙 错误的 没有控制压力大小相同
【解析】
（1）将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动，物体在水平方向上受到平衡力的作用，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数．
（2）甲、乙两个实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力的大小与压力有关； 研究滑动摩擦力的大小与接触面粗糙程度有关，要控制压力大小相同，故甲丙两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关；
（3）研究滑动摩擦力的大小可能跟接触面的面积有关，要控制压力和接触面粗糙程度相同，将木块沿竖直方向切成两部分继续进行实验，压力大小改变了，将测得的数据记录在表格中，由表中数据验证了自己的猜想，这种做法是错误的，理由是没有控制压力大小相同．
25、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
26、3 短路 0.3 左 小 保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变 （U1﹣U2）
【解析】
（1）灯的额定电压为3V，故为了测量更精确电压表应选择的量程是0﹣3V．
（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意；
若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，读数为0.3A；
（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动；
根据由欧姆定律的变形式，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小；
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着，保持变阻器R1的滑片位置不动，再断开S1闭合S2，移动变阻器R2使电压表示数不变；
根据等效替代的原理知，此时R2=RL；
③将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U2，
在③中，将R1的滑片P调至最左端，R1连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R1的滑片P调至最右端，此时两变阻器串联，电压表的示数为U2，即为R2的电压，根据串联电路电流相等和欧姆定律可得：
，
解得：
；
根据得小灯泡额定功率的表达式：
．
重点是测量小灯泡电阻和电功率的实验，难点是最后一问缺少电流表时，结合滑动变阻器R1的最大阻值，根据最后两次电压表的示数差可知滑动变阻器R1的的电压，再结合欧姆定律把R2表示出来，进而得出功率的表达式．体会实验中利用了等效法。
质量m/kg
30
行驶时轮胎与地面接触的总面积S/m2
8×10﹣3
工作电压U/V
36
骑行时的平均动力F/N
20
次数
木块大小
接触面积 S/cm2
摩擦力 f/N
1
整 块
150
1.5
2
三分之二块
100
1.0
3
三分之一块
50
0.6
