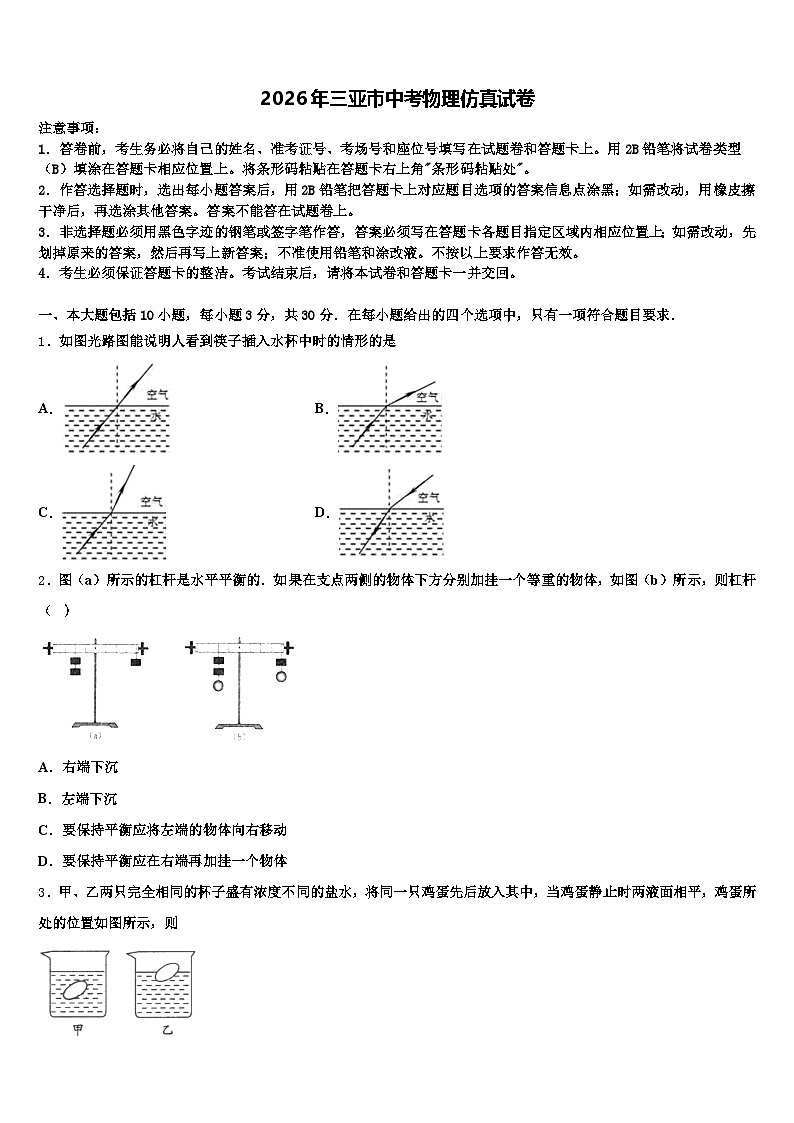

2026年三亚市中考物理仿真试卷（含答案解析）

这是一份2026年三亚市中考物理仿真试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列成语与光的折射现象有关的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图光路图能说明人看到筷子插入水杯中时的情形的是
A．B．
C．D．
2．图（a）所示的杠杆是水平平衡的．如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（ ）
A．右端下沉
B．左端下沉
C．要保持平衡应将左端的物体向右移动
D．要保持平衡应在右端再加挂一个物体

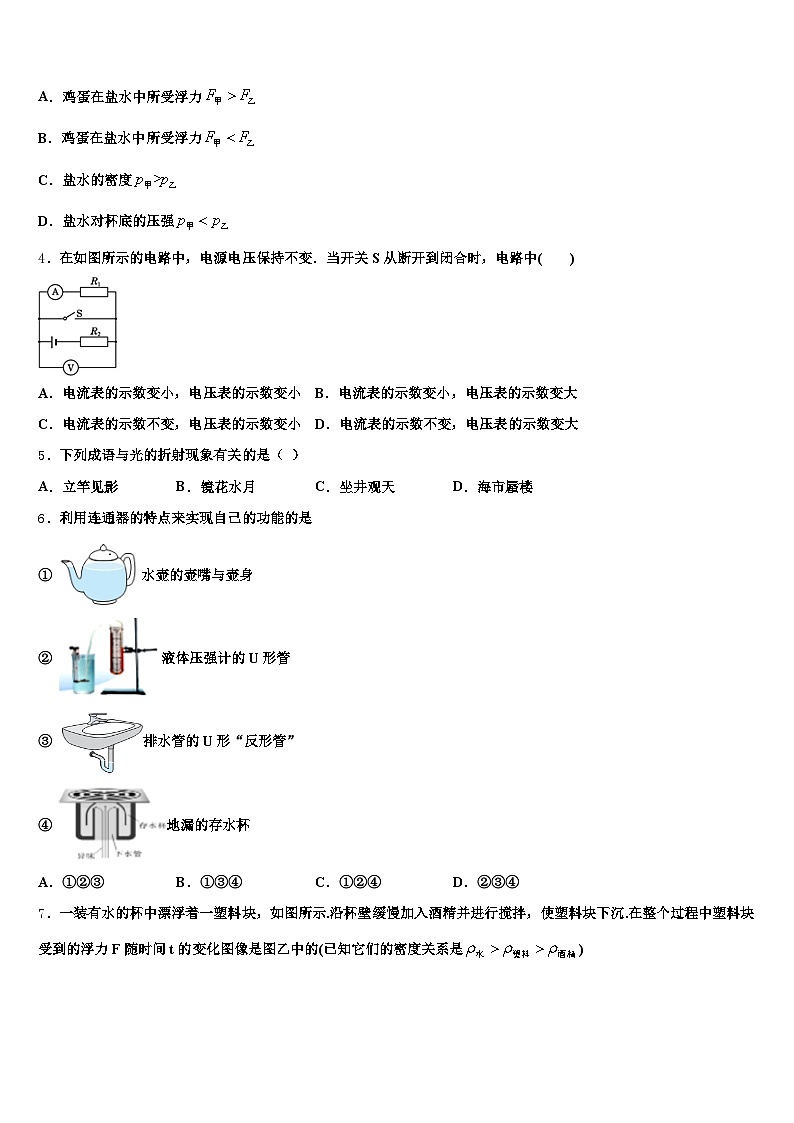

3．甲、乙两只完全相同的杯子盛有浓度不同的盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时两液面相平，鸡蛋所处的位置如图所示，则
A．鸡蛋在盐水中所受浮力
B．鸡蛋在盐水中所受浮力
C．盐水的密度
D．盐水对杯底的压强
4．在如图所示的电路中，电源电压保持不变．当开关S从断开到闭合时，电路中( )
A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数变大
5．下列成语与光的折射现象有关的是（ ）
A．立竿见影B．镜花水月C．坐井观天D．海市蜃楼
6．利用连通器的特点来实现自己的功能的是
①水壶的壶嘴与壶身
②液体压强计的U形管
③排水管的U形“反形管”
④地漏的存水杯
A．①②③B．①③④C．①②④D．②③④

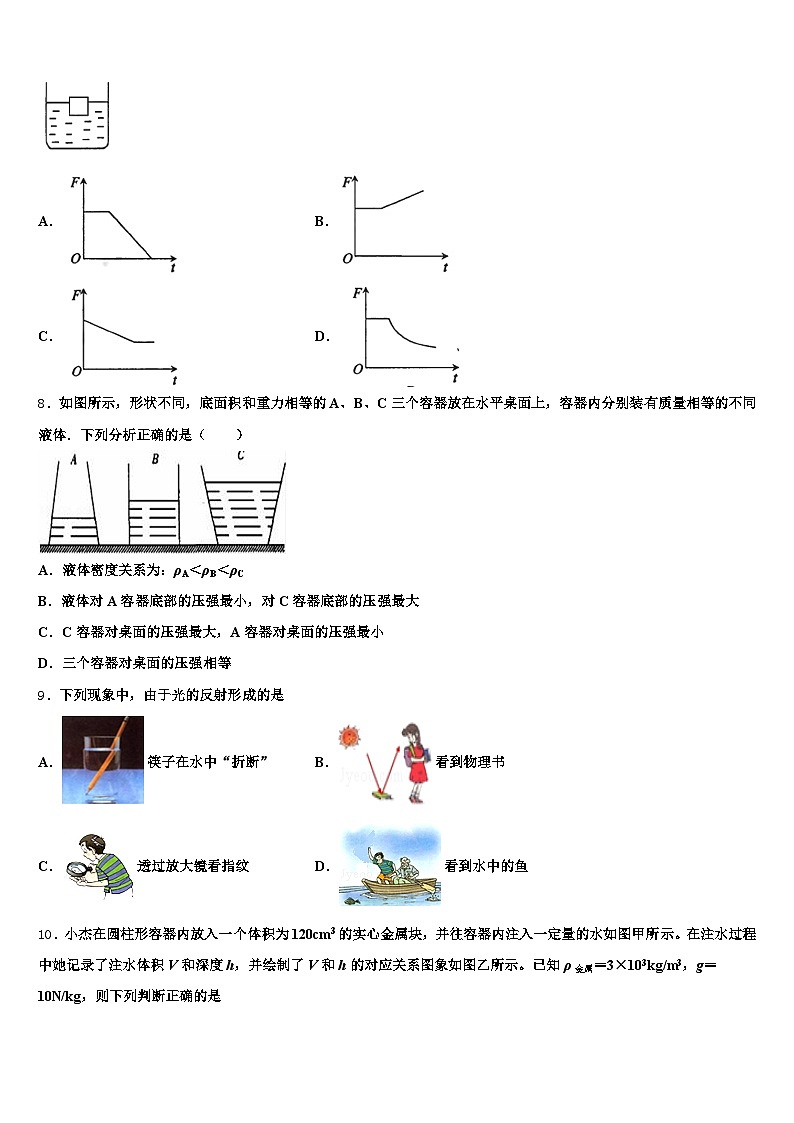

7．一装有水的杯中漂浮着一塑料块，如图所示.沿杯壁缓慢加入酒精并进行搅拌，使塑料块下沉.在整个过程中塑料块受到的浮力F随时间t的变化图像是图乙中的(已知它们的密度关系是)
A．B．
C．D．
8．如图所示，形状不同，底面积和重力相等的A、B、C三个容器放在水平桌面上，容器内分别装有质量相等的不同液体．下列分析正确的是（ ）
A．液体密度关系为：ρA＜ρB＜ρC
B．液体对A容器底部的压强最小，对C容器底部的压强最大
C．C容器对桌面的压强最大，A容器对桌面的压强最小
D．三个容器对桌面的压强相等
9．下列现象中，由于光的反射形成的是
A．筷子在水中“折断”B．看到物理书
C．透过放大镜看指纹D．看到水中的鱼
10．小杰在圆柱形容器内放入一个体积为120cm3的实心金属块，并往容器内注入一定量的水如图甲所示。在注水过程中她记录了注水体积V和深度h，并绘制了V和h的对应关系图象如图乙所示。已知ρ金属＝3×103kg/m3，g＝10N/kg，则下列判断正确的是
A．金属块受到的最大浮力为3.6N
B．金属块的高度为21cm
C．水对容器底部的最大压强为2.1×103Pa
D．容器的底面积为12cm2
二、填空题（本大题包括7小题，每小题2分，共14分）
11．公路上，路灯的连接方式是_______联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______联．
12．根据图中所示，回答下列问题：
甲图：将两支相同的密度计放入两种液体中（放入后两液体深度相同），则两液体对容器底部的压强相比较，pa_____pb（选填“大于”“小于”“等于”）。乙图：探究的是电磁铁磁性的强弱与_____有关；丙和丁两图探究的是同一深度液体的压强与_____有关。
13．如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝________N。若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________(填“增大”“不变”或“减小”)。
14．声音是由物体的振动而产生的，并以波的形式向四周传播。实验中，小方将音叉发出的声音输入示波器，观察到示波器的波形如图所示，则发生变化的是____________（选填“响度”“音调”或“音色”）。
15．小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示．实验中，水和另种液体在相同时间内放出的热量相等．分析图象可以得出：______物质为水，另一种液体的比热容为__J/（kg·℃）．
16．如图，是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kW•h计算，他家本月应缴纳电费_____元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为_____W．
17．如图所示，通电螺线管的左端是_____极；磁体周围的曲线是用来描述_____的强弱和方向。用“北斗导航”进行导航时，卫星与导航设备之间是通过_____来进行通信的。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，A、B两物体以相同的速度向右做匀速直线运动（A、B相对静止）．请画出A的受力示意图．
（_____）
19．如图所示，水平地面上的足球处于静止状态，画出他受力的示意图．
（___________）
20．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
请画出对应的电路图（电阻箱符号为）连接电路时，开关应_____。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和_____。改变电阻箱的阻值，调节滑动变阻器的滑片，使_____，并记录相应数据。再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是_____。重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0＝_____V。进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_____。实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是_____。
21．如图甲、乙是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气．
实验中，用_____反映密闭空气温度的变化．图甲可探究电流产生的热量与_____的关系，通电一段时间后，_____(填“左”或“右”)侧容器中电阻产生的热量多．图乙可探究电流产生的热量与_____的关系，通电一段时间后，_____(填 “左”或“右”)侧容器中电阻产生的热量多．该实验中用到的研究物理问题的方法是_____法(写出两种)． 某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，设计了如图丙所示的装置，装入烧瓶的煤油质量相等,利用图丙装置也可探究电流通过导体时产生热量与_______的关系，烧瓶中用煤油而不用水是因为_____．现在教材中用甲装置替代丙装置的演示，请对比甲、丙装置，评价一下甲装置的优点：_____．
22．探究平面镜成像规律
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．图甲是小明家电热水壶内部的简化电路图，其中R 1为加热管，R 2为限流电阻，只有加热管放出的热量能被水吸收．S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌．
(1)加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？
(2)电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]
(3)水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？_
(4)小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？
24．如图所示，电源两端的电压U保持不变，电阻R1的阻值为4Ω．只闭合开关S1，电流表示数为1.5A．开关S1、S2均闭合，电流表示数2A．电源两端的电压U．电阻R2的阻值．
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
插入水中的筷子，由于筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分变浅。此时看到的像是筷子的虚像。
A、图中光线没有发生折射，故A错误；
B、筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，远离法线，折射角大于入射角，故B正确；
C、筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，但图中折射光线靠近法线，折射角小于入射角，故C错误；
D、筷子反射的光线从水中斜射入空气中时发生了折射，而图中的光线的传播方向错误，故D错误。
2、A
【解析】
分析：（a）图杠杆是平衡的，原因是两边的力和力臂的乘积相等，（b）图分别加挂一个等重的物体后，分析两边的力和力臂的乘积是否还相等，据此判断丁图的杠杆是否还平衡．
解答：AB、设一个钩码重为G，杠杆一格长为L，（a）图杠杆平衡是因为：；
（b）图分别加挂一个等重的物体后（为便于研究，设物体的重也为G），左边力与力臂的乘积：3G×2L，右边力与力臂的乘积：2G×4L，因为，即右边力与力臂的乘积较大，所以杠杆不能平衡，右端下沉；故A正确，B错误；
CD、若想让杠杆能够平衡，可以将左端的物体向左移动，从而增大左边的力臂，使左边的力与力臂的乘积等于右边的力与力臂的乘积，故C错误；
若想让杠杆能够平衡，可以在左端再加挂一个物体，左边的力变大，使左边的力与力臂的乘积等于右边的力与力臂的乘积，故D错误．
故选A．
【点睛】本题考查了杠杆平衡的条件的应用，注意杠杆平衡的条件：动力×动力臂=阻力×阻力臂的应用．
3、D
【解析】
AB.由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，
∵物体漂浮或悬浮时，受到的浮力和自身的重力相等，
∴同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，故AB选项错误；
CD．∵ρ液>ρ物时物体漂浮，ρ液=ρ物时物体悬浮，
∴乙杯中盐水的密度大于甲杯中盐水的密度，
∵p=ρgh，且两杯中液面相平，
∴乙杯底压强大于甲杯底压强，故D选项正确C选项错误．
4、A
【解析】
解答：由电路图可知,当电键S断开时,R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时,R1和电流表被短路，电表示数为0电压表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误．
5、D
【解析】
试题分析：立竿见影是光的直线传播现象，故A不符合题意；镜花水月，属于平面镜成像，是光的反射现象，故B不符合题意；坐井观天是光的直线传播现象，故C不符合题意；海市蜃楼，是光的折射现象，故D符合题意；应选D．
【考点定位】光现象
6、B
【解析】
①茶壶的壶身和壶嘴上端都开口，底部相互连通，是连通器；
②微小压强计的U形管一端开口，另一端是封闭的，不符合连通器的特点；
③排水管的“反水弯”是上端开口，下部连通，故是连通器原理；
④地漏的结构符合上端开口、底部连通的特点，是利用连通器的原理制成的．
故①③④符合题意，②不符合题意．故选项B符合题意．
7、D
【解析】
当没有加入酒精时，塑料块漂浮在水面上，此时塑料块受到的浮力等于塑料块的重力；
当给水中缓慢加入酒精时，混合液的密度开始减小，但此时混合液的密度仍会大于塑料块的密度，虽然塑料块开始缓慢下沉，不过塑料块仍处于漂浮状态，只是浸入液体中的体积在增大，而露出的体积在减小，所以此时塑料块受到的浮力仍等于塑料块的重力；
当混合液的密度逐渐减小到等于塑料块的密度时，此时塑料块在液体中处于悬浮状态，塑料块受到的浮力仍等于塑料块的重力；
当水中的酒精越来越多而引起混合液的密度比塑料块密度小的时候，此时塑料块受到的浮力就会小于重力，塑料块出现下沉直至沉到杯子的底部．
由此可知，选项B和C是错误的；虽然选项A中，有一段显示了浮力大小不变，但最后塑料块受到的浮力并不会减小到0，所以选项A也时错误的．
8、D
【解析】
A．根据ρ=可知，质量相等的不同物质，体积越大，密度越小，由图可知，VA＜VB＜VC，故ρA＞ρB＞ρC。故A错误；
B．A、B、C三个容器中，A中液体对容器底部的压力大于自身的重力；B中液体对容器底部的压力等于自身的重力；C中液体对容器底部的压力小于自身的重力。根据公式p=可知，三个容器底面积相同，液体对A容器底部的压强最大，对B容器底部的压强次之，对C容器底部的压强最小。故B错误；
CD．三个容器的重力相等，液体的质量相等，则重力相等，容器放在水平桌面上对水平桌面的压力相同，又底面积相等，根据公式p=可知，三个容器对桌面的压强相等。故C错误，D正确。
故选D。
9、B
【解析】
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
【详解】
A. 筷子在水中“折断”是由于筷子反射的光从水中射向空气时在水面处发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以根据折了，不符合题意；B 看到物理书是由于光照射到书上，经书反射进入人眼的缘故，符合题意；C. 通过放大镜看到指纹被放大属于光的折射，不符合题意； D. 从水中鱼上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，比实际位置偏高，故与题意不符；故选B.
10、C
【解析】
设实心金属块的底面积为S1，圆柱形容器的底面积为S2，
已知ρ金属＝3×103kg/m3，大于水的密度，在加水过程中柱状物体将静止在容器底不会上浮；
由表中数据可知，h从5﹣10cm，水的体积变化量：
△V＝（S2﹣S1）（10cm﹣5cm）＝60cm3，﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
h从18﹣21cm，水的体积变化量：
△V′＝S2（h5﹣h4）＝60cm3，
即：S2（21cm﹣18cm）＝60cm3，
解得：S2＝20cm2，故D错误；
将S2＝20cm2代入①得：S1＝8cm2；
金属块的体积：V物＝S1H，
金属块的高：
H＝=＝15cm；故B错误；
当金属块浸没在水中时，排开水的体积：
V排＝V物＝120cm3，
此时受到的浮力最大：
F浮＝ρ水V排g＝1×103kg/m3×120×10﹣6m3×10N/kg＝1.2N，故A错误。
由图象可知，水的最大深度h′＝21cm＝0.21m，
则水对容器底部的最大压强：p＝ρ水gh＝1×103kg/m3×10N/kg×0.21m＝2.1×103Pa，故C正确。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、并 串
【解析】
公路边的灯虽然要亮一起亮，要灭一起灭，但一盏灯泡不亮，不影响其它的灯泡工作，说明彼此互不影响，所以是并联的；
家中的电灯与控制它的开关之间的连接是串联，串联时开关对电灯才能起到控制作用．
重点是并联和串联的区分，牢记串联和并联的电路特点，即并联时为并列关系，支路之间互不影响，可以独立工作，而串联时，电流只有一条路径，一处断开，整个电路即为断路．
12、＞ 线圈匝数 液体密度
【解析】
（1）由图甲知道，密度计放入两种液体中都是漂浮状态，漂浮时浮力等于其重力，即两支相同的密度计所受浮力相等，又因为密度计排开液体的体积是V排a＜V排b，由F浮＝ρ液V排g知道，液体的密度ρa＞ρb，又因为p＝ρgh，两液体深度相同，所以两液体对容器底部的压强是：pa＞pb。
（2）由于乙图中两电磁铁串联，控制电流相同，改变电磁铁匝数的多少，根据吸引大头针数目的多少探究磁性的强弱，所以此实验装置探究的是电磁铁磁性强弱和线圈匝数的关系；
（3）观察丙、丁两图，液体密度不同，探头在液体中的深度相同，U型管中液面的高度差不同，由此可知液体压强与液体的密度有关；
13、20 不变
【解析】
[1]如图，杠杆在水平位置，lBA =2lBC ，杠杆平衡，FlBA =GlBC ，所以
G===2×10N=20N
[2]杠杆被拉起后，如图所示：
BA′为动力臂，BC′为阻力臂，阻力不变为G
△BC′D∽△BA′D′
BC′∶BA′=BD∶BD′=1∶2
杠杆平衡，所以
F′lBA ′=GlBC ′
F′====10N
由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变。
14、响度
【解析】
由示波器的波形图可知，物体振动的快慢是不变的，但振动的幅度逐渐变小，所以声音的响度变小。
15、甲 2.1×103
【解析】
[1]质量和初温相等的水和另一种液体，放出相等的热量，由于水的比热容大，由，可知水降低的温度小，故甲物质是水；
[2]如图15min时，在放出相同热量的情况下，另一种液体降低的温度是水降低的温度2倍，所以另一种液体的比热容是水的一半，为2.1×103J/（kg·℃）．
16、106 1200
【解析】
由电能表可知本月消耗的电能：W＝1469.5kW•h﹣1257.5kW•h＝212kW•h，本月应缴纳的电费是：0.5元/kW•h×212kW•h＝106元；
电能表的转盘转400转消耗的电能为：W＝＝0.2kW•h，该电能表上用电器的总功率：P＝＝1.2kW＝1200W．
17、S 磁场 无线电波
【解析】
由图可知电源左端为正极，即电流从螺旋管左端流入，右端流出，根据螺旋管的线圈绕向，再利用安培定则可确定螺旋管右端为N极，左端为S极；磁场周围的曲线（磁感线）是用来描述磁场的强弱和方向的；无线电波（电磁波）可以传递信息，“北斗导航”进行导航时，卫星与导航设备之间是通过无线电波（电磁波）来进行通信的。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
物体A、B以相同的速度向右做匀速直线运动，物体A在水平方向上不受力；物体A受到竖直向下的重力G和竖直向上的支持力F支的作用，这两个力是一对平衡力，大小相等、方向相反，作用在同一直线上，如下图所示：
19、略
【解析】
过球心沿竖直向下和竖直向上的方向画一条带箭头的线段，并用符号G和F表示，如下图所示：
此题考查了力的示意图．
20、（1）； （2）断开； 电阻箱的阻值； （3）电压表的示数仍为U0； （4）电阻箱的电阻调得太大了； （5）6； （6）当电压一定时，电流与电阻成反比； （7）这两个小组所控制的电阻箱两端电压不相同。
【解析】
（1）根据实物图的连接的顺序，画出对应的电路图；
（2）为保护电路，在连接电路的过程中，开关应处于断开状态，根据实验的目的，确定要记录的数据；
（3）本题是“探究电流与电阻的关系”的实验，需要保持电阻两端电压不变；
（4）根据串联电路的分压原理解答；
（5）根据图乙的数据，由U=IR求解；
（6）分析图象，分析清楚横轴和纵轴所表示的物理量，据此即可解答；
（7）根据U=IR判断乙、丙图的差异性。
【详解】
（1）由图甲知道，电路各元件是依次顺序连接，电压表测量电阻箱的电压，故电路图如下：
（2）为了保护电路，在连接电路的过程中，开关应处于断开状态；由于要探究电流与电阻的关系，所以必须记录电流及电阻的数据，然后进行分析，即要记录电流表的示数和电阻箱的阻值；
（3）要探究电流与电阻的关系，需要控制电阻箱两端的电压不变，即调节滑动变阻器的滑片时，电压表的示数不变仍为U0 ；
（4）电阻越大，分得的电压越多，但电阻箱的电阻不断变大时，要使电阻箱两端电压达到U0 ，需要使变阻器的电阻值变大，当不能达到U0 时，表明滑动变阻器提供的电阻已达最大值，即电阻箱的电阻调得太大了；
（5）由图乙知道，当I=3.0A时，R=2Ω，所以，由欧姆定律知道，U0 =IR=3.0A×2Ω=6V；
（6）由图乙知道，其横轴和纵轴所表示的物理量分别为电阻R及通过的电流I，图线上的任一点和坐标轴围成的矩形“面积”大小都相等，即IR的乘积不变，说明：当电压一定时，电流与电阻成反比；
（7）由图丙知道，电阻箱两端的电压是：U0 '=I'R'=3A×1Ω=3V≠U0 ，即：两个小组所画出的图象不同，是因为他们所控制的电阻箱两端电压不同。
21、U型管中液面高度的变化 电阻 右 电流 左 控制变量法、转换法 电阻 煤油的比热容小，煤油是绝缘体 甲加热空气，空气比煤油受热膨胀程度更大，现象更明显；空气更安全
【解析】
(1)由图知，当空气温度升高时，空气膨胀，U形管中的液面会出现高度差，所以实验中用U型管中液面高度的变化反映密闭空气温度的变化。
(2)图甲两电阻串联，电流相等，而两个电阻不等，所以可探究电流产生的热量与电阻的关系；
通电一段时间后，根据可知，电流相等时，电阻越大，产生的热量越多，所以右侧容器中电阻产生的热量多。
(3)图乙两容器中的电阻相等，而通过的电流不相等，所以可探究电流产生的热量与电流的关系；
因为右侧容器的外面并联了一个电阻，具有分流作用，即左侧电阻通过的电流大；
根据可知，电阻相等，电流越大时，产生的热量越多，所以，左侧容器中电阻产生的热量多。
(4)该实验中用到的研究物理问题的方法：
分别控制电流和电阻相等，分两次实验进行探究，是控制变量法的应用；
用U形管液面的高度差来表示产生热量的多少，是转换法的应用；
(5) 图丙中，两个电阻串联，可以保证电流相等，两电阻的阻值不同，所以利用图丙装置也可探究电流通过导体时产生热量与电阻的关系；
烧瓶中用煤油而不用水有两个原因：
一是煤油的比热容小，吸收相同的热量时，温度升高更高，所以实验时用时短，实验现象更明显；
二是普通的水是导体，而煤油是绝缘体，所以用煤油而不用水。
(6)现在教材中用甲装置替代丙装置的演示，对比甲、丙装置，甲装置的优点有：
一是容器内的空气的质量小，空气的比热容也小，所以甲装置实验时，用时短，现象更明显；
二是灯油容易燃烧，而空气不会燃烧，所以甲装置相对更安全。
22、B 15 不变 高度 远离
【解析】
如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合，故B符合题意；蜡烛a竖直和玻璃板的距离是15cm，蜡烛b和玻璃板的距离也是15cm，蜡烛b的位置就是蜡烛a的像的位置。当蜡烛a靠近玻璃板，我们看到镜后的像的大小不变；
当将玻璃板换成焦距为10cm的凸透镜，并在它后面放一个光屏，为了使像成在光屏的中央，调节烛焰、凸透镜、光屏的中心大致在同一高度；此时v=15cm，20cm＞v＞10cm，为了在光屏上成一个清晰明亮的像，物距u＞20cm，应该将蜡烛a远离凸透镜，放到大于2倍焦距的位置。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 (1) 加热水壶处于加热状态时，手动开关S、S2应处于闭合状态；4A；(2)5.04×105J；(3)55W；(4)800W
【解析】
(1)由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；根据表中数据可知，电热水壶的额定功率为880W，由P＝UI，正常工作时，通过加热管R1的电流为
I＝=＝4A
(2)由表中数据知，一满壶水的体积为1.5L，根据ρ＝，其质量为
m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg
在1标准大气压下，将一满壶初温为20的水烧开，水需要吸收多少热量
Q＝c水m△t＝4.2×103J/（kg•）×1.5kg×(10020)＝5.04×105J
(3)由欧姆定律I＝，根据(1)知，加热管电阻
R1＝=＝55
当开S1、S3闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时 电路的电阻
R串联＝R2+R1＝165+55＝220
由欧姆定律，此时电路中的电流
I′＝=＝1A
则电热水壶的保温功率，即R1的功率
P保＝I′2R1＝（1A）2×55＝55W
(4)如图乙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为
W＝kW•h＝×3.6×106J＝4.8×104J
1min转盘转了40转，晚上烧水时电热水壶的实际功率为
P实＝=＝800W
答：(1) 加热水壶处于加热状态时，手动开关S、S2应处于闭合状态；正常工作时，通过加热管R1的电流为4A。
(2)电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收5.04×105J热量。
(3)电热水壶的保温功率为55W。
(4)晚上烧水时电热水壶的实际功率为800W。
24、（1）6V；（2）12Ω
【解析】
(1) 只闭合开关S1，电路中只有R1,故电源电压＝＝1.5A×4Ω＝6V , （2）开关S1、S2均闭合，R1和R2并联，＝ ＝2A1.5A＝0.5A,＝＝12Ω .
点睛：（1）利用U＝IR即可求出电源电压；（2）根据并联电路电流的特点进行计算，即干路电流等于支路电流之和．根据R＝即可求出电阻的大小．
过
程
结
论
将一支点燃的蜡烛a放在玻璃板前15cm处，拿另一支等大的蜡烛b在玻璃板后面无论怎样移动都比a的像位置更高，可能的原因是：_____（A．玻璃板太厚 B．玻璃板没有竖直放置）。
改正错误后，蜡烛b在玻璃板后面_____cm处，与蜡烛a的像完全重合，该位置就是蜡烛a的像的位置。让蜡烛a靠近玻璃板会看到镜后的像_____（选填“变大”、“变小”或“不变”）

问
题
讨
论
将玻璃板换成焦距为10cm的凸透镜，并在它后面蜡烛b的位置加放一个光屏，（调节烛焰、凸透镜、光屏的中心大致在同一_____）为了能使蜡烛a在光屏上成一个清晰明亮的像，可以将蜡烛a_____（“远离”或“靠近”）凸透镜。
