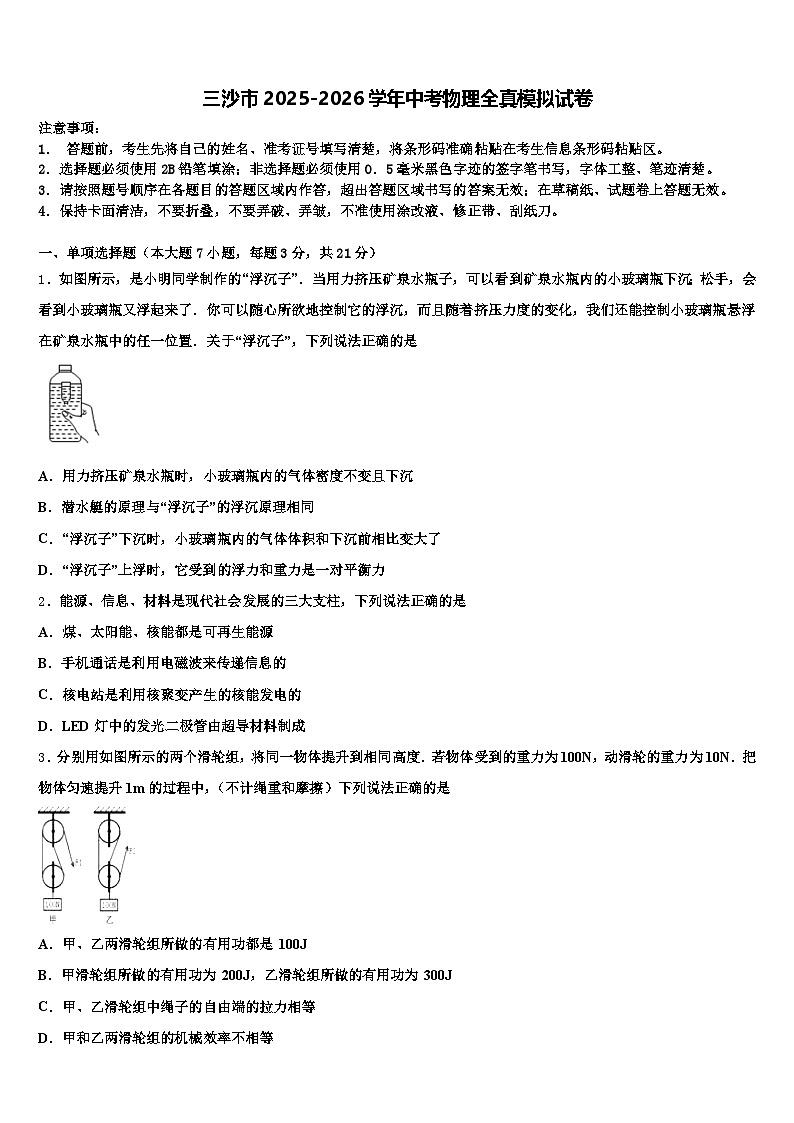

三沙市2025-2026学年中考物理全真模拟试卷（含答案解析）

这是一份三沙市2025-2026学年中考物理全真模拟试卷（含答案解析），共18页。试卷主要包含了下列有关声现象的说法正确的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，是小明同学制作的“浮沉子”．当用力挤压矿泉水瓶子，可以看到矿泉水瓶内的小玻璃瓶下沉；松手，会看到小玻璃瓶又浮起来了．你可以随心所欲地控制它的浮沉，而且随着挤压力度的变化，我们还能控制小玻璃瓶悬浮在矿泉水瓶中的任一位置．关于“浮沉子”，下列说法正确的是
A．用力挤压矿泉水瓶时，小玻璃瓶内的气体密度不变且下沉
B．潜水艇的原理与“浮沉子”的浮沉原理相同
C．“浮沉子”下沉时，小玻璃瓶内的气体体积和下沉前相比变大了
D．“浮沉子”上浮时，它受到的浮力和重力是一对平衡力
2．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是
A．煤、太阳能、核能都是可再生能源
B．手机通话是利用电磁波来传递信息的
C．核电站是利用核聚变产生的核能发电的
D．LED灯中的发光二极管由超导材料制成
3．分别用如图所示的两个滑轮组，将同一物体提升到相同高度．若物体受到的重力为100N，动滑轮的重力为10N．把物体匀速提升1m的过程中，（不计绳重和摩擦）下列说法正确的是
A．甲、乙两滑轮组所做的有用功都是 100J
B．甲滑轮组所做的有用功为 200J，乙滑轮组所做的有用功为 300J
C．甲、乙滑轮组中绳子的自由端的拉力相等
D．甲和乙两滑轮组的机械效率不相等

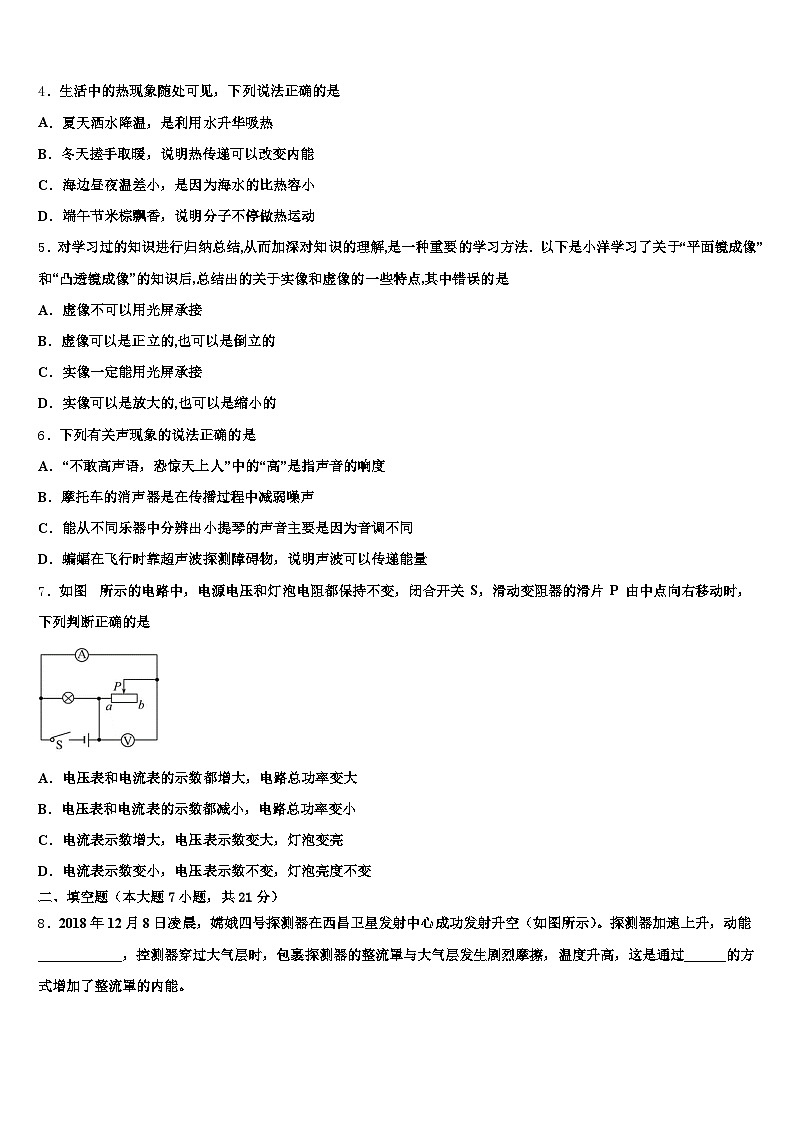

4．生活中的热现象随处可见，下列说法正确的是
A．夏天洒水降温，是利用水升华吸热
B．冬天搓手取暖，说明热传递可以改变内能
C．海边昼夜温差小，是因为海水的比热容小
D．端午节米棕飘香，说明分子不停做热运动
5．对学习过的知识进行归纳总结,从而加深对知识的理解,是一种重要的学习方法．以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后,总结出的关于实像和虚像的一些特点,其中错误的是
A．虚像不可以用光屏承接
B．虚像可以是正立的,也可以是倒立的
C．实像一定能用光屏承接
D．实像可以是放大的,也可以是缩小的
6．下列有关声现象的说法正确的是
A．“不敢高声语，恐惊天上人”中的“高”是指声音的响度
B．摩托车的消声器是在传播过程中减弱噪声
C．能从不同乐器中分辨出小提琴的声音主要是因为音调不同
D．蝙蝠在飞行时靠超声波探测障碍物，说明声波可以传递能量
7．如图 所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
二、填空题（本大题7小题，共21分）
8．2018年12月8日凌晨，嫦娥四号探测器在西昌卫星发射中心成功发射升空（如图所示）。探测器加速上升，动能____________，控测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了整流罩的内能。
9．如图是一种自动测定油箱油面高度的装置，R是转动式滑动变阻器，它的金属片P是杠杆的一端，电路中R和R0是________（选填“串联”或“并联”）的，油位越低流过R0的电流________（选填“越大”、“越小”或“不变”）．
10．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为____Ω；当其两端电压为110V时，该电炉的实际功率为____W。（不计温度对电炉电阻的影响）
11．一台单缸四冲程汽油机，飞轮转速是3600r/min，该汽油机每秒钟内对外做功_____次，完成_____个冲程。
12．小明用如图甲所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．实验中，必须取____（填“体积”或“质量”）相等的A、B两种液体．根据实验测得的数据描绘出A、B两种液体的温度随加热时间变化的图象如图乙所示，分析图乙可知____（选填“A”或“B”）的吸热能力更强．若加热过程中无热量损失，已知A的比热容为2.4×103J/（kg•℃），则B的比热容为_____J/（kg•℃）；若在甲、乙两瓶中，液体是质量相同的同种液体，甲乙电阻丝的阻值不同，则该装置可用来探究电流产生的热量与______的关系．
13．如图甲所示一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是______ 极如果把这段磁铁沿裂纹吻合放在一起如图甲，这两段会相互______ 选填吸引、排斥．
14．照相机的镜头相当于一个_______，照相机的成像原理是：_________.
三、作图题（共7分）
15．如图甲，入射光线AO与水平面成40°角斜射向水面，请作出反射光线．并大致作出折射光线的大致位置．
16．小方坐在行驶的列车上用餐时发现，桌面上的一个茶叶蛋突然向后滚动，而桌上的茶杯却纹丝不动，由此判断，该列车正在加速行驶．请在图中作出此时茶杯的受力示意图．
（______）
17．在图中标出通电螺线管上方小磁针静止时的N极及导线中的电流方向。
四、实验题（本大题共5小题，共20分）
18．在探究“压力的作用效果”时，某同学利用小桌、海绵和砝码等器材进行如图所示的实验。
实验中通过观察海绵的_____来比较压力的作用效果。分析图乙和_____所示两图实验，可得出结论：当压力一定时，受力面积越小，压力的作用效果越明显。比较图甲、乙所示实验，可得出结论：受力的面积相同时，_____越大，压力的作用效果越明显．下列实例中，直接应用该结论的是_____（选填“A”或“B”）。
A、图钉的一端做得很尖 B、交通管理部门规定，严禁货车超载。
19．实验室购买了一批规格为“2.5V 1.0W”的小灯泡，小明同学为了检验这批灯泡是否合格，他选择其中一只小灯泡利用图甲所示的电路图进行了实验.
（1）请用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）.
（_____________）
（2）小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格.
①请指出这个表格设计不合理的地方：____________________________.
②小明操作规范读数正确，根据表中数据，小明通过计算判断该小灯泡不合格，他判断的理由是__________.
③假如生产这种小灯泡钨丝的长度是一定的，则这个小灯泡不合格的原因是钨丝比合格产品小灯泡钨丝______（选填“粗”或“细”）.
（3）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是5Ω时，电流表示数为0.4A；将5Ω的电阻更换为10Ω电阻后，接着调节滑动变阻器，使_______________________，再读出电流表的示数；多次实验后作出的I-R图像是图中的____________.
A． B． C． D．
20．如图是小明利用刻度均匀的轻质杠杆进行探究“杠杆的平衡条件”实验．一家庭用的白炽灯标有“220V？W”字样，额定功率数值已模糊不清．小明想到利用如图所示的家庭电能表（表盘上标有“3200imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁3200次）也能测出其额定功率．
该电能表允许通过的最大电流是__A；为完成实验，还需补充的一个器材是：__；请设计出测量该灯泡电功率的实验方案，写出合理的实验步骤及最终表达式．
实验步骤：__
最终表达式（用所测出的物理量表达）：__．
21．在“探究平面镜成像特点”的实验中，实验时采用玻璃板替代平面镜，是为了便于确定_____；选择两只完全相同的蜡烛进行实验的目的是为了确定_____。在“验证凸透镜成像规律”的实验中，若凸透镜的焦距为10厘米，将凸透镜置于光具座上图所示位置时，在距B点5厘米的光屏上能找到清晰的像，则这个像一定是_____的（选填“放大”或“缩小”）。此时蜡烛位于光具座的_____厘米两条刻度线之间（选填“0~30”、“30~40”或“40~50”）。
22．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V．
如图甲是小明测量小灯泡额定功率的实物电路图（不完整）．请用笔画线代替导线将实物电路图连接完整．闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路．根椐故障现象，猜想_____（填序号，下同）是错误的．如果观察到电流表有示数，则猜想_____是正确的．排除故障，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时应将滑片P向_____（选填“A”或“B”）端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．小平打算增加一个阻值为10Ω的定值电阻R0，只利用一只电表，通过图中操作（开关S接“a”、”b”各一次）来测量小灯泡的额定功率．图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是_____（填字母）．
A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能．
五、计算题（本大题共2小题，共13分）
23．如图，电源电压保持不变，R1＝20Ω，小灯泡的规格为“3V0.3A”（不考虑灯丝电阻变化）。求：
S1、S2都断开时，小灯泡正常发光，求电源电压；S1、S2都闭合时，电流表示数为0.6A，求电阻R2电功率。
24．某小汽车的质量为1.8t，在平直的公路上进行百米加速测试时的v–t图像如图所示，测试过程中，汽车速度从0加速到90km/h时行驶的路程是100m。假设测试过程中汽车所受到的阻力始终为重力的0.2倍，汽车发动机的功率恒定不变。（g取10N/kg）求:
（1）在0～10s内汽车的平均速度是多大?
（2）10s以后汽车发动机产生的牵引力是大?汽车发动机的功率是多少?
（3）在0～10s内汽车发动机产生的牵引力所做的功是多少?
六、综合能力题（本大题共3小题，共18分）
25．如图所示的电路中，电源电压为8V，R2是阻值为20Ω的定值电阻，R1为压敏电阻。当开关S闭合后，问：
（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是_____（填 “增大”、“减少”或“不变”）？
（2）当电流表示数为0.6A时，压敏电阻受到的压力为多少_____？
（3）当电路连续工作10min，电阻R2产生的热量为多少_______？
26．如图所示，小球在不同场景做不同物理运动．请你根据所给条件回答以下问题．
如图甲，质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，此过程_____能转化成_____能，关系式mgh=mv2成立，则一个物体从高0.2m的光滑斜面顶端自有下滑到斜面底端时的速度为_____m/s．（g=10m/s2）如图乙，将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，在水平方向做匀速直线运动，则水平方向的距离公式为_____（用图中字母符号表示），在竖直方向下落得高度y=gt2，则y与x2的关系可用丙图中的图线_____表示．
27．阅读短文，回答问题：
扫地机器人
扫地机器人是一款能自动清扫的智能家用电器，如图所示．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．充电座两侧有二个像海豚和蝙蝠一样导航的信号发射和接收装置，当剩余电量减为电池容量的20%时，机器人在充电座的引导下会主动寻找充电器充电．表一为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．
机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力．若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为_____cm．（设超声波在空气中的传播速度为340m/s）采用凸凹材质的轮皮，可增大机器人与地面间的_____，机器人返回自动充电是依据_____（选填“红外线”或“超声波）导航的．该机器人正常工作时的电流为____________A；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____h．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
AC．用力挤压矿泉水瓶时，瓶内空气被压缩，将压强传递给水，水被压入小瓶中，将瓶体中的空气压缩，体积变小，而气体质量不变，故密度变大，同时浮沉子里进入一些水，它的重力增加，大于它受到的浮力，就向下沉，故AC错误；
B．由题意可知，潜水艇与“浮沉子”浮沉的原理相同，都是靠改变自身重力来实现浮沉的，故B正确；
D．松开手，小瓶内水面上的空气体积增大，压强减小，浮沉子里面被压缩的空气把水压出来，此时浮沉子的重力小于它所受的浮力，因此它就向上浮；所以，此时它受到的浮力和重力大小不等，不是一对平衡力；故D错误．
2、B
【解析】
A. 煤、核能属于不可再生能源，太阳能是可再生能源，故A错误；
B. 手机可以接收和发射电磁波，是利用电磁波传播信息的，故B正确；
C. 核电站利用的是可控的核裂变释放的能量，故C错误；
D. LED灯的核心元件发光二极管是由半导材料制成的，故D错误。
3、A
【解析】
AB、甲乙两滑轮组所提的重物相同、上升的高度相同，则两滑轮组所做的有用功相同，即W有=Gh=100N×1m=100J，故A正确、B错误；
C、由图可知滑轮组绳子的有效股数n甲=2，n乙=3，因为动滑轮的个数和重力以及物体的重力相同，根据可知，两滑轮组绳子自由端的拉力不相等，故C错误；
D、不计绳重和摩擦时，滑轮组的额外功是由克服动滑轮重力所做的功，根据W=Gh可知，动滑轮重和上升高度相同时，两者的额外功相等，由W总=W有+W额可得，两滑轮组的总功相同，有用功和总功的比值等于机械效率，故两滑轮组的机械效率相等，故D错误．
故选A．
4、D
【解析】
A.炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度。故A错误；
B.冬天搓手取暖，两手摩擦做功，手的内能增加温度升高，说明做功可以改变内能。故B正错误；
C.沿海地区和内陆地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小。故C错误；
D.端午粽子飘香，说明粽子的香味分子在做永不停息的无规则运动。故D正确，
5、B
【解析】
试题分析：（1）实像和虚像的区别：实像是实际光线会聚成的，虚像是实际光线的反向延长线会聚成的；实像可以呈现在光屏上，虚像不能呈现在光屏上．
（2）平面镜的成像特点：正立、等大的虚像．
（3）凸透镜成像特点：①U＞2f时，成倒立、缩小的实像；②2f＞U＞f时，成倒立、放大的实像；③U＜f时，成正立、放大的虚像．
【详解】
A、实像可以呈现在光屏上，虚像不能呈现在光屏上．正确，不符合题意．
B、虚像是正立的．平面镜的虚像是正立的，但是左右相反；凸透镜的虚像是正立的、左右是一致的，错误．符合题意．
C、实像可以呈现在光屏上，虚像不能呈现在光屏上．正确，不符合题意．
D、实像可以是放大的、缩小的、等大的．正确，不符合题意．
故选B．
【点评】
（1）掌握平面镜的成像特点和凸透镜的成像特点．
（2）掌握分别实像和虚像的方法．
6、A
【解析】
A. 高声是声间的大小，指声音的响度，故A正确；
B. 摩托车的消声器是在声源处减弱噪声，故B错误；
C. 能从不同乐器中分辨出小提琴的声音主要是因为音色不同，故C错误；
D. 蝙蝠在飞行时靠超声波探测障碍物，说明声波可以传递信息，故D错误．
7、D
【解析】
由电路图知道，滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，并联电路各支路两端电压与电源电压都相等，所以移动滑片变阻器两端电压不变，即电压表示数不变；当滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，由根据欧姆定律知道，通过它的电流减小，即电流表示数变小；两支路间互不影响，所以灯泡亮度不变；电路的总功率P总=P滑+P灯=U2/R滑+U2/R灯，因为R滑 增大，R灯不变，且灯和滑动变阻两端的电压都等于电源电压，所以电路的总功率P总变小，综上所述，只有D正确，故选D。
二、填空题（本大题7小题，共21分）
8、变大 做功
【解析】
探测器加速上升，速度增大，动能变大，探测器穿过大气层时，克服摩擦做功，机械能转化为内能，使整流罩的温度升高，内能变大。
9、串联 越小
【解析】
由电路图可知，R0与R依次连接，即为串联；油位越低时，浮标下移，在杠杆的作用下滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由 可知，电路中的电流变小,则油位越高流过R0的电流越小．
10、44 275
【解析】
[1]由P=可得，灯泡的电阻：R===44Ω；
[2]接到110V的电路上，灯泡的实际功率为：P实===275W。
11、30 120
【解析】
一台四冲程汽油机曲轴的转速是3600r/min，即每秒钟转60圈，因一个工作循环转2圈，完成4个冲程，做功一次；所以每秒完成120个冲程，做功30次。
12、质量 A 1.2×103 电阻
【解析】
要比较不同物质的吸热能力，需要控制不同物质的质量相同，故实验中，必须取质量相等的A、 B两种液体；
根据如图乙，A、B两种液体的温度随加热时间变化的图象可知，加热相同的时间，A升温：30℃−10℃=20℃，B升温：50℃−10℃=40℃，即A的吸热能力更强；若加热过程中无热量损失，已知A的比热容为2.4×103J/(kg⋅℃)，B升温是A升温的倍，根据，在吸收热量Q与质量m相同的条件下，比热容与升高的温度成反比，则B的比热容为：；
若在甲、乙两瓶中，电阻丝串联，通过的电流和时间相等，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与电阻的关系．
13、N 吸引
【解析】
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极；
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．
14、凸透镜 u＞2f，凸透镜成倒立缩小的实像
【解析】
照相机的镜头相当于一个凸透镜，其原理是物体在凸透镜的2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成一个倒立、缩小的实像。
三、作图题（共7分）
15、
【解析】
过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
16、
【解析】
由于桌面上的一个茶叶蛋突然向后滚动，说明列在车加速行驶，此时茶杯相对于车厢有向后的运动趋势，故受到了桌子向右的摩擦力f的作用，同时还受到桌面的支持力F、重力G的作用，此二力是平衡力，受力示意图如下图：
17、
【解析】
试题分析：由右手定则可知，导线中的电流应是从左端进入的，根据磁极间的相互作用可知，小磁针的右端是N极，如上图所示。
【考点定位】通电螺线管
四、实验题（本大题共5小题，共20分）
18、凹陷程度 丙 压力 B
【解析】
（1）实验中通过观察海绵的凹陷程度来比较压力的作用效果。
（2）研究压力作用效果与受力面积的关系，要控制压力相同，只改变受力面积大小，故分析图乙和丙所示两图实验，可得出结论：当压力一定时，受力面积越小，压力的作用效果越明显。
（3）比较图甲、乙所示实验，受力面积相同，乙中压力大，压力作用效果明显，故可得出结论：受力的面积相同时，压力越大，压力的作用效果越明显。
A、图钉的一端做得很尖，通过减小受力面积增大压强，不符合题意；
B、交通管理部门规定，严禁货车超载，通过减小压力来减小压强，符合题意；
故选B。
19、 设计了电功率的平均值 详见解析 细 电压表的示数为2V D
【解析】
（1）滑动变阻器的滑片向右移动时小灯泡变暗，说明变阻器连入电路的电阻变大，连接变阻器左下角的接线柱，如图所示：
（2）①小灯泡的电压不同，对应的电功率不同，电功率不是一定值，取平均值没有意义，所以，这个表格设计不合理的地方是表中设计了平均电功率；
②由表中数据可知，当电压为2.5V时，对应的电流为0.36A，灯的功率P=UI=2.5V×0.36A=0.9W＜1W，额定电压下小灯泡消耗的功率小，该小灯泡不合格；
③根据P=得到，在额定电压不变的情况下，电功率变小，是因为灯丝的电阻变大导致的，又根据影响电阻大小的因素，在钨丝的长度是一定的情况下，灯丝的电阻变大是因为钨丝的变细所致，故这个小灯泡不合格的原因是钨丝比合格产品小灯泡钨丝细；
（3）当电阻阻值是5Ω时，电流表示数为0.4A，根据欧姆定律得到，此时电阻的电压为U=IR=0.4A×5Ω=2V，因探究电流与电阻的关系时，应保持电阻的电压不变，所以，将5Ω的电阻更换为10Ω电阻后，调节滑动变阻器，使电压表的示数为2V，读出电流表的示数；
探究电流与电阻的关系，保持电压不变，改变电阻，电流和电阻成反比，在四个选项中，只有D正确。
20、40 秒表 ①将其他用电器开关断开，只让白炽灯发光；
②用秒表记录下电能表指示灯闪烁n次时所用时间t； P=kW
【解析】
(1)电能表中有参数10（40）A，说明该电能表允许通过的最大电流是40A；
(2)为了测量灯泡的额定功率，我们可以用电能表测量某段时间灯泡消耗的电能，根据P=W/t；只要知道做功的时间就可得到电功率，故需要补充的一个器材是秒表；
(3)具体用电能表结合秒表测量电功率步骤为：.①将其他用电器开关断开，只让白炽灯发光；②用秒表记录下电能表指示灯闪烁n次时所用时间t；
功率表达式P=kW．
21、像的位置 比较像和物的大小关系 放大 30~40
【解析】
采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到蜡烛像的同时。也能观察到另一个蜡烛，巧妙地解决了确定像的位置；选择两只完全相同的蜡烛进行实验的目的是比较像物的大小关系。由图知，距B点5cm的光屏上成清晰的像，此点在距透镜2倍焦距之外，则成的像是放大的实像。此时蜡烛应在一二倍焦距之间，即在30
之间。
22、 B ② ① A B
【解析】
（1）电流表应串联在电路中，电压表应并联在小灯泡两端，如图所示；
（2）闭合开关前，为了用电安全，变阻器应处于阻值最大状态，所以滑片应在B端；
（3）由于电压表示数为零，所以不可能是小灯泡断路，故②错；如果电流表有示数，则不可能是滑动变阻器断路，故①的猜想是正确的；
（4）由图乙可知，电压表的示数为1.4V，小于小灯泡的额定电压2.5V，所以应增大电流，减小电阻，使滑片向A端移动，当电压表示数等于2.5V时，读出电流表的示数；
（5）对于丙图来说，不论接a还是b，都无法确定电灯泡两端的电压等于额定电压；对丁图来说，不论接a还是b，都无法确定电灯泡两端的电压等于额定电压；故两个图示的电路都不行，应选B．
五、计算题（本大题共2小题，共13分）
23、（1）9V；（2）1.35W。
【解析】
（1）S1、S2都断开时，电阻R1与灯泡串联，
由小灯泡正常发光可知，灯泡两端的电压UL＝3V，通过灯泡的电流IL＝0.3A，
因串联电路中各处的电流相等，
所以，由I＝可得，R1两端电压：
U1＝I1R1＝ILR1＝0.3A×20Ω＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝UL+U1＝3V+6V＝9V；
（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1′＝＝＝0.45A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I′﹣I1′＝0.6A﹣0.45A＝0.15A，
则电阻R2电功率：
P2＝UI2＝9V×0.15A＝1.35W。
24、（1）10m/s；（2）3600N；9104W（3）9105J
【解析】
（1）由题可知s0=100m,t0=10s
在010s内汽车的平均速度
v0===10m/s；
（2）由图可知，10s后汽车做匀速直线运动，速度v=90km/h=25m/s；
G=mg=1.8103kg10N/kg=1.8104N；
F阻=0.2G=
根据二力平衡条件可得，牵引力：F=F阻=3600N；
则汽车的功率为：
P===Fv=3600N25m/s=9104W；
（3）由题知，汽车以恒定的功率在平直的公路上做直线运动，
在0~10s内汽车发动机产生的牵引力所做的功：
W=Pt=9104W10s=9105J。
六、综合能力题（本大题共3小题，共18分）
25、增大 2N 1920J
【解析】
（1）由甲图可知，R1与R2并联，电流表测干路总电路。由乙图可知，当R1受到的压力从0N增加到3N的过程中，R1的阻值在减小，则通过R1的电流会增大；R2是定值电阻，则通过R2的电流不变。所以干路电流等于两支路电流之和也在增大，即电流表示数增大。
（2）通过R2的电流为I2===0.4A，当电流表示数为I=0.6A时，通过R1的电流为I1=I-I2=0.6A-0.4A=0.2A，此时压敏电阻的阻值为R1===40Ω，对照乙图可知，此时压敏电阻R1受到的压力为2N。
（3）R2连续工作10min产生的热量为Q===1920J
26、重力势 动 2 x=v0t b
【解析】
（1）小球从高度为h的光滑斜面顶端由静止自由滑下，质量不变，高度减小，速度增大，故重力势能转化为动能；
因为质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，过程中机械能守恒，故有：
，代入h=0.2m，g=10m/s2，解得v=2m/s；
（2）将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，由速度公式得，在水平方向运动的距离公式为：x=v0t，
由速度公式得，运动时间为：；
在竖直方向下落得高度：，
可见下落高度y与水平移动距离x的2次方成正比，可以判断曲线为b．
27、小于 17 摩擦 超声波 2.5 0.8
【解析】
机器人工作时，主机内部的气压小于大气压而产生吸力．
若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为．
根据压力一定时，接触面越粗糙，摩擦力越大，机器人采用凸凹材质的轮皮，可增大机器人与地面间的摩擦力．机器人返回自动充电是依据超声波导航的．
由可得，该机器人正常工作时的电流为．
充满电后至下一次自动充电前能够连续正常工作的最长时间为
．
次数
电压U/V
电流I/A
电功率P/W
电功率平均值/W
1
2
0.32
2
2.5
0.36
3
3
0.39
