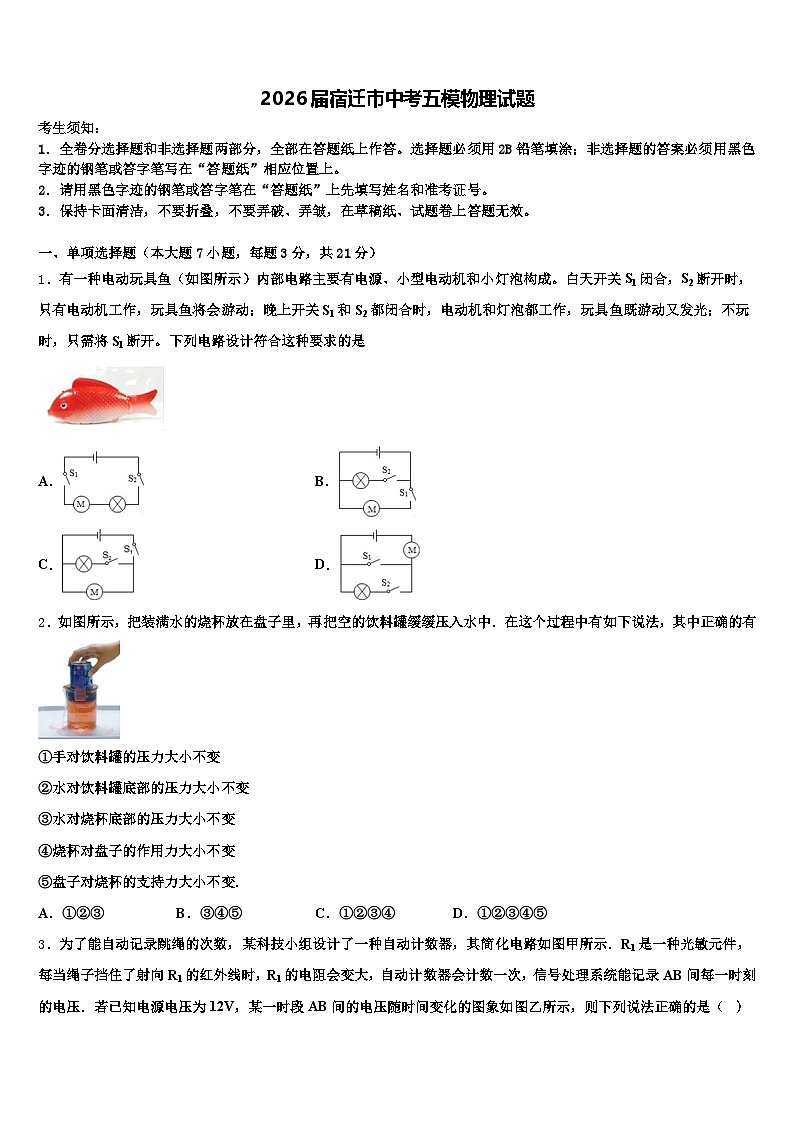

2026届宿迁市中考五模物理试题（含答案解析）

这是一份2026届宿迁市中考五模物理试题（含答案解析），共17页。试卷主要包含了下列关于电磁现象的说法正确的是，地球是太阳系中的等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．有一种电动玩具鱼（如图所示）内部电路主要有电源、小型电动机和小灯泡构成。白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动；晚上开关S1和S2都闭合时，电动机和灯泡都工作，玩具鱼既游动又发光；不玩时，只需将S1断开。下列电路设计符合这种要求的是
A．B．
C．D．
2．如图所示，把装满水的烧杯放在盘子里，再把空的饮料罐缓缓压入水中．在这个过程中有如下说法，其中正确的有
①手对饮料罐的压力大小不变
②水对饮料罐底部的压力大小不变
③水对烧杯底部的压力大小不变
④烧杯对盘子的作用力大小不变
⑤盘子对烧杯的支持力大小不变.
A．①②③B．③④⑤C．①②③④D．①②③④⑤

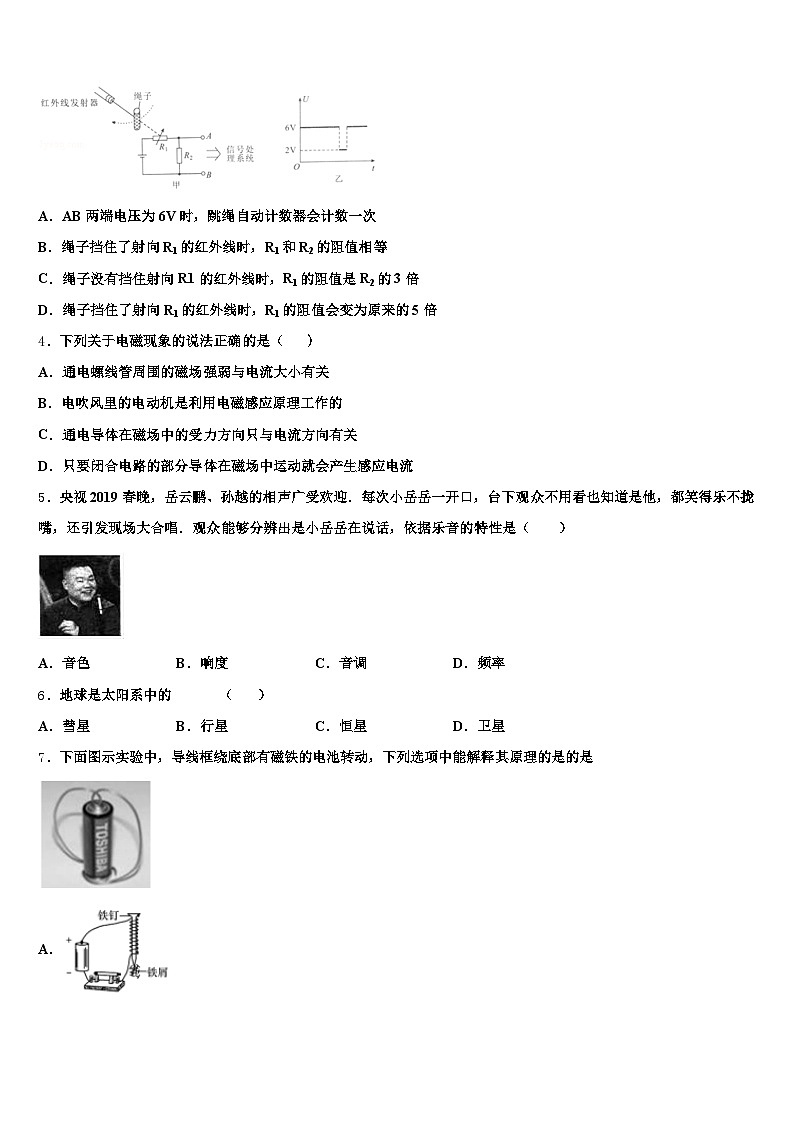

3．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
4．下列关于电磁现象的说法正确的是（ ）
A．通电螺线管周围的磁场强弱与电流大小有关
B．电吹风里的电动机是利用电磁感应原理工作的
C．通电导体在磁场中的受力方向只与电流方向有关
D．只要闭合电路的部分导体在磁场中运动就会产生感应电流
5．央视2019春晚，岳云鹏、孙越的相声广受欢迎．每次小岳岳一开口，台下观众不用看也知道是他，都笑得乐不拢嘴，还引发现场大合唱．观众能够分辨出是小岳岳在说话，依据乐音的特性是（ ）
A．音色B．响度C．音调D．频率
6．地球是太阳系中的 （ ）
A．彗星B．行星C．恒星D．卫星
7．下面图示实验中，导线框绕底部有磁铁的电池转动，下列选项中能解释其原理的是的是
A．
B．
C．
D．
二、填空题（本大题7小题，共21分）

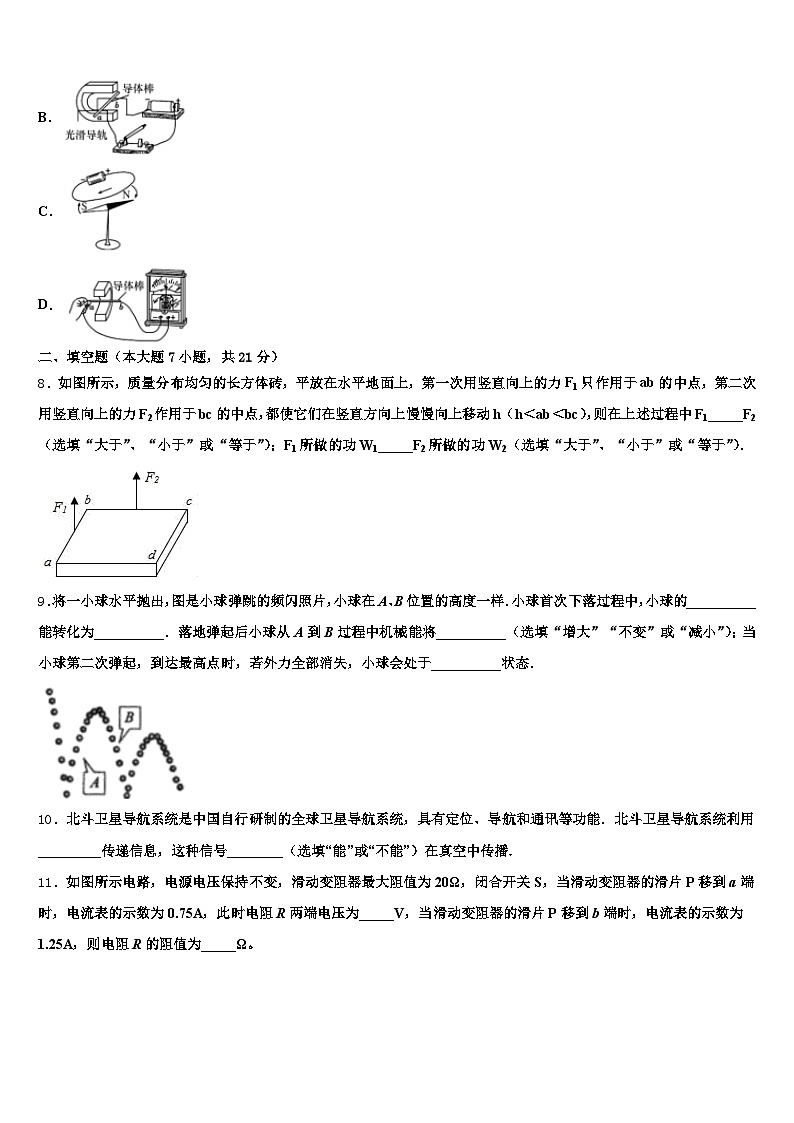

8．如图所示，质量分布均匀的长方体砖，平放在水平地面上，第一次用竖直向上的力F1只作用于ab的中点，第二次用竖直向上的力F2作用于bc的中点，都使它们在竖直方向上慢慢向上移动h（h＜ab＜bc），则在上述过程中F1_____F2（选填“大于”、“小于”或“等于”）；F1所做的功W1_____F2所做的功W2（选填“大于”、“小于”或“等于”）．
9．将一小球水平抛出，图是小球弹跳的频闪照片，小球在A、B位置的高度一样．小球首次下落过程中，小球的__________能转化为__________．落地弹起后小球从A到B过程中机械能将__________（选填“增大”“不变”或“减小”）；当小球第二次弹起，到达最高点时，若外力全部消失，小球会处于__________状态．
10．北斗卫星导航系统是中国自行研制的全球卫星导航系统，具有定位、导航和通讯等功能．北斗卫星导航系统利用_________传递信息，这种信号________（选填“能”或“不能”）在真空中传播．
11．如图所示电路，电源电压保持不变，滑动变阻器最大阻值为20Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，此时电阻R两端电压为_____V，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电阻R的阻值为_____Ω。
12．科学家对人类文明进步和社会发展做出了重要贡献，为了纪念在物理学中做出过杰出贡献的科学家，有时会以他们的名字作为物理定律的名字，请你写出两位在电学中以他们的名字被用作物理定律名称的物理学家：_____、_____．
13．微波炉利用_____（选填“电磁波”或“超声波”）加热食物，食物的分子在微波的作用下强烈振动，使内能_____（选填“增加”或“减小”），温度升高。
14．运动员在跳水比赛中用力蹬跳板，跳板弯曲说明力可以使物体发生______；在划艇比赛中，运动员用力向后划桨，艇快速向前运动，这表明物体间力的作用是______的；在射击比赛中，子弹离开枪膛后，由于子弹具有_______继续向前飞行．
三、作图题（共7分）
15．如图所示，一个吊灯悬挂在天花板下静止，请在图中画出吊灯的受力示意图。
16．在一列水平向右匀速行驶的火车车厢桌面上，有一杯水和一个小球，水杯中的水突然发生了如图所示的现象，画出此时小球的受力示意图。
17．如图所示，请根据小磁针静止时的指向，标出通电螺线管的N、S极以及电源的正、负极。
四、实验题（本大题共5小题，共20分）
18．某同学想测一块圆柱形实心铝锂合金的密度，他找来天平（含砝码）、量筒、足量的水和细线（不计质量和体积）按照表格中的顺序进行了测量。
把天平放在水平台上，游码移动到标尺左端零刻线处，发现指针的位置如图甲所示，他把平衡螺母向______（选填“左”或“右”）调节，使天平横梁在水平位置平衡；请把表中空白之处补充完整。
（3）如图乙该同学在测量体积过程中，把合金放入量筒时，不慎掉入量筒水中，发现有水溅出，则这样测出的密度_____（选填“偏大”或“偏小”），正确的操作是_____。
19．小梦帮妈妈拾餐桌时不小心将一杯水碰倒.他赶忙拿干抹布去擦，却很难将水擦干.妈妈见状拿了另一块干抹布擦，很快就将桌上的水擦干了，他感到有些奇怪.观察发现妈妈拿的抹布和他拿的抹布布料不同.于是他用三个形状和大小相同的水杯，质量相同的棉布、麻布和潘论布各一块，足够的水，设计实验探究抹布的吸水能力是否与布料的种类有关.
（1）将三个水杯中倒入质量_____的水，分别将三块布放入各个水杯中让水浸透，然后将三块布分别取出.从方便和准确的角度看，应观察和比较_____，将现象记入下表.
（2）炎热的夏天，人体出汗较多.应尽量采用_____类的布料来制作夏装，这样选择的理由是_____.
20．小刚同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和酒精），对浸在液体中的物体所受的浮力进行了探究。下图表示探究的过程及有关数据。
分析②、③、④，说明浮力大小跟______有关。分析______，说明浮力大小跟液体的密度有关。物体完全浸没在酒精中所受的浮力是______N。根据图中的实验数据，该金属块的密度是______kg/m3。（g取10N/kg）
21．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=________（填“5cm”或“10cm”）．凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，到如图所示位置，光屏上会出现清晰的________（填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向________（填“左”或“右”）移动，以获得清晰的实像．
如果将光源移至7cm处，凸透镜此时成的是放大的________（填“虚像”或“实像”）．
22．如图所示是“探究平面镜成像特点”的实验装置。请你完成下列问题：
（1）在实验中，用薄玻璃板代替平面镜进行实验，这样做的目的是_______________________；
（2）在实验中，为了确定蜡烛B和蜡烛A的像是否完全重合，人眼的观察位置应该是_____（选填序号）①直接观察玻璃板后蜡烛B；②在玻璃板前蜡烛A这一侧不同的位置；③直接观察光
（3）如果实验中采用的玻璃板较厚，结果观测到蜡烛A通过玻璃板在不同位置成了两个清晰的像，且测得这两个清晰的像之间的距离为，则所用的玻璃板的厚度为________；
五、计算题（本大题共2小题，共13分）
23．如图所示，已知R1的阻值是10Ω．当闭合S1、断开S2时，电流表的示数是0.6A；当S1、S2均闭合时，电流表的示数是0.9A．求：
（1）电源两端的电压；
（2）电阻R2阻值．
24．质量为5千克的水温度升高了10℃．求水吸收的热量Q吸．[焦/（千克•℃）]
六、综合能力题（本大题共3小题，共18分）
25．请你阅读下面的短文，回答问题．
“宇宙级快递小哥”出发了
2017年4月20日19时41分35秒，搭载“天舟一号”货运飞船的“长征七号”运载火箭（图1），在我国海南文昌航天发射场点火发射．飞船按计划抵达预定轨道，“长征七号”运载火箭发射取得圆满成功．
“天舟一号”是我国首个货运飞船，4月22日12时23分，“天舟一号”货运飞船和“天舟二号”空间实验室在太空完成首次交会对接．
“长征七号”运载火箭上还安装了“箭载摄像机”，火箭上升时可拍到摄像机镜头下方箭体周围的实况…
“长征七号”火箭加速上升时受到的力是 （选填“平衡力”或“非平衡力”），所搭载的“天舟一号”货运飞船在此上升过程中的机械能 （选填“增大”、“减小”或“不变”）．如图2所示是“箭载摄像机”在火箭上升时拍得的一幅图片，这是光线通过镜头时发生了光的 （选填“反射”或“折射”）后在感光元件上所成的像；摄像机在高温环境下工作，镜头用耐高温的二氧化硅（SiO2）晶体制成，这是因为二氧化硅晶体具有较高的 ．小明观看火箭发射时的电视直播，看到捆绑在箭体上的助推火箭的燃料耗尽立即与箭体分离，之后又上升了一段距离才下坠而远离箭体．请你用所学的物理知识解释为什么助推火箭离开箭体后上升了一段距离才下坠． ．
26．电动汽车是未来汽车的一种发展方向，但由于当前电池技术的限制，混合动力汽车是一种目前较好的过度产品．混合动力汽车启动时，热机不工作，蓄电池向车轮输送能量．当需要高速行驶或蓄电池的电能过低时，热机启动，既可以向车轮输送能量，又可以给蓄电池充电．车速与所受阻力的关系如图所示．在某次测试中，蓄电池储存的电能为5.12×108J，由热机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%，求：
热机向外输出能量冲程是_____冲程，为了加快散热利用水的_____特点．若所用燃料的热值是4.5×107J/kg，测试过程中消耗8kg的燃料（假设燃料完全燃烧），则放出的总热量是多少______？汽车牵引力做的功______和增加的电能是多少_____？（电能符号用W电表示）热机的效率是多少________？
27．某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其筒化等效电路如 图所示，此时处于空挡位置。闭合开关 S，旋钮绕 P 转动，实现挡位转换，旋至 1 挡时 R1、R2 同时工作， 洗衣机处于加热状态；旋至 2 挡时 R2 和电动机同时工作，洗衣机处于保温洗涤状态。R1 和 R2 均为电热丝， 其阻值不受温度影响，R1=22Ω，主要参数如下表。[c 水=4.2×103J/(kg•℃)]
“防电墙”是在洗衣机内部形成永久性电阻。发生漏电时，电流依次经防电墙和人体流入大地，若人体 的最大电阻为 1×105Ω，防电墙技术______（能、不能）保证人的安全。洗衣机内注入 10kg 的水，在额定电压下连续加热 1050秒，水温由 20℃上升到50℃，此过程中的加热效率是多少__________？R2 阻值是多少 _________？洗衣机处于保温洗涤状态时，干路电流是多少______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由题意可知，电动机和灯泡可以独立工作，因此电动机和灯泡并联连接；不玩时，只需要将S1断开，由此可知，S1在干路上，故C项符合要求。
2、B
【解析】
把空的饮料罐缓缓按入水中的过程中排开水的体积变大，根据F浮=ρ液gV排可知饮料罐受到的浮力变大，手对饮料罐的压力F压= F浮- G，手对饮料罐的压力变大，故①错误；
把空的饮料罐缓缓按入水中的过程中，水的深度增加，根据p=ρgh可知水对饮料罐底部的压强变大，根据F=pS可知水对饮料罐底部的压力变大，故②错误；
由于烧杯装满水，把空的饮料罐缓缓按入水中的过程中，水的深度不变，根据p=ρgh可知水对烧杯底部的压强不变，根据F=pS可知压力不变，故③正确；
烧杯底部对盘子的压力为G杯+G水+F向下-G排，根据阿基米德原理可知：F浮=G排，所以，F向下=G排，由此可知：烧杯底部对盘子的压力不变，故④正确；
盘子对烧杯的支持力和烧杯底部对盘子的压力是相互作用力，两个力的大小相等，故⑤正确．
3、D
【解析】
解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2，故B错误；由乙图可以看出，当没有挡住射向R1的激光， U2'＝UAB'＝6V，由串联电路的分压原理可知此时两电阻相等，故C错误；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确．故选D．
点睛：由电路图知，两电阻串联，AB间电压为R2两端电压．由题知，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题．
4、A
【解析】
A．通电螺线管周围的磁场强弱与电流大小、线圈匝数、有无铁芯有关，故A正确．
B．电吹风里的电动机是利用通电线圈在磁场中受力转动的原理制成的，故B错误．
C．通电导体在磁场中的受力方向与电流方向、磁场方向有关，故C错误．
D．闭合电路的部分导体在磁场中做切割磁感线运动时产生感应电流，不切割磁感线则不产生感应电流，故D错误．
发电机的工作原理是电磁感应现象；电动机的工作原理是通电线圈在磁场中受力转动的原理；
5、A
【解析】
声音的特性包括音调、响度和音色，音调的高低与发声体振动的频率有关，频率越大，音调越高；响度的大小与振幅有关，振幅越大，响度越大；音色反映了声音的品质与特色，与发声体的材料和结构有关，是辨别不同声音的依据，我们能够分辨出小岳岳说话，依据的是音色，故A正确．
6、B
【解析】
天体是有层次的，能够自身发光的星体称为恒星，绕恒星运转的星体称为行星，绕行星运转的星体称为卫星，太阳是银河系中的一颗普通恒星，地球是太阳系中的一颗行星，月球是地球的一颗卫星。
7、B
【解析】
导线框绕底部有磁铁的电池转动的原理是电动机，即利用通电导体在磁场中受力的原理；
A．当闭合开关后发电磁铁下面会吸引铁钉，故是利用电流的磁效应的原理制成的，故A不符合题意；
B．有电源，即闭合开关后，有电流通过的金属棒由于受力而发生运动，即利用通电导线在磁场中受力的作用的原理制成的，即是电动机的原理，故B符合题意；
C．通电后，发现小磁针发生偏转，即该现象说明通电导线周围存在磁场，故C不符合题意；
D．闭合开关后，当金属棒在磁场中左右运动时，其会切割磁感线运动，此时电流表就会有示数，即通过运动产生电能，是电磁感应现象，为发电机的原理，故D不符合题意．
二、填空题（本大题7小题，共21分）
8、等于 等于
【解析】
试题分析：（1）第一次以与地面接触的下边为支点转动，F1克服重力才能将砖抬起，即F1×cb=mg×cb；F1=mg；
第二次同理有：F1×ab=mg×ab，F1=mg，所以F1=F1；
（1）拉力F1做的功W1=F1h，拉力F1做的功W1=F1h；因为F1=F1，所以W1=W1．
考点：功的计算公式的应用
9、重力势 动能和内能 减小 匀速直线运动
【解析】
小球首次下落过程中，高度减小，重力势能增大，速度变大，动能增大，小球的重力势能转化为动能，还有一部分重力势能克服空气摩擦阻力转化为内能；落地弹起后小球从A到B过程中克服空气阻力做功，一部分机械能转化为内能，故机械能将减小；当小球第二次弹起，到达最高点时，向上速度为0，而水平速度不为0，此时若一切外力都消失，根据牛顿第一定律可知，小球将做水平方向的匀速直线运动．
10、电磁波能
【解析】
我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用电磁波传递信息的；电磁波可以在真空中传播．
11、0 30
【解析】
当滑动变阻器的滑片P移到a端时，电阻R被短路，此时电阻R两端电压为0V，此时电路为R1最大阻值的简单电路，电流表测电路中的电流，由I＝可得，电源的电压：U＝IR1＝0.75A×20Ω＝15V；当滑动变阻器的滑片P移到b端时，电阻R与R1的最大阻值并联，电流表测干路电流，此时电路的总电阻：R总＝＝＝12Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，＝+，即＝+，解得：R＝30Ω。
12、欧姆；焦耳
【解析】
试题分析：根据课本中涉及到的电学方面做出杰出贡献的物理学家列出即可．（1）欧姆在研究电流、电压、电阻的关系时，发现了著名的欧姆定律，做出了杰出贡献；欧姆是电阻的单位；（2）焦耳在研究电流产生的热量与什么因素有关时，发现了著名的焦耳定律，做出了杰出贡献；焦耳是电能的单位；（2）牛顿对力与运动作出重大贡献，发现了牛顿第一定律；牛顿是力的单位．故答案为欧姆定律，电阻； 或焦耳定律，电能； 或牛顿第一定律，力．（三个答案任选一个）
考点：物理常识．
13、电磁波增加
【解析】
微波炉是利用微波加热食品的。
【详解】
微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，达到成熟状态。
14、形变 相互 惯性
【解析】
跳板弯曲，形状发生了改变，说明力可以使物体发生形变；运动员用力向后划桨，给水一向后的力，力的作用是相互的，水给浆向前的力，使艇快速向前运动；子弹离开枪膛后，子弹由于惯性，保持原来的运动状态，继续向前飞行。
三、作图题（共7分）
15、略
【解析】悬挂在天花板上的吊灯受到了重力和拉力的作用，在这两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的，如下图所示．
16、
【解析】
试题分析：由于火车水平向右匀速行驶和水杯中的水突然发生了如图所示的现象可知，火车在减速或刹车。小球由于惯性也会继续向右滚动，此时的小球除了受到重力和支持力外，还受到向左的摩擦力。
考点：惯性；力的示意图
17、
【解析】
小磁针的右端为N极，自由静止时靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的右端为正极，左端为负极。如下图所示：
四、实验题（本大题共5小题，共20分）
18、右 92 合金的体积V金/cm3 2.3×103 偏大 用细线悬挂合金缓慢浸没在水中
【解析】
根据题中“某同学想测一块圆柱形实心铝锂合金的密度”可知，本题考查密度的测量。考查了有关天平的使用及读数，密度的计算。根据天平的使用规则和实验原理完成实验。
【详解】
（1）如图甲所示指针偏左，平衡螺母向右调节，使横梁在水平位置平衡；
（2）游码标尺的分度值是0.2g，合金的质量为m＝50g+20g+20g+2g＝92g；
合金的体积V＝90cm3﹣50cm3＝40cm3；故表头为“合金的体积V金/cm3”
则合金的密度。
（3）测量合金体积的操作中，放入合金时，不慎掉入量筒的水中，这样引起求得的合金的体积偏小，从而引起密度测量值偏大；正确的操作是用细线悬挂合金缓慢浸没在水中（既能防止水溅出，还可以避免损坏量筒）。
19、相同 杯中所剩水量 棉 棉质衣服吸水性好
【解析】
（1）由于要探究抹布的吸水能力是否与布料的种类有关，所以，需要采用控制变量法，即三杯水的质量相等时，分别将三块布放入各个水杯中让水浸透，然后将三块布分别取出，观察比较杯中所剩水量来探究抹布的吸水能力；
（2）分析实验数据知道，棉质抹布的吸水能力最强，所以炎热的夏天，如果人体皮肤被汗浸渍，会让人觉得很不舒服。故从吸水多少这个角度说，应尽量采用棉质类的布料来制作夏装。
20、排开液体的体积 ①④⑤ 4.4 2.4×103
【解析】
（1）由图②③④可知，液体的密度相同而物体排开液体的体积不同，物体排开液体的体积越大，弹簧测力计示数越小，由F浮=G-F可知物体受到的浮力越大，由此可得：浮力大小跟排开液体中的体积有关；
（2）探究浮力大小与液体的密度有关时应控制排开液体的体积相同，液体密度不同；由图可知，由①④⑤所示实验分析可说明说明浮力大小跟液体的密度有关；
（3）由图可知，物体的重力G=12N，物体浸没在酒精中时测力计示数为7.6N，则所受的浮力是：F浮=G-F=12N-7.6N=4.4N；
（4）根据G=mg可得，金属块质量：，图④中金属块浸没在水中时，测力计示数为7N，由F浮=G排=ρ液gV排得金属块体积：，所以金属块的密度为：。
21、亮点 10cm 缩小 左 虚像
【解析】
（1）太阳光是平行光，平行与主光轴的光经过凸透镜折射后会会聚于主光轴上一点，所以凸透镜正对太阳光，调整凸透镜与光屏的距离，光屏上会出现一个亮点，即凸透镜的焦点，测得焦点与凸透镜中心的距离为10cm，则焦距为10cm．
（2）由图可知，光源移至光具座30cm处后，物距u=30cm，此时物距大于二倍焦距，将在光屏上得到倒立、缩小的实像；如果将光源再远离凸透镜一些，则物距将增大，像距将减小，所以这时光屏应向左移动，以获得清晰的实像．
（3）如果将光源移至7cm处，此时物距小于一倍焦距，将成正立、放大的虚像。
22、便于确定像的位置 ② 3
【解析】
（1）用薄玻璃板代替平面镜，使眼睛在蜡烛A一侧能看到蜡烛A的像，同时还能看到代替蜡烛A的另一个蜡烛B，便于确定像的位置；
（2）探究平面镜成像实验时，眼睛要在蜡烛A一侧观察蜡烛B，所以眼睛在玻璃板前蜡烛A这一侧不同的位置观察蜡烛B，故②符合题意；
（3）根据像和物到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的2倍，即平面镜的厚度是×0.6cm=0.3cm=3mm。
五、计算题（本大题共2小题，共13分）
23、（1）6V；（2）20Ω．
【解析】
(1)当闭合、断开时,电路为的简单电路，电流表测电路中的电流，由I=可得，电源两端的电压：U==0.6A×10Ω=6V；(2)当、均闭合时，两电阻并联，电流表测干路电流，则电路中的总电阻：R===Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以,=+,即=+，解得=20Ω.
（1）当闭合、断开时，电路为的简单电路，电流表测电路中的电流，根据欧姆定律求出电源两端的电压；（2）当、均闭合时，两电阻并联，电流表测干路电流，根据欧姆定律求出电路中的总电阻，利用电阻的并联求出电阻阻值．
24、
【解析】
水吸收的热量：Q放=c水m△t=4.2×103J/(kg⋅℃)×5kg×10℃=2.1×105J．
六、综合能力题（本大题共3小题，共18分）
25、（1）非平衡力；增大；（2）折射；熔点；（3）助推火箭和火箭箭体原来一起上升，助推火箭和火箭箭体分离后，由于助推火箭具有惯性，仍要保持原来的运功状态，所以继续向上运动一段距离；同时，由于助推火箭受到重力的作用，在重力的作用下改变了运动状态，所以上升一段距离后才下坠
【解析】试题分析：（1）“长征七号”火箭加速上升时处于非平衡状态，所以受到的力是非平衡力；搭载的“天舟一号”货运飞船随“长征七号”火箭一起加速上升，在此上升过程中，“天舟一号”货运飞船的质量不变，速度增大，动能变大，同时高度上升，重力势能变大，而机械能为动能和势能之和，所以，机械能增大；（2）摄像机镜头相当于一个凸透镜，成倒立缩小的实像，由图2可知，这是光线通过镜头时发生了光的折射后在感光元件上所成的像；摄像机在高温环境下工作，镜头用耐高温的二氧化硅（SiO2）晶体制成，这是因为二氧化硅晶体具有较高的熔点；（3）助推火箭和火箭箭体原来一起上升，助推火箭和火箭箭体分离后，由于助推火箭具有惯性，仍要保持原来的运功状态，所以继续向上运动一段距离；同时，由于助推火箭受到重力的作用，在重力的作用下改变了运动状态，所以上升一段距离后才下坠。
【考点定位】机械能；力与运动的关系；生活中的透镜
26、做功 比热容大 3.6×108J 1×108J 5.12×107J 42%
【解析】
（1）在汽油机的做功冲程中，燃气燃烧对外做功，将内能转化为机械能，向外输出能量；
利用水的比热容大的特点，即相同质量的水和其他的液体相比较时，若都是升高相同的温度时，水能吸收的热量最多，故用水冷却效果最好；
（2）燃料完全燃烧放出的热量：Q放＝mq＝8kg×4.5×107J/kg＝3.6×108J；
（3）汽车行驶的路程：s＝vt＝50km/h×0.5h＝25km＝2.5×104m，
由图象可知，汽车速度为50km/h时，所受阻力f＝4000N，
由于汽车匀速行驶，汽车的牵引力和阻力是平衡力，牵引力F＝f＝4000N，
汽车牵引力做的功：W＝Fs＝4000N×2.5×104m＝1×108J；
由题意可知，增加的电能：W电＝5.12×108J×10%＝5.12×107J，
（4）有用能量：W有用＝W+W电＝1×108J+5.12×107J＝1.512×108J，
热机的效率：．
27、能 50% 242Ω 2A
【解析】
(1)防电墙与人的电阻串联，
根据串联电路电阻特点可知，电路总电阻：
R=R0+R人=1×106Ω+1×105Ω=1.1×106Ω
串联电路中的电流：
I0== =2×10−4A，
由欧姆定律得，此时人体的电压：
U人=I0R人=2×10−4A×1×105Ω=20V，
因为U人小于36V，所以防电墙技术能保证人的安全。
(2)水吸收的热量：
Q吸=c水m水(t−t0)=4.2×l03J/(kg⋅℃)×10kg×(50℃−20℃)=1.26×l06J，
洗衣机加热消耗的电能：
W=Pt=2400W×1050s=2.52×106J，
洗衣机加热的效率：
η=×100%=×100%=50%
(3)由电路图可知,当旋钮旋至1档时,电热丝R1与R2并联，洗衣机处于加热状态，
由P=UI=得,电热丝R1的加热功率：
P1===2200W，
电热丝R2的加热功率：
P2=P−P1=2400W−2200W=200W，
则电热丝R2的阻值：
R2===242Ω，
(4)洗衣机处于保温洗涤状态时,电热丝R2与电动机并联，
则电热丝R2和电动机的总功率：
P总=P2+P电动=200W+240W=440W，
保温洗涤的干路电流：
I===2A，
合金质量
m/g
量筒中水的体积V /cm3
水和合金的总体积
V总/cm3
_____
合金的密度
_____
50
90
40
_____
布料种类
涤纶
麻
棉
杯中所剩水量
最多
较少
最少
布块所含水量
最少
较多
最多
***牌智能滚筒洗衣机
额定电压
220V
加热功率
2400W
设定温度范围
10℃~90℃
电动机功率
240W
防电墙电阻
1×106Ω
