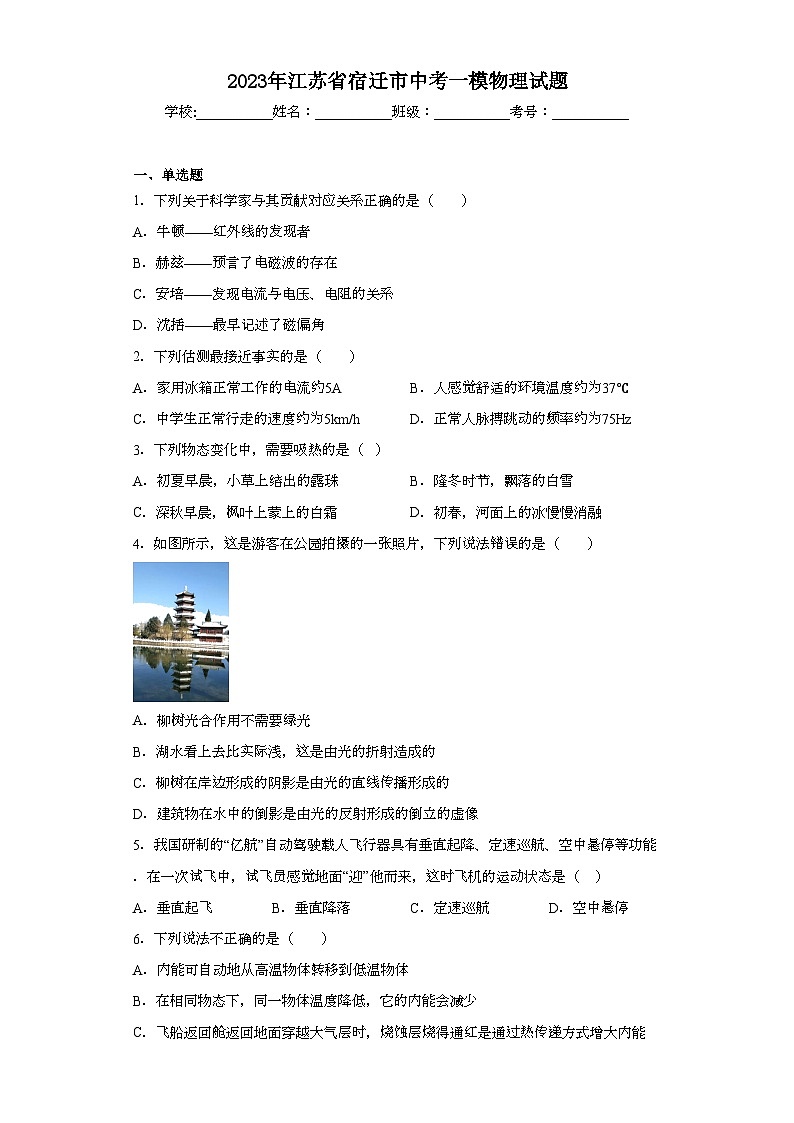

2023年江苏省宿迁市中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列关于科学家与其贡献对应关系正确的是（　　）
A．牛顿——红外线的发现者
B．赫兹——预言了电磁波的存在
C．安培——发现电流与电压、电阻的关系
D．沈括——最早记述了磁偏角
2．下列估测最接近事实的是（　　）
A．家用冰箱正常工作的电流约5A B．人感觉舒适的环境温度约为37℃
C．中学生正常行走的速度约为5km/h D．正常人脉搏跳动的频率约为75Hz
3．下列物态变化中，需要吸热的是（   ）
A．初夏早晨，小草上结出的露珠 B．隆冬时节，飘落的白雪
C．深秋早晨，枫叶上蒙上的白霜 D．初春，河面上的冰慢慢消融
4．如图所示，这是游客在公园拍摄的一张照片，下列说法错误的是（　　）

A．柳树光合作用不需要绿光
B．湖水看上去比实际浅，这是由光的折射造成的
C．柳树在岸边形成的阴影是由光的直线传播形成的
D．建筑物在水中的倒影是由光的反射形成的倒立的虚像
5．我国研制的“亿航”自动驾驶载人飞行器具有垂直起降、定速巡航、空中悬停等功能．在一次试飞中，试飞员感觉地面“迎”他而来，这时飞机的运动状态是（    ）
A．垂直起飞 B．垂直降落 C．定速巡航 D．空中悬停
6．下列说法不正确的是（　　）
A．内能可自动地从高温物体转移到低温物体
B．在相同物态下，同一物体温度降低，它的内能会减少
C．飞船返回舱返回地面穿越大气层时，烧蚀层烧得通红是通过热传递方式增大内能
D．利用太阳能发电是将太阳能转化为电能

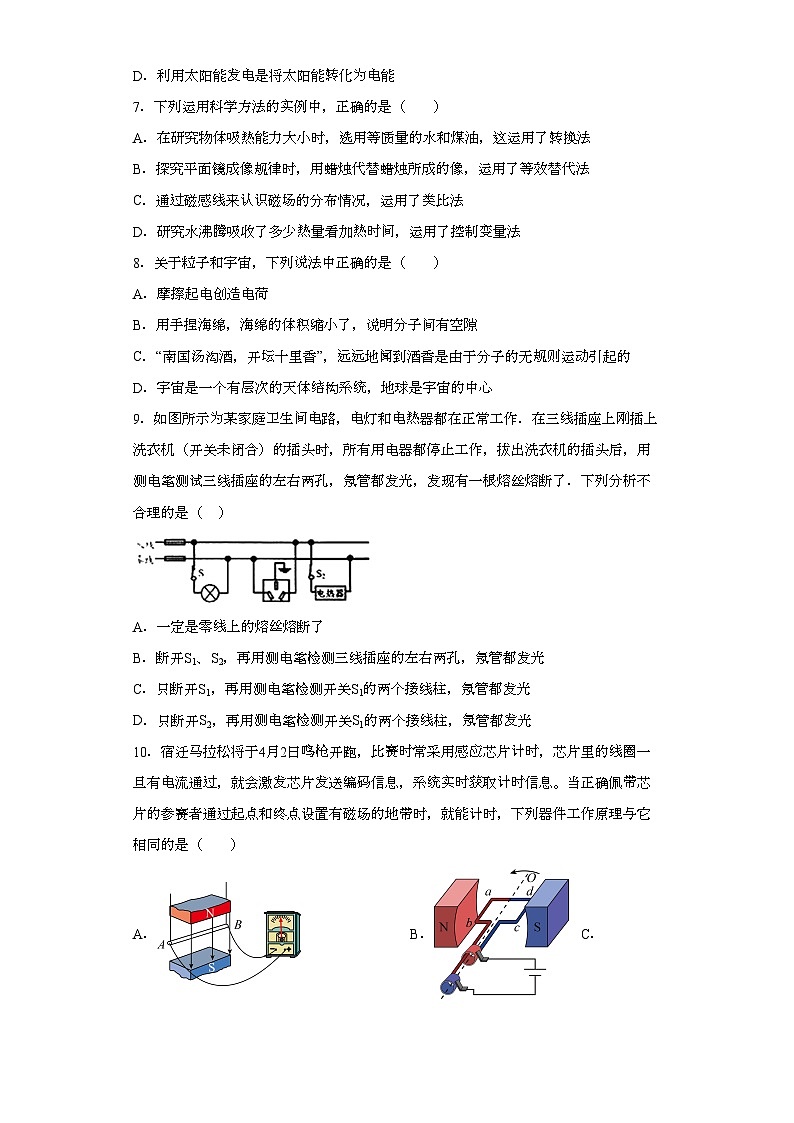

7．下列运用科学方法的实例中，正确的是（　　）
A．在研究物体吸热能力大小时，选用等质量的水和煤油，这运用了转换法
B．探究平面镜成像规律时，用蜡烛代替蜡烛所成的像，运用了等效替代法
C．通过磁感线来认识磁场的分布情况，运用了类比法
D．研究水沸腾吸收了多少热量看加热时间，运用了控制变量法
8．关于粒子和宇宙，下列说法中正确的是（　　）
A．摩擦起电创造电荷
B．用手捏海绵，海绵的体积缩小了，说明分子间有空隙
C．“南国汤沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的
D．宇宙是一个有层次的天体结构系统，地球是宇宙的中心
9．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了．下列分析不合理的是（    ）

A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
10．宿迁马拉松将于4月2日鸣枪开跑，比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（　　）
A．   B．   C．   D．
11．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻的阻值随温度的升高而增大，定值电阻起保护电路的作用。下列分析正确的是（　　）

A．该电路中的电表是电流表 B．温度变化时两端电压不变
C．温度升高时电路中电流变大 D．温度降低时电路的总功率变大
12．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样，不考虑灯丝电阻的变化．若闭合开关，两电表的示数均不超过所选量程，灯泡也能安全工作，下列说法中正确的是

A．滑动变阻器的电阻允许调节的范围是4～20Ω       B．电流表示数的变化范围是0～0.5A
C．灯泡的最小功率是0.9W                                       D．滑动变阻器的功率可以为1W

二、填空题
13．学校音乐课上，老师演奏了一首《梁祝》歌曲。将弓放在琴弦上并拉动就能发出优美的乐曲，这是因为声音是由物体______产生的，为了增强响度，老师要用力拉，此时琴弦振动的______增大。
14．某同学按课本提示自制了一个简易针孔照相机，利用它观察窗外的景物时，会在塑料薄膜上看到倒立的______（彩色/黑白）______（实/虚）像。

15．如图所示，小雨用200牛的拉力把重量是320N的物体匀速提升3m，拉力所做的功是_______J，动滑轮的机械效率是_________．

16．如图为某单缸四冲程汽油机的______冲程，工作时气缸的温度升高，内能______，汽油机气缸冷却时是通过______方式来改变内能的，完全燃烧100g的汽油放出的热量是______J。若该汽油机每秒对外做功25次，那么该汽油机飞轮转速为______r/min。（汽油的热值为4.6×107J/kg）

17．如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将 ______ （选填“增强”、“减弱”或“不变"），电动机的转速将 ______ （选填“变快”、“变慢”或“不变”）。

18．如图甲所示电路中，电源电压恒定不变，小灯泡L标有“6V 0.3A”字样，电流表量程0~0.6A、电压表量程0~3V。在保障电路安全的前提下，只闭合开关S、S1，滑片P位于最右端，小灯泡恰好正常发光，则小灯泡10s内消耗的电能为___________J，再移动滑片P，电流表示数与R2关系如图乙a所示，当断开S1闭合S、S2、S3时，电流表示数与R2的关系如图乙b所示，则I1=___________A（忽略小灯泡电阻变化）。


三、作图题
19．如图，请完成光线通过凸透镜的光路图。（F是凸透镜的焦点）

20．在图中画出施加在开关上力F的力臂l。

21．如图所示，当开关S闭合时，小磁针静止在图中位置，涂黑的一端是N极，向右移动滑动变阻器的滑片P，电磁铁的磁性减弱，请用笔画线代替导线将滑动变阻器连入电路中，并标出电源左端的极性（用符号且标在括号内）．


四、实验题
22．（1）小明在常温下探究“冰和蜡烛熔化的特点”的实验装置，甲装置是从空气中吸热；乙装置中采用“水浴法”加热的优点是______，碘的升华实验也用“水浴法”加热的优点是______；实验中，热量只能自发地由酒精灯的火焰传递给水，却不会反过来传递，说明能量的转移具有______；
（2）丙图是小刘完成“探究物质吸热升温的属性”的实验装置，实验中，沙子和水吸热的多少是通过______（选填“温度计示数”或“加热时间”）来反映的；
（3）丁图是小明探究“导体产生的热量与电阻大小的关系”的实验装置，她发现______（选填“A”或“B”）烧瓶中温度计的示数升高较快。这表明：在通电时间相同的情况下，导体的______越大，产生的热量越多。

23．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为8cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示。

（1）测得焦距大于8cm的是图______；模拟近视眼的是图______；
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是______图；
（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.06mm，则此镜片的边缘厚度______0.06mm（选填“小于”、“等于”或“大于”），此镜片对光有______作用（选填“会聚”或“发散”）。
24．利用如图所示装置探究“物体的动能大小与哪些因素有关”。将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止。图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为mA、mB（mA＜mB）。

（1）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置。这表明两小球在摆动过程中的任一时刻的速度大小与小球的______无关。实验中探究的是______（填“小球”或“木块”）的动能大小；
（2）如图甲、乙所示，观察到B球能将木块C撞得更远，由此可得出结论：______；
（3）图乙中小球B到达竖直位置时的速度______（填“大于”、“小于”或“等于”）图丙中小球B到达竖直位置时的速度；
（4）有同学在探究“动能大小与质量的关系”时将实验装置改进成如图丁所示，利用质量不同的铁球将弹簧压缩相同程度静止释放，撞击同一木块。该实验方案是否可行？答：______，理由是：______。
25．小明同学在测量小灯泡额定功率的实验中，提供的是恒为6V的学生电源。已知小灯泡的额定电压为2.5V（灯正常发光时电阻约为12Ω）。

（1）用笔画线代替导线将图甲的实物电路补充完整（要求滑片右移灯泡变暗）______；
（2）按照图甲正确连好电路，闭合开关，小灯泡不亮，两表指针均有偏转，造成该现象的原因不可能的是______；
A．小灯泡断路
B．小灯泡两端电压太小
C．滑动变阻器阻值太大
D．电源电压太小
（3）小明同学更换了一个“8Ω，0.5A”的滑动变阻器后，重新连接电路继续实验，但闭合开关后，无论怎样移动滑片，电压表的示数始终______（选填“大于”、“小于”或“等于”）2.5V，如手边只有一个标有“15Ω，0.5A”的滑动变阻器R1和一个20Ω的定值电阻R2可选用，为了完成实验，应采取的措施是：断开开关，将______（选填“R1”、“R2”或“R1与R2一起”）串联在原电路中；
（4）小明同学重新按要求正确连接好电路并规范操作，闭合开关，缓慢移动标有“8Ω，0.5A”的滑动变阻器的滑片使电压表示数为2.5V，此时电流表示数如图乙，此时标有“8Ω，0.5A”的滑动变阻器消耗的功率为______W；
（5）小明同学在某次调节中滑动变阻器接入电路的阻值增加了ΔR1，同时小灯泡电阻变化了ΔR2，则ΔR1______ΔR2（选填“>”、“<”或“=”）；
（6）小明同学通过实验数据，画出了通过小灯泡的电流与小灯泡两端电压的图像如图丙所示，可以比较出“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，则P1______P2（选填“>”、“<”或“=”）；图像中A、B、C三点RA、RB、RC的阻值由小到大的顺序为______；
（7）上述实验结束后，小明又设计了如图丁所示的电路，只用电压表来测量额定电压为3V的小灯额定功率。已知滑动变阻器R的最大阻值为30Ω，电源电压恒定，其测量过程如下：
①闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为6V；
②闭合开关S、S1，断开S2，移动滑动变阻器的滑片，使电压表示数为______V，这时小灯泡正常发光；
③闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为2V；
④小灯泡的额定功率P=______W。

五、计算题
26．如图所示是一款新型电动汽车，该电动汽车内部的电池能量为45kW•h，电动机工作时把80%的电能转化为动能后需重新充电。（已知q汽油＝4.6×107J/kg，g＝10N/kg）求：
（1）该汽车以额定功率9.6kW匀速行驶，当速度为10m/s时，所受平均阻力；
（2）该汽车电池充满电后使用，以10m/s的速度在9.6kW的额定功率下最多可以匀速行驶的路程；
（3）燃油汽车把汽油燃烧放出的能量转化为动能的效率为25%。与燃油汽车相比电动汽车内部的电池充满一次电来提供动能，燃油汽车需要燃烧多少千克的汽油（结果保留一位小数）。

27．如图甲是家用电暖器，利用电热给煤油加热取暖。其简化的电路原理图如图乙，在电暖器跌倒时，跌倒开关S自动断开，切断电源，保证安全。已知定值电阻R1>R2，c煤油=2.1×103J/(kg·°C)，ρ煤油=0.8×103kg/m3，根据表中信息解答下列问题：
　
额定电压
220V
煤油体积/L
25
额定功率
高温档
1500
中温档
1100
低温档
400
调节方式
手动
(1)煤油温度升高10℃时，求煤油吸收了多少热量？
(2)R1的阻值是多少？
(3)当把家中的其他用电器都与电源断开，仅让电暖器接入电路工作100s，如图丙所示的电能表的转盘转了75r，求电暖器的实际功率。

参考答案：
1．D
【详解】A．英国科学家赫歇耳——红外线的发现者，故A错误；
B．英国物理学家麦克斯韦——预言了电磁波的存在，故B错误；
C．欧姆——发现电流与电压、电阻的关系，即著名的欧姆定律，故C错误；
D．中国北宋学者沈括——最早记述了磁偏角，故D正确。
故选D。
2．C
【详解】家用电冰箱的功率在200W左右，其工作电流在

故A不符合题意；
B．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故B不符合题意；
C．中学生正常行走的速度约为

接近5km/h，故C符合题意；
D．正常人的心脏跳动每分钟约75次，跳动1次接近1s即正常人脉搏跳动的频率约为1Hz，故D不符合题意。
故选C。
3．D
【详解】在一定条件下，物体的三种状态——固态、液态、气态之间会发生相互转化，物态变化过程中，都伴随着吸热或放热，其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；雪是空气中的水蒸气遇冷凝华为固态的冰晶；霜是空气中的水蒸气遇冷凝华为固态的冰晶；冰慢慢消融是冰的熔化现象，综上所述，只有D符合题意。
故选D。
4．D
【详解】A．不透明物体的颜色是由它反射的色光决定的，叶子呈绿色，说明植物反射的是绿光，也就是说明绿光正是植物不喜爱（或恰恰是对植物生长无用）的，故A正确，不符合题意；
B．湖水看上去比实际浅，这是由于光从水中斜射入空气中时，发生折射形成的，故B正确，不符合题意；
C．柳树在岸边形成的阴影是由光的直线传播形成的，故C正确，不符合题意；
D．建筑物在水中的倒影属于平面镜成像，原理是光的反射，成的是正立等大的虚像，故D错误，符合题意。
故选D。
5．B
【详解】根据题意知道，在一次试飞中，飞员感觉地面扑面而来，是感觉地面在向上运动，这是以运动飞机为参照物，并且飞机在垂直降落时感觉，故只有B正确．
【点睛】本题考查的是参照物及其选择，是一道基础题，难度不大，解题的关键是掌握判断相对静止与相对运动的方法．
6．C
【详解】A．高温物体和低温物体存在温度差，能发生热传递，内能可以自动地从高温物体转移到低温物体，故A正确，不符合题意；
B．在相同物态下，同一物体温度降低，物体的内能会减少，故B正确，不符合题意；
C．飞船返回舱返回地面穿越大气层时，烧蚀层烧得通红是通过做功的方式增大内能的，故C错误，符合题意；
D．利用太阳能发电是将太阳能转化为电能，产生电能，故D正确，不符合题意。
故选C。
7．B
【详解】A．在研究物体吸热能力大小时，选用等质量的水和煤油，运用了控制变量法，故A错误；
B．在探究平面镜成像特点实验中，用两根相同的蜡烛探究像与物的大小关系，运用了等效替代法，故B正确；
C．通过磁感线来认识磁场的分布情况，运用了模型法，故C错误；
D．研究水沸腾吸收了多少热量看加热时间，运用了转换法，故D错误。
故选B。
8．C
【详解】A．摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷的总量没有变。并不是创造了电荷，故A错误；
B．用手捏海绵，海绵的体积缩小了，说明力可以改变物体的形状，不能说明分子间有间隙，故B错误；
C．“南国汤沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的，故C正确；
D．宇宙是一个有层次的天体结构系统，地球不是宇宙的中心，故D错误。
故选C。
9．B
【详解】A．根据题意知道，在插上洗衣机（开关未闭合）的插头前，电灯和电热器都在正常工作，在插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，则说明电路中干路上有断路，又因为用测电笔测试插座的左右两孔，氖管都发光，则说明两孔与火线是连通的，又发现只有一根熔丝熔断了，故只能是零线上的断了，故A正确；
B．由图知道，当断开S1 、S2，再用测电笔检测三线插座的左右两孔时，由于只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B错误；
C．当只断开S1时，由于开关S1 的上接线柱与火线相连，所以，测电笔的氖管发光，由于开关S1的下接线柱会通过电热器与火线相连，所以，测电笔的氖管也会发光，故C正确；
D．当只断开S2时，由于开关S1 的上、下接线柱都与火线相连，所以测电笔的氖管发光，故D正确．综上所述，只有B分析错误，故选B．
10．A
【详解】采用感应芯片计时，参赛者须按要求正确佩带计时芯片，当参赛者通过起点、终点设置的磁感应带时，芯片里的线圈切割磁感线运动，因此线圈中就会产生感应电流，从而激发芯片发送编码信息，系统实时获取计时信息。
A．图中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故A符合题意；
BC．图中给导体通电，导体会运动，利用的是通电导体受到磁场力的作用，故BC不符合题意；
D．图中是奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，故D不符合题意。
故选A。
11．D
【详解】A．由图可知，该电路为串联电路，由于电表并联在热敏电阻R1的两端，因此该电表为电压表，故A错误；
BC．当热敏电阻的温度升高时，热敏电阻的阻值变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U=IR可知，定值电阻R2 两端的电压变小，根据串联电路的电压规律可知，热敏电阻两端的电压变大，即电压表示数变大，故BC错误；
D．温度降低时，热敏电阻的阻值变小，串联电路的总电阻变小，电路中的电流变大，电源电压不变，根据P=UI可知，电路消耗的总功率变大，故D正确。
故选D。
12．D
【详解】由电路图知道，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．
D．由于灯泡标有“2.5V1.25W”字样，说明灯泡正常发光时的电压为2.5V，功率为1.25W，由于串联电路总电压等于各分电压之和，所以，当灯泡正常发光时，电压表的示数是：
U滑 =U-UL =4.5V-2.5V=2V，
即没有超出电压表的量程，所以，灯泡两端的电压可以达到2.5V，又因为串联电路中各处的电流相等，所以，由P=UI知道，灯泡正常发光时电路中的电流是：
，
因电流表的量程为0～0.6A，且滑动变阻器允许通过的最大电流为1A，所以，电路中的最大电流是：
I大 =0.5A，
此时滑动变阻器接入电路的电阻最小，阻值是：

滑动变阻器的电功率是：
P滑 =U滑 I大 =2V×0.5A=1W，
即滑动变阻器的功率可以为1W，故D正确；
B．灯泡的电阻是：

当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡的电功率最小，此时灯泡两端的电压是：
UL ′=U-U滑大 =4.5V-3V=1.5V，
电路中的最小电流是：
，
即电路中电流变化的范围是0.3A～0.5A，故B错误；
A．当电路中有最小电流时，滑动变阻器接入电路中的最大阻值，且
，
所以，滑动变阻器阻值变化的范围是4Ω～10Ω，故A错误；
C．当电路中有最小电流时，灯泡有最小功率：
PL′=（I小）2 RL =（0.3A）2 ×5Ω=0.45W，
故C错误．
13． 振动 振幅
【详解】[1]声音是由物体的振动产生的，将弓放在琴弦上拉动琴弦就能振动而发声。
[2]响度的大小与发声体的振动幅度有关，物体振动幅度越大，响度越大，因此用力拉时振幅增大，响度就增大。
14． 彩色 实
【详解】[1][2]用简易针孔照相机观察窗外的景物时，相当于小孔成像，会在塑料薄膜上看到倒立的彩色实像。
15． 1200 80%
【详解】[1]拉力所做的功
W=Fs=200N×3m×2=1200J
[2]动滑轮的机械效率

16． 压缩 增加 热传递 4.6×106 3000
【详解】[1][2]由图可知，进气门和排气门都关闭，活塞向上运动，汽油机正处于压缩冲程，工作时，活塞对气缸内的燃料做功，气缸的温度升高，内能增加。
[3]汽油冷却时，放出热量，内能减少，是通过热传递方式来改变内能的。
[4]汽油完全燃烧放出的热量为

[5]该汽油机每秒对外做功25次，则汽油机每分钟对外做功1500次，由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以该汽油机飞轮每分钟飞轮转3000圈，即该汽油机飞轮转速为3000r/min。
17． 减弱 变慢
【详解】当所有人走出电梯后，压力减小，则压敏电阻R的阻值增大，左侧控制电路中的电流减小，电磁铁磁性变弱，则衔铁被拉起，与触点1接触，此时电动机与电阻R1串联，通过电动机的电流减小，电动机的转速变慢。
18． 18 0.45
【详解】[1]如图甲所示电路中，只闭合开关S、S1，滑片P位于最右端，电路中只有灯泡L接入电路，此时灯泡正常发光，小灯泡L标有“6V 0.3A”字样，则小灯泡10s内消耗的电能为

[2]由上可知，电路中只有灯泡L接入电路中，此时灯泡正常发光，说明电源电压为

再移动滑片P，小灯泡电阻不变，灯泡L与R2一起串联在电路中，电流表测电路中的电流，此时电压表测量R2两端的电压，其中灯泡电阻为

电流表示数与R2关系如图乙a所示，随着电阻R2增大，电流表示数减小，电压表示数增大，在保障电路安全的前提下，当电压表示数U2最大为3V时，此时利用串联电路电流相等可知

则此时滑动变阻器接入电路的电阻为

当断开S1闭合S、S2、S3时，灯泡L被短路，定值电阻R1与R2并联在电路中，电流表测量干路上的电流，此时当R2电阻为20Ω时，电路中电流最大，在保障电路安全的前提下，此时最大电流为0.6A，其中通过R2电阻的电流为

通过R1的电流为

可以求出定值电阻R1电阻为

如图乙b所示，随着电阻R2增大，电流表示数减小，当滑动变阻器阻值为

此时该支路的电流为

则此时对应干路上的电流

此时图中总电流I1示数为0.45A。
19．
【详解】平行于主光轴的光线经凸透镜折射后过焦点，过焦点的光线经过凸透镜折射后光线与主光轴平行，光路图如下图所示：

20．
【详解】由支点O向F的作用线做垂线，垂线段的长度即为F的力臂l，如图所示：

21．
【详解】根据磁极间的作用规律可知，电磁铁的左端应为S极、右端应为N极，由安培定则判断可知，电流应从电磁铁的左下端流入、右上端流出，所以电源左端为负极、其右端为正极；
滑片P向右移动，电磁铁的磁性减弱，说明电流减小，变阻器接入的电阻增大，应连接滑动变阻器左下面的接线柱．故电路图如下：

【点睛】重点是安培定则的应用，此定则展示了电流方向与磁场方向的关系，知道电流方向可以判断磁场方向，知道磁场方向当然也可以判断电流方向，注意多加练习熟练应用．
22． 使物质受热均匀 见解析
方向性 加热时间 B 电阻
【详解】（1）[1]小明在常温下探究“冰和蜡烛熔化的特点”的实验装置，甲装置是从空气中吸热,乙装置中采用“水浴法”加热的优点是使物质受热均匀。
[2]碘的升华实验也用“水浴法”加热的优点是：为了探究碘的升华现象，应确保碘不会发生熔化现象。因为水的沸点是100℃，碘的熔点是113.5℃、沸点是184.4℃，可见水的沸点低于碘的熔点，确保碘不会熔化，而直接升华为气态的碘蒸气。
[3]实验中，热量只能自发地由酒精灯的火焰传递给水，却不会反过来传递，说明能量的转移具有方向性。
（2）[4]丙图是小刘完成“探究物质吸热升温的属性”的实验装置，根据转换法，实验中，沙子和水吸热的多少是通过加热时间来反映的。
（3）[5][6]图丁中两电阻串联，通过的电流相等，通过电时间也相同，B烧瓶中电阻较大，发现B烧瓶中温度计的示数升高较快，根据转换法，B烧瓶中电阻产生的热量较大，这表明：在通电时间相同的情况下，导体的电阻越大，产生的热量越多。
23． 丙 乙 丙 大于 发散
【详解】（1）[1][2]因凸透镜的凸度越大，会聚能力越强，焦距越小，所以实验中测得甲图焦距为8cm，由图可以看出，丙图的凸度比乙图小，则测得焦距大于8cm的是图丙；因为丙的焦距比乙的焦距大，所以会聚能力弱，因此丙模拟的是远视眼，乙模拟的是近视眼。
（2）[3]由图可知，甲、乙、丙透镜中焦距最大的是丙，用甲、乙、丙透镜分别对着远处的某一物体，物距相同，凸透镜的焦距越大，则凸透镜成像时的相对物距越小，像距就越大，因此像距最大的是焦距最大的图丙。
（3）[4][5]近视眼患者戴的是凹透镜，凹透镜中间薄边缘厚，故这种超薄镜片的边缘厚度大于0.06mm．凹透镜对光有发散作用。
24． 质量 小球 速度相同时，物体质量越大，动能越大 小于 不可行 木块最终移动距离相同
【详解】（1）[1][2]实验中的研究对象是小球，探究的是小球的动能大小；甲、乙两图中，小球的质量不同，由题意知，摆角相同，小球同时到达竖直位置，说明小球的速度大小与小球的质量无关。
（2）[3]两球的质量关系

两球的速度相同，B球能将木块C撞得更远，说明B球的动能更大，因此可得速度相同时，物体质量越大，动能越大。
（3）[4]乙、丙两图，小球的质量相同

所以丙图小球的速度更大；图丙中木块C滑行得更远些，说明质量相同时，物体的速度越大，动能越大。
（4）[5][6]观察图丁的装置可知，若用质量不同的铁球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧势能相同，转化出的动能相同，因此，木块最终移动的距离相同，这样是不能完成实验目的。
25．    A 大于 R1 0.1 > > RA 【详解】（1）[1]滑动变阻器要控制灯泡的亮暗，则滑动变阻器和灯泡串联，滑片向右移时灯泡变暗，说明滑动变阻器选用了左下接线柱接入电路，如图所示

（2）[2]A．小灯泡断路，电流表无示数，指针没有偏转，故A符合题意；
BD．小灯泡两端电压太小或电源电压太小，灯不发光，但两表均有示数，故BD不符合题意；
C．滑动变阻器阻值太大，电路中的电流过小，灯不发光，但两表均有示数，故C不符合题意。
故选A。
（3）[3][4]由题意知，电源电压为6V，灯泡正常发光时，滑动变阻器两端的电压应为
U滑=U﹣U额=6V﹣2.5V=3.5V
由串联电路的电流相等，根据欧姆定律有

即

解得：R滑=16.8Ω>8Ω，由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，灯泡两端始终大于2.5V；为了达到实验目的，可以再在电路中串联一个电阻，若串联20Ω的定值电阻，20Ω>12Ω，显然太大，故串联“15Ω，0.5A”的滑动变阻器R1后重新实验。
（4）[5]由图乙可知，此时电流表的示数为0.2A，则R1两端电压为
U1=IR1=0.2A×15Ω=3V
滑动变阻器两端电压为
U滑=U﹣UL﹣U1=6V﹣2.5V﹣3V=0.5V
滑动变阻器消耗的功率为
P滑=U滑I=0.5V×0.2A=0.1W
（5）[6]小灯泡的电阻随温度的升高而增大，且电流小时电阻的变化慢，故滑动变阻器接入电路的阻值增量ΔR1大于灯泡电阻变化量ΔR2。
（6）[7][8]由图可知，当实际电压是额定电压的一半时，小灯泡的实际电流大于小灯泡额定电流的一半，由可知，此时的实际功率较大，即P1＞P2；由图像可知，A、B两点电流相同，但是B点电压大于A点电压，由可知，B点电阻大于A点电阻；B、C两点电压相同，但C点电流大于B点电流，所以C点电阻小于B点电阻；A、C都是灯泡的I-U图像上的点，灯泡的电阻随温度的升高而增大，所以C点电阻大于A点电阻。故RA （7）根据上面的分析，具体步骤：
①闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为6V；
②[9]闭合S、S1，断开S2，移动滑动变阻器的滑片，使电压表示数为3V，这时小灯泡正常发光；
③闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为2V。
在①中，电源电压为U=6V，在②中，灯与滑片以下电阻丝R滑下的电阻串联，电压表测其电压，当电压表示数为3V，根据串联电路电压的规律，灯的电压为
UL=U﹣U滑下=6V﹣3V=3V
灯正常发光；在③中，电路中只有变阻器，根据串联电路电压的规律，滑片以上电阻丝的电压为
U﹣2V＝6V﹣2V＝4V
根据分压原理，
R滑上∶R滑下=4∶2=2∶1
因变阻器的总电阻为30Ω，故R滑下=10Ω，当灯泡正常发光时，由欧姆定律和串联电路电流的规律，通过变阻器的电流即灯的额定电流为

④[10]小灯泡的额定功率为
P额=ULIL=3V×0.3A=0.9W
26．（1）960N；（2）135km；（3）11.3kg
【详解】解：（1）由可知，汽车匀速行驶时的牵引力

汽车匀速行驶时，汽车受到的阻力与牵引力是一对平衡力，根据二力平衡条件可知，汽车受到的平均阻力

（2）由可知，汽车获取的机械能

由可知，匀速行驶的路程

（3）由可知，出燃油完全燃烧需要放出的热量

由可知，需要完全燃烧燃油的质量

答：（1）该汽车以额定功率9.6kW匀速行驶，当速度为10m/s时，所受平均阻力为960N；
（2）该汽车电池充满电后使用，以10m/s的速度在9.6kW的额定功率下最多可以匀速行驶的路程为135km；
（3）燃油汽车需要燃烧11.3kg的汽油。
27．(1)4.2×105；(2)121Ω；(3)1.08×103W
【详解】(1)由表可知煤油的体积为

根据可知煤油的质量

煤油温度升高10℃时，求煤油吸收热量

(2)因为定值电阻R1>R2，所以当闭合开关只有定值电阻R1工作时，电暖器处于低温档，根据可得定值电阻R1的电阻

(3)由电能表参数可知电路消耗的电能需要转2500r，则电能表的转盘转了75r消耗电能

电暖器接入电路工作100s，则电暖器的实际功率

答：(1)煤油温度升高10℃时，煤油吸收了4.2×105J的热量；
(2)R1的阻值是121Ω；
(3)让电暖器接入电路工作100s，电暖器的实际功率是1.08×103W。
