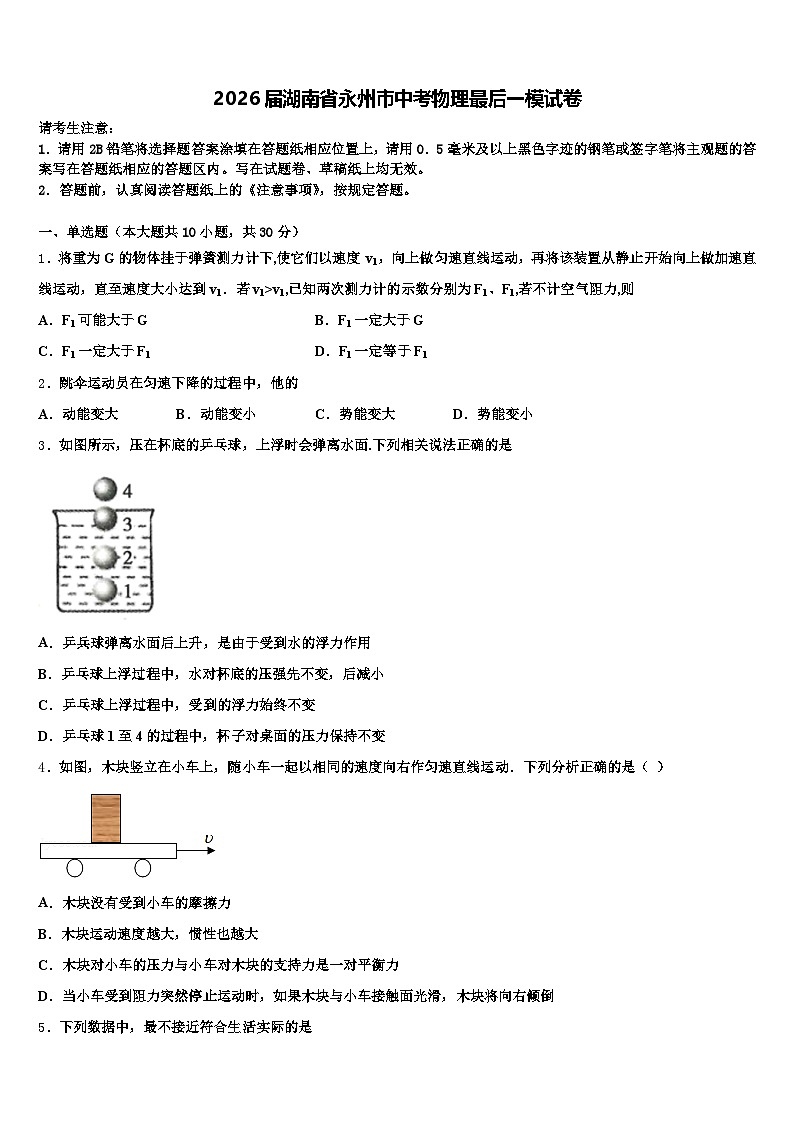

2026届湖南省永州市中考物理最后一模试卷（含答案解析）

这是一份2026届湖南省永州市中考物理最后一模试卷（含答案解析），共17页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．将重为G的物体挂于弹簧测力计下,使它们以速度 v1，向上做匀速直线运动，再将该装置从静止开始向上做加速直线运动，直至速度大小达到v1．若v1>v1,已知两次测力计的示数分别为F1、F1,若不计空气阻力,则
A．F1可能大于GB．F1一定大于G
C．F1一定大于F1D．F1一定等于F1
2．跳伞运动员在匀速下降的过程中，他的
A．动能变大B．动能变小C．势能变大D．势能变小
3．如图所示，压在杯底的乒乓球，上浮时会弹离水面.下列相关说法正确的是
A．乒兵球弹离水面后上升，是由于受到水的浮力作用
B．乒乓球上浮过程中，水对杯底的压强先不变，后减小
C．乒乓球上浮过程中，受到的浮力始终不变
D．乒乓球1至4的过程中，杯子对桌面的压力保持不变
4．如图，木块竖立在小车上，随小车一起以相同的速度向右作匀速直线运动．下列分析正确的是（ ）
A．木块没有受到小车的摩擦力
B．木块运动速度越大，惯性也越大
C．木块对小车的压力与小车对木块的支持力是一对平衡力
D．当小车受到阻力突然停止运动时，如果木块与小车接触面光滑，木块将向右倾倒

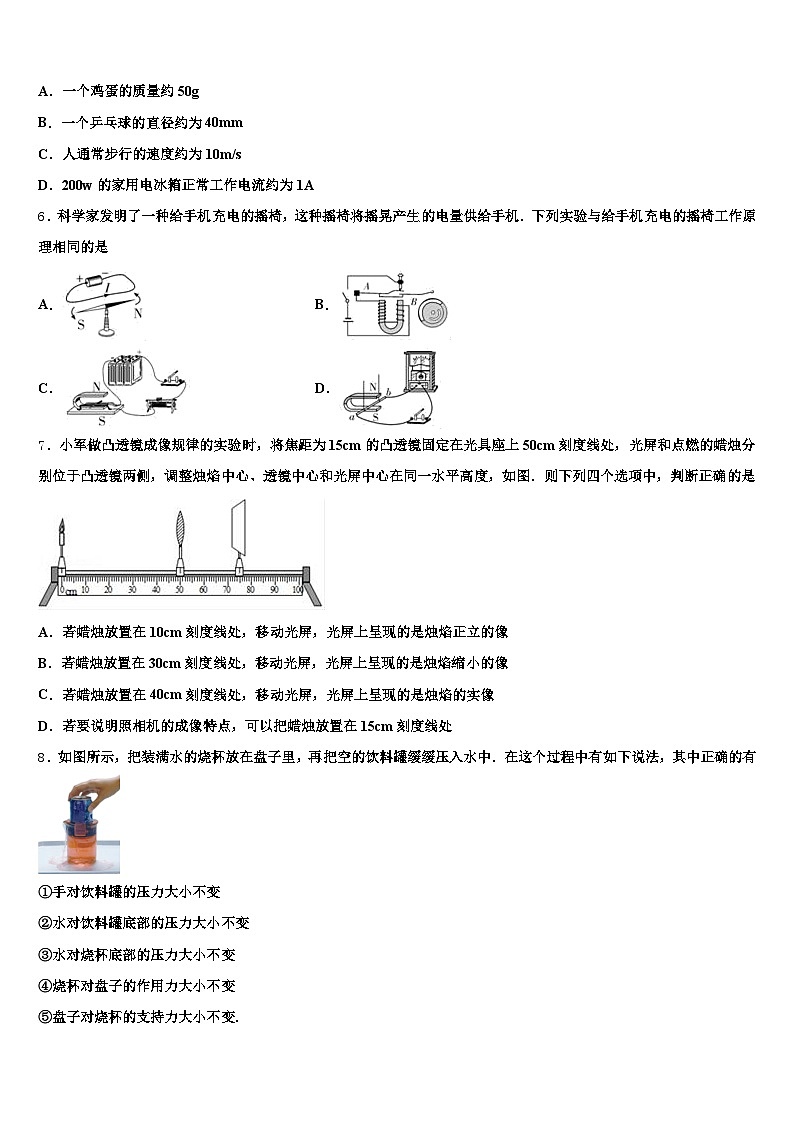

5．下列数据中，最不接近符合生活实际的是
A．一个鸡蛋的质量约50g
B．一个乒乓球的直径约为40mm
C．人通常步行的速度约为10m/s
D．200w的家用电冰箱正常工作电流约为1A
6．科学家发明了一种给手机充电的摇椅，这种摇椅将摇晃产生的电量供给手机．下列实验与给手机充电的摇椅工作原理相同的是
A．B．
C．D．
7．小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图．则下列四个选项中，判断正确的是
A．若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像
B．若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像
C．若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像
D．若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处
8．如图所示，把装满水的烧杯放在盘子里，再把空的饮料罐缓缓压入水中．在这个过程中有如下说法，其中正确的有
①手对饮料罐的压力大小不变
②水对饮料罐底部的压力大小不变
③水对烧杯底部的压力大小不变
④烧杯对盘子的作用力大小不变
⑤盘子对烧杯的支持力大小不变.
A．①②③B．③④⑤C．①②③④D．①②③④⑤

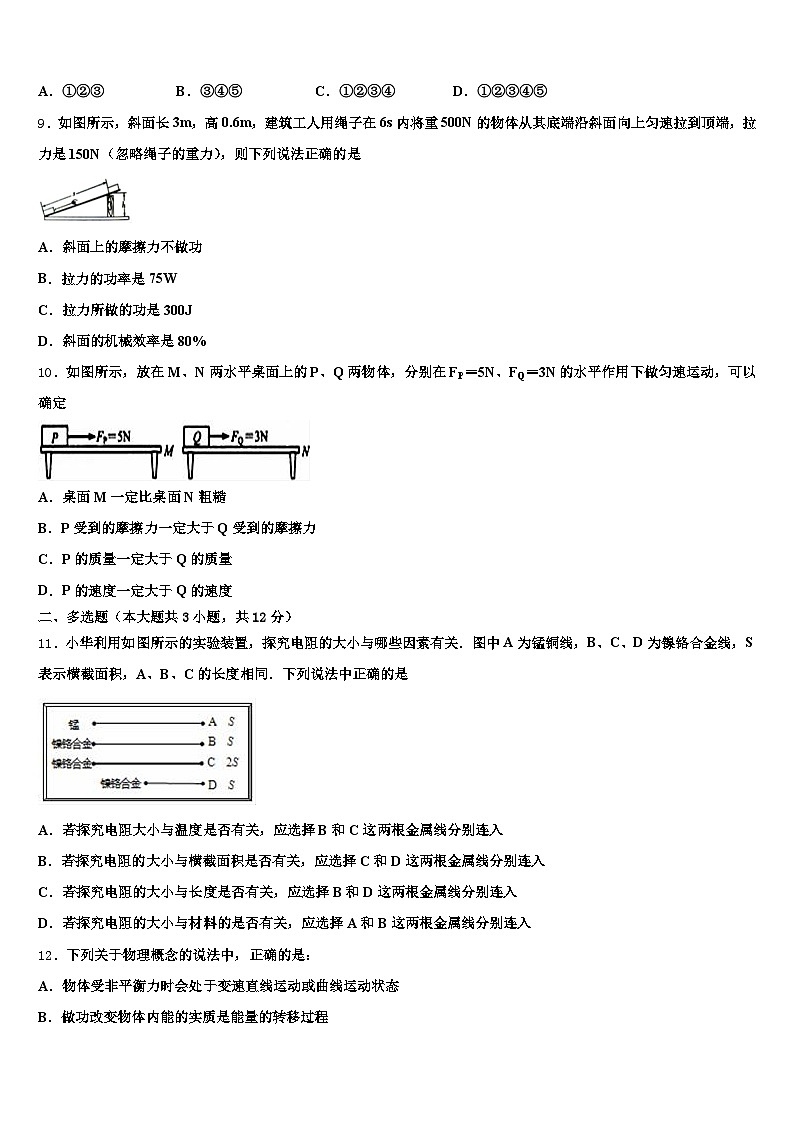

9．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力），则下列说法正确的是
A．斜面上的摩擦力不做功
B．拉力的功率是75W
C．拉力所做的功是300J
D．斜面的机械效率是80%
10．如图所示，放在M、N两水平桌面上的P、Q两物体，分别在FP＝5N、FQ＝3N的水平作用下做匀速运动，可以确定
A．桌面M一定比桌面N粗糙
B．P受到的摩擦力一定大于Q受到的摩擦力
C．P的质量一定大于Q的质量
D．P的速度一定大于Q的速度
二、多选题（本大题共3小题，共12分）
11．小华利用如图所示的实验装置，探究电阻的大小与哪些因素有关．图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同．下列说法中正确的是
A．若探究电阻大小与温度是否有关，应选择B和C这两根金属线分别连入
B．若探究电阻的大小与横截面积是否有关，应选择C和D这两根金属线分别连入
C．若探究电阻的大小与长度是否有关，应选择B和D这两根金属线分别连入
D．若探究电阻的大小与材料的是否有关，应选择A和B这两根金属线分别连入
12．下列关于物理概念的说法中，正确的是：
A．物体受非平衡力时会处于变速直线运动或曲线运动状态
B．做功改变物体内能的实质是能量的转移过程
C．音调的高低与发声体的振动频率有关
D．单位质量的某种物质，温度每升高1℃所吸收的热量，叫做这种物质的比热容
13．在“探究浮力的大小跟哪些因素有关”的实验中，小明用弹簧测力计、圆柱体、四个装有适量水和盐水的同样的烧杯，对浸在液体中的圆柱体所受的浮力进行了探究，实验装置和每次实验中弹簧测力计的示数如图所示．下列说法中正确的是
A．圆柱体浸没在水中受到的浮力为0.6N
B．比较图甲、丙、戊说明圆柱体受到的浮力大小与浸没在液体中的深度有关
C．比较图甲、丁、戊说明圆柱体受到的浮力大小与液体的种类有关
D．根据图中数据可计算出圆柱体的密度是1.5×103kg/m3
三、填空题（本大题共5小题，共10分）
14．春运期间小明乘坐的高铁动车沿直线匀速向南行驶回家，速度为270km/h合_____m/s，旁边平行铁轨上，一列普通列车以90km/h的速度也匀速向南行驶，以小明为参照物，普通列车向_____（选填“南”或”北”）行驶。
15．王宇将焦距为5cm的凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏的位置如图所示，其中明显还需要调整的是__________的高度．调整后，在光屏上恰好得到一个清晰的、倒立的烛焰的_________像，生活中的__________机是利用这一原理的．
16．我国嫦娥四号成功实现人类历史上首次月球背面软着陆．它搭载的玉兔二号任务车与“鹊桥”中继星之间是通过_____来传递信息的（选填“声波”或“无线电波”）．若任务车在月球表面匀速行驶2小时，通过的路程为0.4千米，则它的速度是_____千米/时，在此过程中以月球为参照物，任务车是_____的（选填“运动”或“静止”）．
17．如图所示，壶身与壶嘴中的水面之所以保持相平是因为____原理。放入冰箱使壶内1千克的水温度降低10℃，在此过程中水放出的热量是_____焦，这是通过_____的方式改变了水的内能。[c水=4.2×10³焦/（千克·℃）]
18．水平桌面上两个相同的玻璃缸装满了不同的液体，把两只相同的玩具鸭分别放入两个玻璃缸中，稳定后玩具鸭都漂浮在液体中，如图甲、乙所示．甲乙两图中玩具鸭受到的浮力分别为F1和F2，两液体的密度分别为ρ1和ρ2，液体对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′，则它们的大小关系为：F1____F2，ρ1____ρ2，p1____p2，p1′____p2′．
四、计算题（本大题共3小题，共29分）
19．把重为20牛的物体沿直线匀速提升6米，共用时30秒。求：
①拉力所做的功W。
②拉力所做功的功率P。
20．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌上的信息，求：
（1）养生壶中1L的水从20℃升高到85℃需要吸收多少热量？
（2）正常工作时，养生壶加热效率为91%，将（1）中的水加热需要多长时间？
（3）用电高峰期，养生壶将1L的水从20℃加热到85℃，实际用时363s，则实际电压是多少。（设养生壶的电阻和加热效率不变）。
21．天津某中学为在校师生配备了饮水机，饮水机的加热效率为．现将质量为、初温为的水在一标准大气压下加热至沸腾．已知水的比热容为求：
（1）水需要吸收的热量；
（2）烧开这些水消耗的电能．
五、作图题（本大题共2小题，共4分）
22．小球正从光滑斜面上滚下，在图中画出小球所受力的示意图．
（_____）
23．如图甲是家庭电路中的插座部分，右上角正方体小块为开关，要求同时控制二孔、三孔的插座（虚线表示背面连接），请在图乙中将其正确地连接在家庭电路中.
六、实验探究题（本大题共3小题，共15分）
24．如图所示，手用大小为300N的力F1直接将物体A匀速提升1m，F1做功为__J；若借助斜面把A匀速提升相同高度，斜面的机械效率是30%，则F2做功为__J；若借助如图的滑轮组也能把A匀速提升1m，发现绳子自由端伸长了3m，请根据该信息在如图上画出正确的连线方式．
25．在初中物理电学实验中，通常用电流表和电压表进行有关
小明同学在测定小灯泡的电功率时，选用的器材有：额定电压为2.5V的小灯泡（其阻值约为10Ω）“10Ω1A”的滑动变阻器、两节新干电池等。
①请用笔画线代替导线，帮小明同学将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大；
②小明同学连接电路后，闭合开关，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向_____端（选填“A”或“B”）移动，直至电压表的示数为2.5V时电流表示数如图丙所示，则小灯泡的额定功率是_____W。小华同学设计了如图所示的电路来测量一个阻值约为几百欧的电阻Rx，他使用的电源电压为3V，电流表量程为（0～0.6A、0～3A），电压表量程为（3～3V、0～15V）。
①小华同学须按照如图丁所示电路图连接电路后，闭合开关，观察到电流表指针不偏转，示数为零，电压表示数为2V，则他连接的电路出现该故障的原因是_____。
②排除故障换用新元件后，经检查电路完好。闭合开关，逐渐减小滑动变阻器的接入电阻至最小时，电压表有示数，但电流表的指针偏转角度很小，电流太小的原因是_____，所以按小华所设计的电路来测量这个电阻是不合适的。
③为了测出电阻Rx的阻值，老师给小华同学又提供了两个开关和一个电阻箱R（0～9999Ω 5A），电阻箱是一种可以调节电阻大小并且能够显示出阻值的变阻器，它的电路符号用表示，请你帮助小华同学设计一个能测出电阻Rx阻值的实验电路，要求电路只连接一次，将你设计的实验电路图画在图戊虚线方框中。
26．小刚在“探究杠杆的平衡条件”的实验中进行了如下操作：
（1）实验前，小刚先调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，这样做的目的是_____．
（2）小刚在调节平衡后的杠杆两边挂上钩码后，杠杆仍处于平衡，如图甲所示．现将两边的钩码各去掉一个，要想使杠杆重新平衡，则需_____（写出种方法）．
（3）小刚又进行了如图乙所示的探究，用弹簧测力计在C点竖直向上拉动，使杠杆仍然在水平位置平衡．当弹簧测方计向右倾斜时，若仍要保持杠杆在水平位置平衡，弹簧测力计的示数将_____（选填“变大“变小”成“不变”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
物体以速度向上做匀速直线运动时，受重力和弹簧测力计拉力，根据二力平衡：物体以速度向上做加速直线运动时，受重力和弹簧测力计拉力，根据运动和力的关系可知，所以故选B．
2、D
【解析】
跳伞运动员在空中匀速下降的过程中，质量不变，速度不变，所以动能不变；高度减小，所以重力势能减小。故ABC错误，D正确。
3、B
【解析】
A．乒乓球弹离水面后不再受浮力作用，由于惯性将继续上升，故A错；
B．乒乓球上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，水的深度不变，由p=ρgh可知水对杯底的压强不变；然后是露出水面到脱离水面，此过程排开水的体积变小，水的深度变小，由p=ρgh可知水对杯底的压强变小；所以乒乓球在上浮过程中，水对杯底的压强先不变、后变小，故B正确。
C．乒乓球在上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，由F浮=ρ水V排g可知受到的浮力不变；然后是露出水面到脱离水面，此过程排开水的体积变小，由F浮=ρ水V排g可知受到的浮力变小；所以乒乓球在上浮过程中，受到的浮力先不变、后变小，故C错误；
D．乒乓球自1至4的过程中，杯子对桌面的压力先不变，乒乓球弹离水面后，压力变小，故D错误；
4、A
【解析】
A．由于木块静止在小车上，不具备摩擦力产生的条件，所以它没有受到摩擦力的作用，故A符合题意；
B．物体的运动速度不影响惯性，惯性是物体保持原来动状态不变的性质，故B不符合题意；
C．一对平衡力必须是大小相等、方向相反，在同一条直线上，作用在同一物体上的．而木块对小车的压力与小车对木块的支持力不是作用在同一物体上的力，故C不符合题意；
D．小车突然停止运动，而木块由于惯性仍然保持原来的运动状态．如果木块与小车接触面光滑，木块不会倾倒，由于木块具有惯性，会向前运动，故不符合题意；
故选A。
5、C
【解析】
A、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．此选项符合实际；
B、一个乒乓球的直径约为4cm即40mm．此选项符合实际；
C、人正常步行的速度大约是1.1m/s左右．故此选项不符合实际；
D、家庭电路中电压为220V，根据P=UI可计算电流大小，当200W的电冰箱正常工作时电流约为，故此选项符合实际．
故C选项符合题意．
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
6、D
【解析】
摇椅能给手机充电，即整个过程的能量转化是机械能转化为电能，说明给手机充电的摇椅与发电机的原理相同，即是电磁感应现象；AB、这两幅图分别是奥斯特实验和电铃，说明电流周围存在磁场；C. 图中的实验说明了通电导体在磁场中受力的作用，是电动机的原理；D. 图中是探究电磁感应现象的实验，是发电机的原理，与给手机充电的摇椅工作原理相同．故选D.
点睛：（1）可充电摇椅是利用电磁感应现象制成的，摇椅转动时，使线圈切割磁感线，从而产生了感应电流，给手机充电．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．
7、D
【解析】
凸透镜成像的三种情况：
①u＞2f，成倒立、缩小的实像；②2f＞u＞f，成倒立、放大的实像；③u＜f，成正立、放大的虚像．
【详解】
凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，
A、将蜡烛移至10cm刻度线处时，物距u=50cm-10cm=40cm，u＞2f，移动光屏，就会得到倒立、缩小的实像，故A错误；
B、若蜡烛放置在30cm刻度线处，物距u=50cm-30cm=20cm，2f＞u＞f，移动光屏，就会得到倒立、放大的实像，故B错误；
C、若蜡烛放置在40cm刻度线处，物距u=50cm-40cm=10cm，u＜f，成正立放大的虚像，在光屏上不能承接，故C错误；
D、把蜡烛放置在15cm刻度线处，物距u=50cm-15cm=35cm，u＞2f，成倒立缩小的实像，照相机应用此原理，故D正确．
故选D．
8、B
【解析】
把空的饮料罐缓缓按入水中的过程中排开水的体积变大，根据F浮=ρ液gV排可知饮料罐受到的浮力变大，手对饮料罐的压力F压= F浮- G，手对饮料罐的压力变大，故①错误；
把空的饮料罐缓缓按入水中的过程中，水的深度增加，根据p=ρgh可知水对饮料罐底部的压强变大，根据F=pS可知水对饮料罐底部的压力变大，故②错误；
由于烧杯装满水，把空的饮料罐缓缓按入水中的过程中，水的深度不变，根据p=ρgh可知水对烧杯底部的压强不变，根据F=pS可知压力不变，故③正确；
烧杯底部对盘子的压力为G杯+G水+F向下-G排，根据阿基米德原理可知：F浮=G排，所以，F向下=G排，由此可知：烧杯底部对盘子的压力不变，故④正确；
盘子对烧杯的支持力和烧杯底部对盘子的压力是相互作用力，两个力的大小相等，故⑤正确．
9、B
【解析】
A、斜面上的摩擦力做负功；故A错误；
BC、拉力做功为：W总＝Fs＝150N×3m＝450J；功率为：P＝＝＝75W；故B正确、C错误；
D、有用功为：W有＝Gh＝500N×0.6m＝300J；故机械效率为：η＝＝×100%≈66.7%；故D错误；
10、B
【解析】
P受到的摩擦力大于Q受到的摩擦力，摩擦力跟压力大小和接触面的粗糙程度有关，P受到的摩擦力大，可能是因为桌面M比桌面N粗糙造成的；可能是P的质量大，重力大，对桌面的压力大造成的．故A和C不符合题意．
摩擦力大小跟物体的运动速度无关．故D不符合题意．
对于物体P来讲，水平方向上受到水平向右的拉力和水平向左的滑动摩擦力作用，这两个力是平衡力，大小相等，拉力大小是5N，所以滑动摩擦力大小是5N．
对于物体Q来讲，水平方向上受到水平向右的拉力和水平向左的滑动摩擦力作用，这两个力是平衡力，大小相等，拉力大小是3N，所以滑动摩擦力大小是3N．
故选项B正确．
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A. 若探究电阻大小与温度是否有关，应该控制材料，横截面积和长度相同， B C的横截面积不同，A错误.
B. 若探究电阻的大小与横截面积是否有关，应该控制材料，温度和长度相同，应选择B和C这两根金属线分别连入，B错误.
C. 若探究电阻的大小与长度是否有关，应该控制材料，横截面积和温度相同，应选择B和D这两根金属线分别连入，C正确.
D. 若探究电阻的大小与材料的是否有关，应该控制长度，横截面积和温度相同，所以应选择A和B这两根金属线分别连入，D正确.
故选CD.
12、ACD
【解析】
A、物体受非平衡力时，物体的运动状态发生改变，处于变速直线运动或曲线运动状态，故A正确，符合题意；
B、用做功的方法来改变物体的内能，实质上是能量转化的过程，故B错误；
C、物体的振动频率越高，我们听到声音的音调越高，即音调的高低与发声体的振动频率有关，故C正确；
D、比热容是单位质量的某种物质，温度升高1℃所吸收的热量，故D正确．
13、CD
【解析】
（1）在图甲中，测力计分度值为0.2N，示数为3N，由甲丁图，根据称重法测浮力，圆柱体浸没在水中受到的浮力：F浮＝GF示＝3N1N＝2N-------①，A错误；（2）圆柱体受到的浮力大小与控制柱体排开液体的体积和密度有关：研究柱体受到的浮力大小与浸没在液体中的深度关系时，要控制柱体排开液体的体积和密度相同，而图丙、戊中排开液体的体积是不同的，B是错误的；研究圆柱体受到的浮力大小与液体的种类的关系时，要控制排开液体的体积相同，根据称重法，比较图甲、丁、戊，可测量出圆柱体浸没在水和盐水中（排开液体的体积等于物体本身的体积）的浮力大小，故C正确；（3）由①知，圆柱体浸没在水中受到的浮力：F浮＝2N，根据阿基米德原理，F浮＝ρ水gV排＝ρ水gV，圆柱体的体积：V＝------②，圆柱体的密度：ρ＝------③，由①②③得：圆柱体的密度：ρ＝＝1.5ρ水＝1.5×103kg/m3，故D正确．故选CD．
三、填空题（本大题共5小题，共10分）
14、75 北
【解析】
v＝270km/h＝270×m/s＝75m/s；
小明坐在高铁列车上，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，以小明为参照物，普通列车向北行驶。
15、光屏 实 照相
【解析】
烛焰、凸透镜、光屏的中心没有在同一高度，像不会成在光屏的中央位置，所以要调整光屏的高度，使蜡烛、凸透镜、光屏的中心在同一直线上，像才能在光屏的中央位置；
由图可知，u＞v，成倒立、缩小的实像，照相机利用此原理制成的．
16、无线电波0.2运动
【解析】
玉兔二号任务车与“鹊桥”中继星之间是通过无线电波来传递信息的．若任务车在月球表面匀速行驶2小时，通过的路程为0.4千米，则它的速度是v＝＝0.2km/h，千米/时，在此过程中以月球为参照物，任务车相对于月球的位置发生了变化，所以是运动的．
17、连通器 4.2×104焦 热传递
【解析】
壶身与壶嘴中的水面之所以保持相平是因为连通器原理，在连通器里装有同种液体，当液体不流动时，各容器中的液面总保持相平。
水放出的热量：
Q放＝cm△t＝4.2×103J/（kg•℃）×1kg×10℃＝4.2×104J；
水放出热量、内能减少，这是通过热传递的方式减小水的内能。
18、＝ ＜ ＜ ＜
【解析】
由图和题意可知，甲、乙两个完全相同的玻璃缸装满了不同的液体，稳定后玩具鸭都漂浮在液体中，根据物体的浮沉条件可得，浮力都等于鸭子的重力，∴F1=F1；玩具鸭在甲液体中排开的液体体积大，根据=g，可知甲液体的密度小，乙液体的密度大，即ρ1ρ1，由于玻璃缸中液体的深度h相同， 根据p=ρgh可知，液体对容器底部的压强：p1p1；因甲、乙两个玻璃缸完全相同，装满液体时，根据G=mg=Vg，密度大的质量大，乙缸中液体的质量大，重力大，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满液体时对桌面的压力：；由于玩具鸭子漂浮，根据漂浮条件和阿基米德原理可知：G物=F浮=G排，即玩具鸭的重力与溢出水的重力相等，所以漂浮着玩具时玻璃缸对桌面的压力仍然，由于玻璃缸完全相同(底面积相同)，则由p=可知，此时缸对桌面的压强相等，即：p′1p′1．
四、计算题（本大题共3小题，共29分）
19、（1）120J （2） 4W
【解析】
①匀速提升物体时，拉力：F=G=20N，拉力做的功：W=Fs=20N×6m=120J；
②拉力做功的功率：P===4W.
20、（1）2.73×105J；（2）248s；（3）182V。
【解析】
（1）由ρ＝得，水的质量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J；
（2）由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶工作时间：
t＝＝≈248s；
（3）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝40Ω；
在用电高峰时，养生壶仍然将1L水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
根据W＝t可知，养生壶的实际电压：
U实＝=≈182V。
21、（1）1.26×107J；（2）1.4×107J
【解析】
（1）水需要吸收的热量
Q吸=cm（t－t0）=4.2×103J/(kg·℃)×40kg×（100℃－25℃）=1.26×107J．
（2）由可得，烧开这些水消耗的电能
=1.4×107J．
答：（1）水需要吸收的热量为1.26×107J；（2）烧开这些水消耗的电能1.4×107J；
五、作图题（本大题共2小题，共4分）
22、
【解析】
由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：
23、
【解析】
为了安全，对于两孔插座，左零线，右火线；三孔插座中上孔接地线，左孔接零线，右孔接火线；且开关接在火线和用电器之间，如下图：
．
六、实验探究题（本大题共3小题，共15分）
24、300 1000、略
【解析】
直接提物体对物体做功W1=FS=Gh=300N×1m=300J；借助斜面把A匀速提升相同高度，斜面的机械效率是30%，则η=W1/W2；W2=W1/η=300J/30％=1000J；若借助滑轮组也能把A匀速提升1m，发现绳子自由端伸长了3m，则绳子股数n=3,绳子固定端固定在动滑轮上，作图如下：
25、 B 0.65 电流表被短路；②；③如图2或图3所示 电源电压太小（或电阻太大）
【解析】
（1）闭合开关时滑动变阻器连入电路的电阻最大，故将变阻器B接线柱连入电路中，额定电压为2.5V的小灯泡，电压表选用小量程与灯并联，其阻值约为10Ω，由欧姆定律，灯正常发光时的电流为： ＝0.25A，故电流表选用小量程与灯串联，如下图1所示：
②灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为1.6V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压2.5V；电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65 W；
（2）①因为电流表指针不偏转，示数为零，所以可能是电流表出现了短路或Rx出现了断路；图中电压表测待测电阻的电压，又因为电压表的示数不等于电源电压，则不是由于电阻断路造成的（若电阻断路，则电压表与电源连通，电压表示数应为3V），故可判断电路的故障是电流表短路；
②由于电源电压为3V，而电阻Rx的阻值大约为几百欧，根据欧姆定律可知电路中的电流太小，原因是电源电压太小（或电阻太大）；所以按小明所选的器材不能用伏安法测出该电阻的值。
③电源电压为3V，根据分压原理知道，当两个串联的电阻阻值大小相等时，每个电阻分得的电压也相等，所以可以将Rx与电阻箱串联，电压表并联在Rx的两端，改变电阻箱连入电路中的电阻大小，当电压表示数为1.5V时，则电阻箱的阻值等于待测电阻的阻值，电路如图2所示：
另解：只闭合S、S1，将待测电阻与变阻器串联，电压表与待测电阻并联，移动变阻器的滑片，使电压表示数U；只闭合S、S2，将电阻箱与变阻器串联，电压表与电阻箱并联，移动变阻器的滑片，使电压表示数U；根据等效替代法，则电阻箱的阻值等于待测电阻的阻值；如图3所示；
26、便于测量力臂 将左侧的钩码向左移动一格 变大
【解析】
（1）调节两端的平衡螺母，使杠杆在水平位置平衡，力臂在杠杆上，方便测出力臂大小；
（2）设一个钩码的重力为G，左边挂两个钩码，力臂为三格；右边挂三个钩码，力臂为两格．两边各去掉一个钩码后，由杠杆的平衡条件可得，左边：G×3L＝3GL，右边：2G×2L＝4GL，故现在左边力臂变为4格，将左侧的钩码向左移动一格．
（3）若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力的力臂不变，仍要保持杠杆在水平位置平衡，弹簧测力计的示数将变大．
型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1210W
容 量
1.5L
