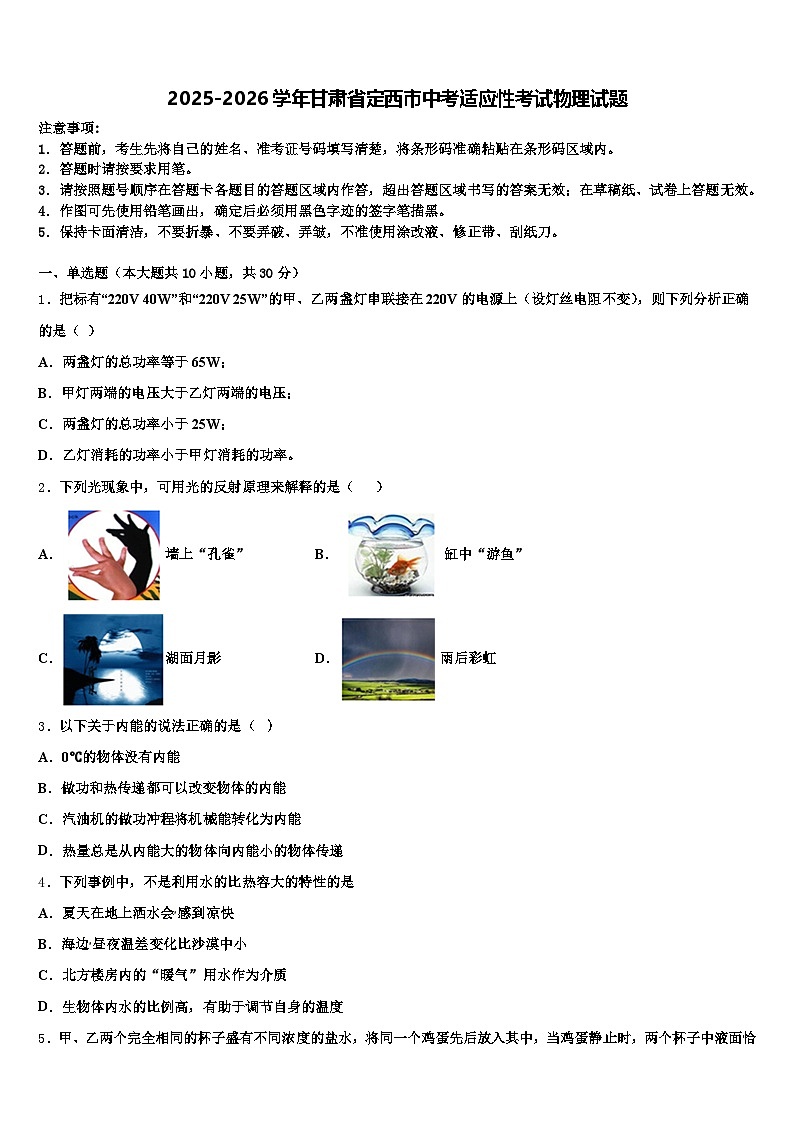

2025-2026学年甘肃省定西市中考适应性考试物理试题（含答案解析）

这是一份2025-2026学年甘肃省定西市中考适应性考试物理试题（含答案解析），共17页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．把标有“220V 40W”和“220V 25W”的甲、乙两盏灯串联接在220V的电源上（设灯丝电阻不变），则下列分析正确的是（ ）
A．两盏灯的总功率等于65W；
B．甲灯两端的电压大于乙灯两端的电压；
C．两盏灯的总功率小于25W；
D．乙灯消耗的功率小于甲灯消耗的功率。
2．下列光现象中，可用光的反射原理来解释的是（ ）
A．墙上“孔雀”B．缸中“游鱼”
C．湖面月影D．雨后彩虹
3．以下关于内能的说法正确的是（ ）
A．0℃的物体没有内能
B．做功和热传递都可以改变物体的内能
C．汽油机的做功冲程将机械能转化为内能
D．热量总是从内能大的物体向内能小的物体传递
4．下列事例中，不是利用水的比热容大的特性的是
A．夏天在地上洒水会感到凉快
B．海边昼夜温差变化比沙漠中小
C．北方楼房内的“暖气”用水作为介质
D．生物体内水的比例高，有助于调节自身的温度

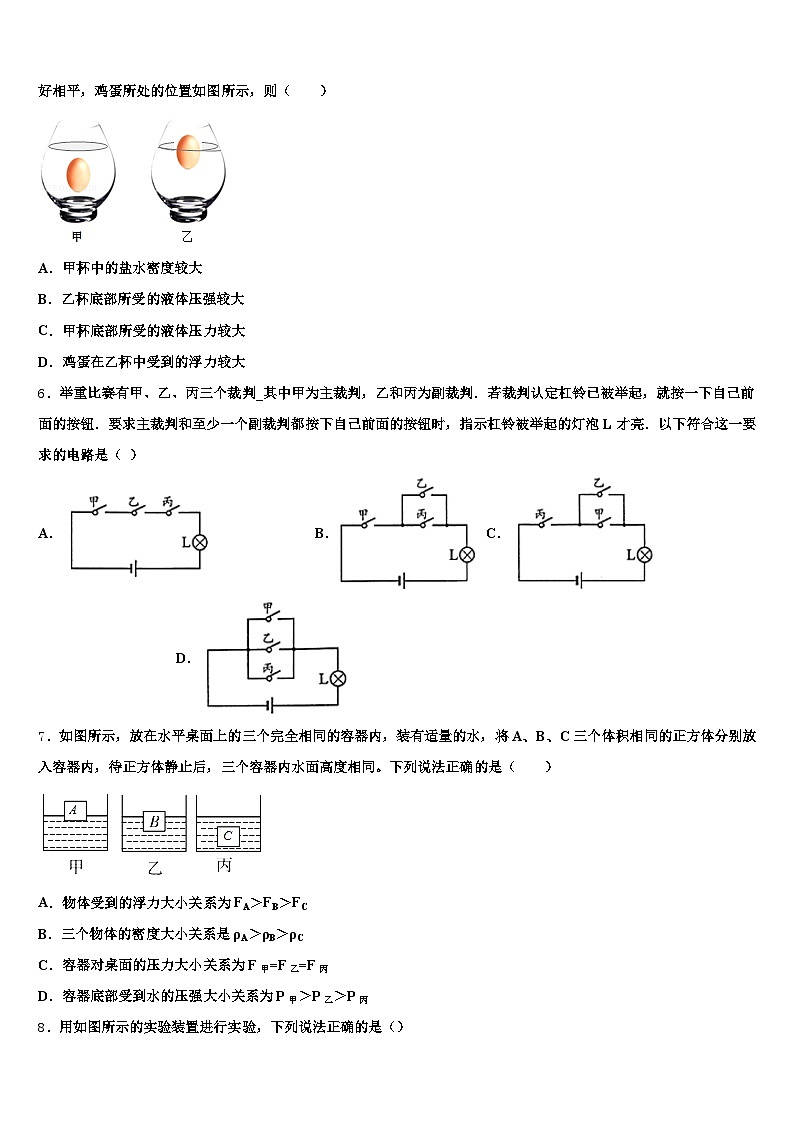

5．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（ ）
A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
6．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
7．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙
D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙

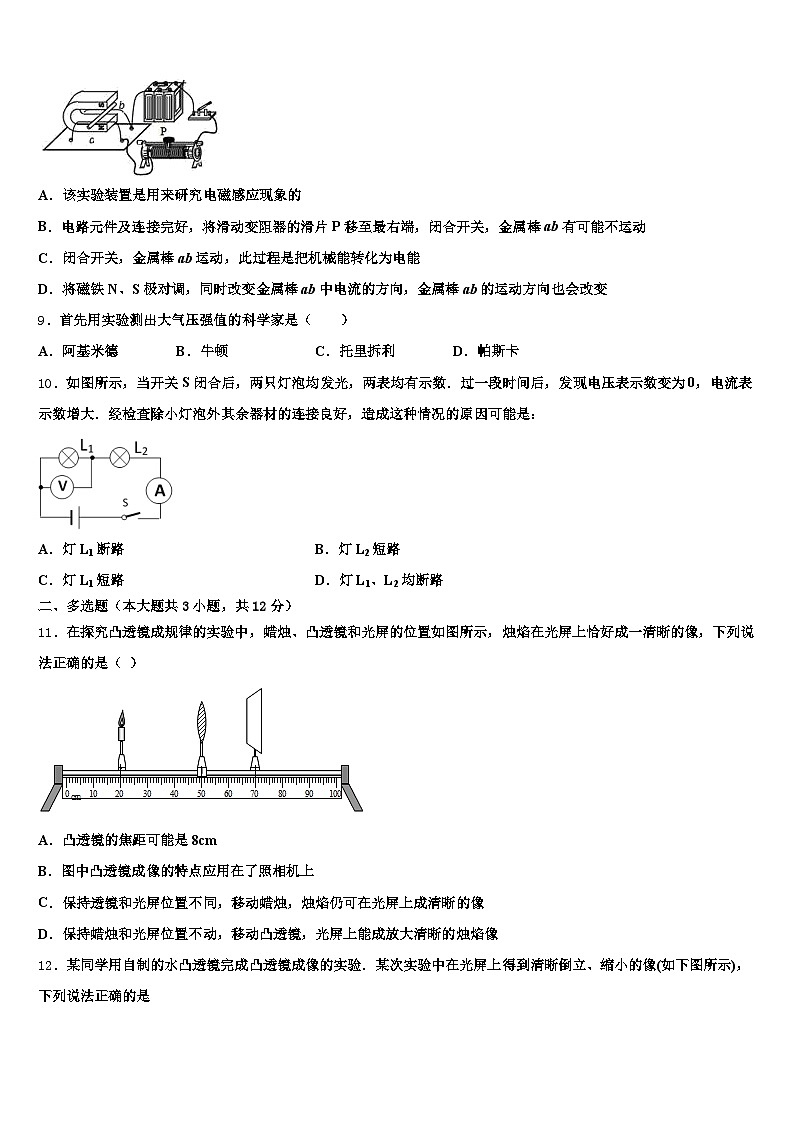

8．用如图所示的实验装置进行实验，下列说法正确的是（）
A．该实验装置是用来研究电磁感应现象的
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
9．首先用实验测出大气压强值的科学家是（ ）
A．阿基米德B．牛顿C．托里拆利D．帕斯卡
10．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是：
A．灯L1断路B．灯L2短路
C．灯L1短路D．灯L1、L2均断路
二、多选题（本大题共3小题，共12分）
11．在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（ ）
A．凸透镜的焦距可能是8cm
B．图中凸透镜成像的特点应用在了照相机上
C．保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像
D．保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
12．某同学用自制的水凸透镜完成凸透镜成像的实验．某次实验中在光屏上得到清晰倒立、缩小的像(如下图所示)，下列说法正确的是
A．此时凸透镜的焦距大于15cm
B．将蜡烛运离凸透镜，应使光屏靠近凸透镜才能再次得到清晰的像
C．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小
D．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，这可以解释远视眼的形成原因
13．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动，下列选项中属于平衡力的是（ ）
A．木块受到的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力
C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力
三、填空题（本大题共5小题，共10分）
14．石头落入水中，激起的水波从石头入水处向四周传播，如图甲所示，图乙是俯视水向外传播的波纹示意图，其中实线表示水波的峰，虚线表示水波的谷。已知水波向外的传播是匀速直线运动。水波向外传播的过程中，波纹的幅度逐渐减小，说明水波向外传播过程中，______减小。水波从振源O处径向向外传播的过程中，相邻两个波峰距离ab_____（选填“大于”、“小于”或“等于”）相邻两个波谷距离cd。若水面上有个小浮标（图甲中小黑点），当水波向外传播过程中，小浮标的运动情况是______（填“沿波动方向运动”或“上下来回运动”）
15．如图A所示，电源电压是３V，灯Ｌ与定值电阻Ｒ并联．图B是灯Ｌ和电阻Ｒ的电流随电压变化关系的图象，从图象看_________是灯Ｌ的图象（填“甲”或“乙”），电阻Ｒ的阻值是_________Ω．当灯两端的电压为２V时电路消耗的总功率为_________W．
16．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器最大阻值为_____Ω，电源电压为_______V。
17．如图是洗衣机的三脚插头，其中的a插脚与洗衣机的_____相接．有些人将该插脚折弯不用插进插座，洗衣机仍能工作，但有隐患．其隐患具体是：_____．
18．如右图所示，三个质量相等、形状不同、底面积相同的容器，它们都装有高度相同的同种液体，比较它们对容器底部的压强大小关系是_____，它们对容器底的压力大小关系是_____，它们对桌的压力大小关系是_____，它们对桌面压强的大小关系是_____。（四空分别用p、F、F′、p′加下标表示。）
四、计算题（本大题共3小题，共29分）
19．琪琪从世博会带回一个工艺品，她想知道这个工艺品的密度，于是进行了实验。请你根据下图所示的实验数据推算：（g取10N/kg）
工艺品此时所受的浮力。工艺品的密度。
20．风能是清洁环保的可再生能源，风力发电日益受到人们的重视．如图，某风力发电机工作时，通过叶片旋转面积的风力的功率P风＝3000v3（其中v为风速）．若风速10m/s，则发电机1h输出的电能约960kW•h，求：
发电机的输出功率；发电机的发电效率．
21．在下图所示电路中，电源电源为9V且保持不变，灯泡上标有“6V 6W”字样，滑动变阻器上标有“15Ω 1A”的字样, 电流表的规格为“0～0.6A”,电压表的规格为“0～15V”．（假设小灯泡的电阻保持不变）求：
灯泡正常发光时的电流；当电流表示数为0.4A时，电压表的示数；为了保证电路安全，滑动变阻器接入电路中的最小阻值；电路消耗总功率的变化范围．（计算结果保留一位小数）
五、作图题（本大题共2小题，共4分）
22．小磁针静止时的位置如图所示，请标出电源“+”“-”极和磁感线的方向．
（____）
23．“节约用水，人人有责”，如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作一个杠杆，按下关水，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1．
六、实验探究题（本大题共3小题，共15分）
24．学校物理兴趣小组测量一种矿石的密度。现有器材：小矿石块、天平（含砝码）一个烧杯、足量的水、细线。小组同学们设计了一种测量矿石密度的方案如下：
（1）调节天平前应将游码移到标尺的_____处，然后调节_____使横梁平衡。
（2）调节天平平衡后，小明用天平测量矿石块的质量，如图1所示，指出实验操作中的错误：_____。
（3）改正错误后，小明用正确的方法称矿石块的质量，平衡时放在盘中的砝码和游码在标尺上的位置如图2所示，则矿石块的质量m0为_____g。
（4）在烧杯中倒满水，称出烧杯和水的总质量m1，将矿石块轻轻放入装满水的烧杯中，矿石块沉入杯底，烧杯溢岀水后，将烧杯壁外的水擦干净，称出此时烧杯、杯内矿石和水的总质量m2；则矿石密度的表达式为：ρ矿石＝_____（用m0、m1、m2、ρ水来表示）。
25．小军在综合实践活动中，利用天平（砝码）、量筒、烧杯和细线等器材，对某种合金和水进行了探究
小军首先对该种合金材料制成的不同合金块进行探究．
①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，则应将平衡螺母向___（选填“左”或“右”）端调节；
②图2是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为___g；
③图3是他用量筒测最②中合金块体积的情景，则该合金块的体积是___cm3；
④换用大小不同的合金块，重复上述测量．他得到不同合金块的质量与体积的关系图像如图4所示．由图像可知，合金块的质量与体积成___比；
⑤通过上述探究，若合金块的体积为l0cm3，则它的质量m=___g；小军接着对水进行探究，描绘出质量与体积的关系图线如图5中甲所示．他分析后发现，由于误将烧杯和水的总质量当作了水的质量，导致图线甲未经过坐标原点．由此推断：水的质量与体积的关系图线应是___（选填图5中“乙”、“丙”或“丁”）
26．某实验小组的同学通过图甲所示的电路进行实验探究．
（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路 B．R断路 C．R短路
（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝_____Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了_____；
（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0V，则它的额定功率为_____W．
（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．两灯功率不是额定功率，所以总功率不是两灯额定功率之和，故A错；
，
，
B D．因为串联电流相等，甲灯电阻小，所以电压也小，消耗的功率也小，故B、D错；
C．此时电路电流：
，
两盏灯的总功率：
，
故C正确；
故选C。
2、C
【解析】
A．墙上“孔雀”属于影子，由光的直线传播形成的，故A不符合题意；
B．缸中“游鱼”是光的折射现象，故B不符合题意；
C．平静湖面上月亮的倒影，属于平面镜成像，由于光的反射形成的，故C符合题意；
D．雨后彩虹，太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D不符合题意。
故选C。
3、B
【解析】
A．一切物体都有内能，所以0℃的物体也有内能，故A错误；
B．做功和热传递都可以改变物体的内能，故B正确；
C．汽油机的做功冲程将内能转化为机械能，故C错误；
D．热量总是从温度高的物体向温度低的物体传递，故D错误；
故应选B．
4、A
【解析】
A．夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B．沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故B不符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故C不符合题意；
D．生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，故D不符合题意。
5、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
6、B
【解析】
由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联，故选B．
7、C
【解析】A、由图可知， VA排VB排VC排，根据阿基米德原理可得浮力的大小关系为：FAFBFC，故A错误；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FAFBFC，故GAGBGC；因为体积相同，由ρ＝知：ρAρBρC，故B错误；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，故D错误；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙故C正确。故选：C。
点睛：根据阿基米德原理判断物体受到的浮力大小关系；利用浮沉条件判断物体密度与水的密度大小关系；根据阿基米德原理可知，物体受到的浮力等于物体排开液体的重力；利用p＝ρgh判断容器底受到水的压强关系。
8、B
【解析】
A．由图可知，该实验图中有电源，探究的是通电导体在磁场中受力运动的情况，故A错误；
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，此时滑动变阻器接入电路的电阻最大，根据欧姆定律可知，电路中的电流较小，产生的力较小，金属棒ab有可能不运动，故B正确；
C．通电导体在磁场运动时，电能转化为机械能，故C错误；
D．通电导体运动的方向与磁场的方向、电流的方向有关，将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向不变，故D错误．
9、C
【解析】
托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验，所以，首先用实验测出大气压值的科学家是托里拆利，故选C．
10、C
【解析】
A．如果灯L1断路，则会造成电压表、L2和电流表串联，此时电压表有明显示数，几乎是电源电压，而电流表示数为零．这与题中现象不符．
B．如果灯L2短路，电路中就只有灯L1发光，此时L1两端电压为电源电压，所以电压表示数会变，电流表示数变大．这与题中现象不符．
C．如果灯L1短路，则电压表也会被短路，造成电压表无示数；此时电路中只有灯L2，电阻变小，电流变大．故C正确．
D．如果灯L1、L2都断路，则整个电路断路，电路中无电流，两表都无示数．这与题中现象不符．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
B．由图可知，此时的物距为30cm，物距大于像距，成的是倒立、缩小的实像，其应用是照相机，故B正确；
A．若凸透镜的焦距为8cm，由图可知物距u=30cm，大于2倍焦距，像距为20cm，像距位于1倍焦距和2倍焦距之间，不能满足要求，故A错误；
C．保持透镜和光屏位置不同，移动蜡烛，此时应移动光屏，烛焰才可能在光屏上成清晰的像，故C错误；
D．由图知，此时像距小于物距，所以在光屏上成倒立、缩小的实像．若将蜡烛和光屏互换位置，此时像距大于物距，根据光路的可逆性，此时应成倒立、放大的实像，故D正确；
12、BC
【解析】
由图中可以看出，物距大于像距，在屛上得到清晰缩小的实像，此时u＞2f，因为此时物距u=40.00cm-10.00cm=30cm，所以f＜15cm，故A选项错误；
根据凸透镜成像规律可知，当增大物距时，像距要减小，所以将蜡烛运离凸透镜，应使光屏靠近凸透镜才能再次得到清晰的像，故B正确；
当他继续向凸透镜内注水，透镜的聚光能力变强，使水凸透镜的焦距变小，光线会比注水前要提前交汇，所以像会向透镜方向移动，根据凸透镜成实像时，物远像小像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜移动，而且像变小，以上规律也阐述了近视眼矫正的原理，故C选项正确D选项错误．
13、AC
【解析】
试题分析：一对平衡力要同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反；木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误，故选AC．
考点：平衡力的辨别
三、填空题（本大题共5小题，共10分）
14、能量 等于 上下来回运动
【解析】
水波向外传播的过程中，波纹的幅度逐渐减小，说明水波的能量在逐渐减小；
波长是相邻两个波峰或波谷之间的距离，所以相邻的两个波峰的距离ab与相邻两个波谷的距离cd都等于一个波长，两个距离是相等的。石头竖直落入水中，当水波向外传播过程中，水平方向没有力的作用，故小浮标的运动情况是上下来回运动。
15、乙；5Ω；1．8W
【解析】
考虑灯泡电阻受温度影响所以其图象应为曲线，所以乙是灯L的图象．从图中读取一组电压值和电流值根据欧姆定律计算R＝＝5Ω当灯两端的电压为2V时，通过灯泡的电流为0.2A，通过电阻的电流为0.4A, I＝IL+IR＝0.2A+0.4A＝0.6A电路的总功率：P＝U′I＝3V×0.6A＝1.8W
分析图象时应考虑灯泡电阻受温度的影响较大，根据欧姆定律可计算电阻R的阻值，根据电功率公式可计算灯两端的电压为2V时电路消耗的总功率．
16、10 3
【解析】
由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，由图象可知，Ia＝0.6A，由可得，电源的电压U＝IaR1＝0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，Ib＝0.2A，Ub＝2V，则滑动变阻器的最大阻值：，因串联电路中总电压等于各分电压之和，所以，电源的电压U＝IbR1+Ub＝0.2A×R1+2V，因电源的电压不变，所以0.6A×R1＝0.2A×R1+2V，解得：R1＝5Ω，电源的电压U＝IaR1＝0.6A×5Ω＝3V。
17、金属外壳 万一洗衣机的金属外壳和电源火线之间的绝缘损坏，洗衣机外壳带电，会对人造成伤害．
【解析】
考点：插座的构造与工作方式．
专题：应用题；简答题．
分析：三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生；a插脚插入插座时让金属外壳与大地相连，若漏电则先跳闸而防止触电．
解答：解：a插脚插入插座，可以使洗衣机的金属外壳与大地相通；若将插脚折弯不用插进插座，洗衣机仍能工作，但万一洗衣机的金属外壳和电源火线之间的绝缘皮损坏，使洗衣机外壳带电，人接触会发生触电事故．
故答案为金属外壳；万一洗衣机的金属外壳和电源火线之间的绝缘皮损坏，使洗衣机外壳带电，人接触会发生触电事故．
点评：本题考查了洗衣机、电冰箱等家用电器都使用三孔插座的原因（防止触电），要明白其中的道理，用好a插脚，防止触电事故的发生．
18、p1＝p2＝p3F1＝F2＝F3F1′＞F2′＞F3′p1′＞p2′＞p3
【解析】
三个容器内都装有高度相同的同种液体，由液体压强公式p＝ρgh得：
三容器底部所受液体的压强关系是p1＝p2＝p3；
∵三个容器底面积相同，由F＝pS得：三容器底部所受液体的压力关系是F1＝F2＝F3；
三个容器底面积相同，形状不同，装有相同高度的液体。则体积关系为：V1＞V2＞V3；
∵都装有高度相同的同种液体，∴根据m＝ρV可知，m1＞m2＞m3，
∵F′＝G容+G液＝（m容+m液）g，且三个容器质量相等，
∴三个容器对桌面的压力F1′＞F2′＞F3′，
∵三个容器底面积相同，
∴由p＝得：三个容器对桌面的压强关系是p1′＞p2′＞p3′。
四、计算题（本大题共3小题，共29分）
19、（1）1N。（2）2×103kg/m3。
【解析】
（1）排开水的质量：
m排＝m1﹣m3＝0.35kg﹣0.25kg＝0.1kg，
则浮力F浮＝G排＝m排g＝0.1kg×10N/kg＝1N；
（2）m工艺品＝m2﹣m3＝0.45kg﹣0.25kg＝0.2kg，
由ρ＝得：
工艺品的体积：V工艺品＝V排＝＝＝1×10﹣4m3，
工艺品的密度：
ρ工艺品＝＝＝2×103kg/m3。
20、（1）9.6×105W（2）32%
【解析】
（1）发电机的输出功率：P输＝＝960kW=9.6×105W；
（2）若风速10m/s，则风力的功率：P风＝3000v3＝3000×（10）3W＝3×106W，发电机的发电效率：η＝×100%＝×100%＝32%．
21、（1）1A；（2）6.6V；（3）9Ω；（4）3.9W至5.4W
【解析】
解答：由于图可以看出灯泡和滑动变阻器串联电压表测滑动变阻器两端的电压，（1）灯泡正常发光时的电流：I==1A（2）当电流表示数为0.4A时，电压表的示数
根据P=得灯泡的电阻RL=6Ω, 当电流表示数为0.4A时，根据欧姆定律得灯泡两端的电压UL=IRL=0.4=2.4V电压表的示数UV=U=9V
（3）为了保证电路安全，电流表示数不超过0.6A，当电流表示数是0.6A时滑动变阻器接入电路中的最，此时灯泡两端的电压U2=IARL=0.6AΩ=3.6V, 滑动变阻器端的电压U滑=U=9V=5.4V则Rmin===9Ω（4）当电路中的电流最大时电路消耗的功率最大Pmax=UIA=9V=5.4W当滑动变阻器接入电路中的阻值最大时，电路消耗的功率最小此时电路中的电流Imin=电路消耗的.最小功率Pmin=UImin=9V0.43A=3.9W所以电路消耗总功率的变化范围3.9W至5.4W
五、作图题（本大题共2小题，共4分）
22、
【解析】
由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极．
外部磁感线由N指向S极；由安培定则可得电流由右侧流入，故具体如下图：
23、
【解析】
试题分析：力臂是支点到力的作用线的距离，从支点O向力F2的作用线所作的垂线段就是阻力臂L2；在A点的动力最小时，就是力臂最大时，最大的力臂就是支点与力的作用点的连线，这个力通过力的作用点垂直于力臂，如上图所示．
【考点定位】力和力臂的画法
六、实验探究题（本大题共3小题，共15分）
24、零刻度线 平衡螺母 称量过程中，用手直接拿砝码了 47.4
【解析】
（1）调节天平时应将游码移至标尺零刻度线处，然后调节平衡螺母，使天平横梁平衡；
（2）由图1可知：在称量过程中，小明用手拿砝码了，这样会使砝码生锈；
（3）由图2可知，矿石的质量m0=20g+20g+5g+2.4g=47.4g；
（4）溢出水的质量m溢=m1+m0-m2。
由于矿石块沉入杯底，则矿石块的体积等于溢出水的体积，
V矿石=V溢=，
矿石密度ρ=。
25、左 34 5 正 68 丙
【解析】
(1) ①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图A所示，则应将平衡螺母向左端调节；
②物体的质量：
m=20g+10g+4g=34g．
③合金块的体积：
V=15mL-10mL=5mL=5cm3.
④同种合金块质量与体积的关系图像如图D所示，由图像可知，合金块质量与体积成正比．
⑤由②③可知，合金块的体积V1=5cm3，质量m1=34g．若合金块的体积为V2=10 cm3，则质量m2有：
V1:V2=m1:m2，
；
（2）因为水的密度小于合金块的密度，则其质量与体积的比值小，在合金曲线下方，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，所以水的质量与体积的关系图线应是丙．
26、C 10 减小误差 0.8 灯丝电阻会随温度而发生变化
【解析】
（1）逐一分析每个选项，找出正确答案；
（2）根据图线，由欧姆定律求电阻大小；
（3）多次测量取平均值可减小误差；
（4）根据测量数据绘成如图丙所示的图象，找出灯L的额定电压为2.0V通过的电流大小，根据P＝UI求它的额定功率；
（5）灯丝电阻会随温度而发生变化．
【详解】
（1）A．若滑动变阻器断路，则整个电路断路，两表都没有示数，不符合题意；
B．若R断路，则电流表没有示数，电压表与变阻器串联，测电源电压有示数，不符合题意；C．若R短路，则电压表没有示数，电流表有示数，符合题意；
故选C；
（2）根据测量数据绘成如图乙所示的直线，由欧姆定律，由图象可知定值电阻：
R＝＝10Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为减小误差；（4）根据测量数据绘成如图丙所示的图象，当灯L的额定电压为2.0V，通过的电流为0.4A．则它的额定功率为 P＝U′I′＝2V×0.2A＝0.8W；
（5）因灯丝电阻会随温度而发生变化，不是一个定值，故灯丝的U﹣I图象不是一条直线．
