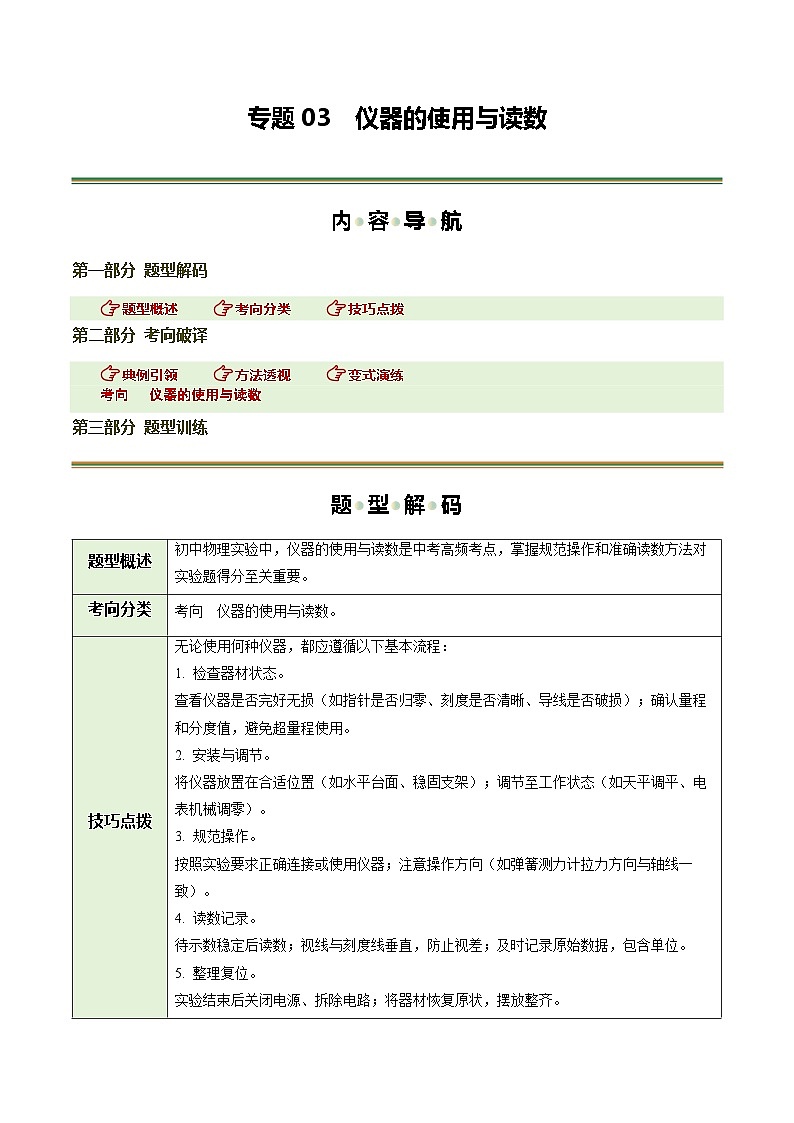

内●容●导●航
第一部分 题型解码
题型概述 考向分类 技巧点拨
第二部分 考向破译
典例引领 方法透视 变式演练
考向 仪器的使用与读数
第三部分 题型训练
题●型●解●码
考●向●破●译

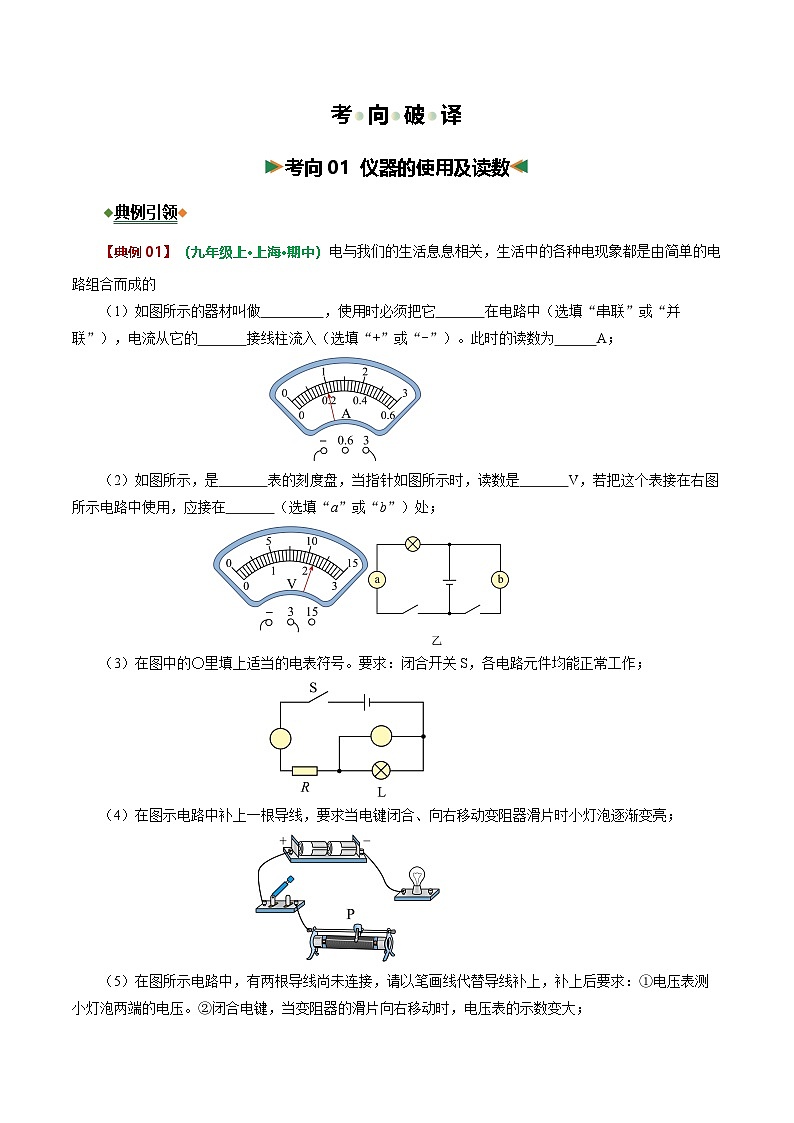

考向01 仪器的使用及读数
典例引领
【典例01】（九年级上·上海·期中）电与我们的生活息息相关，生活中的各种电现象都是由简单的电路组合而成的
（1）如图所示的器材叫做 ，使用时必须把它 在电路中（选填“串联”或“并联”），电流从它的 接线柱流入（选填“+”或“-”）。此时的读数为 A；
（2）如图所示，是 表的刻度盘，当指针如图所示时，读数是 V，若把这个表接在右图所示电路中使用，应接在 （选填“a”或“b”）处；
（3）在图中的○里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作；
（4）在图示电路中补上一根导线，要求当电键闭合、向右移动变阻器滑片时小灯泡逐渐变亮；
（5）在图所示电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压。②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大；

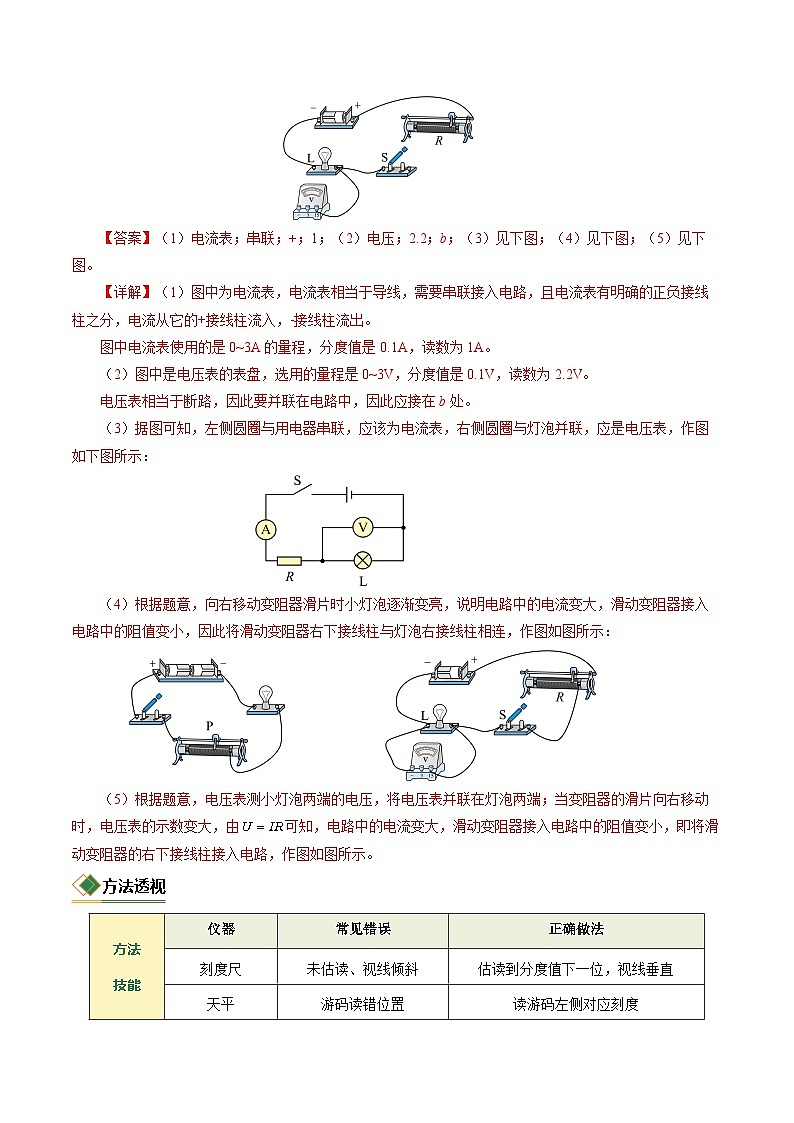

【答案】（1）电流表；串联；+；1；（2）电压；2.2；b；（3）见下图；（4）见下图；（5）见下图。
【详解】（1）图中为电流表，电流表相当于导线，需要串联接入电路，且电流表有明确的正负接线柱之分，电流从它的+接线柱流入，-接线柱流出。
图中电流表使用的是0~3A的量程，分度值是0.1A，读数为1A。
（2）图中是电压表的表盘，选用的量程是0~3V，分度值是0.1V，读数为2.2V。
电压表相当于断路，因此要并联在电路中，因此应接在b处。
（3）据图可知，左侧圆圈与用电器串联，应该为电流表，右侧圆圈与灯泡并联，应是电压表，作图如下图所示：
（4）根据题意，向右移动变阻器滑片时小灯泡逐渐变亮，说明电路中的电流变大，滑动变阻器接入电路中的阻值变小，因此将滑动变阻器右下接线柱与灯泡右接线柱相连，作图如图所示：

（5）根据题意，电压表测小灯泡两端的电压，将电压表并联在灯泡两端；当变阻器的滑片向右移动时，电压表的示数变大，由可知，电路中的电流变大，滑动变阻器接入电路中的阻值变小，即将滑动变阻器的右下接线柱接入电路，作图如图所示。

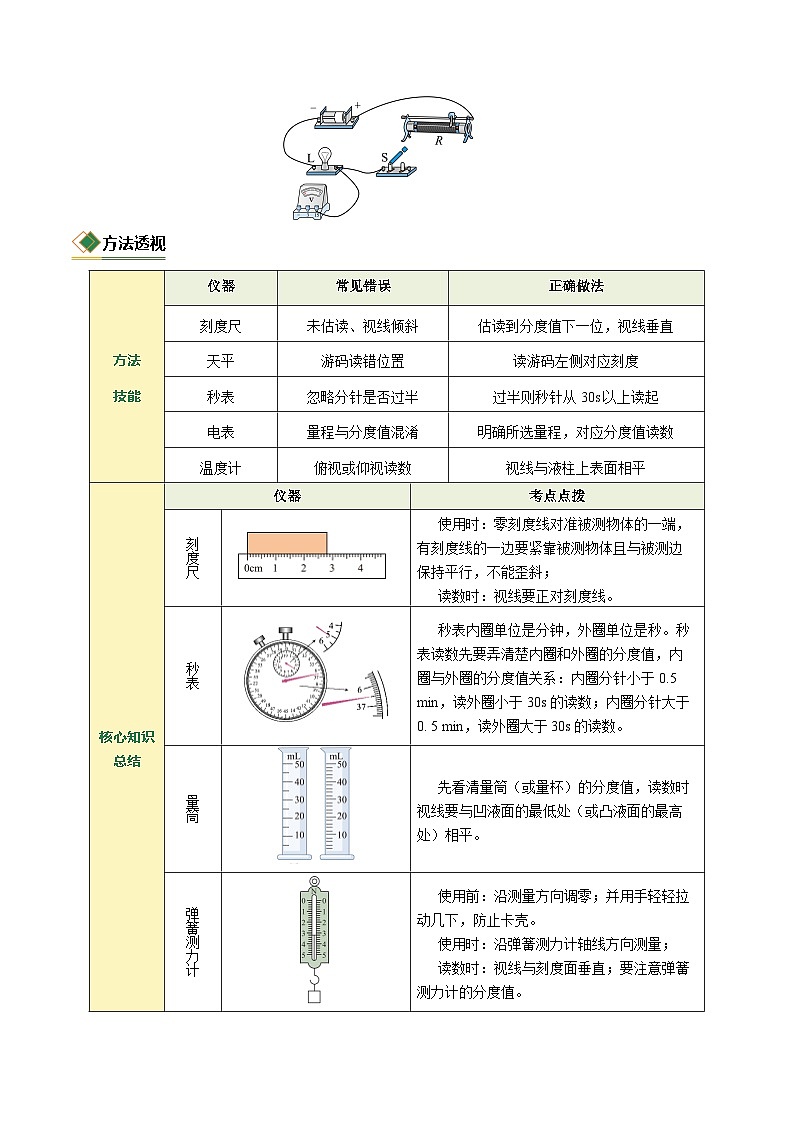

方法透视
变式演练
【变式01】（2025·普陀·期末）测量是中学生必备的基本技能之一、请结合使用过的实验仪器解答以下问题：
如图所示，测量木块的长度是 cm；停表的读数是 s；常用温度计是利用液体 性质制成的，此时的体温计读数是 ℃。
【答案】 3.2或3.3 187.5 热胀冷缩 37.1
【详解】刻度尺分度值为1mm，木块左端对齐0.0cm，右端对齐3.25cm，所以长度为3.2cm（或3.3cm）。
由图可知，小表盘的指针位于“3”和“4”之间，且偏向于“3”一侧，故可知小表盘的读数为3min；因大表盘的分度值为0.1s，且小表盘的指针偏向于“3”一侧，故可知大表盘的读数为7.5s，则该秒表的读数为3 min7.5s=187.5s
常用液体温度计（如水银、酒精温度计）是利用液体热胀冷缩的性质制成的。当温度升高时，液体体积膨胀，液柱上升；温度降低时，液体体积收缩，液柱下降。
体温计分度值为0.1℃，液柱对应刻度为37.1℃，所以读数为37.1℃。
【变式02】（2025·上海黄浦·期末）如图所示，（a）图是用来测量 的仪器，使用前需要进行 。（b）图所示仪器的名称是 ；当测量某物体质量时，正确操作，砝码和游码的位置如图（c）所示，则该物体的质量为 克。
【答案】力的大小 校零 天平 158
【详解】如图所示，（a）图是用来测量力的大小的仪器，使用前需要在拉动的方向上进行校零。
图所示仪器的名称是天平，用来测量物体的质量。
当测量某物体质量时，正确操作，砝码和游码的位置如图（c）所示，则该物体的质量为m=100g+50g+8g=158g。
题●型●训●练
1. 测量铅笔的长度，如图所示。其中方法正确的是（ ）
A． B．
C． D．
【答案】A
【详解】A. 被测铅笔贴紧刻度尺的刻度线，一端对准零刻度线，另一端用三角板垂直对刻度读数，故A正确；
B. 被测铅笔贴于刻度尺无刻度线的一边，难以对准，故B错误；
C. 被测铅笔没有贴紧刻度尺，故C错误；
D. 被测铅笔的一端没有对准零刻度线，故D错误。
故选A。
2. 用量筒量取液体时某同学操作如下：将量筒水平放置，面对刻度仰视凹液面最低处读数为24mL（如图甲）。倒出一部分液体后又俯视液体凹液面的最低处，读数为15mL（如图乙）。则这名同学取出液体的体积（ ）
A．大于9 mLB．等于9 mLC．小于9 mLD．无法判断
【答案】A
【详解】仰视液体凹液面最低处读数为24mL，实际量取液体的体积偏大，液体实际体积大于24mL；倾倒出一部分液体，又俯视液体凹液面最低处，读数为15mL，量筒内剩余液体体积实际小于15mL；根据
24mL﹣15mL=9mL
而实际情况是被减数偏大，减数偏小，所以这位同学取出液体的体积大于9mL。
故选A。
3. 物理是一门以实验为基础的科学，测量是各种实验的基础，人们发明了许多测量工具。下列测量工具读数正确的是（ ）
A．物体的长度：2.7cm B．温度计的示数：34℃
C．此时汽车的速度为100m/s D．量筒中水的体积：43mL
【答案】A
【详解】A．图中刻度尺分度值为0.1cm，则物体的长度约为l=12.7cm-10.0cm=2.7cm，故A正确；
B．图中温度计分度值为1℃，刻度上小下大，示数为-26℃，故B错误；
C．图中速度表单位是km/h，示数为100km/h，故C错误；
D．图中量筒分度值为2mL，示数为46mL，则量筒中水的体积为46mL，故D错误。
故选A。
4. 滑动变阻器是实验时常用的电学器材，关于图片中滑动变阻器的说法中正确的是（ ）
A．此滑动变阻器允许接入电路的最大阻值50Ω
B．当通过此滑动变阻器的电流为3A时，可以安全使用
C．当此滑动变阻器同时接入下方两接线柱时，相当于接入导线
D．滑动变阻器是通过改变接入导体的材料来改变阻值
【答案】A
【详解】A．从滑动变阻器的铭牌上可以看出，“50Ω”表示此滑动变阻器的最大阻值为50Ω，故A正确；
B．从滑动变阻器的铭牌上可以看出，“1.6A”表示此滑动变阻器允许通过的最大电流为1.6A。当通过的电流为3A时，由于3A>1.6A，超过了其允许的最大电流，滑动变阻器会被烧坏，不能安全使用，故B错误；
C．当此滑动变阻器同时接入下方两接线柱时，是将整个电阻丝接入电路，此时它相当于一个阻值为50Ω的定值电阻，而不是相当于接入一根导线，故C错误；
D．滑动变阻器的工作原理是：在材料和横截面积一定的情况下，通过改变接入电路中电阻丝的长度来改变电阻的大小。它不是通过改变导体的材料来改变阻值的，故D错误。
故选A。
5. 如图甲所示电路，若电源电压为3V，闭合开关，电压表的示数如图乙所示，则正确的是（ ）
A．L1、L2串联，电压表测的是L2两端的电压
B．L1、L2并联，电压表测的是L1两端的电压
C．L1两端的电压是1V，若开关断开，电压表示数为0V
D．L1两端的电压是2V，若开关断开，电压表示数为3V
【答案】D
【详解】AB．由图甲可知，电流从电源正极出发，依次经过电流表、L1、开关、L2​，回到电源负极，因此L1​、L2​串联；电压表的接线柱并联在L1​的两端，因此电压表测的是L1​两端的电压，故AB错误；
C．如图乙所示，由于电源电压为3V，电压表测的是L1​两端的电压，应选择的是小量程，分度值为0.1V，L1​的两端的电压为2V，若开关断开，电压表测量的是电源两端的电压，示数为3V，故C错误，D正确。
故选D。
6. 如图所示，电流表A所测的电流是（ ）
A．通过L1的电流 B．通过L2的电流
C．通过干路的电流 D．电源被短路
【答案】B
【详解】由电路图可知，两灯泡并联，电流表A与灯泡L2串联，所以电流表A所测的电流是通过L2​的电流。故ACD不符合题意，B符合题意。故选B。
7. 下图所示的测量仪器中，读数正确的是（ ）

A．天平读数是158.2g B．体温计示数是37.8℃

C．弹簧测力计示数是2.4N D．电能表示数是1866.6J
【答案】C
【详解】A．使用天平测量质量时左盘放物体，右盘放砝码；读数规则是，物体的质量等于盘中砝码的总质量加上游码在标尺上对应的刻度值（游码左边缘），所以被测物体的质量是
100g+50g+5g+3g=158g，故A错误；
B．图中体温计一大格是1℃，又分了10份，故其分度值是0.1℃，示数为38℃，故B错误；
C．由图知弹簧测力计的分度值为0.2N，因此弹簧测力计的示数2N+2×0.2N=2.4N，故C正确；
D．电能表的表盘中最后一位是小数，单位是kW⋅h，则电能表的读数为1866.6kW⋅h，故D错误。
故选C。
8. 如图为物理实验中常用的测量工具，下列说法正确的是（ ）
A．图甲，刻度尺的分度值越大，测量结果越准确
B．图乙，该秒表显示的时间是
C．图丙，温度计读数时要待示数稳定后再读数
D．图丁，为防止砝码掉落，应用手加减砝码
【答案】C
【详解】A．刻度尺的分度值越小，测量结果越准确，故A错误；
B．由图乙知，秒表的小表盘是分针盘，分度值为0.5min，分针指在“5”和“6”之间，且靠近“6”，大表盘为秒针盘，分度值为0.1s，对应刻度为37.5s，所以秒表的示数为5min37.5s，合337.5s，故B错误；
C．图丙，温度计读数时要待示数稳定后再读数，这样测得的温度更准确，故C正确；
D．为防止砝码被腐蚀，不能直接用手加减砝码，应用镊子夹取，故D错误。
故选C。
9. 下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是（ ）
A．电能表甲所显示本月消耗的电能必定为1824.6kW⋅h
B．两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流
C．电能表用来测量用电器消耗电能的快慢
D．电能表乙中“3200imp/(kW·h)”表示接入该电能表的用电器，每消耗1kW⋅h的电能，脉冲指示灯闪烁3200次
【答案】D
【详解】A．电能表甲显示的是从安装到现在总共消耗的电能，不是本月消耗的电能，故A错误；
B．由图可知，两种电能表工作的额定最大电流均为20A，即工作时电流不能超过额定最大电流，否则会损坏电能表，故B错误；
C．电能表是测量用电器消耗电能多少的仪器，测量用电器消耗电能快慢的是功率表，故C错误；
D．3200imp/(kW·h)的物理意义就是电路每消耗1kW·h的电能，电表脉冲指示灯闪烁3200次，故D正确。故选D。
10. 某同学想设计一种能反映并可调节温度高低的暖手宝，其要求是：逆时针转动旋钮型变阻器触片，电热丝产热加快，温度升高，同时反映温度高低的“仪表”（电压表）示数变大。下列符合设计要求的电路是（ ）
A． B．
C． D．
【答案】A
【详解】A．逆时针转动旋钮型变阻器触片，变阻器接入的阻值变小，电源电压不变，总电阻变小，电路中的电流增大，根据，电热丝的功率变大，电热丝产热加快，温度升高，根据U=IR可知，电压表的示数变大，故A正确；
B．逆时针转动旋钮型变阻器触片，变阻器接入的阻值不变，电路中的电流不变，电热丝产热的速度不变，温度不变，电压表的示数不变，故B错误；
C．逆时针转动旋钮型变阻器触片，电压表测量电源电压，电压表的示数不变，故C错误；
D．逆时针转动旋钮型变阻器触片，变阻器接入的阻值变大，电源电压不变，总电阻变大，电路中的电流减小，根据，电热丝的功率变小，电热丝产热变慢，根据U=IR可知，电压表的示数变小，故D错误。
故选A。
11. （多选题）甲、乙、丙、丁四位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙、丁所示的四种情况。下列关于他们在电流表使用上存在的问题的分析中，正确的有（ ）
A．甲同学的问题是正负接线柱接反了B．乙同学的问题是量程选大了
C．丙同学的问题是正负接线柱接反了D．丁同学的问题是电流表直接接在了电源两端
【答案】AB
【详解】闭合开关后：
A．由图甲可知，电流表指针反向偏转，说明电流表的正负接线柱接反了，故A正确；
B．图乙可知，指针的偏转角度太小了，原因是电流表的量程选大了，故B正确；
C．由图丙可知，指针偏转角度太大，已超过其最大刻度线，说明电流表的量程选小了，故C错误；
D．由图丁可知，电流表的指针静止在0刻度线，说明电流表出现断路，若是电流表直接接在电源两端，会使电流表示数很大，故D错误。
故选AB。
12. 如图所示，是“用刻度尺测量木块长度”的实验，请仔细观察并回答：
（1）该刻度尺的量程是 ；
（2）该刻度尺的分度值是 ；
（3）被测木块的长度是 。
【答案】（1）0~5cm；（2）1mm；（3）3.2cm
【详解】（1）由图可知，该刻度尺能测量的最大长度是5cm，所以该刻度尺的量程是0~5cm。
（2）由图知，该刻度尺上1cm之间有10个小格，即该刻度尺的分度值是1mm。
（3）木块左侧与0刻度线对齐，右侧与3.20cm对齐，所以被测木块的长度是L=3.2cm
13. 使用秒表计时模式时，按下“ ”按钮，秒表开始计时；按下“ ”按钮，秒表停止计时，屏幕上显示记录的时间，如图所示，此时时间为 s；按下“ ”按钮后秒表显示的时间会重置为零。
【答案】 启动 暂停 62.22 归零
【详解】根据生活经验可知，使用秒表计时模式时，按下“启动”按钮，秒表开始计时；按下“暂停”按钮，秒表停止计时，屏幕上会显示记录的时间；按下“归零”按钮后秒表显示的时间会重置为零。如图所示，此时时间为1min2.22s，合62.22s。
14. 图1中的测量工具的名称 ，其所测量的铅笔长度是 cm；如图2所示的实验器材是 ，它是测量 的仪器，甲、乙两位同学用该实验器材做实验时打出的纸带分别如图3时间等于（甲）、（乙）所示，甲同学的纸带中从A点到F点记录的时间为 秒。乙纸带上A、C两点的时间间隔 （选填“大于”“小于”或“等于”）C、E两点的时间间隔。通过比较可以知道，甲纸带记录的时间比乙纸带记录的时间 （选填“长”“短”或“一样”）。
【答案】 刻度尺 2.5 打点计时器 时间 0.1 等于 长
【详解】由图1知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm，读数时要估读到分度值下一位，铅笔左侧与2.0cm对齐，右侧与4.5cm对齐，所以铅笔的长度为
l=4.5cm-2.0cm=2.5cm
图中所示中实验器材的名称是打点计时器，它是一种很有用的测量时间的工具；根据电火花打点计时器的构造和具体使用我们知道，电火花打点计时器是一种记录物体运动位移和时间的仪器，它使用的电源为220V的低压交流电源，打点周期为0.02s。
用时间间隔乘以段数等于时间，甲纸带中，从A点到F点所用的时间为5×0.02s＝0.1s
乙纸带上A、C两点的时间间隔为2×0.02s＝0.04s；C、E两点的时间间隔为2×0.02s＝0.04s
所以两个时间间隔相等。
甲纸带记录的时间间隔为7×0.02s＝0.14s 乙纸带记录的时间间隔为4×0.02s＝0.08s
故甲纸带记录的时间比乙纸带记录的时间长。
15. （1）液体温度计是利用液体 的性质来测量温度，使用温度计时，首先要观察它的量程和认清它的 。
（2）如图甲、乙、丙所示，三支温度计的读数分别为：甲温度计： ℃，乙温度计： ℃，丙温度计： ℃。
（3）如图丁是某同学用温度计测量水的温度和观察读数时的做法。请指出他的错误：
① ； ② 。
【答案】（1）热胀冷缩，分度值；（2）35.8，-22，38；（3）温度计的玻璃泡接触了烧杯底部 读数时视线没有与温度计液面相平
【详解】（1）液体温度计是利用液体热胀冷缩的性质来测量温度。
使用温度计前：首先看清它的量程，或者说要看清它所能测量的最高温度和最低温度的温度范围；然后看清它的分度值，也就是一个小格代表的值。
（2）甲温度计的分度值是0.1℃，液柱的液面在35℃右边8小格处，示数为35.8℃。
乙温度计的分度值是1℃，液柱的液面在0℃以下，-20℃下2小格处，示数为-22℃。
丙温度计的分度值是1℃，液柱的液面在30℃以上8小格处，示数为38℃。
（3）由图可知，在使用温度计测量水的温度时，有两处错误：①温度计的玻璃泡接触了烧杯底部；②读数时视线没有与温度计液面相平。
16. 汽车的某个钢制零件若用强度更高的钛合金材料代替，可减小该零件的质量。
（1）某小组同学通过实验测量了某钛合金块的密度。
①先用 测出该钛合金块的质量为90g；
②如图（a）所示，在量筒中倒入适量的水，读出此时水的体积，三位同学的读数情况如图所示，其中 （选填“A”或“B”或“C”）同学读数方法正确，此时水的体积为 cm3；
③如图（b）所示，用细线系住钛合金块浸没在水中，则钛合金块的体积为 cm3；
④通过计算，可得该钛合金块的密度为 。
（2）汽车的某个钢制零件体积为50cm3，质量为400g。若改用钛合金材料制作体积相同的该零件，则质量会减少 g。
【答案】（1）天平，B，60，20，4.5；（2）175
【详解】（1）①测量物体的密度需要测量出质量和体积，用天平测量物体的质量，先用天平测出该钛合金块的质量为90g。
②使用量筒测量液体的体积时，视线与凹液面的最低处相平，所以B同学读数正确；量筒中液体的体积是V水=60mL=60cm3
③由图（b）可知，水和钛合金块的总体积V总=80mL=80cm3
钛合金块的体积V=V总-V水=80cm3-60cm3=20cm3
④该钛合金块的密度
（2）钛合金的质量为m合金=ρV零件=4.5g/cm3×50cm3=225g
质量会减少Δm=m钢-m合金=400g-225g=175g
17. 按要求完成下列填空；
（1）如图甲所示的是实验室常用的测量物体质量的工具一托盘天平。
①用于调节托盘天平横梁水平的部件是 。
②测量物体质量时，物体应放到天平的 盘，砝码应放到天平的 盘。
③小明在探究物体的质量与物质的状态是否有关时，将装有冰块的烧杯放到天平的左盘，在右盘中增减砝码并移动游码，使天平平衡．一会儿，发现冰块开始熔化，烧杯壁变得有些模糊，同时，天平的指针偏向分度盘中线的左侧．该实验现象 （选填“能”或“不能”）说明物体的质量与其状态有关。
（2）如图乙所示的是生活中常用的测量物体质量的工具——电子天平。
①测量时，应将电子天平放在 桌面上，并通过调节前后底脚螺钉使托盘盘面处于水平状态。
②接通电源后，若显示的示数不为“0”，则需要按一下面板上的清零按键，对电子天平进行调零。
③被测石块应轻轻放在秤盘中央，且石块的质量不得超出天平的 。
④若测量结果如图乙所示，则被测石块的质量为 kg。
【答案】（1）平衡螺母，左，右，不能；（2）水平，测量范围，0.0862
【详解】（1）根据天平的结构，用于调节托盘天平横梁水平的部件是平衡螺母；根据天平的使用方法，调节天平时应把天平放在水平台上，此时游码应位于标尺左端的零刻度处，物体应放到天平的左盘，砝码应放到天平的右盘，即“左物右码”；
因为烧杯中的冰块熔化吸收热量，使烧杯的温度变低，空气中的水蒸气遇到温度较低的烧杯壁，会液化成小水珠，使天平左盘内烧杯和水的总质量增大，所以天平的指针偏在分度盘中线的左侧，因此该实验现象不能说明物体的质量与物质状态有关；
（2）根据电子天平的使用方法，测量时应将电子天平放在水平桌面上；被测石块应轻轻放在秤盘中央，且石块的质量不得超出天平的测量范围，否则会损坏天平；如图乙所示，则被测石块的质量为：86.2g=0.0862kg。
18. 如图所示，
（1）该弹簧测力计的量程是 牛；
（2）若用该工具测量物体受到的重力，测量前，应该沿 方向调零；
（3）物体受到的重力为 牛。
【答案】（1）5；（2）竖直；（3）3.4
【详解】（1）如图所示，该弹簧测力计测量的最大值为5N，故测量的量程为5N。
（2）若用该工具测量物体受到的重力，重力的方向为竖直向下，故弹簧测力计应在竖直方向上使用，测量前，应该沿竖直方向调零。
（3）如图所示，测力计的分度值为0.2N，故物体受到的重力为3.4N。
19. 小明在用电压表测量电压，闭合开关前，电压表指针如图甲所示，则原因是 ；改正后闭合开关，电压表示数如图乙所示，则读数为 V。小华在用电流表测量电流，若使用如图丙所示的电流表直接测电流，若指针最后如图丁所示，则实际的电流值为 A。
【答案】 电压表未调零 11 2.3
【详解】闭合开关前，电压表指针如图甲所示，电压表指针偏向零刻度线左边，说明电压表未调零。
由图乙可知，电压表选择了0~15V量程，分度值是0.5V，电压表的示数是11V。
由图丙可知，电流表所选的量程为0~3A，分度值是0.1A，一开始其指针指在0.1A位置，若指针最后对准2.4A，则实际的电流值为2.4A-0.1A=2.3A
20. 用电流表测量电流实验的电路图如图（a）。
（1）按电路图摆放好器材，从电源正极开始顺次连接元件，同时开关应处于 状态；
（2）请在图（b）中画线代替导线连接实物图，并用箭头在导线上标出电流方向 ；
（3）当发现电流表指针摆动出现了如图（c），说明在电流表连接上存在的问题是： ；
（4）当发现电流表指针摆动出现了如图（d），接下来应该如何正确操作？ 。
【答案】（1）断开；（2）见下图；（3）电流表的正负接线柱接反了；（4）见解析
【详解】（1）为保护电路，连接电路时，开关应处于断开状态。
（2）电流方向为从电源正极流出，依次经过电流表、灯泡、开关，到电源负极，注意电流从电流表的正接线柱流入，负接线柱流出，且由后面的图可知，电流表选择0~0.6A的测量范围，如图所示：
（3）电流表指针反偏，说明在电流表连接上存在的问题是：电流表的正负接线柱接反了。
（4）电流表指针偏转角度太大，说明在电流表连接上存在的问题是：所选量程太小，所以接下来需要断开开关，换用0~3A的测量范围进行测量。
21. 下图是用电压表测量电压时接线柱的选用和刻度盘的示意图。
（1）图甲中，电压表的量程是 V，电压表的示数是 V。
（2）图乙中，电压表的量程是 V，电压表的示数是 V。
（3）图丙中，所测用电器两端的电压为2.6V，量程应选 V，请在图中画出相应的电压表指针的位置 。
【答案】（1） 0~15，6.5；（2）0~3，0.6；（3）0~3
【详解】（1）根据题图可知，电压表连接的接线柱为负接线柱和15V接线柱，故电压表的量程是0至15V。
此时电压表的分度值为0.5V，根据指针所指位置可读出电压值为6.5V。
（2）根据题图可知，电压表连接的接线柱为负接线柱和3V接线柱，故电压表的量程是0至3V。
此时电压表的分度值为0.1V，根据指针所指位置可读出电压值为0.6V。
（3）由于用电器两端的电压为2.6V，应选用电压表的量程为0至3V，若选用0至15V量程的电压表，会导致指针偏转角度较小，读数误差较大。
0至3V量程的电压表分度值为0.1V，故2.6V指针指的位置应在2V刻度线后的第6根刻度线，如图所示。
22. 小明在“电流表测量电流”的实验中按照如图甲所示的电路图组成电路，闭合开关S后，电流表A1、A2的指针位置如图乙所示，使用电流表时应将它 在被测电路中（选填“串联”或“并联”），图甲中通过灯L2的电流方向 （选填“A→B”或“B→A”），灯L2中的电流大小是 A。
【答案】 串联 B→A 0.52
【详解】使用电流表测电流时，电流表应与被测电路串联；由图甲可知，两个灯泡并联，电流表A1测量通过L2的电流，电流表A2测量干路中的电流，电源外部，电流从电源的正极出发经过用电器回到电源的负极，通过灯L2的电流方向B→A。
电流表A1测量通过L2的电流，由图乙可知，电流表A1的量程选择0~0.6A，分度值是0.02A，电流表的示数是0.52A，所以通过L2的电流是0.52A。
23. 电能表
供电单位通过 来计量每家消耗的电能。由图可知，电能表的标定电流 A，额定最大电流 A，每消耗1kW·h的电能，电能表的转盘转过 转。
【答案】 电能表 10 20 600
【详解】电能表用来测量电功的仪表；在某段时间的始末两次读数之差，即为这一段时间内电流所做的功（消耗的电能）。所以供电单位通过电能表来计量每家消耗的电能。
由图可知“10（20）A”是指这个电能表的标定电流为 10A，额定最大电流为 20A。
由图可知“600revs/(kW·h)”是指接在这个电能表上的用电器，每消耗1kW·h的电能，电能表的转盘转过600转。
24. 某家有“220V 40W”的灯三盏，“220V 25W”的灯两盏，“220V 150W”的电冰箱一台，“220V 180W”的电视机一台。如果这些用电器同时使用，电路中的总功率是 W。若这些用电器平均每天用电4h，则每月（按30天计算）消耗电能 kW·h。若电能表月初的示数为，到月底时电能表的示数为 ；若每度电按0.5元计算，他家每月应付电费 元。
【答案】 500 60 05382 30
【详解】[1]电路中的总功率P=40W×3+25W×2+150W+180W=500W=0.5kW
[2]若每天平均使用4h，每月消耗的电能W=Pt=0.5kW×4h×30=60kW∙h
[3]该月月初的电能表示数W1=478.2kW∙h，消耗的电能W=60kW∙h，则月末的电能表示数W2=W1+W=478.2kW∙h+60kW∙h=538.2kW∙h
到月底时电能表的示数为05382。
[4]应缴纳的电费60kW∙h×0.5元/kW∙h=30元
25．如图所示，若要使滑动变阻器的滑片P向左端滑动时，小灯泡变亮，那么可以将滑动变阻器的接线柱接在电路的M端，则N端应与接线柱 相连。制作该电阻丝的材料可能是 （选填“钢”、“铝”“镍铬合金”）。
【答案】 A 镍铬合金
【详解】要使滑动变阻器的滑片P向左端滑动时，小灯泡变亮，说明电路中的电流需要增大，电路的总电阻需要减小。因此，滑动变阻器接入电路的电阻需要随着滑片 P向左移动而减小。滑动变阻器的左下接线柱应接入电路，则N端应与接线柱A相连。
滑动变阻器是利用其接入电路的电阻值来改变电路中的电流和电压，相同情况下，钢和铝的电阻较小，而镍铬合金电阻较大，电阻丝的材料应为镍铬合金。
26．复合材料因具有密度小、强度大的优点而被广泛应用于各种制造业，小明想要测量一块复合材料的密度。

（1）测材料的质量时，将最小的砝码放入右盘后，分度盘指针如图甲所示，此时应 ，使天平平衡。
（2）当天平平衡时，盘中砝码和游码位置如图乙所示，则材料的质量为 。
（3）因复合材料的密度小于水，小明在该材料下方悬挂了一个铁块来测量材料的体积，如图丙、丁所示。为减小实验误差，小明的操作顺序应为 （选填“先丙后丁”或“先丁后丙”），材料的体积为 cm3。
（4）该复合材料的密度为 kg/m3。
（5）若在某次读取量筒示数时，小明采用如图戊所示的方法，则他测出的材料密度将 （选填“偏大”“偏小”或“不变”），理由是 。
（6）小红告诉小明，不用悬挂铁块，用一根细铁丝将物块压入水中也可以测得物块的体积，但是如果采用这种方法，物块密度的测量值会比真实值偏 （选填“大”或“小”）。
【答案】（1）向右调节游码；（2）16.2g；（3）先丙后丁；24；（4）0.675×103；（5）偏大；材料的体积测量值偏小，密度偏大；（6）小
【详解】（1）如图甲所示，分度盘指针偏左，表明放入最小的砝码后，左边的物体还是重一些，故应向右移动游码，直到天平平衡为止。
（2）如图乙，标尺上每大格为1g，平均分成了5小格，即分度值为0.2g，游码的读数为1.2g，根据天平的读数方法，复合材料的质量为m=10g+5g+1.2g=16.2g。
（3）因复合材料的密度小于水，小明在该材料下方悬挂了一个铁块来测量材料的体积，为减小实验误差，小明的操作顺序应为先丙后丁；
根据图丙，量筒的每大格为20mL，平均分成5小格，分度值为4m，步骤②③的读数分别为76m和52m，则复合材料的体积为

（4）该复合材料的密度为
ρ=mV=16.2g24cm3=0.675g/cm3=0.675×103kg/m3
（5）因为对量筒仰视读数时，测出的体积会偏小，由ρ=m/V知材料的密度会偏大。
（6）用一根细铁丝将物块压入水中也可以测得物块的体积，但是如果采用这种方法，所测得物块的体积会偏大，根据ρ=m/V，物块密度的测量值会比真实值偏小。
27. 小郑练习使用电压表测量小灯泡的电压，连接的实验电路如图甲所示。
（1）如果不能估计电源电压的大小，他应把导线a接到电压表标有 （选填“3”或“15”）的接线柱上，通过开关来“试触”并观察；
（2）闭合开关后，他观察到电压表指针偏转，但是小灯泡不亮，猜想不合理的是 ；
A．小灯泡实际功率较小 B．小灯泡可能损坏了
C．小灯泡短路了 D．干电池旧了，电压较低
（3）他排除故障后，连接电压表的量程为0～3 V，电压表指针偏转如图乙所示，此时小灯泡两端电压为 V；
（4）小郑猜想：电压是形成电流的原因，电路中有电流，小灯泡两端一定有电压。如果他继续实验，将电压表接在①这段导线两端，他 （选填“能”或“不能”）测到电压值。
【答案】 15 C 2.9 不能
【详解】（1）如果不能估计电源电压的大小，为了防止损坏电压表应选择大量程进行试触，所以应把导线a接到电压表标有“15”的接线柱上。
（2）A．当小灯泡的实际功率较小时，说明小灯两端有电压，故电压表有示数。但其实际功率过小，单位时间内转化的内能较小，灯丝的温度较低，不能发光。故A不符合题意；
B．当小灯泡损坏，即小灯泡断路了，此时小灯不能发光。但电压表两个接线柱通过导体与电源相连，是有示数的。故B不符合题意；
C．小灯短路，与电压表并联部分的电阻为0，根据U=IR可知，与电压表并联部分电压为0，电压表没有示数。故C符合题意；
D．如果电源电压较低，电压表是有示数的。但小灯的实际功率过小，小灯也不会发光。故D不符合题意。
故选C。
（3）此时由图乙可知，电压表的分度值为0.1V，其示数为2.9V。
（4）将电压表接在①这段导线两端，电压表将被短路，不能测出电压值。
28. 按要求完成下列作图：
（1）根据如图所示的电路，在答题卡方框内画出电路图。
（2）请在如图所示电路的圆圈中填入电压表或电流表的符号，使开关S闭合时，两个小灯泡都能发光。
（3）已知电源电压3V。要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮，请把下图的电路补充完整。
【答案】（1）见下图；（2）见下图；（3）见下图。
【详解】（1）由实物图可知，灯泡L1、L2并联，电流表A2测干路电流，电流表A1测通过L1的电流，开关S1在干路，控制整个电路，开关S2控制灯泡L2，如图所示：
（2）电流表串联在电路中，电压表并联在电路中。乙若为电流表，会使得上方灯泡短路，故乙为电压表；甲若为电压表，会使得上方灯泡断路，故甲为电流表，此时满足两灯泡并联工作。如图所示：
（3）电源电压为3V，电压表测量灯泡两端电压，则电压表应选择0~3V与灯泡并联；变阻器滑片向右滑时灯泡变亮，通过灯的电流变大，说明变阻器接入电路的阻值变小，则变阻器右下接线柱连入电路与灯串联，如图所示：
29. 当人们在台灯下看书时，如果感觉灯光太亮，有点刺眼，可以通过调光装置改变台灯的亮度，实际的调光台灯电路是比较复杂的。在跨学科实践活动中，同学们尝试用所学知识设计和制作简易调光台灯。
【项目分析】让灯泡的亮度发生变化可以有多种方法。改变电池组中串联电池的节数会影响灯泡的亮度；在不改变电源两端电压的情况下，在电路中接入一个滑动变阻器，就可以连续改变灯泡的亮度。
【项目实施】
活动一：正确使用滑动变阻器
（1）第一组同学连接了如图（a）所示的实物电路，闭合开关前，滑片P应滑到 （选填“A”或“B”）端；
（2）第二组同学所用器材与第一组相同，他们在电路连接完成后闭合开关，发现灯泡立刻发出耀眼的光并很快熄灭。则他们实验操作中的不当之处可能是将滑动变阻器的 （填字母）两个接线柱接入了电路。
活动二：认识电位器
（3）第三组同学在调光台灯制作过程中，发现滑动变阻器体积较大，不容易固定在底座上，于是他们选择了更小巧的电位器做变阻器，如图（b）所示。
电位器的构造
图（c）是电位器的结构示意图，电阻片的两端分别与接线端A、C相连，滑片P的一端通过转轴O与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动。
电位器的工作原理
电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的 来改变电阻大小，进而改变电流，改变小灯泡的亮度。
活动三：自制模拟调光灯
（4）请选择图（d）的电位器A、B、C三个接线端其中的两个连入电路中，要求顺时针旋转滑片时，灯泡变暗。
【展示交流】
（5）图（e）和图（f）是两组同学设计的台灯调光电路，老师认为图（f）方案更好一些，理由是 。
于是各组同学们选择合适器材和工具，按设计方案动手制作调光台灯，完成了制作任务后，部分小组将作品进行展示，如图（g）所示。
本次调光台灯制作实践活动，为同学们搭建了理论联系实际的平台。在亲手设计、组装、调试台灯的全过程中，大家将课本上的物理知识转化为切实的操作，深刻领会到电路原理、调光机制等知识在生活中的应用，发现问题与解决问题的综合能力得到有效锻炼，极大深化了同学们对物理学科的学习兴趣。
【答案】（1）B；（2）CD；（3）长度；（4）见下图；（5）f
【详解】（1）为保护电路，闭合开关前，滑片P应滑到阻值最大处，即B端；
（2）他们在电路连接完成后闭合开关，发现灯泡立刻发出耀眼的光并很快熄灭，可能是变阻器接入电路的阻值太小，电路中的电流太大造成的，灯泡被烧坏，所以可能是变阻器接入电路的阻值为0，则他们实验操作中的不当之处可能是将滑动变阻器的上方的两个接线柱，即CD两个接线柱接入了电路。
（3）电位器是一个变形的滑动变阻器。电位器在变阻过程，电阻片的材料不变，横截面积不变，改变的是长度。
（4）顺时针旋转滑片时，灯泡变暗，即电位器接入电路的阻值变大，电路中的电流变小，所以应将BC两个接线柱接入电路。如图所示：
（5）图（e）中，灯泡与电位器串联，可调节灯泡的亮度；（f）中，灯泡与电位器及一个定值电阻串联，能调节灯泡的亮度，同时可避免电位器接入电路的阻值过小，电路的电流过大时，损坏灯泡，所以（f）更好。
题型概述
初中物理实验中，仪器的使用与读数是中考高频考点，掌握规范操作和准确读数方法对实验题得分至关重要。
考向分类
考向 仪器的使用与读数。
技巧点拨
无论使用何种仪器，都应遵循以下基本流程：
‌1. 检查器材状态‌。
查看仪器是否完好无损（如指针是否归零、刻度是否清晰、导线是否破损）；确认量程和分度值，避免超量程使用。
‌2. 安装与调节。‌
将仪器放置在合适位置（如水平台面、稳固支架）；调节至工作状态（如天平调平、电表机械调零）。
‌3. 规范操作‌。
按照实验要求正确连接或使用仪器；注意操作方向（如弹簧测力计拉力方向与轴线一致）。
‌4. 读数记录。
‌待示数稳定后读数；视线与刻度线垂直，防止视差；及时记录原始数据，包含单位。
‌5. 整理复位。
实验结束后关闭电源、拆除电路；将器材恢复原状，摆放整齐。
方法
技能
仪器
常见错误
正确做法
刻度尺
未估读、视线倾斜
估读到分度值下一位，视线垂直
天平
游码读错位置
读游码左侧对应刻度
秒表
忽略分针是否过半
过半则秒针从30s以上读起
电表
量程与分度值混淆
明确所选量程，对应分度值读数
温度计
俯视或仰视读数
视线与液柱上表面相平
核心知识总结
仪器
考点点拨
刻度尺
使用时：零刻度线对准被测物体的一端，有刻度线的一边要紧靠被测物体且与被测边保持平行，不能歪斜；
读数时：视线要正对刻度线。
秒表
秒表内圈单位是分钟，外圈单位是秒。秒表读数先要弄清楚内圈和外圈的分度值，内圈与外圈的分度值关系：内圈分针小于0.5 min，读外圈小于30s的读数；内圈分针大于0. 5 min，读外圈大于30s的读数。
量筒
先看清量筒（或量杯）的分度值，读数时视线要与凹液面的最低处（或凸液面的最高处）相平。
弹簧测力计
使用前：沿测量方向调零；并用手轻轻拉动几下，防止卡壳。
使用时：沿弹簧测力计轴线方向测量；
读数时：视线与刻度面垂直；要注意弹簧测力计的分度值。
托盘天平
测量前：天平水平放置，游码归零，分度盘“左偏右调，右偏左调”；
测量时：左物右码，先大后小；
读数时：标尺应读游码左侧对应的刻度值。物体质量=硅码总质量+游码读数。
温度计
使用前：看清温度计的分度值，体温计的分度值精确到0.1℃。
使用时：玻璃泡不能碰到容器壁或容器底；玻璃泡应与被测物体充分接触。
读数时：温度计不可离开被测液体（体温计除外）；视线要与温度计中液柱的液面相平；要看清液柱的位置，确定示数是在0℃的上方还是下方。
电流表
使用前：调零；
使用时：串联接入待测电路；电流正进负出；试触确定合适的量程；不能将电流表直接接在电源两端。
读数时：要先看清它的量程和分度值，再根据指针对应的位置读数。
电压表
使用前：调零；
使用时：与待测元件并联；电流正进负出；（试触）确定合适的量程。读数时：要先看清它的量程和分度值，再根据指针对应的位置读数。
电能表
电能表示数的单位是kW•h（度），最后1格的数字是小数位。
