江西省上饶市2026年中考物理全真模拟试卷（含答案解析）

这是一份江西省上饶市2026年中考物理全真模拟试卷（含答案解析），共18页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）

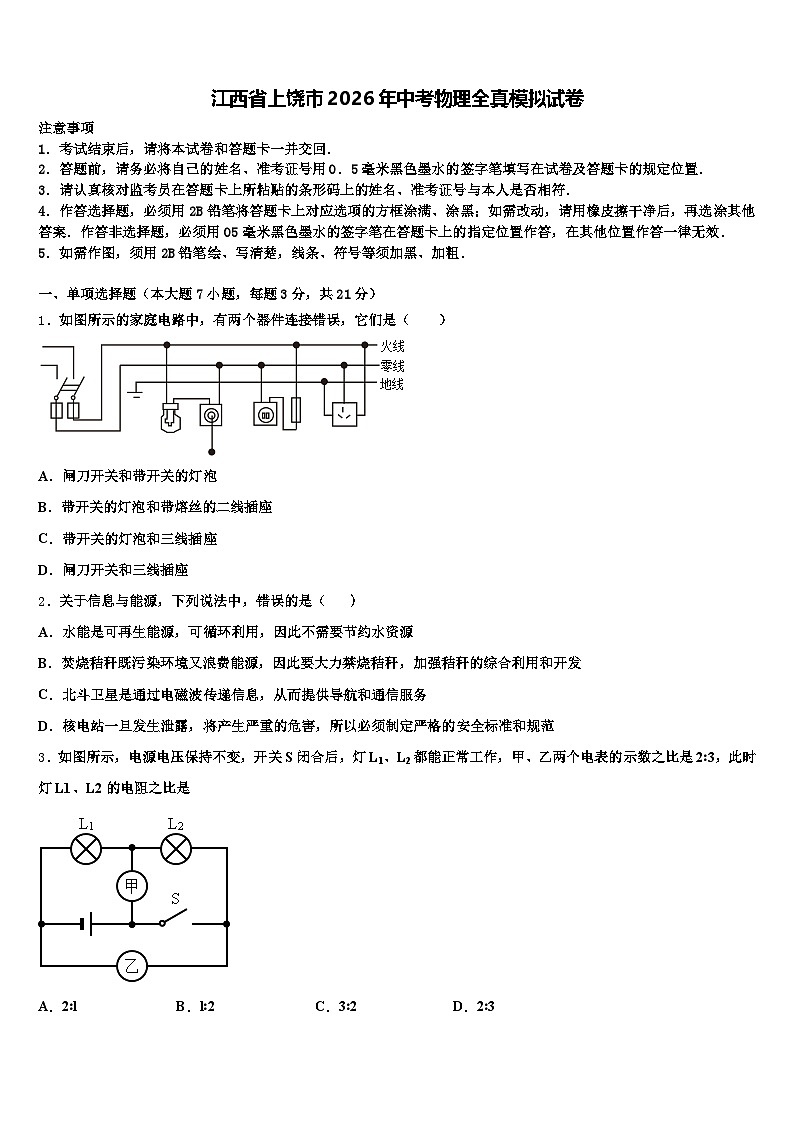

1．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
2．关于信息与能源，下列说法中，错误的是（ ）
A．水能是可再生能源，可循环利用，因此不需要节约水资源
B．焚烧秸秆既污染环境又浪费能源，因此要大力禁烧秸秆，加强秸秆的综合利用和开发
C．北斗卫星是通过电磁波传递信息，从而提供导航和通信服务
D．核电站一旦发生泄露，将产生严重的危害，所以必须制定严格的安全标准和规范
3．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是
A．2∶lB．l∶2C．3∶2D．2∶3

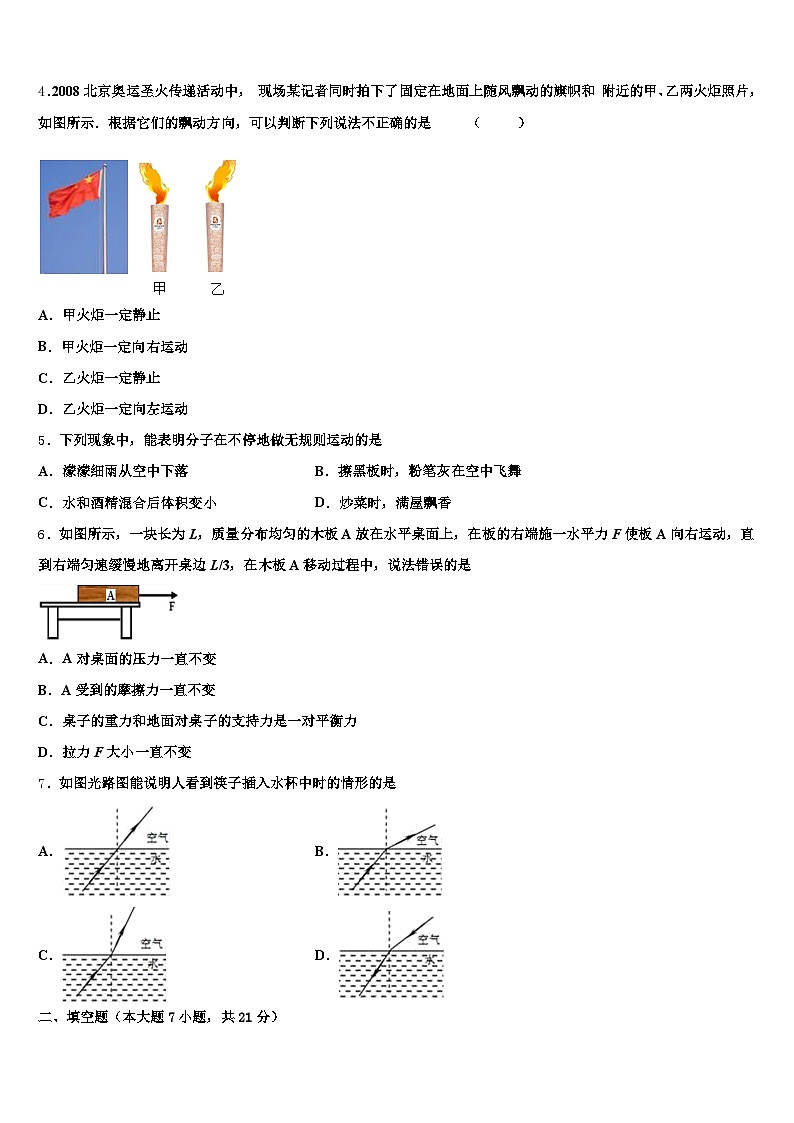

4．2008北京奥运圣火传递活动中， 现场某记者同时拍下了固定在地面上随风飘动的旗帜和 附近的甲、乙两火炬照片，如图所示．根据它们的飘动方向，可以判断下列说法不正确的是 （ ）
A．甲火炬一定静止
B．甲火炬一定向右运动
C．乙火炬一定静止
D．乙火炬一定向左运动
5．下列现象中，能表明分子在不停地做无规则运动的是
A．濛濛细雨从空中下落B．擦黑板时，粉笔灰在空中飞舞
C．水和酒精混合后体积变小D．炒菜时，满屋飘香
6．如图所示，一块长为L，质量分布均匀的木板A放在水平桌面上，在板的右端施一水平力F使板A向右运动，直到右端匀速缓慢地离开桌边L/3，在木板A移动过程中，说法错误的是
A．A对桌面的压力一直不变
B．A受到的摩擦力一直不变
C．桌子的重力和地面对桌子的支持力是一对平衡力
D．拉力F大小一直不变
7．如图光路图能说明人看到筷子插入水杯中时的情形的是
A．B．
C．D．
二、填空题（本大题7小题，共21分）

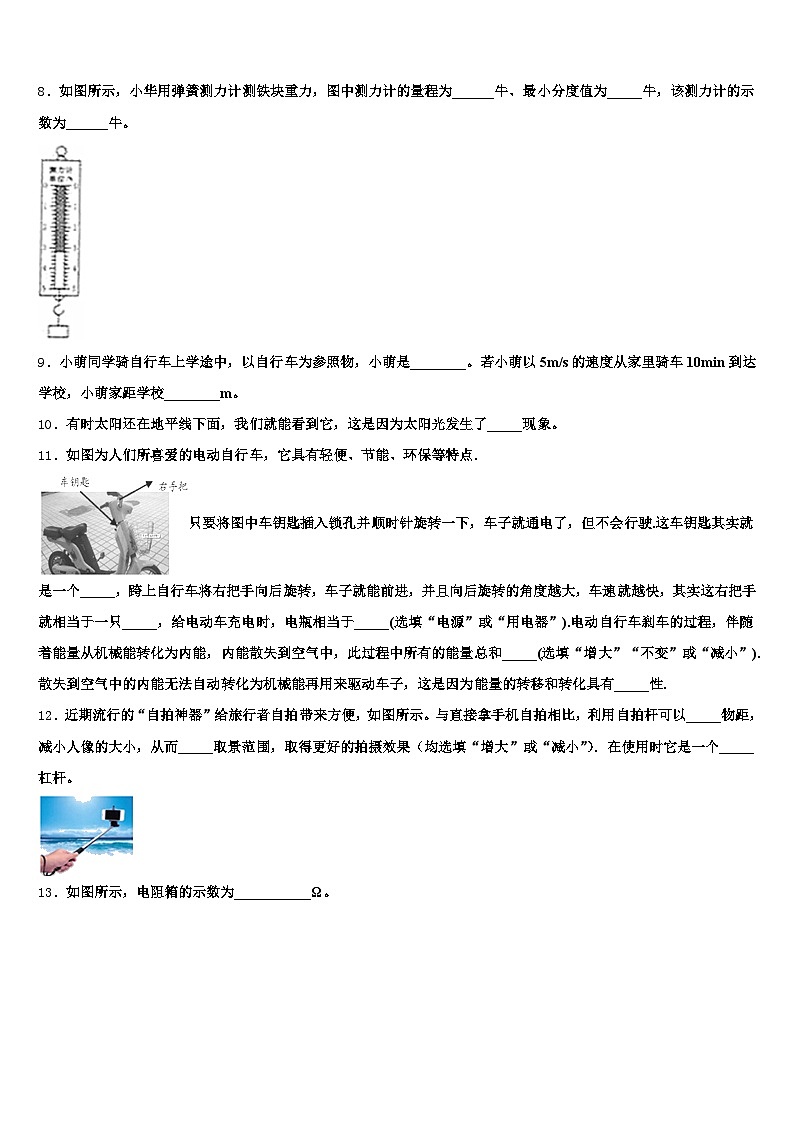

8．如图所示，小华用弹簧测力计测铁块重力，图中测力计的量程为______牛、最小分度值为_____牛，该测力计的示数为______牛。
9．小萌同学骑自行车上学途中，以自行车为参照物，小萌是________。若小萌以5m/s的速度从家里骑车10min到达学校，小萌家距学校________m。
10．有时太阳还在地平线下面，我们就能看到它，这是因为太阳光发生了_____现象。
11．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
12．近期流行的“自拍神器”给旅行者自拍带来方便，如图所示。与直接拿手机自拍相比，利用自拍杆可以_____物距，减小人像的大小，从而_____取景范围，取得更好的拍摄效果（均选填“增大”或“减小”）．在使用时它是一个_____杠杆。
13．如图所示，电阻箱的示数为___________Ω。
14．家里某用电器发生短路，熔丝立即熔断,用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1， 若L正常发光，说明L1_________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2__________．（选填“正常”、“短路”或“断路”）．
三、作图题（共7分）
15．光由空气斜射向水面时发生反射和折射，请你在下图中画出反射光线和折射光线的大致方向。
16．请根据图中通电螺旋管的N极，标出磁感线的方向和小磁针的N极，并在括号内标出电源的“+”、“﹣”极．
17．在图中，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．
（______）
四、实验题（本大题共5小题，共20分）
18．甲和乙两个小球（小球大小可忽略）在平直路面从左到右运动，从计时开始记录，每隔0.1s记录一次，纪录得小球的位置如图所示．
由图可知，甲小球做_______运动．从计时开始，乙小球前0.5s的平均速度是____________m/s．根据如图的记录，在如图的坐标系中画出甲小球的s﹣t图线_________．
19．某实验小组的同学用如图所示的装置“探究物体的动能跟哪些因素有关”。他们将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出段距离，记录的实验数据如表所示：
（1）钢球的动能大小是通过观察__________________来判断的
（2）在第3次实验中，木块被撞后滑出木板，需要重做第3次实验。下面有几种建议，你认为可行的是（______）
A．甲同学建议用一块更长的同样木板
B．乙同学建议降低钢球下摆的高度
C．丙同学建议换用适当质量的钢球
（3）通过本实验可得出的结论是_________________________________
（4）如果要探究物体动能大小与速度的关系，他们应该进行的操作是_______________________
20．地球附近的物体都受到重力的作用，小明同学认为物体的重力大小与物体的质量有关．于是他进行了相关的实验探究．
（1）小明将实验得到的数据填入表格中，其中第2次实验物体的重力大小如图所示，为_____N．
（2）由实验数据可得出结论为：_____．
（3）实验中需要测量多组数据，目的是_____．
A．取平均值减小误差 B．寻找普遍规律
（4）若干年后，小明在我国建成的太空站工作时，你认为他用同样的器材在太空站_____（填“能”或“不能”）完成该探究．
21．小聪同学为了测量酱油的密度，进行以下实验：
将待测酱油倒入烧杯中，用已调好的天平测量烧杯和酱油的总质量（如图甲所示）．由图可知烧杯和酱油的总质量是_________g；将烧杯中的酱油倒入一部分到量筒中（如图乙），量筒中酱油的体积是_________cm1；用已调好的天平测量剩余酱油和烧杯的总质量（如图丙所示），由此可知酱油的密度是_______kg/m1．小刚设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量ml，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；酱油密度的表达式．按该实验方案测出酱油的密度值_________（选填“偏大”或“偏小”）．
22．小明在“测量小灯泡额定功率”的实验时，准备了标有“2.5V”的小灯泡、电压稳定不变的电源、电压表和电流表（两个量程都完好）、滑动变阻器、开关、导线若干，设计了如图甲所示的实验电路。
（1）实验原理是______；
（2）小明为了测出小灯泡正常发光时的功率，在甲图中，闭合开关，移动滑动变阻器滑片，使电压表示数为2.5V，记下电流表示数如图乙所示I=______A；
（3）小明测量的结果将______（选填“大于”、“等于”或“小于”）额定功率的真实值，理由是______。
五、计算题（本大题共2小题，共13分）
23．小丽家新买了一台电热水器，下表是该热水器的一些技术参数．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃．在此过程中，求：
（1）热水器中电热丝的电阻：水所吸收的热量[c水=4.2×103J/（kg•℃）]；热水器的效率．
24．冬季用来暖手的“电暖宝”是广大居民喜爱的暖手工具，暖手宝的电路图如下，已知发热体的电阻为121Ω，假设“电暖宝”中水的质量为0.5kg，将其从10℃加热到80℃，用了10分钟。(指示灯电路消耗的电能不计)
已知水的比热容为4.2×103J/(kg·℃)，则水吸收的热量是多少?如果消耗的电能全部由天然气提供，需要完全燃烧多少天然气?(q=7×107J/m3)
六、综合能力题（本大题共3小题，共18分）
25．小明的爸爸在“淘宝”上购买了一款新型电烤箱又名“空气炸锅”（如图甲所示），其原理是利用热空气流加热食物。工作电路图如图乙，工作时，当电烤箱内温度高于预设温度时，温控开 关自动断开，电热管停止加热，当电烤箱内温度低于预设温度时，温控开关自动闭合，电热管 重新开始加热，循环工作保障箱内温度为预设温度．已知电风扇的功率为 50W，电热管的电阻R为 40Ω．求：
电烤箱在加热工作时电风扇和电热管是______联。温控开关控制______（填“电 风扇”、“R”或“电风扇和 R”）正常工作时电热管的功率是多少________？用这个电烤箱在一次焙烤鸡翅的过程中，定时开关设定为 15 分钟，电热管正常循环工 作时，P-t 图象如图丙所示，本次烤鸡翅共消耗多少电能 ________？小明想了解家里电路的实际电压，于是将家里的其他用电器都关闭，他观察到电烤箱（总电阻约为 40Ω）工作时，家里标有“600r/kW•h”字样的电能表转盘在 3min 内转了 30 转，则 他家电路的实际电压约是多少___________ ？
26．如图为某型号电子秤，其结构原理如图所示，R0是定值电阻；R是压敏电阻，其阻值R随所受压力F变化的关系如图所示，改写电流表（量程为0～0.6A）的表盘数值后可直接读出所称物体的质量．设踏板的质量为5kg，电源电压保持12V不变，g取10N/kg．
根据图象可知，当被称物体的质量增加时，压敏电阻R的阻值_____，电流表的示数_____．（以上两空均选填“变大”或“变小”）空载时，电流表的示数为0.048A，则R0的阻值为_____Ω．该电子秤的最大量程是_____kg．若身边没有电流表只有电压表，试问还能制作电子秤吗？若不能，请说明理由；若能，电压表应怎样连入电路？
答：_____，_____．
27．某同学为了探究“视力矫正”原理，利用以下装置进行了实验。如图，此时光屏上可以看到一个较模糊的倒立像。取一眼镜片放在凸透镜和烛焰之间某处，发现光屏上的像变清晰了；移走眼镜片，将透镜靠近蜡烛移动时，光屏上的像再次清晰。则该眼镜片是_______
A．近视眼镜片——凹透镜
B．近视眼镜片——凸透镜
C．远视眼镜片——凹透镜
D．远视眼镜片——凸透镜
理由：___________________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由于火线和大地间有220V电压，而零线和大地间没有电压，所以开关应接在火线一侧，这样断开开关时，就与火线断开连接了，避免发生触电事故，所以图中带开关的灯泡连接是错误的，三孔插座的接法是：上地、左零、右火，图中的接法也是错误的。
2、A
【解析】
（1）从水资源存在危机进行分析；
（2）秸秆燃烧会浪费能源，污染环境；
（3）卫星通信实际上是微波通信的一种，是利用卫星做微波通信的中继站，是通过电磁波传递信息；
（4）核电站主要利用核裂变的可控链式反应来发电的，核废料因具有放射线，故必须慎重处理．
【详解】
A．水能是可再生能源，可循环利用，地球上可以利用的淡水资源是有限的，并且有相当一部分污染严重，因此需要节约水资源，故A错误；
B．秸秆燃烧会浪费能源，污染环境，因此要大力禁烧秸秆，加强秸秆的综合利用和开发，故B正确；
C．卫星导航是利用电磁波传递信息的，故C正确；
D．核电站发生泄漏时产生的核辐射会对人和生物造成伤害，核废料有放射性，会对环境造成污染，因此必须制定严格的安全标准和规范，故D正确．
本题考查了卫星通信、能源分类、核能利用、能源利用的相关知识，具有一定的综合性，熟练掌握各项知识是解题的关键．
3、B
【解析】
开关S闭合后，灯L1、L1都能正常工作，说明电路没有故障，从图中可以看出，甲表与L1并联，乙表与电源并联，所以甲乙为电压表，甲、乙两个电表的示数之比是1∶3，说明L1两端电压与电源电压之比为1∶3，又L1、L1串联，所以L1、L1电压值比为l∶1，由串联分压可得L1、L1的电阻之比是l∶1．
4、D
【解析】
因为旗杆是固定在地面上的，那么根据上面的国旗判断，风是从右向左刮的．
甲火炬火焰向左，有三种可能：
一是火炬不动，风把火焰刮向左；
二是火炬向右运动，风相对于火炬向左，把火焰刮向左；
三是火炬向左运动但运动的速度小于风速，此时风仍能把火焰刮向左．
对于乙火炬来讲如果乙静止不动，那么火焰的方向应该和国旗相同，而现在的火焰的方向明显和旗子方向相反，如果乙向右运动，火焰只会更加向左偏．所以，乙一定向左运动，而且运动的速度比风速快，这样才会出现上图的情况．
故选D．
5、D
【解析】
【详解】
AB．雨和粉笔灰都不是分子，它们的运动属于机械运动，故AB错；
C．水和酒精混合体积变小，说明分子间有空隙，不能表明分的运动，故C错；
D．能闻到菜的香味，是由于分子的不停地夫规则运动引起的，故D正确；
应选D．
6、C
【解析】
由于水平面上物体的压力和自身的重力相等，所以，在板A移动过程中，A对桌面的压力不变，故A正确；
滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，所以，在板的右端施一水平力F使板A右端缓慢地离开桌边L时，压力和接触面的粗糙程度不变，所以，A受到桌面的摩擦力不变，故B正确；
根据题意知道，桌子受到自身的重力、A对桌子压力和地面对桌子的支持力而平衡，所以桌子的重力和地面对桌子的支持力不是一对平衡力，故C错误；
木板A在拉力作用下，匀速缓慢地离开，即木板A做匀速直线运动，所以，拉力与摩擦力是一对平衡力，大小相等，又因为摩擦力大小不变，所以物体A在桌面上运动时，拉力F大小不变，故D正确。
7、B
【解析】
插入水中的筷子，由于筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分变浅。此时看到的像是筷子的虚像。
A、图中光线没有发生折射，故A错误；
B、筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，远离法线，折射角大于入射角，故B正确；
C、筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，但图中折射光线靠近法线，折射角小于入射角，故C错误；
D、筷子反射的光线从水中斜射入空气中时发生了折射，而图中的光线的传播方向错误，故D错误。
二、填空题（本大题7小题，共21分）
8、0～5 0.2 3.2
【解析】
由图可知，弹簧测力计的最大示数是5N，所以测力计的量程为0—5N；每个大格之间有5小格，每一小格是0.2N，即最小分度值是0.2N；从图中可知指针指在3大格下方一个小格，即示数为3N+0.2N=3.2N。
9、静止的 3000
【解析】
小萌同学正在骑自行车去上学，若以自行车为参照物，小萌同学相对于与自行车的位置没有发生改变，因此小萌相对于自行车是静止的；
验车的时间为：
根据可知，小萌家距离学校的距离为；
．
10、折射
【解析】
由于大气层上疏下密，光线穿过大气层连续发生折射，看到了太阳的虚像，但真实的太阳还在地平线以下。
11、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
12、增大 增大 费力
【解析】
根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，自拍杆可以增大物距，减小像的大小，增大取景范围；手机拍照杆在使用的过程中，动力臂小于阻力臂，属于费力杠杆。
13、5687
【解析】
×1000的位置对应的数是5，×100的位置对应的数是6，×10的位置对应的数是8，×1的位置对应的数是7，故是5687Ω。
14、短路 正常
【解析】
如图，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，则后面的支路开关闭合时，此灯与该支路灯泡串联．
只闭合S、S1 ， 若L正常发光，说明两端电压为220V左右，则L1处出现了短路；
只闭合S、S2，如果该运动正常，两灯为串联，灯两端的电压都降低，灯L发出暗红色的光，故说明L2正常．
三、作图题（共7分）
15、见解析
【解析】
过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出反射光线。如图所示：
16、如下图所示
【解析】
试题分析：螺线管的上端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从上向下的；当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由此可知小磁针的下端为N极；根据螺线管的上端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的下端流入上端流出；根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：下端为正极，上端为负极；如上图所示．
【考点定位】通电螺线管
17、
【解析】
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】
因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子竖直向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等，如图所示：
四、实验题（本大题共5小题，共20分）
18、匀速直线 3
【解析】
（1）由于随着时间的推移，甲在相等的时间间隔内通过的路程仍然相等，所以甲做的是匀速直线运动；
（2）甲小球0.5s经过的路程和乙小球0.5s经过的路程是相等的，所以图中所示乙小球0.5s经过的路程s=0.3m×5=1.5m，
所以乙小球前0.5s的平均速度v===3m/s；
（3）s﹣t图象如图所示：
19、木块滑行距离 A 当小球速度一定时，质量越大，动能越大 同一个小球在不同高度释放
【解析】
（1）在该实验中我们用到了转换的方法，即将钢球动能的大小转化为其对木块做功的多少来比较，即钢球推动木块运动的越远，其对木块所做的功就越多，即具有的动能就越大；反之就越小，故通过观察钢球推动木块移动的距离的大小来判断研究对象的动能的大小；
（2）该实验中，需要保持钢球下摆高度不变（即小球速度一定），钢球质量成倍增加，故只能换用一块更长的同样木板，所以A正确，BC错误；
（3）通过实验可以得出结论：当小球运动速度一定时，质量越大，小球动能越大；
（4）根据控制变量法，要探究物体动能大小与速度的关系，应用同一个小球在不同高度处释放，观察木块滑行的距离，从而比较动能大小。
20、2 物体受到的重力与质量成正比 B 不能
【解析】
（1）由图可知，图中弹簧测力计的为分度值为0.2N，示数为2N；
（2）由表格数据可知，物体所受的重力与物体的质量成正比；
（3）实验中需要测量多组数据，找出重力与质量的普遍规律，故B正确；
（4）由于在太空站中，不能用弹簧测力计测出物体受到的重力，所以用同样的器材，在太空站中不能完成该实验．
21、72.4 40 1.11×101 偏大
【解析】
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；烧杯和酱油的总质量是m1＝50g20g2.4g＝72.4g；(2)量筒的分度值为2cm1,量筒中酱油的体积为V＝40cm1；(1)剩余酱油和烧杯的质量为m2＝27.2g，量筒中酱油的质量为m＝m1−m2＝72.4g−27.2g＝45.2g，酱油的密度为ρ＝＝1.11g/cm1＝1.11×101kg/m1(4)小刚不可能把烧杯内的酱油全部倒入量筒内,导致测量的酱油的体积偏小,由公式ρ＝知：密度测量结果偏大．
22、P=UI 0.26 小于 灯的实际电压小于灯的额定电压
【解析】
（1）测功率的实验原理是P=UI；
（2）在甲图中，闭合开关，移动滑动变阻器滑片，使电压表示数为2.5V，记下电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A；
（3）图中电流表测通过灯的电流是准确的，电压表测灯与电流表的总电压，根据串联电路电压的规律，电压表示数等于灯的额定电压时，灯的实际电压小于灯的额定电压，根据P=UI，小明测量的结果将小于额定功率的真实值。
五、计算题（本大题共2小题，共13分）
23、（1）24.2Ω（2）4.2×106J（3）87.5%
【解析】
（1）由P=UI=可得，热水器正常工作时电阻丝的电阻：
R===24.2Ω；
（2）将水箱中装满水，由ρ=可得，水的质量：
m=ρV=1.0×103kg/m3×50×10-3m3=50kg，
水吸收的热量将水箱中装满水：
Q=c水m（t-t0）=4.2×103J/（kg•℃）×50kg×（45℃-25℃）=4.2×106J；
（3）由P=可得，热水器正常工作40min消耗的电能：
W=Pt=2000W×40×60s=4.8×106J；
热水器的效率：
η=×100%=×100%=87.5%．
答：（1）热水器中电热丝在正常工作时的电阻值是24.2Ω；
（2）水所吸收的热量是4.2×106J；
（3）热水器的效率是87.5%．
24、（1）1.47×103J；（2）3.4×10﹣3m3。
【解析】
（1）水吸收的热量是：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×0.5kg×（80℃-10℃）=1.47×105 J；
（2）由题意可知，指示灯电路消耗的电功率不计，10分钟消耗的电能：W=Pt′= =400W×10×60s=2.4×105 J；
如果消耗的电能全部由天然气提供，由Q放=Vq知道，需要完全燃烧天然气的体积是： =3.4×10﹣3m3。
六、综合能力题（本大题共3小题，共18分）
25、并 R 1210W 9.162×105J 200V
【解析】
（1）由图可知，电烤箱在加热工作时电风扇和电热管是并联关系，温控开关在电热管R支路上，所以它控制电热管R；
（2）正常工作时电热管的功率：；
（3）由电路图可知，当焙烤鸡翅时，电风扇与电热管是并联关系，且电风扇在15分钟内一直工作；电风扇消耗的电能：WM=PMtM=50W×15×60s=4.5×104J，
从丙图可知电热管在15分钟内，只工作了12min，电热管消耗的电能：WR=PRtR=1210W×12×60s=8.712×105J，
本次焙烤鸡翅共消耗的电能：W=WM+WR=4.5×104J+8.712×105J=9.162×105J；
（4）3min内电能表转盘转了30转，消耗的电能：，
他家电路的实际电压：。
26、变小 变大 10 120 能 并联在R0两端
【解析】
(1)当被称物体的质量增加时，压敏电阻受到的压力增大；由R−F图象可知，压力增大时，压敏电阻的阻值减小，总电阻减小，由欧姆定律可知，电路中的电流变大，即电流表的示数变大；(2)空载时,踏板对压敏电阻的压力：F＝G踏板＝m踏板g＝5kg×10N/kg＝50N，根据图3可知，压力F＝50N时，压敏电阻的阻值R＝240Ω；此时电路的总电阻：R总＝＝250Ω，由串联电路的电阻特点可得,R0的阻值：R0＝R总−R＝250Ω−240Ω＝10Ω；(3)由题意可知，电子秤是由电流表改装而成的，且当电子秤所测质量最大时，对应的电流表示数达到最大值；所以,此时电路中的电流：I最大＝0.6A，则定值电阻两端的电压为：U0＝I最大R0＝0.6A×10Ω＝6V，压敏电阻两端分得的电压：UR＝U−U0＝12V−6V＝6V，压敏电阻的阻值：R′＝＝10Ω，由图3可知，此时压敏电阻受到的压力为1200N，因为F＝G踏板+G物，则所测物体的最大重力为：G物最大＝F−G踏板＝1200N−50N＝1150N，由G＝mg可得，该电子秤的最大量程：m物最大＝＝＝115kg；(4)根据串联分压的规律可知,当压力增大时,压敏电阻的阻值减小,压敏电阻两端的电压也减小,则定值电阻R0两端的电压变大,故可以把电压表并联在R0两端，能反映物体质量的变化情况，所以能利用电压表制造电子秤．如下图所示：
点睛：（1）根据R与F的关系图象结合欧姆定律进行分析解答；（2）根据电路图可知，压敏电阻R和定值电阻R0串联，电流表测电路中的电流；空载时，踏板对压敏电阻的压力F等于踏板的重力，根据G＝mg即可求出压力F的大小；由图3读出压力F对应的压敏电阻的阻值，已知此时电路中的电流，然后利用欧姆定律求出总电阻，再根据根据串联电路的电阻特点即可求出R0的阻值．（3）当电子秤所测质量最大时，对应的电流表示数达到最大值，根据欧姆定律求出定值电阻两端的电压，利用串联电路的电压特点和欧姆定律求出压敏电阻的阻值，由图3读出压敏电阻受到的压力即为踏板和最大称量的重力之和，再根据G＝mg求出该电子秤的量程；（4）根据图3和串联分压的规律可知，当压力增大时，压敏电阻的阻值减小，压敏电阻两端的电压也减小，则定值电阻R0两端的电压变大，故可以利用电压表制造电子秤．
27、A 透镜对光线有发散作用，因此是近视眼镜片。
【解析】
①凹透镜对光线有发散作用，能使光线的会聚点推迟延后；
②近视眼是远处物体的像成在视网膜的前方，需佩戴凹透镜．
【详解】
由图可知，物距大于像距，光屏上能成倒立缩小的实像，此时物距应大于2倍焦距，像距在1倍焦距和2倍焦距之间，但光屏上得到的是模糊的倒立实像，说明像距不合适，将凸透镜靠近蜡烛，屏上再次得到清晰的像，可知物距变小，像距变大，像变大。所以当将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰，说明该透镜对光线有发散作用，因此是近视镜片。故选A.
实验次数
钢球质量/g
钢球下摆高度/cm
木块滑行距离/cm
1
20
20
30
2
40
20
58
3
60
20
实验次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1
3
4
型号
FED-H50
额定电压
220V
最大水量
50L
额定功率
2000W
