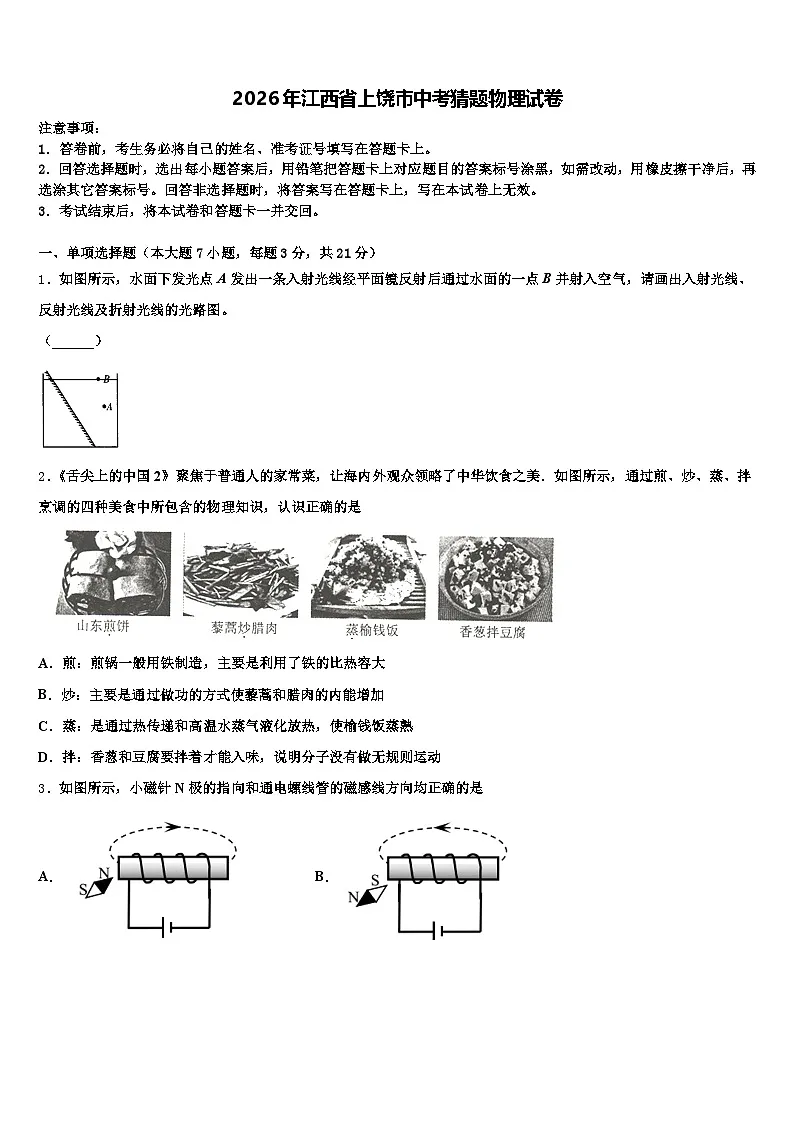

2026年江西省上饶市中考猜题物理试卷（含答案解析）

这是一份2026年江西省上饶市中考猜题物理试卷（含答案解析），共18页。试卷主要包含了在国际单位制中，质量的单位是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。
（______）
2．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美．如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
3．如图所示，小磁针N极的指向和通电螺线管的磁感线方向均正确的是

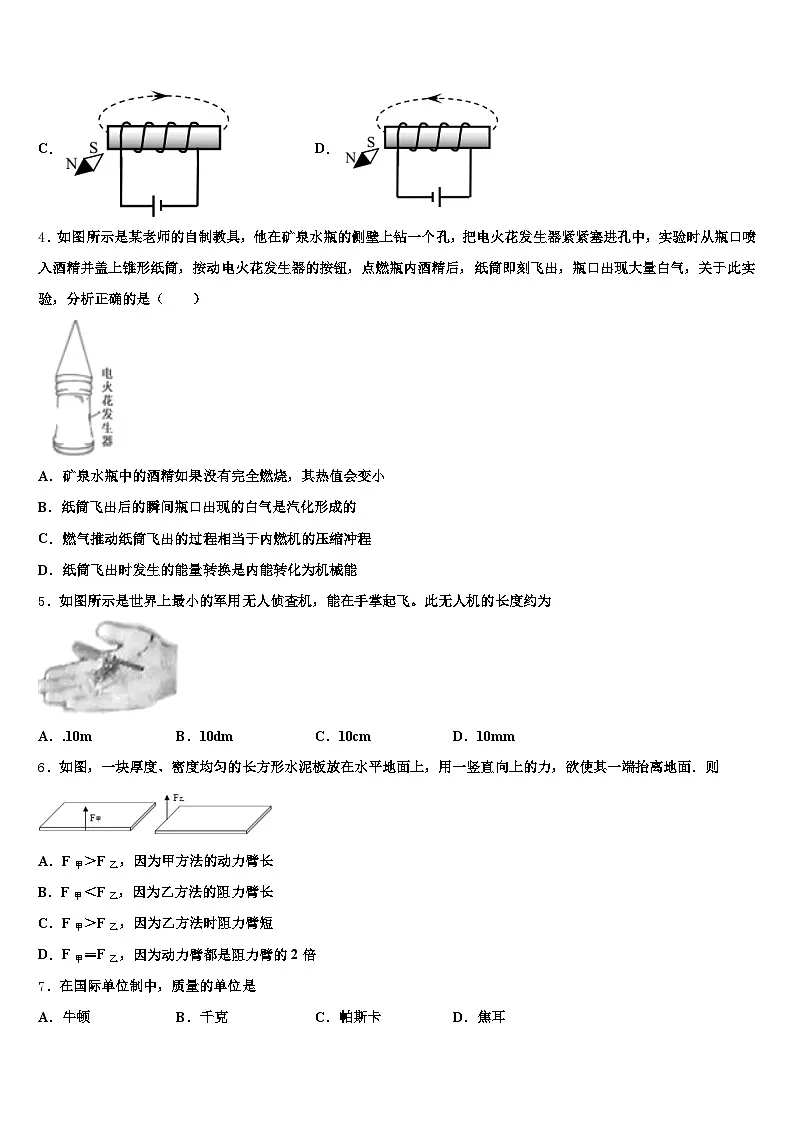

A．B．
C．D．
4．如图所示是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出，瓶口出现大量白气，关于此实验，分析正确的是（ ）
A．矿泉水瓶中的酒精如果没有完全燃烧，其热值会变小
B．纸筒飞出后的瞬间瓶口出现的白气是汽化形成的
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出时发生的能量转换是内能转化为机械能
5．如图所示是世界上最小的军用无人侦査机，能在手掌起飞。此无人机的长度约为
A．.10mB．10dmC．10cmD．10mm
6．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面．则
A．F甲＞F乙，因为甲方法的动力臂长
B．F甲＜F乙，因为乙方法的阻力臂长
C．F甲＞F乙，因为乙方法时阻力臂短
D．F甲＝F乙，因为动力臂都是阻力臂的2倍
7．在国际单位制中，质量的单位是
A．牛顿B．千克C．帕斯卡D．焦耳

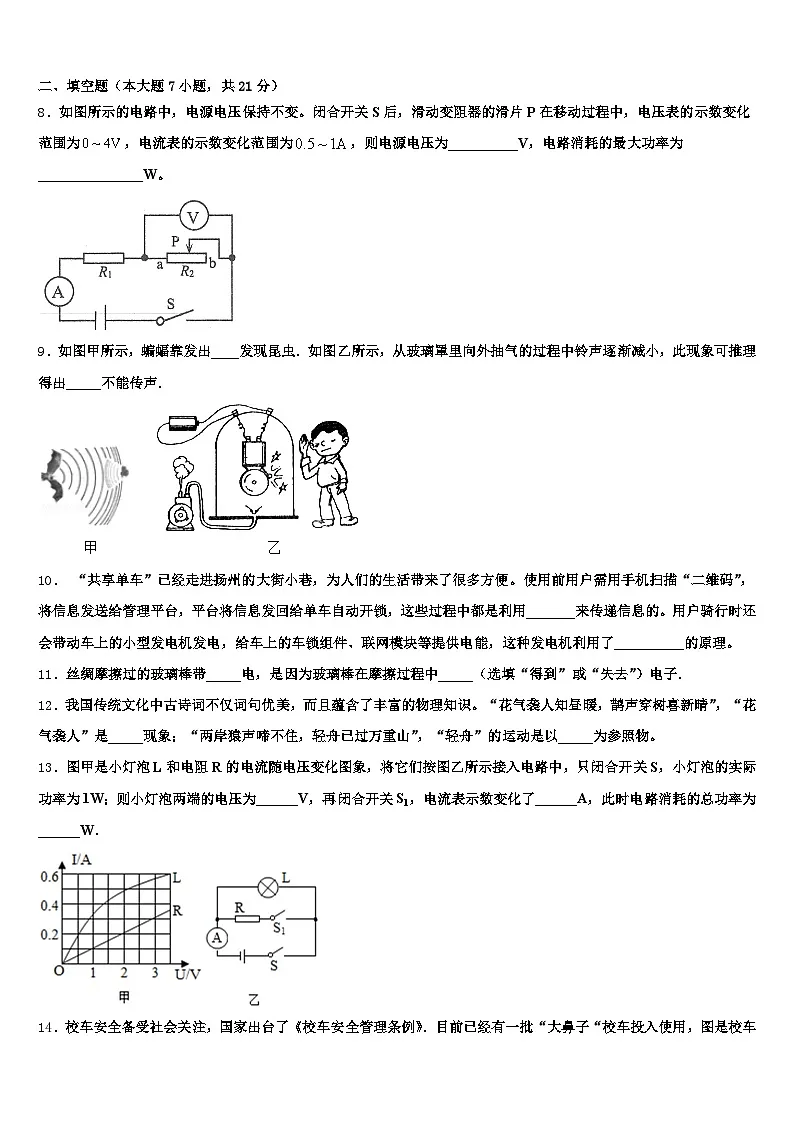

二、填空题（本大题7小题，共21分）
8．如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P在移动过程中，电压表的示数变化范围为，电流表的示数变化范围为，则电源电压为__________V，电路消耗的最大功率为_______________W。
9．如图甲所示，蝙蝠靠发出____发现昆虫．如图乙所示，从玻璃罩里向外抽气的过程中铃声逐渐减小，此现象可推理得出_____不能传声．
10． “共享单车”已经走进扬州的大街小巷，为人们的生活带来了很多方便。使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用_______来传递信息的。用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了__________的原理。
11．丝绸摩擦过的玻璃棒带_____电，是因为玻璃棒在摩擦过程中_____（选填“得到”或“失去”）电子．
12．我国传统文化中古诗词不仅词句优美，而且蕴含了丰富的物理知识。“花气袭人知昼暖，鹊声穿树喜新晴”，“花气袭人”是_____现象；“两岸猿声啼不住，轻舟已过万重山”，“轻舟”的运动是以_____为参照物。
13．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；则小灯泡两端的电压为______V，再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W．
14．校车安全备受社会关注，国家出台了《校车安全管理条例》．目前已经有一批“大鼻子“校车投入使用，图是校车的简图．校车应用了许多物理知识，例如校车的颜色是黄色，是因为人眼对黄色比较敏感，
请你结合所学的物理知识写出对应的解释：
配安全带_____．
更换轮胎_____．
限制车高_____．
A．减小质量，减小惯性
B．防止刹车时由于惯性造成伤害
C．降低重心，增加校车稳定性
D．压力一定时，增大接触面积粗糙程度．
三、作图题（共7分）
15．钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．
16．如图所示，平面镜的上方有一个物块，请用图示回答：要使人跟在点看不到镜中的像，至少应把平面镜的哪部分遮住？（遮住部分用线段表示）
17．如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点。试在图中画出入射光线、反射光线和大致的折射光线。
四、实验题（本大题共5小题，共20分）
18．如图所示是小南“探究滑动摩擦力与什么因素有关”的实验过程：
（1）该探究要用弹簧测力计拉着木块在水平方向作匀速直线运动，根据_____原理，可知此时摩擦力与拉力大小相等．
（2）小南分析甲、乙，发现F1＜F2，说明滑动摩擦力的大小与_____有关，分析甲、丙，发现F1＜F3，说明滑动摩擦力的大小与接触面_____有关．
（3）小南在本次探究中运用的研究方法是_____和转化法．
（4）小南在探究后反思：操作中不能保证匀速拉动物体，所以弹簧测力计的示数并不稳定．经老师引导后，将实验装置改成如图丁所示，当他拉出木板的过程中，发现弹簧测力计示数仍然不稳定，你认为仍然不稳定的原因可能是_____（填序号A．接触面的粗糙程度不均匀 B．未能保证匀速抽出木板）
19．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验．
实验过程中，弹簧测力计________（选填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小________（选填“大于”、“等于”或“小于”）弹簧测力计的示数．在四次实验中，滑动摩擦力最小的是_____（选填“甲”、“乙” 、“丙”或“丁”）．比较甲、乙实验，是为了研究滑动摩擦力大小与________有关；比较乙、丙实验，是为了研究滑动摩擦力大小与________有关．（以上两空选填“压力”或“接触面粗超程度”）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关．你认为他的结论是________________（选填“正确”或“错误”）的．小明对实验装置进行改动，如图所示，重复实验，发现效果更好．实验中，小明_____（选填“一定”或“不一定”）要匀速拉动长木板．
20．在“研究杠杆的平衡条件”实验中：
（1）实验前，发现杠杆处于如图甲所示的状态，则应将杠杆右端的平衡螺母向________移动，使杠杆在水平位置平衡，左右两端添加钩码后，杠杆的状态如图乙所示，可以将右端钩码的位置向_______移动，使杠杆在水平位置重新平衡（均选填“左”或“右”）．
（2）两同学用弹簧测力计与钩码探究杠杆的平衡条件，如图丙、丁所示，都得到F1•OA＜F2•OB，并由此得出结论：动力×动力臂＜阻力×阻力臂．则丙的原因是______，丁的原因是______．
（3）另一小组的同学获得的数据如下表所示：
他们得出的结论是：“动力+动力臂＝阻力+阻力臂“你认为这个结论________（选填“正确”或“错误”），理由是________．
（4）从杠杆的平衡条件及施工量等因素考虑，工人师傅们应选择如图所示的方案________进行施工会更合适．
21．在用弹簧测力计测水平拉力前，先要在水平方向进行_____，如图(a)所示的弹簧测力计的示数为_____牛．在“探究平面镜成像的特点”实验中，为便于确定像的位置采用_____作为平面镜．如图(b)所示的电压表的示数为_____伏．
22．相同的两件上衣，在同一洗衣机内同时进行了甩干，拿出来进行晾晒，如图所示，过一段时间后发现右边衣服中的水分比左边的蒸发快，请根据此情景，提出一个可探究的科学问题：______________．
五、计算题（本大题共2小题，共13分）
23．如图所示，体积为V＝200cm3的木块在绳子拉力F＝0.8N的作用下完全浸没在水中（g＝10N/kg，ρ水＝1.0×103kg/m3，绳子重力不计）．求：
（1）木块此时受到浮力．
（2）木块的重力．
24．底面积为100cm2的平底圆柱形容器内装有适量的水，放置于水平桌面上．现将体积为500cm3，重为3N的木块A轻放入容器内的水中，静止后水面的高度为8cm，如图甲所示，若将一重为6N的物体B用细绳系于A的下方，使其恰好浸没在水中，如图乙所示（水未溢出），不计绳重及其体积，求：
（1）图甲中木块A静止时进入水中的体积；
（2）物体B的密度；
（3）图乙中水对容器底部的压强．
六、综合能力题（本大题共3小题，共18分）
25．近年来，汽车逐步走进了普通百姓的家庭．
现在汽车的发动机大多是用汽油作燃料的汽油机．如图所示的汽油机正处在______冲程；由于过度开发和使用加剧了不可再生能源的消耗，现在很多地方正在使用乙醇汽油．乙醇汽油是一种由乙醇和普通汽油按一定比例混配形成的替代能源，其中普通汽油体积占90%，乙醇（即酒精）体积占10%．某型号汽车使用上述乙醇汽油在水平路面上匀速行驶时，受到的牵引力为920N，每行驶100km耗油10kg．则10kg乙醇汽油完全燃烧放出的热量是多少焦____？（乙醇汽油热值q=4.6×107J/kg）该车此时的效率为多少_____？请写出使用乙醇汽油的好处是什么______？（写出一条即可）
26．最近，中央电视台科教频道播出了在我市拍摄的“汽车落水后如何水下逃生”的纪录片．纪录片中，实验人员开着小车从高处落入滚滚的岷江，并在门窗紧闭的车中，尝试用不同的方法砸碎车窗玻璃逃生，惊心动魄．为了确保实验人员的安全，摄制组精心设计了紧急救援装置，用于当实验人员无法从车中逃生时迅速吊起汽车．现某课外活动小组，照此设计了如图所示的简单机械，模拟紧急救援落水汽车．实验中用实心圆柱体A代替小车，已知A的体积为0.12m3，质量为210kg．（g取10N/kg，设整个过程A均为匀速运动状态，忽略钢缆绳重及滑轮摩擦，不考虑风浪、水流等因素的影响．）
求A完全浸没在水中时受到的浮力是多大？（ρ水=1.0×103kg/m3）若A完全浸没在水中时，滑轮组的机械效率为 60%．那么A完全打捞出水面后，岸上钢绳的拉力F为多大？若A完全打捞出水面后，以0.5m/s的速度被匀速提升，求岸上钢绳拉力F的功率．从A上表面刚出水面到A完全离开水面的过程中，滑轮组机械效率如何变化？请简述理由．
27．如图(a)所示，电源电压为6伏且保持不变，电阻R1阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图(b)所示。求：
（1）通过R1的电流I1。
（2）通电10秒钟电流通过R2所做的功。
（3）现用标有“60Ω 3A”和“20Ω 2A”字样的滑动变阻器，则当选用标有哪种字样的滑动变阻器替换R1，将电流表A1串联接入_____点处时(选填“M”成“N")，在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、
【解析】
作出发光点A关于平面镜的对称点，即为像点A′，连接A′B点交平面镜于点O，沿OB画出反射光线，连接AO画出入射光线；OB又斜射到空气和水的界面时，根据光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧，光从水斜射入空气中，折射角大于入射角，据此作图如下：
2、C
【解析】
A．煎：煎锅一般用铁制造，主要是利用了铁的熔点高，A不符合题意；
B．炒：主要是通过热传递的方式使藜蒿和腊肉的内能增加，B不符合题意；
C．蒸：是通过热传递和高温水蒸气液化放热，把内能转移给榆钱，使榆钱饭蒸熟，C符合题意；
D．因为一切物质都是由分子组成的，组成物质的分子在不停的做无规则运动．所以，香葱和豆腐的分子也在做无规则运动，D不符合题意．
3、C
【解析】
AB．图中电流方向和线圈的绕法都相同，且电流从左后方流入、右前方流出，根据安培定则，通电螺线管的右端为N极，螺线管的左端为S极．小磁针右上端为N极．在磁体外部，磁感线方向由N极指向S极，则磁感线方向向左．故AB错误．
C．根据安培定则，通电螺线管的左端为N极，右端为S极．则小磁针右上端为S极．在磁体外部，磁感线方向由N极指向S极，则磁感线方向向右．故C正确．
D．由图，根据安培定则，通电螺线管的右端为N极，左端为S极．则小磁针右上端为N极．在磁体外部，磁感线方向由N极指向S极，则磁感线方向向左．故D错误．
4、D
【解析】
A. 热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否充分燃烧无关，故A错误；B. 瓶口出现的白气是由水蒸气液化形成的，故B错误；C. 燃气推动纸筒飞出的过程是燃气推动纸筒做功的过程，相当于内燃机的做功冲程，故C错误；D. 纸筒飞出后瓶内气体的内能减小，内能转化为机械能，故D正确．故选D.
5、C
【解析】
世界上最小的军用无人侦査机，能在手掌起飞。由手掌的宽度略大于10cm，所以此无人机的长度约10cm；
6、D
【解析】
根据杠杆的平衡条件，,F作用在一边的中间，重心在中心，支点在另一边，利用杠杆分析, 所以F=2G，两种情况下动力臂都是各自阻力臂的2倍，所以选D
7、B
【解析】
在物理学中，
A．牛顿是力的单位。故A不符合题意；
B．千克是质量的单位。故B符合题意；
C．帕斯卡是压强的单位。故C不符合题意；
D．焦耳是功和各种能量的单位。故D不符合题意。
二、填空题（本大题7小题，共21分）
8、8 8
【解析】
根据题中“电源电压保持不变。滑动变阻器的滑片P在移动过程中，……则电源电压为__________V，电路消耗的最大功率为_______________W。”可知，本题考查动态电路电功率的计算。根据串联电路的特点和欧姆定律的应用列式，关键是电表对应示数的判断。
【详解】
由题，电阻R1、R2串联，电压表测滑动变阻器R2两端的电压，当滑动变阻器的滑片P由a到b移动过程中，滑动变阻器连入电路的电阻增大，电路的总电阻增大，电流表示数变小，根据串联分压原理，电压表示数变大。因此当电压表示数为最大值4V时，电路中电流最小为0.5A。
当滑动变阻器连入电路的阻值为0时，电压表示数为0,电路中电流最大为1A；
则4V+0.5A×R1=1A×R1，
解得R1=8Ω，
所以电源电压U=4V+0.5A×R1=8V。
因为电源电压一定，电路中电流最大时，电路消耗的最大功率为
P=UI=8V×1A=8W。
9、超声波 真空
【解析】
蝙蝠可以发出超声波，利用回声定位的方法发现昆虫；由实验现象可知，逐渐抽出其中的空气，听到的声音逐渐变小；当罩内空气接近真空时，几乎听不到声音，所以可以推理得出真空不能传声．
10、电磁波 电磁感应现象
【解析】
手机依靠电磁波来传递信息的；发电机是依据电磁感应原理工作的，在发电的过程中车轮转动，将车轮的机械能转化为电能。
11、正；失去
【解析】
丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电．
12、扩散 高山
【解析】
花气袭人是由于分子的无规则运动造成的，属于扩散现象；坐在船上的乘客随船一起运动，山和轻舟之间的位置有变化，所以以高山为参照物，轻舟是运动的。
13、2 0.2 1.4
【解析】
(1)只闭合开关S时，电路为L的简单电路，由图中可知,当小灯泡两端的电压UL＝2V,通过的电流IL＝0.5A时，灯泡的实际功率PL＝ULIL＝2V0.5A＝1W，所以，小灯泡两端的电压为2V，电源的电压约为2V；(2)闭合开关S、S1时，L与R并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以,它们两端的电压UL＝UR＝U＝2V，由图象可知,通过它们的电流分别为IL＝0.5A,IR＝0.2A，因串联电路中干路电流等于各支路电流之和，所以,电流表示数变化为IR＝0.2A，此时干路电流：I＝ILIR＝＝0.7A，此时电路消耗的总功率：P＝UI＝2V0.7A＝1.4W.
点睛：（1）只闭合开关S时，电路为L的简单电路，根据图象读出小灯泡实际功率为1W两端的电压和电流；（2）闭合开关S、S1时，L与R并联，电流表测干路电流，根据并联电路的电压特点可知它们两端的电压，根据图象可知通过它们的电流，利用并联电路的电流特点可知电流表示数的变化和干路电流表的示数，利用P＝UI求出电路消耗的总功率．
14、B D C
【解析】
（1）指导学生安全落座、系好安全带；制止学生在校车行驶过程中离开座位等危险行为．是防止汽车出现意外时，由于惯性而对乘员造成伤害．
（2）轮胎上刻有凹凸不平的花纹，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的；时间长了，这些凹凸不平的花纹会被磨平，因此要更换轮胎．
（3）为了提高校车稳定性，因此要限制车高，降低重心，从增加校车稳定性．
三、作图题（共7分）
15、
【解析】
作反射光线和入射光线夹角的平分线，即为法线；过入射点作法线的垂线，即为平面镜的位置，如下图所示：
16、
【解析】
1、这是有关平面镜成像问题，解决问题的关键是掌握平面镜的成像规律；
2、平面镜成正立等大虚像，像和物的连线垂直于平面镜，像到平面镜的距离等于物到平面镜的距离，像和物关于平面镜对称，镜像不能用光屏承接，像的大小相等，但是左右相反；
3、根据平面镜成像左右对称，求得遮挡的部分.
【详解】
由A点和B点向平面镜作垂线并延长，根据物像到平面镜距离相等，作出物体AB的像A'B'．连接EA'交平面镜于C点，连接EB'交平面镜于D点．
遮住平面镜CD部分，眼睛就看不到物体的像了．

17、
【解析】
先作出发光点S关于水面的对称点S′，连接S′A，交平面镜于点O，OA为反射光线，SO为入射光线；过O点垂直水面作出法线，在水中法线的右侧画出折射光线OB，注意折射角小于入射角；如图所示：
四、实验题（本大题共5小题，共20分）
18、二力平衡压力大小粗糙程度控制变量法A
【解析】
（1）要使物体所受的摩擦力与拉力平衡，应用弹簧测力计拉着木块沿水平方向做匀速直线运动，此时滑动摩擦力等于测力计的拉力，因此这里是利用了二力平衡的知识；
（2）比较甲、乙两图，接触面的粗糙程度相同，压力大小不同，测力计的示数不同，F1＜F2，所以摩擦力的大小与压力大小有关；比较甲、丙两图，压力大小相同，接触面的粗糙程度不同，测力计的示数不同，F1＜F3，所以摩擦力的大小与接触面粗糙程度有关；
（3）实验时，用弹簧测力计拉木块使它在水平木板（或毛巾）上做匀速直线运动，根据二力平衡知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数，通过拉力的大小得知摩擦力的大小，用到了转换法，由于摩擦力大小与压力大小和接触面的粗糙程度有关，所以这个实验中还用到另一个方法是控制变量法；
（4）根据影响摩擦力的因素可知，在压力不变的情况下，弹簧测力计的示数不稳定，即摩擦力是变化的，说明木板表面的粗糙程度不同，故选A.
19、必须 等于 丁 压力 接触面的粗糙程度 错误 不一定
【解析】
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，滑动摩擦力和拉力是一对平衡力，大小相等，所以滑动摩擦力的大小等于弹簧测力计的示数．
（2）在四次实验中，甲和乙接触面粗糙程度相同，乙的压力较大，滑动摩擦力较大，即f乙＞f甲；乙和丙压力大小相同，丙接触面更粗糙，滑动摩擦力更大，f丙＞f乙；实验丁和甲接触面粗糙程度相同，丁的压力较小，滑动摩擦力f丁＜f甲．由此可知，f丙＞f乙＞f甲＞f丁，滑动摩擦力最小的是丁．
（3）比较甲、乙实验，接触面粗糙程度相同，压力大小不同，所以是为了研究滑动摩擦力大小与压力有关；比较乙、丙实验，压力大小相同，接触面粗糙程度不同，是为了研究滑动摩擦力大小与接触面积的粗糙程度有关．
（4）由于没有保持压力大小相同，所以小明的结论是错误的．
（5）由图戊所示实验可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力的大小等于测力计的拉力，因此实验中不一定要匀速拉动长木板．
20、右 左 把OB当作F2的力臂 杠杆自重对实验产生了影响 错误 不同的物理量不能相加 A
【解析】
（1）调节杠杆在水平位置平衡，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响．杠杆右端偏高，右端的平衡螺母应向上翘的右端移动．
如图（b）所示的状态，左高右低，可以将右端钩码的位置向左移；
（2）两同学用弹簧测力计与钩码探究杠杆的平衡条件，如图丙、丁所示，都得到F1•OA＜F2•OB，并由此得出结论：动力×动力臂＜阻力×阻力臂．则丙的原因是把OB当作F2的力臂；丁的原因是杠杆自重对实验产生了影响；
（3）得出“动力+动力臂＝阻力+阻力臂”的结论是错误的，因为数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加．
（4）从杠杆的平衡条件及施工量等因素考虑，工人师傅们应选择如图A的方案较省力．
21、调零 2.4 玻璃板 12
【解析】
由于弹簧测力计水平使用，弹簧测力计在使用前要进行水平方向调零，即把指针调到零刻线处；由图（a）可知弹簧测力计的示数为2.4N；在“探究平面镜成像的特点”实验中，为了便于确定像的位置和比较像与物体的大小是否相同，采用玻璃板代替平面镜；图（b）中电压表用的量程是0—15V，每一小格表示0.5V，电压表示数为12V．
22、水蒸发的快慢与水的表面积是否有关
【解析】
由图可知，左边衣服没有全部展开，右边全部展开了，右边的表面积大于左边的，蒸发也比较快，可以提出如下问题：水蒸发的快慢与水的表面积是否有关？
五、计算题（本大题共2小题，共13分）
23、（1）2N（2）1.2N
【解析】
（1）木块的体积：，
木块完全浸没在水中，则，
木块此时受到浮力： ．
（2）木块在绳子拉力的作用下静止在水中，受到竖直向下的重力和拉力、竖直向上的浮力作用；所以，则木块的重力： ．
答：（1）木块此时受到浮力为2N．
（2）木块的重力为1.2N．
24、（1）3×10﹣4m3；（2）1.5×103kg/m3；（3）1400Pa
【解析】
（1）因为A漂浮在水中，所以F浮=GA=3N，
根据F浮=ρ水gV排得，V排===3×10﹣4m3；
（2）图A、B共同悬浮：F浮A+F浮B=GA+GB，
公式展开：ρ水g（VA+VB）=GA+GB，
VA+VB===9×10﹣4m3，
其中VA=500cm3=5×10﹣4m3，故VB=4×10﹣4m3，
B的质量为：mB===0.6kg；
B的密度为：ρB===1.5×103kg/m3；
（3）当AB浸入水中后，所增加浸入水中的体积为：
△V=VA+VB﹣V排=9×10﹣4m3﹣3×10﹣4m3=6×10﹣4m3，
液面升高△h===0.06m，
图乙中水对容器底部的压强：
p=ρ水gh=1.0×103kg/m3×10N/kg×（0.06m+0.08m）=1400Pa．
六、综合能力题（本大题共3小题，共18分）
25、压缩 4.6×108J 20% 污染小
【解析】
(1)如图所示，进气门和排气门均关闭，活塞由下向上运动，所以为压缩冲程；(2)10kg乙醇汽油完全燃烧放出的热量Q＝mq＝10kg×4.6×107J/kg＝4.6×108J；(3)牵引力做的功W＝Fs＝920N×1×105m＝9.2×107J，该车此时的效率η＝×100%＝×100%＝20%．(4)使用乙醇汽油的好处是：污染小．
点睛：（1）根据气门的开关情况和活塞的运动方向判断是哪一个冲程；（2）根据Q＝mq求出10kg乙醇汽油完全燃烧放出的热量；（3）根据W＝Fs求出行驶100km牵引力做的功，根据η＝求出效率；（4）从节能环保的角度作出分析和解答．
26、（1）1200N （2）540N （3）1350W （4）4.05W
【解析】
（1）A完全浸没在水中时排开液体的体积就是A的体积，根据阿基米德原理，
（2）A完全浸没在水中，提升A匀速上升高度h，则做的有用功，总功为，物体A的重力
机械效率
带入计算
出水后滑轮组有5段绳子，假设拉力等于F，则根据滑轮组省力原则
(3) A以0.5m/s的速度被匀速提升,根据滑轮组省力费距离，绳子自由端移动的速度，拉力F做功的功率
（4）从A上表面刚出水面到A完全离开水面的过程中，浮力逐渐减小，上升相同的高度，有用功随浮力减小而变大．额外功不变，所以效率变大．
27、（1）0.6A；（2）24J；（3）“60Ω 3A”；N；2:15；15.6W
【解析】
（1）由电路图可知，电阻R1和R2并联，电流表A测干路电流；则R1的电流I1===0.6A；
（2）从图（b）中可知，电流表的量程是0-3A，分度值是0.02A，电流表A的示数为1A，
根据并联电路电流特点可知通过R2的电流：I2=I-I1=1A-0.6A=0.4A，并联电路中各个支路的电压相等，所以R2两端的电压为6V，电流通过R2所做的功W2=UI2t=6V×0.4A×10s=24J；
（3）由于电阻R1与R2并联，电流表A测干路电流，支路R2的电流不变，则在移动变阻器滑片P的过程中使电流表A1与A示数的比值最小，则应增大A的示数同时减小电流表A1的示数，或只增大A的示数；由于电流表A测干路电流，根据并联电路的电流特点可知：电流表A的示数会随R1电流的增大而增大；所以，应把电流表接入N点处；
滑动变阻器标有“60Ω 3A”字样，通过变阻器的最大电流为3A，图中电流表A的最大量程为0-3A，所以干路中的电流最大为3A，通过变阻器的电流I1最大=3A-0.4A=2.6A，电流表A1与A示数的最小比值，滑动变阻器的电功率P=UI1最大=6V×2.6A=15.6W；
滑动变阻器标有“20Ω 2A”字样，所以I1最大′=2A，电流表A1与A示数的最小比值；
使电流表A1与A示数的比值最小，所以选择标有“60Ω 3A”字样的滑动变阻器。
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
4
5
5
4
3
4
4
3
