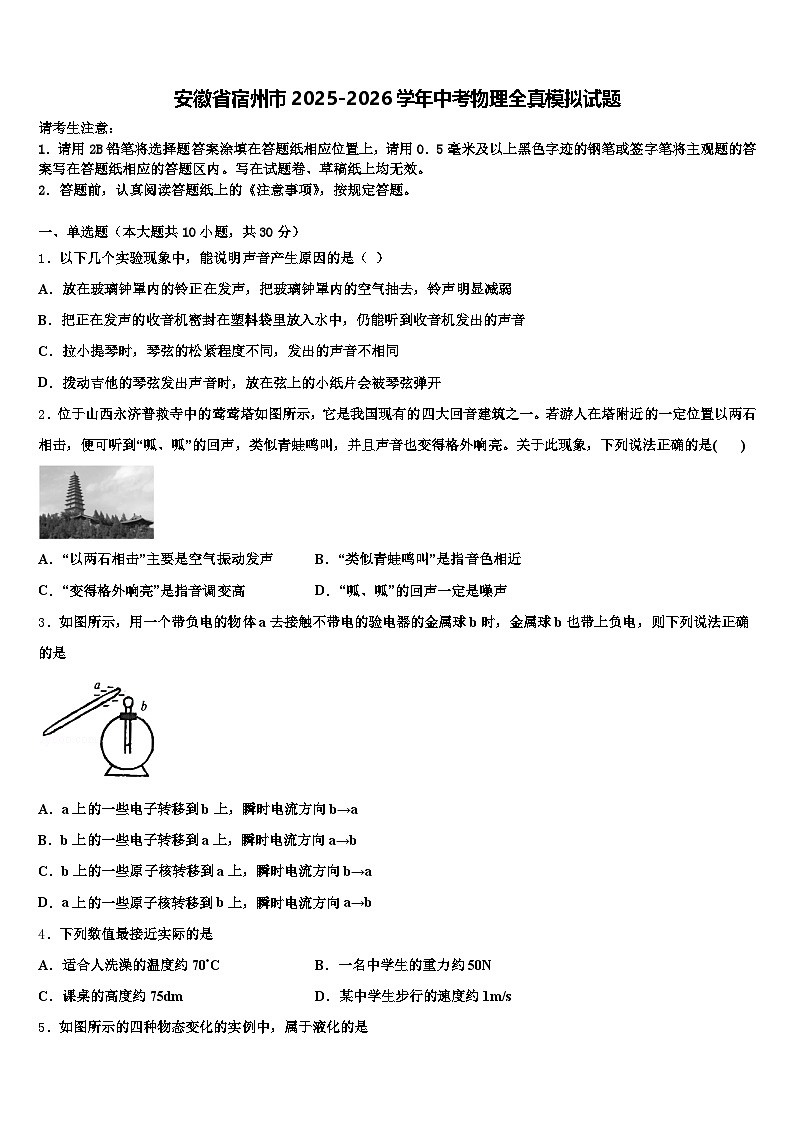

安徽省宿州市2025-2026学年中考物理全真模拟试题（含答案解析）

这是一份安徽省宿州市2025-2026学年中考物理全真模拟试题（含答案解析），共18页。试卷主要包含了下列数值最接近实际的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．以下几个实验现象中，能说明声音产生原因的是（ ）
A．放在玻璃钟罩内的铃正在发声，把玻璃钟罩内的空气抽去，铃声明显减弱
B．把正在发声的收音机密封在塑料袋里放入水中，仍能听到收音机发出的声音
C．拉小提琴时，琴弦的松紧程度不同，发出的声音不相同
D．拨动吉他的琴弦发出声音时，放在弦上的小纸片会被琴弦弹开
2．位于山西永济普救寺中的莺莺塔如图所示，它是我国现有的四大回音建筑之一。若游人在塔附近的一定位置以两石相击，便可听到“呱、呱”的回声，类似青蛙鸣叫，并且声音也变得格外响亮。关于此现象，下列说法正确的是( )
A．“以两石相击”主要是空气振动发声B．“类似青蛙鸣叫”是指音色相近
C．“变得格外响亮”是指音调变高D．“呱、呱”的回声一定是噪声
3．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a
D．a上的一些原子核转移到b上，瞬时电流方向a→b
4．下列数值最接近实际的是
A．适合人洗澡的温度约70°CB．一名中学生的重力约50N
C．课桌的高度约75dmD．某中学生步行的速度约1m/s

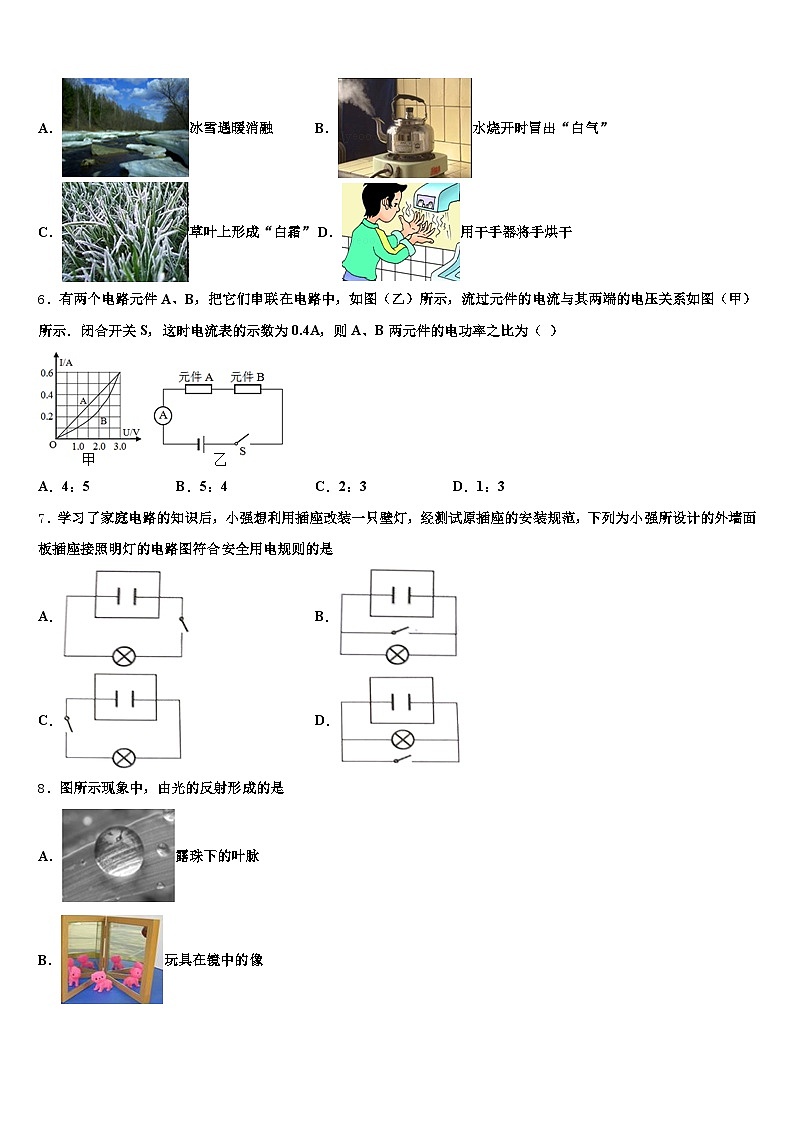

5．如图所示的四种物态变化的实例中，属于液化的是
A．冰雪遇暖消融B．水烧开时冒出“白气”
C．草叶上形成“白霜”D．用干手器将手烘干
6．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
7．学习了家庭电路的知识后，小强想利用插座改装一只壁灯，经测试原插座的安装规范，下列为小强所设计的外墙面板插座接照明灯的电路图符合安全用电规则的是
A．B．
C．D．
8．图所示现象中，由光的反射形成的是
A．露珠下的叶脉
B．玩具在镜中的像

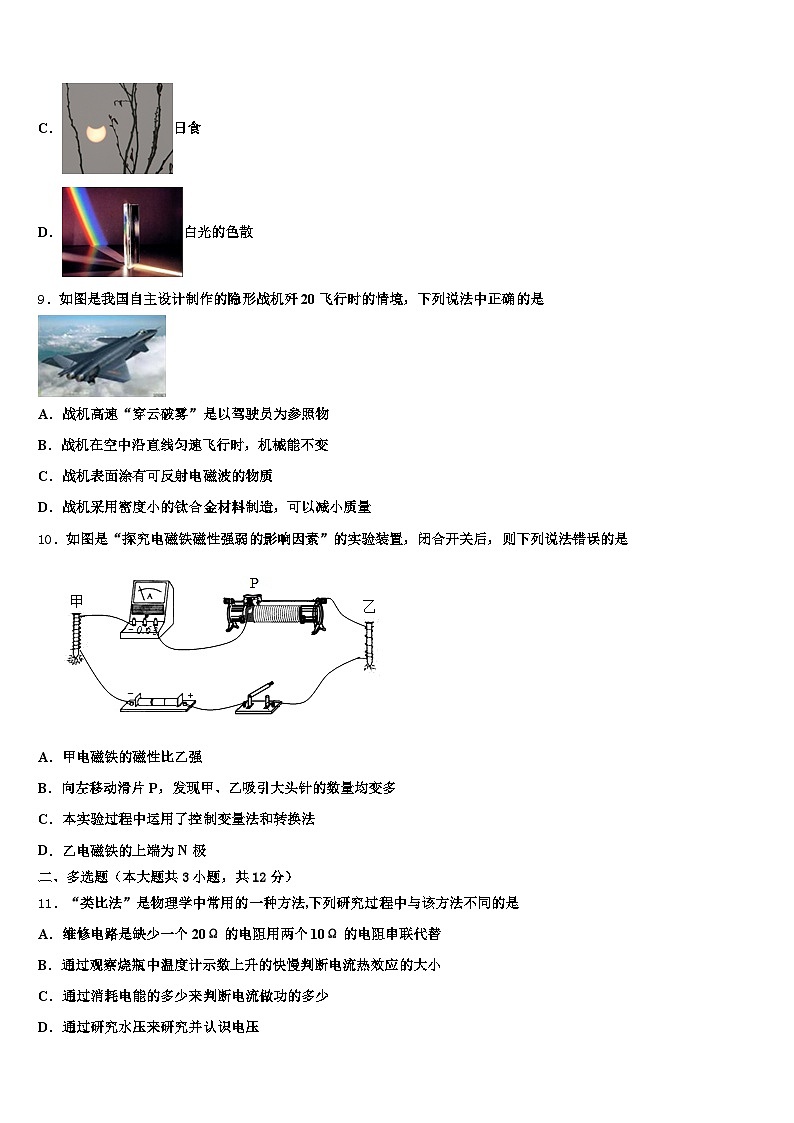

C．日食
D．白光的色散
9．如图是我国自主设计制作的隐形战机歼20飞行时的情境，下列说法中正确的是
A．战机高速“穿云破雾”是以驾驶员为参照物
B．战机在空中沿直线匀速飞行时，机械能不变
C．战机表面涂有可反射电磁波的物质
D．战机采用密度小的钛合金材料制造，可以减小质量
10．如图是“探究电磁铁磁性强弱的影响因素”的实验装置，闭合开关后，则下列说法错误的是
A．甲电磁铁的磁性比乙强
B．向左移动滑片P，发现甲、乙吸引大头针的数量均变多
C．本实验过程中运用了控制变量法和转换法
D．乙电磁铁的上端为N极
二、多选题（本大题共3小题，共12分）
11．“类比法”是物理学中常用的一种方法,下列研究过程中与该方法不同的是
A．维修电路是缺少一个20Ω的电阻用两个10Ω的电阻串联代替
B．通过观察烧瓶中温度计示数上升的快慢判断电流热效应的大小
C．通过消耗电能的多少来判断电流做功的多少
D．通过研究水压来研究并认识电压
12．在图甲所示的电路中，电源电压不变，R1是定值电阻，R2是规格为“20Ω，3A”的滑动变阻器，在电路中正确连接一个电压表（图中未画出），闭合开关S，移动变阻器的滑片从一端到另一端。当滑片P在中点时，电流表的示数为0.8A，电压表示数如图乙所示；当滑片P在最右端b处时，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是
A．电源电压是9V
B．电压表并联在R2两端
C．定值电阻R1阻值是5Ω
D．电路消耗的最大功率是28.8W
13．目前国际上酒的度数表示法有三种，其中一种称为标准酒度，是指在温度为20℃的条件下，每100ml酒液中所含酒精量的亳升数．中国也使用这种表示法，它是法国著名化学家盖•吕萨克制定的，又称盖•吕萨克酒度，蒸馏出来的酒液需要进行勾兑，勾兑一方面为了保障酒的品质，另一方面可以调整酒的度数．若现有30度和60度的酒液若干，酒液中的微量元素忽略不计．（已知ρ酒精＝0.8×l03kg/m3，ρ水＝103kg/m3，不考虑酒液混合后体积减少）则下列判断正确的是
A．60度酒液的密度为0.88×103 kg/m3
B．30度酒液的密度为0.84×103 kg/m3
C．若想获得42度、1000毫升的酒液，则需30度的酒600ml，60度的酒400ml
D．若想获得52度、1000毫升的酒液，则需30度的酒400ml，60度的酒600ml
三、填空题（本大题共5小题，共10分）
14．如图所示．电源电压为，电流表量程为“”，电压表量程为“”，滑动变阻器规格为“”，小灯泡L标有“”字样（不考虑温度对灯丝电阻的影响）．在保证电路各元件安全的情况下，滑动变阻器连入电路的阻值变化范围是____________．

15．如图为一段物理创新实验视频的截图：图甲为原图，图乙为隔着空茶杯看此图片，图丙为隔着装满水的茶杯看此图片，茶杯到图片的距离相同．产生图丙情形是因为光的____（直线传播/反射/折射）所形成的____（实像/虚像）．此成像特点类似于____（放大镜/幻灯机/照相机）．
16．如图所示，一根均匀的细木棒OC，OC=4OA，B为OC的中点．在C点竖直向上施力将挂在A点的重为180N的物体匀速提升．若不计木棒重力，它是一种________ （选填“省力”或“费力”）杠杆，C点的拉力为________N；若木棒重为10N，将物体匀速提升0.2m，木棒的机械效率为________%（不计摩擦）．
17．博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害．某博物馆采用了一种新的天窗形式——光导天窗（如图甲）．当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上．当外界光照太弱时，光井内有人工照明给予补充．
图乙为馆内亮度自动调节电路原理图．R0为保护电阻．R为光敏电阻，其阻值随光照的增强而减小，M为自动卷帘电动机．光敏电阻R相当于控制电路中的_____（选填“开关”或“用电器”）．若将R0换位阻值更大的定值电阻，会使博物馆内光线变_____（选填“强”或“弱”）．
18．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________ （写出一条原因即可）．
四、计算题（本大题共3小题，共29分）
19．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
（1）他对绳子的拉力；
（2）动滑轮的重；
（3）该同学的重力．
20．如图所示，水平桌面的中央放着一个平底鱼缸，其底面积为250cm2，鱼毓内装有0.2m深的水，水的质量为6kg，(g取10N/kg)求：
鱼缸中水的重力鱼缸底部受到水的压力。
21．2016年CYCC中国房车锦标赛分站赛于7月5日至7月7日在江苏盐城国际赛车场举行．某一型号的房车在一段平直公路上匀速行驶了56km，用时半小时，车的总质量为3×103kg，受到的阻力为车重的0.1倍（g=10N/kg）求：
（1）该房车的行驶速度；
（2）该房车牵引力所做的功：
（3）已知这一过程消耗燃油1.5×10-2m3，则热机的效率为多少?（假设燃油完全燃烧，燃油密度ρ=0.8×103kg/m3，燃油热值q为4.5×107J/kg）．
五、作图题（本大题共2小题，共4分）
22．如图所示,请根据小磁针的指向标出通电螺线管的极性,并画出它们的绕线。
23．在图中直棒上画出动力F1的力臂L1和阻力臂L2对应的阻力F2 ．
六、实验探究题（本大题共3小题，共15分）
24．小阳根据生活经验发现，物体从同一斜面上的不同高度滑下，在水平面上继续滑行的距离不等，从斜面较高处滑下时速度大，在平面上滑行的距离远，小阳认为：物体在水平面上运动速度大时，摩擦力小，所以滑行的距离远。为了探究物体在水平面上运动时，滑动摩擦力的大小与速度是否有关，同学们按照图所示的实验装置进行实验，其中卷线电动机的转速稳定且速度可调。
（1）该实验中需要利用电动机使木块在木板上做_____运动，此时木块在水平方向上所受的摩擦力与拉力是一对_____，此时二力的大小相等，如果测出了拉力的大小，也就得到了摩擦力的大小。
（2）以下是他们的部分实验步骤，请你帮他补充完整：
①用电动机拉着木块以较小的速度在木板上水平匀速运动，记录此时弹簧测力计的示数F1。
②_______，记录此时弹簧测力计的示数 F2。
（3）由 F1_____F2（选填：“＝”或“≠”），可以说明物体在水平面上运动时，滑动摩擦力的大小与速度无关。
25．一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω 1A”可选．导线若干．
本实验应该选择_______（选填“A”或“B”）规格的滑动变阻器．用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时变阻器阻值变小）．小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是_________，出现上述故障的原因可能是 _____________________．排除故障后，小明发现他很幸运，电压表并没有因此而损坏．小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为_____W．完成上述实验后，小明进行了反思，如果刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：
①闭合开关S1，将S2拨到触点“1”，移动滑片，使电流表的示数为_______；
②再将开关S2拨到触点“2”，保持滑片的位置不动，读出电流表的示数I；
③灯泡额定功率的表达式为P额=____________．（用已知量和测量量表示）
26．在“探究物体质量与体积关系”和“测定金属块的密度”两个实验中，所用的器材是_____（选填“相同”或“不同”）的，实验过程中都采用多次测量，其目的是_____（选填“相同”或“不同”）的．用图（a）装置可以“测定金属块的密度”，实验时用电子天平测量金属块的_____，实验中V2﹣V1表示_____．用图（b）装置可以验证“_____”的实验，实验中V2﹣V1表示_____
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、放在玻璃钟罩内的电铃正在发声，把玻璃钟罩内空气抽去一些后，钟声明显减弱，说明声音可以在空气中传播，但不能在真空中传播，不符合题意；
B、把正在发音的收音机密封在塑料袋内，然后放入水中，人们能听到收音机发出的声音，说明声音可知在空气和水中传播，不符合题意；
C、拉小提琴时，琴弦的松紧程度不同，会导致声音的音调不同，不符合题意；
D、拨动吉他的琴弦发出声音时，放在琴弦上的小纸片会被琴弦弹开，说明琴弦发声是由琴弦振动产生的，符合题意；
故选D．
2、B
【解析】
A．“以两石相击”，石头会振动，振动会产生声音，故A错误；
B．“类似青蛙鸣叫”是指的是与青蛙的音色相近，故B正确；
C．“变得格外响亮”是指响度大，故C错误；
D．如果有人喜欢听“呱、呱”的回声，回声不是噪声，故D错误。
本题考查了声音产生的条件，声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同。
3、A
【解析】
物理学中规定正电荷的定向移动方向是电流的方向，负电荷的定向移动方向与电流的方向相反．接触带电也是电子发生了转移．
【详解】
用一个带负电的物体a去接触不带电的验电器的金属球b时，是a上的电子转移到了b上；
由于电子带负电，则瞬时电流方向b→a，故A正确，BCD错误．
故选A.
4、D
【解析】
A. 适合人洗澡的温度约40℃，故A错误；
B. 一名中学生的重力约500N，故 B错 误；
C. 课桌的高度约80cm，故 C 错 误；
D. 某中学生步行的速度约4km/h，即1m/s，故 D正 确 ．
5、B
【解析】
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华．
【详解】
A. 冰雪消融是固态冰变为液态水的熔化现象，故A不符合题意；
B. “白汽”是水蒸气遇冷液化形成的小水滴，故B符合题意；
C. “白霜”是空气中的水蒸气直接变为固态的凝华现象，故C不符合题意；
D. 干手机将手烘干的过程是液态水变为气态水蒸气的汽化现象，故D不符合题意．
故选B．
6、A
【解析】
由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．
7、A
【解析】
开关应该与灯泡串联，控制灯泡的通断，所以首先排除BD选项中的接法；双孔插座左孔与零线相通，右孔与火线相连通，所以根据家庭电路及安全用电知识可知，开关应该与右孔相连，故A选项中的改装方式正确．
8、B
【解析】
A．圆形透明的露珠相当于一个凸透镜，草木的叶脉距离透镜很近，小于一倍焦距，根据凸透镜成像规律可知，叶脉在这个“凸透镜”中成正立放大的虚像，所以看的更加清晰；
B．玩具在镜中的影是平面镜成像现象，故属于光的反射；
C．日食就是月亮挡在地球和太阳的中间，因为光是沿直线传播，所以地球上的人看太阳就感觉太阳少了一块；
D．太阳光是复色光，可被色散为各种颜色的光；红、绿、蓝是光的三基色，红、黄、蓝是颜料的三原色。
9、D
【解析】
A．歼20高速“穿云破雾”是以云雾为参照物，其相对位置有变化，故A错误；
B．战机在空中沿直线匀速飞行时，动能不变，但没有说明高度的变化，不能说明重力势能是否变化，即不能判断机械能是否变化，故B错误；
C．隐形飞机的原理是：通过降低飞机的声、光、电等可探测特征量，使雷达等防空探测器无法早期发现，所以隐形飞机可能在机身表面涂有高效吸收电磁波的物质，使用吸收雷达电磁波材料，在雷达屏幕上显示的反射信息很小、很弱，很难被发现，故C错误；
D．战机采用密度小的钛合金材料，由 知道，同体积的情况下，可以减小质量，故D正确。
10、D
【解析】
A、用如图所示的装置进行实验，闭合开关后，调节滑动变阻器的滑片，电路中电流相同，发现电磁铁甲吸引大头针的数目比乙多，说明甲的磁性强，故A正确；
B、闭合开关后，向左调节滑动变阻器的滑片，电阻减小，电路中电流增大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的数目增多，故B正确；
C、电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故该实验中利用控制变量法；电磁铁吸引大头针的多少，说明的磁性的大小这是一种转换的方法，故C正确；
D、由安培定则可知，电磁铁上端为S极，下端为N极，故D错误；
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．维修电路时，缺少一个20Ω的电阻用两个10Ω的电阻串联使用，采用的是等效替代法．此选项符合题意；
B．通过观察烧瓶中温度计示数上升的快慢判断电流热效应大小，采用的是转换法．此选项符合题意；
C．通过消耗电能的多少来判断电流做功的多少，采用的是转换法．此选项符合题意；
D．通过研究水压来研究并认识电压，这是利用了类比法．此选项不符合题意．
12、CD
【解析】
根据题中“在图甲所示的电路中，……下列说法正确的是”可知，本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是电压表位置的确定和两次电压表量程的判断。
【详解】
乙图中，电压表的量程为0～3V时，分度值为0.1V，示数为0.8V；电压表的量程为0～15V时，分度值为0.5V，示数为4V；
当滑片P位于中点时，接入电路中的电阻为10Ω，此时电路中的电流为0.8A，
由可得，R2两端的电压：
U2＝IR2＝0.8A×10Ω＝8V，
因R2两端的电压与乙电压表的示数不相等，
所以，电压表应并联在R1两端，故B错误；
当滑片P在最右端b处时，电路中的电流最小，电压表的示数最小，
因乙、丙两电压表的量程不同，且丙电压表指针的偏角大于乙电压表指针的偏角，
所以，丙电压表的量程为0～3V时，示数为2.4V。
因此乙电压表的示数即R1两端的电压U1＝4V，
因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U1+U2＝4V+8V＝12V，故A错误；
R1的阻值：，故C正确；
当滑片位于a端时，R1消耗的功率最大，则
，故D正确；
13、AC
【解析】
A、“60度酒”是指每100毫升酒液中所含酒精的毫升数是60毫升；
则V酒精＝60mL＝60cm3，V水＝V﹣V酒精＝100cm3﹣60cm3＝40cm3，
酒精和水的质量分别为：m酒精＝ρ酒精V酒精＝0.8g/cm3×60cm3＝48g，
m水＝ρ水V水＝1.0g/cm3×40cm3＝40g，
则100ml酒液的质量：m1＝m酒精+m水＝48g+40g＝88g；
60度酒液的密度：ρ1＝＝＝0.88g/cm3＝0.88×103kg/m3；故A正确；
B、“30度酒”是指每100毫升酒液中所含酒精的毫升数是30毫升；
则V酒精′＝30mL＝30cm3，V水′＝V﹣V酒精′＝100cm3﹣30cm3＝70cm3，
m酒精′＝ρ酒精V酒精′＝0.8g/cm3×30cm3＝24g，
m水′＝ρ水V水′＝1.0g/cm3×70cm3＝70g，
则100ml该酒液的质量：m2＝m酒精′+m水′＝24g+70g＝94g；
30度酒液的密度：ρ2＝＝＝0.94g/cm3＝0.94×103kg/m3；故B错；
C、42度酒液是指每100毫升酒液中所含酒精的毫升数是42毫升，那么1000毫升的酒液中所含的酒精毫升数就是420毫升；设需要30度酒液的体积为V，则需要60度酒液的体积为（1000ml﹣V），根据题意有：30%V+60%（1000ml﹣V）＝420ml，解得：V＝600ml，则想获得42度、1000毫升的酒液，需要30度酒液的体积为600ml，需要60度酒液的体积为400ml，故C正确；
D、52度酒液是指每100毫升酒液中所含酒精的毫升数是52毫升，那么1000毫升的酒液中所含的酒精毫升数就是520毫升；
设需要30度酒液的体积为V′，则需要60度酒液的体积为（1000ml﹣V′），
根据题意有：30%V′+60%（1000ml﹣V′）＝520ml，
解得：V′＝ml＝267ml，
则想获得52度、1000毫升的酒液，需要30度酒液的体积为267ml，需要60度酒液的体积为733ml，故D错；
故选AC．
三、填空题（本大题共5小题，共10分）
14、4~10Ω
【解析】
由电路图可知，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．因串联电路中各处的电流相等，且小灯泡的额定电流为0.5A，电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，所以，为了不损坏电路元件，电路中的最大电流I大=IL=0.5A（即此时灯泡正常发光），此时滑动变阻器的电阻最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，灯泡正常发光时的电压UL=2.5V，所以，此时滑动变阻器两端的电压：UR=U-UL=4.5V-2.5V=2V，滑动变阻器的最小电阻为：；灯泡的电阻： ，
当电压表示数最大为3V时，滑动变阻器接入电路的电阻最大，
此时灯泡的电压最小为：U′L=U-UR大=4.5V-3V=1.5V，
小灯泡的电流最小为：，
因串联电路各处的电流相等，则滑动变阻器的最大电阻为：．
综上可知，滑动变阻器连入电路的阻值变化范围为4～10Ω．
15、折射 实像 幻灯机
【解析】
茶杯装水后，相当于凸透镜，属于凸透镜成像，是由光的折射形成的。由图知，看到的是倒立放大的实像，幻灯机是根据这个原理制成的。
16、省力 45 90
【解析】
这根木棒可绕O点转动，在C点竖直向上施力，故动力臂为OC长，在A点的重为180N的物体，重力为竖直向下，故阻力臂为OA长，OC，即动力臂大于阻力臂，是省力杠杆；根据杠杆平衡条件FOC=GOA可得C点的拉力为：F===45N；若木棒重为10N，将物体匀速提升0.2m，有用功：W有=G=180N×0.2m=36J；因为OA=OC，B为OC的中点，所以OB=2OA；故当物体上升0.2m时，B点将上升0.4m，W额==10N×0.4m=4J，木棒的机械效率为90.
17、开关 强
【解析】
由电路图可知，光敏电阻串联接入电路，光照较强时电阻几乎为0，电路是通路，光照较弱时电阻接近于无穷大，电路断路，由此可知，光敏电阻R相当于控制电路中的开关。若将R0换位阻值更大的定值电阻，让光导天窗工作时的电流是一定的，则根据 可知光敏电阻的阻值应更小；由于光敏电阻的阻值随光照的增强而减小，则会使博物馆内光线变强。
18、6.3×104 1.05×107 加热过程中，存在热损失
【解析】
水吸收的热量为：
Q=cm(t-t0)=4.2×103J/(kg·℃)×0.3kg×50℃=6.3×104J；
由Q=mq可知，酒精的热值为：
q=Q/m=6.3×104 J/0.006kg=1.05×107J/kg；
由于酒精可能没有完全燃烧，所以测出的数值与表中的数值有较大的差别。
四、计算题（本大题共3小题，共29分）
19、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力
（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以
则人的重力
答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
20、（1）60N；（2）50N
【解析】
(1)鱼缸中水的重力为；
(2)鱼缸底部受到水的压强为；
由可得，鱼缸底部受到水的压力：；
21、（1）112km/h；（2）1.68×108J；（3）31%
【解析】
（1）该房车的行驶速度：v===112km/h；
（2）车重G=mg=3×103kg×10N/kg=3×104N，车受到的阻力：f=0.1G=0.1×3×104N=3×103N，由于车匀速行驶，则牵引力F=f=3×103N，牵引力做功：W有用=Fs=3×103N×56000m=1.68×108J；
（3）由ρ=得，消耗燃油的质量：m=ρV=0.8×103kg/m3×1.5×10-2m3=12kg，燃油完全燃烧放出的热量（消耗的总能量）：W总=Q放=mq=12kg×4.5×107J/kg=5.4×108J，热机的效率：η=×100%=×100%=31%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
小磁针静止在图示的位置，所以与小磁针N极靠近的是螺线管的S极，由此可知：左边螺线管的右端为S极，左端为N极；右边螺线管的左端为S极，右端为N极。答案见下图。
点睛：根据小磁针的N极指向，确定螺线管的N、S极．利用螺线管的N、S极和螺线管中电流的方向，结合右手螺旋定则从而可以确定螺线管的绕向．
23、
【解析】
（1）已知动力F1，根据力臂的画法，先确定支点，再过支点作动力作用线的垂线段，即可画出动力臂；
（2）已知阻力臂L2，根据力臂的画法，画出阻力的作用线，根据F1的方向和支点位置，确定F2的方向．
【详解】
（1）过支点做力F1作用线的垂线段，再标出垂直符号和力臂符号L1；
（2）已知力臂L2，它与力F2的作用线垂直，方向斜向下，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、匀速直线 平衡力 用电动机拉着木块以较大的速度在木板上水平匀速运动 ＝
【解析】
（1）因为只有木块做匀速直线运动时，摩擦力和拉力才是一对平衡力，它们的大小才会相等，因此，实验中需要利用电动机使木块在木板上做匀速直线运动；
（2）①用电动机拉着木块以较小的速度在木板上水平匀速运动，记录此时弹簧测力计的示数 F1；
②用电动机拉着木块以较大的速度在木板上水平匀速运动，记录此时弹簧测力计的示数F2；
（3）由 F1＝F2，可以说明物体在水平面上运动时，滑动摩擦力的大小与速度无关。
25、B 连接电路时开关未断开 小灯断路 0.52 2V/R0 2V（I-2V/R0）
【解析】
灯泡正常发光时，滑动变阻器的电压：
U滑=U-UL=6V-2V=4V，
根据分压原理得：
故选择B规格的滑动变阻器．
滑片向左滑动时，变阻器阻值变小，所以将滑动变阻器左下接线柱连入电路中．
在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是连接电路时开关未断开．出现上述故障的原因可能是灯泡断路．此时电流表示数如乙所示
I=0.26A，
所以
P额=U额I=2.0V×0.26A=0.52W。
①灯泡L与R0并联，根据并联电路的电压关系，首先调节滑动变阻器滑片，使电流表示数为，此时灯泡两端电压为其额定电压。
②再将开关S2拨到触点“2”，保持滑片的位置不动，电流表测干路的电流，电流表示数为I，则通过小灯泡的电流为：
，
③灯泡额定功率的表达式：
。
26、相同 不同 质量 金属块的体积 阿基米德原理 物体排开液体的体积
【解析】
测密度的实验目的是为了求出密度，原理是密度的计算公式；在“探究物质质量与体积关系”实验中，实验目的是通过分析相同物质的质量和体积的比值、不同物质质量和体积的比值，找出质量与体积的关系；
在“探究物质质量与体积的关系”的实验中，多次测量的目的是为了对数据分析，得到质量与体积关系的普遍规律；而在“测定物质的密度”实验中多次测量的目的是为了多次测量取平均值，减小测量误差；
“测定金属块的密度”，实验时用电子天平测量金属块的质量，实验中V2﹣V1表示金属块的体积．用图（b）装置可以验证“阿基米德原理”的实验，实验中V2﹣V1表示物体排开液体的体积．
