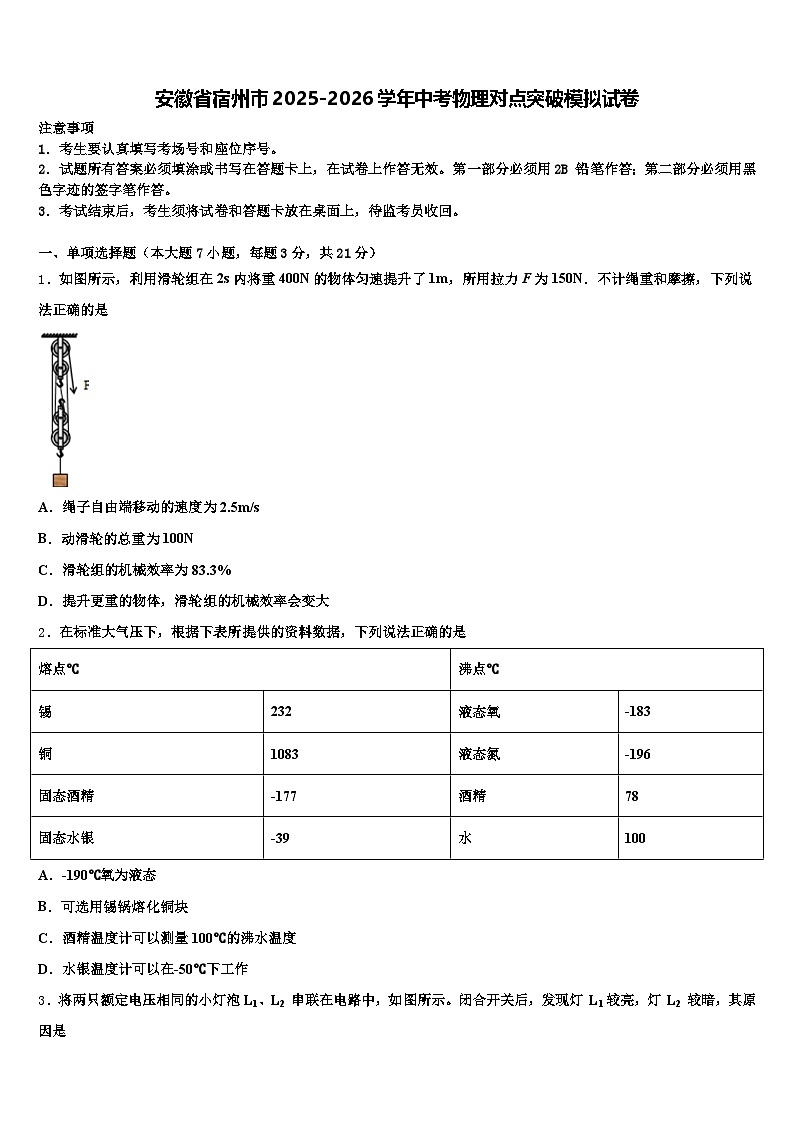

安徽省宿州市2025-2026学年中考物理对点突破模拟试卷（含答案解析）

这是一份安徽省宿州市2025-2026学年中考物理对点突破模拟试卷（含答案解析），共21页。试卷主要包含了考生要认真填写考场号和座位序号， “白日不到处，青春恰自来等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，利用滑轮组在2s内将重400N的物体匀速提升了1m，所用拉力F为150N．不计绳重和摩擦，下列说法正确的是
A．绳子自由端移动的速度为2.5m/s
B．动滑轮的总重为100N
C．滑轮组的机械效率为83.3%
D．提升更重的物体，滑轮组的机械效率会变大
2．在标准大气压下，根据下表所提供的资料数据，下列说法正确的是
A．-190℃氧为液态
B．可选用锡锅熔化铜块
C．酒精温度计可以测量100℃的沸水温度
D．水银温度计可以在-50℃下工作

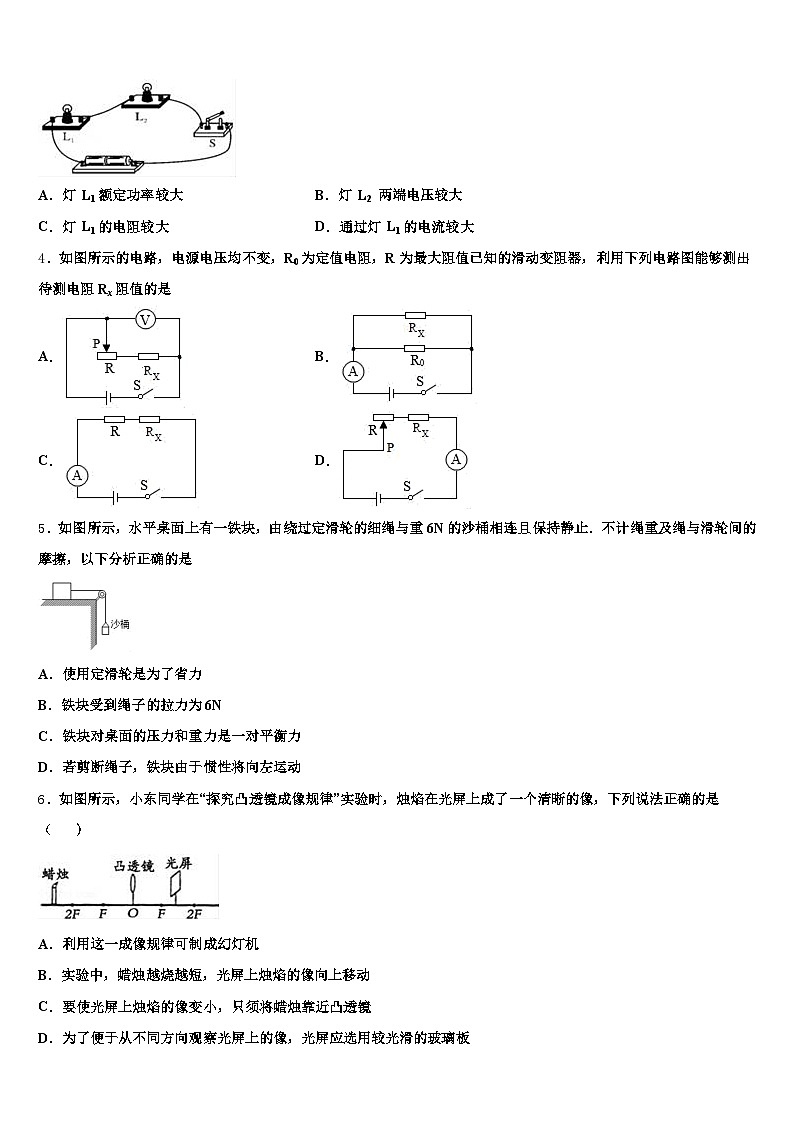

3．将两只额定电压相同的小灯泡L1、L2 串联在电路中，如图所示。闭合开关后，发现灯 L1较亮，灯 L2 较暗，其原因是
A．灯 L1额定功率较大B．灯 L2 两端电压较大
C．灯 L1的电阻较大D．通过灯 L1的电流较大
4．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A．B．
C．D．
5．如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是
A．使用定滑轮是为了省力
B．铁块受到绳子的拉力为6N
C．铁块对桌面的压力和重力是一对平衡力
D．若剪断绳子，铁块由于惯性将向左运动
6．如图所示，小东同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（ ）
A．利用这一成像规律可制成幻灯机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
7． “白日不到处，青春恰自来。苔花（图片如图所示）如米小，也学牡丹开。”这首20字小诗《苔》出自清代著名诗人袁枚，被乡村老师梁俊和山里孩子小梁在央视综艺节目《经典咏流传》舞台重新唤醒，孩子们最朴质无华的天籁之声让亿万中国人都在这一刻被感动。诗句中也蕴含了丰富的光学知识，下列说法中正确的是
A．苔花是光源
B．苔花虽然很小，也学牡丹花努力绽放，我们能看到苔花是因为光的反射
C．用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是实像
D．苔花生长在房屋背后的阴凉处，房屋的影子是光的折射形成的
二、填空题（本大题7小题，共21分）
8．小华在3s内将一个重100N的物体从斜面底部向上匀速拉到斜面的顶端，沿斜面的拉力F为75N，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做功的功率是_____W；此斜面的机械效率为______；物体所受斜面的摩擦力______N．
9．如图表示白炽电灯将电能转化为光能和内能的大致比例，由此可以计算出白炽电灯的发光效率为_______，若节能灯的发光效率为30%，它只要有_______W的功率就可以达到60W的白炽灯的亮度。
10．小华在生活中发现了很多的物理知识，比如：把鸡蛋往灶台上一磕，鸡蛋就破了，是利用物体间力的作用是___________；向热汤中滴入香油，散发了浓浓的香味，是由于温度越高分子___________；端碗时很烫手，是通过___________方式增加了手的内能．
11．如图所示，电源电压恒定，电阻R1＝20Ω．闭合开关S，断开开关S1，电流表示数是0.3A；再闭合S1，电流表示数变化了0.2A，则电源电压U＝_____V，电阻R2＝_____Ω．闭合开关S、S1时，R2的功率P＝_____W。
12．在某些干早缺水的地区，人们常采用如图所示的方法收集土壤中的水分．土壤中的水分在接触塑料薄膜前发生了______填写物态变化名称现象；水蒸气在塑料薄膜下凝结成水珠过程中，______填“吸收”或“放出”热量．
13．如图所示，小王同学自制了一只密度计，该同学将密度计放在盛有水的容器中，出现的状态如图甲所示，若将密度计放在盛有酒精的容器中，已知酒精的密度为ρ=0.8×103kg/m3 ， 则密度计浸入酒精中的长度将________ （选填“变大”、“变小”或“不变”）。
14．如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。
（1）使入射角i在一定范围内由小变大，会发现折射角γ也由小变大，且折射角总是大于相应的入射角；当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是________；
（2）若继续增大入射角i，将会发现不再有________光光线。
三、作图题（共7分）
15．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂. 请在图中作出物体受到的重力、阻力臂L2、动力F1
（_____）
16．图中，光线AO从空气中斜射向水向，请画出它的反射光线和大致的折射光线．
（______）
17．如果有两条光线如下图所画的方向射向凸透镜，请画出它穿过透镜后的传播方向．
（______）
四、实验题（本大题共5小题，共20分）
18．小明选用了一些实验器材来探究“串、并联电路中电流及电压的关系”实验：
（1）小明设计了如图甲所示的电路图，并用电流表测量a、b、c三处的电流，电流表示数如表1．
表1：
表2：
小明同学分析数据后得出结论：并联电路中各支路电流相等．小华认为他得出的结论是错误的，请你说说下一步怎么做，可以证明小明的观点是错误的：_____．
（2）为了探究串联电路中电压的关系，小明设计了如图乙所示的电路图，并进行实验．测量完L1两端的电压后，在测量L2两端的电压时，为了节省时间，小明将电压表的b接点不动，只断开a接点，并改接到c接点上，你认为小明的操作的错误之处是_____．
（3）图乙中，小明通过实验操作，测得ab、ac间电压表示数如表2，其中bc间电压如图丙所示，小华认为小明在测量bc间电压时的操作还有待改进，应该_____．
（4）小明按如图丁连接好电路，正确操作后，测得a、b、c三处的电流记Ia、Ib、Ic，测得ab、bc、ac两点间的电压为Uab、Ubc、Uac．下列说法中正确的是_____；
A．Ia＞Ib＞Ic B．Ia＝Ib＝Ic C．Ia＜Ib＜Ic D．Uab＝Ubc＝Uac
（5）在进行图乙所示实验时小明同学误将电流表当成电压表并联在了ab两端，闭合开关后，_____（选填“L1”、“L2”或“L1和L2）能发光．
19．我们想要知道金属杆的伸长与什么因素有关，因此我们就采用了如图所示装置对同种金属制成的不同规格的样品进行了测试，获得了如下的实验数据：
（1）这种金属制成的金属杆在拉力作用下伸长的长度与拉力、长度、横截面积的数学关系表达式为：Δl＝k_____；其中 k＝_____，由数据形式变为公式形式运用了_____法。
（2）分析数据可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积的关系可以用图象中的图线_____来表示。
20．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．
在连接电路时，开关应处于________状态． 小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________． 排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1=0.5A，I2=________A，I=________A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可） 为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：________．
21．小明同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和煤油），对浸在液体中的物体所受的浮力进行了研究，如图表示探究过程及有关数据；
（1）分析图B、C、D，说明浮力大小跟____有关；
（2）分析图____，说明浮力大小跟液体密度有关；
（3）物体完全浸没在煤油中所受的浮力是________N；
（4）小明还想探究浮力大小与物体形状是否有关，请你简述实验方法_______。（可自选一种器材）
22．学习了“伏安法”测电阻以后，小明利用图甲所示的实验器材测量标有“2. 5V”字样的小灯泡的电阻，并连接了部分实验器材．
（1）请你用笔画线代替导线，在答题纸上把图甲中的器材连接成完整的实验电路（要求：变阻器滑片向右移动时电流表示数变大）．
（_____）
（2）开关闭合前，滑动变阻器的滑片应处于最_________端（选填“左”或“右”）．
（3）闭合开关后，小明发现电流表和电压表均有示数，但是灯泡不亮．他下一步的操作是___________，并同时观察小灯泡的亮度和电表的示数．
（4）实验过程中，小明依次进行了第1至5次测量，并将实验数据记录在下表中，其中第3次实验时，电压表和电流表的示数如图乙和丙所示．请你分别读出电压值和电流值，并填写到答题纸的相应位置．
（5）小明根据收集的数据计算出了小灯泡的电阻，发现灯泡的电阻不同且相差较大．进一步分析实验数据发现，小灯泡电阻的变化是有规律的，请你结合实验数据分析灯泡电阻的变化规律是___________
五、计算题（本大题共2小题，共13分）
23．特高压输电技术是指电压等级在750kV交流和±500kV直流之上的更高一级电压等级的输电技术，包括交流特高压输电技术和直流特高压输电技术两部分．特高压交流输电，是指1000kV以上电压等级的交流输电工程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点．目前，对特高压交流输电技术的研究集中在线路参数特性和传输能力、稳定性、经济性以及绝缘与过电压电晕及工频电磁场等方面．“西电东送”就是将我国西部发电厂发出的电传输到我国东部，由发电厂输出的电功率是一定的，它决定于发电机的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小；反之亦然．输电线路的电能损耗主要是输电线的电流热效应，输电线损失的热功P＝I2R，所以采用输电线的电阻要尽量小，如果线路中电流降低到原来，那么线路中损失的热功率就减少为原来，因此提高电压可以很有效地降低输电线路中的热功率损失．特高压交流输电，是指_____kV及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、_____和经济性等特点．设发电厂的输出功率P0＝1.1×108W，输电线路上的总电阻为5Ω，若采用110kV超高压输送电能，输电线路的电流为_____A，输电线路损失的热功率P1＝_____W，其与发电厂的输出电功率之P1：P0＝_____．若采用1100kV特高压输送电能，输电线路损失的热功率P2＝_____W，与特高压输送电能损失的热功率之P2：P0＝_____，所以采用特高压远距输电可以大大降低输电线路的_____损失．若想使输电线路中的热功率损耗为零，还可采用_____做为输电线材料．
24．如图所示某款“自动擦窗机器人”的重力为20N，它的“腹部”有吸盘．当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上．
当自动擦窗机器人在竖直玻璃板上静止时，摩擦力为多大？吸盘与玻璃的接触面积为1.2×10﹣3m2，若吸盘在此面积上对玻璃的压强为1.5×105 Pa，求吸盘对玻璃的压力．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题：
电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．
（1）如图所示的实验中，能反映电动机工作原理的是如下图中的________________．
（2）关于电动车，下列说法中错误的是（_________）
A．电瓶车手把相当于轮轴 B．紧急刹车时，人会向前倾导致人的动能变大
C．行驶过程中轮胎发热，轮胎内能一定增大 D．后视镜用凸面镜是为了扩大视野
（3）电动车中改变车速的控制器相当于是实验室中的____________（填物理实验器材名称），它和电动机应该________选填“串联”或“并联”）在一起使用．
（4）该电动车最多能输出的机械能为___________J.
（5）立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是_________kg.（g取10N/kg）
26．如图甲所示，某同学在粗糙程度均匀的水平地面上，用水平向右的推力推木箱。推力大小随时间变化的图象如图乙所示，木箱速度大小随时间变化的图象如图丙所示。求：
（1）木箱在0～1s内的运动状态；
（2）木箱在1～2s内受到地面的摩擦力大小；
（3）木箱在2～3s内前进的距离；
（4）人对木箱的水平推力在2～3s内做的功。
27．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“8V 4W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为8V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
灯泡L正常发光时的电阻多大？滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、由图可知，滑轮组的动滑轮绕4段绳，绳子自由端移动距离s=4h=4×1m=4m，绳子自由端移动速度v==2m/s，故A错误；
B、不计绳重及摩擦，拉力F=（G+G动），可得动滑轮所受的重力G动=4F-G=4×150N-400N=200N，故B错误；
C、拉力做的功W总=Fs=150N×4m=600J，有用功：W有用=Gh=400N×1m=400J，滑轮组的机械效率：η==×100%≈66.7%，故C错误；
D、若用该滑轮组提升所受重力更重的物体，额外功不变，有用功增加，有用功在总功中所占的比例增加，机械效率增加，故D正确．
2、A
【解析】
A、-190℃低于液态氧的沸点，所以-190℃氧为液态，故A正确；
B、由表格中数据知，铜的熔点高于锡的熔点，所以不能用锡锅熔化铜块，故B错误；
C、100℃高于酒精的沸点，所以酒精为气态，不可以测量100℃的沸水温度，故C错误；
D、-50℃低于水银的凝固点，所以此温度下水银为固态，不可以用水银温度计测量，故D错误．
3、C
【解析】
已知两灯串联，通过的电流相同，根据公式P=I2R可比较实际功率的大小．根据公式U=IR可比较灯泡两端电压的大小．
灯L1较亮，灯L2较暗，说明灯L1的实际功率大于灯L2的实际功率，两灯通过的电流相同，根据公式P=I2R可知，电阻越大，实际功率越大，说明灯L1的电阻大于灯L2的电阻，故A、D错误，C正确，
根据公式U=IR可知电流相同时，电阻越大，灯泡两端的电压越大，所以灯L1两端电压较大，故B错误．
4、D
【解析】
要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
【详解】
A、滑动变阻器滑片移动时，电压表能测出电路中的电压值，且始终为电源电压，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；
B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B错误；
C、根据图可知，利用电流表无法求出电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；
D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U＝I（R0+RX）①；
再把滑动变阻器滑片移到最右端，时RP＝0，即只有RX接入电路，由电流表测出电路电流I'，则电源电压U＝I'RX，②，由①②联合可以求出RX，故D正确．
故选D．
5、B
【解析】
A、使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；
B、铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；
C、滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力．故C错误；
D、剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D错误．
6、B
【解析】
在凸透镜成像的实验中，物距大于像距是照相机的原理成倒立缩小的实像，物距越大，像距越小，像越小．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的玻璃板．
A．利用这一成像规律可制成幻灯机；不合题意；
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；符合题意；
C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜；不合题意；
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板；不合题意；
故选B。
7、B
【解析】
A. 能发光的物体是光源，苔花不会发光，所以不是光源，故A错误；
B. 我们能看到苔花是因为光照在苔花发生了反射，反射光线进入我们的眼睛，故B正确；
C. 用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是正立放大的虚像，故C错误；
D. 影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误。
二、填空题（本大题7小题，共21分）
8、125 80% 15
【解析】
人拉力做的功：=75N×5m=375J，人对物体做功的功率是： ；人克服物体重力所做的功是有用功： =100N×3m=300J，斜面的机械效率是： ；斜面的摩擦力做功的大小：W=375J-300J=75J，由可得摩擦力的大小：.
9、10% 20
【解析】
白炽灯的总功是消耗的100J的电能，有用功是10J的光能，发光效率η= =10%，节能灯的发光亮度要和白炽灯相同，就需要让两者的有用功相同，
W白炽灯有用功=W节能灯有用功，W白炽灯总功η白炽灯=W节能灯总功η节能灯，P白炽灯tη白炽灯=P节能灯tη节能灯，60W×10%=P节能灯×30%，P节能灯=20W。
10、相互的 无规则运动越剧烈 热传递
【解析】
把鸡蛋往碗沿上一碰，鸡蛋给碗施加力，因为力的作用是相互的，碗也给鸡蛋施力，鸡蛋便破了；向热汤中滴入香油，散发出浓浓的香味，是由于温度越高，分子运动越剧烈造成的；端碗时热量从温度较高的碗传递到手，是通过热传递的方式增加了手的内能．
11、6 30 1.2
【解析】
闭合S，断开S1时，电路为R1的简单电路，电流表测通过R1的电流，
由I＝可得，电源的电压：
U＝I1R1＝0.3A×20Ω＝6V；
若再闭合S1时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，仍然为0.3A；
因并联电路中干路电流等于各支路电流之和，且电流表示数变化了0.2A，
所以，干路电流变大，即电流表的示数增大，则通过R2的电流I2＝0.2A，
因并联电路中各支路两端的电压相等，
所以，R2的阻值：
R2＝＝＝30Ω，
R2的功率：P＝UI2＝6V×0.2A＝1.2W。
12、汽化 放出
【解析】
[1]根据题意，塑科薄膜盖住坑口，土壤中的水分会汽化（蒸发）变为水蒸气；
[2]水蒸气在塑料薄膜下凝结成水珠，是液化过程，液化过程放热．这样水被聚焦起来．
重点是汽化和液化的物态变化过程，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系．
13、变大
【解析】
将密度计放在盛有水的容器中密度计是漂浮的，浮力等于重力，若将密度计放在盛有酒精的容器中，还是漂浮，浮力也等于重力。密度计的重力不变，所以密度计在水中和酒精中受到的浮力是相等的。即。，因为水的密度大于酒精的密度，所以密度计排开酒精的体积大于排开水的体积，也就是密度计浸入酒精中的长度将变大。
14、90° 折射光线
【解析】
(1)当光从水中斜射入空气中时，折射角大于入射角，且折射角会先到达90°，因此折射角最大值是90°；
(2)此时继续增大入射角，则折射角会不存在，即折射光线会不存在，只存在反射光线。
三、作图题（共7分）
15、略
【解析】
试题分析：由图示可知，F2 与杠杆垂直，故连接支点O与F2 的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1 的作用点，F1 的方向向上，如上图所示．
考点：力和力臂的画法
16、
【解析】
过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
17、
【解析】
平行于主光轴的入射光线经透镜折射后的折射光线过焦点，过二倍焦距处的入射光线的折射光线经透镜折射后，过凸透镜另一侧二倍焦距处，如图所示：
．
四、实验题（本大题共5小题，共20分）
18、换另外两个规格不同的灯泡重做实验电压表正负接线柱接反换用0-3V量程测量BL2
【解析】
（1）一次实验数据得出的结论具有偶然性，且根据电流数据都为018A，则可知实验时选用了两只相同的灯泡，为得出普遍结论，应换另外两个规格不同的灯泡重做实验，并多次实验，然后得出结论；
（2）题中的做法，将电压表的b接点不动，只断开a接点，并改接到c接点上，此时闭合开关，流过电压表的电流方向是相反的，指针会倒转，即此时电压表正负接线柱接反；
（3）根据表2数据结合串联电路的电压规律知Uac的电压应为2V，根据图丙的指针位置可知，电压表使用了大量程，可见选择量程过大了，为了读数更精确，接下来应该，断开开关，换用0-3V量程测量；
（4）由串联电路中各处的电流相等可知，AC错误，B正确；
由串联电路中总电压等于各分电压之和可知，D错误；
故选B．
（5）进行图乙实验时将电流表当成电压表并联在了ab两端时，由于电流表电阻很小，相当于导线，故L1被短路不能发光，能发光的是L2，
重点是探究串并联电路电流特点和电压特点的实验，注意电流表的量程的选择和正负接线柱要正确，多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性．．
19、 8×10-12m2/N 控制变量 c
【解析】
（1）要探究“金属杆伸长的长度与拉力”间的关系，应控制长度和金属杆的横截面积不变，由表中第3组与第4组实验数据可知，金属杆伸长的长度与拉力成正比；
要探究“金属杆伸长的长度与金属杆的长度”间的关系，应控制拉力和金属杆的横截面积不变，由表中第1组与第3组实验数据可知，金属杆伸长的长度与金属杆的长度成正比；
探究“金属杆伸长的长度与金属杆的横截面积”间的关系时，要控制金属杆的受到拉力和长度不变，由表中第1组与第2组实验数据可知，金属杆伸长的长度与金属杆的横截面积成反比。
由此可得：则金属杆的伸长量Δl＝，
将第1组数据代入得：16×10-4m＝k×，
解得：k＝8×10-12m2/N；
由数据形式变为公式形式运用了控制变量法；
（2）由（1）分析可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积成反比，所以应该用图象中的c图线表示。
20、断开 L1或电流表开路 0.52 1 I＝I1＋I2 用改变电源电压继续实验的方法进行验证
【解析】
（1）在连接电路时，为了防止连接不当可能损坏电路的情况出现，必须将开关处于断开状态；
（2）由电路图可知：两灯为并联，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1这条路不通，导致的原因可能是L1或电流表开路；
（3）根据图乙中电流表的指针所指位置可读出它的示数为0.52A，干路上的电流大于支路中的电流，因此图丙中电流表的量程应按照0-3A的量程读出示数为1A；考虑到测量误差等原因，我们可以得出并联电路中，干路里的电流等于各支路电流之和即I=I1+I2；
（4）在探究并联电路中的电流规律时，要注意改变各支路的阻值，同时改变电源电压进行多次测量，分析数据才能得出更为普遍的规律．因此还可以采用的方法为：用改变电源电压继续实验的方法进行验证.
21、物体排开液体的体积 D和E 2.4 见详解
【解析】
(1)[1]分析图B、C、D，排开液体的体积不同，受到的浮力不同，说明浮力大小跟排开液体的体积有关。
(2)[2]分析图D E可知，排开液体的体积相等，而液体密度不同，受到的浮力不同，说明浮力大小跟液体密度有关。
(3)[3]由图A知物体重为10N，物体完全浸没在煤油中时，测力计的示数为7.6N，所受的浮力是
。
(4)[4]要探究浮力大小与物体形状是否有关，应该找形状容易改变的物体进行实验，可以找一块橡皮泥，用弹簧测力计测出重，将橡皮泥捏成不同的形状，然后分别浸没水中，求出浮力大小进行比较，若浮力相同，则浮力与形状无关，若浮力不同，则浮力与形状有关。
22、 左 调节滑动变阻器的金属滑片 1.9V 0.24A 灯丝的电阻随电压（或电流）的增大而增大
【解析】
（1）伏安法测小灯泡电阻的实验中，电压表应与灯泡并联，小灯泡额定电压为2.5V，所以电压表应使用0-3V量程；变阻器滑片向右移动时电流表示数变大，向右移动时阻值减小，因此应接右下接线柱，即如图所示：
（2）为保护电路，由图可知，闭合开关前，滑动变阻器的滑片应置于最大值左端；
（3）闭合开关后，小明发现电流表和电压表均有示数，说明电路是通路，灯泡不亮应该是电流太小，灯泡的实际功率太小，他下一步的操作是调节滑动变阻器的金属滑片，减小滑动变阻器连入电路中的阻值，并同时观察小灯泡的亮度和电表的示数．
（4）由图乙知电压表选用小量程，分度值为0.1V，示数为1.9V，由图丙知电流表选用小量程，分度值为0.02A，示数为0.24A;
（5）灯丝电阻受温度影响而变化，灯丝温度随电压（或电流）而升高，所以灯丝电阻不是定值．由表中数据可以看出，灯丝的电阻随电压（或电流）的增大而增大．
五、计算题（本大题共2小题，共13分）
23、1000 低损耗 热功率 超导材料
【解析】
根据发电厂输出电功率和输送电压110kV， P=UI先计算输电线路的电流，利用计算输电线路损失的热功率，最后计算输电线路损失的热功率与发电厂输出电功率的比值；同理计算超高压远距离输电时，输电线路损失的热功率、输电线路损失的热功率与高压输送电的电功率的比值等，进一步得出采用的优点；
某些特殊的材料，当温度降低到一定时，电阻值突然为零的现象，叫超导现象
【详解】
（1）根据短文内容知道，特高压交流输电,是指1000及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点；
（2）当发电厂的输出电功率是输电线路上的总电阻为5Ω时，若采用110kV的高压输送电能，由P=UI知道，输电线路的电流是：
此时输电线路损失的热功率是：
其与发电厂的输出电功率之比：
（3）采用1100kV超高压输送电能时，则此时输电线路的电流是：
此时输电线路损失的热功率是：
则与高压输送电能损失的热功率之比：
输电线路损失的热功率之比是：
由此可知，采用超高压远距离输电可以大大降低输电线路的热功率损失．
（4）由知道，要使输电线路中的热功率损耗为零，则输电线的电阻应为零，即可以采用超导材料做为输电线材料．
24、（1）20N；
（2）180N
【解析】
试题分析：（1）∵ 机器人静止在竖直玻璃上，处于平衡状态，摩擦力与重力是一对平衡力
∴ f="G=20" N
（2） 由p=得F=pS=1．5×105Pa×1．2×10-3m2="180" N
考点： 平衡力；压强
六、综合能力题（本大题共3小题，共18分）
25、D B 滑动变阻器 串联 1.08×106 50
【解析】
（1）电动机是利用通电导体在磁场中受力而运动制成的，
A．图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理，不符合题意；
B．是奥斯特实验，证明了通电导线周围存在磁场，不符合题意；
C．研究的是电磁铁磁性的强弱与线圈匝数的关系．不符合题意；
D．图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理，符合题意．
（2）A．电动车的车把相当于轮轴，车把相当于轮，前轴相当于轴，是一个省力杠杆，故A正确；
B．紧急刹车时，人会向前倾，是由于人具有惯性，此时人的速度、质量没变，动能不变，故B错误；
C．行驶过程中轮胎克服摩擦做功，机械能转化为内能，使轮胎的内能增加、温度升高而发热，故C正确；
D．凸面镜对光线有发散作用，可以阔大视野，从而更好地注意到后方车辆的情况，故D正确；
（3）电路中的电流大小可通过滑动变阻器来改变，电流变化了，电动机转动的速度就会改变，因此，电动车中改变车速的控制器相当于是实验室中的滑动变阻器，在连接时，应将滑动变阻器与电动机串联在电路中；
（4）蓄电池的最大容量：W电=0.5kW•h=0.5×3.6×106J=1.8×106J，根据题中的效率值可得，电能转化为的机械能：W机械能=W电×（1-20%）×75%=1.8×106J×（1-20%）×75%=1.08×106J；
（5）由P=fv得f===22.5N，由图像求出总质量为m总==90kg，m人=m总-m车=90kg-40kg=50kg．
26、（1）静止状态；（2）4N；（3）2m；（4）8J。
【解析】
（1）由图丙可知，木箱在0～1s内没有动，处于静止状态；
（2）由图丙可知，在2～3s内木箱做匀速直线运动，处于平衡状态，由平衡条件可知，木箱受到的滑动摩擦力f＝F，由图乙可知，在2～3s内推力F＝4N，则木箱受到的滑动摩擦力f＝F＝4N；
由图丙可知，木箱在1～2s内做加速运动，受到的摩擦力为滑动摩擦力，滑动摩擦力与推力大小无关，接触面的粗糙程度与物体间的压力不变，则木箱受到的滑动摩擦力不变，则1s～2s木箱受到的摩擦力大小为4N；
（3）（4）由丙图知，2s～3s内箱子做匀速直线运动，其速度为2m/s，
则2s～3s内箱子通过的距离：s＝vt＝2m/s×1s＝2m；
由乙图知，此时木箱受到的推力F＝4N，因此推力做功：W＝Fs＝4N×2m＝8J。
27、（1）16Ω；（2）0.66W；（3）串联一个2Ω的电阻．
【解析】
试题分析：由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）灯泡正常发光时的功率和额定功率相等，根据P=求出灯泡的电阻；
（2）已知滑片在某一点时电压表和电流表的示数，然后灯泡的额定电流比较确定灯泡的发光情况，并根据欧姆定律的变形公式求出R1两端电压，再根据串联电路电压的特点求出电源电压；当P在最右端时，根据欧姆定律的变形公式求出R1两端电压，再利用串联电路电压的特点求出灯泡两端电压，最后利用P=UI求出灯泡的实际功率；
（3）根据题意确定滑动变阻器的位置，然后根据欧姆定律的变形公式求出电路中的总电阻，最后根据串联电路电阻的特点求出串联电阻的阻值．
解：
由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）由P=可得，灯泡正常发光时的电阻：
RL===16Ω；
（2）由P=UI可得，灯泡正常发光时的电流：
IL===0.5A，
P在某一位置时，U2=1V，I=0.5A，则此时灯泡正常发光，并且灯泡两端电压为8V，
由I=可知，电阻R1两端电压：U1=IR1=0.5A×6Ω=3V，
串联电路中总电压等于各分电压之和，
所以电源的电压：U=UL+U1+U2=8V+3V+1V=12V；
当P在最右端时，U2′=8V，I′=0.3A，
则电阻R1两端电压：U1′=I′R1=0.3A×6Ω=1.8V，
灯泡两端的实际电压：UL′=U﹣U1′﹣U2′=12V﹣1.8V﹣8V=2.2V，
灯泡的实际功率：PL′=UL′IL′=2.2V×0.3A=0.66W；
（3）根据题意可知，滑片P在最左端时，灯泡正常发光，
此时电路中的总电阻：R===24Ω，
所以需要在电路中串联定值电阻的阻值：R′=R﹣RL﹣R1=24Ω﹣16Ω﹣6Ω=2Ω．
答：（1）灯泡L正常发光时的电阻是16Ω；
（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率为0.66W；
（3）在电路中串联一个2Ω的电阻．
熔点℃
沸点℃
锡
232
液态氧
-183
铜
1083
液态氮
-196
固态酒精
-177
酒精
78
固态水银
-39
水
100
Ia/A
Ib/A
Ic/A
0.18
0.18
0.36
Uab/V
Ubc/V
Uac/V
2.5
_____
4.5
实验次数
拉力F/N
长度l/m
横截面积S/×10﹣6 m2
伸长Δl/×10﹣4m
1
1000
1.0
5
16
2
1000
1.0
10
8
3
1000
2.0
5
32
4
2000
2.0
5
64
实验次数
1
2
3
4
5
电压（V）
1. 0
1. 5
_____
2. 5
2. 7
电流（A）
0. 14
0. 20
________
0. 30
0. 32
电阻（）
7. 14
7. 50
8. 33
8. 44
整车
整车质量
40kg
最高车速
10m/s
最大噪音
62dB
效率
75%
蓄电池
容量
0.5kW·h
供电电压
48V
电动机
额定电压
48V
