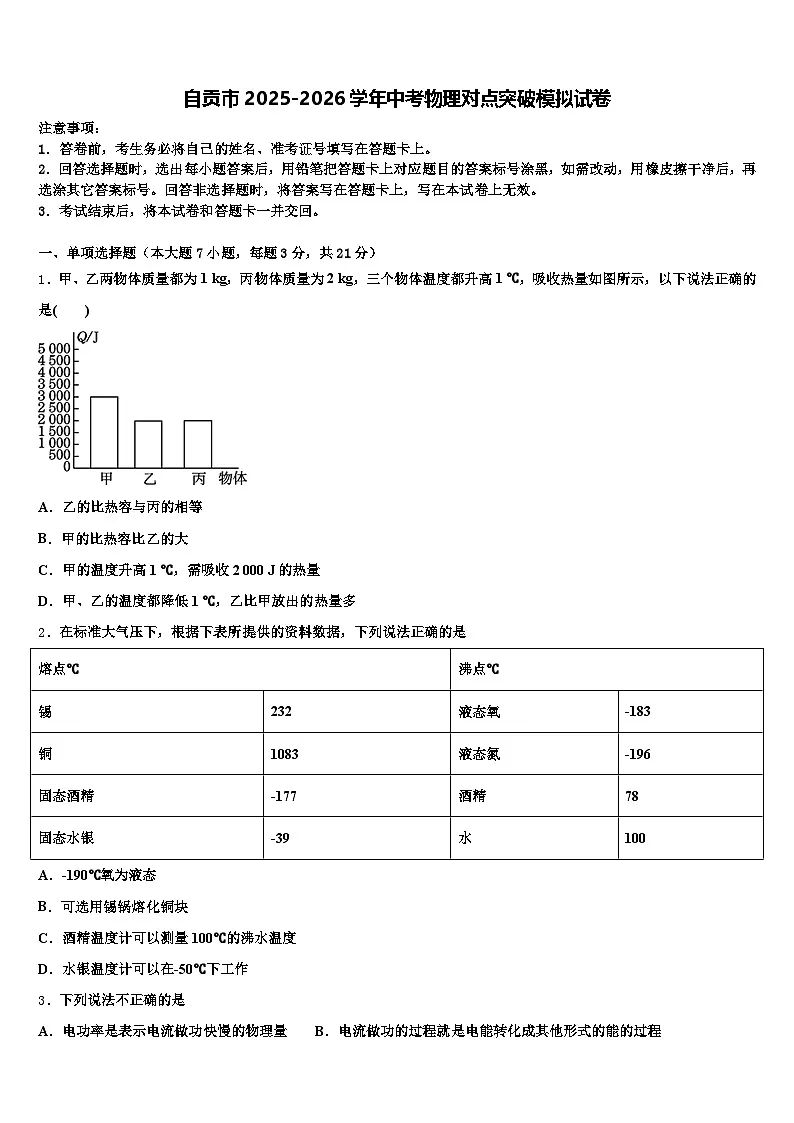

自贡市2025-2026学年中考物理对点突破模拟试卷（含答案解析）

这是一份自贡市2025-2026学年中考物理对点突破模拟试卷（含答案解析），共17页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两物体质量都为1 kg，丙物体质量为2 kg，三个物体温度都升高1 ℃，吸收热量如图所示，以下说法正确的是( )
A．乙的比热容与丙的相等
B．甲的比热容比乙的大
C．甲的温度升高1 ℃，需吸收2 000 J的热量
D．甲、乙的温度都降低1 ℃，乙比甲放出的热量多
2．在标准大气压下，根据下表所提供的资料数据，下列说法正确的是
A．-190℃氧为液态
B．可选用锡锅熔化铜块
C．酒精温度计可以测量100℃的沸水温度
D．水银温度计可以在-50℃下工作
3．下列说法不正确的是
A．电功率是表示电流做功快慢的物理量B．电流做功的过程就是电能转化成其他形式的能的过程

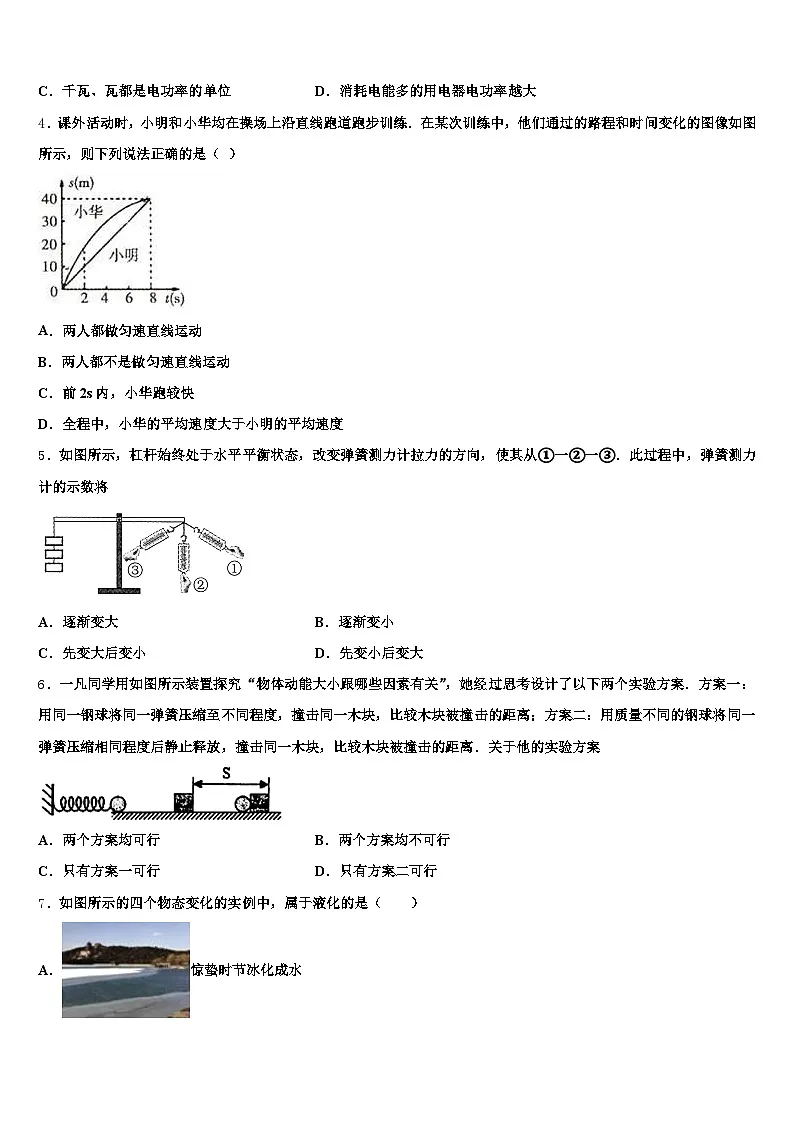

C．千瓦、瓦都是电功率的单位D．消耗电能多的用电器电功率越大
4．课外活动时，小明和小华均在操场上沿直线跑道跑步训练．在某次训练中，他们通过的路程和时间变化的图像如图所示，则下列说法正确的是（ ）
A．两人都做匀速直线运动
B．两人都不是做匀速直线运动
C．前2s内，小华跑较快
D．全程中，小华的平均速度大于小明的平均速度
5．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将
A．逐渐变大B．逐渐变小
C．先变大后变小D．先变小后变大
6．一凡同学用如图所示装置探究“物体动能大小跟哪些因素有关”，她经过思考设计了以下两个实验方案．方案一：用同一钢球将同一弹簧压缩至不同程度，撞击同一木块，比较木块被撞击的距离；方案二：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离．关于他的实验方案
A．两个方案均可行B．两个方案均不可行
C．只有方案一可行D．只有方案二可行
7．如图所示的四个物态变化的实例中，属于液化的是（ ）
A．惊蛰时节冰化成水

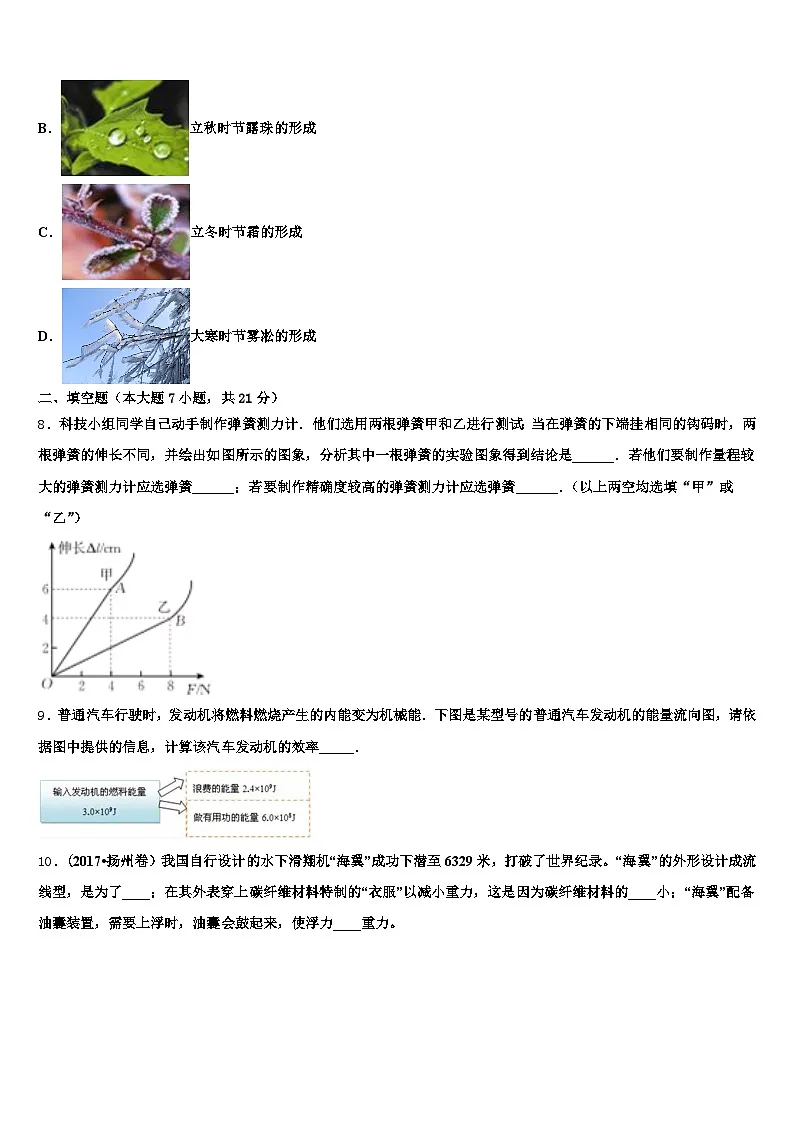

B．立秋时节露珠的形成
C．立冬时节霜的形成
D．大寒时节雾凇的形成
二、填空题（本大题7小题，共21分）
8．科技小组同学自己动手制作弹簧测力计．他们选用两根弹簧甲和乙进行测试：当在弹簧的下端挂相同的钩码时，两根弹簧的伸长不同，并绘出如图所示的图象，分析其中一根弹簧的实验图象得到结论是______．若他们要制作量程较大的弹簧测力计应选弹簧______；若要制作精确度较高的弹簧测力计应选弹簧______．（以上两空均选填“甲”或“乙”）
9．普通汽车行驶时，发动机将燃料燃烧产生的内能变为机械能．下图是某型号的普通汽车发动机的能量流向图，请依据图中提供的信息，计算该汽车发动机的效率_____．
10．（2017•扬州卷）我国自行设计的水下滑翔机“海翼”成功下潜至6329米，打破了世界纪录。“海翼”的外形设计成流线型，是为了____；在其外表穿上碳纤维材料特制的“衣服”以减小重力，这是因为碳纤维材料的____小；“海翼”配备油囊装置，需要上浮时，油囊会鼓起来，使浮力____重力。
11．图所示的温度计的示数为_______℃．
12．一列高铁列车车长200m，以324km/h的速度匀速通过5740m的高架桥需要_______s，当高铁通过高架桥时，列车上的旅客发现桥上的路灯向后“跑”，这是以_______________为参照物的。
13．小明利用18cm长的吸管、细铜丝、石蜡等材料自制密度计.（）制作密度计的过程中，需要一个盛放液体的容器，现有250mL的量筒和400mL的烧杯供选择.则小明应选择___________________.小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能___________.改进后小明将密度计放入水中，测出吸管露出水面的长度是10.8cm，小明将该密度计放入某液体中，吸管露出液体的长度为9cm.则此液体的密度是__________.
14．每年6月6日是全国“爱眼日”．如图中表示近视眼的是_____图（选填“甲”或“乙”），近视眼应佩戴_____透镜制成的眼镜进行矫正．
三、作图题（共7分）
15．如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。
16．如图所示，根据给定的折射光线画出入射光线和反射光线。
17．请在图中画出正在水中下沉的物块（物块未接触容器底）所受力的示意图．
四、实验题（本大题共5小题，共20分）
18．为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示．可以看出小球在做______直线运动（选填“匀速”或“变速”），其理由是___________．图中四个速度随时间的关系图象，能反映出该小球下落运动的是________．（选填图中的选项字母）

19．在探究“凸透镜成像的规律”的实验中：
（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是_____cm。
（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_____的实像
（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有发散作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_____凸透镜
20．利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下：
（1）在两烧杯中分别装入初温度相同且____相等的沙子和水；
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为____℃。根据实验数据绘制成温度与时间的关系图象，如图丙所示；
（3）实验中，是通过比较____来间接反映沙子和水吸收的热量；
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是____，由此可见，____的比热容较大；若使两者升高相同的温度，则____吸收的热量较多。
21．利用图所示的实验装置探究“杠杆的平衡条件”．请按要求完成下列问题：
将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向_____调（选填：“左”或“右”），使杠杆在水平位置平衡．如图甲所示挂钩码，杠杆在水平位置平衡，若将杠杆左右两侧各去掉一个相同的钩码，则杠杆_____端将下沉（选填：“左”或“右”）．如图乙所示，用弹簧测力计在杠杆处竖直向上拉时，若杠杆能在水平位置平衡，则悬挂在处的钩码总质量为_______．
22．用如图所示装置探究萘熔化时温度的变化规律．请回答下列问题：
①将装有萘的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做不但能使物质均匀受热，而且萘温度上升速度较_____（填“快”或“慢”），便于及时记录各个时刻的温度．
②萘加热一段时间后，可看到烧杯中有“白气”冒出，“白气”是_____（物态变化）现象．
五、计算题（本大题共2小题，共13分）
23．汽车已进入千家万户，给人们的出行带来方便，为了防止交通事故的发生，要加大交通法规的宣传力度，增强人们的交通安全意识。下面几个问题与交通安全紧密相关，请同学们帮助解决。
（1）司机驾驶大货车在公路上行驶，看到如图所示的交通标志牌，在遵守交通规则的前提下，从此标志牌处到达曲靖，所用的时间最少是多少？
（2）假如大货车在途中以60kW的功率匀速直线行驶了10min，发动机提供的牵引力为3×103N那么大货车在这10min内是否超速？
（3）按照规定，车辆对地面的压强不得超过7×105Pa，如果车轮与路面的总接触面积为0.24m2，该车和货物的总重最多为多少吨？（g＝10N/kg）
24． “绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。表中是某电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车匀速行驶时所受阻力为总重力的0.04倍，电动汽车充满电后以节电模式在20min内匀速行驶了20km，（g=10N/kg）若电动汽车电能转化为机械能的转化效率为80%。
求：（1）电动汽车对水平地面的压强；
（2）电动汽车匀速行驶20km，牵引力所做功的功率；
（3）电池剩余容量为多少kW•h。
六、综合能力题（本大题共3小题，共18分）
25．小处有物理，勤于思考皆学问．只要你善于观察，在厨房中你就可以发现许多与物理有关的现象和问题，请你用学过的物理知识进行解答
①小明发现妈妈切肉前总是先磨刀，目的是为了_____；
②从厨房中你还能发现哪些与物理知识有关的现象？试举一例（要求写出现象或厨具名称，以及所涉及的物理知识）：_____．两个杯子分别盛有浓盐水和纯水，不能用嘴尝，请你用学过的物理知识，自选器材，设计出两种区分它们的方法，并完成下列表格．
26．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
开关S跳至_____触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为_____kg．R2的阻值为多大_______？水箱中装满初温为25℃的水，加热使温度升高到55℃，水需要吸收多少热量__________？在上述加热状态下，热水器正常工作35min需消耗多少电能______？加热效率是多少_______？
27．图甲是家庭常用的电热壶及其铭牌．
（1）电热壶外部能看到漂浮着红色浮球的透明水位计，顶部开有通气孔的水位计底部与电热壶内底相通，形成_____，红色浮球指示壶内水量，其受到的浮力_____（填“大于”、“等于”或“小于”）自身重力．图乙显示电热壶烧水的最大水量为1.7L，现装水量为_____L．图丙显示电热壶烧水的最小水量，当电热壶装有最小水量时，壶内的水_____（填“会”或“不会”）浸没电热圈．
（2）图丁是电热壶通电用的三脚插头和三孔插座，则A孔接_____，B孔接_____．
（3）电热壶正常工作时的电流为多少安_____？电阻为多少欧________？
（4）若电热壶现装水的初温为20℃，电热壶烧水效率为90%，通电正常工作4.2min，问：
①电热壶内水的质量是多少千克_______？
②水能不能被烧开__________？[1L＝10﹣3m3，c水＝4.2×103J/（kg•℃），大气压为1标准大气压]
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A.根据Q=cm△t，乙丙的质量和吸收的热量相同，比热容与温度变化成反比，乙的温度变化小，乙的比热容比丙的大，A错误；
B. 根据Q=cm△t，甲乙质量相等，温度变化相同，比热容与吸收热量成正比．甲吸收热量比乙多，因此甲的比热容与乙的大，B正确；
C. 从图像看出，甲的温度升高1℃，需吸收3000J的热量，C错误；
D.根据B选项分析，甲、乙的温度都降低1℃，甲比乙放出的热量多，D错误；
2、A
【解析】
A、-190℃低于液态氧的沸点，所以-190℃氧为液态，故A正确；
B、由表格中数据知，铜的熔点高于锡的熔点，所以不能用锡锅熔化铜块，故B错误；
C、100℃高于酒精的沸点，所以酒精为气态，不可以测量100℃的沸水温度，故C错误；
D、-50℃低于水银的凝固点，所以此温度下水银为固态，不可以用水银温度计测量，故D错误．
3、D
【解析】
试题分析：电功率是表示电流做功快慢的物理量，故A正确；电流做功的过程就是电能转化成其他形式的能的过程，故B正确；千瓦、瓦都是电功率的单位，故C正确；消耗电能多的用电器如果用时更长，则电功率不一定大，故D错误；应选D．
【考点定位】电功和电功率
4、C
【解析】
由图象知道，小明的路程和时间关系图象是一条过原点的直线，说明路程和时间成正比，故小明做的是匀速直线运动；而小华的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小华做的不是匀速直线运动，故AB错误；
由图象知道，在前2s内，小华运动的距离比小明长，即相同时间比较路程，谁在相同时间内运动的路程长，谁就跑得快，所以小华跑得较快，故C正确；
由图象知道，两人的全程是的路程是相等的，且所用的时间都是8s，故两人的平均速度相同，即D错误，故选C．
5、D
【解析】
各个力的力臂如下图所示：
从图中可以看出，从①—②—③，力臂先变大后变小，所以力先变小后变大．
6、C
【解析】
方案一：质量相同的钢球将同一弹簧压缩不同程度后静止释放，钢球的速度不同，撞击同一木块，将木块撞出一段距离进行比较，可以研究钢球的动能大小与速度的关系；方案二：若用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧势能相同，转化出的动能相同，因此，木块最终移动的距离相同，不能说明动能的大小与质量的关系，所以不能完成实验．故C正确．
7、B
【解析】
A．惊蛰时节冰化成水，是熔化现象，故A错误；
B．草叶上形成“露珠”，是空气中的水蒸气遇冷液化形成的，故B正确；
C．立冬时节霜的形成，是空气中的水蒸气遇冷凝华形成的，故C错误；
D．树枝上形成“雾凇”，是空气中的水蒸气遇冷凝华形成的，故D错误。
二、填空题（本大题7小题，共21分）
8、弹性限度内，弹簧的伸长与拉力成正比；乙；甲
【解析】
（1）从图象B可以看出，钩码的重力每增加2N，弹簧伸长1cm，而当拉力超过8N后，弹簧的伸长与拉力不再成正比，说明此时超过了弹簧的弹性限度，因此可以得出：在弹性限度内，弹簧的伸长与拉力成正比；
（2）读图象可知，在拉力相同时，弹簧甲的伸长更明显，因此它适合制作精确度较高的测力计，弹簧乙的伸长更不明显，而且能承受较大的拉力，因此它适合制作量程较大的测力计．
自制弹簧测力计一定要找准拉力与弹簧伸长量的关系，这样才能准确标出刻度，同时测定出弹簧测力计的量程也很重要，这样才能保证在使用时不会损坏弹簧测力计．
9、20％
【解析】
总能量为E=2.4×109J+0.6×109J=3.0×109J
η=E有用/E×100%=6.0×108J/3.0×109J×100%=20%
10、减小阻力 密度 大于
【解析】
试题分析：（1）“海翼”的外形设计成流线型，是为了在海水中运动时减小阻力。
（2）由题意知，要减轻滑翔机的重力，也就是减小其质量，在体积一定时，由公式m=ρV知，需要选择密度较小的材料，才能减轻质量。
（3）“海翼”配备油囊装置，需要上浮时，油囊会鼓起来，体积变大，由
可知浮力变大，当浮力大于重力时，“海翼”滑翔机上浮。
考点：密度 浮力 物体的浮沉条件
11、66
【解析】
图中每大格相差10℃，每大格间有10个小格，即一小格是1℃，分度值为1℃；液柱上表面在60℃上面6个小格，读数为60℃+1℃×6=66℃
12、66 高铁（合理即可）
【解析】
列车完全通过该高架桥所行驶的路程：s=L车+L桥=200m+5740m=5940m；
列车的速度v=324km/h=90m/s，则列车全部通过赶高架桥所用时间：。
乘客觉得两侧的路灯向后“跑”，说明高铁外的路灯相对于高铁的位置在不断发生变化，以高铁为参照物，高铁外的路灯是运动的。
13、250mL的量筒 中心偏高（或配重太轻）
【解析】
（1）由于该吸管制成的密度计高度较高，而400mL的烧杯底面积较大、高度相对较小；当把该密度计放入盛有液体的烧杯中时，密度计可能接触底部，密度计不能正常使用，所以制作密度计的过程中，需要一个盛放液体的容器应该是250mL的量筒；
（2）自制的密度计放入水中不能直立漂浮，其原因可能是重心偏上（中心偏高或配重太轻）；设吸管浸入水中的深度为h水=18cm-10.8cm=7.2cm；因为密度计不管是在水中还是在液体中，都是漂浮状态，所以F浮水=F浮液=G，设密度计的底面积为S，已知吸管露出水面的长度是10.8cm，所以吸管浸入水中的深度为18-10.8cm=7.2cm，浸入液体中的深度为9cm，则ρ水gSh水=ρ液gSh液，即：1.0×101kg/m1×g×S×0.072m=ρ液×g×S×0.09m，解得ρ液=0.8×101kg/m1．
14、甲 凹
【解析】
近视眼的成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的像，会落在视网膜的前方造成近视眼．由图可知，表示近视眼的是图甲；
近视眼应佩戴凹透镜进行矫正；
三、作图题（共7分）
15、
【解析】
经凸透镜的折射光线过焦点，入射光线平行于主光轴画；过平面镜的入射点垂直镜面作出法线,求出入射角为60∘,则反射角为60∘，在法线右侧作出反射光线，标出反射角如图：
16、
【解析】
根据题中“折射光线画出入射光线和反射光线”可知，本题考查光的反射和折射的作图，根据光的反射和折射作图的方法，运用光路可逆、法线、反射定律、折射光的规律等，进行分析。
【详解】
先过入射点作垂直于水面的法线，又因为光由水中斜射进入空气时，折射光线远离法线偏折，折射角大于入射角，所以，入射光线应向法线靠近，画出水中的入射光线；根据反射定律知道，反射光线和入射光线分居法线的两侧，由反射角等于入射角，即可确定反射光线的位置，光路如下：
本题考查的是光的反射和光的折射的作图，难度不大。
17、如下图所示
【解析】
试题分析：物体A受到重力和浮力作用，作用点都在物体重心，重力从重心竖直向下画，标出符号G，浮力从重心竖直向上画，标出符号F，注意物体下沉，重力大于浮力，重力的长度大，如上图所示．
【考点定位】力的示意图
四、实验题（本大题共5小题，共20分）
18、变速 相同的时间内小球运动的距离越来越大 C
【解析】
（1）相机拍照间隔的时间是相同的，由图可知：在相等的间隔时间内，小球运动的距离逐渐变大，小球的运动速度逐渐变大，做的是变速直线运动；
（2）由照片中小球的运动轨迹可知，小球运动的速度随着时间的推移逐渐变大，图C符合题意；
19、10 放大 远离
【解析】
（1）由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等。所以2f＝20cm，则f＝10cm。
（2）由（1）可知，f＝10cm，把蜡烛放在距凸透镜16cm处时，2f＞u＞f，成倒立、放大的实像；
（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，应将光屏向右调节，即向远离凸透镜的方向调节，才能使像变清晰。
20、质量 39 加热时间 沙子 水 水
【解析】
(1)为了研究水与沙子比热的大小，实验时，要控制水与沙子的初始温度、质量相等；
(2)温度计的分度值是1℃，此时的温度是39℃；
(3)实验中，是通过比较加热时间来间接反映沙子和水吸收热量的多少；
(4)分析表中数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子，由此可见，沙子的比热容较小，水的比热容较大；若使两者升高相同的温度，水加热时间较长，说明吸收的热量较多。
21、（1）左 ； （2）右 ； （3）1．2
【解析】
（1）由题意可知，杠杆右端下沉，说明右侧较重，所以应将右侧的平衡螺母向左调；
（2）在甲图中，由于左侧力臂较大，所以当两边去掉相同的钩码时，左侧的力与力臂的乘积减小的多，故杠杆右端将下沉；
（3）由图示可知，测力计的示数为3N，动力的力臂为2，阻力的力臂为3，根据杠杆的平衡条件可知，在A点的阻力应为2N，故应挂的钩码的总质量应为1．2kg．
22、慢 液化
【解析】
①将装有萘的试管放入水中加热，这是水浴法，采用水浴法，萘的温度变化比较均匀，并且变化比较慢，便于记录实验温度；
②烧杯中冒出的有“白气”是由水蒸气液化而来的．
五、计算题（本大题共2小题，共13分）
23、（1）1.5h；（2）超速的；（3）16.8t。
【解析】
（1）标志牌中“大车 60”是大车的限速牌，表示在此路段上的最大行驶速度为v＝60km/h；“曲靖90km”表示 从此处到曲靖的路程为s＝90km，从此标志牌处到达曲靖，所用的时间最少为：t==1.5h；
（2）由P==Fv可得，大货车在这10min内的速度：v′==20m/s=72km/h＞60km/h，所以大货车在这10min内是超速的；
（3）车辆对地面的最大压力：F压=pS=7×105Pa×0.24m2＝1.68×105N，则该车和货物的总重力：G总＝F压＝1.68×105N，该车和货物的总质量：m总==1.68×104kg=16.8t。
答：（1）从此标志牌处到达曲靖，所用的时间最少是1.5h。
（2）计算可知，大货车在这10min内是超速的；
（3）该车和货物的总重16.8t。
24、（1）4.5×105Pa；（2）9600W；（3）38kW•h
【解析】
（1）电动汽车对水平地面的压力为：F压=G=（m1+m2）g=（1380kg+60kg）×10N/kg=1.44×104N；
电动汽车对地面的压强为：p==4.5×105Pa；
（2）电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=0.04G=0.04×1.44×104N=576N；则电动车行驶20km，牵引力做的功为：W=Fs=576N×20×103m=1.152×107J，牵引力所做功的功率：P==9600W；
（3）行驶20km消耗的电能W电==1.44×107J=4kW•h，由表格数据可知电池容量为42kW•h，行驶20km时电池剩余容量为42kW•h-4kW•h =38kW•h。
答：（1）电动汽车对水平地面的压强是4.5×105Pa；
（2）牵引力所做功的功率是9600W；
（3）电池剩余容量为38kW•h。
六、综合能力题（本大题共3小题，共18分）
25、增大压强 刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦 两个相同的杯子，天平 下沉那一边，烧杯里装的是盐水 弹簧测力计、物体 用弹簧测力计拉着物体分别浸没在盐水和水中，比较测力计的示数，示数小的，受到的浮力大，是盐水
【解析】
（1）①小明发现妈妈切肉前总是先磨刀，是为了在压力一定时，使刀刃更薄，减小受力面积，增大压强；
②现象或厨具名称：刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦．
（2）方法一：用两个相同的杯子装相同体积的盐水和水，分别放在天平的两个托盘中，那一边下沉，说明那边是盐水；
方法二：用一个弹簧测力计下面挂一个小石块，使小石块全部浸没在盐水和水中，比较弹簧测力计的示数，示数较小的，说明浮力较大，即为盐水．
26、b 30 36.3Ω 3.78×106J 4.2×106J 90%
【解析】
（1）分析开关接a和b的电路组成及电阻关系，根据P＝分析哪种情况电功率大，电功率大的为加热状态，电功率小的为保温状态；已知电热水器的容积，利用密度公式可求得水的质量；（2）由电功率公式的变形公式R＝求出电阻阻值．（3）根据Q＝cm△t可求得水需要吸收多少热量．（4）根据W＝Pt求得需消耗多少电能，利用η＝可求得加热效率．
【详解】
(1)由电路图可知,开关S跳至b触点位置时,两电阻串联,电路电阻较大,开关S跳至a触点位置时,只有电阻R1接入电路,电阻R2被短路,此时电路电阻较小,电源电压U一定,由P＝可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态．已知电热水器的容积V＝30L＝30dm3＝0.03m3，由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×0.03m3＝30kg，(2)当开关S跳至a触点位置时,只有电阻R1接入电路，由P＝可知，电阻阻值：R1＝ ＝＝24.2Ω，开关S跳至b触点位置时，两电阻串联，由P＝可知：P保温＝即800W＝ ，解得R2＝36.3Ω；(3)水吸收的热量Q＝cm△t＝4.2×103J/(kg⋅℃)×30kg×(55℃−25℃)＝3.78×106J，(4)由P＝可得,加热状态下,热水器正常工作35min需消耗电能W＝P加热t＝2000W×35×60s＝4.2×106J.加热效率η＝×100%＝×100%＝90%.
27、连通器 等于 1.5 会 地线 火线 5A 44Ω 1.5kg 不能
【解析】
（1）电热水壶的水位计是一个小容器，其顶部有通气孔，其底部与壶内的水直接连接，构成连通器，所以，静止时水位计中水位与壶内的水位是一致的；由于红色浮球是漂浮在液面上，所以，受浮力和重力二力平衡，即大小相等；水位计内液面和量筒内液面一样，呈凹形，读数时视线应与凹液面底部相平，由图乙知道，底部对应1.5L，即现装水量为1.5L；当壶内水面达到最小水量时，说明是安全的，即水能够浸没电热圈．
（2）安全用电要求三孔插座的接法是：右火、左零、上地，所以，A是上边的孔，接地线，B是右边的孔，接火线．
（3）根据P＝UI知道，电热壶正常工作时的电流是：I＝＝5A；
根据P＝知道，电热壶正常工作时的电阻是：R＝＝44Ω；
（4）①1.5L＝1.5×10﹣3m3，由ρ＝知道，电热壶内水的质量是：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg；
②4.2min＝4.2×60s＝252s，
由p＝知道，消耗的电能是：W＝Pt＝1100W×252s＝277200J，
水吸收的热是：Q吸＝ηW＝90%×277200J＝249480J，
由Q吸＝cm△t知道，水升高的温度是：△t＝＝39.6℃，
因为 t＝t0+△t＝20℃+39.6℃＝59.6℃＜100℃，即水不能被烧开．
熔点℃
沸点℃
锡
232
液态氧
-183
铜
1083
液态氮
-196
固态酒精
-177
酒精
78
固态水银
-39
水
100
空车质量
1380kg
轮胎与地面总接触面积
320cm2
电池容量
42kW•h
最高时速
120km/h
最大功率
100kW
最大续航里程
260km
选用的器材
现象与结论
方法一
_____
_____
方法二
_____
_____
额定电压
220V
容积
30L
加热功率
2000W
保温功率
800W
