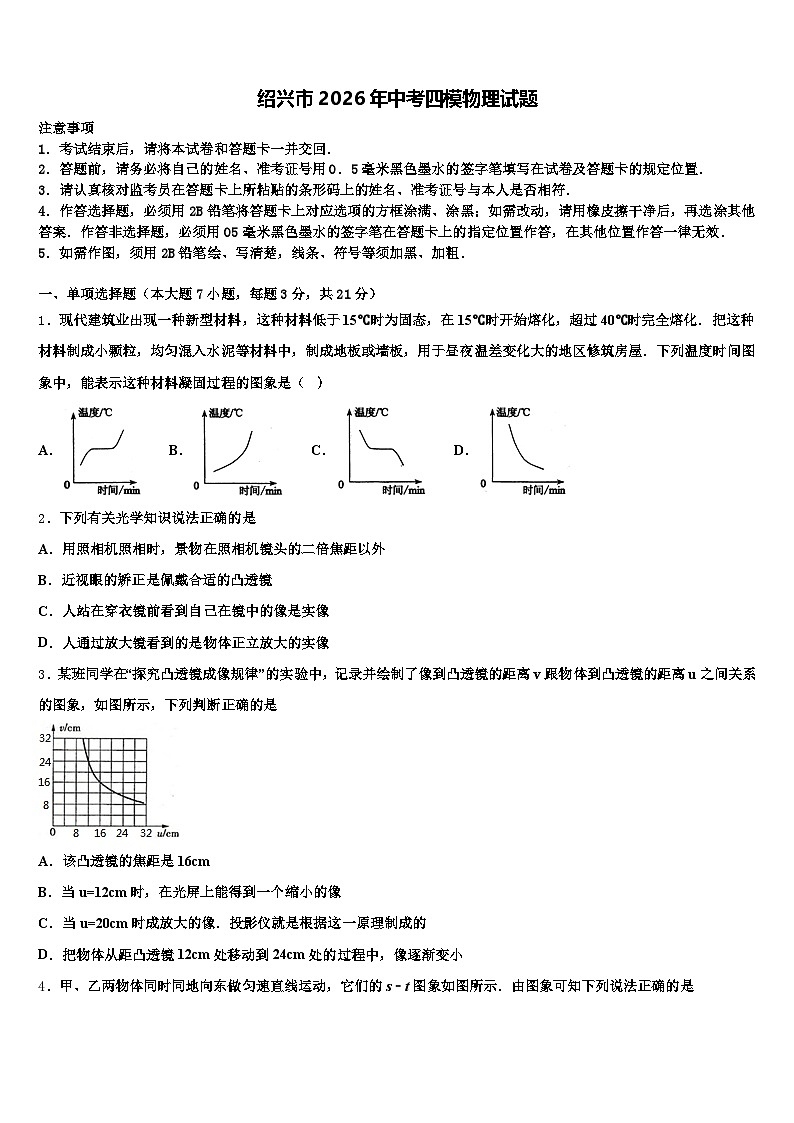

绍兴市2026年中考四模物理试题（含答案解析）

这是一份绍兴市2026年中考四模物理试题（含答案解析），共19页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．现代建筑业出现一种新型材料，这种材料低于15℃时为固态，在15℃时开始熔化，超过40℃时完全熔化．把这种材料制成小颗粒，均匀混入水泥等材料中，制成地板或墙板，用于昼夜温差变化大的地区修筑房屋．下列温度时间图象中，能表示这种材料凝固过程的图象是（ ）
A． B． C． D．
2．下列有关光学知识说法正确的是
A．用照相机照相时，景物在照相机镜头的二倍焦距以外
B．近视眼的矫正是佩戴合适的凸透镜
C．人站在穿衣镜前看到自己在镜中的像是实像
D．人通过放大镜看到的是物体正立放大的实像
3．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是
A．该凸透镜的焦距是16cm
B．当u=12cm时，在光屏上能得到一个缩小的像
C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小

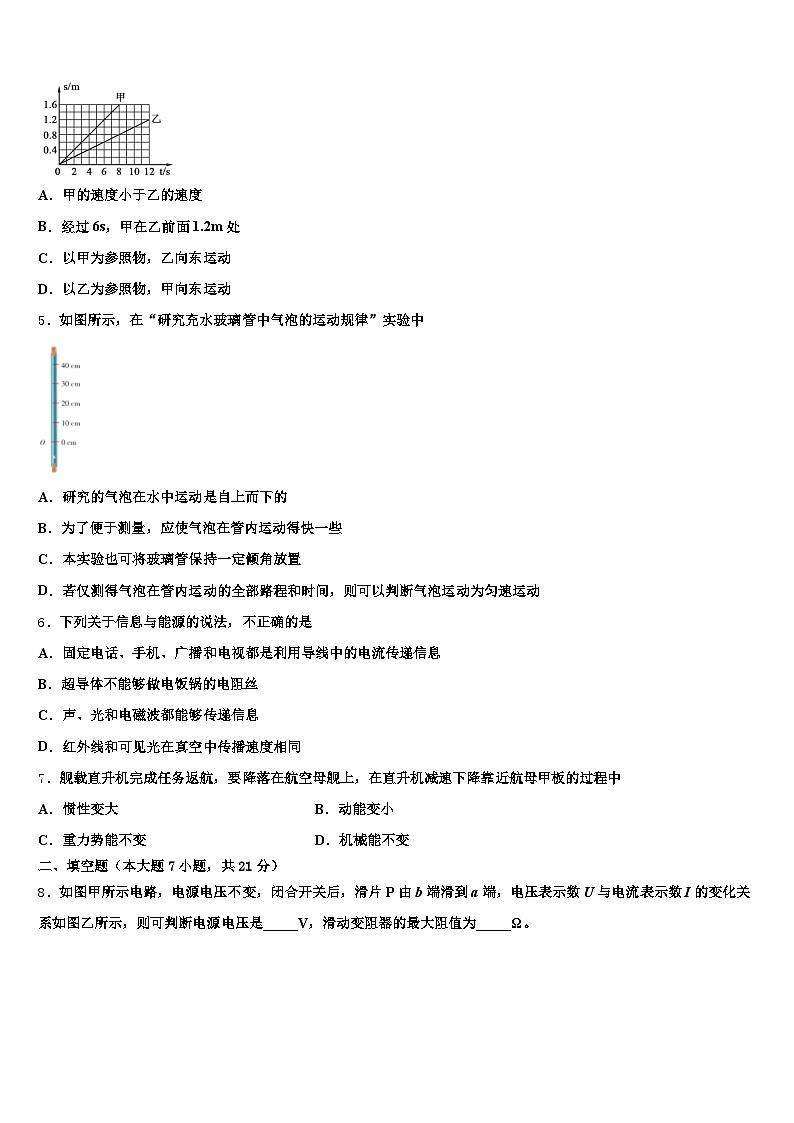

4．甲、乙两物体同时同地向东做匀速直线运动，它们的s﹣t图象如图所示．由图象可知下列说法正确的是
A．甲的速度小于乙的速度
B．经过6s，甲在乙前面1.2m处
C．以甲为参照物，乙向东运动
D．以乙为参照物，甲向东运动
5．如图所示，在“研究充水玻璃管中气泡的运动规律”实验中
A．研究的气泡在水中运动是自上而下的
B．为了便于测量，应使气泡在管内运动得快一些
C．本实验也可将玻璃管保持一定倾角放置
D．若仅测得气泡在管内运动的全部路程和时间，则可以判断气泡运动为匀速运动
6．下列关于信息与能源的说法，不正确的是
A．固定电话、手机、广播和电视都是利用导线中的电流传递信息
B．超导体不能够做电饭锅的电阻丝
C．声、光和电磁波都能够传递信息
D．红外线和可见光在真空中传播速度相同
7．舰载直升机完成任务返航，要降落在航空母舰上，在直升机减速下降靠近航母甲板的过程中
A．惯性变大B．动能变小
C．重力势能不变D．机械能不变
二、填空题（本大题7小题，共21分）

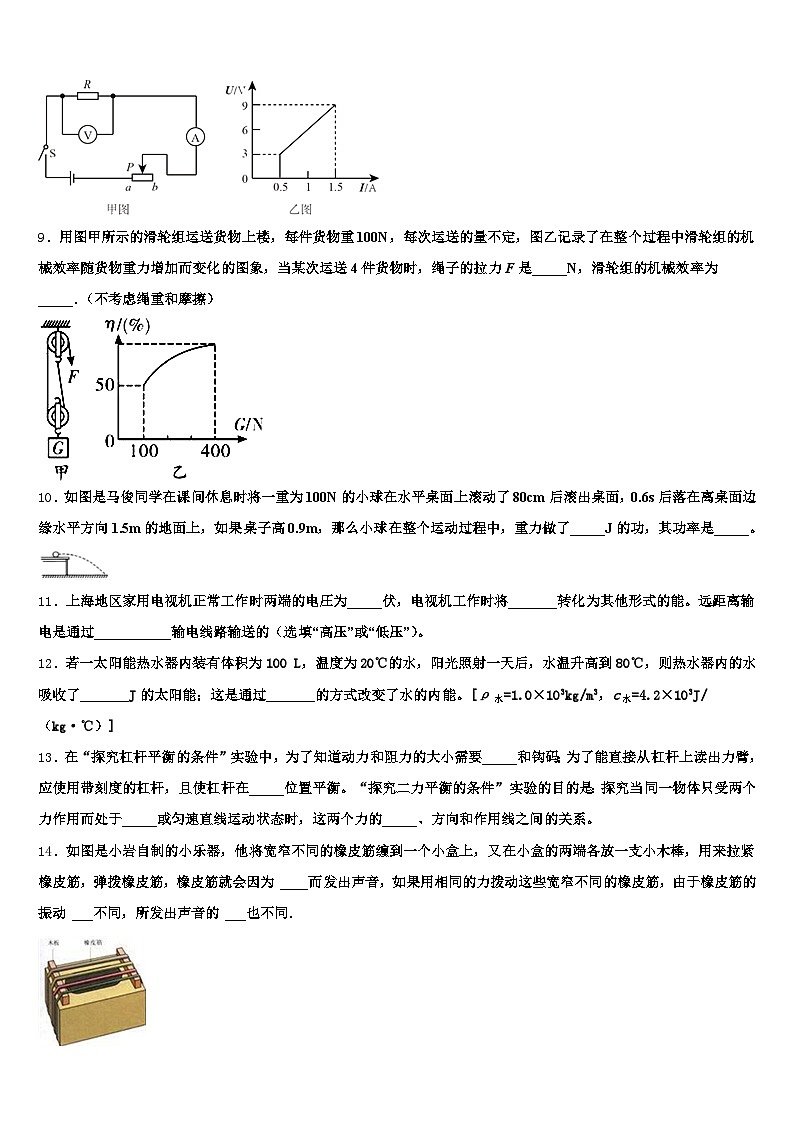

8．如图甲所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是_____V，滑动变阻器的最大阻值为_____Ω。
9．用图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，当某次运送4件货物时，绳子的拉力F是_____N，滑轮组的机械效率为_____．（不考虑绳重和摩擦）
10．如图是马俊同学在课间休息时将一重为100N的小球在水平桌面上滚动了80cm后滚出桌面，0.6s后落在离桌面边缘水平方向1.5m的地面上，如果桌子高0.9m，那么小球在整个运动过程中，重力做了_____J的功，其功率是_____。
11．上海地区家用电视机正常工作时两端的电圧为_____伏，电视机工作时将_______转化为其他形式的能。远距离输电是通过___________输电线路输送的（选填“高压”或“低压”）。
12．若一太阳能热水器内装有体积为100 L，温度为20℃的水，阳光照射一天后，水温升高到80℃，则热水器内的水吸收了_______J的太阳能；这是通过_______的方式改变了水的内能。[ρ水=1.0×103kg/m3，c水=4.2×103J/（kg·℃）]
13．在“探究杠杆平衡的条件”实验中，为了知道动力和阻力的大小需要_____和钩码；为了能直接从杠杆上读出力臂，应使用带刻度的杠杆，且使杠杆在_____位置平衡。“探究二力平衡的条件”实验的目的是：探究当同一物体只受两个力作用而处于_____或匀速直线运动状态时，这两个力的_____、方向和作用线之间的关系。
14．如图是小岩自制的小乐器，他将宽窄不同的橡皮筋缠到一个小盒上，又在小盒的两端各放一支小木棒，用来拉紧橡皮筋，弹拨橡皮筋，橡皮筋就会因为 ____而发出声音，如果用相同的力拨动这些宽窄不同的橡皮筋，由于橡皮筋的振动 ___不同，所发出声音的 ___也不同．
三、作图题（共7分）
15．按照题目要求作图
如图甲所示，请画出AO的折射光线和BC的入射光线．如图乙所示，重90N的球用绳子挂在竖直墙壁上，请画出球所受的重力和墙壁所受的压力．
16．根据平面镜的成像特点，作出物体AB在平面镜MN中的像．
（______）
17．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．
（_______________）
四、实验题（本大题共5小题，共20分）
18．某实验小组用焦距为10 cm的凸透镜合作探究“凸透镜成像规律”．
（1）在探究过程中，他们将蜡烛、凸透镜、光屏固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，你认为可能的原因是_____．（写出一条即可）
（2）上述问题解决后，他们将蜡烛、凸透镜固定在光具座如图位置，移动光屏后得到烛焰清晰、完整的像，该像是倒立、_____的实像．利用此原理工作的光学仪器有_____．接下来他们保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，光屏上再次出现了一个倒立、_____的实像．
（3）实验过程中由于蜡烛燃烧变短，使蜡烛的像成在了光屏中心的上方，要使像成在光屏的中心，只调节凸透镜，应将凸透镜向_____调．
19．小明在“研究杠杆平衡条件”的实验中所用的实验器材有，刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和质量相同的0.5N重的钩码若干个．
如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向_____（选填“左”或”右”）调节，直到杠杆在_____位置平衡，目的是便于测量_____，支点在杠杆的中点是为了消除杠杆_____对平衡的影响．小明同学所在实验小组完成某次操作后，实验象如图B所示，他们记录的数据为动力F1=1.5N，动力臂L1=0.1m，阻力F2=1N，则阻力臂L2=_____m．甲同学测出了一组数据后就得出了”动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不合理，理由是_____．丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他做了如图C的实验，此实验_____（选填“能”或”不能”）说明该结论是错误的，图C实验中，已知杠杆上每个小格长度为5cm，每个钩码重0.5N，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂_____（选填“等于”或“不等于”）阻力×阻力臂”．
20．甲、乙两同学在测量小灯泡电功率的实验中，所用小灯泡的额定电压为2.5V：
（1）甲同学的实验电路如图所示．
请用笔画线代替导线将如图中滑动变阻器连入电路，使之接入电路的阻值最大，若闭合开关后灯泡灯丝发生断路故障，则电流表示数_____电压表示数_____（选填“为0”或“不为0”）
（___________）
①当电压表示数为2V时，电流表示数如图所示，电流表示数为_____A，小灯泡的功率为_____W
（2）乙同学的实验电路如图所示，相关器材规格已在图中标明，
①他的测量步骤如下：
第1步：将小灯泡接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，使电压表的示数为2.5V，断开开关S，移走小灯泡．
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器滑片位置不变调节电阻箱使电压表的示数仍为2.5V此时电阻箱接入电路中的阻值为5欧姆，则乙同学测得小灯泡的额定功率_____W
②在第2步中，若乙同学无意中将滑动变阻器的滑片P向右移动少许，则他测得小灯泡的额定功率将偏_____，设滑片P的右移使滑动变阻器接入电路的阻值变化了1Ω，则他测得小灯泡的额定功率为_____W
21．某同学在观看电视里射箭比赛时发现，弓拉得越弯，箭射得越远。于是做出如下猜想：弹性势能的大小可能与物体发生弹性形变的程度有关。
①为验证猜想是否正确，他设计了如图所示的实验，将一小球置于弹簧的右端，将弹簧每次压缩到不同的长度，松开后，让弹开的小球钻入位于同一位置的相同纸盒并留在其中。分析比较每次纸盒_____，从而可比较同一弹簧在不同弹性形变时弹性势能的大小，若桌面绝对光滑，该实验将_____（选填“能”或“不能”）达到探究目的。
②理论推导和实验结果均表明，弹簧发生弹性形变时弹性势能的大小．其中Ep表示弹性势能，单位是J，x是弹簧长度的改变量，单位是m，k称为弹簧的劲度系数，则k的单位是_____。
22．（1）如图甲是探究“物体动能的大小与哪些因素有关”的实验示意图，该实验研究的对象是_____（填“小球”或“木块”）的动能。让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系。
（2）如图乙是“探究凸透镜成像规律”的实验，组装并调整器材时，使烛焰中心和光屏的中心位于凸透镜的_____上，如图丙所示，凸透镜的焦距为_____cm。
五、计算题（本大题共2小题，共13分）
23．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃．已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg。求：0.5kg煤气完全燃烧放出的热量。水吸收的热量。燃气灶烧水的效率。
24．杠杆平衡时，动力F1的大小为10牛，阻力F2的大小为40牛，阻力臂L2为0.1米，求动力臂L1的大小．
六、综合能力题（本大题共3小题，共18分）
25．物体动能Ek的计算公式是mv2，m表示物体的质量，v表示物体的速度．某班的学习小组在老师的指导下开展探究性学习．让质量为m的物块以初速度v0在不光滑的水平面上运动，已知物体受到的滑动摩擦力大小为f，经过多次实验，测出多组不同的初速度v0与滑块在水平面上滑行对应的最大距离s，对数据进行分析后，学习小组的同学得出结论：物块克服摩擦力做功的最大值等于物块初动＝能．老师说这个结论是成立的，根据这个结论解答下面的问题：由动能Ek的计算公式mv2可知，对动能影响较大的是____（选填“质量”或“速度”）；当物块的初速度为2m/s时，滑行的最大距离为1m，则当物块的初速度为4m/s时，滑行的最大距离是____m；已知在水平面上运动的物块受到的摩擦力大小与物块的重量成正比，即f＝km，k是为常数，则当物块初速度相同，增加物块的质量，物块滑行的最大距离____．（选填“增大”或“减小”或“不变”）
26．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒定，定值电阻，无风时电压表示的数为1V，电压表量程为0~3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
电压表示数随风力的增大而________（选填“增大”“减小”或“不变”）。求无风时电路的总电功率______。求该装置所能测量的最大风力______。
27．阅读短文，回答问题
主动式空气净化器
图甲为某型号空气净化器，在不同档位工作时的参数如下表所示．洁净空气量是指1h净化空气的体积；能效比是空气净化器洁净空气量与输入功率之比，净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比．
（1）颗粒物接近带有负电荷的金属网时受到强烈的吸引力，这主要是因为____．
（2）该净化器接在家庭电路中，在5档正常工作时的电流为____A，如果室内面积为50m2，房间的高度为2.5m，请你计算该空气净化器工作档位为4档时，理论上1h可以净化房间内空气____次．
（3）单独使用该净化器20min，规格为2400imp/（kW•h）的电能表指示灯闪烁36次，则该空气净化器在____档位工作，此时该空气净化器的能效比为____m3/（h•W）．
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，定值电阻，电源电压恒为28V；如图丙所示为气敏电阻阻值随空气中有害气体浓度β的变化曲线．现用此电路检测该型号净化器的净化效率：净化器启动前，检测电路中电流表的示数为0.7A，此时空气中有害气体浓度是____μg/m3，净化器正常使用30min后，检测电路的电流变为0.1A，则该空气净化器的实际净化效率为____%．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】由于墙内混入非晶体材料，所以它在凝固的过程中，不会有固定的凝固点，它的温度会持续下降．A是晶体熔化图象，B是非晶体熔化图象，C是晶体凝固图象，D是非晶体凝固图象．
故选D．
2、A
【解析】
A．照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的，故照相时，被照者应站在镜头二倍焦距之外，故A正确；
B．近视眼是晶状体的曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，因此利用了凹透镜对光的发散作用，故B错误；
C．穿衣镜是平面镜，人站在穿衣镜前看到自己在镜中的像是正立等大的虚像，故C错误；
D．放大镜是根据物距小于焦距时，凸透镜成正立放大虚像，故D错误。
3、D
【解析】
A．根据凸透镜成像规律可知，当物距与像距相等时，物体放在了二倍焦距的地方，由图像可知，当物距为16cm时，物距与像距相等，故可得焦距应为8cm，故A错；
B．当u=12cm时，物体是放在了一倍焦距到二倍焦距之间，所成的像是倒立放大的实像，故B错；
C．当u=20cm时，物体是放在了二倍焦距以外，所成的像是倒方缩小的实像，应用是照相机，故C错；
D．根据凸透镜成像规律可知，像与物体移动的方向是相同的，像的大小随物距的增大而会减小，故D正确．
4、D
【解析】
由于甲乙的s-t图象是一条倾斜的直线，所以甲乙都做匀速直线运动，由图象知道，，， v甲＞v乙，故A错误；
由图象知道，当t=6s时，甲运动了1.2m，乙运动了0.6m，又因为甲、乙两物体同时同地向东做匀速直线运动，所以经过6s，甲在乙前面1.2m-0.6m=0.6m处，故B错误；
因为v甲＞v乙，甲、乙两物体同时同地向东做匀速直线运动，所以甲在乙车的前面向东运动，两物体的相对位置不断变化，以甲为参照物，乙向西运动，以乙为参照物，甲是向东运动的，故C错误，D正确。
5、C
【解析】
试题分析：“研究充水玻璃管中气泡的运动规律”的实验是为匀速直线运动作铺垫的，通过调节玻璃管中气泡的大小，使气泡在玻璃中近似的做匀速直线运动，但要判断物体做的是匀速直线运动，必须要测出不同阶段的速度进行比较，如果运动过程中运动方向和速度大小不变，则此运动为匀速直线运动．气泡在水中受到浮力，开始时气泡在玻璃管顶端，迅速倒置，气泡会玻璃管的下面上升．由于玻璃管的长度有限，气泡运动时间较短，要减小实验中的误差，让气泡运动的慢一些，可以利用煤油代替水．也可以把玻璃管斜放，使气泡运动的稍慢一些，便于测量．
考点：物体的路程与时间关系
6、A
【解析】
A、固定电话传递的声音信息是由导线中的信号电流来实现的，移动电话和基地台之间的通信是无线通信，它们通过电磁波进行传输，故A错误；
B、利用超导材料不可以制成电饭锅的电阻丝，故B正确；
C、光是电磁波，传播速度与电磁波相同，声波、光波和电磁波都能够传递信息，故C正确；
D、红外线和可见光属于电磁波，电磁波在真空中的传播速度相同，故D正确．
7、B
【解析】
A、惯性大小只与质量有关，与速度无关，质量不变，惯性不变，故A错误；
BCD、直升机减速下降过程中，高度减小，重力势能减小；速度减小，动能减小；机械能为动能和势能的和，故机械能减小；故B正确，CD错误。
二、填空题（本大题7小题，共21分）
8、9 12
【解析】
当滑片在a端时，电路为R的简单电路，电压表的示数最大，电流表的示数最大，由图象可知，电源的电压U＝9V，电路中的电流I＝1.5A，由I＝可知，电阻R的阻值：R＝＝＝6Ω；当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压表的示数最小，由图象可知，R两端的电压UR＝3V，电路中的最小电流I′＝0.5A，此时电路中的总电阻：R总＝＝＝18Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R滑＝R总﹣R＝18Ω﹣6Ω＝12Ω。
9、250 80%
【解析】
由乙图知，当时，，所以，
解得；运送4件货物时，，由甲图知，滑轮组由段绳子承担物重，所以
机械效率：
故答案为：250 80%
10、90 150W
【解析】
该过程中，重力做功：，其功率：。
11、220 电能 高压
【解析】
我国家庭电路中各用电器的额定电压是220V，所以家用电视机正常工作的电压是220V，电视机工作时，消耗电能，产生其他形式的能，将电能转化为其他形式的能；在输送功率一定时，由P=UI可知电压越高，电流越小；由Q=I2Rt可知输送过程中损失的能量越小，所以远距离输电采用高压输电。
12、2.52×107 热传递
【解析】
由得水的质量：
m=V=1.0103kg/m310010-3m3=100kg；
水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×100kg×(80℃−20℃)=2.52×107J，
太阳热水器内的水吸收热量，温度升高，发生了热传递
13、弹簧测力计 水平 静止 大小
【解析】
“探究杠杆平衡条件”实验中，需要测量动力和阻力，实验要用到弹簧测力计以及钩码；为了能直接读出力臂，应使带刻度的杠杆在水平位置平衡；我们把物体处于静止状态或匀速直线运动状态称之为平衡状态，由平衡条件可知，大小相等、方向相反、在一条直线上、作用在同一物体上的两个力平衡，因此“探究二力平衡的条件”实验的目的是：探究当同一物体只受两个力作用而处于静止或匀速直线运动状态时，这两个力的大小、方向和作用线之间的关系。
14、 振动 频率 音调
【解析】声音由振动产生，所以弹拨橡皮筋，橡皮筋就会因为振动动而发出声音；
物体的振动频率与结构和形状有关，宽窄不同的橡皮筋振动频率会不同，而频率决定音调，所以用相同的力拨动这些宽窄不同的橡皮筋，由于橡皮筋的振动频率不同，所发出声音的音调也不同．
答案：(1). 振动 (2). 频率 (3). 音调
点睛：牢记乐音的三要素及其决定因素，即音调由振动频率决定，响度由振幅决定，音色由振动的材料、振动方式等决定。
三、作图题（共7分）
15、
【解析】
（1）仔细观察入射光线和折射光线的特点，根据凹透镜的光学特点作图．（2）重力的方向竖直向下，作用点在物体的重心上．压力的方向总是垂直于接触面，并且指向接触面；根据压力的作用点在接触面上，确定出压力的作用点，然后过作用点表示压力的方向
【详解】
（1）对于凹透镜，过光心的光线其传播方向不变；射向另一侧虚焦点的光线经凹透镜折射后折射光线平行于主光轴。如图所示：
（2）重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力。如下图所示：
16、
【解析】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像．如图：
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
17、
【解析】
反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：
四、实验题（本大题共5小题，共20分）
18、烛焰、凸透镜、光屏三者的中心不在同一高度或不在同一水平直线上(不在同一直线不得分) 缩小 照相机(摄像机合理的答案均可得分) 放大 下
【解析】
（1）探究凸透镜成像的实验中，首先应把蜡烛、凸透镜、光屏放在同一直线上，且要调整到同一高度，目的是为了成像能成在光屏的正中央；
所以如果烛焰、凸透镜、光屏三者的中心不在同一高度或不在同一水平直线上，会找不到像；
当然如果物距小于等于焦距时，凸透镜成虚像，光屏上也是找不到像的．
(2) 由图知，此时物距大于二倍焦距，则像距位于一倍到二倍焦距之间，成倒立缩小的实像；
照相机就是利用凸透镜成倒立缩小实像的原理制成的；
将凸透镜向蜡烛方向移动时，物距变小，像距变大，当物距与像距与上次正好颠倒时，能够成倒立放大的实像．
(3) 根据经过光心的光线传播方向不变的特点知，烛焰、凸透镜、光屏是在一条直线上的；
若像成在了光屏中心的上方，当凸透镜向下移时，光屏上的像也会向下移动，即应将凸透镜向下调．
理解题中所描述的：将凸透镜向蜡烛方向移动时，是将物距和像距颠倒了位置，原来缩小的像会变成放大，可以根据光路可逆的特点解释．
19、右 水平 力臂 自重 0.15 一组实验数据太少，具有偶然性，不便找出普遍规律 能 等于
【解析】
（1）调节杠杆在水平位置平衡时，平衡螺母向上翘的一端移动，由于杠杆右端偏高，左端的平衡螺母应向上翘的右端移动，使杠杆在水平位置平衡，消除杠杆自重对杠杆平衡的影响，力臂在杠杆上，便于测量力臂大小；
（2）杠杆平衡条件是：F1 L1 =F2 L2，根据已知数据代入杠杆平衡条件得：1.5N×0.1m=1N×L2 ，解得阻力臂L2是：L2 =0.15m；
（3）甲同学只做一次实验就得出杠杆平衡的条件是：动力×动力臂=阻力×阻力臂，是不合理，因为一组实验数据太少，具有偶然性，不便找出普遍规律
（4）乙同学为了证明丙同学的结论是错误的，他做的如图C的实验能得出此结论是不正确的；即当动力臂不等于支点到动力作用点的距离时，看实验结论是否成立；
杠杆平衡条件为：F1 L1 =F2 L2 ，故可得：4×0.5N×3×5cm=3N×1/2×4×5cm，左右相等，杠杆在水平位置平衡时，即动力×动力臂=阻力×阻力臂。
点睛：本题考查的是“研究杠杆平衡条件”的实验，考查了调节平衡螺母的作用、杠杆实验时动力和阻力的实验要求及根据杠杆平衡条件计算．需要明确当杠杆处于水平位置平衡时，竖直作用在杠杆上的力的力臂在杠杆上，倾斜作用在杠杆上力的力臂在杠杆以外的位置上，力臂会变小．
20、 为零 不为零 0.4 0.8 1.25 小 1
【解析】
（1）因要求滑动变阻器连入电路，使之接入电路的阻值最大，故应将左下接线柱连入电路中，如下图所示；
若闭合开关后灯泡灯丝发生断路故障,电压表串联到电路中，由于电压表内阻很大，相当于断路，则电流表示数为零，电压表示数等于电源电压；
①当电压表示数为2V时,由图知, 电流表选用小量程，分度值为0.02A,故电流表示数为0.4A，所以的功率为PL=UI=2V0.4A=0.8W；
（2）①如图3实验中，采用了等效法，此时电阻箱接入电路中的阻值为5欧姆，即小灯泡的电阻为5欧姆；此时电压表的示数仍为2.5V，小灯泡正常发光，则小灯泡的额定功率为：
P额===1.25W;
②如图乙所示实验中，如果向右移动滑片，则此时变阻器接入电路的电阻变大，根据串联电路=可知，当不变时，R滑增大，则R箱也相应变大，即测得小灯泡的阻值也变大；据P=可知，他测得小灯泡的额定功率将偏小．
电压表示数为2.5V，则滑动变阻器两端电压为：U滑=4.5V-2.5V=2V，
根据串联电路特点，===，
即：R箱=R滑，
则当R滑增大1Ω时，R箱增大Ω，则：=5Ω+Ω=6.25Ω
则他测得小灯泡的额定功率为
===1W
．
21、移动的距离 不能 J/m2
【解析】
①此题要改变弹簧的弹性形变大小，因此要将同一个弹簧压缩不同的长度；运用转换法，观察纸盒被推动距离的远近来比较弹性势能的大小；若水平面绝对光滑，纸盒在滑动过程中不受力，纸盒就会做匀速直线运动，无法比较纸盒移动距离的远近，达不到探究目的。
②由公式Ep＝kx2可知k＝，由于Ep单位是J，x单位是m，故k的单位是J/m2。
22、小球 速度 主光轴 10.0
【解析】
（1）实验中小球能够做功是体现在推动小木块运动，推动的距离越远，表示小球能够做的功越多，小球具有的动能就越大，所以通过观察小木块被推动的距离的大小，来判断小球动能的大小；即该实验研究的对象是小球；
让同一小球从斜面的不同高度由静止滚下，推动木块做功，控制了质量一定，改变了速度，目的是为了探究动能的大小与速度的关系；
（2）实验操作时，要求将蜡烛、凸透镜、光屏放在一条直线上，并且调整三者的高度，使烛焰和光屏的中心位于凸透镜的主光轴上，目的是使像成在光屏的中央位置；
平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝40.0cm﹣30.0cm＝10.0cm。
五、计算题（本大题共2小题，共13分）
23、（1）2.1×107J (2) 1.05×107J (3)50%
【解析】
（1）0.5kg，煤气完全燃烧放出的热量：Q放＝m煤气q＝0.5kg×4.2×107J/kg＝2.1×107J；（2）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（70℃﹣20℃）＝1.05×107J；（3）煤气灶的效率：η＝×100%＝＝50%。
24、0.4米
【解析】
由杠杆平衡条件得：F1×L1=F2×L2，即：10N×L1=40N×0.1m，解得：L1=0.4m.
六、综合能力题（本大题共3小题，共18分）
25、速度 25 不变
【解析】
（1）由动能Ek 的计算公式1/2mv2可知，动能的大小与质量成正比、与速度的平方成正比，所以对动能影响较大的是速度；
（2）由题可知，物块克服摩擦力做功的最大值等于物块初动能，即fs=1/2mv02；物块在同一水平面上以不同速度滑行，由影响摩擦力大小的因素可知，摩擦力大小不变，当物块的初速度为1m/s时，滑行的最大距离为1.0m，则有：fs1=1/2mv12，当物块初速度为5m/s时，设滑行距离为s2，则有：fs2=1/2mv22，其中v1=1m/s，v2=5m/s，s1=1.0m，联立以上两式并代入数据可得，s2=25m；
（3）根据题意可知，f=kmg，fs=1/2mv2，故s=1/2mv2kmg=v2/2kg，由于k、g均为常数，所以物体运动的距离大小与物体的初速度有关，与物体的质量无关；则当物块初速度相同，增加物块的质量，物块滑行的最大距离不变．
26、增大 4.5W 720N
【解析】
(1)由甲电路图可知,R与Rx串联，电压表测R两端的电压，由图乙可知,风力增大时,Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R两端的电压增大，即电压表的示数增大；
(2)由图象可知当无风时，定值电阻，电压表示的数为1V，此时干路中的电流为：，观察图乙中图像可知无风时电阻Rx=16Ω，则电阻Rx两端电压为Ux=IRx=0.5A×16Ω=8V，所以电源电压：U=UR+Ux=9V；
所以电路消耗的总功率为： P总=UI=9V×0.5A=4.5W。
(3)当所测风力最大时，Rx的阻值最小,电路中电流最大,则电压表的示数UR=3V最大，因串联电路中总电压等于各分电压之和，所以Rx两端的电压：Ux=U−UR=9V−3V=6V，因串联电路中各处的电流相等，所以电路中的电流：，
则压敏电阻的阻值：
由图象可知，该装置所能测量的最大风力为720N。
27、带电体具有吸引轻小物体的性质
【解析】
(1)[1]颗粒物接近带有负电荷的光洁金属网时受到强烈的吸引力，这是因为带电体具有吸引轻小物体的性质；
(2)[2]由表格数据可知，净化器接在家庭电路中，在2挡时的功率，由得，在2挡正常工作时的电流：
[3]该空气净化器工作档位为4档时，净化空气量为500m3/h，即每小时净化空气500m3，该房间内空气的体积：
则理论上1h可以净化房间内空气的次数：
即理论上1h可以净化房间内空气的次数是4次；
(3)[4]电能表指示灯闪烁36次，净化器消耗的电能：
工作时间：
则净化器消耗的电功率：
查表可知，功率为45W时，该空气净化器在2档位工作．
[5]由净化器能效比的定义可得，此时该空气净化器的能效比：
(4)[6]由电路图可知，、R串联，检测电路中电流表的示数为：
由得，电路的总电阻：
根据串联电路电阻特点可知，气敏电阻的阻值：
由图丙可知，气敏电阻阻值为30Ω时，此时空气中有害气体浓度是：
[7]当检测电路的电流变为：
此时电路总电阻：
根据串联电路电阻特点可知，气敏电阻的阻值：
由图丙可知，气敏电阻阻值为270Ω时，此时空气中有害气体浓度是：
由题意知，净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比；则该空气净化器的实际净化效率：
工作档位
待机
1档
2档
3档
4档
5档
6档
功率（W）
0.9
23
45
75
103
121
148
净化空气量（m3/h）
-
120
240
360
500
610
760
噪音（dB）/声强级
-
23
32
39
47
49
55
