2026届常州市中考四模物理试题（含答案解析）

这是一份2026届常州市中考四模物理试题（含答案解析），共20页。试卷主要包含了考生要认真填写考场号和座位序号，下列几种估测中比较符合实际的是，炎炎夏日，雾炮车而实现的等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）

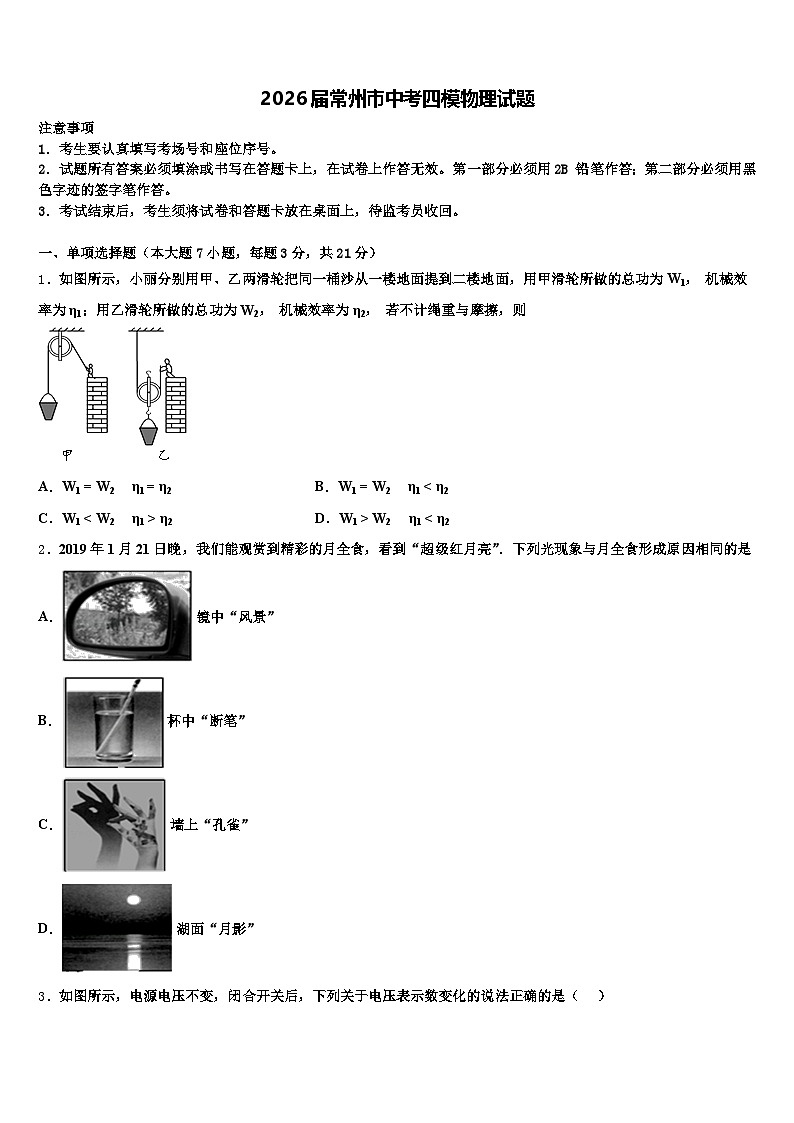

1．如图所示，小丽分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，用甲滑轮所做的总功为W1， 机械效率为η1；用乙滑轮所做的总功为W2， 机械效率为η2， 若不计绳重与摩擦，则
A．W1 = W2 η1 = η2B．W1 = W2 η1 < η2
C．W1 < W2 η1 > η2 D．W1 > W2 η1 < η2
2．2019年1月21日晚，我们能观赏到精彩的月全食，看到“超级红月亮”．下列光现象与月全食形成原因相同的是
A．镜中“风景”
B．杯中“断笔”
C．墙上“孔雀”
D．湖面“月影”

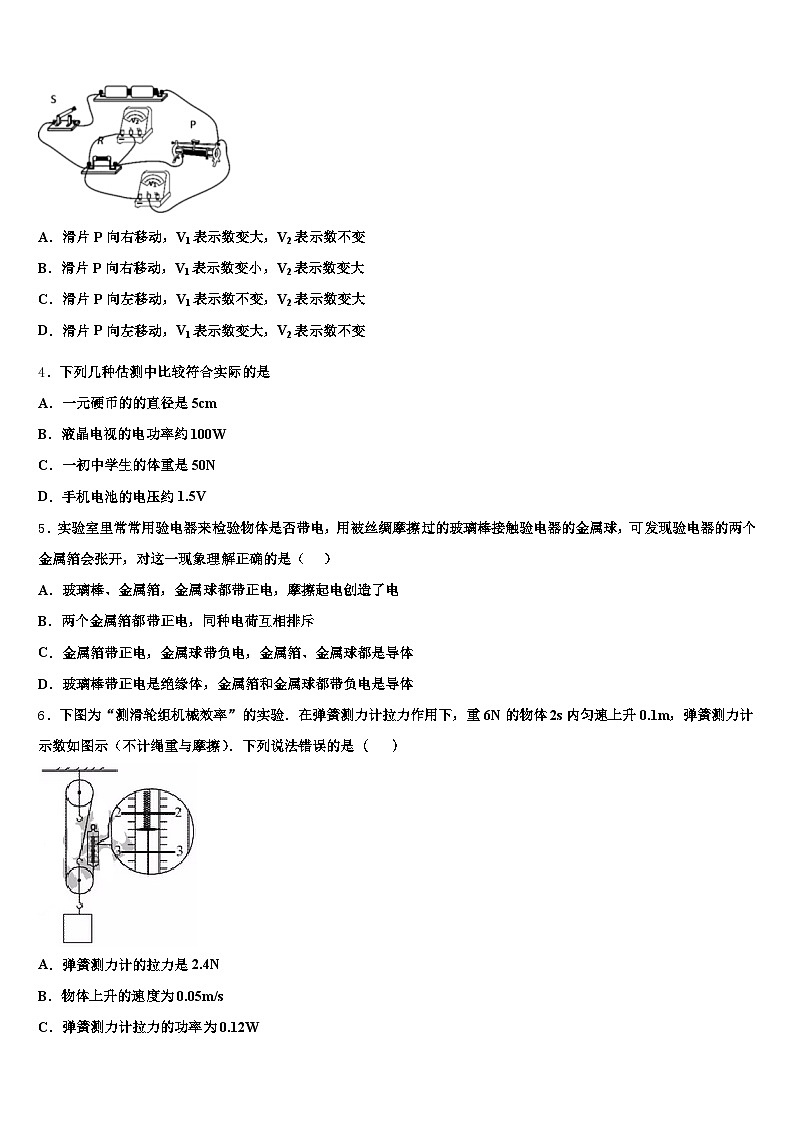

3．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）
A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数不变，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
4．下列几种估测中比较符合实际的是
A．一元硬币的的直径是5cm
B．液晶电视的电功率约100W
C．一初中学生的体重是50N
D．手机电池的电压约1.5V
5．实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两个金属箔会张开，对这一现象理解正确的是（ ）
A．玻璃棒、金属箔，金属球都带正电，摩擦起电创造了电
B．两个金属箔都带正电，同种电荷互相排斥
C．金属箔带正电，金属球带负电，金属箔、金属球都是导体
D．玻璃棒带正电是绝缘体，金属箔和金属球都带负电是导体
6．下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（ ）
A．弹簧测力计的拉力是2.4N
B．物体上升的速度为0.05m/s
C．弹簧测力计拉力的功率为0.12W
D．滑轮组的机械效率约83.3％

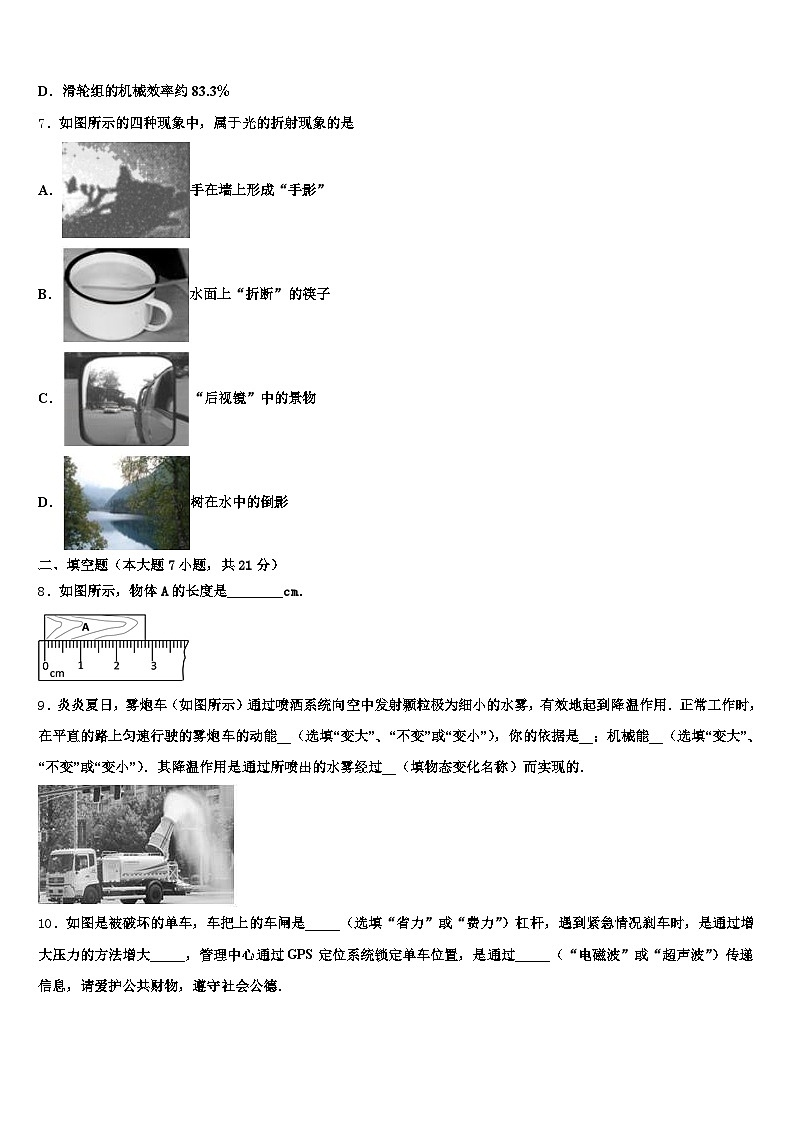

7．如图所示的四种现象中，属于光的折射现象的是
A．手在墙上形成“手影”
B．水面上“折断”的筷子
C．“后视镜”中的景物
D．树在水中的倒影
二、填空题（本大题7小题，共21分）
8．如图所示，物体A的长度是________cm．
9．炎炎夏日，雾炮车（如图所示）通过喷洒系统向空中发射颗粒极为细小的水雾，有效地起到降温作用．正常工作时，在平直的路上匀速行驶的雾炮车的动能__（选填“变大”、“不变”或“变小”），你的依据是__；机械能__（选填“变大”、“不变”或“变小”）．其降温作用是通过所喷出的水雾经过__（填物态变化名称）而实现的．
10．如图是被破坏的单车，车把上的车闸是_____（选填“省力”或“费力”）杠杆，遇到紧急情况刹车时，是通过增大压力的方法增大_____，管理中心通过GPS定位系统锁定单车位置，是通过_____（“电磁波”或“超声波”）传递信息，请爱护公共财物，遵守社会公德．
11．如图所示，现在很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，拍摄时路上的行人和车辆与镜头的距离满足的条件是_______；在夜间为了拍出依旧清楚的画面，可以利用摄像头周边的多点______(选填“红外线”或“紫外线”)进行补光．
12．著名的_____实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐_____，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下宽则是因为水的_____越大，水对大坝的压强越大．
13．下面是有关生活用电的描述，请将空白处补充完整：
将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_________(“火”、“零”或“地”)线相连，防止发生触电事故．如图所示是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kW·h计算，他家本月应缴纳电费_________元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为__________W．
14．如图所示电路，灯泡 L1、L2、L3分别标有“3V 0.3A”、“3V 0.25A”、“5V 0.25A”字样（灯丝电阻恒定），a、b 间接电源．
（1）若要求灯泡 L1、L2并联，则应闭合的开关有_____；若 a、b 接入 3V 电压，则电流表 A 的示数为_____A．
（2）只闭合 S1时，为了使一只灯泡正常发光，另一只灯泡不烧坏，那么正常发光的灯泡是_____，此时 a、b 间的最大电压是_____V，通电 1min 灯泡 L1产生的热量是_____J．
三、作图题（共7分）
15．如图所示，重为30N的物体在15N的水平向右的推力作用下刚好能做匀速直线运动，当水平向右的推力变为20N时，请在图中作出此时物体所受合力的示意图。
（______）
16．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量小灯泡两端的电压．
（______）
17．设计一个家庭电路，要求客厅开关S1控制L1和L2；卧室开关S2控制壁灯，该壁灯有两种亮度通过开关S3调节．请在下图中连线，形成符合要求的完整电路图．
（________）
四、实验题（本大题共5小题，共20分）
18．在研究杠杆平衡条件的实验中：
（1）如图甲所示，此时应把杠杆左端的平衡螺母向_____（选填“左”或“右”）调节，使杠杆在水平位置平衡。
（2）如图乙所示是小华在探究时杠杆静止的情况，此时杠杆_____（选填“是”或“不是”）平衡状态，理由是_____。
（3）如图丙所示是小明在探究杠杆平衡时的情况，按照他的方法，当杠杆静止时杠杆平衡条件将_____成立（选填“仍然”“不”或“可能”）；若每个钩码重0.5N，弹簧测力计的示数_____2N（填“大于”“小于”或“等于”）。
（4）小虎还想探究当动力和阻力在杠杆同侧时杠杆的平衡情况，于是他将杠杆左侧的所有钩码拿掉，结果杠杆转至竖直位置。如图丁所示，小虎在A点施加一个始终水平向右的拉力F，却发现无论用多大的力都不能将杠杆拉至水平位置使其平衡，你认为原因是_____。
19．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=________（填“5cm”或“10cm”）．凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，到如图所示位置，光屏上会出现清晰的________（填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向________（填“左”或“右”）移动，以获得清晰的实像．
如果将光源移至7cm处，凸透镜此时成的是放大的________（填“虚像”或“实像”）．
20．小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。

（1）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰、放大的像，若保持蜡烛和光屏位置不变，移动透镜至__________________cm刻度处，光屏上能呈现清晰、缩小的像。
（2）如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在_________（选填“A”、“B”或“C”）处能观察到蜡烛的像，像是图丙中的______________选填(“1”、“2”、“3”或“4”）。
（3）实验完成之后，小把自己的近视眼镜放在蜡烛与凸透镜之间，如图丁所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏______选填“靠近”或“远离”）凸透镜。
21．在用“伏安法”测量定值电阻的阻值的实验中。
（1）请用笔画线代替导线将图中电路连接完整，要求实验过程中滑动变阻器的滑片从左向右移动。（导线不能交叉）。
（_____________）
（2）正确连接好电路后，闭合开关发现电压表示数为，电流表无示数，移动滑片两表示数均无变化，则故障原因是_____。
（3）小华排除故障后，移动滑片到某一位置时电流表的示数如图乙所示，此时通过电阻的电流为_____；若要增大电阻两端的电压，应将滑片向__________（选填“左”或“右”）端移动。
（4）小华测量的数据如下表所示，则定值电阻的阻值为___________。
（5）小亮测量的数据如下表所示，则小亮在实验中存在的问题可能是：__________。
22．学习小组想探究“通电导体在磁场中受力的大小与导体在磁场中长度的关系”。
探究通电导体在磁场中受力大小与导体在磁场中长度的关系边长不同的矩形线圈2个、足够宽的U形磁铁、弹簧测力计、电源、导线、开关。如图，用弹簧测力计测量矩形线圈a的重力G1，再将a放入磁场中。通电后，弹簧测力计示数变为F1．发现F1小于G1，则磁场对线圈a作用力的方向是_____。换用矩形线圈b，重复步骤（1）中的实验，每次实验时AB边在磁场中的_____相同。记录线圈b受到的重力G2和拉力值F2．应比较_____和_____的关系，得出结论。某次实验时，发现弹簧测力计的示数比该矩形线圈的重力大，你觉得可能的原因是；_____
五、计算题（本大题共2小题，共13分）
23．用如图所示的滑轮组提升重物，已知动滑轮的重为50N，绳端拉力F为100N，5s 内可使物体匀速上升2m，不计绳重和摩擦．求：
（1）拉力所做的功；
（2）拉力的功率；
（3）滑轮组的机械效率．
24．电动自行车轻便、实用、无污染，很受人们喜爱．若某人骑电动自行车在一段平直的公路上匀速行驶了150m，用时30s，电动自行车的牵引力为20N，在此过程中：电动自行车速度的大小；牵引力所做的功；牵引力做功的功率．
六、综合能力题（本大题共3小题，共18分）
25．某兴趣小组设计了如图1所示的多功能水位报警电路，当水面上升到警戒水位时，a、b两点接通．控制开关连接2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光．电路中电源电压恒为6V，灯泡规格为“6V3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计．
请根据设计要求在虚线框中将电路连接完整．控制开关连接4、5两触点灯泡亮暗交替发光时，灯泡变亮的原因是什么？当控制开关与触点“4和5”接通时，灯泡两端实际电压变化规律如图2所示．已知当灯泡微弱发光时，其两端实际电压为U实，消耗的实际功率为额定功率的．
求：①灯泡闪烁交替工作60s消耗的电能？
②定值电阻R0的阻值．（灯泡的电阻不变）
26．鸟撞飞机事件时有发生,是不是它们“瞎”了?研究发现雨燕等鸟类具有边飞边睡的能力,甚至还能长时间张开一只眼睛来观察飞行路径,避免与其它鸟类或物体碰撞.研究还发现,某种鸟类只有距离运动的物体30m内才逃离.由于飞机速度很快,所以它们就没有足够的时间来逃离,而引起撞机事件.综合上述信息,回答下列问题:：数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720m/s的飞机上,就会产生1600N撞击力,对飞机造成损伤.假如撞击面积为0.01m²,则该撞击产生的压强是_____Pa如表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的材料是_____．
（3）如图，一架飞机以720km/h的速度向正前方O点的鸟迎头飞去，则飞机的头A点到达O点位置所需的时间是_____s，这也就是飞机留给该鸟逃离O点的时间．
27．我国自主研发的“蛟龙号”载人潜水器（如图甲）多次下潜到7000m海底，深海潜水器是用增加和抛弃压载铁的办法来改变所受重力来实现浮沉。（g＝10N/kg）
（1）若“蛟龙号”到达7000m深的海底世界，海水对“蛟龙号”外壳的压强约为7×107Pa，则潜水器的一个面积为300cm2观测孔受到海水的压力约为多大______？
（2）正在水中匀速直线下潜的“蛟龙号”潜水器的总质量为22t，在水中抛弃8000N的重物后潜水器以同样的速度匀速直线上浮，潜水艇的外壳及体积不发生改变，所受海水的阻力不变，请你估算潜水器的体积约为多大________？（海水的密度近似取1.0×103kg/m3）。
（3）如图乙为某专业区内海水的密度σ（单位体积内含盐量）随海水垂直深度h变化的图线，海水密度的垂直分布主要是由盐度决定，其他因素的影响可忽略。装载着潜水器的轮船在作业区域，将潜水器用钢缆吊起浸没水中直至悬停在水中时，松开钢缆，潜水器刚好匀速下沉，则下沉过程中，潜水器速度最大位置为_____（选填“A”“B”“C”“D”），此位置潜水器受到的力是_____（选填“平衡力”“非平衡力”）。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由图可知甲是定滑轮，乙是动滑轮，利用乙滑轮做的额外功多，由“小明分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面”可知两种情况的有用功，再根据总功等于有用功加上额外功，可以比较出两种情况的总功大小．然后利用即可比较出二者机械效率的大小．
【详解】
因为用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，所以两种情况的有用功相同；根据可知：当有用功一定时，利用机械时做的额外功越少，则总功越少，机械效率越高．而乙滑轮是动滑轮，所以利用乙滑轮做的额外功多，则总功越多，机械效率越低．即．
本题考查功的计算和机械效率的大小比较这一知识点，比较简单，主要是学生明确哪些是有用功，额外功，总功，然后才能正确比较出两种情况下机械效率的大小．
2、C
【解析】
当太阳、地球、月球三者恰好或几乎在同一条直线上时，地球在太阳和月球之间，由于光的直线传播，地球挡住了太阳光，从而形成了月食，即月食是由光的直线传播形成的。
A. 镜中“风景”属于平面镜成像，是由于光的反射形成的，故错误；
B. 看到水中筷子被“折断”，是光的折射形成的，故错误；
C. 墙上“孔雀”属于手影，手影时由于光沿直线传播形成的，故正确；
D. 湖面“月影”属于平面镜成像，是由于光的反射形成的，故错误。
3、C
【解析】
解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；
同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V1的示数变大，故D正确．
故选D．
点睛：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，根据电源的电压可知滑片移动电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化．
4、B
【解析】
试题分析：A．一元硬币的的直径是5cm，错误，直径大约是1.2cm；
B．液晶电视的电功率约100W，正确，液晶电视的功率为90-125W；
C．一中学生的重是50N，错误，中学生的重力大约为500N；
D．手机电池的电压约1.5V，错误，手机电池的电压约为4.2-4.7V；应选B．
考点：常见数据的估测
5、B
【解析】
试题分析：丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电；带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电，故选B．
考点：验电器的原理及使用
6、C
【解析】
分析：由图可知使用滑轮组承担物重的绳子股数n，拉力端移动的距离，利用求拉力做的总功，再利用求功率；已知物体的重力和上升高度，利用求有用功，滑轮组的机械效率等于有用功与总功之比。
解答：由图可知，弹簧测力计的拉力是2.4N ，故A正确；物体2s内匀速上升0.1m，物体上升的速度为，故B正确；n=3，拉力端端移动距离，拉力做的总功为：；拉力的功率为：，故C错误；拉力做的有用功为：；滑轮组机械效率为：。故D正确；
故答案为C
【点睛】本题考查了使用滑轮组时有用功、总功、功率、机械效率的计算，根据题图确定n的大小（直接从动滑轮上引出的绳子股数）是本题的突破口，灵活选用公式计算是关键。
7、B
【解析】
A．手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；
B．根据光的折射规律，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，属于光的折射现象，符合题意；
C．汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射现象，故本选项不符合题意．
D．平静的水面相当于平面镜，树在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．
二、填空题（本大题7小题，共21分）
8、2.8
【解析】
由图知，刻度尺上 1cm 之间有 10 个小格，所以一个小格代表 1mm，即刻度尺的分度值为 1mm，物体的左侧与 0 刻度线对齐，右侧与 2.8cm 对齐，估读为 2.80cm， 所以物体的长度为 L＝2.80cm.
9、变小 速度不变，质量减小，动能减小 变小 汽化
【解析】
动能的大小与质量和速度有关，速度越大，质量越大其动能越大，故正常工作时，在平直的路上匀速行驶的雾炮车的速度不变，但质量减小，故雾炮车动能变小，判断依据是速度不变，质量减小，动能减小；机械能变小．其降温作用是通过所喷出的水雾即小水珠经过汽化变为水蒸气而实现的．
10、省力 摩擦 电磁波
【解析】
共享单车在刹车时，车闸的动力臂大于阻力臂，属于省力杠杆；遇到紧急情况刹车时，用力握紧刹车是通过增大压力的方法来增大摩擦力；超声波不能在真空中传播，GPS全球定位系统是通过电磁波来实时传递信息的．
11、u＞2f（物距大于二倍焦距） 红外线
【解析】
摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u＞2f，成倒立缩小的实像；红外线灯发出红外线照射物体，红外线发生漫反射，被监控摄像头接收，形成视频图像．
12、马德堡半球 减小 深度
【解析】
马德堡半球实验有力地证明了大气压强的存在；大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽则是因为水的越往深处的压强越大的缘故．
13、地 41 800
【解析】
（1）电冰箱属于有金属外壳的用电器，应使用三孔插座，使与电冰箱外壳相连接的是地线，这样当金属外壳带电时，电流会通过地线导入大地，防止造成触电事故的发生；
（2）由图知道，本月消耗的电能是：W=1469.5kW•h-1387.5kW•h=82kW•h，故本月应缴纳的电费是0.5元/kW•h×82kW•h=41元；电能表的转盘转400转消耗的电能是： ，接在该电能表上的用电器总功率是： .
14、S1、S2 5.5 L3 7.5 37.5
【解析】
（1）若要求灯泡L1、L2并联，则应闭合的开关有S1、S2 ；若a、b接入3V电压，则L1、L2均正常发光，则电流表A的示数为I＝I1I2＝5.5A. （2）若只闭合S1时，L1和L3串联，为了使一只灯泡正常发光，另一只灯泡不烧坏，则电路中的电流为0.25A；正常发光的灯泡是L3，灯泡L1的阻值R1＝10Ω 灯泡L3的阻值R3＝20Ω，此时a、b间的最大电压是U＝I(R1R3)＝0.25A(10Ω20Ω)＝7.5V，通电1min灯泡L1产生的热量是Q＝2Rt＝(0.25A)210Ω60s＝37.5J．
三、作图题（共7分）
15、
【解析】
用15N的水平推力推物体，物体在水平地面上做匀速直线运动，物体水平方向上受到推力和摩擦力作用，这两个力是一对平衡力，大小相等，所以摩擦力的大小是15N；
若将推力增大到20N时，物体对水平面的压力不变，接触面粗糙程度不变，滑动摩擦力不变，还是15N，因为推力的方向向右，摩擦力的方向向左，则物体所受合力F合＝F﹣f＝20N﹣15N＝5N，方向水平向右。如图所示：
16、
【解析】
电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：
17、
【解析】
由题知，开关S1控制客厅L1和L2，说明S1在这两灯的干路上；卧室开关S2控制壁灯L3，说明S2在灯L3的支路上，该壁灯亮度通过S3调节，说明S3与电阻并联，如图所示：
四、实验题（本大题共5小题，共20分）
18、右 是 杠杆处于静止或匀速转动时，都是平衡状态 仍然 大于 当杠杆在水平位置时，动力臂为零，杠杆无法平衡
【解析】
（1）如图甲所示，杠杆的左端偏低，说明杠杆右端的重力偏小，欲使杠杆在水平位置平衡，则平衡螺母应向右调；
（2）杠杆的平衡状态是指杠杆处于静止或匀速转动状态，图乙中杠杆处于静止状态，因而杠杆处于平衡状态；
（3）如图（丙）所示，此时力的方向不与杠杆垂直，不便于测量力臂；但此时杠杆仍处于平衡状态，因而杠杆平衡条件仍然成立；
当右边测力计竖直向下拉时，每个钩码重0.5N，左边拉力0.5N×3=1.5N，左边1.5N拉力在4格处，右边在3格处拉力为F，由杠杆平衡条件得，1.5N×4L＝F×3L，解得，F＝2N，考虑现在拉力斜右下拉，对应的力臂变小，弹簧测力计的拉力应变大，故大于2N；
（4）将杠杆左侧的所有钩码拿掉，在A点施加一个始终水平向右的拉力F，当杠杆拉到水平位置时F的力臂通过支点，即力臂为0，根据杠杆的平衡条件所以始终不能平衡。
19、亮点 10cm 缩小 左 虚像
【解析】
（1）太阳光是平行光，平行与主光轴的光经过凸透镜折射后会会聚于主光轴上一点，所以凸透镜正对太阳光，调整凸透镜与光屏的距离，光屏上会出现一个亮点，即凸透镜的焦点，测得焦点与凸透镜中心的距离为10cm，则焦距为10cm．
（2）由图可知，光源移至光具座30cm处后，物距u=30cm，此时物距大于二倍焦距，将在光屏上得到倒立、缩小的实像；如果将光源再远离凸透镜一些，则物距将增大，像距将减小，所以这时光屏应向左移动，以获得清晰的实像．
（3）如果将光源移至7cm处，此时物距小于一倍焦距，将成正立、放大的虚像。
20、40 B 4 远离
【解析】
（1）由图甲知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，凸透镜成倒立放大的实像，v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
（2）图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u＜f，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像，虚像与成像物体同侧，所以应从B处观察；4图符合像的性质；
（3）将一副近视眼镜放在蜡烛和凸透镜之间，近视眼镜是凹透镜，对光线有发散作用，即像推迟会聚，故应将光屏远离凸透镜。
21、 电阻断路 0.12 右 4.9 电压表并联在滑动变阻器两端
【解析】
(1)要求滑动变阻器的滑片从左向右移动，故接左上接线柱和右下接线柱，如下图所示：
；
(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，而与电压表并联的电阻断路了，此时电压表串联在电路中测电源电压；
(3)图中电流表的量程为0−0.6A，分度值为0.02A，示数为0.12A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，从而减小滑动变阻器分的电压，滑片P向右端移动；
(4)根据表格中的数据第一次测得，第二次测得，第三次测得，则R1的值是：；
(5)根据小亮的数据可知，电流越来越小，由欧姆定律的变形公式U=IR可知，定值电阻的电压变小，由串联电路电压的规律可得，变阻器的电压变大，故应该是电压表并联在滑动变阻器两端了。
22、竖直向上 位置 G1-F1 G2-F2 磁场方向发生改变或电流方向发生改变
【解析】
（1）用弹簧测力计测量矩形线圈a的重力G1，再将a放入磁场中，通电后，弹簧测力计示数变为F1．发现F1小于G1，则可判断磁场对线圈a有一竖直向上的力F，此时的磁场力F=G1-F1；
（2）探究通电导体在磁场中受力大小与导体在磁场中长度的关系，则保证线圈在磁场中的位置不变，改变线圈的长度，换用矩形线圈b，记录线圈b受到的重力G2和拉力F2，此时的磁场力F′=G2-F2；比较G1-F1与G2-F2的大小关系，得出结论；
（3）通电导线在磁场中受力的方向与磁场方向和电流方向有关系。当电流方向和磁场方向有一个改变时，通电导线的受力方向将会发生改变，使得弹簧测力计的示数等于线圈重力与磁场力之和，故示数比该矩形线圈的重力大。
五、计算题（本大题共2小题，共13分）
23、400J 80W 75%
【解析】
解：（1）由图知，通过动滑轮的绳子段数n＝2，绳端移动的距离：s＝2h＝2×2m＝4m，拉力做的功：W总＝Fs＝100N×4m＝400J；（2）拉力的功率：P＝80W；（3）不计绳重和摩擦，所做的额外功：W额＝G动h＝50N×2m＝100J，由W总＝W有用+W额可得，有用功：W有用＝W总﹣W额＝400J﹣100J＝300J，滑轮组的机械效率：η＝×100%＝×100%＝75%．
答：（1）拉力所做的功为400J；（2）拉力的功率为80W；（3）滑轮组的机械效率为75%．
点睛：（1）由图知，通过动滑轮绳子的段数n＝2，由s＝2h计算绳端移动的距离，根据W＝Fs求出拉力做的总功；（2）利用P＝ 求出拉力的功率；（3）根据W＝Gh求出额外功，再根据W总＝W有用+W额求出有用功，由机械效率公式计算滑轮组的机械效率．
24、（1）5m/s （2）3000J (3)100W
【解析】
（1）电动自行车行驶的速度v=s/t=150m/30s=5m/s；
（2）牵引力所做的功W=Fs=20N×150m=3000J；
（3）牵引力做功的功率P=W/t=3000J/30s=100W．
六、综合能力题（本大题共3小题，共18分）
25、见解析所示 触点AB接触，R0被短路，灯泡两端电压变大 64.8J 48Ω
【解析】
(1)据图可知，控制开关连接2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光，则灯泡与电铃并联，如图所示．
(2)控制开关连接4、5两触点灯泡亮暗交替发光时,灯泡变亮的原因是触点AB接触,R0被短路，灯泡两端电压变大；(3)①此时灯泡发出微弱的光时的功率是：P′＝P＝×3W＝0.12W；故据图乙可知,每1.5s的时间,指示灯3W工作时间是0.5s,0.12W工作时间还是1s,故指示灯工作60s,以3W功率工作的时间是t1＝×0.5s＝20s,所以以0.12W工作的时间是t2＝60s−20s＝40s；由P＝可得，以3W功率消耗的电能是W1＝Pt1＝3W×20s＝60J；则以0.12W功率消耗的电能是W2＝P′t2＝0.12W×40s＝4.8J；60s共消耗的电能是：W＝60J4.8J＝64.8J，②据指示灯规格为“6V3W”且灯泡的电阻不变,可知,灯泡的电阻是R＝＝12Ω；当指示灯为0.12W时,据P＝I2R可知，I＝0.1A；故此时灯泡的电压是：U＝IR＝0.1A×12Ω＝1.2V,所以定值电阻的电压是：U′＝6V−1.2V＝4.8V；故定值电阻的阻值是：R0＝＝48Ω.
点睛：（1）据电路分析即可，及需要让两个指示灯都接入电路即可；（2）控制开关连接4、5两触点时，触点AB接触，R0被短路，灯泡两端电压变大；（3）①计算出指示灯两种功率下的工作时间，而后据公式W＝Pt计算电能即可；②据灯泡的规格可以计算出灯泡的电阻，据灯泡的电阻和灯泡的实际功率可以计算出灯泡的实际电流，而后再据串联电路电压和电流的规律分析即可得出答案．
26、1.6×106Pa C 0.15s
【解析】
（1）鸟撞击飞机的压强为：；
（2）为了抗击鸟的撞击，飞机的材料的抗压性要大；为了减轻飞机的重量，应选用密度小的材料；对比可知，材料C符合以上两个条件；
（3）v=720km/h=200m/s，
飞机的头A点到达O点位置所需的时间：．
27、2.1×106N 21.6 m3 C 平衡力
【解析】
（1）观察孔的面积S＝300cm2＝0.03m2，
由可得，海水对观测孔的压力约为：F＝pS＝7×107Pa×0.03m2＝2.1×106N。
（2）“蛟龙号”匀速下潜时，所受的阻力与浮力均不变，可得：
匀速下沉时：F浮+f＝G总；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
在水中抛弃8000N的重物后匀速上升时：F浮＝f+G总﹣G抛﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：；
则潜水器的体积：；
（3）由图乙可知：由于潜水器的重力不变，松开钢缆时，潜水器若在AB段，由于AB段随着深度的增加海水密度减小，则浮力减小，所以向下的合力变大，潜水器向下作加速度变大的加速运动；当在BC段，海水的密度增大，浮力增大，向下的合力减小，潜水器作加速度减小的加速运动，到C点时，由于C点和A点海水的密度相同，合力为0，潜水器的速度达到最大值。在CD段，浮力继续增大，合力的方向向上，潜水器作减速运动。
答：（1）观测孔受到海水的压力约为2.1×106N；（2）潜水器的体积约为21.6 m3；（3）C；平衡力。
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.41
0.52
实验人：小华
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.20
0.10
实验人：小亮
性质
材料A
材料B
材料C
抗压性（N/m2）
1.2×104
1.6×104
2.0×104
密度（kg/m3）
1.2×103
4.0×103
1.2×103
