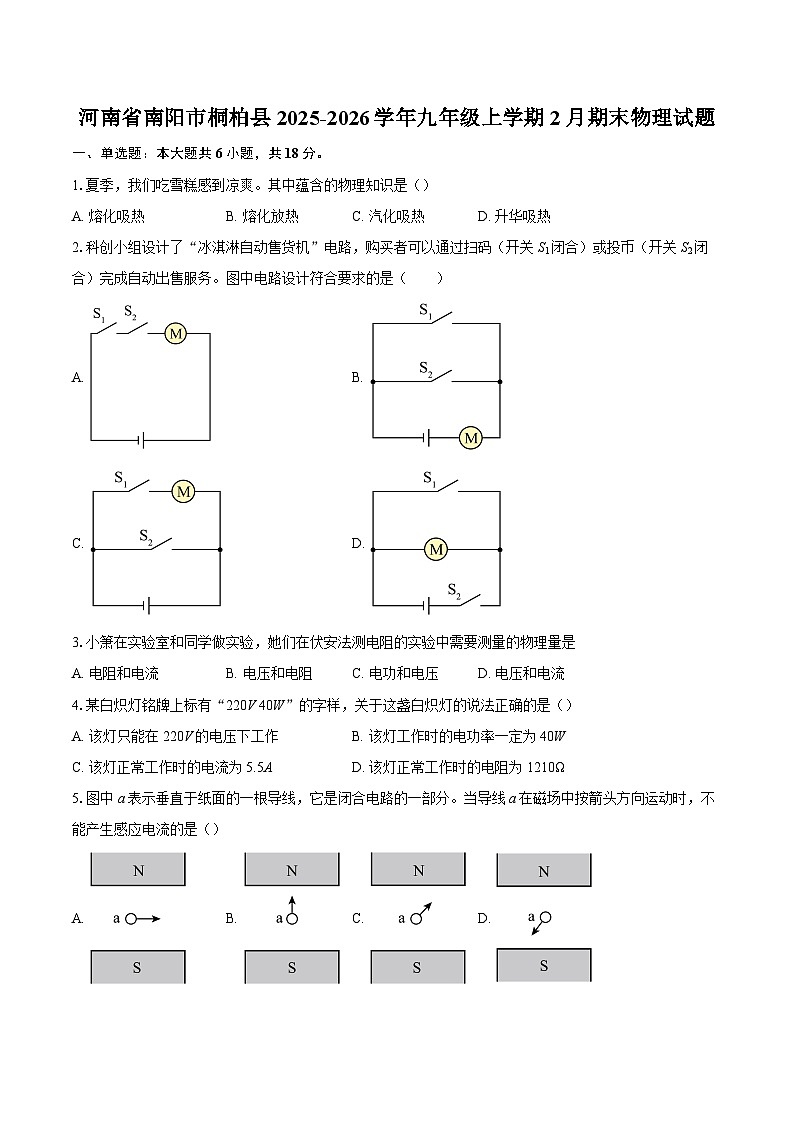

河南省南阳市桐柏县2025-2026学年九年级上学期2月期末物理试题-自定义类型

这是一份河南省南阳市桐柏县2025-2026学年九年级上学期2月期末物理试题-自定义类型，共9页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.夏季，我们吃雪糕感到凉爽。其中蕴含的物理知识是（）
A. 熔化吸热B. 熔化放热C. 汽化吸热D. 升华吸热
2.科创小组设计了“冰淇淋自动售货机”电路，购买者可以通过扫码（开关S1闭合）或投币（开关S2闭合）完成自动出售服务。图中电路设计符合要求的是（ ）
A. B.
C. D.
3.小箫在实验室和同学做实验，她们在伏安法测电阻的实验中需要测量的物理量是
A. 电阻和电流B. 电压和电阻C. 电功和电压D. 电压和电流
4.某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（）
A. 该灯只能在220V的电压下工作B. 该灯工作时的电功率一定为40W
C. 该灯正常工作时的电流为5.5AD. 该灯正常工作时的电阻为1210Ω
5.图中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，不能产生感应电流的是（）
A. B. C. D.

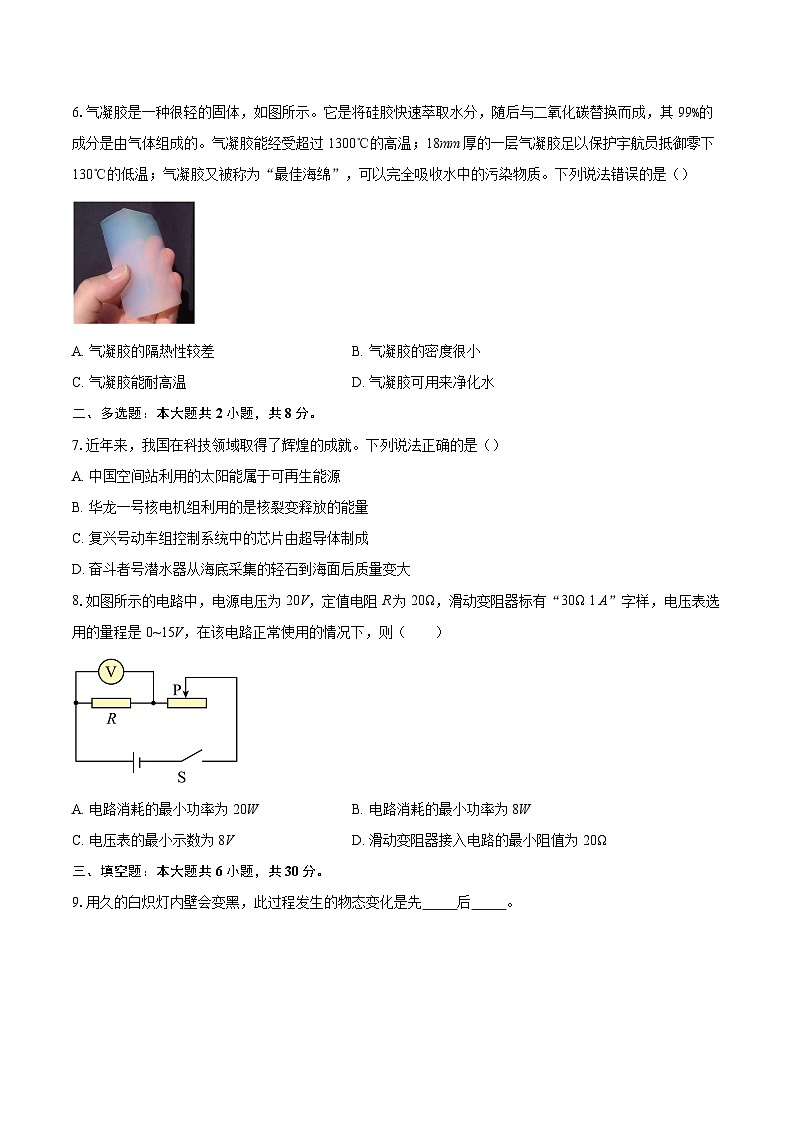

6.气凝胶是一种很轻的固体，如图所示。它是将硅胶快速萃取水分，随后与二氧化碳替换而成，其99%的成分是由气体组成的。气凝胶能经受超过1300℃的高温；18mm厚的一层气凝胶足以保护宇航员抵御零下130℃的低温；气凝胶又被称为“最佳海绵”，可以完全吸收水中的污染物质。下列说法错误的是（）
A. 气凝胶的隔热性较差B. 气凝胶的密度很小
C. 气凝胶能耐高温D. 气凝胶可用来净化水
二、多选题：本大题共2小题，共8分。
7.近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（）
A. 中国空间站利用的太阳能属于可再生能源
B. 华龙一号核电机组利用的是核裂变释放的能量
C. 复兴号动车组控制系统中的芯片由超导体制成
D. 奋斗者号潜水器从海底采集的轻石到海面后质量变大
8.如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω 1 A”字样，电压表选用的量程是0~15V，在该电路正常使用的情况下，则（ ）
A. 电路消耗的最小功率为20WB. 电路消耗的最小功率为8W
C. 电压表的最小示数为8VD. 滑动变阻器接入电路的最小阻值为20Ω
三、填空题：本大题共6小题，共30分。
9.用久的白炽灯内壁会变黑，此过程发生的物态变化是先 后 。

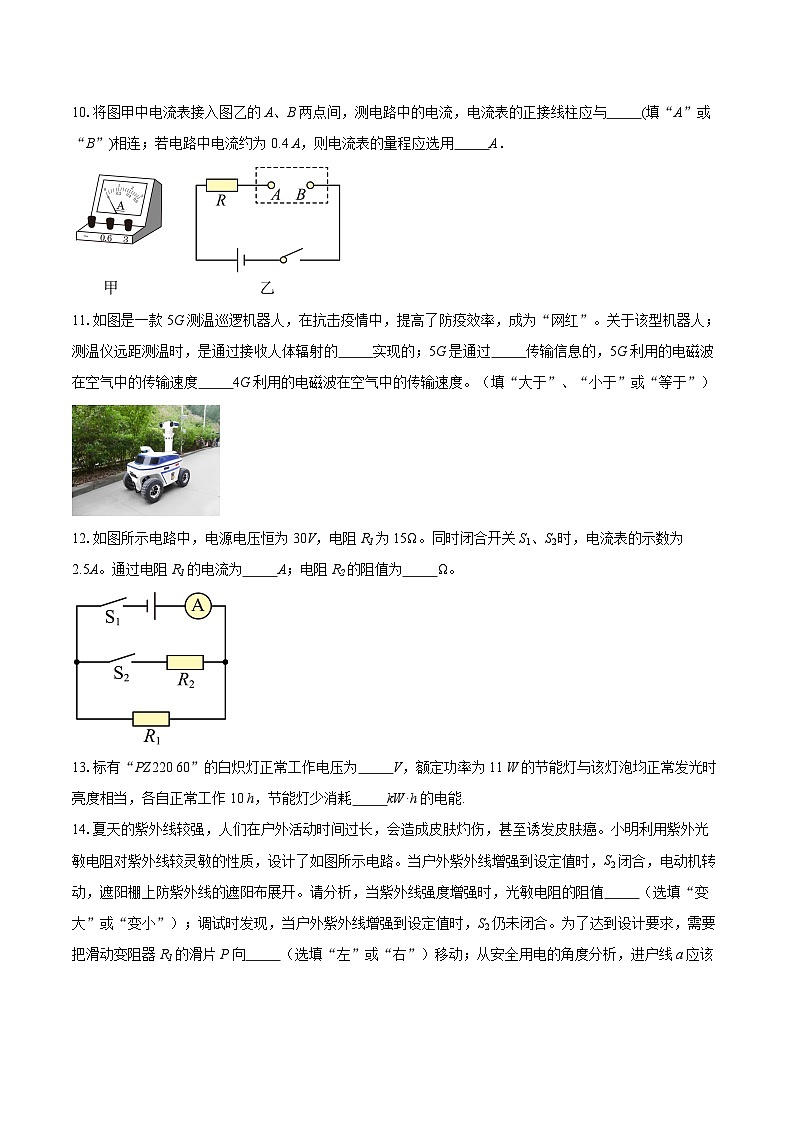

10.将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)相连；若电路中电流约为0.4 A，则电流表的量程应选用 A．
11.如图是一款5G测温巡逻机器人，在抗击疫情中，提高了防疫效率，成为“网红”。关于该型机器人；测温仪远距测温时，是通过接收人体辐射的 实现的；5G是通过 传输信息的，5G利用的电磁波在空气中的传输速度 4G利用的电磁波在空气中的传输速度。（填“大于”、“小于”或“等于”）
12.如图所示电路中，电源电压恒为30V，电阻R1为15Ω。同时闭合开关S1、S2时，电流表的示数为2.5A。通过电阻R1的电流为 A；电阻R2的阻值为 Ω。
13.标有“PZ220 60”的白炽灯正常工作电压为 V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗 kW·h的电能.
14.夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小明利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。请分析，当紫外线强度增强时，光敏电阻的阻值 （选填“变大”或“变小”）；调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向 （选填“左”或“右”）移动；从安全用电的角度分析，进户线a应该是 线。
四、作图题：本大题共2小题，共6分。
15.如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。（其中开关只控制电灯）
16.在下图中根据小磁针指向标出通电螺线管中的电流方向。
五、实验探究题：本大题共3小题，共18分。
17.小明在“探究水沸腾时的特点”实验时，两组同学从甲图所示的实验装置中各选一套来完成实验。
(1)实验时，组装器材时需要 （选填“点燃”或“不点燃”）酒精灯。按照 的顺序组装器材；
(2)图乙是实验中某一时刻温度计示数，其读数是 ℃；
(3)图丙是两个小组根据各自的实验数据绘制的“温度-时间”的图像，其中图像 （选填“a”或“b”）是根据第一套实验装置的数据绘制的；
(4)同学们观察到图丁中明显的实验现象时，温度计示数 （选填“变大”、“不变”或“变小”），这时气泡内的气体是 （选填“空气”或“水蒸气”）。
18.在探究并联电路电流规律的实验中，图甲是实验的电路图。
(1)电流表应 （填“串联”或“并联”）在被测电路中。若要测量干路中的电流，则电流表应接在甲图中的 点；
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A；
(3)排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格：
比较上表数据，可以初步得出结论，并联电路中干路的电流等于 ；
(4)当L1灯泡发生断路时，L2亮度 （填“变亮”“变暗”或“不变”）。
19.在“探究电流与电阻关系”的实验中，小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。
(1)图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”，并画出正确连线；
(2)改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是 ；
(3)排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为 A；
(4)断开开关，将5Ω的定值电阻换成10Ω并闭合开关，此时应将滑动变阻器的滑片向 （选填“左”或“右”）端移动，这一过程中眼睛要一直观察 表示数的变化；
(5)下表是实验中记录的数据，分析数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 比。
六、计算题：本大题共2小题，共20分。
20.小琦家新安装了一台容积为0.5m3的太阳能热水器，加满水后，经过4h阳光的照射水温由原来的25℃升高到45℃（已知:水的比热容c=4.2×103J/（kg·℃）、焦炭的热值q=3.0×107J/kg、水的密度ρ=1.0×103kg/m3）。问:
（1）在这4h内水吸收的热量为多少焦耳?
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少千克的焦炭?
21.如图所示，是某种电热饮水机的简化电路示意图。它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱装满水时，水的质量为2kg，额定电压220V，加热时的功率400W，保温时的功率40W。求：试问：
(1)饮水机处于保温状态时温控开关S0应处于什么状态？
(2)R1的电阻值是多大？
(3)该饮水机的加热效率为80%，在额定电压220V时将装满水箱的水从20℃加热至100℃，需要多长时间？（），忽略温度对电阻的影响）
1.【答案】A
2.【答案】B
3.【答案】D
4.【答案】D
5.【答案】B
6.【答案】A
7.【答案】AB
8.【答案】BC
9.【答案】升华
凝华

10.【答案】A
0～0.6

11.【答案】红外线
电磁波
等于

12.【答案】2
60

13.【答案】220
0.49

14.【答案】变小
右
火

15.【答案】​​​​​​​
16.【答案】​​​​​​​
17.【答案】点燃
自下而上
84
b
不变
水蒸气

18.【答案】串联
C
电流表正负接线柱接反了
0.24
各支路电流之和
不变

19.【答案】​​​​​​​
电阻R短路
0.4
右
电压
反

20.【答案】【详解】解（1）水吸收的热量为
（2）燃烧焦炭所释放的能量
需要燃烧焦炭的质量为
答：（1）在这4h内水吸收的热量为 。
（2）需要燃烧 的焦炭。

21.【答案】【详解】（1）由图得，当开关S0断开，两电阻丝串联，电阻较大，由 可知，电路中电功率较小，为保温状态；当开关S0闭合，电阻丝R1独自工作，电阻较小，由 可知，此时为加热状态。
（2）当开关S0闭合，电阻丝R1独自工作，为加热状态。由 得，R1的电阻值是
（3）将装满水箱的水从20℃加热至100℃需要吸收热量为
需要消耗的电能为
由 得，饮水机需要加热的时间 ​​​​​​​
测量处
A
B
C
电流（A）
0.30
0.20
0.50
实验次数
1
2
3
定值电阻R/Ω
5
10
20
电流I/A
0.2
0.1
