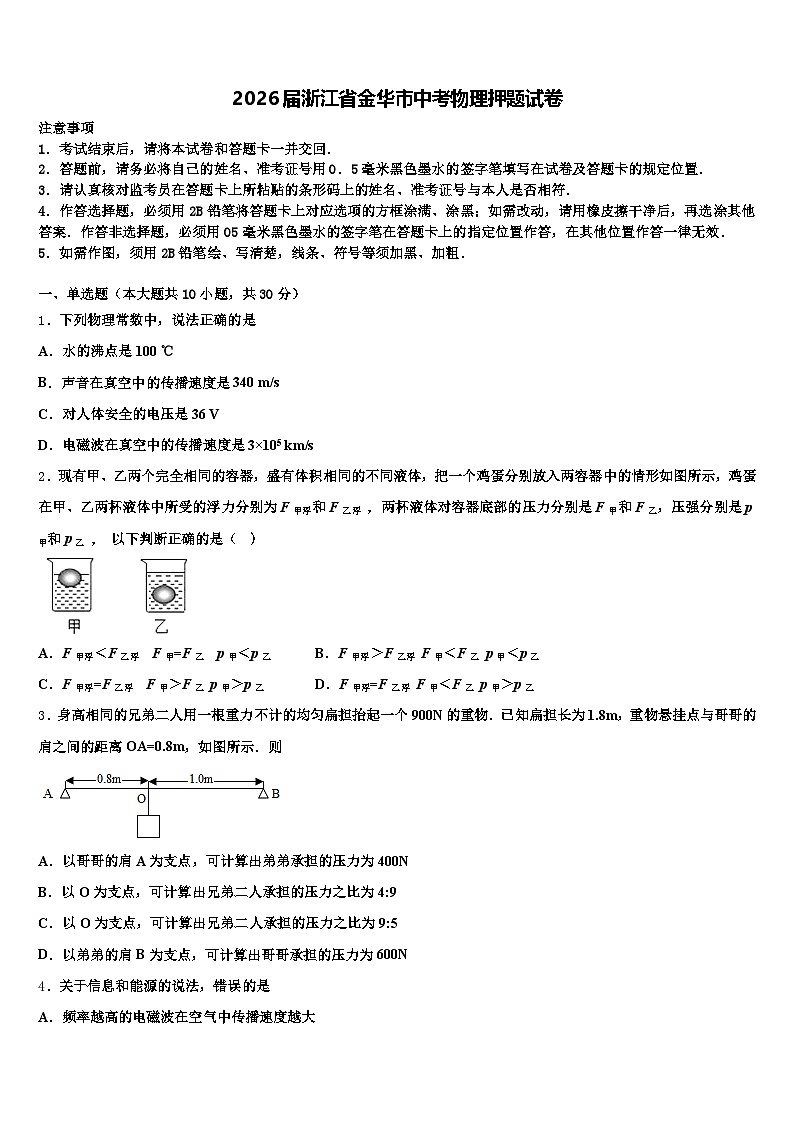

2026届浙江省金华市中考物理押题试卷（含答案解析）

这是一份2026届浙江省金华市中考物理押题试卷（含答案解析），共17页。试卷主要包含了如图是家用煤气灶灶头的示意图，下列关于热现象的说法中正确的是，下列说法中合理的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．下列物理常数中，说法正确的是
A．水的沸点是100 ℃
B．声音在真空中的传播速度是340 m/s
C．对人体安全的电压是36 V
D．电磁波在真空中的传播速度是3×105 km/s
2．现有甲、乙两个完全相同的容器，盛有体积相同的不同液体，把一个鸡蛋分别放入两容器中的情形如图所示，鸡蛋在甲、乙两杯液体中所受的浮力分别为F甲浮和F乙浮 ，两杯液体对容器底部的压力分别是F甲和F乙，压强分别是p甲和p乙 ， 以下判断正确的是（ ）

A．F甲浮＜F乙浮 F甲=F乙 p甲＜p乙 B．F甲浮＞F乙浮 F甲＜F乙 p甲＜p乙
C．F甲浮=F乙浮 F甲＞F乙 p甲＞p乙 D．F甲浮=F乙浮 F甲＜F乙 p甲＞p乙
3．身高相同的兄弟二人用一根重力不计的均匀扁担抬起一个900N的重物．已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA=0.8m，如图所示．则
A．以哥哥的肩A为支点，可计算出弟弟承担的压力为400N
B．以O为支点，可计算出兄弟二人承担的压力之比为4:9
C．以O为支点，可计算出兄弟二人承担的压力之比为9:5
D．以弟弟的肩B为支点，可计算出哥哥承担的压力为600N

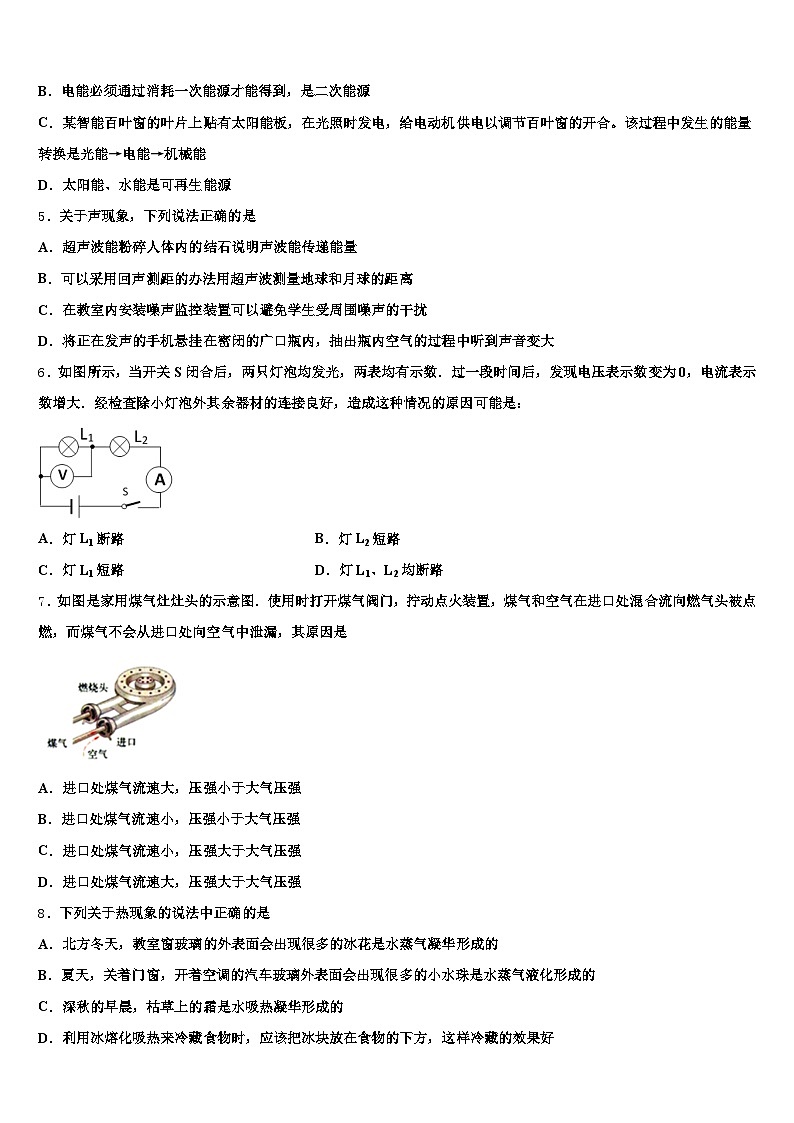

4．关于信息和能源的说法，错误的是
A．频率越高的电磁波在空气中传播速度越大
B．电能必须通过消耗一次能源才能得到，是二次能源
C．某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合。该过程中发生的能量转换是光能→电能→机械能
D．太阳能、水能是可再生能源
5．关于声现象，下列说法正确的是
A．超声波能粉碎人体内的结石说明声波能传递能量
B．可以采用回声测距的办法用超声波测量地球和月球的距离
C．在教室内安装噪声监控装置可以避免学生受周围噪声的干扰
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大
6．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是：
A．灯L1断路B．灯L2短路
C．灯L1短路D．灯L1、L2均断路
7．如图是家用煤气灶灶头的示意图．使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃气头被点燃，而煤气不会从进口处向空气中泄漏，其原因是
A．进口处煤气流速大，压强小于大气压强
B．进口处煤气流速小，压强小于大气压强
C．进口处煤气流速小，压强大于大气压强
D．进口处煤气流速大，压强大于大气压强
8．下列关于热现象的说法中正确的是
A．北方冬天，教室窗玻璃的外表面会出现很多的冰花是水蒸气凝华形成的
B．夏天，关着门窗，开着空调的汽车玻璃外表面会出现很多的小水珠是水蒸气液化形成的
C．深秋的早晨，枯草上的霜是水吸热凝华形成的
D．利用冰熔化吸热来冷藏食物时，应该把冰块放在食物的下方，这样冷藏的效果好

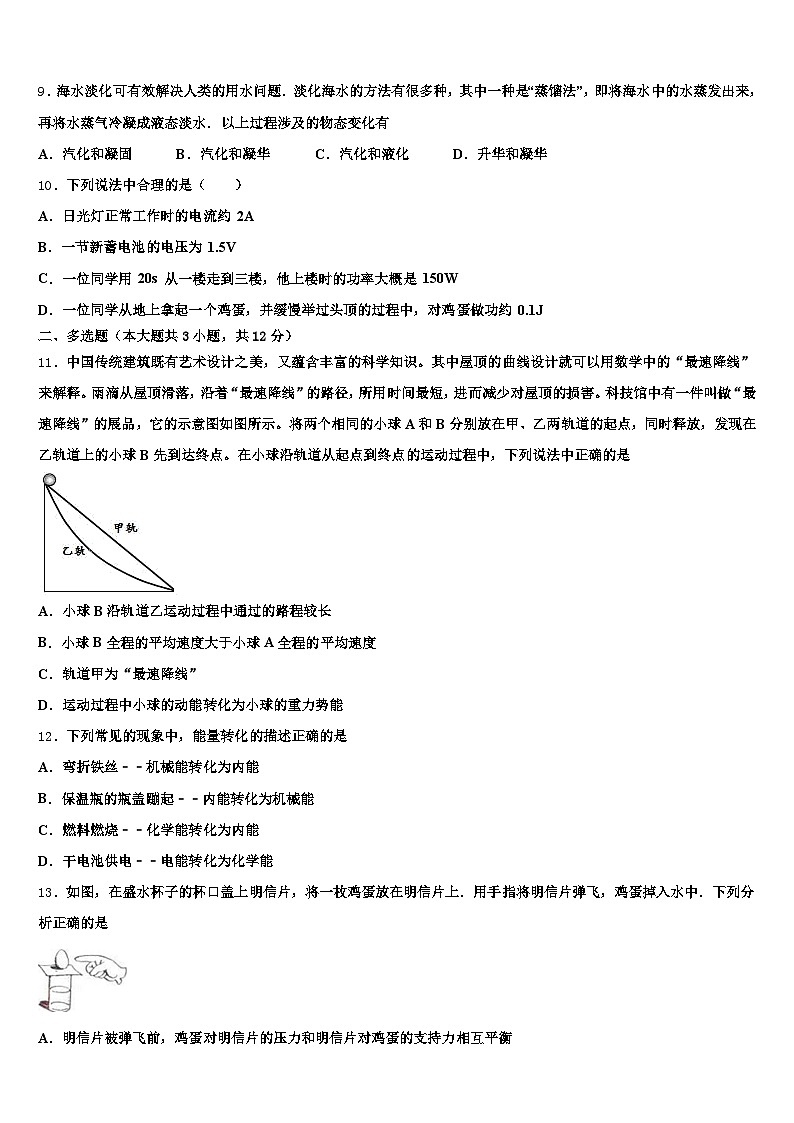

9．海水淡化可有效解决人类的用水问题．淡化海水的方法有很多种，其中一种是“蒸馏法”，即将海水中的水蒸发出来，再将水蒸气冷凝成液态淡水．以上过程涉及的物态变化有
A．汽化和凝固B．汽化和凝华C．汽化和液化D．升华和凝华
10．下列说法中合理的是（ ）
A．日光灯正常工作时的电流约 2A
B．一节新蓄电池的电压为 1.5V
C．一位同学用 20s 从一楼走到三楼，他上楼时的功率大概是 150W
D．一位同学从地上拿起一个鸡蛋，并缓慢举过头顶的过程中，对鸡蛋做功约 0.1J
二、多选题（本大题共3小题，共12分）
11．中国传统建筑既有艺术设计之美，又蕴含丰富的科学知识。其中屋顶的曲线设计就可以用数学中的“最速降线”来解释。雨滴从屋顶滑落，沿着“最速降线”的路径，所用时间最短，进而减少对屋顶的损害。科技馆中有一件叫做“最速降线”的展品，它的示意图如图所示。将两个相同的小球A和B分别放在甲、乙两轨道的起点，同时释放，发现在乙轨道上的小球B先到达终点。在小球沿轨道从起点到终点的运动过程中，下列说法中正确的是
A．小球B沿轨道乙运动过程中通过的路程较长
B．小球B全程的平均速度大于小球A全程的平均速度
C．轨道甲为“最速降线”
D．运动过程中小球的动能转化为小球的重力势能
12．下列常见的现象中，能量转化的描述正确的是
A．弯折铁丝﹣﹣机械能转化为内能
B．保温瓶的瓶盖蹦起﹣﹣内能转化为机械能
C．燃料燃烧﹣﹣化学能转化为内能
D．干电池供电﹣﹣电能转化为化学能
13．如图，在盛水杯子的杯口盖上明信片，将一枚鸡蛋放在明信片上．用手指将明信片弹飞，鸡蛋掉入水中．下列分析正确的是
A．明信片被弹飞前，鸡蛋对明信片的压力和明信片对鸡蛋的支持力相互平衡
B．明信片被弹飞，说明力能改变物体的运动状态
C．明信片被弹飞时，鸡蛋没有随明信片一起飞出去是由于鸡蛋具有惯性
D．明信片被弹飞后，鸡蛋掉入水中是由于受到重力
三、填空题（本大题共5小题，共10分）
14．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和当开关、均闭合，饮水机处于______ （选填“保温”或“加热”）状态，的阻值为______ ；用饮水机给2kg的水加热，当水温升高，水吸收的热量为______ J.．
15．如图1所示是我国华为公司在2017年3月9日推出的“荣耀8”手机，深受消费者青睐．该手机后置摄像头可达2000万像素，是一款高端智能机．其摄像头的镜头相当于一个凸透镜，如图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车______（选填“远”或“近”）些．手机蓝牙是利用______（选填“超声波”“ 红外线”“ 电磁波”）来传递信息的．
16．如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为___Ω，当开关断开时，该电阻的阻值为___Ω．
17．天然气是_____（选填“可再生”或“不可再生”）能源，它燃烧时将_____能转化为_____能，2kg天然气完全燃烧放出的热量是_____J（q天然气＝4.4×107J/kg）
18．小明家电能表本月初的示数如图甲所示，本月底的示数如图乙所示，小明家本月消耗的电能为_______kW·h，如果按0.5元/（kW·h）的电价计费，本月应付电费_____元，该电能表单相电能表的参数表明，小明家能同时使用的用电器总功率不得超过______W．庭电路中，火线与零线间的电压为_____V，为了避免触电事故，家用电器的金属外壳一定要_____．
四、计算题（本大题共3小题，共29分）
19． “背漂”是儿童练习游泳时常佩戴的一种救生装置(如图甲)。小宇和小亮为测量背漂浸没在水中时的浮力,进行了如下实验:在底部装有定滑轮的底面积为1000cm2 的圆台形容器中加入适量的水后,再静放在水平台秤上,此时台秤的示数m1为6kg(如图乙)。然后把质地均匀的长方体背漂浸入水中,用一轻质的细线通过定滑轮缓慢地将背漂拉入水中,拉力 F 的方向始终竖直向上,当背漂的一半体积浸入水中时,此时台秤的示数m2为5kg(如图丙);当背漂浸没在水中时, 台秤的示数m3为3kg.不考虑滑轮的摩擦,在整个过程中水始终没有溢出,背漂不吸水、不变形, 且未与容器接触。求:
(1)从图乙到图丙,容器对台秤的压强变化了多少Pa；
(2)该背漂浸没时受到的浮力是多少N；
(3)若用台秤测得该背漂的质量为0.5kg,穿上该背漂的儿童需把头部露出水面,才能确保儿童 安全,若儿童头部的体积占人体总体积的十分之一,儿童的密度取1.04×103kg/m3，为确保儿童游泳时的安全,则穿着此背漂游泳的儿重的质量不能超过多少kg?
20．如图所示，灯泡L1（3V 1. 2W），R0为定值电阻，滑动变阻器R（ 2A），电源电压可调．将滑动变阻器滑片P置于最右端，只闭合S3时，调节电源电压，使灯泡L1正常发光，这时测得R0两端的电压，电路消耗的功率为4. 4W．求：
灯泡L1正常发光时的电阻R1；滑动变阻器的最大阻值；用灯泡L2（6V 6W）代替电路中的R0，通过灯泡L2的电流与其两端电压的关系如图所示，在保证电路安全和至少有一只灯泡正常发光的条件下：
①只闭合开关S3时，电源的电压最高不能超过多少伏？
②断开开关S3，同时闭合S1和S2时，电源的电压最低不能低于多少伏？
21．如图甲所示，将一个边长为2cm的正方体物块A放在水平桌面上，A物体的密度是4×101kg/m1．（g取10N/kg）求：
（1）正方体物块A的重力；
（2）若在A的正中央放一个边长6cm，重2N的正方体物块B，如图乙所示，求B对A的压强．
五、作图题（本大题共2小题，共4分）
22．在图虚线框中填入电池和电流表的符号，使电路成为并联电路.
23．如图是某球员传球时足球的一段运动轨迹．若不计空气阻力，请在如图中画出足球在B点的受力示意图；假设足球运动到B点时所受的力全部消失，在如图中 用虚线画出所有力消失后足球的运动轨迹．
六、实验探究题（本大题共3小题，共15分）
24．小华利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率．
（1）请用笔画线代替导线，将图甲中的电路连接完整．
（_________）
（2）闭合开关前，滑动变阻器的滑片应移至_________(选填“A”或“B”)端．
（3）闭合开关时，发现小灯泡不亮，电流表无示数，电压表有示数，且接近电源电压，产生此故障的原因可能是______________．
（4）排除故障后，调节滑动变阻器的滑片使电压表的示数为2.5V，此时电流表的示数如图乙所示，记录的电流值为__________A；则小灯泡正常发光时的额定功率为__________W．
（5）爱动手动脑的小文只用两只电压表，添加一个定值电阻R0，利用图丙所示的电路，也巧妙地测出了小灯泡正常发光时的额定功率，其主要操作步骤如下：
①闭合开关S，调节滑动变阻器到合适位置，使电压表V1的示数为_________V；
②读出电压表V2的示数为U0，则小灯泡的额定功率为P额=__________W
25．某同学在研究“滑动摩擦力大小与压力有关”的实验中，他测得的滑动摩擦力与压力的数据。请根据表中的数据归纳出滑动摩擦力大小与压力大小的关系式：f=____________。
26．在“用天平和量筒测量盐水密度”的实验中：
将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘中线的左侧，应将平衡螺母向__________调，使天平横梁平衡.用天平测出空烧杯的质量为120g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，再将烧杯中的盐水全部倒入量筒中，如图乙所示，则测得盐水的密度为____________kg/m1．若步骤（2）中，烧杯中的盐水没有倒尽，则测得盐水的密度值比实际值____________.
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．水的沸点随气压的改变会发生变化，气压升高沸点也随之升高，一标准大气压下水的沸点为100℃，故A错误；
B．声音是由物体振动产生的，声音的传播需要介质，真空不能传声，故B错误；
C．当电压作用于人体时，会产生一定的伤害，对人体安全的电压是不高于36V，故C错误；
D．电磁波在真空中的传播速度与光速相同是3×108m/s=3×105km/s，故D正确．
2、C
【解析】
由图示可知，鸡蛋漂浮在甲杯中，受到液体的浮力等于鸡蛋重力；鸡蛋悬浮在乙杯中，受到液体的浮力也等于鸡蛋重力；所以鸡蛋在甲、乙两杯中所受浮力大小相等，F甲浮=F乙浮；鸡蛋在甲杯液体中漂浮，液体对容器底的压力
F甲=G鸡蛋+G甲液体=G鸡蛋+m甲液体g=G鸡蛋+ρ甲Vg
鸡蛋在乙杯液体中悬浮，液体对容器底的压力
F乙=G鸡蛋+G乙液体=G鸡蛋+m乙液体g=G鸡蛋+ρ乙Vg
由于F甲浮=F乙浮，所以ρ甲＞ρ乙，所以液体对容器底的压力F甲＞F乙，因为容器相同、容器底面积相同，由压强公式可知液体对容器底部的压强相等，即：p甲＞p乙．综上分析，ABD错误，C正确。
故选C。
3、A
【解析】
A．设哥哥承担的压力为FA，弟弟承担的压力为FB，以哥哥的肩A为支点，由杠杆平衡条件可得：
，
，
A选项正确；
BC．因为支点是固定点，杠杆能绕支点转动，图中的O不符合支点的特点，B、C选项错误，不符合题意．
D．以弟弟的肩B为支点，由杠杆平衡条件可得：
,
，
D选项错误，不符合题意；
4、A
【解析】
A. 电磁波传播的速度为光速，与频率大小无关，故错误；
B. 电能必须通过消耗太阳能、风能、水能等一次能源才能得到，是二次能源，故正确；
C. 太阳能板，在光照时发电，即把太阳能转化为电能，电能供给电动机，转化为机械能，调节百叶窗的开合，故该过程中发生的能量转换是光能→电能→机械能，故正确；
D. 能够源源不断的从自然界得到补充的能源叫可再生能源，如太阳能、风能、水能等，故正确。
5、A
【解析】
A．用超声波能把人体内的“结石”打碎，说明声波能传递能量，故A正确；
B．由于声音不能在真空中传播，所以不能利用超声波来测量地球到月球的距离，故B错误；
C．安装噪声监测器只会测出噪声的大小，但不能减弱噪声，所以，在教室内安装噪声监控装置不可以避免学生受周围噪声的干扰，故C错误；
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变小，故D错误．
6、C
【解析】
A．如果灯L1断路，则会造成电压表、L2和电流表串联，此时电压表有明显示数，几乎是电源电压，而电流表示数为零．这与题中现象不符．
B．如果灯L2短路，电路中就只有灯L1发光，此时L1两端电压为电源电压，所以电压表示数会变，电流表示数变大．这与题中现象不符．
C．如果灯L1短路，则电压表也会被短路，造成电压表无示数；此时电路中只有灯L2，电阻变小，电流变大．故C正确．
D．如果灯L1、L2都断路，则整个电路断路，电路中无电流，两表都无示数．这与题中现象不符．
7、A
【解析】
因为流速越快，流体的压强越小，所以进口处煤气流速大，压强小于大气压，煤气和空气在大气压的作用下流向燃烧头，而煤气不会向空气中泄露，所以只有A符合题意.
8、B
【解析】
A. 冬天温度较低，室内空气中的水蒸气遇到冷的玻璃液化形成小水珠，附在玻璃的内表面上。故A错误。
B. 夏天，关着门窗，开着空调的汽车内温度比较低，车外空气中的水蒸气遇到温度比较低的玻璃液化形成小水珠会在玻璃外表面出现。故B正确。
C. 霜是小冰晶，是空气中的水蒸气在深秋的夜间，遇到极冷的空气后，迅速放出大量的热量，直接变成的固体小冰晶；属于凝华现象。故C错误。
D. 冰块熔化时要吸热，导致冰块周围空气温度较低，而冷空气密度较大，会向下运动，使空气形成对流，故应将冰块放在食物的上方。故D错误。
故选B.
9、C
【解析】
将海水中的水蒸发是液态变成气态，属于汽化现象，再将水蒸气冷凝为液态的水是气态变成液态，属于液化现象．
故选C．
10、C
【解析】
解答：A. 日光灯正常工作时的电流约0.2A；故A错误；B. 一节新蓄电池的电压为2V；故B错误；C. 一位同学用 20s 从一楼走到三楼,他上楼时做功为：W＝Gh＝mgh＝50kg×10N/kg×6m＝3000J;功率约为：P＝＝150W；故C正确；D. 从地上拿起一个鸡蛋，并缓慢举过头顶的过程中，对鸡蛋做功大约为：W＝Gh＝mgh＝0.05kg×10N/kg×2m＝1J；故D错误.
点睛：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
由题意可知，两球的质量相同，最初的高度相同；
AB．由图可知，小球B沿轨道乙运动过程中通过的路程较长，且在乙轨道上的小球B先到达终点，即所用时间较少，根据v＝可知，小球B全程的平均速度大于小球A全程的平均速度，故AB正确；
C．由题知，在乙轨道上的小球B先到达终点，即所用时间较少，所以轨道乙为“最速降线”，故C错误；
D．运动过程中小球的质量不变，高度降低，速度变大，所以重力势能变小，动能变大，小球的重力势能转化为小球的动能，故D错误。
12、ABC
【解析】
A、弯折铁丝是通过做功的方式将机械能转化为内能，故A正确；
B、保温瓶的瓶盖蹦起，是气体对外做功，将内能转化为机械能，故B正确；
C、燃料燃烧的过程是化学能转化为内能的过程，故C正确；
D、干电池供电的过程，是将化学能转化为电能的过程，故D错误。
13、BCD
【解析】
A、鸡蛋对明信片的压力和明信片对鸡蛋的支持力大小相等、方向相反，作用在同一条直线上，作用在两个物体上，因此二力是相互作用力，故A错误；
B、明信片由静止变为运动，说明力可以改变物体的运动状态，故B正确；
C、明信片被弹飞前，鸡蛋静止在明信片上，明信片被弹飞时，鸡蛋由于惯性，还要保持原来的静止状态，所以鸡蛋没有随明信片一起飞出去，故C正确；
D、明信片被弹飞后，鸡蛋由于受到重力的作用，会落入杯中，故D正确．
故选BCD．
三、填空题（本大题共5小题，共10分）
14、加热 121
【解析】
当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路的总功率最大，饮水机处于加热档；
则R1的阻值：；
吸收的热量：。
答案：加热；121Ω；。
15、近 电磁波
【解析】
摄像头的镜头相当于凸透镜，时，凸透镜成倒立、缩小的实像．分析比较甲、乙两图，汽车的像越来越大，即物距越来越小，所以拍摄第二张比拍摄第一张摄像头离小车近．
手机蓝牙是一种短距离的无线通信技术，所以是利用电磁波来传递信息的．
16、20 20
【解析】
由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，由I＝可得，电阻R的阻值：R＝＝20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当开关断开时，该电阻的阻值仍为20Ω不变．
（1）由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，根据欧姆定律求出电阻R的阻值；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
17、不可再生 化学 内 8.8×107
【解析】
天然气是化石能源的一种，化石能源、核能等能源会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；天然气燃烧时，天然气的化学能转化为内能；消耗2kg天燃气释放的热量是：Q＝mq＝2kg×4.4×107J/kg＝8.8×107J．
18、130 65 2200 220 接地
【解析】
电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h，所以，小明家本月消耗的电能是：W=W1 -W2 =951.6kW•h-821.6kW•h=130kW•h；由于电费的单价是：0.5元/（kW•h），所以应交电费是：130kW•h×0.5元/（kW•h）=65元；由图知道，电能表工作电压是220V、平时工作允许通过的最大电流是10A，所以能连接的用电器最大电功率是：P=UI=220V×10A=2200W；我国家庭电路的电压是220V，即火线与零线间的电压为220V；有金属外壳的用电器，其外壳一定要接地，这样，当用电器漏电时，地线把人体短路，就可以避免触电事故的发生．
四、计算题（本大题共3小题，共29分）
19、 (1) 100Pa (2) 40N (3) 26kg
【解析】
(1)图乙台秤读数为m1=6kg，图丙台秤读数为m2=5kg，容器总质量变化了△m= m1-m2=6kg-5kg=1kg，则容器总重力变化了△G=△mg=1kg×10N/kg=10N，所以容器对台秤的压力变化了△F=△G=10N，则容器对台秤的压强变化了△p===100Pa。
(2) 把丙容器中的容器、水、滑轮、背漂看做一个整体，从背漂有一半体积浸入水中，到全部浸入，台秤示数从m2=5kg变为m3=3kg，减小了△m’=2kg，则容器对台秤的压力减小了△F’=△G’=△m’g=2kg×10N/kg=20N，则说明细线向上的拉力也增加了△F拉=20N。对浸在水中背漂做受力分析：背漂静止在水中，受到重力G、细线向下的拉力F拉、向上的浮力F浮三个力作用，且F浮=G+F拉，则背漂受到的拉力增大了多少，其受到的浮力就增大了多少。因定滑轮不能改变力的大小，所以细线对背漂向下的拉力大小等于细线向上的拉力，背漂从一半体积浸入水中到全部浸入，细线向上的拉力增加了△F拉=20N，则细线向下对背漂的拉力增加量也为△F拉=20N，则背漂受到的浮力也增大了△F浮=△F拉=20N。因背漂从一半体积浸入水中到全部浸入，所以V排增加了总体积的一半，根据F浮=ρ水gV排可知，则全部浸入时受到的浮力为F浮=2△F浮=2×20N=40N。
(3) 背漂的质量为m背漂=0.5kg，则背漂的重力为G背漂=为m背漂g=0.5kg×10N/kg=5N。设儿童的质量为m，则儿童的体积为V=。因头部露出水面的体积占总体积V的十分之一，则儿童排开水的体积为V排=V=•，则儿童受到的浮力为F浮人=ρ水gV排=ρ水g•。因背漂能够产生的浮力为F浮背漂=40N，所以F浮人+F浮背漂=G人+G背漂，则F浮人+F浮背漂=mg+G背漂，将F浮人带入得：ρ水g•+F浮背漂=mg+G背漂，则儿童的质量为m= ==26kg。
20、（1）7.5Ω（2）10Ω（3）8V（4）3V
【解析】
（1）L1正常发光时的电阻是：=7.5Ω
（2）只闭合S3时，L1、R0与R串联，滑片P置于最右端，L1正常发光，由知道，
通过电路的电流是：
R0两端电压是，=10Ω
电路消耗的功率为4. 4W， =27.5Ω
=27.5Ω-7.5Ω-10Ω=10Ω
（3）①只闭合S3，L1、L2及变阻器R串联，把滑片P置于最右端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最大值．
电路中电流是：
由图像知道：时，
电源电压最大值是：=3V+1V+0.4A×10Ω=8V
②闭合开关S1、S2，断开S3，L1、L2并联后与变阻器R串联，把滑片P置于最左端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最小值，且最小值是：．
21、（1）0.12N （2）5000Pa
【解析】
（1）正方体物块A的边长：VA＝LA1＝（2cm）1＝8cm1＝8×10-6m1，
由可得，正方体物块A的质量：mA＝ρAVA＝4×101kg/m1×8×10﹣6m1＝1.2×10﹣2kg，
正方体物块A的重力：GA＝mAg＝1.2×10﹣2kg×10N/kg＝0.12N；
（2）B对A的压力：FB＝GB＝2N，
受力面积：SA＝LA2＝（2cm）2＝4cm2＝4×10﹣4m2，
B对A的压强：p= = =5000Pa．
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
若左侧方框为电流表，右侧方框为电源，会造成右侧灯泡短路，不能发光，故电流表位于右侧方框，电源位于左侧方框，如下图所示
23、
【解析】
在空中运动的足球不考虑空气阻力，只受重力作用，重力作用点在重心，方向是竖直向下的；假设足球运动到B点时所受的力全部消失，足球将做匀速直线运动，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、 B 小灯泡断路 0.24 0.6 2.5 2.5V×
【解析】
（1）滑动变阻器要采取“一上一下”的接法；由图乙可知电流表的量程为0～0.6A，电流表串联在电路中，如图所示：
（2）为保护电路，在闭合开关前，滑片应移至最大阻值处，由于滑动变阻器下面接线柱接的是A接线柱，所以滑动变阻器的滑片应移到B端；
（3）电流表无示数，说明电路中无电流，是断路；电压表有示数，且接近电源电压，可以判断是小灯泡断路；
（4）由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数为0.24A，小灯泡正常发光时的功率：P=UI=2.5V×0.24A=0.6W；
（5）利用如图所示电路，把电阻R0与小灯泡串联，调节滑动变阻器，当电压表V1的示数为2.5V时，再读出电压表V2的示数为U0时，则电路中的电流I额=，利用串联电路中电流处处相等，即可以求出小灯泡的额定功率P额=U额I额=2.5V×．
25、0.2F压
【解析】
分析表格中数据可知，，，，，，，每组数据中摩擦力大小与压力大小的比值均为0.2，故可得：f=0.2F压。
26、右 偏大
【解析】
（1）调节天平平衡时，指针左偏，不在分度盘的中央，因此应将平衡螺母向右调节，直至指针指到分度盘的中央，这时天平平衡；
（2）由图甲可知，烧杯和盐水的总质量m总=100g+50g+10g+4g=164g，盐水的质量：m=164g-120g=44g；由图乙可知，盐水的体积：V=40mL=40cm1；盐水的密度ρ==1.1g/cm1=1.1×101kg/m1；
（1）盐水质量测量准确，在把烧杯中的盐水全部倒入量筒中，由于烧杯内壁粘有液体，所以体积偏小，根据密度公式ρ=可知，密度偏大．
F压 /N
2
4
6
8
10
12
f/N
0.4
0.8
1.2
1.6
2.0
2.4
