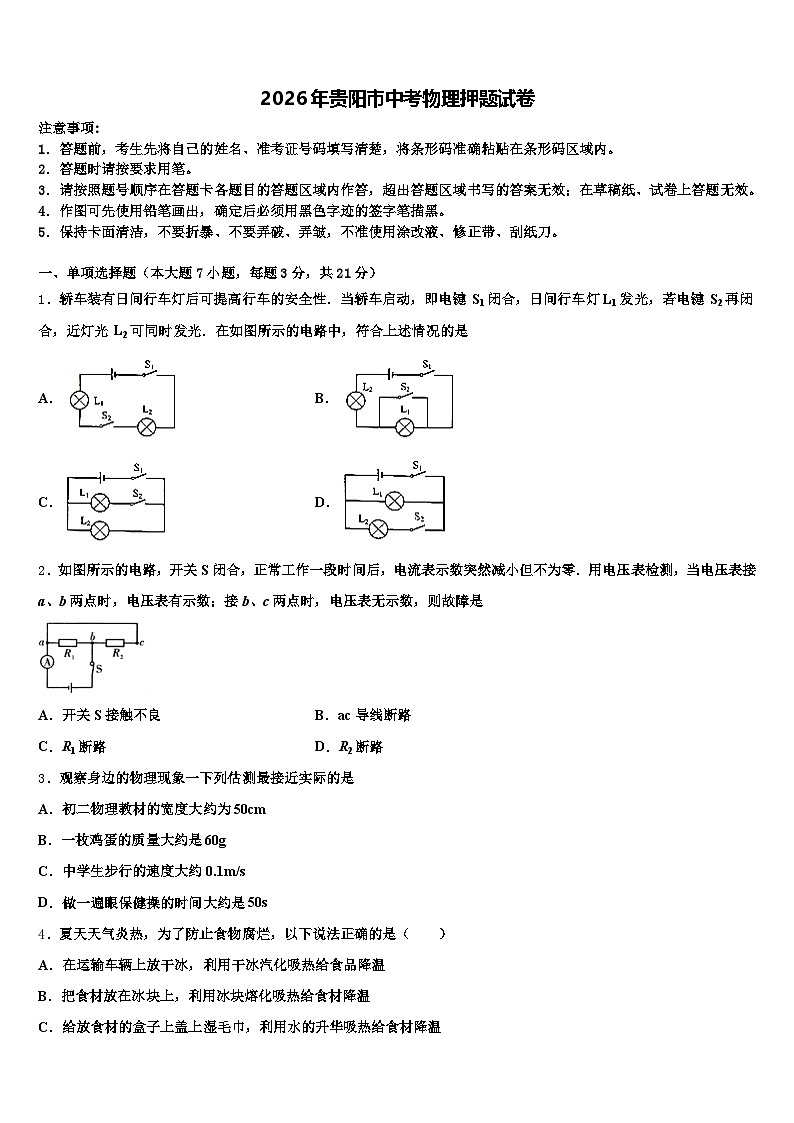

2026年贵阳市中考物理押题试卷（含答案解析）

这是一份2026年贵阳市中考物理押题试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔，连通器在生活有着广泛的应用等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．轿车装有日间行车灯后可提高行车的安全性．当轿车启动，即电键 S1闭合，日间行车灯L1发光，若电键 S2再闭合，近灯光 L2可同时发光．在如图所示的电路中，符合上述情况的是
A．B．
C．D．
2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零．用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是
A．开关S接触不良B．ac导线断路
C．R1断路D．R2断路
3．观察身边的物理现象一下列估测最接近实际的是
A．初二物理教材的宽度大约为50cm
B．一枚鸡蛋的质量大约是60g
C．中学生步行的速度大约0.1m/s
D．做一遍眼保健操的时间大约是50s
4．夏天天气炎热，为了防止食物腐烂，以下说法正确的是（ ）
A．在运输车辆上放干冰，利用干冰汽化吸热给食品降温
B．把食材放在冰块上，利用冰块熔化吸热给食材降温
C．给放食材的盒子上盖上湿毛巾，利用水的升华吸热给食材降温

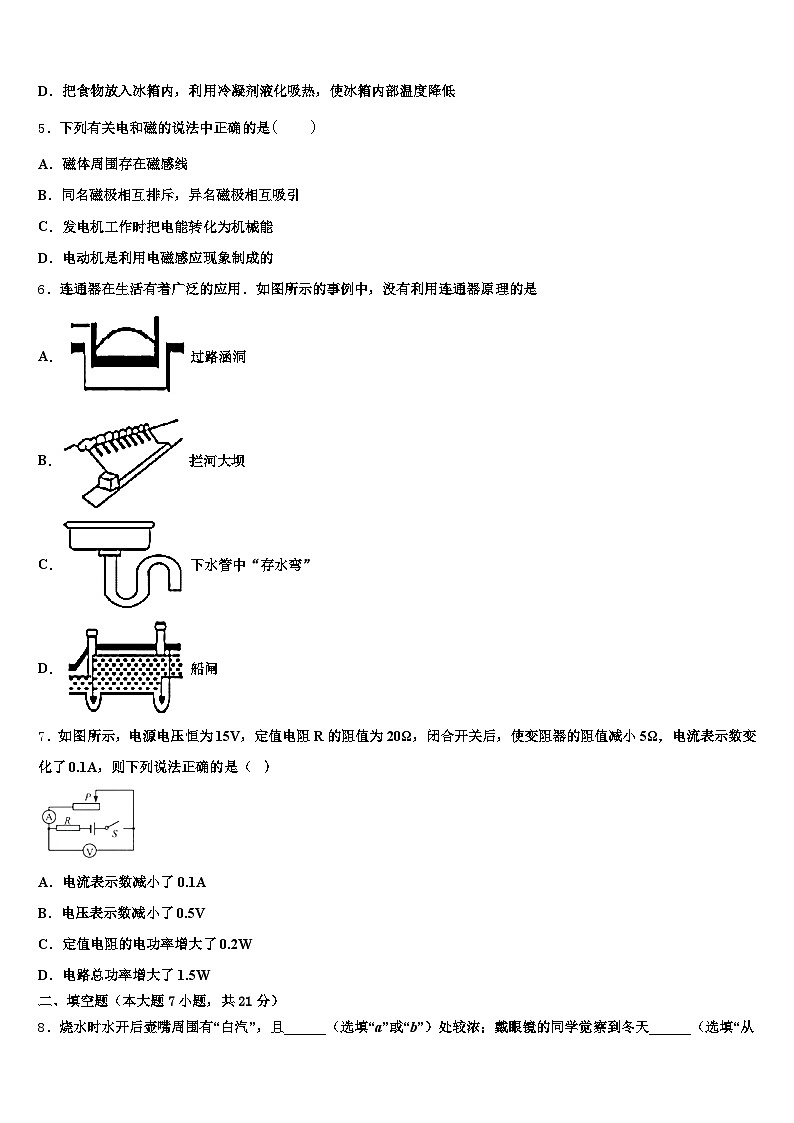

D．把食物放入冰箱内，利用冷凝剂液化吸热，使冰箱内部温度降低
5．下列有关电和磁的说法中正确的是
A．磁体周围存在磁感线
B．同名磁极相互排斥，异名磁极相互吸引
C．发电机工作时把电能转化为机械能
D．电动机是利用电磁感应现象制成的
6．连通器在生活有着广泛的应用．如图所示的事例中，没有利用连通器原理的是
A．过路涵洞
B．拦河大坝
C．下水管中“存水弯”
D．船闸
7．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ）
A．电流表示数减小了0.1A
B．电压表示数减小了0.5V
C．定值电阻的电功率增大了0.2W
D．电路总功率增大了1.5W
二、填空题（本大题7小题，共21分）

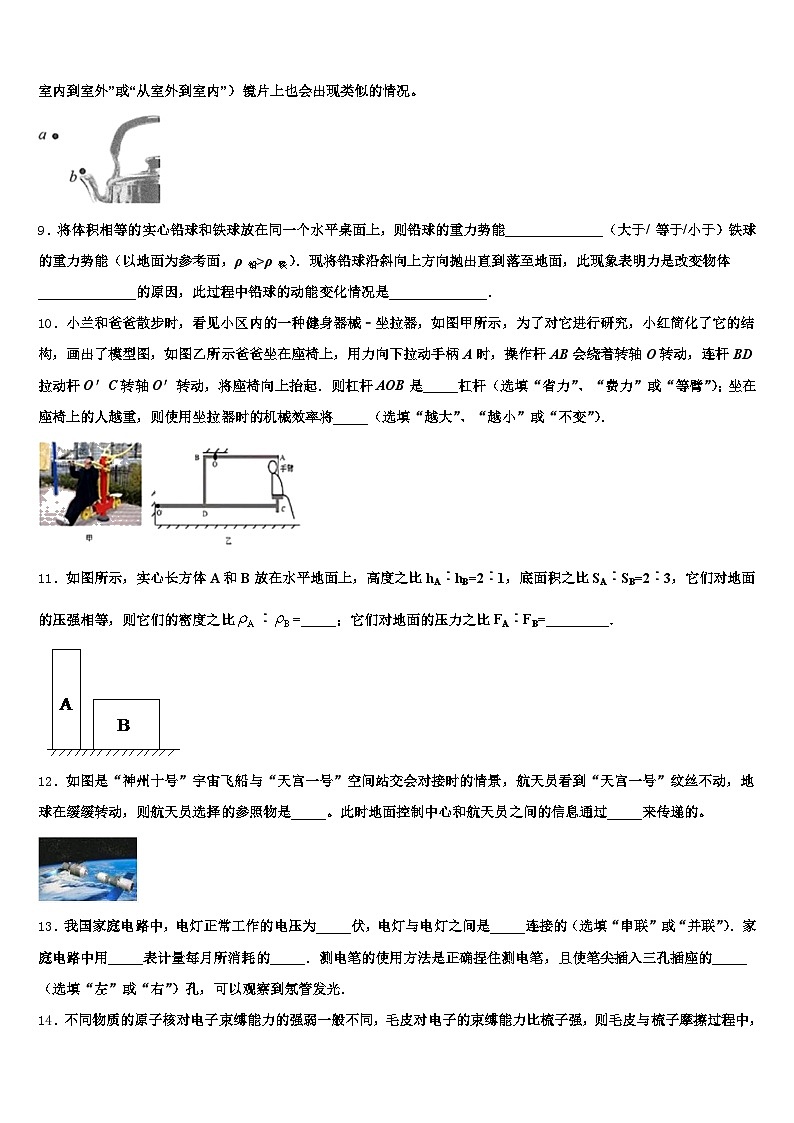

8．烧水时水开后壶嘴周围有“白汽”，且______（选填“a”或“b”）处较浓；戴眼镜的同学觉察到冬天______（选填“从室内到室外”或“从室外到室内”）镜片上也会出现类似的情况。
9．将体积相等的实心铅球和铁球放在同一个水平桌面上，则铅球的重力势能______________（大于/ 等于/小于）铁球的重力势能（以地面为参考面，ρ 铅>ρ 铁）．现将铅球沿斜向上方向抛出直到落至地面，此现象表明力是改变物体______________的原因，此过程中铅球的动能变化情况是______________．
10．小兰和爸爸散步时，看见小区内的一种健身器械﹣坐拉器，如图甲所示，为了对它进行研究，小红简化了它的结构，画出了模型图，如图乙所示爸爸坐在座椅上，用力向下拉动手柄A时，操作杆AB会绕着转轴O转动，连杆BD拉动杆O′C转轴O′转动，将座椅向上抬起．则杠杆AOB是_____杠杆（选填“省力”、“费力”或“等臂”）；坐在座椅上的人越重，则使用坐拉器时的机械效率将_____（选填“越大”、“越小”或“不变”）．
11．如图所示，实心长方体A和B放在水平地面上，高度之比hA︰hB=2︰1，底面积之比SA︰SB=2︰3，它们对地面的压强相等，则它们的密度之比︰=_____；它们对地面的压力之比FA︰FB=_________．
12．如图是“神州十号”宇宙飞船与“天宫一号”空间站交会对接时的情景，航天员看到“天宫一号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是_____。此时地面控制中心和航天员之间的信息通过_____来传递的。
13．我国家庭电路中，电灯正常工作的电压为_____伏，电灯与电灯之间是_____连接的（选填“串联”或“并联”）．家庭电路中用_____表计量每月所消耗的_____．测电笔的使用方法是正确捏住测电笔，且使笔尖插入三孔插座的_____（选填“左”或“右”）孔，可以观察到氖管发光．
14．不同物质的原子核对电子束缚能力的强弱一般不同，毛皮对电子的束缚能力比梳子强，则毛皮与梳子摩擦过程中，毛皮带_____（选填“正”或“负”）电．
三、作图题（共7分）
15．如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小．
16．在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求．
17．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
四、实验题（本大题共5小题，共20分）
18．如图甲所示，小明在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，比较它们吸热的情况．
（1）在此实验中，由于水和食用油吸收热量的多少不便用仪器测量，可通过测量_____来反应吸收热量的多少．除了图甲中所示的器材外，还需要增加的器材是_____．
（2）经过思考，小明想到了比较不同物质吸热本领的两种方法：
①质量相同的不同物质，升高相同的温度，吸收热量多的，吸热能力_____；
②质量相同的不同物质，吸收相同的热量，温度变化小的，吸热能力_____．（以上两空均选填“强或弱”）在物理学中，用_____表示不同物质的这种性质的差别．
（3）由图乙可知，食用油的比热容与水的比热容相比较，_____的比热容大．
19．某实验小组的同学通过图甲所示的电路进行实验探究．
（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路 B．R断路 C．R短路
（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝_____Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了_____；
（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0V，则它的额定功率为_____W．
（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是_____．
20．以下是某实验小组进行的两组光学实验：
（1）图甲是“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的_____关系；
②蜡烛到玻璃板的距离为5cm时，像与物体的距离为_____cm；
③将蜡烛远离玻璃板，像的大小将_____（选填“变大”、“变小”或“不变”）．
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、_____的实像（选填“放大”、“缩小”或“等大”）；
②若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向_____（选填“上”或“下”）移动；
⑧若蜡烛远离透镜时，像的大小将_____（选填“变大”、“变小”或“不变”）
④如丙图所示，若将蜡烛与光屏对调，所成像与_____原理类似（选填“放大镜”、“照相机”或“投影仪”）．
21．黎黎同学配制了一定浓度的盐水，帮妈妈筛选出饱满的种子，她想知道所配制出的盐水密度，就用天平和量筒来进行测量．
把天平放在水平台上，将_____ 拨到标尺左端的零刻线处后，发现天平横梁左高右低，应将_____ 向_____（选填“左”或“右”）调节，使天平平衡．用调节好的天平测得空烧杯的质量m1；把实力的盐水倒入量筒中，测得盐水体积V，如图甲所示；把量筒中的盐水倒入烧杯中，测得烧杯和盐水的总质量m2，如图乙所示．根据图中数据，帮黎黎同学把表填写完整：
（5）以上方法测出的盐水密度值比真实值_____．（选填“偏大”或“偏小”）
22．为了探究影响浮力大小的因素，某校学习小组设计了如下两次实验。
第一组：如图1所示，甲、乙、丙图是小方同学的实验过程（整个过程为同一物块，g取10N/kg）。
①由图1中实验过程及数据分析可得：物体所受浮力大小与______有关；
②该物块浸没在水中所受的浮力为______N；第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将A、B两个不同的实心物块，分别放入两个烧杯中，A物块沉入杯底、B物块漂浮于水面。待A、B均静止后，两液面的高度仍相同，如图2所示。则A物块所受浮力______B物块所受浮力；甲杯中水对烧杯底部压强______乙杯中水对烧杯底部压强；甲杯对桌面压强______乙杯对桌面压强。（均选填“＞”“＜”或“=”）
五、计算题（本大题共2小题，共13分）
23．如图所示，R1、R2为定值电阻．如图为通过R1的电流与其两端电压的关系图象，已知R2的阻值为10Ω，通过R2的电流为0.6A．求；
（1）R1的阻值
（2）电源电压
（3）1min内R1消耗的电能
24．如图甲所示是建筑工人使用滑轮组提水泥的情景，他用20s的时间把重为300N的水泥从地面上匀速提升4m，拉力做的功W随时间t的变化如图乙所示．不计绳重和摩擦，求：
提水泥做的有用功；滑轮组的机械效率；拉力的大小；拉力做功的功率．
六、综合能力题（本大题共3小题，共18分）
25．让流体在管道中流动，流体也可以看作是许多片液（气）层组成的，各片层之间也存在摩擦，产生流体内部的阻力，这就是流体的粘滞性．不同流体的粘滞性不同，我们用流体的粘滞系数η表示．由于流体的粘滞性，使得在流体中运动的物体要受到流体阻力．在一般情况下，若液体的粘滞系数为η，半径为R的小球在流体中以速度v运动时，所受的流体阻力f可用公式f＝6πηRv表示
由上述公式可知，流体的粘滞系数在国际单位制中主单位_______________下表是几种流体的粘滞系数表
可见，一般情况下．液体的端滞系数随温度的升高而__________________．密度为ρ、半径为R的小球在密度为ρ0、粘滞系数为η的液体中由静止开始下落时的v﹣t图象如图所示，下落一定时间后速度达到最大值v1，并保持不变．球的体积是V=πR3，试推导图中v1=________
26．阅读短文并回答问题。
雨
雨形成的基本过程是：空气中的水蒸气在高空遇到冷空气凝结成小水滴或小冰晶，小水滴或小冰晶相互碰撞、合并，变得越来越大，大到空气浮力托不住的时候便会降落下来。在下落的过程中，小水滴或小冰晶受到的阻力是变化的，受到的阻力与其速度大小有关，物体的速度越大，其受到的空气阻力越大。当低空温度高于0℃时，小冰晶会熔化。最后落到地面便是雨。由于天然降水会溶解部分空气中的二氧化碳，正常雨水略显酸性。1982年6月，国际环境会议上正式将pH小于5.6的降水定为酸雨。
（1）空气中的水蒸气凝结成小水滴，属于______现象（填物态变化的名称）。
（2）当空气受到污染时有__________（填写化学式）进入大气，便会形成硫酸型酸雨。
（3）雨滴下落过程中（不考虑雨滴质量的变化和风速的影响），下列能反映速度变化规律的图像是______。
27．阅读短文，回答问题．
材料：人能够听到声音的频率范围是特定的，低于20Hz的声音叫次声波，高于20000Hz的声音叫超声波．超声波具有许多奇异特性：空化效应 超声波能在水中产生气泡，气泡爆破时释放出高能量，产生强冲击力的微小水柱，它不断冲击物件的表面，使物件表面及缝隙中的污垢迅速剥落，从而达到净化物件表面的目的，传播特性 它的波长短，在均匀介质中能够定向直线传播，根据这一特性可以进行超声波探伤、测厚、测距、医学诊断等．超声波的频率范围是________．人耳的听力范围是________． 超声波能够清洗物件是因为声波具有________，举一个超声波的应用________． 宇航员在月球上不能利用超声波测定两山之间的距离，是由于________． 若声音在海水中的传播速度为1500m/s，利用回声定位原理从海面竖直向海底发射超声波，到接收回声所用时间为4s，那么该处海洋的深度为________ m．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．由电路图可知，只闭合S1时，两灯泡均不亮， A错误.
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮， B错误.
C．由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，C错误.
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，D正确.故选D.
2、B
【解析】
由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流．开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间有断路．由上知a到电源的负极、b到电源的正极之间是接通的，故ac间导线出现了断路．
3、B
【解析】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，初二物理教材的宽度与此差不多，在18cm左右．故A不符合实际；B、8个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在60g左右．故B符合实际；C、中学生正常步行的速度在4km/h＝4× m/s≈1.1m/s左右．故C不符合实际；D、中小学课间活动的时间一般为10min，做一遍眼保健操的时间约5min＝300s．故D不符合实际．
故选B
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
4、B
【解析】
A．干冰在常温常压下很容易由固态直接升华为气态的二氧化碳，同时吸收大量的热．所以在运输车上放干冰，利用干冰升华吸热给食品降温．故A错误；
B．冰块熔化过程要吸收热量．所以把食材放在冰块上，是利用冰块熔化吸热给食材降温．故B正确；
C．物质由液态变成气态叫汽化，给放食材的盒子上盖上湿毛巾，利用水的汽化吸热给食材降温．故C错误；
D．汽化吸热，液化放热．把食物放入冰箱内，利用的是冷凝剂汽化吸热，使冰箱内部温度降低．故D错误；
故应选B．
5、B
【解析】
A．磁感线是为了形象的描述磁场而引入的，实际上并不存在，故A错误；
B．由磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故B正确；
C．发电机利用电磁感应原理工作，将机械能转化为电能，故C错误；
D．电动机是利用通电导体在磁场中受力运动的原理制成的，故D错误．
注意分清楚研究电磁感应和磁场对通电导线作用力的两个原理，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
6、B
【解析】
连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的．
【详解】
A．壶嘴和壶身构成了连通器；
B．拦河大坝是根据液体压强随深度的增加而增大的特点修建成上窄下宽的形状，不属于连通器；
C．下水管成U形，水不流动时，U形管里的水相平，可以防止下水道里的气味散发出来，属于连通器；
D．船闸上端开口，底部相连，构成了一个连通器；
7、D
【解析】
由图可知，变阻器R变与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流；A、使变阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I＝可知电路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误；B、设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R变-5Ω，由题意可知：△I＝I2-I1＝0.1A，即：＝0.1A，所以：＝0.1A，解得：R变＝10Ω，R变＝-45Ω（舍去），所以，I1＝＝0.5A，I2＝＝0.6A，则电压表示数变化量：△U变＝I2（R变-5Ω）-I1R变＝0.6A×（10Ω-5Ω）-0.5A×10Ω＝-2V，所以电压表示数减小了2V；故B错误；C、定值电阻电功率的增大量：△P1＝I22R-I12R＝（0.6A）2×20Ω-（0.5A）2×20Ω＝2.2W，故C错误；D、总功率的增大量：△P＝UI2-UI1＝15V×0.6A-15V×0.5A＝1.5W，故D正确．故选D．
点睛：（1）由图R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测的电路中电流，根据欧姆定律判断电流表示数变化情况；（2）根据串联电路的特点和欧姆定律先求出变阻器连入电路的阻值，然后分别根据电功率公式求出功率．
二、填空题（本大题7小题，共21分）
8、a 从室外到室内
【解析】
水蒸气是看不到的，我们看到的“白气”不是水蒸气，是水蒸气遇冷液化形成的小水珠；壶嘴处温度较高，不会发生液化现象，也就不会出现“白气”，所以a处较浓；
冬天眼镜上的水雾是室内温度较高的水蒸气遇冷液化而成的，应是从室外到室内形成白雾。
9、大于 运动状态 先变小后变大
【解析】
实心铅球和铁球的体积V相同，其密度关系为ρ铅>ρ铁，由m=ρV可知，两球的质量关系为：m铅>m铁，重力势能的大小与质量和高度有关，两球在同一个水平桌面上且体积相同，相对于地面，其高度h相等，由m铅>m铁可知铅球的重力势能大；将铅球斜向上方抛出落至地面，铅球在空中时受到重力的作用，其运动状态是改变的，说明力是改变物体运动状态的原因；将铅球斜向上方抛出落至地面，铅球在上升过程中，质量不变，速度减小，所以动能减小，铅球从最高点下落过程中，质量不变，速度增大，所以动能增大，因此整个过程中，铅球的动能先减小后增大．
10、省力 越大
【解析】
由图可知，杠杆AOB以O为支点，动力臂大于阻力臂，为省力杠杆；在座椅上的人越重，做的有用功越多，有用功占总功的比值越大，根据η＝×100%可知，坐拉器的机械效率越大．
11、1：2；2：1
【解析】
因为p＝＝＝＝＝ρgh，
所以长方体密度之比为ρA：ρB＝：＝＝；
因为p＝，
所以长方体对地面的压力之比为FA：FB＝pSA：pSB＝SA：SB＝2：1．
12、宇宙飞船 电磁波
【解析】
“神州十号”宇宙飞船与“天宫一号”空间站交会对接成功后，“天宫一号”和“神舟十号”飞船的位置不变，“神舟”飞船内的航天员看到“天宫一号”纹丝不动，航天员选择的参照物是宇宙飞船；航天员与地面控制中心之间的信息交流靠电磁波传递的。
13、220 并联 电能 电能 右
【解析】
我国家庭电路中，用电器正常工作的电压为220V；各电灯工作时互不影响，则电灯与电灯之间是并联连接的；家庭电路中用电能表测量每月所消耗的电能；插座的左孔接零线，右孔接火线，所以，正确捏住测电笔，使笔尖插入三孔插座的右孔，可以观察到氖管发光．
14、负
【解析】
毛皮对电子的束缚能力比梳子强，毛皮与梳子摩擦，毛皮得到电子带负电、梳子失去电子带正电．
三、作图题（共7分）
15、
【解析】
如图灯与电流表已组成完整电路，要使闭合电键S时，向右移动滑动变阻器的滑片P，电流表示数变小，滑动变阻器应与灯并联，且向右移动滑片时，电阻变大，所以连接滑动变阻器的左下接线柱到电流表的“-”接线柱，如图：
16、见解析所示
【解析】
开关应与被控制的灯串联，并且开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，所以开关应接在B处，灯泡应接在A处；三孔插座的正确接法：左零右火，中间接地线，所以，a应与零线相连，c应与火线相连，b与地线相连，如图：
本题考查的是家庭电路的连接，要熟记开关要控制火线，三孔插座接法左零右火，中间接地的原则，属于基础题．
17、
【解析】
因为平面镜成像的特点是：像与物关于平面镜对称，所以，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图：
本题考查的是平面镜成像的相关作图，在作出物体在平面镜中所成的像时，要先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像．
四、实验题（本大题共5小题，共20分）
18、加热时间的长短 秒表 强 强 比热容 水
【解析】
（1）由于水和食用油吸收热量的多少不便用仪器测量，可根据加热时间的长短来反应吸收热量的多少；根据表中物理量可知，除了图甲中所示的器材外，还需要测量时间的工具：秒表，
（2）依据c=可知：判断两种物质吸热本领的大小，有两种方法：①可判断两种物质在升高相同温度的情况下，所用时间的多少，用时较多的，说明吸收的热量多，则吸热能力强；②可判断两种物质在吸收相同热量的情况下，升高温度的多少，温度升高较小的，则吸热能力强．在物理学中，用比热容表示不同物质的这种性质的差别．
（3）水与食用油的质量相等，设为m，由图可知，水在12min内吸收的热量：Q水吸=c水mt水，食用油在6min内吸收的热量Q油吸=c油mt油，由图可知：t水=t油，由于用规格相同的电加热器给它们加热，则Q水吸=2Q油吸，所以水的比热容大．
19、C 10 减小误差 0.8 灯丝电阻会随温度而发生变化
【解析】
（1）逐一分析每个选项，找出正确答案；
（2）根据图线，由欧姆定律求电阻大小；
（3）多次测量取平均值可减小误差；
（4）根据测量数据绘成如图丙所示的图象，找出灯L的额定电压为2.0V通过的电流大小，根据P＝UI求它的额定功率；
（5）灯丝电阻会随温度而发生变化．
【详解】
（1）A．若滑动变阻器断路，则整个电路断路，两表都没有示数，不符合题意；
B．若R断路，则电流表没有示数，电压表与变阻器串联，测电源电压有示数，不符合题意；C．若R短路，则电压表没有示数，电流表有示数，符合题意；
故选C；
（2）根据测量数据绘成如图乙所示的直线，由欧姆定律，由图象可知定值电阻：
R＝＝10Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为减小误差；（4）根据测量数据绘成如图丙所示的图象，当灯L的额定电压为2.0V，通过的电流为0.4A．则它的额定功率为 P＝U′I′＝2V×0.2A＝0.8W；
（5）因灯丝电阻会随温度而发生变化，不是一个定值，故灯丝的U﹣I图象不是一条直线．
20、大小 10 不变 放大 下 变小 照相机
【解析】
（1）①两只蜡烛大小相同，当后面的蜡烛与前面蜡烛的像完全重合时，可以证明像与物大小相同，即两只蜡烛等长是为了比较像与物大小关系用的；
②蜡烛到玻璃板的距离为5cm时，根据平面镜成像的特点知道，物距等于像距，所以，像到平面镜的距离也是5cm，故像与物体的距离是：5cm+5cm＝10cm；
③平面镜成的像与物大小相同，和物到镜的距离无关，所以，当蜡烛远离玻璃板时，像的大小将不变；
（2）①凸透镜对光线具有会聚作用，由图乙知道，当平行光线经凸透镜后会聚到一点，且光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到凸透镜的距离为焦距，所以，图乙所示透镜的焦距是：30.0cm﹣20.0cm＝10.0cm．把蜡烛放到距凸透镜15cm的位置时，即物体处于1倍焦距和2倍焦距之间，所以此时光屏上成一个倒立、放大的实像；
②丁图中像的位置偏高，因为过光心的光线经凸透镜后方向不变，所以，为了要使烛焰的像清晰地成在光屏的中央，应该将凸透镜向下移动．
③将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，所以光屏应当靠近透镜，且光屏上的像会变小；
④由丙图知道，若将蜡烛与光屏对调时，u＞2f，成倒立、缩小的实像，是照相机的原理．
21、游码 平衡螺母 左 偏小
【解析】
(1)把天平放在水平台上，将平衡螺母拨到标尺左端的零刻度处后，发现天平横梁左高右低，应该将螺母向左调节；(4)实验中测出空烧杯的质量后,再把量筒中的盐水倒入烧杯中,测出烧杯和盐水的总质量;烧杯液体总质量m2＝50g+20g+5g+1g＝76g；
量筒中盐水的体积为40ml；
盐水的密度ρ＝＝1.15g/cm3
填表如下：
(5)此方法中量筒上还会沾有一定质量的液体，使的测量的盐水的质量变小，故盐水密度值比真实值偏小．
点睛：天平的正确使用方法：将托盘天平放置在水平桌面上，将游码拨至标尺左端零刻度线上；调节横梁左右两端的平衡螺母，使横梁平衡，此时指针恰好指在分度盘的中央或左右摆幅度相等；左高右低，向左调节平衡螺母；天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；量筒分度值为2ml，平视液面最低处读出体积，利用密度公式求得其密度．量筒内的液体不能够全部倒出，测量出的质量变小，利用密度公式分析．
22、液体的密度 1 = = ＞
【解析】
（1）①比较甲、乙、丙图，乙、丙中排开液体的体积相同，液体密度不同，弹簧测力计示数不同即浮力不同，分析可得：物体所受浮力大小与液体的密度有关；
②弹簧测力计的分度值为0.2N，物体的重力为4.8N；物块浸没在水中所受的浮力为：F浮=G-F水=4.8N-3.8N=1N；
（2）物体放入烧杯前，水的体积相同，放入物体后，两液面仍然相平，根据p=ρgh可知甲杯中水对烧杯底部压强等于乙杯中水对烧杯底部压强；同时说明排开液体的体积相同，根据F浮=ρ液gV排可知，液体密度相同，排开液体的体积相同，所以浮力相同；因为A沉底，浮力小于重力即FA浮＜GA，ρA＞ρ水；B漂浮，浮力等于重力即FB浮=GB，ρB＜ρ水， 所以GB＜GA，ρA＞ρB； 因为烧杯在水平面上， 所以对水平面的压力等于烧杯、水、物体的总重力，F=G烧杯+G水+G物，因为G烧杯、G水都相同，GB＜GA，所以FA＞FB。两个烧杯完全相同，则甲杯对桌面的压强大于乙杯对桌面的压强。
五、计算题（本大题共2小题，共13分）
23、（1）15Ω（2）6V（3）144J
【解析】
(1)由图2知，当电阻R1两端的电压为3V时，通过电阻R1的电流为0.20A：
R1的阻值：
R1===15Ω；
(2)由图1可知：R1与R2并联，
所以U=U1=U2=I2R2=0.6A×10Ω=6V；
(3) 电源电压为6V，通过电阻R1的电流为
I1===0.4A
1min内R1消耗的电能：
W1=UI1t=6V×0.4A×60s=144J.
24、（1）1200J；（2）75%；（3）200N；（4）80W．
【解析】
滑轮组的动滑轮绕 2段绳；
（1）提水泥做的有用功：W有用＝Gh＝300N×4m＝1200J；
（2）由图乙读出20s内做的总功：W总＝1600J，
滑轮组的机械效率：η＝×100%＝×100%＝75%；
（3）拉力移动距离s＝2h＝2×4m＝8m，
拉力F＝＝＝200N；
（4）拉力的功率：P＝＝＝80W．
答：（1）提水泥做的有用功为1200J；
（2）机械效率为75%；
（3）拉力大小为200N；
（4）拉力的功率为80W．
六、综合能力题（本大题共3小题，共18分）
25、Pa·s 降低 见解析
【解析】
（1）由上述公式可知，流体的粘滞系数在国际单位制中主单位是帕秒（Pa•s）；
（2）由表中数据可知，液体的粘滞系数随温度的升高而降低，气体则反之；
（3）密度为ρ、半径为R的小球的质量m=ρV=ρπR3，它受到的重力G=mg=πρgR3，小球在液体中受竖直向下的重力G，竖直向上的阻力f，竖直向上的浮力F浮=ρ0gπR3，由图象知：小球在液体中下落一定时间后，速度达到最大值v1时，做匀速直线运动而处于平衡状态，由平衡条件得：G=f+F浮，即πρgR3=6πηRv1+πgρ0R3，所以v1=．
26、液化 SO2 B
【解析】
（1）空气中的水蒸气遇冷凝结成小水滴，是气态的水蒸气变成液态的水，属于液化现象；
（2）SO2进入大气与水蒸气结合形成酸雨；
（3）雨滴下落时，开始雨滴下落速度慢，阻力小于重力，合力方向向下，速度越来越快；当下落速度加快使阻力变大且等于重力时，合力为0，雨滴开始做匀速运动；所以，整个过程中雨滴的运动情况是先加速后匀速，故B正确，ACD错误。
27、（1）＞20000Hz；（2）能量；超声波击碎人体内的结石； （3）月球上是真空，真空不传声；（4）1．
【解析】
试题分析：（1）频率为20000Hz以上的声波为超声波；
（2）超声波具有能量，其应用有超声波清洗物件，超声波碎石等；
（3）知道月球表面是真空，真空不能传声；
（4）根据速度的变形公式可计算海洋的深度，注意所用时间是一个来回的时间．
解：（1）由超声波的定义可知，频率高于20000Hz的声音叫超声波，所以超声波的频率范围是＞20000Hz．
（2）超声波能够清洗物件是因为声波具有能量；类似的应用还有：超声波击碎人体内的结石等．
（3）宇航员在月球上不能利用超声波测定两山之间的距离，是由于月球上是真空，真空不能传声．
（4）由题意知v=1500m/s，时间t==2s，
由公式v=得该处海洋的深度为：
s=vt=1500m/s×2s=1m．
故答案为（1）＞20000Hz；（2）能量；超声波击碎人体内的结石； （3）月球上是真空，真空不传声；（4）1．
【点评】本题以超声波为考查内容，涉及了超声波的定义、应用、声音的传播条件、回声测距离的计算等，属声学综合题．
空烧杯的质量m/g
量筒中盐水的体积V/cm3
烧杯和盐水的总质量m/g
盐水的密度ρ/g•cm﹣3
30
_____
_____
_____
温度/℃
蓖麻籽油的η
水的η/×10﹣3
空气的η/×10﹣6
0
5.300
1.792
17.1
20
0.986
1.005
18.1
40
0.231
0.656
19.0
60
0.080
0.469
20.0
空烧杯的质量m1/g
量筒中盐水的体积
V/cm3
烧杯和盐水的总质量
m2/g
盐水的密度
ρ/g⋅cm−3
30
40
76
1.15
