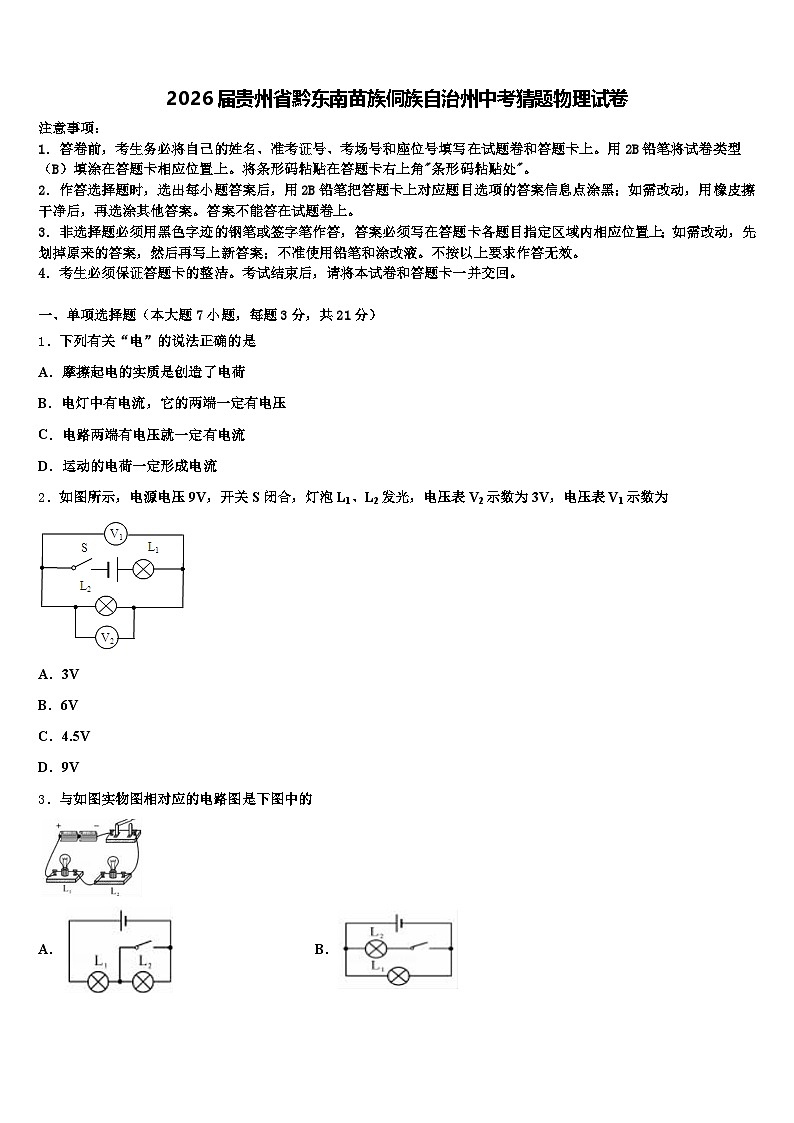

2026届贵州省黔东南苗族侗族自治州中考猜题物理试卷（含答案解析）

这是一份2026届贵州省黔东南苗族侗族自治州中考猜题物理试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，下列数据最接近实际情况的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流
2．如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为
A．3V
B．6V
C．4.5V
D．9V

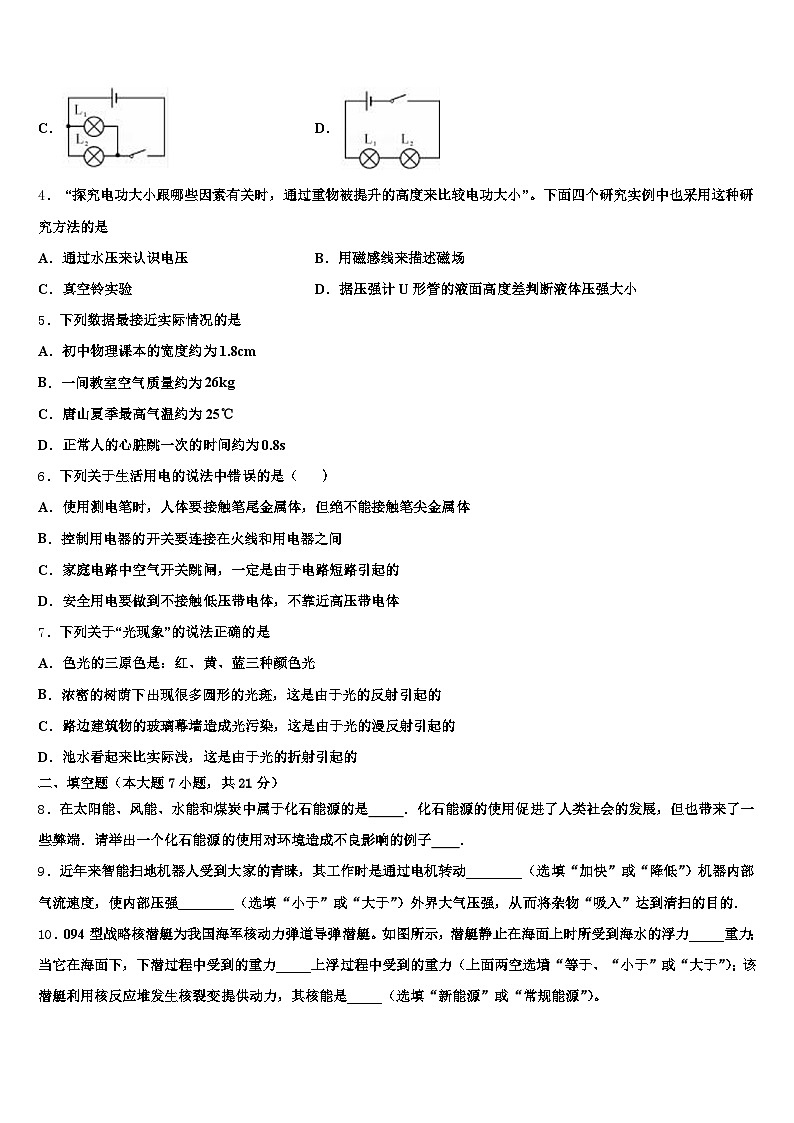

3．与如图实物图相对应的电路图是下图中的
A．B．
C．D．
4． “探究电功大小跟哪些因素有关时，通过重物被提升的高度来比较电功大小”。下面四个研究实例中也采用这种研究方法的是
A．通过水压来认识电压B．用磁感线来描述磁场
C．真空铃实验D．据压强计U形管的液面高度差判断液体压强大小
5．下列数据最接近实际情况的是
A．初中物理课本的宽度约为1.8cm
B．一间教室空气质量约为26kg
C．唐山夏季最高气温约为25℃
D．正常人的心脏跳一次的时间约为0.8s
6．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
7．下列关于“光现象”的说法正确的是
A．色光的三原色是：红、黄、蓝三种颜色光
B．浓密的树荫下出现很多圆形的光斑，这是由于光的反射引起的
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的漫反射引起的
D．池水看起来比实际浅，这是由于光的折射引起的
二、填空题（本大题7小题，共21分）
8．在太阳能、风能、水能和煤炭中属于化石能源的是 ．化石能源的使用促进了人类社会的发展，但也带来了一些弊端．请举出一个化石能源的使用对环境造成不良影响的例子 ．
9．近年来智能扫地机器人受到大家的青睐，其工作时是通过电机转动________（选填“加快”或“降低”）机器内部气流速度，使内部压强________（选填“小于”或“大于”）外界大气压强，从而将杂物“吸入”达到清扫的目的．

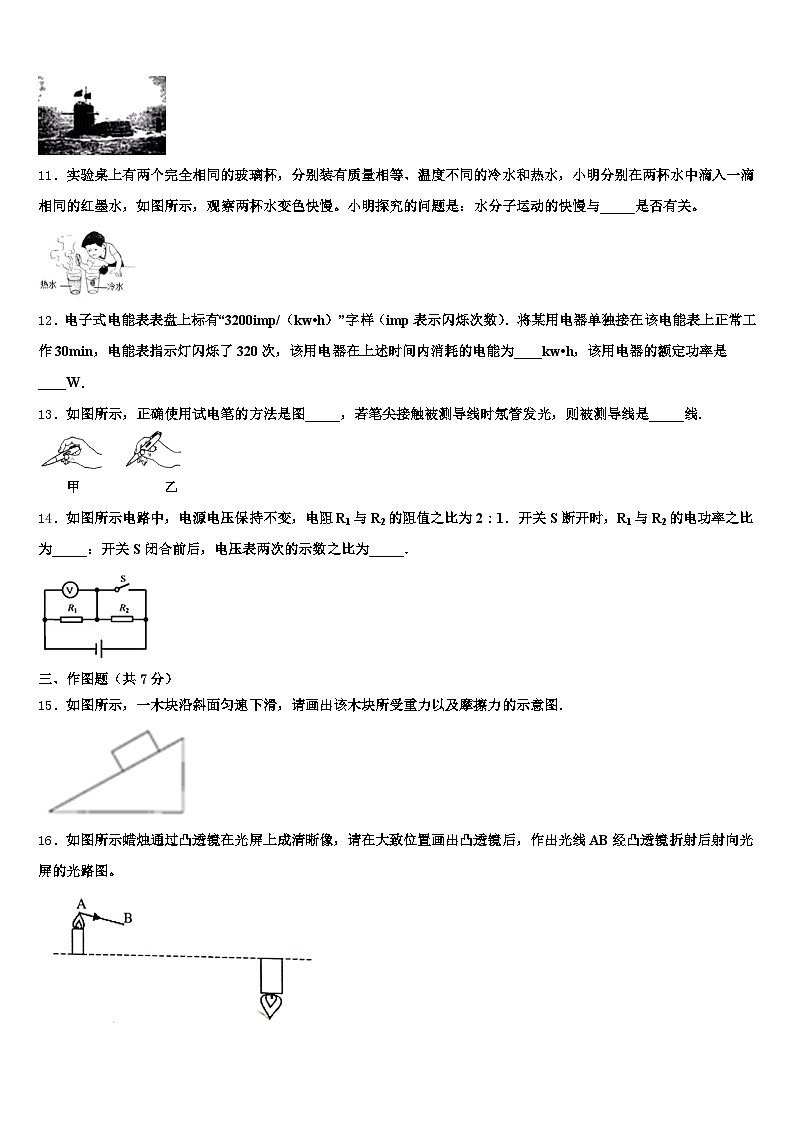

10．094型战略核潜艇为我国海军核动力弹道导弹潜艇。如图所示，潜艇静止在海面上时所受到海水的浮力_____重力；当它在海面下，下潜过程中受到的重力_____上浮过程中受到的重力（上面两空选墳“等于、“小于”或“大于”）；该潜艇利用核反应堆发生核裂变提供动力，其核能是_____（选填“新能源”或“常规能源”）。
11．实验桌上有两个完全相同的玻璃杯，分别装有质量相等、温度不同的冷水和热水，小明分别在两杯水中滴入一滴相同的红墨水，如图所示，观察两杯水变色快慢。小明探究的问题是：水分子运动的快慢与_____是否有关。
12．电子式电能表表盘上标有“3200imp/（kw•h）”字样（imp表示闪烁次数）．将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为____kw•h，该用电器的额定功率是____W．
13．如图所示，正确使用试电笔的方法是图_____，若笔尖接触被测导线时氖管发光，则被测导线是_____线.
甲 乙
14．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．
三、作图题（共7分）
15．如图所示，一木块沿斜面匀速下滑，请画出该木块所受重力以及摩擦力的示意图．
16．如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图。
17．请在虚线方框内设计电路。要求：虚线方框内的电路与虚线外的电路连成一个完整的电路，并且电路能改变电磁铁磁性的强弱，使小磁针受力静止N、S如图所示。可用器材有滑动变阻器、干电池、开关、导线若干。
四、实验题（本大题共5小题，共20分）
18．小悦同学想要探究使用杠杆时，动力的大小与哪些因素有关。她先用弹簧测力计测出三个钩码的重力，如图（a）所示，然后将它们挂在已调节平衡的杠杆A点位置上，再用测力计在杠杆B点沿竖直方向用力使杠杆保持水平平衡，如图（b）所示，接着，在保持杠杆水平平衡的情况下，改变测力计的用力方向与水平方向的夹角，如图（c）、（d）所示。
比较图中a与b两图，使用_____的杠杆提升钩码时，可以_____。比较图中b，c，d三图中拉力方向和测力计示数等相关条件，可得出初步结论是：当阻力，阻力臂及动力作用点一定，且杠杆水平平衡时，_____。
19．小明家有一电热毯，铭牌上标有“221V，**W”的字样，其中额定功率值不清，41W～61W之间。现在实验室有下列实验器材：
蓄电池（电压为6V），开关一个，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：1～1．6 A，1～3 A） B．电压表V1（量程：1～3 V，1～15 V）
C．电压表V2（量程：1～3 V，1～15 V） D．定值电阻R1（阻值：21 Ω）
E．定值电阻R2（阻值：511 Ω） F．滑动变阻器（阻值：1～11 Ω）
G．滑动变阻器（阻值：1～1 kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）小明首先复习用伏安法测电功率的电路，请你帮助小明用笔画线代替导线，连接如图的实物图；
（_______）
（2）为进行较准确的测量，选择的实验器材是 _________ （填写器材前面字母序号）；请画出设计的实验电路图。
（______）
（3）写出主要实验步骤和需测量的物理量________；
（4）写出电热毯的额定功率P额的数学表达式（用已知量和测量量的字母表示）_________
20．利用如图所示装置探究“平面镜成像特点”．实验时应选较薄的玻璃板竖直放置在水平桌面上．
（1）点燃蜡烛A，透过玻璃板观察到A的像，把与A完全相同的蜡烛B放在像的位置，观察到B与像完全重合，说明像与物____________；
（2）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是_________像；
（3）用方格纸替代白纸，更方便探究像与物________________的关系．
21．小华利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率．
（1）请用笔画线代替导线，将图甲中的电路连接完整．
（_________）
（2）闭合开关前，滑动变阻器的滑片应移至_________(选填“A”或“B”)端．
（3）闭合开关时，发现小灯泡不亮，电流表无示数，电压表有示数，且接近电源电压，产生此故障的原因可能是______________．
（4）排除故障后，调节滑动变阻器的滑片使电压表的示数为2.5V，此时电流表的示数如图乙所示，记录的电流值为__________A；则小灯泡正常发光时的额定功率为__________W．
（5）爱动手动脑的小文只用两只电压表，添加一个定值电阻R0，利用图丙所示的电路，也巧妙地测出了小灯泡正常发光时的额定功率，其主要操作步骤如下：
①闭合开关S，调节滑动变阻器到合适位置，使电压表V1的示数为_________V；
②读出电压表V2的示数为U0，则小灯泡的额定功率为P额=__________W
22．如图所示，某同学用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．
（1）如图1所示，一束平行光平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为___cm．实验前，应调节烛焰和光屏中心在____；
（2）该同学移动蜡烛、水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成____（照相机/投影仪）；若仅将蜡烛与光屏位置对调，则在光屏上____（能/不能）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示）．当从水透镜中抽出适量的水后，烛焰的像再次变得清晰．由此判断该同学戴的是____眼镜（近视/远视）．
五、计算题（本大题共2小题，共13分）
23．质量为1千克的铝块温度升高了20℃，求铝块吸收的热量Q吸。[焦/（千克·℃]
24．如图所示，一木块漂浮在水面上（如图甲所示）．在木块上放置一个铁块A时，木块刚好浸没于水中（如图乙所示）；去掉铁块A，在木块下吊一个铁块B时，木块也刚好浸没于水中（如图丙所示）．已知铁的密度为ρ铁＝7.9×101kg/m1，水的密度为ρ水＝1.0×101kg/m1．试求两个铁块A和B的质量之比．
六、综合能力题（本大题共3小题，共18分）
25．如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或冷风，其热风档的额定功率为616W．
当开关拨到图中位置“1”时，风机吹出的是________风； 若某次仅将该风机接入电路，风机正常工作并吹出冷风，观察到5min内规格为3000r/（kW•h）的电能表转了29转，则风机正常工作电流做功多少焦耳______？ 求电热丝的阻值．___
26．光电鼠标在电脑中应用非常广泛，其原理就是利用发光二极管照射移动表面（如图所示），并被反射回鼠标的光学感应器，用以记录移动动作，以此来捕捉移动位置的不同画面。当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，并利用数字信号处理来比较各个影像，以决定移动的距离和方向。产生的结果会传回计算机，而屏幕上的光标会根据这些结果来移动，图中光学感应器、透镜、发光二极管等元件固定在鼠标内。
（1）当发光二极管的光照射在粗糙的鼠标垫上时会发生_____（填“镜面反射”或“漫反射”）。
（2）光学感应器上所成的像是_____（填“实像”或“虚像”）。
（3）当鼠标向前推移时，感光器件上的像相对于光学感应器在向_____移动。
（4）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为_____。
27．如图甲所示为一款能自动清扫地面的扫地机器人。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。表一为某扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。
表一：
机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。真空度指主机内部气压与外界的气压差。风量指单位时间内通过吸尘电机排出的空气体积。吸尘电机吸入功率与输入功率的比值叫做效率。
表二：
（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）该机器人正常工作时的电流为_____A；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min。由表二数据可知，当风量为0.015m3/s时，若吸尘电机的输入功率为25W，此时其效率为_____%；上述风量下，10min内通过吸尘电机排出的空气质量为_____kg．（取ρ空气＝1.3kg/m3）光敏电阻是制作灰尘传感器的常用元件。图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U0恒定（U0＜12V），RG为光敏电阻，其阻值随空气透光程度的变化而变化，R0为定值电阻。当光敏电阻分别为6Ω和18Ω时，电压表的示数分别为4.5V和2.25V，则R0＝_____Ω。若机器人1秒钟消耗的电能中有40%用于克服摩擦力做功。已知集尘盒空置时，机器人匀速运动时受到的摩擦阻力为16N，查阅资料显示摩擦力与压力成正比，则达到最大集尘量时机器人运动的速度为多少？（写出必要计算步骤）（____）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
摩擦起电的实质是电子从一个物体转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电，所以此过程不是创造了电荷，故A错误；电路中有电流的条件是：电路两端有电压且电路闭合，故B正确；电路中有电压且电路闭合，电路中才会有电流，所以，电路中若有电压电路，但不是通路则会没有电流，故C错误；只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误，故选B．
2、A
【解析】
由图知，两灯泡串联，电压表V2测量L2两端的电压为3V；
V1的左端沿导线向左向下连接在L2的左端，V1的右端沿导线向右向下连接在L2的右端，所以V1也是与L2并联的，所以V1示数等于V2的示数等于3V．
故选A．
3、D
【解析】
由实物图知道，两只灯泡串联，开关靠近电源右端；由A图知道，开关闭合后一只灯泡被短路，故不合题意；B图中两只灯泡并联，开关控制其中一只灯泡，故不合题意；C图中两只灯泡并联，开关控制干路，故不合题意；D图中两灯串联，故符合题意。
4、D
【解析】
探究电功大小与哪些因素有关，通过重物被提升的高度来比较电功大小，这属于转换法；
A. 认识电压时，我们用水压来类比，通过水压来认识电压，用到了类比法；
B. 为了研究方便，用磁感线来描述磁场，用的是模型法；
C. 真空铃实验中随着里面空气越来越少，听到的声音越来越小，直到最后听不到声音，所以得出真空不能传声的结论，这属于推理法；
D. 据压强计U形管的液面高度差判断液体压强大小这里是运用了转换法，与题意相同；
5、D
【解析】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，初中物理课本宽度与此差不多，在18cm左右，故A错误；
B、空气的密度在1.29kg/m3左右。教室的长、宽、高分别在9m、8m、3.5m左右，教室中空气的质量在m=ρV=1.29kg/m3×9m×8m×3.5m=325.08kg左右，故B错误；
C、唐山夏季最高气温约为35℃，故C错误；
D、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近0.8s，故D正确。
6、C
【解析】
用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C．
点睛：本题考查的是安全用电知识、触电的应急措施的了解与掌握，可以加强用电安全意识，有利于自我保护．
7、D
【解析】
A、色光的三原色是：红、绿、蓝三种颜色光，故A错误；
B、浓密的树荫下出现很多圆形的光斑，这是由于光的直线传播引起的，故B错误；
C、路边建筑物的玻璃幕墙造成光污染，这是由于光的镜面反射引起的，故C错误；
D、池底的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了。故D正确。
二、填空题（本大题7小题，共21分）
8、煤炭，空气污染
【解析】
本题涉及的知识是能源的分类和评估．化石能源是指煤、石油和天然气等，使用时对环境的污染主要是空气污染，造成酸雨和室温效应．
9、加快 小于
【解析】
高速旋转的叶轮把空气排出风机，机器人内部的空气流速加快，压强减小，而外部的空气流速小，压强大，所以在外界大气压的作用下，外部空气和灰尘不断地压入进风机，扫地机器人就能“扫尘”了，使杂物进入吸尘器达到清扫的目的．
10、等于 大于 新能源
【解析】
潜艇静止在海面上时，处于漂浮状态，受的是平衡力的作用，其重力等于浮力；当它在海面下，下潜过程中受到的重力大于浮力，上浮过程中受到的重力小于浮力，由于浸入水中的体积即排开水的体积不变，根据F浮＝ρgV排可知，浮力不变，所以，下潜过程中受到的重力大于上浮过程中受到的重力；核能是人们最近开始使用、有待推广的能源，所以核能是新能源。
11、温度
【解析】
分别在热水和冷水中滴入相同的红墨水，热水瓶中的水温度较高，墨水扩散的快，小明探究的问题是：水分子运动的快慢与温度是否有关。
12、0.1 200
【解析】
电能表是测量家庭电路中消耗电能多少的仪表．
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次．
根据题目所给条件和电功率的公式P=，进行解答．
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次．
所以当指示灯闪烁320次时，消耗的电能为W==0.1kw•h，
t=30min=0.5h
用电器的额定功率P===0.2kw=200W．
13、甲 火
【解析】
正确使用测电笔的方法是用手指与金属笔卡或金属帽接触，正确的图是甲；若笔尖接触被测导线时氛管发光，则被测导线是火线．
14、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
三、作图题（共7分）
15、
【解析】
重力的方向竖直向下，作用点在重心，如图矩形木块的重心在对角线的交点处，从重心竖直向下画出箭头，并标出重力的符号G，如图；
摩擦力与运动方向相反，即沿斜面向上，作用点也画在重心，符号为f，如图：
重点是重力和摩擦力的画法，关键是明白重力的方向始终竖直向下，而摩擦力沿斜面向上．
16、
【解析】
解答：由图可以看出,蜡烛经凸透镜成清晰的像在光屏上是倒立放大的,由凸透镜成像规律可知,此时2f>u>f,连接AA′，与主光轴的焦点即为凸透镜的中心，然后即可确定凸透镜的位置；光屏上蜡烛的像是实像，是由实际光线会聚而成的。来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到折射光线，如图所示：
点睛：由图可以看出，蜡烛经凸透镜成清晰的像在光屏上是倒立放大的，由凸透镜成像规律可知，此时2f>u>f，然后即可确定凸透镜的大体位置，再根据通过凸透镜光心的光线传播方向不改变可确定凸透镜的具体位置，再根据光屏上成的是实像，将入射光线分别与像中的烛焰尖部连接起来即可得到相应的折射光线．
17、
【解析】
电路能改变电磁铁磁性的强弱，对于确定的电磁铁，铁芯和匝数一定，只能改变电流的大小，在电路在改变电流的大小的器材是滑动变阻器，电路中接入滑动变阻器；电路接通后能使小磁针静止在图示位置。由此推断电磁铁的左端是N极，右端是S极，根据安培定则，电流应该是电磁铁的左端流入，右端流出，电源的左端是正极，右端是负极，故设计如下图：
四、实验题（本大题共5小题，共20分）
18、动力臂大于阻力臂 省力 拉力与水平方向夹角越小，拉力越大
【解析】
比较图中a与b两图，使用动力臂大于阻力臂的的杠杆提升钩码时，可以省力。
比较图中b，c，d三图中拉力方向和测力计示数等相关条件，可得出初步结论是：当阻力，阻力臂及动力作用点一定，且杠杆水平平衡时，拉力与水平方向夹角越小，拉力越大。
19、见解析 BCEG 见解析 P额=
【解析】
根据题中“现在实验室有下列实验器材，……请你帮助小明测量出电热毯的额定功率值。”可知，本题考查特殊方法测电功率。需要通过大体计算电热毯的电阻，排除伏安法，利用串联电路的分压关系求解。根据完成实验测量。
【详解】
（1）根据伏安法测电功率的原理P=UI，要测量定值电阻的电功率，应将电压表并联在被测电阻两端，电流表串联在电路中，滑动变阻器采用“一上一下”方式接入电路，连图如下：
（2）由铭牌上标有“221V，**W”的字样，其中额定功率值不清，在41W～61W之间，根据可计算出电热毯的电阻在1211Ω左右，所以把电热丝接在6V的电源上，电路中的电流很小，测量误差会很大，不能用伏安法测电阻。为进行较准确的测量，可以将滑动变阻器和电热毯串联，用两个电压表分别测量其电压，根据串联电路的分压关系求解，这样选择器材有：B、C、E、G；
实验电路图如下：
（3）实验步骤和需测量的物理量：
①按照电路图连好电路，将滑动变阻器滑片调到阻值最大处。
②闭合开关，调节滑动变阻器，使电压表V1的示数接近满偏，记下电压表V1的示数Ux和电压表V2的示数U1。
（4）测出定值电阻的分压U1和电热毯的分压Ux，
因为，
故，
则电热毯的额定功率P额的数学表达式。
20、大小相等 虚 到平面镜距离
【解析】
（1）实验中选择两根完全一样的蜡烛，当蜡烛B与蜡烛A的像完全重合时，可以得到平面镜成的像与物体大小相等；
（2）虚像不能在光屏上承接，将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像；
（3）若将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是便于探究像和物到平面镜的距离关系．
21、 B 小灯泡断路 0.24 0.6 2.5 2.5V×
【解析】
（1）滑动变阻器要采取“一上一下”的接法；由图乙可知电流表的量程为0～0.6A，电流表串联在电路中，如图所示：
（2）为保护电路，在闭合开关前，滑片应移至最大阻值处，由于滑动变阻器下面接线柱接的是A接线柱，所以滑动变阻器的滑片应移到B端；
（3）电流表无示数，说明电路中无电流，是断路；电压表有示数，且接近电源电压，可以判断是小灯泡断路；
（4）由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数为0.24A，小灯泡正常发光时的功率：P=UI=2.5V×0.24A=0.6W；
（5）利用如图所示电路，把电阻R0与小灯泡串联，调节滑动变阻器，当电压表V1的示数为2.5V时，再读出电压表V2的示数为U0时，则电路中的电流I额=，利用串联电路中电流处处相等，即可以求出小灯泡的额定功率P额=U额I额=2.5V×．
22、8.0同一高度照相机能远视
【解析】
(1)平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距；光具座的分度值为1cm，则凸透镜的焦距是8.0cm.
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
(2)如图，物距大于像距，且恰能在光屏上看到清晰的像，说明物距大于2倍焦距，则此时成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的,保持凸透镜的位置不变,将光屏与蜡烛的位置对调,则物距等于原来的像距(即在焦距和2倍焦距之间)，成倒立、放大的实像，即在光屏上能看到清晰的像。
(3) 从水透镜中抽出适量的水后，对光线的会聚能力减弱，发现烛焰的像再次变得清晰，说明水透镜原来“戴上”的是具有会聚作用的凸透镜，由于凸透镜可用来纠正远视眼，所以该同学戴的是远视眼镜。
五、计算题（本大题共2小题，共13分）
23、
【解析】
Q吸＝c铝m△t＝0.9×103J/(kg⋅℃)×1kg×20℃＝1.8×104J。
24、69：79
【解析】
设木块的体积为V、质量为M，铁块A质量为m1，
在乙图中，把木块和铁块A作为一个整体，根据二力平衡条件可知，浮力等于总重力，
即：ρ水Vg＝（m1+M）g﹣﹣﹣﹣﹣﹣﹣﹣﹣①
设铁块B的质量为m2、体积为V2，
对铁块B，由密度公式ρ＝知道，V2＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
在丙图中，把木块和铁块B作为一个整体，根据二力平衡条件知道，总浮力等于总重力，
即：ρ水（V+V2）g＝（m2+M）g﹣﹣﹣﹣﹣﹣﹣﹣③
联立①②③解得：，
代入数据得：．
六、综合能力题（本大题共3小题，共18分）
25、热 略 略
【解析】
（1）当开关拨至图中位置“1”时，电动机和电阻丝并联连接，同时工作，因此风机吹出的是热风；
（2）电能表转过29转消耗的电能：W=29/3000kW•h=29/3000×3.6×106 J=3.48×104 J；
风机的功率：P凉风=W/t=29/3000kW•h5/60h=0.116kW=116W，
（3）因电路中的总功率等于各用电器功率之和，所以，电热丝的功率：
PR =P热风-P凉风=616W-116W=500W，由P=U2/R得电热丝的阻值：R=U2/PR=(220V)2/500W=96.8Ω
26、漫反射实像前像没有刚好成在光学感应器上（或像成在光学感应器的下方）
【解析】
（1）当发光二极管的光照射在粗糙的鼠标垫上时，发生漫反射；
（2）当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，并利用数字信号处理来比较各个影像，说明光学感应器上所成的像是实像；
（3）感应器成的是倒立、缩小的实像，鼠标向前推移时，物向前推移，感光器件上的像相对于光学感应器也向前移动。
（4）鼠标悬空相当于增大了物距这时候像距会变小，因为成像透镜和光学感应器距离是不变的，导致像成在光学感应器的下方，即像没有刚好成在光学感应器上。
27、小于 17 2.5 48 33 11.7 6 达到最大集尘量时机器人运动的速度为0.6m/s。
【解析】
（1）由流体压强与流速的关系：流速越大的位置压强越小可知，
机器人在工作时，由于转动的扇叶处气体的流速大，压强小，在外界大气压的作用下将灰尘、杂物吸入集尘盒，
故主机内部的气压小于大气压而产生吸力；
由v＝得，
超声波从发射到收到回波所通过的总路程：
s总＝vt＝340m/s×0.001s＝0.34m，
则其发射超声波时与障碍物间的距离：
s＝=＝0.17m＝17cm，
（2）由P＝UI得，机器人正常工作时的电流：
I＝＝＝2.5A，
充满电后的电池容量Q1＝2500mAh，下一次自动充电前的电池容量：
Q2＝ηQ1＝20%×2500mAh＝500mAh，
消耗的电池容量：
Q＝Q1﹣Q2＝2500mAh﹣500mAh＝2000mAh，
正常工作时的电流：
I＝2.5A＝2500mA，
由I＝得，连续正常工作的最长时间：
t＝＝＝0.8h＝48min；
（3）由表格中数据可知，吸入功率等于真空度与风量的乘积，
当风量为0.015m3/s时，吸尘电机吸入功率：
P吸入＝550Pa×0.015m3/s＝8.25W，
电动机的效率：
η电机＝×100%＝×100%＝33%，
当风量为0.015m3/s时，t＝10min＝600s，
通过吸尘电机提出的空气体积：
V＝0.015m3/s×600s＝9m3，
由ρ＝得，通过吸尘电机提出的空气质量：
m＝ρ空气V＝1.3kg/m3×9m3＝11.7kg；
（4）由电路图可知，光敏电阻RG和定值电阻R0串联，电压表测定值电阻R0两端的电压，
当光敏电阻RG1＝6Ω时，电压表的示数U1＝4.5V，光敏电阻两端的电压U＝U0﹣U1，
此时电路中的电流：
I1＝=，即=…①
当光敏电阻RG2＝18Ω时，电压表的示数U1＝3V，光敏电阻两端的电压U′＝U0﹣U2，
此时电路中的电流：
I2＝=，即=…②
联立①②可解得：U0＝9V，R0＝6Ω，
（5）吸尘器压力等于其重力。由题，摩擦力与压力成正比。
==，
达到最大最大集尘量时的摩擦力f2为：
=，
解得：f2＝20N，
消耗的电能中有40%用于克服摩擦力做功。
所以40%P＝Fv＝f2v，
由P＝=＝Fv，可得，机器人运动的速度：v＝=＝0.6m/s.
额定工作电压
12V
额定功率
30W
电池容量
2500mAh
工作噪音
＜50dB
净重
4kg
最大集尘量
1kg
真空度（Pa）
400
450
500
550
600
风量（m3/s）
0.025
0.02
0.017
0.015
0.013
吸入功率（W）
10
9
8.5
7.8
