2024年新疆中考物理试卷（含解析）

这是一份2024年新疆中考物理试卷（含解析），共17页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.下列乐器中，主要通过空气柱振动发声的是( )
A. 编钟B. 二胡C. 钢琴D. 长笛
2.用水壶将水烧开时，在壶盖内表面发生的主要的物态变化是( )
A. 液化B. 汽化C. 升华D. 凝华
3.下列运载工具中，不需要利用热机的是( )
A. 喷气式飞机B. 柴油拖拉机C. 纯电动汽车D. 长征系列火箭
4.目前人类大规模利用核能发电的方式属于( )
A. 可控核裂变B. 可控核聚变C. 不可控核裂变D. 不可控核聚变
5.下列各组粒子中，能构成原子的是( )
A. 质子、中子B. 中子、电子C. 原子核、中子D. 原子核、电子
6.运动员从雪坡上加速滑下时，雪坡对运动员的摩擦力的方向和大小分别为( )
A. 与运动方向相同，小于重力B. 与运动方向相反，小于重力
C. 与运动方向相同，大于重力D. 与运动方向相反，大于重力
7.小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是( )
A. 63mAB. 630mAC. 63AD. 630A
8.如图所示为钓鱼时鱼漂静浮于水面的示意图。某次鱼咬钩后，鱼漂从露出水面的长度为6cm竖直向下运动到露出水面的长度为2cm的过程，所用时间为0.4s，则该运动过程鱼漂的平均速度为( )
A. 5cm/s
B. 10cm/s
C. 15cm/s
D. 20cm/s
9.人体密度跟水的密度差不多。质量为40kg的小明套着游泳圈(游泳圈重力不计)在游泳池中漂浮时，小明浸在水中的体积为他的体积的34，则游泳圈浸在水中的体积约为( )
A. 10dm3B. 20dm3C. 30dm3D. 40dm3
10.如图所示的电路，电源电压保持不变，滑动变阻器和小灯泡两个元件中，一个接在A、B两点之间，另一个接在C、D两点之间。闭合开关S，电流表的示数为0.20A，用电压表测得A、B两点间的电压为1.8V，C、D两点间的电压为1.2V；移动滑动变阻器的滑片，使电流表的示数变大，A、B两点间的电压变为1.5V，已知小灯泡灯丝的电阻随温度的升高而增大，则此时滑动变阻器接入电路的电阻值可能为( )
A. 5ΩB. 6ΩC. 7ΩD. 8Ω
11.如图所示，一下半部分为圆柱形的玻璃瓶，深度为20cm，内封闭有质量为0.30kg的水。将玻璃瓶正放在水平面上时，水对玻璃瓶底部的压强为900Pa；将玻璃瓶倒放在水平面上时，水对玻璃瓶盖的压强为1400Pa。若该玻璃瓶内装满密度为0.8×103kg/m3的酒精，则酒精的质量为( )
A. 0.36kgB. 0.40kgC. 0.44kgD. 0.48kg
12.如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。开关S闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0。若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为P0；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则( )
A. R甲>R乙，P甲>P乙B. R甲P乙
C. R甲>R乙，P甲二、填空题：本大题共4小题，共26分。
13.2024年5月3日，搭载嫦娥六号探测器的长征五号遥八运载火箭在中国文昌航天发射场发射成功。
(1)长征五号遥八运载火箭的燃料为煤油、液态氢和液态氧，发射前加注燃料时，应在______(填“低温”或“高温”)环境中进行。为防止燃料汽化导致燃料贮箱内气压过高，应先加注______(填“煤油”“液态氢”或“液态氧”)。氢在______(填“液”或“气”)态时氢分子无规则运动更剧烈。

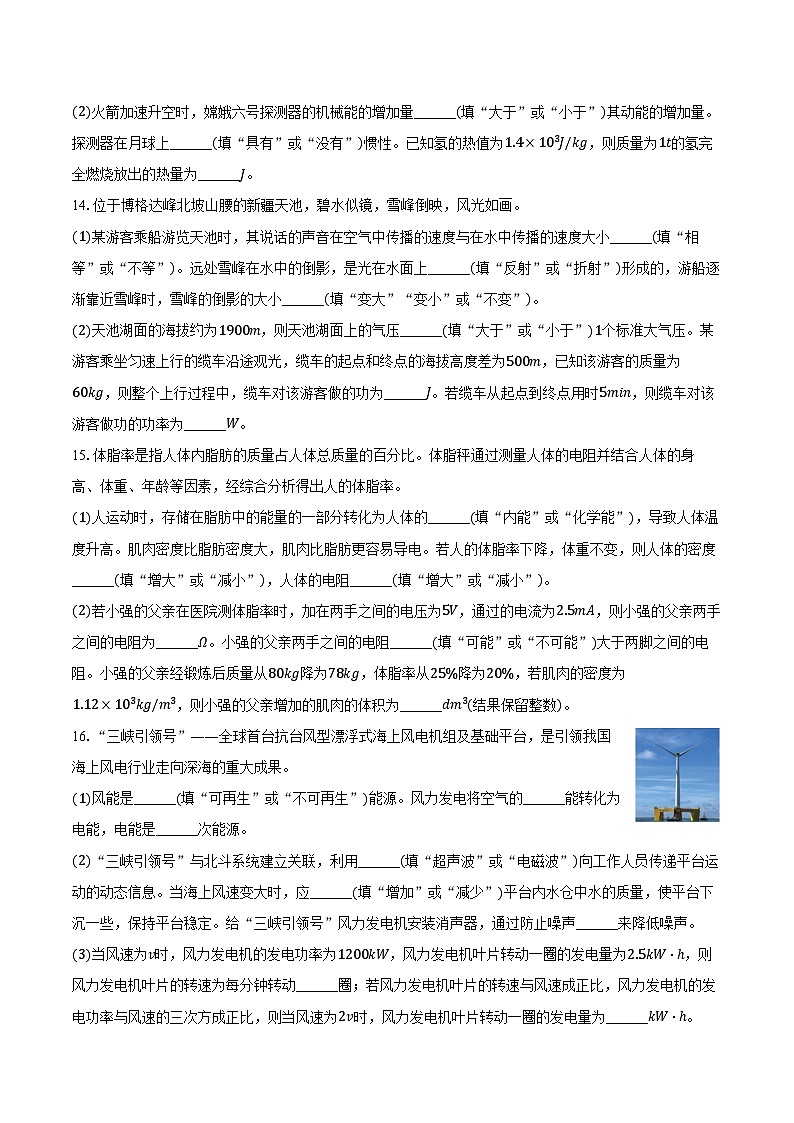

(2)火箭加速升空时，嫦娥六号探测器的机械能的增加量______(填“大于”或“小于”)其动能的增加量。探测器在月球上______(填“具有”或“没有”)惯性。已知氢的热值为1.4×103J/kg，则质量为1t的氢完全燃烧放出的热量为______J。
14.位于博格达峰北坡山腰的新疆天池，碧水似镜，雪峰倒映，风光如画。
(1)某游客乘船游览天池时，其说话的声音在空气中传播的速度与在水中传播的速度大小______(填“相等”或“不等”)。远处雪峰在水中的倒影，是光在水面上______(填“反射”或“折射”)形成的，游船逐渐靠近雪峰时，雪峰的倒影的大小______(填“变大”“变小”或“不变”)。
(2)天池湖面的海拔约为1900m，则天池湖面上的气压______(填“大于”或“小于”)1个标准大气压。某游客乘坐匀速上行的缆车沿途观光，缆车的起点和终点的海拔高度差为500m，已知该游客的质量为60kg，则整个上行过程中，缆车对该游客做的功为______J。若缆车从起点到终点用时5min，则缆车对该游客做功的功率为______W。
15.体脂率是指人体内脂肪的质量占人体总质量的百分比。体脂秤通过测量人体的电阻并结合人体的身高、体重、年龄等因素，经综合分析得出人的体脂率。
(1)人运动时，存储在脂肪中的能量的一部分转化为人体的______(填“内能”或“化学能”)，导致人体温度升高。肌肉密度比脂肪密度大，肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，则人体的密度______(填“增大”或“减小”)，人体的电阻______(填“增大”或“减小”)。
(2)若小强的父亲在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强的父亲两手之间的电阻为______Ω。小强的父亲两手之间的电阻______(填“可能”或“不可能”)大于两脚之间的电阻。小强的父亲经锻炼后质量从80kg降为78kg，体脂率从25%降为20%，若肌肉的密度为1.12×103kg/m3，则小强的父亲增加的肌肉的体积为______dm3(结果保留整数)。
16.“三峡引领号”——全球首台抗台风型漂浮式海上风电机组及基础平台，是引领我国海上风电行业走向深海的重大成果。
(1)风能是______(填“可再生”或“不可再生”)能源。风力发电将空气的______能转化为电能，电能是______次能源。
(2)“三峡引领号”与北斗系统建立关联，利用______(填“超声波”或“电磁波”)向工作人员传递平台运动的动态信息。当海上风速变大时，应______(填“增加”或“减少”)平台内水仓中水的质量，使平台下沉一些，保持平台稳定。给“三峡引领号”风力发电机安装消声器，通过防止噪声______来降低噪声。
(3)当风速为v时，风力发电机的发电功率为1200kW，风力发电机叶片转动一圈的发电量为2.5kW⋅h，则风力发电机叶片的转速为每分钟转动______圈；若风力发电机叶片的转速与风速成正比，风力发电机的发电功率与风速的三次方成正比，则当风速为2v时，风力发电机叶片转动一圈的发电量为______kW⋅h。
三、作图题：本大题共3小题，共6分。
17.请根据图中的折射光线，画出空气中的入射光线的大致位置。
18.请在图中画出小球受到的拉力F的示意图。
19.请在图中标出通电螺线管的N极。
四、实验探究题：本大题共3小题，共24分。
20.在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进行实验，若凸透镜的焦距为10cm，将蜡烛放在距离凸透镜______(填“5.0”或“15.0”)cm位置时，移动光屏，可以在光屏上呈现清晰的______(填“缩小”或“放大”)的像。若使光屏上能呈现清晰的等大的像，选用的凸透镜的焦距最大为______cm。
21.如图所示，用路形磁体、导体棒AB、电流表等实验器材探究导体在磁场中运动时产生感应电流的条件。
(1)请用笔画线代替导线完成实物图连接。
(2)当导体棒AB沿______(填“上下”或“左右”)方向运动时，电流表指针发生偏转。通过多次实验可得：当闭合电路的部分导体在磁场中做______运动时，电路中就产生感应电流。
(3)当导体棒AB向右运动时，导体棒______(填“受到”或“不受”)磁场对它的力的作用。
22.在“探究杠杆的平衡条件”的实验中：

(1)实验前，杠杆总静止在图甲所示位置，则杠杆的重心位于支点O的______(填“左”或“右”)侧，若将右端的螺母调至最右端后，发现杠杆仍然左端低、右端高，则应再将左端的螺母向______(填“左”或“右”)调，直至杠杆在水平位置平衡。
(2)实验时，如图乙所示，在B点悬挂4个钩码，每个钩码重为0.5N，用弹簧测力计在A点斜向下拉杠杆，使杠杆在水平位置平衡，当弹簧测力计对杠杆的拉力的方向与杠杆的夹角为θ时，弹簧测力计的示数如图丙所示，则弹簧测力计对杠杆的拉力的大小为______N，夹角θ为______度。
(3)上述实验过程，若实验前没有调节杠杆两端的螺母就开始实验，杠杆在水平位置平衡时，弹簧测力计对杠杆的拉力的方向与杠杆的夹角仍然为θ，则弹簧测力计的示数可能为______(填“2.9”或“3.1”)N。
五、计算题：本大题共2小题，共10分。
23.如图所示的电路，定值电阻R1的阻值为10Ω，定值电阻R2的阻值为20Ω，闭合开关S后，电流表A的示数为0.10A。求：
(1)电阻R1两端的电压；
(2)电源电压；
(3)整个电路在1min内产生的热量。
24.如图所示，某长方体空心砖内有若干个柱形圆孔，空心砖的质量为1.5kg，空心部分(柱形圆孔)体积占长方体体积的14，将其分别平放、侧放、竖放于水平地面上时，空心砖对水平地面的压强依次为p1、p2、p3，且p1：p2：p3=2：3：6，已知空心砖竖放时与水平地面的接触面积为50cm2，求：

(1)空心砖的重力；
(2)空心砖竖放时对水平地面的压强；
(3)空心砖的材料的密度。
答案和解析
1.【答案】D
【解析】解：ABC：编钟、二胡、钢琴都属于弦乐器，靠琴弦的振动发声，故ABC不符合题意；
D、长笛属于吹奏乐器，靠内部空气柱的振动发声，故D符合题意。
故选：D。
各种吹奏乐器靠的是乐器内部空气柱振动发声；弦乐器靠琴弦振动发声。
知道声音产生的原因，并会结合具体乐器分析乐器发生的原理是解决此题的关键。
2.【答案】A
【解析】解：水壶中的水烧开后，水汽化产生水蒸气，水蒸气遇到冷的壶盖凝结成小水滴，属于液化现象。
故选：A。
水壶烧水时，壶中的水发生汽化现象，水蒸气遇到冷的物体时再产生液化现象。
本题通过生活中的热现象考查学生对物态变化的理解，解题的关键是先搞清楚变化前后物体的状态，再确定物态变化名称。
3.【答案】C
【解析】解：热机是利用燃料燃烧释放的热量转化成机械能的装置，喷气式飞机、柴油拖拉机、火箭均需要用到燃料，故都需要用热机；纯电动汽车利用的是电动机，将电能转化为机械能，不属于热机。
故选：C。
了解热机的概念进行判断即可。
本题考查了热机的概念，属于基础题。
4.【答案】A
【解析】解：目前人类大规模利用核能发电的方式属于可控核裂变，故A正确，BCD错误。
故选：A。
目前人类获取核能的方式有两种：核裂变和核聚变。
核能发电利用的是可控的核裂变反应。
本题考查的是核能；知道核电站的基本原理。
5.【答案】D
【解析】解：原子由处在中心带正电的原子核和绕原子核旋转的带负电的电子组成，故D选项正确。
故选：D。
了解原子结构即可解答。
本题属于原子结构的基本常识，属于基础题。
6.【答案】B
【解析】解：运动员从雪坡上加速滑下时，雪坡对运动员的摩擦力的方向沿雪坡向上；速度不断变大，重力的分力大于摩擦力，则重力大于摩擦力。故B正确，ACD错误。
故选：B。
被研究物体所受的摩擦力一定与此相对运动或相对运动趋势方向相反，根据二力平衡知识判断出摩擦力的大小。
本题考查了摩擦力的大小和方向，属于基础性题目。
7.【答案】C
【解析】解：进户线上的空气开关保证了家庭电路的安全，即出现短路或者电流过大会导致跳闸。
家用电器中，空调、电热水器、电饭煲等功率均为1000W以上，对应的电流值为I=PU=1000W220V=4.5A，故空气开关的额定电流不可能小于这个值，故排除A和B；而家里用电器全部接入也很难有达到上百A的情况，故排除D。
故选：C。
空气开关“跳闸”的原因是短路和过载，根据题意分析可能的额定电流即可。
本题考查了家庭电路用电器的常见功率，再根据基本公式算出电流，进行额定电流的估算即可。属于基础题。
8.【答案】B
【解析】解：鱼漂从露出水面的长度为6cm竖直向下运动到露出水面的长度为2cm，得出鱼漂运动的距离S=6cm−2cm=4cm．
所用时间为0.4s，鱼漂运动的速度V=St=4cm0.4s=10cm/s.故A、C、D错误。
故选：B。
根据题意，算出0.4秒内鱼漂运动的距离。利用速度公式计算平均速度。
该题为速度的基础考察，简单，但是要细心。计算特别要注意单位。
9.【答案】A
【解析】解：小明的体积V人=mρ 水=40kg103kg/m3=4×10−2m3=40dm3；
漂浮时，所受浮力等于自身的重力，即：G=F浮，即：ρ水gV人=ρ水gV排，
即V人=V排，小明浸在水中的体积为他的体积的34，则游泳圈浸在水中的体积约为人的体积的14，即为：14×40dm3=10dm3；
故选：A。
根据密度公式及阿基米德原理分析得出答案。
本题考查浮力的有关知识，是一道综合题。
10.【答案】C
【解析】解：先算出电源电压为U总=UAB+UCD=1.8V+1.2V=3V。
当滑片使得电流表示数变大时，滑动变阻器接入阻值变小，分压减小，故滑动变阻器接入的是A、B两点间，灯泡接入的是C、D两点间。
滑片移动前，根据C、D两点间电压和电流可以算出小灯泡此时电阻为RL=ULI=Ω；
滑片移动后，根据串联电路分压法则得到C、D间电阻为U′CD=U总−U′AB=3V−1.5V=1.5V，此时灯泡和滑动变阻器接入电压相同，故此时两者实际阻值相等。
因为小灯泡灯丝的电阻随温度的升高而增大，故灯泡此时电阻应大于6Ω；
因为滑动变阻器接入阻值变小，电路中电流变大，故实际电流大于0.2A，则实际电阻应小于Ω。
故电阻的取值范围应为：6Ω故选：C。
根据滑动变阻器滑片变化导致电流变化，分析AB和CD分别接的是哪个元件，然后再根据电流变化来分析灯泡分压变化，反推变阻器的接入电阻的可能值。
本题考查了串联电路分压法则、欧姆定律的计算，先需要分析两个位置分别接入的元件，然后再根据滑片的移动来分析电流的变化，最后分析阻值的取值范围。属于较难的一道题。
11.【答案】B
【解析】解：
根据正放时水对底部压强为900Pa，得到水的深度为：h=p1ρg=900Pa1×103kg/m3×10N/kg=0.09m=9cm；
根据倒放时水对瓶盖压强为1400Pa，得到水的深度为：h=p2ρg=1400Pa1×103kg/m3×10N/kg=0.14m=14cm；故空白部分高度为20cm−14cm=6cm。
故整个瓶子等价于9cm+6cm=15cm的圆柱形瓶子。
则装满酒精与装0.30kg的水的体积比为15：9即5：3，密度比为4：5，故质量比为(5：3)×(4：5)=4：3，得到酒精质量为0.40kg。
故选：B。
瓶子整体并非柱形，应该通过左图算出水的高度，再通过右图算出空余部分的高度，从而算出总高度来解决问题。
本题考查了液体压强的计算，结合了一个等体积思想，即非柱形容器的体积等于液体体积和空白部分体积之和，是一个较为巧妙的转化，整体有一定难度。
12.【答案】B
【解析】解：如图所示，滑动变阻器甲与乙并联，量程是0～0.6A的电流表测滑动变阻器乙的电流，量程是0～3A的电流表测干路电流，假设电源电压为U，
开关闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0，此时电路的总电阻为：R=R甲R乙R甲+R乙，则P0=U2R=(R甲+R乙)U2R甲R乙①，
若将甲接入电路的阻值增大到10Ω，乙接入电路的阻值减小10Ω，此时电路的总功率仍为P0，此时电路的总电阻为：R′=(R甲+10Ω)(R乙−10Ω)R甲+R乙，即P0=(R甲+R乙)U2(R甲+10Ω)(R乙−10Ω)②，由①②得：
R甲R乙=(R甲+10Ω)(R乙−10Ω)，解之得：R乙=R甲+10Ω，所以R甲若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则P甲=U2R甲+6Ω，P乙=U2R乙−6Ω，因为R乙=R甲+10Ω，所以R甲+6ΩP乙。
故选：B。
(1)分析电路图，判断两个滑动变阻器是并联，根据并联电路特点及电源电压不变，分别表示出电功率P0，然后得到两个变阻器接入阻值的关系；
(2)由电功率公式求出此时甲和乙两个滑动变阻器的电功率，再由求出的阻值关系，即可比较出电功率的大小。
本题考查了并联电路的电功率的综合计算。
13.【答案】低温 煤油 气 大于 具有 1.4×1011J
【解析】解：(1)长征五号遥八运载火箭的燃料为煤油、液态氢和液态氧，因为液态氢和液态氧的沸点较低，所以发射前加注燃料时，应在低温环境中进行。
为防止燃料汽化导致燃料贮箱内气压过高，应先加注沸点较高的煤油。
气态的氢温度相对较高，温度越高，分子无规则运动越剧烈，因此氢在气态时氢分子无规则运动更剧烈。
(2)火箭加速升空时，嫦娥六号探测器的质量不变，速度变大，动能变大，高度增加，重力势能变大，因机械能等于动能与重力势能之和，所以机械能的增加量大于其动能的增加量。
惯性是物体本身的一种性质，一切物体都具有惯性，探测器在月球上也具有惯性。
质量为1t的氢完全燃烧放出的热量为
Q=mq=1000kg×1.4×108J/kg=1.4×1011J。
故答案为：(1)低温；煤油；气；(2)大于；具有；1.4×1011J。
(1)加注燃料时，应在低温环境中进行；为防止燃料汽化导致燃料贮箱内气压过高，应先加注沸点较高的液体；温度越高，分子无规则运动越剧烈；
(2)机械能等于动能与重力势能之和；惯性是物体本身的一种性质，一切物体都具有惯性；根据Q=mq得到质量为1t的氢完全燃烧放出的热量。
本题考查分子动理论、物态变化和热量的计算，属于综合题。
14.【答案】不等 反射 不变 小于 3×105 1000
【解析】解：(1)声音在不同介质中的传播速度不同，则说话的声音在空气中传播的速度与在水中传播的速度大小不同；
雪峰在水中的倒影相当于平面镜成像，平面镜成的像是虚像，其成像原理是光的反射；
根据平面镜成像像与物体等大的特点可知，游船逐渐靠近雪峰时，雪峰的倒影的大小不变；
(2)大气压与高度有关，海拔越高，气压越低，天池湖面的海拔约为1900m，则天池湖面上的气压小于1个标准大气压；
人的重力：
G人=m人g=60kg×10N/kg=600N，
缆车对该游客做的功：
W=G人h=600N×500m=3×105J，
缆车对该游客做功的功率：
P=Wt=3×105J5×60s=1000W。
故答案为：(1)不等；反射；不变；(2)3×105；1000。
(1)声音在不同介质中的传播速度不同，声速在不同介质中的大小不同，在固体中传播速度最快，液体中次之，气体中传播速度最慢；
倒影属于平面镜成像，是由光的反射形成的，平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等；
(2)大气压与高度有关，海拔越高，气压越低；求出人的重力，利用W=Gh计算缆车对该游客做的功，然后利用P=Wt计算做功的功率。
本题涉及的基础知识点比较多，所以能牢固的掌握好基础知识，并能将所学的物理知识应用于实际是我们顺利解决该类问题的关键。
15.【答案】内能 增大 减小 2000 可能 2
【解析】解：(1)脂肪的能量为化学能，转化为人体的内能；在体脂率下降、体重不变的情况下，脂肪变少、肌肉变多，而肌肉密度大于脂肪，故人体密度会变大。肌肉导电性比脂肪好，故整体导电性变好，电阻变小。
(2)根据欧姆定律，得到两手之间电阻为R=UI=5V2.5×10−3A=2000Ω；两手之间距离可能小于两脚之间距离，但通过电流的横截面积也是两手之间小于两脚之间，故两手和两脚之间电阻很难比较。
小强父亲锻炼前脂肪质量为80kg×25%=20kg；锻炼后脂肪质量为78kg×20%=15.6kg，故脂肪减少4.4kg，肌肉增加4.4kg−2kg=2.4kg，则增加的肌肉体积为V=mρ=×103kg/m3≈2dm3。
故答案为：(1)内能；增大；减小；(2)2000；可能；2。
(1)根据题中给出的定义进行分析即可。
(2)根据欧姆定律、质量密度知识进行分析计算即可。
本题是综合问题，考查了内能的转化、密度的变化、导电性与电阻的关系、简单欧姆定律计算、密度的简单计算，对这些知识有所了解即可解决，难度中等。
16.【答案】可再生 机械能 二 电磁波 增加 产生 8 10
【解析】解：(1)风能是能够源源不断的从自然界得到的能源，属于可再生能源；风力发电时，空气流动带动扇叶转动，将空气的机械能转化为电能；电能不能够从自然界直接获取，需要由一次能源转化而来，属于二次能源；
(2)北斗系统是通过电磁波传递信息；使平台下沉一些，排开液体体积增大，则浮力增大，根据漂浮时，浮力等于重力，故重力增大，即需增加平台内水仓中水的质量；风力发电机安装消声器，通过防止噪声产生来降低噪声；
(3)风力发电机的工作1分钟发电量为W=Pt=1200kW×160h=20kW⋅h，
风力发电机叶片转动一圈的发电量为2.5kW⋅h，则风力发电机叶片的转速为每分钟转动的圈数n=20kW⋅h2.5kW⋅h/r=8r；
若风力发电机叶片的转速与风速成正比，当风速为2v时，转速为每分钟转动2×8圈，即n′=16圈；
风力发电机的发电功率与风速的三次方成正比，当风速为2v时，风力发电机的发电功率为8×1200kW，即9600kW；
则一分钟发电量为W′=P′t=9600kW×160h=160kW⋅h，风力发电机叶片转动一圈的发电量为W0=W′n′=160kW⋅h16r=10kW⋅h/r。
故答案为：(1)可再生；机械能；二；(2)电磁波；增加；产生；(3)8；10。
(1)像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；风力发电时，空气流动带动扇叶转动，将空气的机械能转化为电能；可从自然界直接获取的能源叫一次能源；
(2)北斗卫星系统是利用电磁波进行工作的；根据阿基米德原理分析；控制噪声的方法：声源处(防止噪声产生)；传播过程中(阻断噪声传播)；人耳处(防止噪声进入人耳)；
(3)由W=Pt可求1分钟发电量，结合已知即可求圈数；
本题是跨章节综合题，考查学生的分析、综合能力。
17.【答案】解：过入射点垂直界面法线已作出，光从空气斜射入水中，所以折射角小于入射角，根据折射规律画出入射光线，如下图所示：

【解析】要解决此题，需要掌握光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角。
此题考查光的折射光路图的画法，难度不大，关键是掌握光的折射定律，知道光由空气斜射入其它透明介质中时，折射角小于入射角，光由其他透明介质斜射入空气中时，折射角大于入射角。
18.【答案】解：拉力的作用点O在球心上，过球心沿绳子斜向上方画一条带箭头的线段，即为拉力F的示意图。如图所示：

【解析】力的示意图是用一条带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
19.【答案】解：如下图。

【解析】根据安培定则分析螺线管的N极方向即可。
本题考查了安培定则，利用好右手螺旋定则判断方向即可，属于基础题。
20.【答案】15.0 放大 25
【解析】解：凸透镜的焦距为10cm，物距大于一倍焦距能在光屏上成清晰的像，故将蜡烛放在距离凸透镜15.0cm处，物距大于一倍焦距小于二倍焦距，光屏上能成倒立、放大的实像；
光具座总长100cm，光屏上能呈现清晰的等大的像，物距等于像距最大等于50cm，即2f=50cm，故焦距f=25cm。
故答案为：15.0；放大；25。
要解决此题，需要掌握凸透镜成像的规律：物距小于焦距成正立放大虚像。应用是放大镜。
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。
本题探究凸透镜成像规律的实验，掌握凸透镜成规律是解题关键。
21.【答案】左右 切割磁感线 受到
【解析】解：(1)；
(2)当导体棒AB沿左右方向运动时，电流表指针发生偏转，上下运动不会偏转。通过多次实验可得：当闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
(3)当导体棒AB向右运动时，导体棒受到磁场对它的力的作用。
故答案为：(1)；(2)左右、切割磁感线；(3)受到。
(1)闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流，这种现象叫做电磁感应；
(2)产生感应电流的条件有两个：电路是闭合的；导体在磁场中做切割磁感线运动；两者缺一不可；
此题利用电磁感应的实验装置图，对感应电流产生的条件和决定感应电流的方向两个知识点通过具体的实验过程进行了探究。
22.【答案】左 右 3.0 30 3.1
【解析】解：(1)将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端下沉，杠杆的重心偏左，右端上翘，平衡螺母向上翘的右端移动，直到杠杆在水平位置静止。
杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小；
(2)由图可知，弹簧测力计的分度值为0.2N，则弹簧测力计示数为3.0N；
如图，
设杠杆的一个小格为L，根据杠杆平衡条件F1L1=F2L2可得，4×0.5N×3L=3.0N×nL，
解得，n=2，即OC=2L，
在Rt△OCA中，sinθ=OCOA=2L4L=12，则θ=30°；
(3)若实验前没有调节杠杆两端的螺母就开始实验，杠杆左侧下降，说明杠杆左侧偏重，当杠杆在水平位置平衡，弹簧测力计对杠杆的拉力的方向与杠杆的夹角仍然为θ时，弹簧测力计对杠杆的拉力要比调节杠杆平衡时偏大，所以弹簧测力计的示数可能为3.1N。
故答案为：(1)左；右；(2)3.0；30；(3)3.1。
(1)调节杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，杠杆的重心通过支点，消除杠杆重对杠杆平衡的影响，使实验简单化，便于探究；
(2)弹簧测力计的拉力由图读出；
根据杠杆的平衡条件求出弹簧测力计对杠杆的拉力的力臂，再利用数学知识求得夹角θ的度数；
(3)根据杠杆的平衡条件分析解答。
本题考查了探究杠杆平衡条件的实验过程，从原理到实际操作、实验方法、数据分析等，考查较为全面，是我们应该掌握的重点实验。
23.【答案】解：(1)电阻R1两端的电压U1=IR1=0.10A×10Ω=1V；
(2)电源电压等于总电阻与电流的乘积，U=I×(R1+R2)=0.10A×(20Ω+10Ω)=3V；
(3)整个电路在1min产生热量等于电流做功，Q=W=UIt=3V×0.10A×60s=18J；
故答案为：(1)电阻R1两端的电压是1V；
(2)电源电压是3V；
(3)整个电路在1min内产生的热量是18J。
【解析】(1)由U=IR可得R1两端的电压，根据串联电路电压规律计算电源电压；
(2)根据Q=W=UIt计算整个电路在1min内产生的热量。
本题考查欧姆定律的应用和电能的计算，是一道综合题。
24.【答案】解：(1)G=mg=1.5kg×10N/kg=15N。
(2)空心砖放在水平地面上，压力F=G=15N，接触面积S=50cm2=5×10−3m2；
压强p=FS=15N5×10−3m2=3000Pa。
(3)根据压强公式p=FS可知，空心砖平放、侧放、竖放于水平地面上时，物体对地面压力相等，接触面积之比等于压强的反比，故三个面积之比为12：13：16=3：2：1；竖放时面积为50cm2，则侧放面积为100cm2，平放面积为150cm2，但平放时底面有14的面积是空心孔，故整个底面(含空心孔)的面积为150cm2÷(1−14)=200cm2，整个砖块(含空心孔)的体积为V=abc= ab⋅bc⋅ac= 50×100×200cm3=1000cm3
空心部分占了14，故材料部分体积为1000cm3×34=750cm3；
空心砖块材料的密度为：ρ=mV=1.5kg750cm3=2g/cm3。
答：(1)空心砖的重力为15N；(2)空心砖竖放时对水平地面的压强为3000Pa；(3)空心砖的材料的密度为2g/cm3。
【解析】(1)根据重力和质量的关系公式即可计算。
(2)根据压力和面积，利用压强的计算公式即可。
(3)根据空心占比算出材料部分体积，再利用质量密度关系计算。
本题考查了重力的计算、固体的压强，以及含有空心部分的密度计算，尤其最后一问结果带根号，容易出错，对计算能力有一定的要求，整体有一定的难度。
