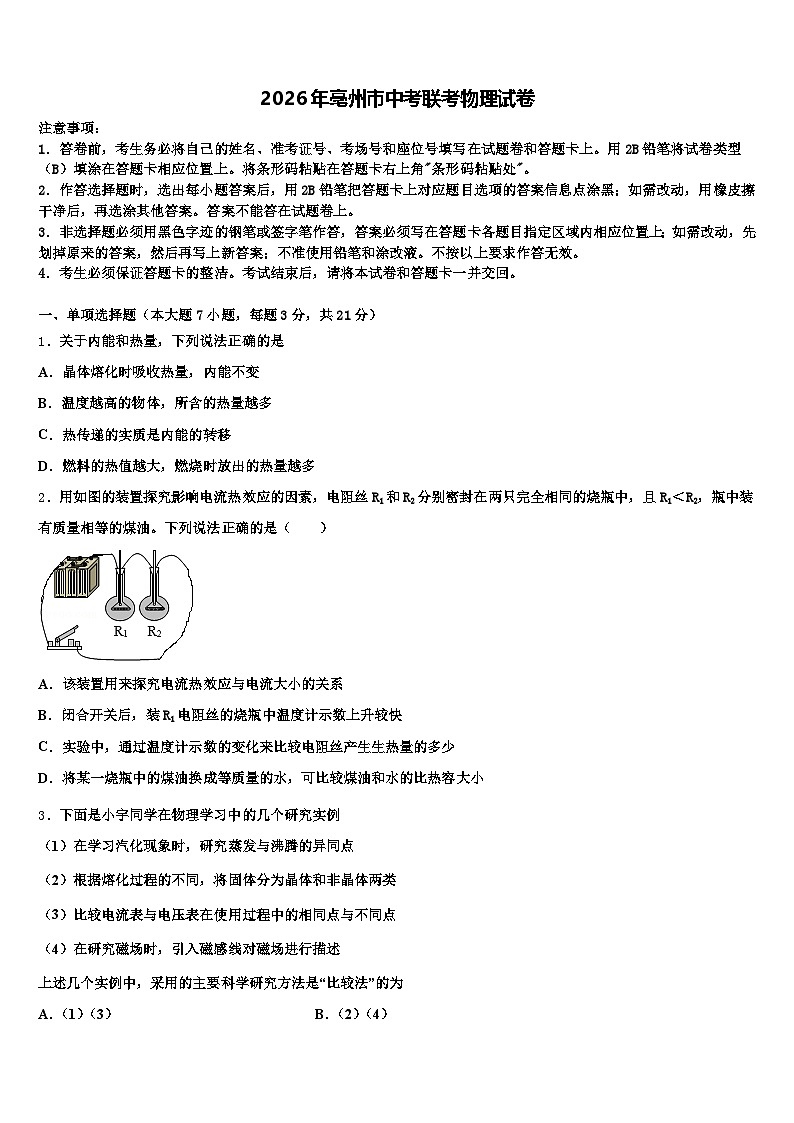

2026年亳州市中考联考物理试卷（含答案解析）

这是一份2026年亳州市中考联考物理试卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于内能和热量，下列说法正确的是
A．晶体熔化时吸收热量，内能不变
B．温度越高的物体，所含的热量越多
C．热传递的实质是内能的转移
D．燃料的热值越大，燃烧时放出的热量越多
2．用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是（ ）
A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
3．下面是小宇同学在物理学习中的几个研究实例
（1）在学习汽化现象时，研究蒸发与沸腾的异同点
（2）根据熔化过程的不同，将固体分为晶体和非晶体两类
（3）比较电流表与电压表在使用过程中的相同点与不同点
（4）在研究磁场时，引入磁感线对磁场进行描述
上述几个实例中，采用的主要科学研究方法是“比较法”的为
A．（1）（3）B．（2）（4）
C．（2）（3）D．（3）（4）

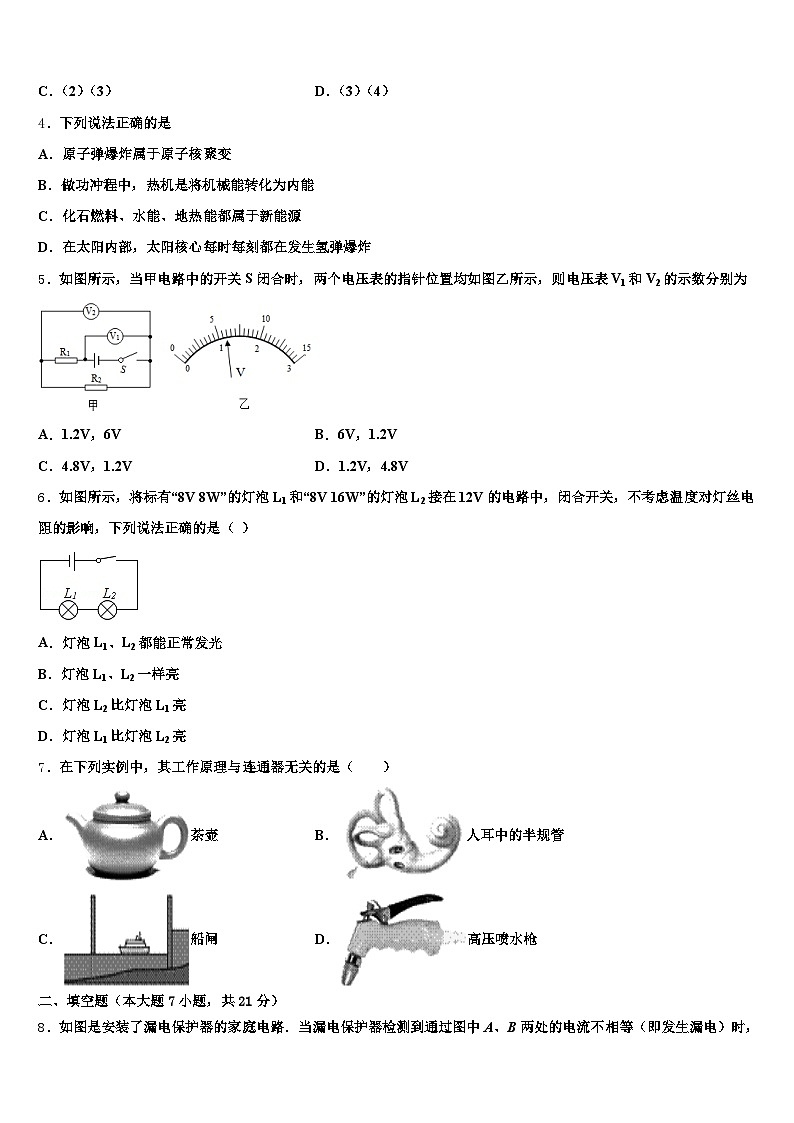

4．下列说法正确的是
A．原子弹爆炸属于原子核聚变
B．做功冲程中，热机是将机械能转化为内能
C．化石燃料、水能、地热能都属于新能源
D．在太阳内部，太阳核心每时每刻都在发生氢弹爆炸
5．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电压表V1和V2的示数分别为
A．1.2V，6VB．6V，1.2V
C．4.8V，1.2VD．1.2V，4.8V
6．如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．灯泡L1、L2都能正常发光
B．灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮
D．灯泡L1比灯泡L2亮
7．在下列实例中，其工作原理与连通器无关的是（ ）
A．茶壶B．人耳中的半规管
C．船闸D．高压喷水枪
二、填空题（本大题7小题，共21分）

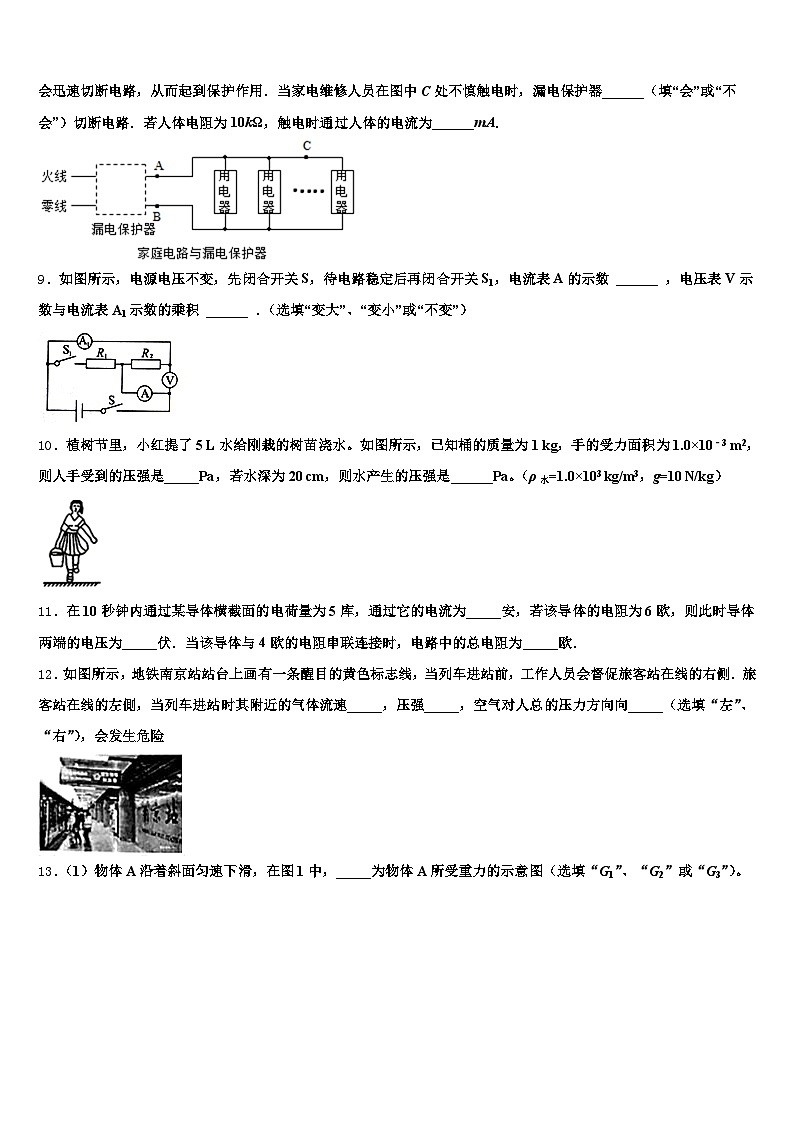

8．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器______（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为______mA．
9．如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表A的示数 ______ ，电压表V示数与电流表A1示数的乘积 ______ ．（选填“变大”、“变小”或“不变”）
10．植树节里，小红提了5 L水给刚栽的树苗浇水。如图所示，已知桶的质量为1 kg，手的受力面积为1.0×10﹣3 m2，则人手受到的压强是_____Pa，若水深为20 cm，则水产生的压强是______Pa。（ρ水=1.0×103 kg/m3，g=10 N/kg）
11．在10秒钟内通过某导体横截面的电荷量为5库，通过它的电流为_____安，若该导体的电阻为6欧，则此时导体两端的电压为_____伏．当该导体与4欧的电阻串联连接时，电路中的总电阻为_____欧．
12．如图所示，地铁南京站站台上画有一条醒目的黄色标志线，当列车进站前，工作人员会督促旅客站在线的右侧．旅客站在线的左側，当列车进站时其附近的气体流速_____，压强_____，空气对人总的压力方向向_____（选填“左”、“右”），会发生危险
13．（1）物体A沿着斜面匀速下滑，在图1中，_____为物体A所受重力的示意图（选填“G1”、“G2”或“G3”）。
（2）图2，通电螺线管的A端为_____极（选填“N”或“S”）。
（3）图3是温度计的一部分，它指示的温度是_____℃。
（4）如图4的厘米刻度尺中，物体A的长度为_____cm。
（5）如图5，弹簧测力计的示数为_____N。
14．如图所示的电路中，电源电压为4.5V，且恒定不变，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R1的阻值为5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P，则滑动变阻器接入电路中的阻值变化范围为_______Ω，电流表的示数变化范围为______A。
三、作图题（共7分）
15．如图所示，一木块沿斜面匀速下滑，请画出该木块所受重力以及摩擦力的示意图．
16．如图所示，小明利用滑轮组来提升重物，请帮他画出图中滑轮组最省力的绕线方法．
17．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图．（力的作用点画在物体的中心）
（_____）
四、实验题（本大题共5小题，共20分）
18．物理兴趣小组同学在总结物理实验的过程中，发现同样器材可以完成多个实验．于是他们选取如下实验器材，电源一组、开关、电流表、多个11Ω和31Ω的电热丝、滑动变阻器、玻璃瓶、导线、煤油和水若干．

探究实验一：探究不同液体吸热能力．
（1）将电热丝包裹绝缘外壳后串联入电路，完成实验电路，所选电热丝R=_________R乙．甲乙烧瓶中应装入________相同的水和煤油．实验记录数据，并绘制图像如图所示．从图像可以看出甲容器中装的是_________．
（2）此实验中用_________反映液体吸收热量的多少．
探究实验二：探究不同电热丝发热能力．
甲、乙两瓶中装入111g煤油，瓶内各安装一根电阻丝．两瓶中各插入了一支温度计．在测量两瓶煤油的温度后，闭合开关，记录数据如下表所示：
（3）此实验中用此实验中用_________反映液体吸收热量的多少．
（4）分析表中第一次甲、乙数据，可得出：在通过导体的电流和通电时间相同时，_________越大，导体发热越多．
（5）有同学提出，煤油吸收的热量不一定等于电热丝放出的热量．经小组讨论后一致认为他的观点是正确的，并且提出在不同的加热过程中，加热效率很可能不同．请你计算第一次实验中甲的加热效率为_________．
（6）综合分析各组数据，发现加热效率都不相同．你认为影响此次实验加热效率的因素主要________．
19．某科技小组同学发现实验室有一只标有“XkΩ”的电阻（X为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：
（1）首先设计的实验电路如图1所示，使用的器材有：两节新干电池、待测电阻RX、电压表V （0〜3V、0〜15V量程）、电流表A（0〜0.6A、0〜3A量程）、滑动变阻器（标有“50Ω 1A”）、开关、导线若干．实验后发现，该方案无法测出电阻Rx的值，其主要原因是____．
（2）小李设计的电路图如图2所示，其中定值电阻R0=2kΩ．他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出电压表示数U=2V，与两节干电池能提供的电压相差很大．老师告诉他，电压表相当于一个能显示自身两端电压的定值电阻．则根据小李的测量数据和电源电压（取3V），可估算出电压表自身的电阻为____Ω．
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且已测出的条件下，能先测出电压表自身电阻后，再测出Rx阻值的电路是____．
（4）他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差．在正确方案的基础上，通过下列操作，能实现多次测量Rx阻值的是____．
A．改变电源电压
B．将R0换成50Ω的定值电阻
C．将电压表换成“0〜0.6A”的电流表
20．在研究液体压强规律时．
（1）老师在空心玻璃管一端套上橡皮膜，并向管内注入适量的水（如图甲），你观察到的现象是______，这说明：______．
（2）如图乙是压强计，将压强计的橡皮膜放入液体中时，我们是通过______来判断液体压强大小的．为了使这一现象更明显，你认为U型管应______．（填字母）
A．注入酒精B．注入水银C．用内径更细的U型管
（3）小明认为，不用压强计用图甲装置同样可以探究液体内部压强．具体操作是：将玻璃管中的水倒出，将有橡皮膜的一端向下竖直放入液体中，随着橡皮膜所在深度的改变，橡皮膜的凹陷程度也随之发生变化（如图丙）．对比压强计，你认为上述探究装置两大主要缺陷表现在：
①______；②______．
21．小珠利用电压恒为6V的电源，对标有“2.5V”字样的小灯泡进行“测量小灯泡的电功率”实验。
（1）请用笔画线代替导线，完成1图所示实物图的连接。小珠正确连接电路后，应将滑片移动到_____端（选填“A”或“B”），然后闭合开关，进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是_____；第2次实验时电流表示数如2图所示，示数为_____A；分析表中信息，小灯泡的额定功率为_____W，此实验中滑动变阻器的最大阻值至少是_____Ω。
22．在“测定小灯泡电功率”的实验中，小雨同学设计的电路如图甲所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节于电池．
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整．
（_____）
（2）正确连好电路后，闭合开关前应把滑动变阻器滑片调到最______边（填“左”或“右”）．
（3）连好电路后，闭合开关S，小雨发现灯泡不发光，电流表的示数为零，电压表的示数为3V，产生故障的原因可能是_______．
A．小灯泡短路 B．滑动变阻器目前阻值太大
C．小灯泡的灯座接触不良 D．电压表的正、负接线柱接反
（4）排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的示数位置如图丙所示，则灯泡的额定功率为_____W．
五、计算题（本大题共2小题，共13分）
23．电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加 220V电压时，通过电动机线圈的电流为 50A．若已知该电动机线圈的电阻是 0.4Ω，求：
(1)该电动机每分钟消耗的电能和产生的热量各是多少？
(2)该电动机正常工作时电能转化为机械能的效率为 η，电动机两端的电压为 U，通过的电流为I，试推导电动机线圈的电阻 R的表达式．
24．如图所示，某公司研发的智能服务机器人，它具有净化空气、陪伴老人聊天、散步等功能，若它在50N的牵引力作用下，以0.5m/s的速度在水平地面上沿直线匀速行驶60s，求：
（1）行驶的路程；
（2）牵引力的功率。
六、综合能力题（本大题共3小题，共18分）
25．某电水壶铭牌上的一些数据如表格所示： 电能属于________能源（选填“一次”或“二次”），很清洁环保． 如果将电水壶装满后，把20℃的水烧开，水吸收热量是多少_______？（1标准大气压）[c水=4.2×103 J/（kg•℃）]
26．汽车是现代生活中不可缺少的代步工具。请回答下列问题：如图所示的汽车配件及用品中，属于有机合成材料的是（填字母）_______。
a. 钢铁外壳
b. 合成纤维材质的安全气囊
c. 橡胶轮胎
d. 羊毛座垫小明关于汽车的一些说法中正确的是_______（填字母）。
A．汽车轮胎与地面间的摩擦总是有害的
B．用乙醇汽油作燃料，能提高发动机的效率
C．轮胎橡胶的老化过程属于缓慢氧化
D．汽车在同一档位行驶，载重后速度变慢了，说明牵引力一定变小了该汽车以60km/h的速度在平直公路上匀速行驶10min后，消耗了1kg汽油（汽油完全燃烧放出的能量的40%转化为牵引力做功，汽油的热值为4.6×107J/kg），则汽车受到的牵引力为_______N。
27．随着科技的飞速发展，人们生活已趋于自动化，扫地机器人已进入普通家庭，如图所示是某款扫地机器人及铭牌上的部分参数．（g取10N/kg）
以在工作中的扫地机器人为参照物，地板是__________的．若扫地机器人在半分钟里沿直线匀速前进了12m，它的速度是______？若扫地机器人与地面的接触面积为100cm2，求它静止时对水平地面的压强_______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．晶体熔化时,吸收热量,但温度不变,内能一定增加,故A错误;
B．热量总是从温度高的物体传递到温度低的物体,热量不是状态量,不能说含有或者具有热量,故B错误.
C．热传递改变物体内能的实质是内能的转移,所以C选项是正确的;
D．燃料的热值越大,燃烧时放出的热量不一定越多,因为还要看质量以及是否完全燃烧,故D错误;
2、C
【解析】
（1）根据装置中的相同点、不同点，利用控制变量法分析；
（2）由焦耳定律Q=I2Rt分析放出热量的多少；
（3）通过观察烧瓶中温度计示数的变化来判断电阻丝发热的多少属于转换法；
（4）由吸热公式Q吸=cm△t可知，要比较水和煤油的比热容大小，应让两瓶中水和煤油的质量m相等、吸收的热量相等（加热时间相等），通过比较它们升高的温度大小关系，得出比热容的大小关系。
【详解】
A、由图可知，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探究的是电流产生的热量与电阻的关系，故A错误；
B、由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越大，放出的热量越多，由于R1＜R2，故R2放出的热量多，温度计示数升的高，故B错误；
C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法可以称之为转换法，故C正确；
D、要比较水和煤油的比热容，则应让水和煤油的质量相等、吸收的热量（加热时间）相等，由温度的变化大小得出比热容的大小关系；故用相同质量的水代替煤油，两瓶中都有相同阻值相同的电阻丝，电阻相等；故D错误。
选C。
3、A
【解析】
(1)、在学习汽化现象时，研究蒸发与沸腾的异同点．采用的是“比较法”．
(2)、根据熔化过程的不同，将固体分为晶体和非晶体两类．采用的是“分类法”．
(3)、比较电流表与电压表在使用过程中的相同点与不同点．采用的是“比较法”．
(4)、用磁感线来描述条形磁铁的磁场．采用的是“模型法”系．
采用比较法的是(1)、(3).
4、D
【解析】
A．原子弹爆炸属于原子核裂变，故A错误；
B．热机的压缩冲程中，活塞的机械能转化成燃气的内能；在做功冲程中，高温高压燃气推动活塞做功，内能减少、转化成活塞的机械能故B错误；
C．化石燃料、水能是常规能源，地热能是新能源，故C错误；
D．在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能，因而太阳具有巨大的能量，故D正确．
5、B
【解析】
如图所示，当甲电路中的开关S闭合时，V1测量电源的电压，V2测量R2的电压，两电压表的指针位置均如图乙所示，且电压表的大量程是小量程的5倍，按大量程读数为6V，即电源电压，按小量程读数，1.2V，即R2的电压．故B正确．
选B．
点睛：解题的关键是读懂电路图，特别是图中V2测量的是R2的电压，是个易错的地方，多练习，提高辨识电路图的能力，另外要明白电压表的两个量程关系．
6、D
【解析】
根据P=UI可得，两灯泡的额定电流分别为：
I1==1A，
I2==2A，
根据欧姆定律可得，两灯泡的电阻分别为：
R1==8Ω，
R2==4Ω，
此时电路中的总电阻：
R=R1+R2=8Ω+4Ω=12Ω
此时电路中的电流：
I==1A．
灯泡L1的实际功率为：
P1=I2R1=（1A）2×8Ω=8W；
灯泡L2的实际功率为：
P2=I2R2=（1A）2×4Ω=4W；
A．灯泡L1的实际功率与额定功率相同，能正常发光；灯泡L2的实际功率小于额定功率相同，不能正常发光；故选项A错误；
BCD．因为灯泡的亮暗取决于实际功率的大小，所以灯泡L1的实际功率较大，灯泡较亮；故BC选项错误，D正确．
故选D．
7、D
【解析】
A．茶壶的壶嘴和壶身下部是相通的，构成了连通器；
B．三条半规管内部是连通的，它们的工作原理是连通器原理；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸．所以船通过船闸使用了两次连通器；
D．喷水枪是利用水的压强的原理制成的，无论结构还是原理都不符合连通器．
故选D．
二、填空题（本大题7小题，共21分）
8、A、B 会 22
【解析】
判断漏电保护器会不会切断电路，就是分析A. B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路；家庭电路的电压U=220V,人体电阻R=10kΩ=104Ω，因此通过人体的电流I===0.022A=22mA.
9、变大 不变
【解析】
[1]由图示可知，闭合开关S时，只有电阻R2接入电路，电流表A测通过灯泡L2的电流，再闭合开关S1时，两电阻并联，电流A测总电流，由于并联时总电阻变小，总电流变大，所以电流表A的示数变大；
[2]电流A1始终测通过电阻R2的电流，其示数不变，电压表始终测电源电压，其示数不变，所以电压表V示数与电流表A1示数的乘积不变．
10、6×104 2×103
【解析】
根据题意知道，人手受到的压力等于桶和水的重力之和，即F= G总 =（m水+m桶 ）g=（5kg+1kg）×10N/kg=60N，又因为手的受力面积是：S=1.0×10﹣3m2，所以，人手受到的压强是： =6×104 Pa；若桶内水的深度是：h=20cm=0.2m，则水产生的压强是：p2 =ρgh=1.0×103 kg/m3 ×10N/kg×0.2m=2×103 Pa
11、0.5310
【解析】
通过导体的电流：I＝＝＝0.5A，
由I＝可得，导体两端的电压：U＝IR＝0.5A×6Ω＝3V，
当该导体与R′＝4Ω的电阻串联连接时，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R总＝R+R′＝6Ω+4Ω＝10Ω．
12、大 小 左
【解析】
旅客站在线的右侧，当列车进站时其附近的气体流速大，压强小，远处的气体流速小，压强大，故空气对人总的压力方向向左，会发生危险．
13、G3 N -26 4.50 3.2
【解析】
（1）不管物体怎样运动，其所受重力的方向总是竖直向下的，所以，图中G3为物体A所受重力的示意图；
（2）由电源正负极可知电流从图中右侧流向左侧，结合图中导线的绕法，用右手握住螺母管，使四指环绕的方向与电流的方向相同，此时大拇指所指的方向就是螺线管的N极，即A端为N极；
（3）由图3可知，0℃在上方，液柱在0℃以下；每一个大格是10℃，则每一个小格是1℃，示数为-26℃；
（4）由图4可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧在4.50cm处，所以物体A的长度为4.50cm；
（5）由图5可知，弹簧测力计的分度值为0.2N，其示数为3.2N。
14、2.5～10 0.3～0.6
【解析】
由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测量串联电路中的电流，电压表测量滑动变阻器R2两端的电压；由电流表的量程可知，电路中的电流不能超过0.6A，则有I=≤0.6A，解得R2≥2.5Ω。由电压表的量程可知，滑动变阻器R2两端的电压不能超过3V，则有U2≤3V，解得R2≤10Ω，故滑动变阻器R2接入电路中的电阻值变化范围为：2.5～10Ω；当R2=2.5Ω时，电路中的电流为I大==0.6A；当R2=10Ω时，电路中的电流为I小==0.3A，故电流表的示数变化范围为：0.3～0.6A。
三、作图题（共7分）
15、
【解析】
重力的方向竖直向下，作用点在重心，如图矩形木块的重心在对角线的交点处，从重心竖直向下画出箭头，并标出重力的符号G，如图；
摩擦力与运动方向相反，即沿斜面向上，作用点也画在重心，符号为f，如图：
重点是重力和摩擦力的画法，关键是明白重力的方向始终竖直向下，而摩擦力沿斜面向上．
16、
【解析】
滑轮组要最省力，连在动滑轮上绳子的段数要达到最大，一定一动组成的滑轮组，n最大为3，从动滑轮开始绕绳，如图：
17、
【解析】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图所示：
四、实验题（本大题共5小题，共20分）
18、1 质量 水 加热的时间 煤油升高的温度 电热丝电阻 82.6% 煤油与环境的温度差
【解析】
探究实验一：探究不同液体吸热能力．
（1）为控制不同液体吸收的热量相同，应把两电阻丝串联接入电路中，根据串联电路电流的规律，通过的电流相同，相同时间内产生相同的热量，应控制电阻的阻值相同，即R甲＝R乙；
比较不同物质的吸热能力，要控制质量相同，故甲乙烧瓶中应装入质量相同的水和煤油．根据实验记录绘制图象2可知，升高相同的温度（31℃﹣11℃＝21℃），甲加热的时间为乙的2倍，质量相同的不同物质，升高相同的温度，加热时间长的吸热能力强，即甲容器中装的液体吸热能力强，故甲容器中装的为水；
（2）加热时间越长，物质吸收热量越多，用加热的时间反映液体吸收热量的多少；
探究实验二：探究不同电热丝发热能力
（3）电热丝通电产生的热量被质量相等的煤油吸收，在比热容和质量相同的情况下，煤油吸收的热量越多，煤油升高的温度越高，即煤油升高的温度反映液体吸收热量的多少；
（4）分析表中第一次甲、乙数据，通过导体的电流和通电时间相同，乙电热丝电阻大于甲电热丝的电阻，乙中煤油温度升高的多，故可得出：在通过导体的电流和通电时间相同时，电热丝阻值越大，导体发热越多；
（5）根据焦耳定律，第一次实验中甲电热丝产生的热量：
Q放＝I2Rt＝（1.6A）2×11Ω×21×61s＝4.32×113J；
由（1）可知，升高相同的温度，水加热的时间为煤油的2倍，即水吸收的热量为煤油的2倍，根据，在质量和升高温度相同的情况 下，比热容与吸收的热量成正比，故水的比热容为煤油的2倍，故煤油的比热容：；
煤油吸收的热量：
Q吸＝c煤油m△t＝2.1×113J/（kg•℃）×1.1kg×（37℃﹣21℃）＝3.57×113J，
故第一次实验中甲的加热效率为；；
（6）同理可求出第2次实验乙的加热效率：，发现加热效率都不相同的原因是：煤油升高的温度越高，与环境的温差越大，热量损失的越多，故加热效率越低．
19、电流太小，无法用电流表直接测出4CA
【解析】
（1）实验室有一只标有“XkΩ”的电阻，即电阻为几千欧姆，电源电压为3V，由欧姆定律，（若为1千欧姆）通过其的最大电流为0.003A，远小于电流表小量程的分度值为0.02A，无法用电流表直接测出；
（2）闭合S1，断开S2，电压表与定值电阻串联，电压表示数U=2V，定值电阻电压为3V﹣2V=1V，电压表示数为定值电阻电压的=2倍，根据分压原理，可估算出电压表自身的电阻为2×2kΩ=4kΩ；
（3）A选项中，开关向左打若能测量出待测电阻电压，则开关向右打时，电流从电压表负接线柱流入，无法测量定值电阻的电压；
B选项中，根据并联电路各支路互不影响，开关断开与闭合时，电压表示数不变，无法测待测电阻的电压；
C选项中，开关向上打和向下打，待测电阻和定值电阻分别与电压表串联，电压表示数分别为UX、U1，由串联电路电压的规律可分别求出两电阻的电压为：UX=U﹣U1，U0=U﹣U2，
根据分压原理有：=﹣﹣﹣﹣﹣①
=﹣﹣﹣﹣﹣﹣②，
因U、U1、U2、R0为已知量，由①②可求出待测电阻；C可行；
D选项中，只能测量出待测电阻与串联时的电压，不可行；
（4）对上面的C方案，
A．若改变电源电压，则可得出不同的电压值，由①②可得出几组电阻值，可取平均值减小误差；可行；
B．将R0换成50Ω的定值电阻，由①②只能测量出一个电阻值，不可行；
C．将电压表换成“0〜0.6A”的电流表，因电源电压已知，S2打到上端时，也只能测量出一个电流值，求出一个电阻值，不可行；故A正确。
20、橡皮膜凸起 液体对容器底部有压强 U型管两端液面高度差 A 橡皮膜凹陷程度不明显 只能探究液体向上的压强
【解析】
（1）甲装置，没有倒水时，橡皮膜是平的，向装置中加入一定量的水，水对橡皮膜有向下的压力，观察到橡皮膜向外凸，这说明液体对容器底有压强；
（2）压强计是通过U形管中液面的高度差来反映被测压强大小的．，液面高度差越大，液体的压强越大，如果被测压强大小相同，U形管中液体密度越小，液面高度差越大，为了使实验现象更明显，小明应该选择染色的酒精装入U形管中，故A正确．
（3）丙装置在水中橡皮膜向内凹，现象不容易观察，同时该装置只能探究液体向上的压强，无法探究压强与方向的关系．
21、 B 灯泡的实际功率太小 0.22 0.7 55
【解析】
（1）电压表选用小量程与灯并联，如下所示：
（2）为了保护电路，小珠正确连接电路后，应将滑片移动到B，然后闭合开关；在第1次实验中小灯泡的实际功率： ＝0.5V×0.10A＝0.05W，灯不亮的原因是：实际功率过小；第2次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.22A；由表格数据知：小灯泡的额定功率为： ＝2.5V×0.28A＝0.7W；由表中第（1）次数据根据串联电路的规律和欧姆定律，变阻器的电阻为： ，所以滑动变阻器的最大阻值至少是55Ω。
22、 右 C 0.7
【解析】
（1）根据甲图电路图，从电源正极将各元件逐个顺次连接，电压表与灯泡并联．因灯泡额定电压2.5V，电阻约8Ω，则通过灯泡的电流约0.3A，所以电压表和电流表都使用小量程，且要注意正负极接线柱．如图：
（2）闭合开关前应把滑动变阻器滑片调到阻值最大的一端．因滑动变阻器接的是左下端，所以阻值最大则应将滑片置于最右端．
（3）闭合开关，灯泡不发光，电流表的示数为零，说明电路中发生断路现象．电压表的示数为3V，即相当于电压表测电源电压，则说明与电压表并联的元件断路，即灯泡断路．故C符合题意．
（4）电流表分度值为0.02A，则示数为0.28A．小灯泡额定电压为2.5V，则其额定功率为P=UI=2.5V×0.28A=0.7W．
五、计算题（本大题共2小题，共13分）
23、 (1) 6.6×105J 6×104J (2) R=
【解析】
(1)每分钟该电动机消耗的电能： W总=UIt=220V×50A×60s=6.6×105J；
每分钟产生的热量：Q=I2Rt=(50A)2×0.4Ω×60s=6×104J，
(2)因为W=UIt Q=Rt = 得=1- ，=1-解得R=
24、（1）30m（2）25W
【解析】
（1）由v＝知道，行驶60s的路程是：s＝vt＝0.5m/s×60s＝30m；
（2）此过程中牵引力所做的功是：W＝Fs＝50N×30m＝1500J，
牵引力的功率是：P＝＝25W。
六、综合能力题（本大题共3小题，共18分）
25、二次 5.04×105 J
【解析】
（1）电能要消耗一次能源才能得到，属于二次能源，很清洁环保．
（2）将电水壶装满后，水的体积：
V=1.5L=1.5dm3=1.5×10-3m3，
由可得，水的质量：
m=ρV=1.0×103kg/m3×1.5×10-3m3=1.5kg，
在一个标准大气压下水的沸点是100℃，则水所需吸收热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×1.5kg×（100℃-20℃）=5.04×105J；
答：（1）（1）电能要消耗一次能源才能得到，属于二次能源；
（2）如果将电水壶装满后，把20℃的水烧开，水吸收热量是5.04×105J；
26、（1）bc；（2）C；（3）1
【解析】
试题分析：（1）材料分为金属材料、硅酸盐材料、有机高分子材料（即合成有机高分子材料、天然有机高分子材料）进行分析；
（2）逐个分析选择项中的情景，利用对应的物理与化学知识确定选择项的正误，从而可以得到答案；
（3）先根据Q放=mq求汽油完全燃烧放出的热量，又知道汽油完全燃烧放出的能量的40%转化为牵引力做功，
根据s=vt求出汽车通过的路程，最后根据W=Fs的变形公式F=求出汽车受到的牵引力．
解：
（1）a、钢铁外壳属于金属材料，不符合题意；
bc、合成纤维材质的安全气囊和橡胶轮胎属于合成有机高分子材料（简称合成材料），符合题意；
d、羊毛坐垫属于天然有机高分子材料，不符合题意；
故选：bc．
（2）A、汽车轮胎与地面间的摩擦在很多情况下是有益的，如：主动轮与地面间的摩擦是汽车前进的动力；前轮与地面的摩擦力可以改变汽车前进的方向，故A错误；
B、乙醇属可再生能源，由于燃烧产物是水与二氧化碳，使用其作燃料能有效地缓解环境污染，并不能能提高发动机的效率，故B错误；
C、橡胶老化属于氧化反应，但是反应比较缓慢，属于缓慢氧化，故C正确；
D、汽车在同一档位行驶，输出功率不变，根据P=Fv可知，载重后速度变慢了，说明牵引力变大了，故D错误．
故选：C．
（3）1kg汽油完全燃烧放出的热量：
Q放=mq=1kg×4.6×107J/kg=4.6×107J；
由题意知，汽车发动机牵引力做的功：
W有=Q放×40%=4.6×l07J×40%=1.84×107J，
行驶时间t=10min=h，
由v=得，汽车通过的路程：
s=vt=60km/h×h=10km=1×104m，
由W有=Fs得，汽车受到的牵引力：
F===1N，
故答案为：（1）bc；（2）C；（3）1．
27、运动 0.4m/s 2500Pa
【解析】
（1）扫地机器人扫地时，扫地机器人和地板发生了位置的变化，所以以扫地机器人为参照物，地板是运动的．
（2）半分钟里沿直线匀速前进了12m，则速度为V=0.4m/s.
（3）P==2500
电流/A
通电时间/min
电阻/Ω
初温/℃
末温/℃
第一次
甲
1．6
21
11
21
37
乙
1．6
21
31
21
63
第二次
甲
1．6
31
11
21
44
乙
1．6
31
31
21
76
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
