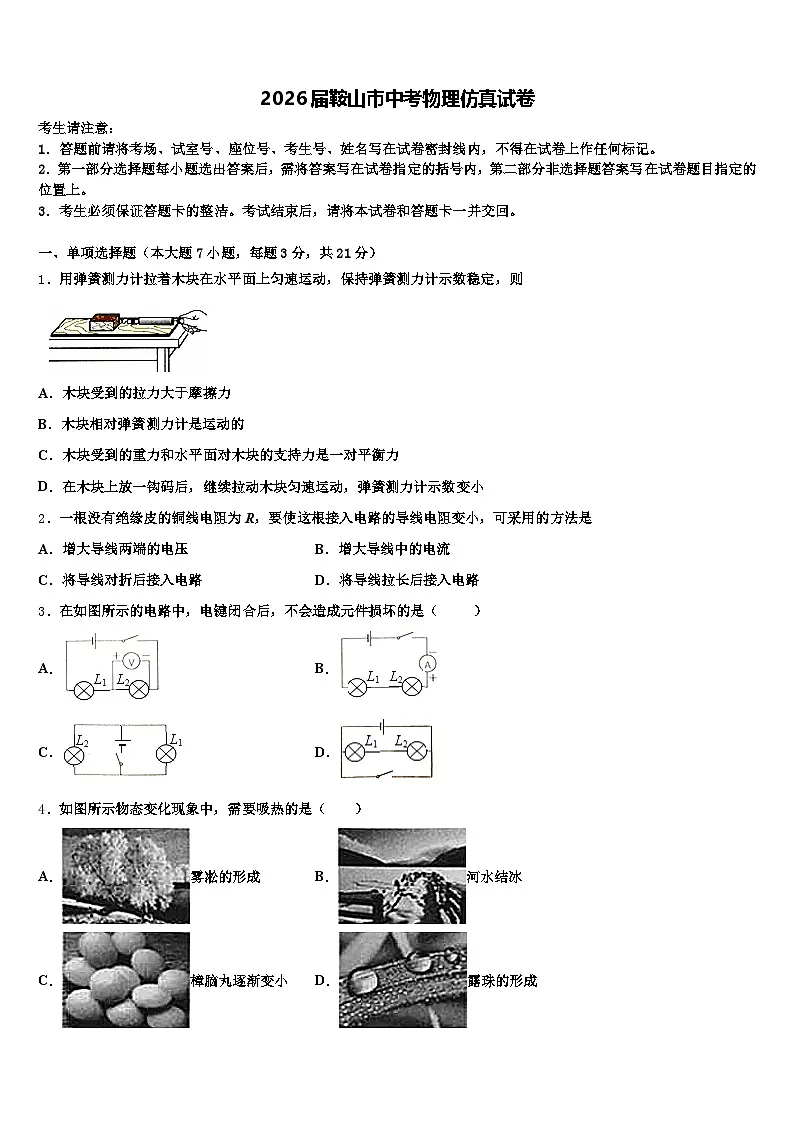

2026届鞍山市中考物理仿真试卷（含答案解析）

这是一份2026届鞍山市中考物理仿真试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则
A．木块受到的拉力大于摩擦力
B．木块相对弹簧测力计是运动的
C．木块受到的重力和水平面对木块的支持力是一对平衡力
D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小
2．一根没有绝缘皮的铜线电阻为R，要使这根接入电路的导线电阻变小，可采用的方法是
A．增大导线两端的电压B．增大导线中的电流
C．将导线对折后接入电路D．将导线拉长后接入电路
3．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（ ）
A．B．
C．D．
4．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成B．河水结冰
C．樟脑丸逐渐变小D．露珠的形成

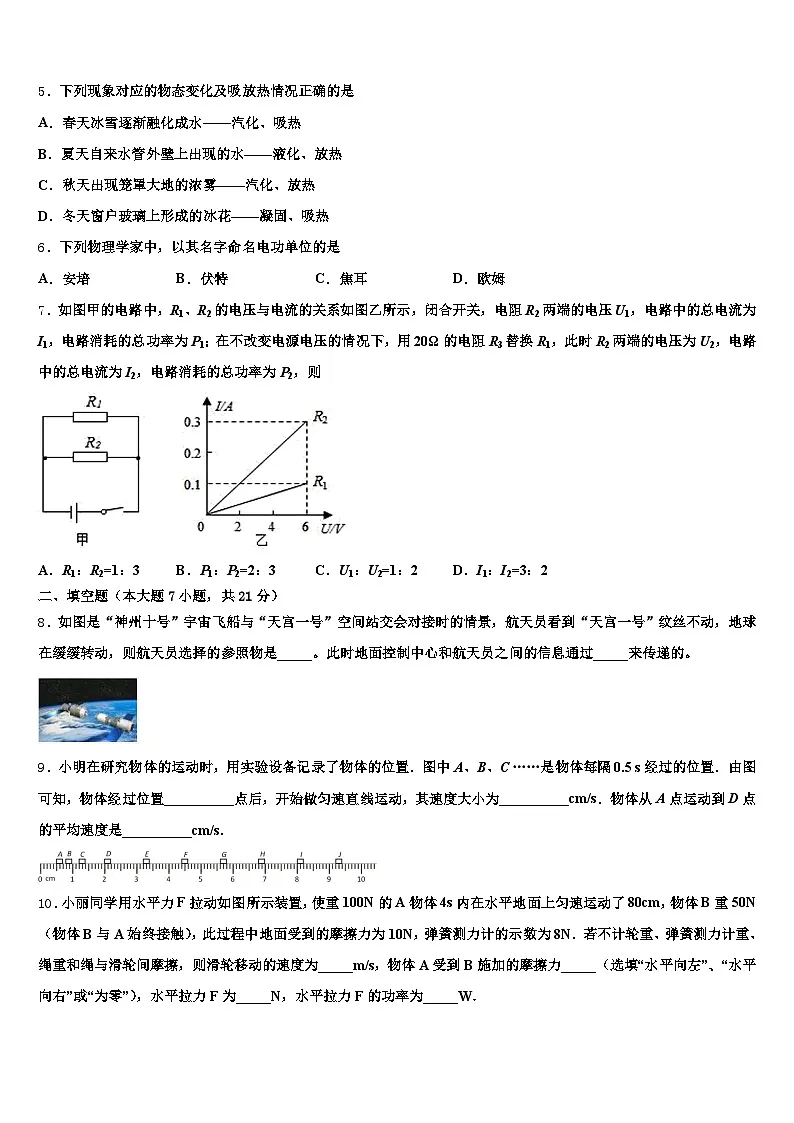

5．下列现象对应的物态变化及吸放热情况正确的是
A．春天冰雪逐渐融化成水——汽化、吸热
B．夏天自来水管外壁上出现的水——液化、放热
C．秋天出现笼罩大地的浓雾——汽化、放热
D．冬天窗户玻璃上形成的冰花——凝固、吸热
6．下列物理学家中，以其名字命名电功单位的是
A．安培B．伏特C．焦耳D．欧姆
7．如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压U1，电路中的总电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用20Ω的电阻R3替换R1，此时R2两端的电压为U2，电路中的总电流为I2，电路消耗的总功率为P2，则
A．R1：R2=1：3B．P1：P2=2：3C．U1：U2=1：2D．I1：I2=3：2
二、填空题（本大题7小题，共21分）
8．如图是“神州十号”宇宙飞船与“天宫一号”空间站交会对接时的情景，航天员看到“天宫一号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是_____。此时地面控制中心和航天员之间的信息通过_____来传递的。
9．小明在研究物体的运动时，用实验设备记录了物体的位置．图中A、B、C ……是物体每隔0.5 s经过的位置．由图可知，物体经过位置__________点后，开始做匀速直线运动，其速度大小为__________cm/s．物体从A点运动到D点的平均速度是__________cm/s．
10．小丽同学用水平力F拉动如图所示装置，使重100N的A物体4s内在水平地面上匀速运动了80cm，物体B重50N（物体B与A始终接触），此过程中地面受到的摩擦力为10N，弹簧测力计的示数为8N．若不计轮重、弹簧测力计重、绳重和绳与滑轮间摩擦，则滑轮移动的速度为_____m/s，物体A受到B施加的摩擦力_____（选填“水平向左”、“水平向右”或“为零”），水平拉力F为_____N，水平拉力F的功率为_____W．

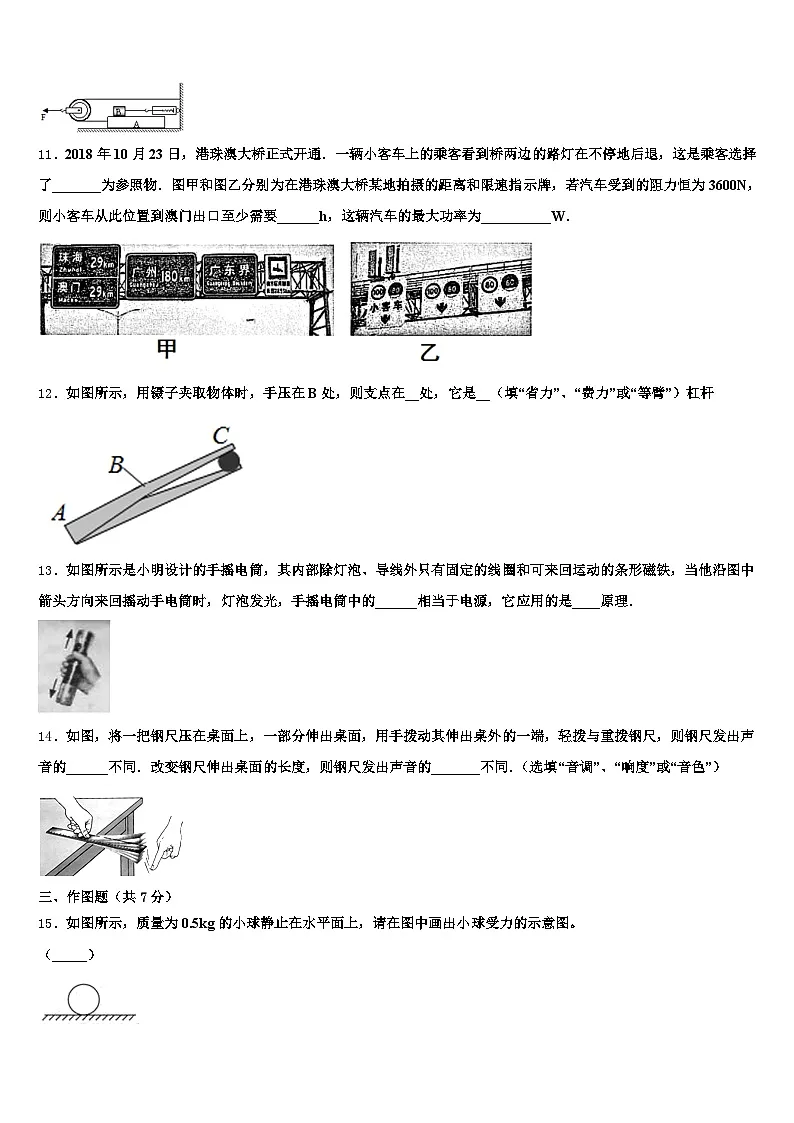

11．2018年10月23日，港珠澳大桥正式开通．一辆小客车上的乘客看到桥两边的路灯在不停地后退，这是乘客选择了_______为参照物．图甲和图乙分别为在港珠澳大桥某地拍摄的距离和限速指示牌，若汽车受到的阻力恒为3600N，则小客车从此位置到澳门出口至少需要______h，这辆汽车的最大功率为__________W．
12．如图所示，用镊子夹取物体时，手压在B处，则支点在__处，它是__（填“省力”、“费力”或“等臂”）杠杆
13．如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中的______相当于电源，它应用的是____原理．
14．如图，将一把钢尺压在桌面上，一部分伸出桌面，用手拨动其伸出桌外的一端，轻拨与重拨钢尺，则钢尺发出声音的______不同．改变钢尺伸出桌面的长度，则钢尺发出声音的_______不同．（选填“音调”、“响度”或“音色”）
三、作图题（共7分）
15．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。
（_____）
16．根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A′B′．
（___）
17．2012年6月，我国自主设计的载人潜水器“蛟龙号”，实验下潜7000m达到一个新的深度．试验经历了以下主要过程：母船用新型的吊装设备将潜水器投放到海中；潜水器缓慢竖直下潜和上升；吊装设备将潜水器吊上母船．如图是母船的吊装设备的示意图，图中虚线框中是滑轮组（未画出），电动机拉放滑轮组绳子自由端，挂钩挂着潜水器．吊装设备缓慢地将潜水器投放到海中，然后，潜水器下潜用时t1=6h，到达7000m出停留t2=0.5h，上升用时t3=3.5h．潜水器上升到海面后，挂钩挂着潜水器离开水面后，缓慢匀速竖直上升高度h=6m，在这个过程中电动机拉滑轮组绳子自由端的拉力F1=5.5×104N，滑轮组的机械效率η=80%．
已知潜水器总质量（含潜水员）m=2.2×104kg，体积V=20m3，水的密度ρ1=1.0×103kg/m3，海水的密度ρ2=1.03×103kg/m3，g取10N/kg．不计绳和挂钩的质量，不考虑空气阻力，不考虑潜水器离开海面后海水对潜水器质量的影响．求：
（1）吊装设备将潜水器投放至刚被海水浸没时，挂钩的拉力是多大？
（2）潜水器从开始下潜到返回海面的整个过程中，平均速度是多少米/秒？
（3）滑轮组中，与动滑轮相连的绳子是多少段？
四、实验题（本大题共5小题，共20分）
18．实验桌上有如图所示的实验装置（其中的透明玻璃相当于平面镜），还提供了相同大小的中国象棋棋子18个，9个为红色， 9个为绿色。小军用这些器材进行了实验探究，主要实验步骤如下：
①将两个叠放的红棋子作为物体放在平面镜前面的白纸上，在平面镜后面改变两个叠放的绿棋子的位置，使得从不同角度观察，两个绿棋子与物体的像重合，并记录实验数据。
②在两个叠放的红棋子上增加一个红棋子，不改变其位置，在平面镜后面不改变绿棋子的位置，而是在两个叠放的绿棋子上增加绿棋子的个数，直到从不同角度观察，绿棋子与物体的像重合，并记录实验数据。
③再增加叠放红棋子的个数，仿照步骤②，做四次实验。
请根据以上叙述回答下列问题：
（1）根据以上实验步骤可知，小军探究的是物体在平面镜中所成像的大小与_________的关系；
（2）实验过程中，叠放的绿棋子与红棋子的像很难完全重合，其原因可能是：________ 。
19．在探究“光的反射定律"实验时，进行如图所示的实验操作．
小明让光线贴着垂直于镜面的纸板沿AO方向射向镜面，反射光沿OB方向射出，并用量角器测量入射角和反射角的大小，如图甲所示．
(1)小明能看到入射光线是因为光在纸板发生了___________．
(2)为验证反射角与入射角的关系，小明应该多次改变______，记录多组数据．实验数据见表格，小明发现记录的某一个反射角错误，此反射角应为_______．
(3)若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板上__________(能/不能)看到反射光线，反射光线与入射光线________(在/不在)同一平面内，此时通过平面镜观察纸板，则看到的像应为丙图中的___________(选填“①”、“②”或“③”)，此像为__________(虚像/实像)．
20．在探究影响压力作用效果的因素时，某小组的同学利用小桌、海绵和砝码等器材，进行了如下图所示的实验．

（1）甲图和乙图相比，相同的因素是____________，不同的因素是____________．比较甲、乙两图，可得出的结论是_____________．
（2）为了完成整个实验，同学们提出了如下的几种方案，你认为最合理的是________（填序号）．
①将乙图中的砝码取下来，将看到的实验现象和甲图中的对比．
②将甲图中的小桌翻过来，桌面朝下，并将看到的实验现象和乙图中的对比．
③将乙图中的小桌翻过来，桌面朝下，再将取下来的砝码放在小桌上，并将看到的实验现象和乙图中的对比．
21．探究磁体与通电螺线管周围的磁场
（1）小明用小磁针探究磁体周围磁场如图1所示，实验时将小磁针先后放在条形磁体周围不同位置处，记录小磁针在各处静止时N极的指向．通过实验可知，磁场具有方向，磁场中各点的磁场方向一般______（选填“相同”或“不同”）．
（2）小红用铁屑探究磁体周围的磁场如图2所示
①将玻璃板平放在磁体上，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，铁屑由于______会与玻璃杯分离，铁屑在磁场中被_______成一个个小磁针，从而在磁场中有序地排列起来．观察铁屑的分布情况，利用铁屑将原来_________（存在/不存在）的磁场显示出来．
②再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向．
22．现用一个瓶口扎有橡皮膜的空塑料药瓶和装有水的柱形透明容器，探究液体内部压强特点。
（1）将药瓶竖直浸入水中，一次瓶口朝上，一次瓶口朝下，观察到的现象是_______，说明液体内部向各个方向都有压强。
（2）保证两次药瓶在水中的位置相同，观察到瓶口朝下的药瓶的橡皮膜凹陷的程度更____（填“小”或“大”），说明液体压强______________。
（3）若拿着开口朝下时的装置从山下到山上（保证药瓶在水中的位置不变），观察到橡皮膜凹陷程度___（填“变大”“不变”或“变小”）。
五、计算题（本大题共2小题，共13分）
23．如图所示，用滑轮组匀速提起放在地面上边长为20cm，质量为100kg的重物，拉力做功的功率为1200W，重物上升的速度为1m/s。（不计绳重和摩擦力）求：
当物体静止在地面上时对地面的压强；作用在绳子自由端的拉力为多大；滑轮组的机械效率为多大；若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为多少。
24．重庆轨道2号线在李子坝站“穿”楼而过，如图，山城的复杂地形造就了全国绝无仅有的震撼景象．若列车发动机的功率为为370kW，长度为120m，行驶速度为25m/s，该 居民楼长度为130m，则在列车穿过居民楼的过程，求：
列车所花的时间为多少秒？列车发动机做的功为多少焦耳？
六、综合能力题（本大题共3小题，共18分）
25．如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R1为电阻箱,R2 是热敏电阻,其阻值随温度变化图线如图乙．当继电器线圈中的电流大于或等于 15mA时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作．若电阻 R1 调到150Ω,室温升至t 时恰能接通受控电路
（1）若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度
（2）若要在较高温度下接通受控电路,应将 R1 的阻值适当__________________（选填“增大”或“减小”）．
（3）通过计算说明,接通受控电路时的温度t 为多少℃_______?
26．如图所示，电源电压恒定为24V，灯泡L上标有“12V 9.6W”的字样，灯泡L的电阻值恒定，滑动变阻器R1的最大阻值为100Ω，电压表量程为0～15V，电流表量程为0～0.6A，图中虚线框内接有一只30Ω的定值电阻R2（未画出）．已知：①闭合S1和S3，断开S2时，调节R1，使其接入电路的阻值为10Ω，此时电路的总功率为14.4W；②闭合S1和S2，断开S3，调节R1，当电压表示数为15V时，电流表读数为0.2A．
请根据题意计算推理，画出R2在虚线框内连接的完整电路．闭合S1和S2，断开S3，移动滑动变阻器的滑片P的过程中，小灯泡的最小功率是_____W．计算：当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围是多少？_______
27．蒸蛋器是采用通电发热盘加热水后，利用盘内产生水蒸气把鸡蛋蒸熟的，如图所示．
(1)鸡蛋煮熟过程中温度升高，内能增加，是通过_____方式实现的．
(2)在标准大气压下，向蒸蛋器内加入质量未50g初温为20℃的水，通电后将水加热至沸腾，在上述过程中，水的内能增加了_____J〔c水=4.2×103J/(kg·℃)〕．
(3)在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，家中电能表(如图)指示灯闪烁了96次，则此蒸蛋器的功率为_____W．
(4)与传统的煮蛋相比，用蒸蛋器蛋要熟得快些，主要原因是_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．由于木块是匀速运动的，所受到的拉力与摩擦力是一对平衡力，大小相等，所以A错；
B．以测力计为参照物，木块的位置没有发生相对变化，所以是静止的，B错；
C．重力和支持力大小相等、方向相反，作用在同一个物体上，作用在同一条直线上，所以它们是平衡力，C正确；
D．放一钩码后，木块对平面的压力增大，摩擦力也会增大，但木块仍匀速运动，所以测力计的示数等于摩擦力的大小会增大，所以D错．
2、C
【解析】
影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越短、横截面积越大电阻越小．故选C.
3、C
【解析】
电压表应并联在用电器两端，可以直接接在电源两极上；电流表必须与用电器串联，不能直接接在电源两极上。电流表和电压表都要求电流要“正进负出”。同时注意电源短路是不能出现的。
【详解】
A、图中电压表与灯L2并联，但接线柱接反了，指针会出现反偏，容易损坏电压表，不合题意；
B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电流表，不合题意；
C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，符合题意；
D、图中电键闭合后，形成电源短路，会损坏电源，不合题意。
故选：C。
本题中涉及到了我们在连接电路时容易出现的一些错误连接，并注意分析这种错误所对应可能出现的后果，有一定综合性。
4、C
【解析】
A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；
B．河水结冰，是液体凝固成固体的现象，需要放热，不符合题意；
C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．
D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．
5、B
【解析】
A．春天，冰雪融化是物质由固态变成液态的熔化过程，熔化吸热，故A错误；
B．夏天，自来水管外壁上出现的水是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故B正确；
C．秋天，出现笼罩大地的浓雾是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故C错误；
D．冬天，窗户玻璃上形成的冰花是气态的水蒸气直接变成固态的冰，是凝华现象，凝华放热，故D错误．
6、C
【解析】
A．安培是电流的基本单位，故不符合题意；
B．伏特是电压的基本单位，故不符合题意；
C．焦耳是功和各种能量的基本单位，也是电功的单位，故符合题意；
D．欧姆是电阻的基本单位，故不符合题意．
7、B
【解析】
由电路图知道，R1、R2 并联，电源电压不变，由并联电路的电压特点知道U1 ：U2 =1：1，故C错误；由R1 的图像知道，当它两端电压为6V时，通过它的电流I1′=0.1A，由I=U/R知道，R1 的阻值是：R1 =U/I1′=6V/0.1A=60Ω，由R2 的图像知道，当它两端电压为6V时，通过它的电流为I2′=0.3A，所以，R2的阻值是：R2 =U/I2′=6V/0.3A=20Ω，即R1 ：R2 =60Ω：20Ω=3：1，故A错误；设该电路电源电压U=6V，由图乙知道，R1 支路中的电流I1′=0.1A，R2 支路中的电流I2′=0.3A，则干路上的电流是：I1 =I1′+I2′=0.1A+0.3A=0.4A，所以，电路消耗的总功率是：P1 =UI1 =6V×0.4A=2.4W；当用20Ω的电阻R3 替换R1时，R3 支路中的电流是：I3 =U/R3=6V/20Ω=0.3A，此时干路上的电流是：I2 =I3 +I2 ′=0.3A+0.3A=0.6A，则电路消耗的总功率是：P2 =UI2 =6V×0.6A=3.6W，即P1：P2 =2.4W：3.6W=2：3，I1 ：I2 =0.4A：0.6A=2：3，故B正确，D错误，故选B．
二、填空题（本大题7小题，共21分）
8、宇宙飞船 电磁波
【解析】
“神州十号”宇宙飞船与“天宫一号”空间站交会对接成功后，“天宫一号”和“神舟十号”飞船的位置不变，“神舟”飞船内的航天员看到“天宫一号”纹丝不动，航天员选择的参照物是宇宙飞船；航天员与地面控制中心之间的信息交流靠电磁波传递的。
9、D 2.40 1.00
【解析】
由照片可以看出，从位置A至D小球在相等时间内的路程不相等，越来越大，所以小球在AD段做变速直线运动；从D点至J点间任意两相邻点间距均为1.2cm，说明相同时间内通过的路程相等，所以物体经过位置D点后；由图可以看出：小球在D点的位置坐标为2.00cm，在E点的位置坐标是3.20cm，则小球由D到E的路程为s=1.20cm，D到E所用的时间t=0.5s；从D点运动到E点的速度位；小球在A点的位置坐标为0.50cm，在D点的位置坐标是2. 00cm，则小球由A到D的路程为s=1.50cm，A到D所用的时间t=1.5s；从A点运动到D点的平均速度位
10、0.1 水平向右 36 3.6
【解析】
（1）滑轮为动滑轮，滑轮移动的速度等于物体移动速度的二分之一；
（2）根据力的作用的相互性得出物体A受到B施加的摩擦力的大小及方向；
（3）物体A受到向左的拉力等于地面对A的摩擦力f地加上物体A受到B施加的摩擦力fA；而滑轮为动滑轮，滑水平拉力F为F左的2倍，据此计算水平拉力F的大小；然后利用计算功率．
【详解】
（1）物体移动的速度，滑轮移动的速度
；
（2）因为力的作用是相互的，相互作用力大小相等，方向相反，而物体B受到A的摩擦力
，所以，物体A受到B施加的摩擦力，方向水平向右．
（3）物体A受到向左的拉力等于地面对A的摩擦力f地加上物体A受到B施加的摩擦力fA，，滑轮为动滑轮，水平拉力F为F左的2倍，故
则拉力做功功率；
本题考查了使用滑轮时速度、功、功率的计算，知识点多、题图复杂，要求灵活运用所学知识．
11、小客车 0.29 1×105
【解析】
小客车行驶时，两边的路灯相对于小客车的位置不断发生变化，所以乘客选择了以小客车为参照物；由交通标志牌可知，小客车在此路段限速v=100km/h，此处到澳门出口的距离是29km，由v=可得，小客车从此位置到澳门出口至少需要时间：t===0.29h；由P===Fv得，这辆汽车的最大功率：P=Fv最大=F阻v最大=3600N×m/s=1×105W．
12、A；费力
【解析】
试题分析：
用镊子夹取物体时，手压在B处，则支点在A点，动力臂小于阻力臂，镊子是费力杠杆．
考点：杠杆的分类
13、线圈 电磁感应
【解析】
根据题意可知，内部有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，可以判断为，运动时，线圈相当于切割了磁感线运动，为电磁感应现象，所以产生了电流；内部的线圈和磁铁共同组成了电源．
14、响度 音调
【解析】
[1]轻拨与重拨钢尺，会导致钢尺振动幅度不同，响度就不同；
[2]改变钢尺伸出桌面的长度，用同样大小的力拨动其伸出桌面的一端，这样会导致钢尺振动的快慢不同，即发声音调不同。
三、作图题（共7分）
15、
【解析】
小球重力G＝mg＝0.5kg×9.8N/kg＝4.9N，小球受竖直向下的重力G＝4.9N，竖直向上的支持力F，它们是一对平衡力，F＝G＝4.9N，从小球的重心沿力的作用线，作出重力G与支持力F示意图，如下图所示：
16、
【解析】
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
【详解】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图:
17、（1）（2）（3）n="5"
【解析】
（1）潜水器刚被海水浸没时，潜水器受到水的浮力和自身重力以及挂钩的拉力．浮力向上，拉力向上，重力向下，根据二力平衡，拉力加浮力等于重力
潜水器总重
所以挂钩拉力等于
（2）潜水器下潜时间t1=6h，t2=0.5h，上升用时t3=3.5h，总时间是
下潜深度7000m，上升也是7000m，总路程是14000m 所以
（3）离开水面上升过程，已经没有浮力，上升h=6m，有用功
假设有N段绳子，则有绳自由端上升Nh高度，总功
机械效率
解得N=5
本题考查知识点多，题目陈述也比较长，但是问题的设计思路很直接，难度不高，纸老虎而已．
四、实验题（本大题共5小题，共20分）
18、物体大小 玻璃板有一定的厚度
【解析】
（1）根据以上实验步骤可知，小军保持物体到玻璃板的距离不变，改变了物体(叠放的红棋子)的大小再次试验，所以实际探究的是物体在平面镜中所成像的大小与物体大小的关系；
（2）在实验过程中，由于玻璃板有一定的厚度，会发生两次反射，所以导致绿棋子与红棋子很难完全重合。
19、漫反射 入射角 15° 不能 在 ③ 虚像
【解析】
(1) 小明能看到入射光线 ，是因为让光线贴着垂直于镜面的纸板射向镜面，由于纸板表面比较粗糙，所以发生了漫反射；
（2）在验证反射角与入射角的关系时，为了避免偶然性，小明应该多次改变入射角进行多次实验；根据反射定律知道，反射角等于入射角，所以当入射角是15°时，反射角应为15°；
（3）根据光的反射定律知道，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，所以，若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，但不能在纸板上看到反射光线；此时通过平面镜观察纸板，由于物像关于镜面对称，所以，看到的图象应为丙图中的③，且为虚像．
20、受力面积 压力大小 受力面积一定时，压力越大压力作用效果越明显 ③
【解析】
（1）甲图和乙图相比，相同的因素是受力面积，不同的因素是压力大小．比较甲、乙两图，可得出的结论是受力面积一定时，压力越大压力作用效果越明显；
（2）①将乙图中的砝码取下来，甲乙相比，受力面积和压力都相同，不合理；
②将甲图中的小桌翻过来，桌面朝下，与乙图相比，受力面积和压力都不相同，故不合理；
③将乙图中的小桌翻过来，桌面朝下，再将取下来的砝码放在小桌上，压力不变，只改变受力面积，故可研究压力作用效果与受力面积的关系，合理；
故最合理是③．
21、不同 惯性 磁化 存在
【解析】
(1)磁场是有方向的，在磁场的不同位置，其磁场方向一般不同．
(2) 轻轻敲击玻璃板，玻璃板振动，铁屑由于惯性仍保持静止会与玻璃杯分离，铁屑在磁场中会被磁体磁化，成为一个个小磁针，从而在磁场中有序地排列起来．
磁场虽然看不到、摸不着，但客观存在于磁体周围空间，从铁屑分布情况可以看出磁场的大致分布情况，铁屑分布较密的地方磁场较强，铁屑分布较疏的地方磁场较弱．
22、橡皮膜都向内凹 大 随深度的增加而增大 变小
【解析】
（1）将药瓶竖直浸入水中，一次瓶口朝上，一次瓶口朝下，可以看到橡皮膜都向内凹，说明液体内部向各个方向都有压强；
（2）橡皮膜朝下时，浸入液体的深度大，橡皮膜向内凹的更大，说明在液体密度一定时，液体压强随深度的增加而增大；
（3）因为大气压随高度的增加而减小，当从山下到山上，加在水面上的大气压减小，从而传到橡皮膜的压强变小，所以橡皮膜凹陷程度变小。
五、计算题（本大题共2小题，共13分）
23、（1）2.5×104Pa；（2）400N；（3）83.3%；（4）800N。
【解析】
（1）物体静止在地面上时对地面的压力：F压＝G＝mg＝100kg×10N/kg＝1000N，
受力面积：S＝（0.2m）2＝0.04m2，
则物体对地面的压强：p＝；
（2）由图知，n＝3，则绳端移动的速度：v＝3v物＝3×1m/s＝3m/s，
由P＝可得绳子自由端的拉力： ；
（3）滑轮组的机械效率：。
（4）不计绳重和摩擦力，绳子自由端的拉力：F＝（G+G动），
则动滑轮重力：G动＝3F﹣G＝3×400N﹣1000N＝200N，
匀速提起2200N的重物时，作用在绳子自由端的拉力：
F′＝（G′+G动）＝（2200N+200N）＝800N。
答：（1）当物体静止在地面上时对地面的压强为2.5×104Pa；
（2）作用在绳子自由端的拉力为400N；
（3）滑轮组的机械效率为83.3%；
（4）若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为800N。
24、10s 3.7×106J
【解析】
(1)列车穿过居民楼时通过的路程：s＝L车L居民楼＝120m130m＝250m，由v＝可得，列车穿过居民楼的时间：t＝ ＝10s；(2)由P＝可得，列车电动机做的功：W＝Pt＝370×103W×10s＝3.7×106J.
点睛：（1）列车穿过居民楼的路程等于车长加上居民楼的长度，又知道列车行驶的速度，根据v＝求出列车穿过居民楼的时间；（2）知道电动机的功率和工作时间，根据W＝Pt求出列车电动机做的功．
六、综合能力题（本大题共3小题，共18分）
25、6 增大 30
【解析】
（1）空调消耗的电能：W=Pt=2kW×3h=6kW•h=6度；
（2）由电路图可知，R1和R2串联，电路总电阻等于各个电阻之和，R2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R1的阻值适当增大；
（3）)由I=可得，电路启动时的总电阻：R总===400Ω，因串联电路中总电阻等于各分电阻之和，所以，此时热敏电阻的阻值：R2=R总−R1=400Ω−150Ω=250Ω，对照图乙数据可知，此时的启动温度是30℃．
26、 0.6 10～50 Ω
【解析】
（1）由题知，灯泡的额定电压和额定功率，由可得灯泡电阻：
；情形①中，闭合S1和S3、断开S2时，R1与串联虚线框部分串联，由计算此时电路的总电阻：，因串联电路中总电阻等于各分电阻之和，且R1接入电路的阻值为10Ω，所以，此时R1与R2串联；情形②中，闭合S1和S2、断开S3，虚线框部分、灯泡、R1串联，电压表测R1两端两端电压，电流表测电路中电流，此时灯泡与虚线框部分的总电压：，此时灯泡与虚线框部分接入电路的总电阻值：，由①②两种情形知，电阻R2即要在闭合S3时连入电路，又要在闭合S2时与灯串联，由此可知R2的位置如图所示：
（2）闭合S1和S2，断开S3，R2、灯泡、R1串联，当滑动变阻器两端电压最大时，电路中电阻最大，电流最小时，灯泡功率最小，此时R2两端电压：，
灯泡两端电压：，由 可得灯泡的最小功率：；
（3）由图可知，当闭合所有开关时，R2、R3连入电路中，电压表量程为0～15V，电流表量程为0～0.6A，为保证电路安全，电路中电流最大0.6A，此时滑动变阻器连入阻值最小，，当电压表示数为15V时，滑动变阻器连入阻值最大，由串联电路特点知，此时电路中的电流：
，所以滑动变阻器连入的最大值为：
，所以滑动变阻器接入电路的阻值范围为：10Ω～50Ω．
故答案为 (1). (2). 0.6 (3). 10～50 Ω
【点睛】本题考查了串联电路特点、欧姆定律公式和电功率公式的应用，关键是通过计算，根据电路特点判断R2所在的位置．
27、热传递 1.68×104 300 水蒸气遇冷液化放热
【解析】
（1）蒸蛋器在工作时将电能转化为水的内能，使水的温度升高汽化为水蒸气，水蒸气上升遇到鸡蛋，通过热传递方式使蛋的温度升高，内能增加；
（2）水吸收的热量：Q吸=cm△t=4.2×103J/(kg•℃)×0.05kg×(100℃-20℃)=1.68×104J，水增加的内能等于水吸收的热量等于1.68×104J．
（3）由电能表铭牌可知，电能表闪烁96次消耗的电能：W=kW•h×96=0.03kW•h，蒸蛋器的功率：P===0.3kW=300W．
（4）蒸蛋器在工作时将电能转化为水的内能，使水的温度升高汽化为水蒸气，水蒸气上升遇到鸡蛋，一方面通过热传递使蛋的温度升高，另一方面水蒸气遇冷的鸡蛋液化成小水珠，液化放热，鸡蛋有两个途径得到热量，鸡蛋更容易蒸熟．
序号
入射角
反射角
1
15°
75°
2
30°
30°
3
40°
40°
