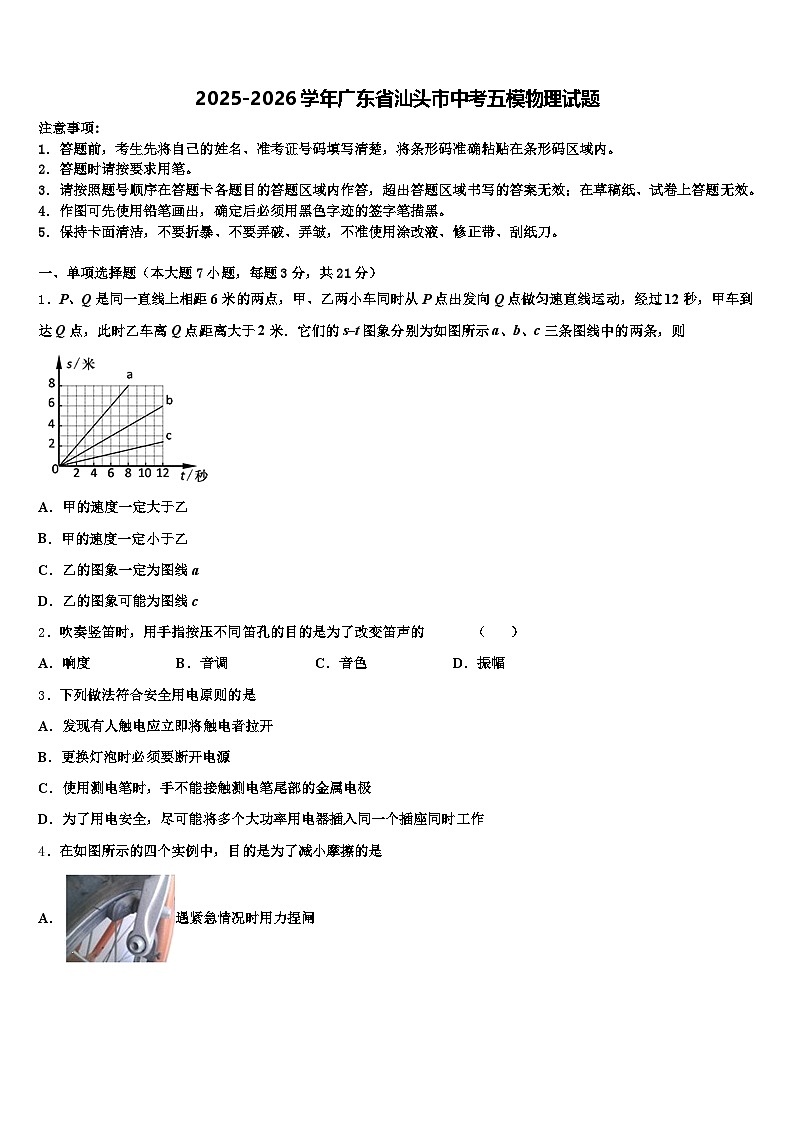

2025-2026学年广东省汕头市中考五模物理试题（含答案解析）

这是一份2025-2026学年广东省汕头市中考五模物理试题（含答案解析），共18页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．P、Q是同一直线上相距6米的两点，甲、乙两小车同时从P点出发向Q点做匀速直线运动，经过12秒，甲车到达Q点，此时乙车离Q点距离大于2米．它们的s–t图象分别为如图所示a、b、c三条图线中的两条，则
A．甲的速度一定大于乙
B．甲的速度一定小于乙
C．乙的图象一定为图线a
D．乙的图象可能为图线c
2．吹奏竖笛时，用手指按压不同笛孔的目的是为了改变笛声的 （ ）
A．响度B．音调C．音色D．振幅
3．下列做法符合安全用电原则的是
A．发现有人触电应立即将触电者拉开
B．更换灯泡时必须要断开电源
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作

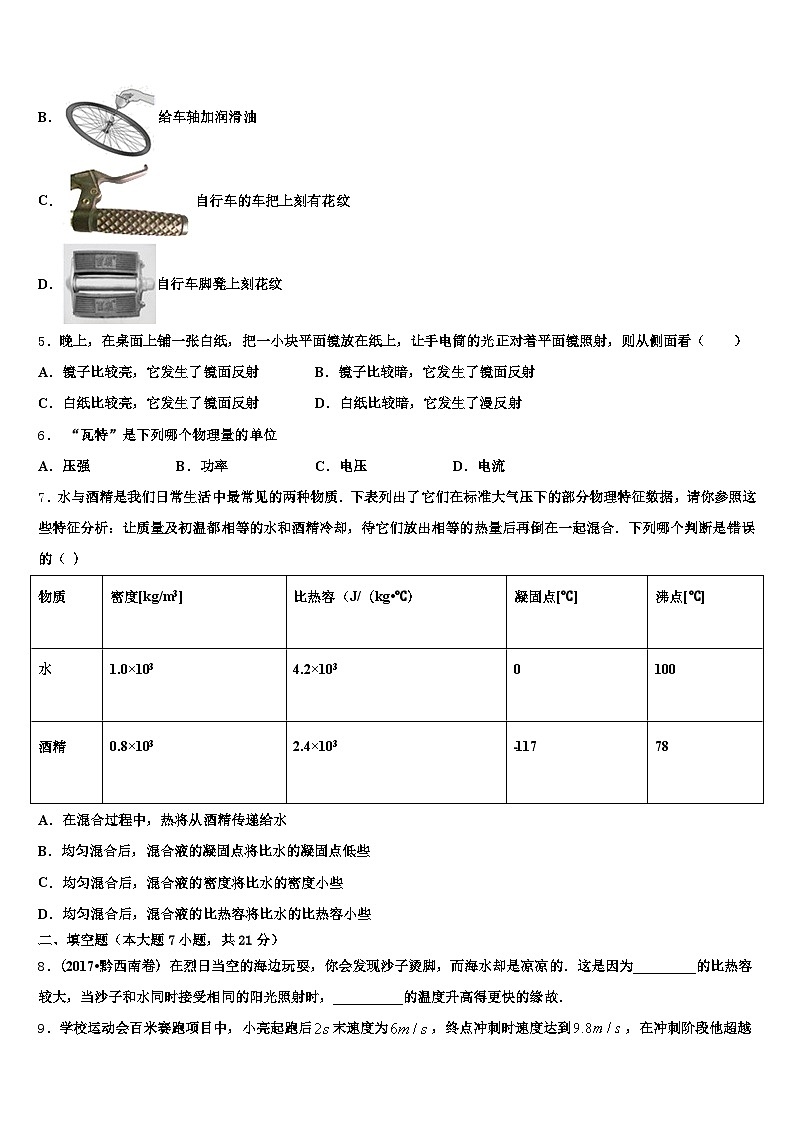

4．在如图所示的四个实例中，目的是为了减小摩擦的是
A．遇紧急情况时用力捏闸
B．给车轴加润滑油
C．自行车的车把上刻有花纹
D．自行车脚凳上刻花纹
5．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，则从侧面看（ ）
A．镜子比较亮，它发生了镜面反射B．镜子比较暗，它发生了镜面反射
C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射
6． “瓦特”是下列哪个物理量的单位
A．压强B．功率C．电压D．电流
7．水与酒精是我们日常生活中最常见的两种物质．下表列出了它们在标准大气压下的部分物理特征数据，请你参照这些特征分析：让质量及初温都相等的水和酒精冷却，待它们放出相等的热量后再倒在一起混合．下列哪个判断是错误的（ ）
A．在混合过程中，热将从酒精传递给水
B．均匀混合后，混合液的凝固点将比水的凝固点低些
C．均匀混合后，混合液的密度将比水的密度小些
D．均匀混合后，混合液的比热容将比水的比热容小些
二、填空题（本大题7小题，共21分）
8．（2017•黔西南卷）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为_________的比热容较大，当沙子和水同时接受相同的阳光照射时，__________的温度升高得更快的缘故．
9．学校运动会百米赛跑项目中，小亮起跑后末速度为，终点冲刺时速度达到，在冲刺阶段他超越了小杰同学，领先到达终点，最终以的成绩获得第一名并打破学校记录．在超越小杰的过程中，以小杰为参照物小亮是_____的，小亮比赛过程的平均速度为___．
10．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m．则此过程中，工人拉力做的功是_____J；该滑轮组的机械效率是_____．
11．近几年有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将_____（填“变大”或“不变”或“变小”），在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而______（填“变大”或“不变”或“变小”），从而形成电热的逐步积累和恶性循环，以致引发火灾．如图所示的电路中，A、B两点均是螺丝口灯的螺旋套上的点，当电路中两开关都断开时，用测电笔分别测试A、B两点，能使测电笔氖管发光的是______点（选填“A”或“B”）．
12．小明想测量一个底面积为10cm2的长方体木块的密度．他用刻度尺测量木块的高，如图甲所示，则木块高_____cm．用托盘天平测量木块的质量，调节天平时，先将游码移至标尺“0”刻度线，再调节平衡螺母，使天平平衡．当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块的密度为_____kg/m1．
13．阳光照射下，海洋、陆地上的水会不断地________成水蒸气；在很冷的冬天，晾在室外的衣服会结冰，这是________现象，在此环境下冰冻的衣服也能晾干，这是________现象；冬天，夜晚气温若迅速降到0 ℃以下，你家窗户的玻璃上会形成一层冰花，这是________现象(以上四空均填物态变化名称)，这层冰花在你家窗户玻璃的________(选填“内侧”或“外侧”)．
14．太阳能来自于太阳内部的_____（选填“核裂变”或“核聚变”）过程；太阳能属于_____（选填“可再生”或“不可再生”）能源。
三、作图题（共7分）
15．用伏安法测量某定值电阻R的阻值．请按照如图所示的电路图，以笔画线代替导线，完成如图的电路连接．
根据实验需求在虚线框内设计一个记录表格；并将某次实验的电表示数（如图所示）及计算结果填入表中．
16．如图所示，S为光源，它发出的一条入射光线射到竖直放置的平面镜上发生反射，进入水中又折射。请作出S在平面镜中所成的像S′以及该光线在平面镜上的反射光线和进入水中的折射光线的大致方向。
17．如图所示，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器只改变通过L2的电流．请在方框中画出电路图并连接实物图．
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干．
（1）请用笔画线代替导线将图甲所示的实物电路连接完整．
（_____）
（2）闭合开关前，滑动变阻器的滑片应置于____（左/右）端．闭合开关，小灯泡不亮，电流表有示数．电压表无示数，则电路故障是____．
（3）排除故障后，移动变阻器的滑片，使电流表示数为 0.3A，此时电压表示数如图乙所示，其值为____V，小灯泡的额定功率为____W．
（4）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的四分之一，请你帮助分析出这种现象的原因是____．
19．小鹏利用滑轮组及相关器材进行实验，记录的实验数据如下表所示．请根据表中数据归纳出拉力F与重力G的关系：F＝_____．
20．薛亮观察到生活中船靠岸时将缆绳绕在缆柱上．于是就想探究：“绕在固定圆棒上的绳子受到的滑动摩擦力大小与哪些因素有关，”他找来了细绳，在绳的一端挂上20g的钩码．接着如图所示，将绳子缠绕在不同材质的圆棒上，然后再将弹簧测力计系在绳子的另一端，拉动绳子使之匀速上升并记下弹簧测力计的读数填入表中．
（1）在本次实验探究中，薛亮采用的实验探究方法是_____．
（2）小慧看了薛亮的数据记录表，指出表格设计存在的一个不足并进行了修正，该不足是_____．
（3）分析序号a、b、c的三次实验数据，可以得出：圆棒的材质相同时，绳子绕的圈数越多，缠绕在固定圆棒上的绳子受到的摩擦力_____．
（4）要分析固棒材质对摩擦力大小的影响，应采用_____两次实验数据．
（5）若还想研究缠绕在固定圆棒上的绳子受到的滑动摩擦，与绳子悬挂的物重是否有关．还应增加的实验器材是_____．
21．一同学根据生活中的一些现象猜想：运动物体所受空气阻力可能与其运动速度有关．他在老师的帮助下利用一些“小纸杯”作为研究对象，用超声测距仪等先进仪器测量“小纸杯”在空中直线下落时的下落距离、速度，在相同的实验条件下，该同学首先测量了单只“小纸杯”在空中下落过程中不同时刻的下落距离，将数据填入下表中，图（a）是对应的路程时间图线．
图（a）中的AB段反映了运动物体在做___________运动，表中x处的值约为___________m．接下来，该同学将不同数量（1只、2只、3只、4只、5只）的“小纸杯”先后叠放在一起从空中释放，并分别测出它们的速度一时间图线，如图（b）中图线1、2、3、4、5所示．观察图（b）中单个纸杯的速度一时间图线1可知，小纸杯在直线下落的开始阶段，其运动速度的变化具有___________的特点，小纸杯最后做匀速直线运动，此时，它所受空气的阻力___________自身重力（选填“大于”、“小于”或“等于”），依据___________原理．单个纸杯和5只叠放纸杯比较，在它们各自到达匀速运动时所受的空气阻力之比为f1：f5＝___________；再结合图（6）中的图线1和图线5可知，物体运动时遇到的阻力确实随着速度的增加而增大，但不成正比例关系，理由是：___________．
22．在“探究杠杆平衡条件的实验”中：
（1）实验前，杠杆左端下沉，则应将左端的平衡螺母向 _____调节（选填“左”或“右”），直到杠杆在水平位置平衡．
（2）如图甲所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂____个相同的钩码．
（3）如图乙所示，已知每个钩码重0.5N，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，弹簧测力计示数大小为_____N．
（4）学完杠杆知识后，小明在综合实践活动中制作杆秤．他取一根质量均匀分布的圆木棒，测得木棒AB长度为80cm、质量为50g；一质量为350g的小盘和一质量为150g的螺母．如图丙所示，小明将小盘悬于棒的A端，用细线在O点提起木棒，木棒恰好水平平衡，则OA为_____cm．小明用该杆秤称某物体的质量，平衡时的情形如图丁所示，则该物体的质量为_____kg．
五、计算题（本大题共2小题，共13分）
23．如图所示，用一根细绳竖直向上拉着一个重为G的物体，该物体没有离开水平地面且保持静止状态．
（1）如甲图所示，已知细绳对物体的拉力的大小为，如果，请推导并证明物体对地面的压力；
（2）如图乙所示，将细绳竖直系在质量不计的杠杆A端，O为杠杆的支点，已知，如果物体重量为50N，要使地面对物体的支持力为10N，则应在杠杆B端竖直向下施加多大的拉力才能使杠杆保持水平平衡？
24．某型号油罐车的技术参数如下表所示，当它匀速行驶时所受的摩擦力是其总重的0.02倍，在一次运输任务中，油罐车装满密度为0.85×103kg/m3的柴油，以50km/h的平均速度从炼油厂送到加油站需要2h，g取10N/kg，则：
（1）计算炼油厂到加油站的距离；油罐车满载后对地面的压强；这次运输过程中油罐车的平均功率。
六、综合能力题（本大题共3小题，共18分）
25．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1=9V的电源、电磁继电器(线圈电阻不计)、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和R2=44Ω的电热丝组成。其中，电磁继电器只有当线圈中电流达到30mA时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示。
在升温的过程中，电阻R1两端的电压会_____选填“变大”“变小”或“不变”)；要使恒温箱设定的温度值升高，应调节滑动变阻器R0的滑片，使其接入电路的阻值____(选填“变大”或“变小”)。求电热丝工作时的功率和在10min内产生的热量。_____________如果恒温箱的温度设定为50℃，求电阻箱R0应接电路的阻值。__________
26．物理兴趣小组制作了如图甲所示的测量大气压强装置，其中弹簧的伸长长度（△L）跟所受拉力（F）的关系如图乙所示，注射器的最大刻度为20ml，全部刻度的长度为20cm，电源电压为6V，电阻R0的阻值为5Ω，电阻R是长20cm、阻值20Ω的均匀电阻丝，电压表的量程为0﹣3V．该气压计使用前先将注射器活塞推到顶端排尽注射器内的空气，并用橡皮帽将注射器孔封闭．
当外界大气压为1标准大气压时，将弹簧右端固定在注射器的活塞上，向左拉弹簧另一端使活塞右端滑动到注射器的中部静止，然后将弹簧左端固定在支架上，如图甲所示．若活塞与注射器内壁摩擦忽略不计、注射器内视作真空，此时，弹簧对活塞的拉力F_____活塞受到的大气压力F大气（选填“大于”、“等于”或“小于”），弹簧伸长的长度为_____．（取1标准大气压＝1.0×105Pa）将滑片固定在弹簧右端，调节电阻丝R的位置，使其和滑片接触良好且滑片位于R的中点，当大气压强增加时，电压表的示数_____（选填“增大”、“不变”或“减小”），该装置能测得的最大气压是_____Pa．求：当外界大气压为4×105Pa时，装置中滑动变阻器R消耗的电功率大小__________．
27．舞剧千手观音是在广为流传的千手观音故事的基础上重新创作的，演绎了一段极具寓言色彩的故事．图为由张继钢担任编剧、编导的大型舞剧千手观音登上了国家大剧院的舞台时的剧照．
如图所示，观众看不见领舞者身后站着的其她舞蹈者，这是因为光的______的缘故．
佛光普照，梵音如丝，聆听脱俗乐音，我们能分辨出究竟是何种乐器在发声，因为不同的乐器发声，其______是不同的．填“音调”、“音色”或“响度”
舞台上云雾缭绕，宛如天庭，它们是固态二氧化碳______时吸热导致空气中的水蒸气遇冷______而产生的效果．填物态变化
聋哑少女听不清声音，她们是如何感知音乐节奏的？训练中，技术人员通过加大音量，使音箱、舞台产生______，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
根据题意可得，甲车的速度，
由题知，两车同时从P点出发向Q点做匀速直线运动，经过12秒时乙车离Q点距离大于2米，则乙车可能在甲车之后，也可能在甲车之前，所以，乙车通过的距离可能为s乙1＜6m﹣2m＝4m，也可能为s乙2＞6m+2m＝8m，
故乙车的速度可能为，也可能为，
由图可知，，，，
比较可知，vb＝v甲，va＞v乙2，vc＜v乙1，
所以甲的图象一定是图线b，甲的速度可能大于乙，也可能小于乙，乙的图象可能为图线a，也可能为图线c．
综上分析可知，选项ABC错误，D正确．
2、B
【解析】
笛子是管乐器，管乐器是靠空气柱振动发声的，空气柱长短不同，发出的音调不同，笛子演奏者吹笛子时空气柱振动会发出声音，用手指按压笛孔的不同位置控制空气柱的长度不同时，空气柱振动的快慢不同，所以会发出不同音调的声音。
3、B
【解析】
A、发现有人触电应该先切断电源，不能直接用手拉开，否则也会触电，该选项做法不符合安全用电原则；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，该选项做法符合安全用电原则；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，该选项做法不符合安全用电原则；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险，该选项做法不符合安全用电的原则。
4、B
【解析】
A、遇紧急情况时用力捏闸，通过增大压力来增大摩擦力。不符合题意。
B、给车轴加润滑油，使接触面脱离，减小摩擦，符合题意。
C、自行车的车把上刻有花纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
D、自行车脚凳上刻有纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
5、B
【解析】
AB．镜子表面光滑，发生镜面反射，垂直照射的手电筒的光，反射后几乎还是向上的，人眼在侧面看，几乎接收不到镜子的反射光线，所以镜子比较暗，故A错误，B正确；
CD．白纸表面粗糙，发生漫反射，手电筒的光反射后，各个方向都有，人眼在侧面看，可以接收到少量的反射光线；白纸的反射光线进入人眼的较多，人感觉更亮，故C、D错误。
6、B
【解析】
A、压强的国际单位是帕斯卡；故A错误；
B、功率的国际单位是瓦特，简称瓦，符号是W；故B正确；
C、电压的国际单位是伏特；故C错误；
D、电流的国际单位是安培；故D错误；
7、A
【解析】
A．由于水的比热容大于酒精的比热容，当质量m相同，放出的热量也相同时，水的末温高，所以热从水传到酒精，故A错误；
B．水的凝固点是0℃，掺入酒精后混合液的凝固点要低于0℃，凝固点会降低，故B正确；
C．水和酒精混合后，混合液的密度将比水的密度小些，比酒精的密度大一些，故C正确；
D．由于水的比热容大于酒精的比热容，所以水和酒精混合液的比热容将比水的比热容小些，比酒精的比热容大一些，故D正确；
故选A．
二、填空题（本大题7小题，共21分）
8、海水 沙子
【解析】
[1]质量相同的不同物质，吸收相同的热量时，比热容大的温度变化小．故在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．
[2]这是因为海水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．
9、运动 8
【解析】
在超越小杰的过程中，小迪与小杰的位置发生了变化，所以当以小杰为参照物时，小迪是运动的．
百米赛跑程为100m，所用时间为：；
根据得平均速度为：
．
点睛：重点是速度公式的应用，关键是明白全程的平均速度必须用路程除以时间进行计算，千万不可用两个速度求平均数，是不正确的．
10、1000 80%
【解析】
由图可知，滑轮组承担重物的绳子的股数n=2，将水泥匀速提高2m，则绳子自由端移动的距离s=2h=4m，拉力做的功是
（2）该滑轮组的机械效率为
11、变大 变大 A
【解析】
线路连接处由于接触不良，电流通过时受到的阻碍作用增大，因此电阻增大；
线路连接处相对于其他地方电阻增大,根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，接触处温度升高，使接触处的电阻进一步变大，产生更多的热量，使温度迅速升高，温度过高容易引发火灾．
左端的开关和灯泡:断开开关,A处还和火线相连, 测试A点,能使测电笔氖管发光.
右端的开关和灯泡:断开开关,切断火线,B处和火线断开, 测试B点,测电笔氖管不发光.
12、2.50 0.56×101
【解析】
如图甲所示，所用刻度尺的分度值为1mm，则木块高为2.50cm．
已知长方体木块的体积V=Sh=10cm2×2.50cm=25cm1，木块的质量m=10g+4g=14g，所以木块的密度 ．
13、汽化 凝固 升华 凝华 内侧
【解析】
阳光照射下，海洋、陆地上的水会不断地汽化成水蒸气；在很冷的冬天，晾在室外的衣服会结冰，这是凝固现象，在此环境下冰冻的衣服也能晾干，是固态变为气态，这是升华现象；冬天，夜晚气温如迅速降到0℃以下，窗户的玻璃上会形成一层冰花，这是水蒸气凝华而成的，这层冰花在窗户玻璃的内侧．
14、核聚变 可再生
【解析】
由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；太阳能可以从自然界中源源不断的得到，因此它属于可再生能源。
三、作图题（共7分）
15、（1）
（2）
【解析】
试题分析：用伏安法测量某定值电阻R的阻值，连接电路时要先串后并，电压表行不连，根据电路图将需要串联的元件连好，再将电压表并联在定值电阻R的两端．电路表格设计如答案，电压表和电流表的读数要先看清量程，再明确分度值，再指针指几个大格几个小格并读出数值．根据欧姆定律算出电阻．
【考点定位】伏安法测电阻电路图连接、电压表电流表读数、欧姆定律
16、
【解析】
由平面镜成像规律可知物与像关于平面镜成轴对称，作S关于平面镜的对称点S′，又因为反射光线的反向延长线过像点，连接入射点和S′点，并延长画出反射光线，再根据当光从空气斜射入玻璃中时，折射角小于入射角。作出其折射光线，如下图所示。
17、
【解析】
（1）L1和L2并联，开关控制整个电路，说明开关位于干路中；电流表测总电流，因此电流表串联在干路中；电压表测L1的电压，因此电压表并联在L1两端；滑动变阻器改变通过L2的电流，因此滑动变阻器与L2串联．（2）连接实物图时可以按先串后并的原则进行连接：从电源的一极开始出发，以次将开关和其中的一条支路连接完成后，再将另一条支路并联在相应的位置即可．
四、实验题（本大题共5小题，共20分）
18、见解析所示 左 灯泡短路 2.5 0.75 灯丝的电阻随温度的变化而变
【解析】
（1）由于灯上标有“0.3A”字样，表示灯的额定电流为0.3A，所以，测量小灯泡功率的实验中，电流表选用小量程与灯串联，电压表与灯并联，电路如下：
（2）闭合开关前，滑动变阻器的滑片应置阻值最大处，即左端；闭合开关，发现灯泡不亮，电流表在干路上有示数，说明电路故障为短路；电压表无示数，则说明与电压表串联的灯泡是短路；
（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，由于电压表选用小量程，故由图乙知道，分度值为0.1V，其值为2.5V，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）当灯泡两端的电压调为额定电压的一半时，通过灯的电流也减小了，此时灯丝的温度降低，而灯的电阻随温度的降低而减小，由 知道，测得的实际功率不等于其额定功率的。
19、0.4G+0.1N
【解析】
由表格数据知道，随着物重的增加，拉力均匀增大，即物重每增加1N，拉力增大0.4N，所以，拉力F与物重G的关系为一次函数关系，设为F＝kG+b，
将表格中第二、第三列的数据代入F＝kG+b，则1.3N＝k×3N+b，1.7N＝k×4N+b
解得：k＝0.4，b＝0.1N
即力F与重力G的关系式是：F＝0.4G+0.1N．
20、控制变量法表格中的物理量的数据没带单位越大a、d或b、e不同质量的钩码
【解析】
（1）根据表中所填数据，实验中采用的是控制变量法；
（2）表格设计存在的一个不足是：表格中的物理量的数据没带单位；
（3）由表中数据知，a、b、c的三次实验中圆棒材质相同，缠绕圈数越来越多，拉动绳子使之匀速上升，以绳子为研究对象，受到拉力、受到的滑动摩擦力和重力，根据力的平衡，测力计示数F等于绕在固定圆棒上的绳子受到的滑动摩擦力f与所挂钩码的重力G之和，F＝f+G，故绕在固定圆棒上的绳子受到的滑动摩擦力大小：f＝F﹣G，因钩码的重力一定，a、b、c的三次实验中测力计示数越来越大，故绕在固定圆棒上的绳子受到的滑动摩擦力越来越大，故分析序号a、b、c的三次实验数据，可以得出：圆棒的材质相同时，绳子绕的圈数越多，缠绕在固定圆棒上的绳子受到的摩擦力越大；
（4）要分析固棒材质对摩擦力大小的影响，根据控制变量法，要控制缠绕圈数相同，应采用 a、d或b、e两次实验数据；
（5）若还想研究缠绕在固定圆棒上的绳子受到的滑动摩擦力与绳子悬挂的物重是否有关，要控制圆棒材质相同和缠绕圈数相同，改变悬挂的物重大小，根据G＝mg，即还应增加的实验器材是：不同质量的钩码．
21、匀速直线 1.937 速度增大，且增大得越来越慢 等于 二力平衡 1:5 速度之比明显不等于阻力之比
【解析】
（1）[1][2]图（a）中的AB段是一条直线，反映了运动物体在做匀速直线运动；由图象知，纸杯从1.0s后开始做匀速直线运动，根据匀速直线运动的规律得出相等的时间内通过的位移相同，所以x=1.447m+（1.447-0.957）m=1.937m
（2）[3][4][5]观察图（b）中单个纸杯的速度一时间图线1，可见开始速度在增大，并且增大得越来越慢；当小纸杯做匀速直线运动时，重力与阻力是一对平衡力，所以小纸杯所受空气的阻力等于自身重力；
（3）[6]单个纸杯和5只叠放纸杯在做匀速直线运动时，受到的阻力都等于自身重力，所以在它们各自到达匀速运动时所受的空气阻力之比为f1：f5=1：5；
[7]由图线1和图线5，由以上分析，5的阻力是1的阻力的5倍，5的速度大于1的速度，但不是1的速度的5倍，所以物体运动时遇到的阻力与速度不成正比；
22、右 6 3 5 2.25
【解析】
（1）杠杆左端下沉，右端上翘，则应将左端的平衡螺母向上翘的右端移动；
（2）杠杆在水平位置平衡时，力臂在杠杆上，根据杠杆平衡条件：4G3=nG2，n=6；
（3）当弹簧测力计在C点斜向上拉(与水平方向成30角)杠杆，此时动力臂等于OC；根据杠杆的平衡条件F1l1=F2l2得弹簧测力计示数大小为：F1===3N；
（4）因为木棒质量均匀分布，所以OA段木棒的质量mOA=×lOA，OB段木棒的质量mOB=50g−×lOA，OA段木棒重力的力臂lOA=，OB段木棒的力臂lOB=，由杠杆的平衡条件可得： 350g×lOA+×lOA×=(50g−×lOA)×，解得：lOA=5cm；设物体的质量为m，由杠杆的平衡条件可得：(m小盘+m)glOA+mOAglOA=(m螺母+mOB)glOB，即mlOA+m小盘lOA+mOAlOA=m螺母lOB+mOBlOB，因m小盘lOA+mOAlOA=mOBlOB，所以,mlOA=m螺母lOB，解得：m=m螺母=×150g=2250g=2.25kg.
五、计算题（本大题共2小题，共13分）
23、（1）详见解析；（2）80N
【解析】
（1）甲图中，物体受到三个力的作用：竖直向上的支持力F支和拉力F，竖直向下的重力G，因物体保持静止，故有：F+F支=G，故有：F支=G-F，根据力的作用的相互性得到物体对地面的压力：F压=F支=G-F；
（2）当支持力F支=10N时，绳的拉力F=G- F支=50N-10N=40N，
根据杠杆的平衡条件：F×LOA=F'×LOB，应在B端竖直向下施加的力：．
24、（1）100km；（2）9×105Pa；（3）1.5×105W。
【解析】
（1）由可得，炼油厂到加油站的距离：s＝vt＝50km/h×2h＝100km；
（2）由可得，油罐车满载时柴油的质量：m油＝ρ油V油＝0.85×103kg/m3×40m3＝3.4×104kg，因水平面上物体的压力和自身的重力相等，所以，油罐车满载后对地面的压力：F＝G总＝（m车+m油）g＝（2×104kg+3.4×104kg）×10N/kg＝5.4×105N，油罐车满载后对地面的压强：；
（3）因油罐车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车的牵引力：F′＝f＝0.02G＝0.02×5.4×105N＝1.08×104N，这次运输过程中油罐车的平均功率：。
答：（1）炼油厂到加油站的距离为100km；
（2）油罐车满载后对地面的压强为9×105Pa；
（3）这次运输过程中油罐车的平均功率为1.5×105W。
六、综合能力题（本大题共3小题，共18分）
25、变小 变大 1100W；6.6×105J 200Ω
【解析】
（1）从图乙可知，在升温的过程中，热敏电阻的阻值会减小，根据欧姆定律U=IR可知热敏电阻R1两端的电压变小；从图乙可知，要提高恒温箱的设定温度，需减小热敏电阻的阻值，为了使衔铁吸合工作电流即线圈中的电流仍为30mA，根据欧姆定律R=需要增大电阻箱连入的电阻值，即R0的阻值必须变大；
（2）电热丝工作时的功率：P==1100W，电热丝正常工作10min产生的热量：Q=W=Pt=1100W×10×60s=6.6×105J；
（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R1=100Ω，此时控制电路的电流I=30mA=0.03A，I=，0.03A=，R0=200Ω。
26、等于 1cm 增大 6×105 1.75W
【解析】
解：（1）由题意可知，当活塞处于静止时，其所受的大气压力与弹簧的拉力是一对平衡力，故二者的大小相等；活塞的横截面积：由V=SL得，S===1cm2=1×10﹣4m2，
由公式p=得，F=pS=1.0×105Pa×1×10﹣4m2=10N，读图乙可知，当F=10N时，△L=1cm．（2）由图可知：滑动变阻器与定值定值R0串联，当大气压强增大时，滑片向右滑动，接入电路的阻值变小，电流变大，则定值电阻分压变大，即电压表的示数增大．由于电压表的量程为0～3V．所以电压表示数为3V时，大气压的值最大；此时电路中的电流为：I===0.6A；由I=得：电路中的总电阻为：R总===10Ω，根据串联电路的总电阻等于各电阻之和可得：R滑1=R总﹣R0=10Ω﹣5Ω=5Ω，由于变阻器R是长20cm、阻值20Ω的均匀电阻丝，所以当R滑1=5Ω时连入电路的长度为5cm；根据活塞右端滑动到注射器的中部静止，即连入电路的长度为10cm时弹簧伸长的长度是1cm；可知：连入电路的长度为5cm；弹簧伸长的长度△L1=△L+（s0﹣s1）=1cm+（10cm﹣5cm）=6cm，读图乙可知，当△L1=6cm时，F1=60N，所以此时的大气压p0′=p1===6×105Pa．（3）大气压为4×105Pa时，活塞受到压力F2=p2S=4×105Pa×1×10﹣4m2=40N，由图可知，F2=40N时，弹簧伸长量为△L2=4cm；滑片移动的距离是△s=△L2﹣△L1=3cm，则滑动变阻器连入电路的长度为：s2=s0﹣△s=10cm﹣3cm=7cm；由于变阻器R是长20cm、阻值20Ω的均匀电阻丝，则滑动变阻器阻值为R滑2=7Ω，则电路中电流I2===0.5A，R消耗的功率P2=I22R滑2=（0.5A）2×7Ω=1.75W．
点睛：本题是一个通过电路来测量大气压的装置，能正确读懂装置的原理，并运用相关的公式、原理来进行分析、计算，是解答本题的关键，有一定的难度．
27、直线传播 音色 升华 液化 振动
【解析】
（1）观众看不见领舞者身后站着的其他人，光在同种均匀介质中是沿直线传播的，光不能穿过不透明的物体．
（2）不同发声体的材料、结构不同，发出声音的品质和特色也就不同．因此不同的乐器它们发出的音色也不同．
（3）舞台上烟雾缭绕是使用干冰，也就是固态的二氧化碳．利用干冰的升华吸热，而导致空气中的水蒸气遇冷液化而形成小水珠飘浮在空中形成雾．
（4）因为声音是由振动产生的，因此训练中，技术人员通过加大音量，使音箱、舞台产生振动，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化．
点睛：此题是基础知识的综合考查，涉及的知识有光的直线传播、声音的特性和物态变化，要注意辨别其应用.
物质
密度[kg/m3]
比热容（J/（kg•℃）
凝固点[℃]
沸点[℃]
水
1.0×103
4.2×103
0
100
酒精
0.8×103
2.4×103
﹣117
78
G/N
2
3
4
5
6
7
8
F/N
0.9
1.3
1.7
2.1
2.5
2.9
3.3
实验序号
圆棒材质
缠绕圈数
弹簧测力计示数
a
橡胶
1
0.7
b
橡胶
2
1.6
c
橡胶
3
4.1
d
玻璃
1
1.2
e
玻璃
2
4.0
卡车型号
自重
2×104kg
轮胎个数
12
油罐容积
40m3
每只轮胎行驶时与地面的接触面积
0.05m2
行驶时的最大速度
90km/h
