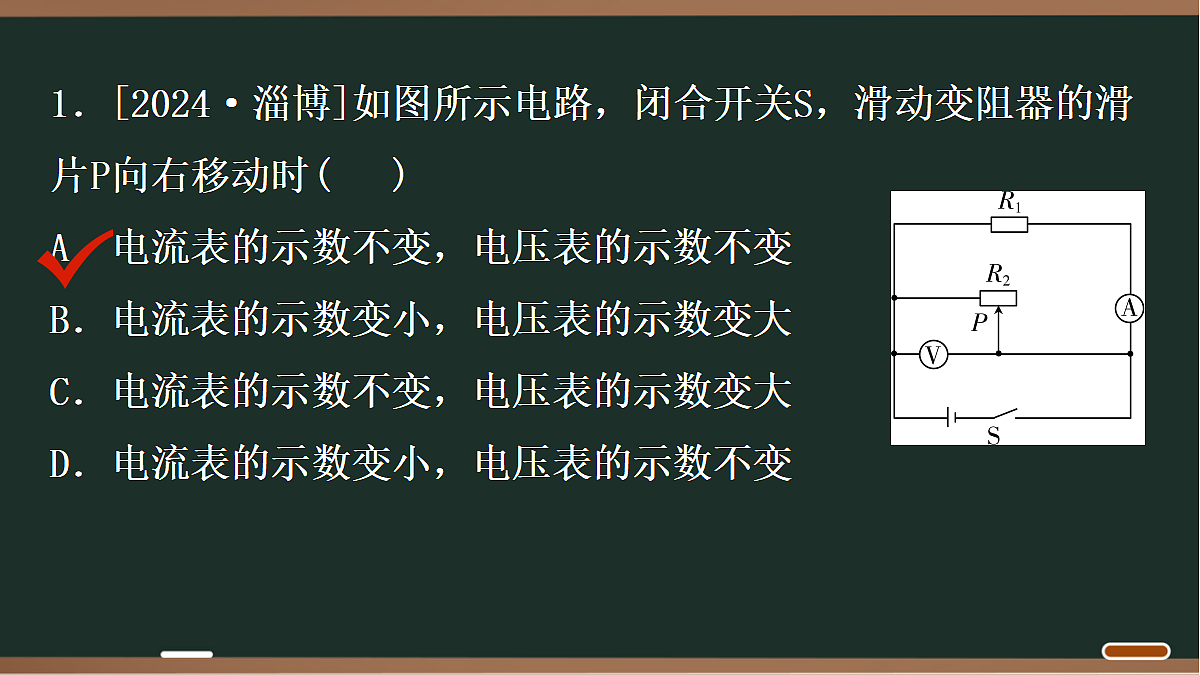

1．[2024·淄博]如图所示电路，闭合开关S，滑动变阻器的滑片P向右移动时( )A．电流表的示数不变，电压表的示数不变B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变大D．电流表的示数变小，电压表的示数不变

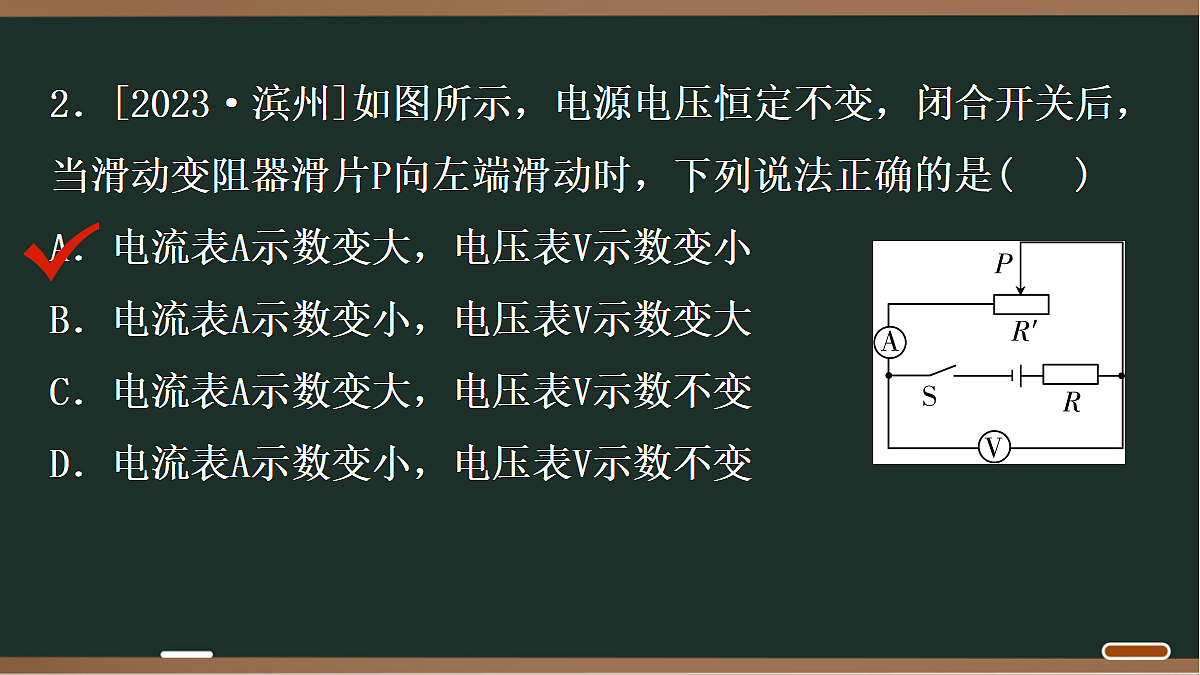

2．[2023·滨州]如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是( )A．电流表A示数变大，电压表V示数变小B．电流表A示数变小，电压表V示数变大C．电流表A示数变大，电压表V示数不变D．电流表A示数变小，电压表V示数不变

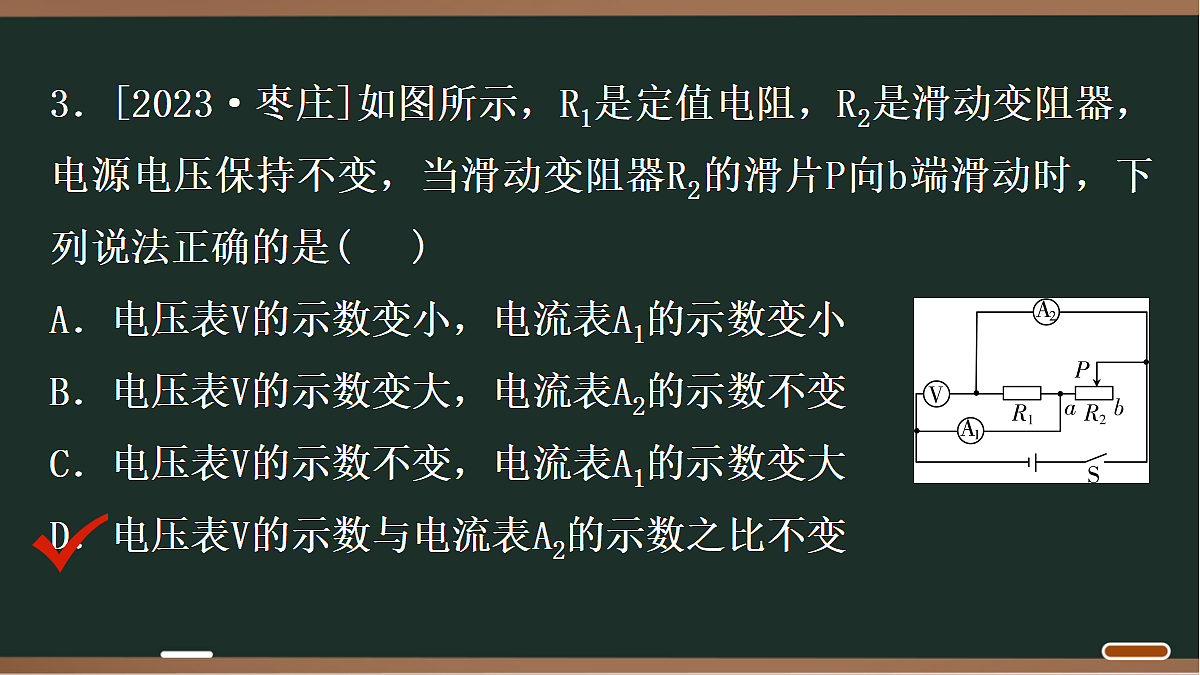

3．[2023·枣庄]如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是( )A．电压表V的示数变小，电流表A1的示数变小B．电压表V的示数变大，电流表A2的示数不变C．电压表V的示数不变，电流表A1的示数变大D．电压表V的示数与电流表A2的示数之比不变

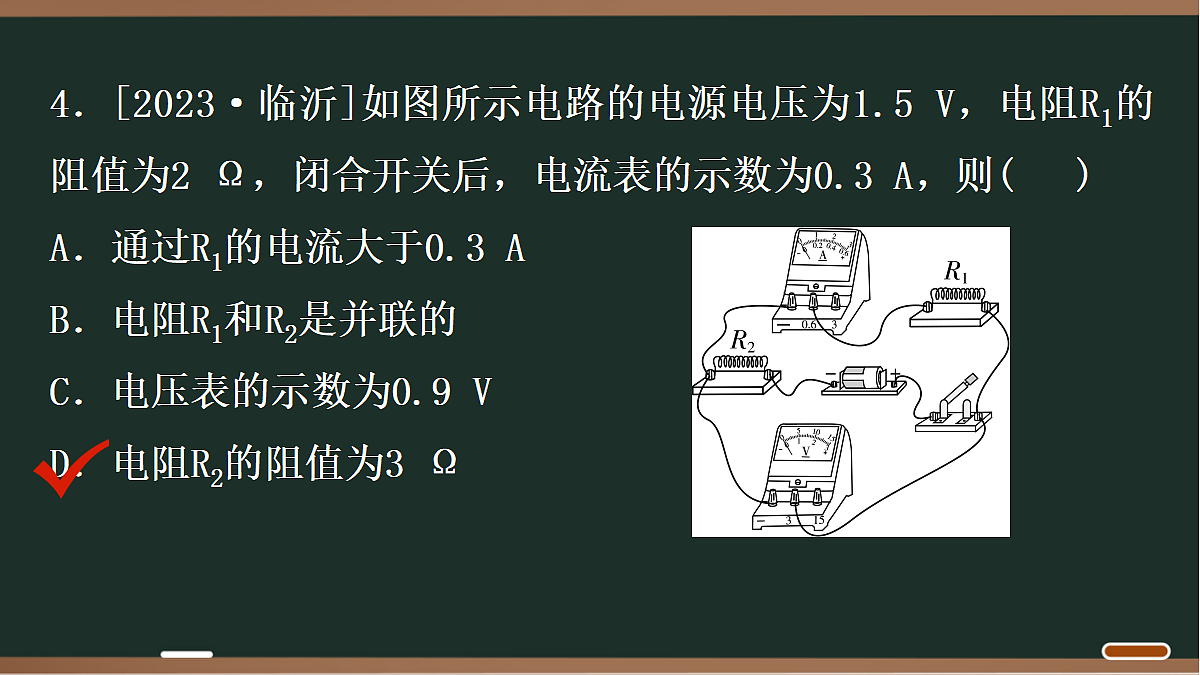

4．[2023·临沂]如图所示电路的电源电压为1.5 V，电阻R1的阻值为2 Ω，闭合开关后，电流表的示数为0.3 A，则( )A．通过R1的电流大于0.3 AB．电阻R1和R2是并联的C．电压表的示数为0.9 VD．电阻R2的阻值为3 Ω

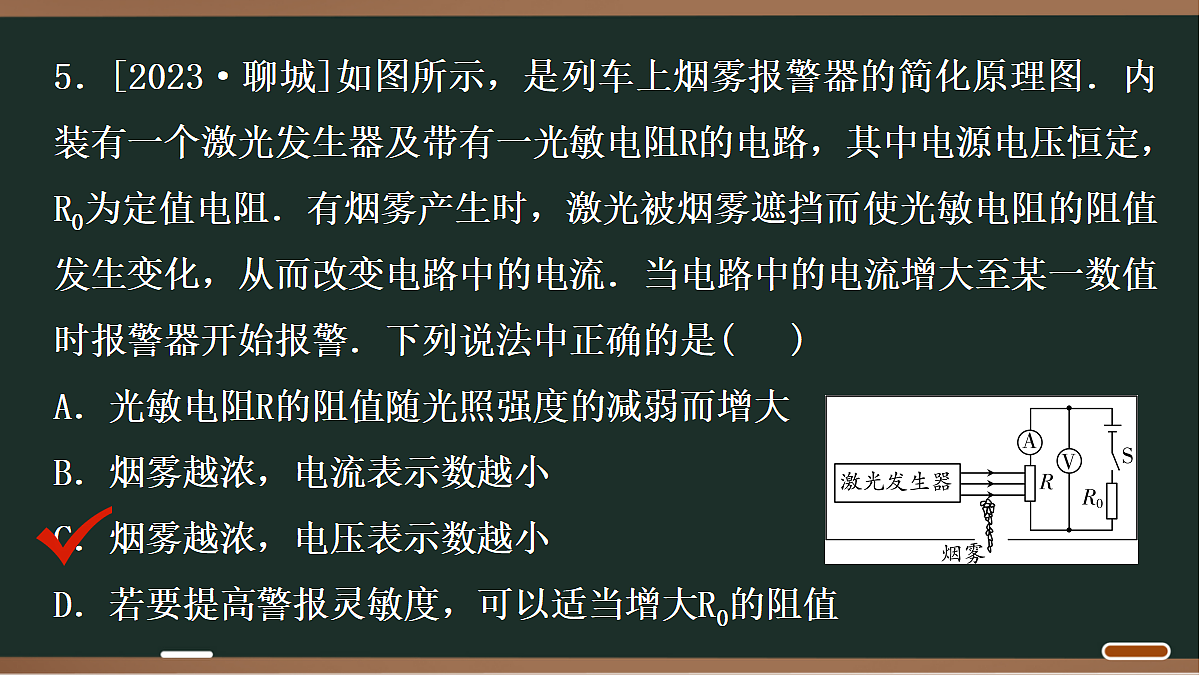

5．[2023·聊城]如图所示，是列车上烟雾报警器的简化原理图．内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，R0为定值电阻．有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流．当电路中的电流增大至某一数值时报警器开始报警．下列说法中正确的是( )A．光敏电阻R的阻值随光照强度的减弱而增大B．烟雾越浓，电流表示数越小C．烟雾越浓，电压表示数越小D．若要提高警报灵敏度，可以适当增大R0的阻值

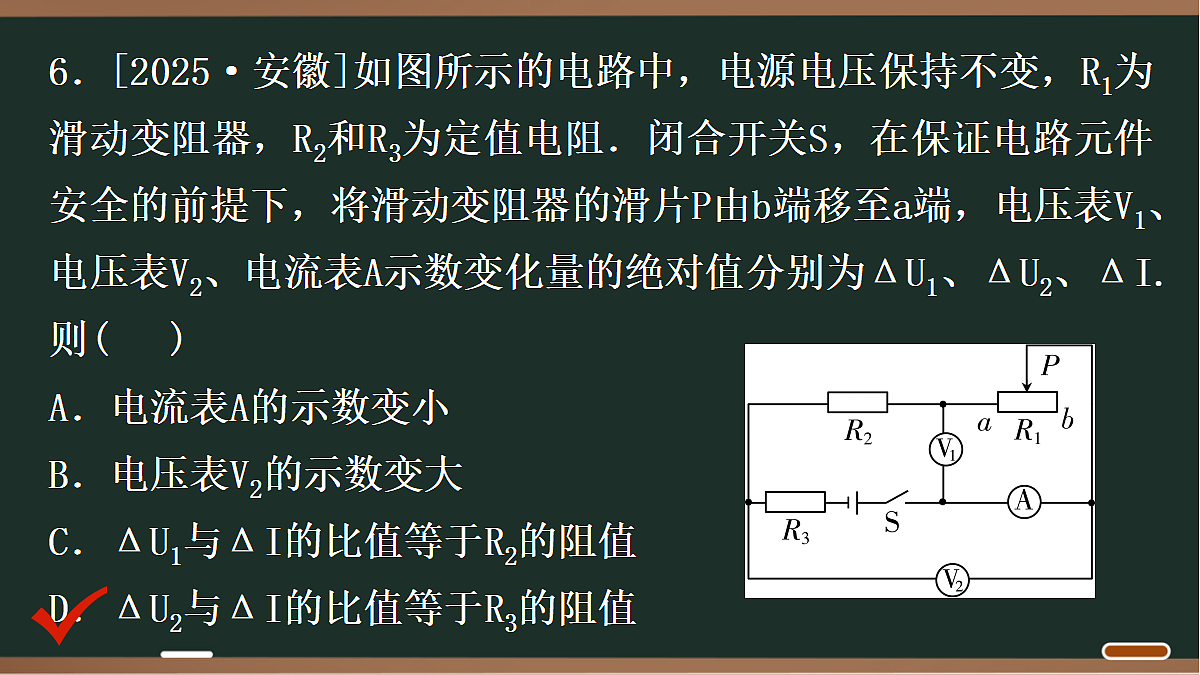

6．[2025·安徽]如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2和R3为定值电阻．闭合开关S，在保证电路元件安全的前提下，将滑动变阻器的滑片P由b端移至a端，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI.则( )A．电流表A的示数变小B．电压表V2的示数变大C．ΔU1与ΔI的比值等于R2的阻值D．ΔU2与ΔI的比值等于R3的阻值

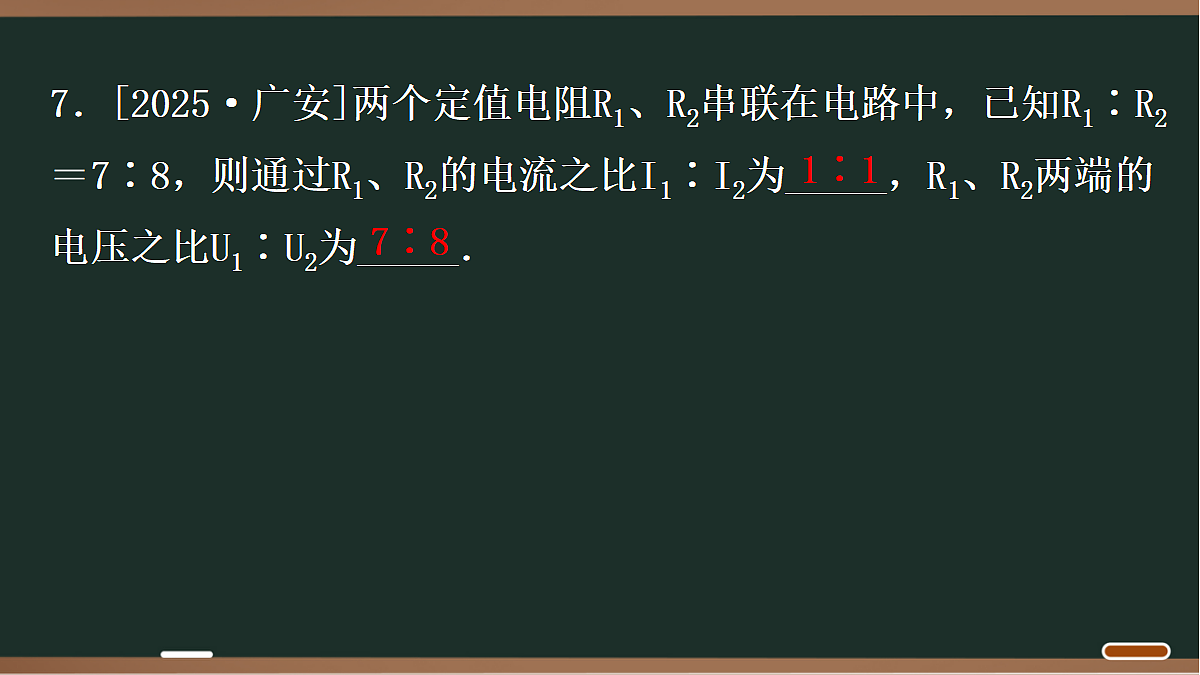

7．[2025·广安]两个定值电阻R1、R2串联在电路中，已知R1∶R2＝7∶8，则通过R1、R2的电流之比I1∶I2为_____，R1、R2两端的电压之比U1∶U2为_____．
8．[2025·自贡]如图所示，闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器_____．排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，电压表示数_____(填“变小”“变大”或“不变”)．
9．[2025·安徽]在“用电流表和电压表测量电阻”的实验中，得到导体A和导体B的I­U图像如图所示．则当导体A两端的电压为1.00 V时，它的阻值_____(填“小于”“等于”或“大于”)导体B的阻值．
10．[2025·凉山州]在如图甲所示电路中，电源电压恒定，定值电阻R1的阻值为20 Ω.闭合开关S，两电流表的指针均指在如图乙所示的位置．则电源电压为__V，定值电阻R2的阻值为__Ω.
11．[2025·眉山]超速是引发交通安全事故的因素之一．物理兴趣小组设计了一种超速自动报警装置，当车速过快时，提醒驾驶员需要减速．如图甲所示为该装置的简化电路图，电源电压为12 V，定值电阻R为10 Ω，Rv为速度传感器，其阻值随车速变化的关系图像如图乙所示．由图乙可知，当汽车的行驶速度逐渐增大时，电压表的示数_____(填“增大”“减小”或“保持不变”)．若车速达到80 km/h时，提醒语音响起，观察到电压表示数为10 V；当电压表的示数为8 V时，汽车速度为___km/h.
12．[2025·烟台]在“用电流表和电压表测量电阻”的实验中：
(1)第一小组连接了如图甲所示的电路，闭合开关前发现有一根导线连接错误．请在错误的导线上划“×”，并画出这根导线的正确连接位置．
(2)正确连接电路后，闭合开关，发现电流表有示数，电压表无示数．出现这个现象的原因可能是___(填序号)．A．待测电阻断路B．待测电阻短路C．电压表接线柱接触不良D．滑动变阻器短路
(3)排除电路故障后，小组同学继续实验，并将记录的数据填写在下表．
①请根据描点法在图乙中描绘出表格中的六组数据，并作出该电阻的U­I图像；②由图像可得该电阻的阻值为___Ω.
(4)第二小组利用上述器材测量另一电阻时，根据所测数据作出的U­I图像如图丙所示，小组交流发现图像与第一小组不同的原因是电压表连接的位置不同，但利用这个图像也能求出待测电阻的阻值，其阻值为__Ω.
13．[2025·辽宁]在探究电流与电阻的关系实验中，实验器材如下：学生电源、电流表、电压表、滑动变阻器“40 Ω　1.5 A”、开关各一个，五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)，导线若干．
(1)图(a)为使用5 Ω定值电阻连接的实验电路．某同学检查电路时发现有一条导线连接错误．请在图(a)中错误的导线上画“×”，并用笔画线代替导线将电路连接正确(导线不能交叉)．
(2)改正错误后，将滑动变阻器的滑片P移到最___端．闭合开关，移动滑片P使电压表的示数达到所要控制的电压U0时，电流表的示数如图(b)所示，为_____A.(3)将不同阻值的定值电阻分别接入电路中，重复实验，记录的数据如表所示．
分析表中数据，在误差允许范围内，电流值与其对应的电阻值的乘积近似_____(填“相等”或“不相等”)，从而得出结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成___比．(4)利用本实验提供的器材___(填“能”或“不能”)探究电流与电压的关系．
14．[2025·北京]某同学利用滑动变阻器RP、电阻箱R、电压表、电压恒定的电源、开关等器材设计了测量电阻Rx的实验电路，如图所示．
(1)请补充主要实验步骤：①按电路图连接电路，将滑动变阻器的阻值调到最大端．②闭合S1，________________________________________________，记录电压表的示数U.③闭合S1，_________________________________________________________________，使电压表的示数仍为U.④记录电阻箱的阻值R0.(2)待测电阻的阻值Rx＝__．(用测量量表示)
将S2拨到2的位置，调节滑动变阻器的滑片到适当位
将S2拨到1的位置，保持滑动变阻器的滑片位置不变，
15．[2025·铜陵二模]如图甲所示电路中，已知定值电阻R1和R2的阻值保持不变，且电源电压也保持不变，移动变阻器滑片的过程中，电压表V1、V2示数随电流表示数变化关系的图像如图乙所示，请计算：(1)定值电阻R1的阻值；(2)定值电阻R2的阻值和电源电压U.
解：(1)由电路图可知，R1、R、R2串联，电压表V1测R1两端的电压，V2测变阻器R两端的电压，电流表测电路中的电流；将滑动变阻器的滑片P从右端滑到左端的过程中，变阻器接入电路的电阻变小，总电阻变小，由I＝ 知电路中的电流变大，R1两端的电压变大(即V1示数变大)，由串联分压的规律可知变阻器R两端的电压变小(即V2示数变小)，所以图线①表示电压表V1示数随电流表示数变化的图像，图线②表示电压表V2示数随电流表示数变化的图像；
当滑片位于最左端时，R1与R2串联，此时电流最大、V1的示数最大，由图象可知，此时R1两端的电压U1＝8 V，通过的电流I1＝2 A，由I＝ 可得R1的阻值为：
(2)当滑片位于最左端时，R1与R2串联，由串联电路的电压特点和欧姆定律可得电源电压：U＝U1＋I1R2＝8 V＋2 A×R2①，当滑片位于右端时，R1、R、R2串联，此时电流最小，由图像可知，此时电流I2＝1 A，变阻器R两端的电压UR＝6 V，U1′＝4 V，同理可得电源电压：U＝UR＋U1′＋I2R2＝6 V＋4 V＋1 A×R2②，联立①②两式解得：U＝12 V，R2＝2 Ω.
16．[2025·河南]如图甲所示为一款测量液体密度的装置设计图．电源电压为12 V，R0为一定值电阻，MN间是足够长的轻质导线，金属棒竖直固定且粗细均匀．一弹簧上端固定，滑片P固定在弹簧下端，与金属棒之间无摩擦且接触良好．已知金属棒接入电路的阻值R与弹簧所受拉力F的关系如图乙所示．容积为40 cm3的小桶通过轻绳挂在弹簧下端，闭合开关S，桶内未装液体时，电流表示数为0.2 A；测量密度时，需在桶内装满待测液体，通过读取电流表示数可得出液体密度．(不计弹簧、滑片及小桶的质量)
(1)闭合开关S，向桶内缓缓注入液体，此过程中电流表的示数_____(填“增大”或“减小”)．(2)电路中定值电阻R0的阻值为多少？(3)当桶内装满某种液体时，电流表的示数为0.3 A，该液体的密度为多少？(g取10 N/kg)(4)电路中的电源使用一段时间后，电源电压降低．用此装置测量液体密度时，若仍将电源电压视为12 V，会导致所测液体的密度_____(填“偏大”“偏小”或“不变”)．
解：(2)桶内未装液体时，弹簧所受拉力为零，由图乙可知，此时变阻器R接入电路的阻值为50 Ω，总电阻为R总＝ ＝60 Ω；则电路中定值电阻R0的阻值为R0＝R总－R＝60 Ω－50 Ω＝10 Ω；
(3)当桶内装满某种液体时，电流表的示数为0.3 A，此时总电阻为R总′＝ ＝40 Ω；则此时变阻器R接入电路的阻值R＝R总－R0＝40 Ω－10 Ω＝30 Ω；由图乙可知，此时弹簧所受拉力为0.4 N，则液体重力为G＝0.4 N，则液体的密度为ρ＝ ＝1×103 kg/m3；
