初中物理中考一轮复习第十七章　生活用电(跨学科实践)课件（含答案）

这是一份初中物理中考一轮复习第十七章　生活用电(跨学科实践)课件（含答案），共16页。PPT课件主要包含了不发光，保护线，切断电源等内容，欢迎下载使用。

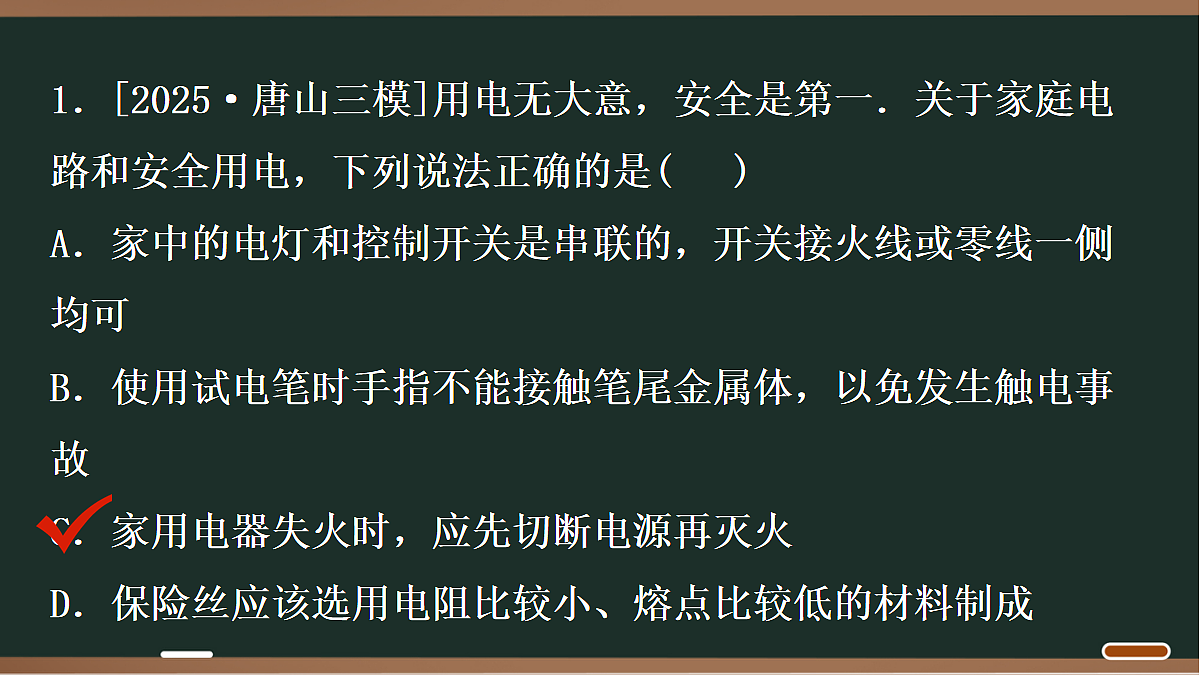

1．[2025·唐山三模]用电无大意，安全是第一．关于家庭电路和安全用电，下列说法正确的是( )A．家中的电灯和控制开关是串联的，开关接火线或零线一侧均可B．使用试电笔时手指不能接触笔尾金属体，以免发生触电事故C．家用电器失火时，应先切断电源再灭火D．保险丝应该选用电阻比较小、熔点比较低的材料制成

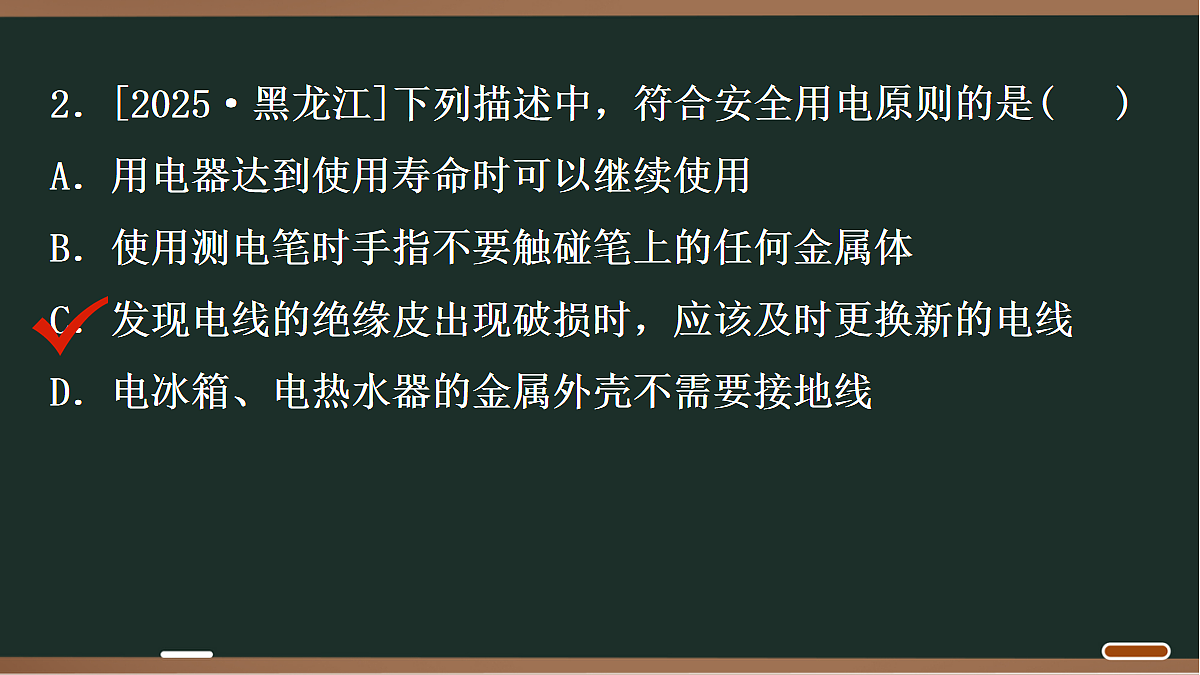

2．[2025·黑龙江]下列描述中，符合安全用电原则的是( )A．用电器达到使用寿命时可以继续使用B．使用测电笔时手指不要触碰笔上的任何金属体C．发现电线的绝缘皮出现破损时，应该及时更换新的电线D．电冰箱、电热水器的金属外壳不需要接地线

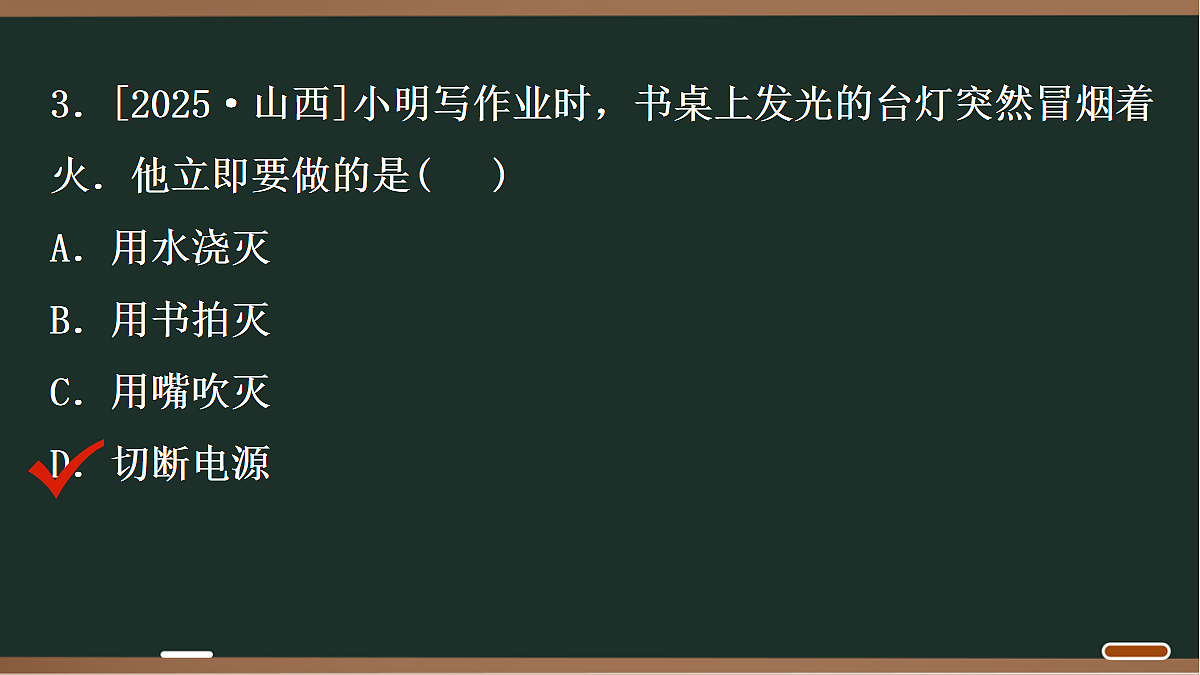

3．[2025·山西]小明写作业时，书桌上发光的台灯突然冒烟着火．他立即要做的是( )A．用水浇灭 B．用书拍灭C．用嘴吹灭 D．切断电源

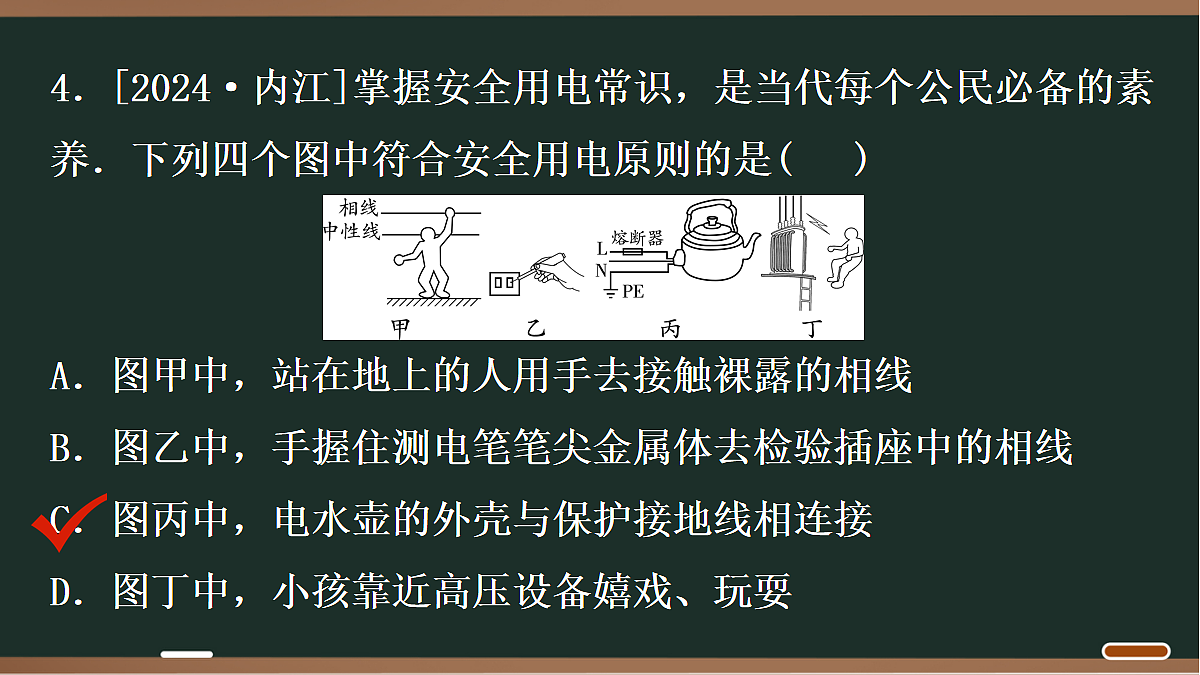

4．[2024·内江]掌握安全用电常识，是当代每个公民必备的素养．下列四个图中符合安全用电原则的是( )A．图甲中，站在地上的人用手去接触裸露的相线B．图乙中，手握住测电笔笔尖金属体去检验插座中的相线C．图丙中，电水壶的外壳与保护接地线相连接D．图丁中，小孩靠近高压设备嬉戏、玩耍
5．[2024·宿迁]为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是( )A．用湿抹布擦拭充电插口B．当充电电动车失火时，用水浇灭C．湿衣服可晾晒在充电的电动车上D．充电结束，断开开关，拔下插头

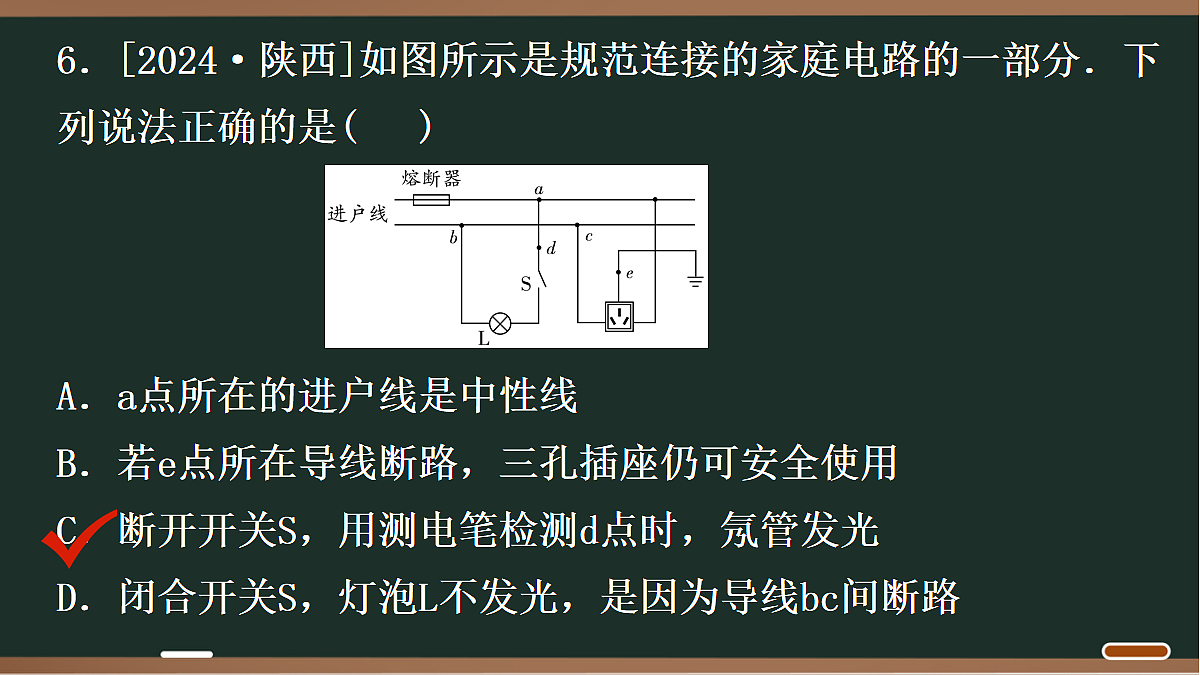

6．[2024·陕西]如图所示是规范连接的家庭电路的一部分．下列说法正确的是( )A．a点所在的进户线是中性线B．若e点所在导线断路，三孔插座仍可安全使用C．断开开关S，用测电笔检测d点时，氖管发光D．闭合开关S，灯泡L不发光，是因为导线bc间断路
7．[2024·徐州]如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是( )A．笔尖插入插座B．笔尖接触相线C．手接触笔尖金属体D．手接触笔尾金属电极
8．[2024·广州]如图所示，某家庭电路的输电线甲、乙从右端进户．闭合开关S，LED灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光．由于出现故障，电风扇停止工作，LED灯仍发光，用测电笔检测插座两孔，氖管均发光．该故障是( )A．电风扇短路B．插座两孔短路C．输电线甲a、b两点之间断路D．输电线甲b、c两点之间断路
9．[2024·海南]某同学想把两盏“220 V　60 W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关S1和S2，下列现象会出现的是( )A．两盏灯同时烧坏B．两盏灯正常发光C．只有L2正常发光D．在插座上插上一盏“220 V　30 W”的台灯，台灯能正常发光
10．[2025·黑龙江]如图所示的家庭电路，闭合开关S后，灯泡L不亮，用测电笔分别检测a、b、c三点时，只有a点和b点可以使测电笔的氖管发光，则该电路的故障是___(填“ab”“bc”或“进户中性线”)断路．维修后闭合开关S，灯泡发光，用测电笔检测b点时测电笔的氖管_______(填“发光”或“不发光”)．
11．[2025·江西]某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”．原因可能是插头内部发生了_____故障，从而使干路中的_____过大，导致空气开关自动切断电路．
12．[2023·东营]测电笔可以用来判断相线和中性线．如图所示，持笔方式正确的是___(填“甲”或“乙”)；为了防止触电，控制用电器的开关应连接在_____(填“中性线”或“相线”)和用电器之间．
13．[2023·烟台]防范触电事故重要的是要有安全用电意识，要遵守安全用电原则．生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与_______相连；家庭电路中，发生触电事故都是人体直接或间接跟___线接触造成的．如果你发现有人触电应立即采取的措施是_________(填“切断电源”或“用手拉开触电者”)．
14．[2025·甘肃]小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接．
