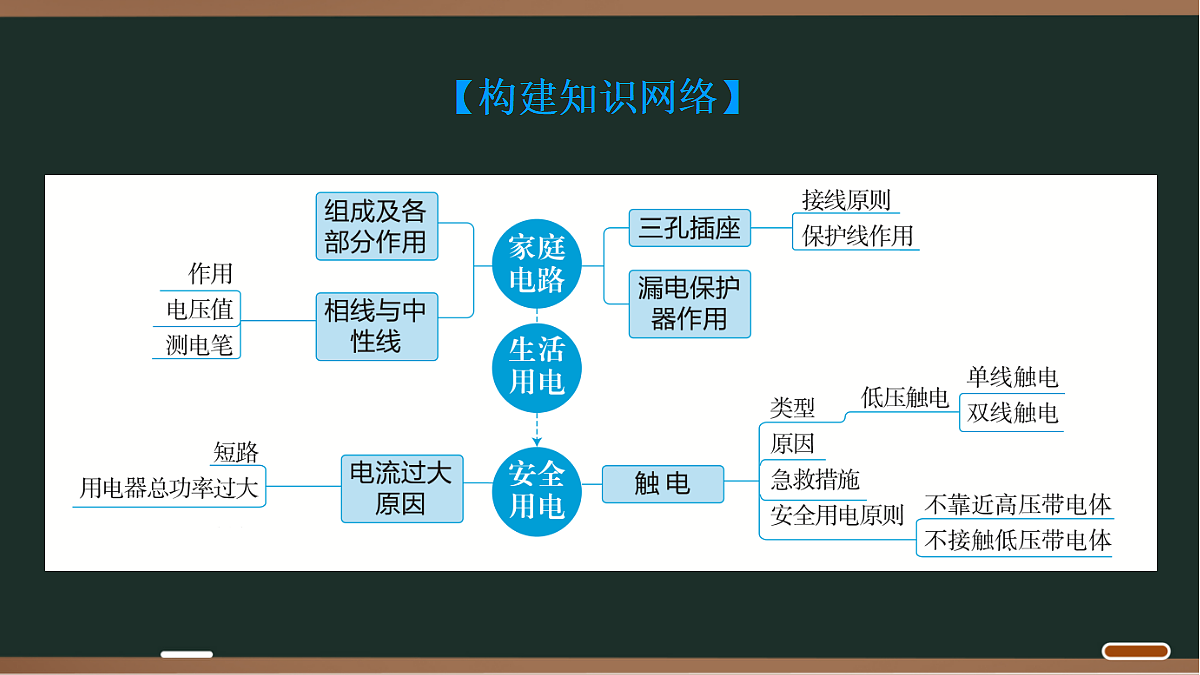

这是一份中考物理一轮复习第十七章　生活用电(跨学科实践)课件（鲁科版），共46页。PPT课件主要包含了构建知识网络，电能表，用电器，中性线，总功率过大，不接触，不靠近，三孔插座，没有接地线，FG之间断路等内容，欢迎下载使用。

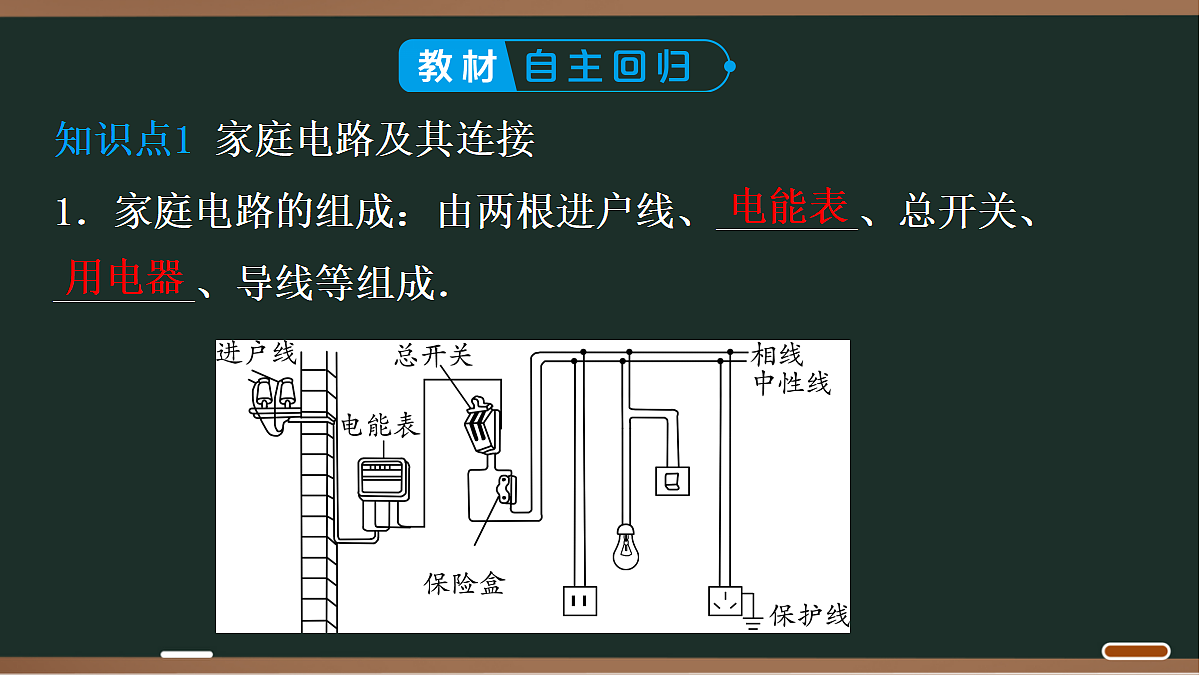

知识点1 家庭电路及其连接1．家庭电路的组成：由两根进户线、_______、总开关、_______、导线等组成．

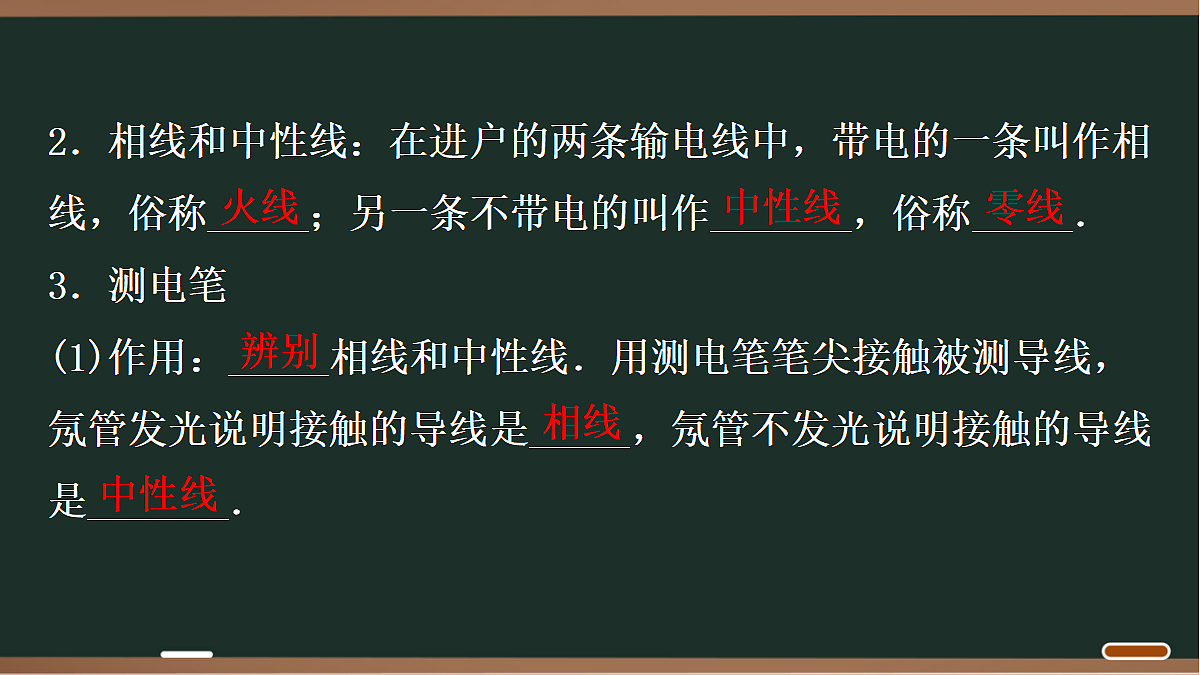

2．相线和中性线：在进户的两条输电线中，带电的一条叫作相线，俗称_____；另一条不带电的叫作_______，俗称_____．3．测电笔(1)作用：_____相线和中性线．用测电笔笔尖接触被测导线，氖管发光说明接触的导线是_____，氖管不发光说明接触的导线是_______．

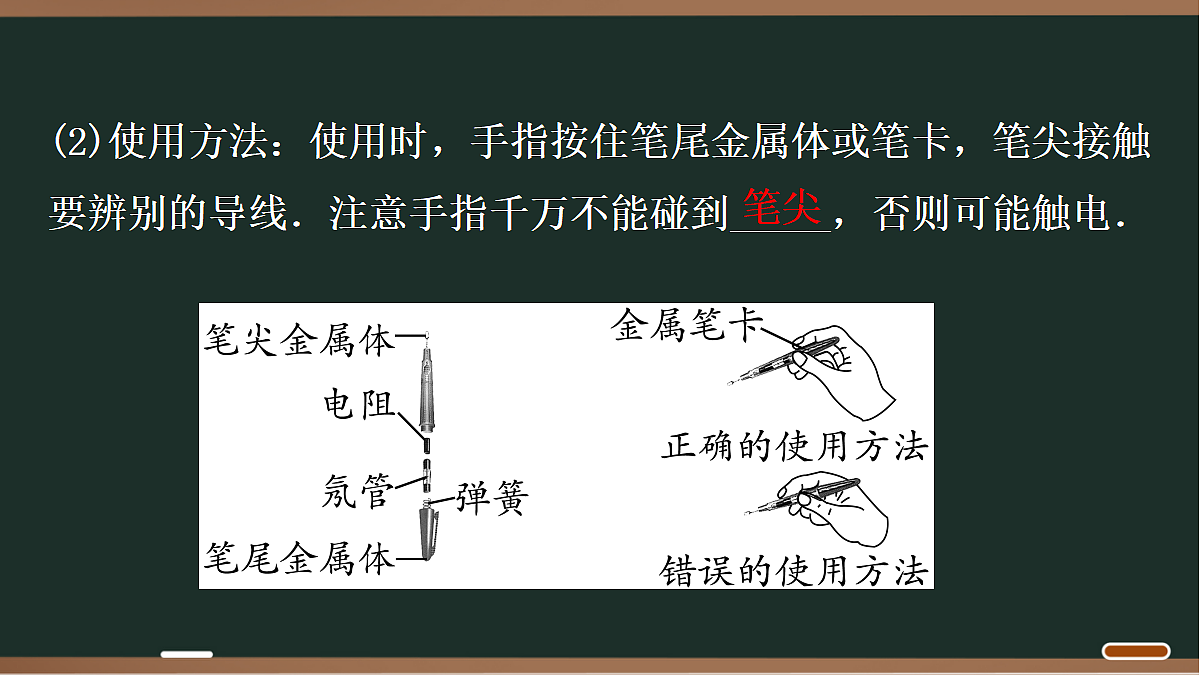

(2)使用方法：使用时，手指按住笔尾金属体或笔卡，笔尖接触要辨别的导线．注意手指千万不能碰到_____，否则可能触电．

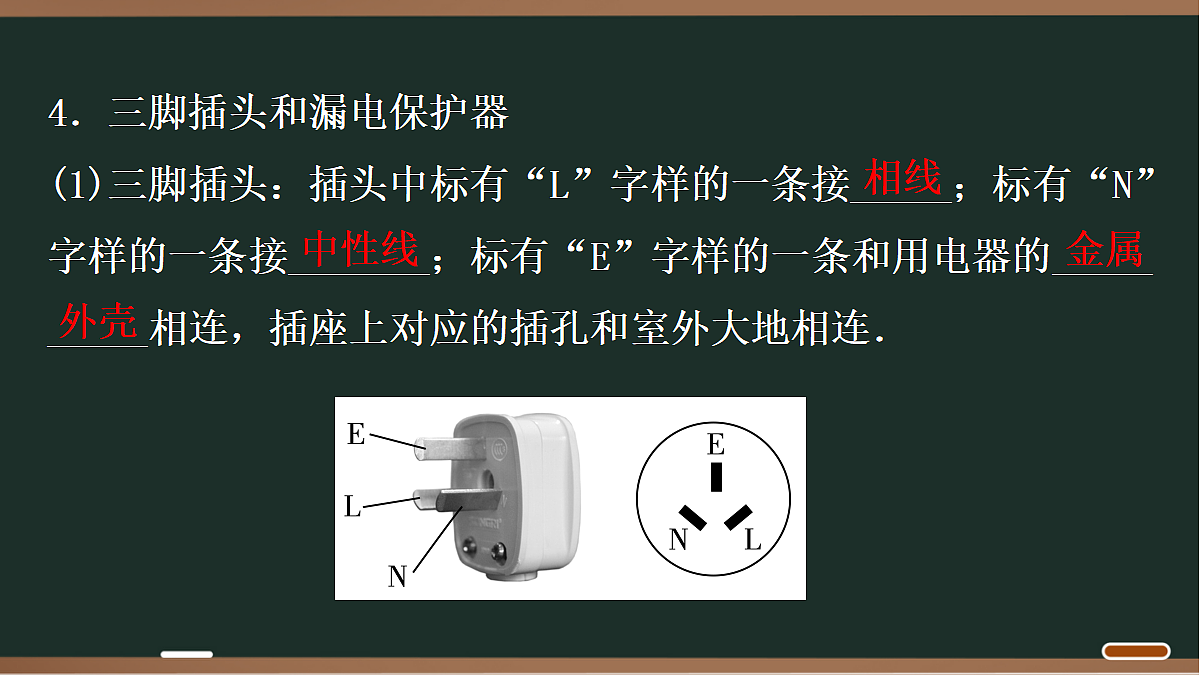

4．三脚插头和漏电保护器(1)三脚插头：插头中标有“L”字样的一条接_____；标有“N”字样的一条接_______；标有“E”字样的一条和用电器的__________相连，插座上对应的插孔和室外大地相连．

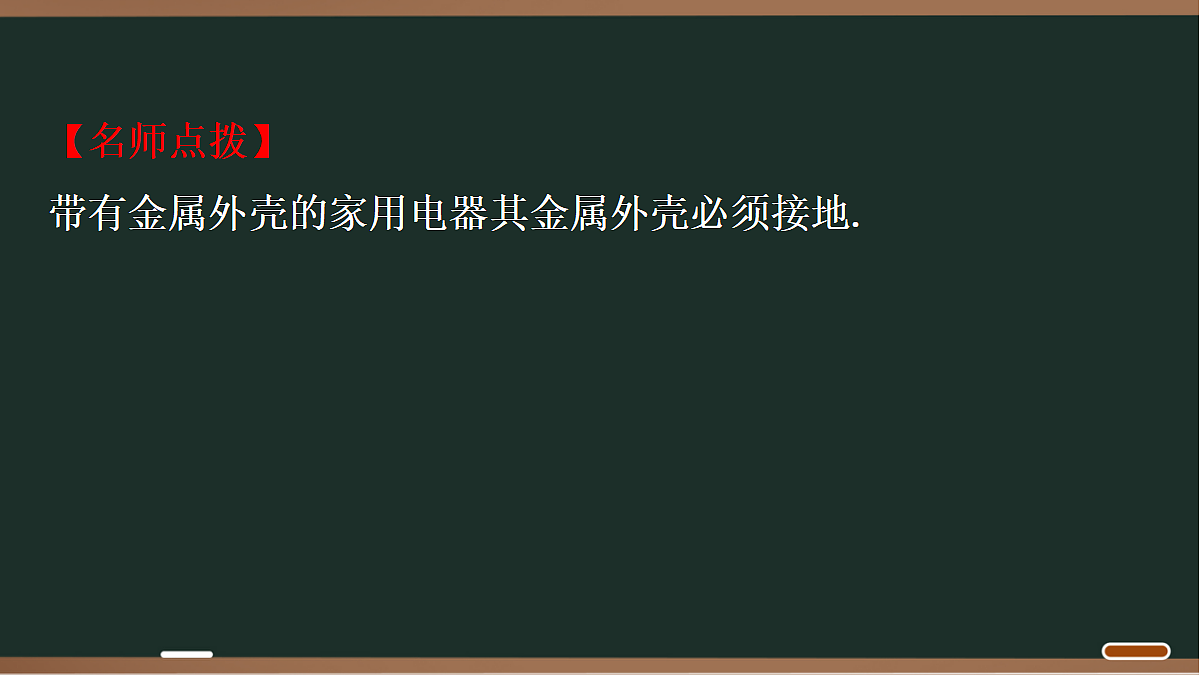

【名师点拨】带有金属外壳的家用电器其金属外壳必须接地.

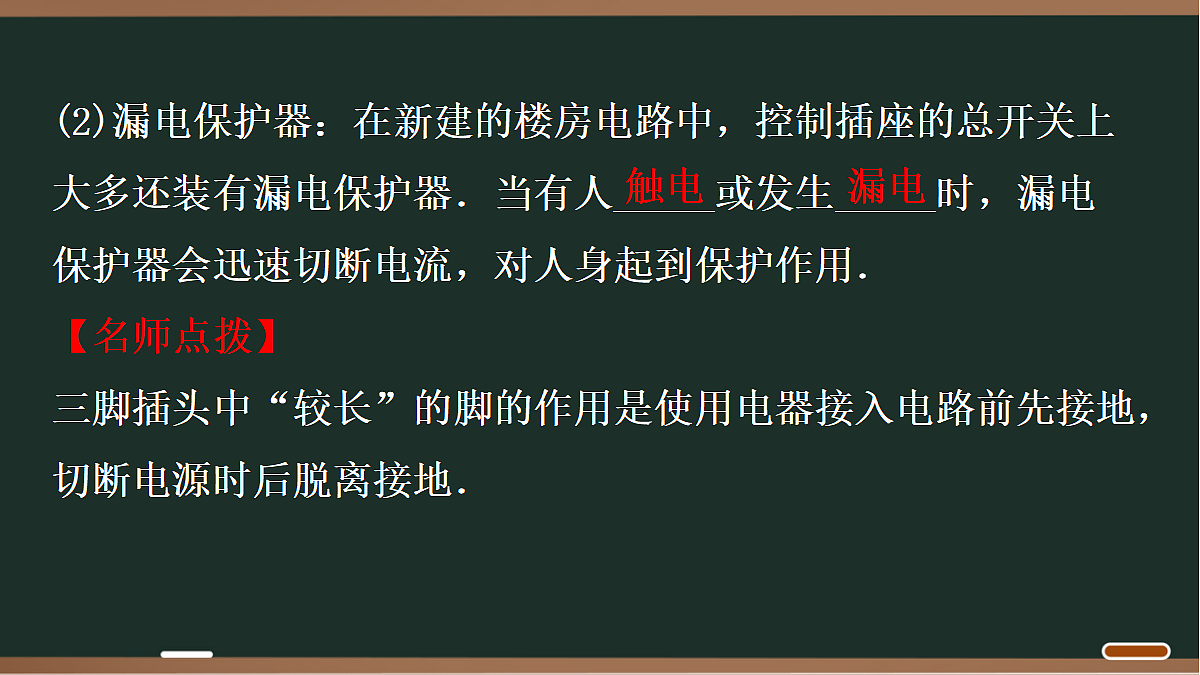

(2)漏电保护器：在新建的楼房电路中，控制插座的总开关上大多还装有漏电保护器．当有人_____或发生_____时，漏电保护器会迅速切断电流，对人身起到保护作用．【名师点拨】三脚插头中“较长”的脚的作用是使用电器接入电路前先接地，切断电源时后脱离接地．
5．强电与弱电(1)现代建筑设计中，强电主要用于动力能源，具有功率___、电流___、频率低等特点，如照明设备、电冰箱、电视机、空调均为强电电气设备．(2)弱电主要用于通信、安防、自动化控制等，如电话、网络、门禁系统、智能家居等．弱电的电压往往不高，一般不会超过___．
6．家庭电路的连接(1)保险装置安装在总开关之后，用电器之前的相线上．(2)家庭电路中各用电器(含插座)之间都是并联的．(3)控制各用电器的开关应串联接在相线与用电器之间．
(4)插座的接法：a.两孔插座的接线原则是“左中性右相”；b.三孔插座的接线原则是“左中性右相上接地”；c.插线板上的指示灯与插座是并联的．(相线又称火线，中性线又称零线)(5)螺口灯泡尾部的顶端接相线，螺旋套接中性线．
知识点2 家庭电路中电流过大的原因(1)___________，如大功率用电器的使用或多个用电器同时使用导致总功率过大．(2)_____，如改装电路时不小心使相线和中性线直接连通，导致短路或电线绝缘皮破损或老化，导致短路．
知识点3 用电安全1．常见的电压：对人体的安全电压不高于___V，我国家庭电路的电压是____V，工厂用的动力电路的电压是____V，高压输电线路的电压高达10～500 kV，都超过了安全电压．2．触电原因：人体直接或间接跟_____接触，并与中性线或保护线构成通路．
3．常见触电类型：a.人体接触相线、_______触电；b.人体接触相线、_____触电；c.高压电弧触电；d.跨步电压触电，如图所示：
4．触电救助：先切断_____，再进行施救．5．安全用电原则：_______低压带电体，_______高压带电体；更换灯泡、搬动用电器应断开电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器等达到使用寿命应及时更换．注意防雷：高大建筑物顶端要装避雷针，雷雨天气不要到大树下避雨，空气开关跳闸后应先检修电路，再使空气开关复位．
(1)使用测电笔辨别相线和中性线时，手必须接触笔尾金属体．( )(2)家庭照明电路中，是将所有用电器串联起来使用的．( )(3)家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的．( )(4)如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器．( )
(5)如果家庭电路中空气开关跳闸，则一定是电路中某处发生了短路．( )(6)发现有人触电，要立即用手把人拉开．( )(7)不可以靠近落在地上的高压线．( )
考点1 家庭电路的组成及连接　(2025年13套卷3考)1．[2025·泰安]同学们利用所学安全用电知识模拟安装家庭电路，下列说法不正确的是( )A．电灯的开关连接在中性线和灯泡之间B．电能表安装在全户用电的总开关之前C．安装三孔插座要“左中性右相中间保护”D．用测电笔判断中性线和相线时，手指要接触笔尾金属体
2．[2024·潍坊]如图所示为某家庭电路示意图，关于该家庭电路，下列说法正确的是( )A．导线b是相线B．电能表上计数器示数的单位是千瓦C．空气开关跳闸，原因可能是电路中出现短路D．正确使用测电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接中性线
3．[2023·菏泽]如图甲所示为某家庭电路的部分电路，下列说法正确的是( )A．控制照明灯的开关应接在图中的b处B．保险丝熔断后，可以临时用一段铜线代替C．用电器的功率越大，电能表记录的数字一定越大D．使用测电笔检测的正确方式如图乙所示
【名师点拨】(1)灯泡的接法：底部金属触点经过开关接相线，金属螺旋套直接接中性线；(2)两孔插座的接法：“左中性右相”；(3)三孔插座的接法：“左中性右相上(中)接地”．
考点2 家庭电路故障分析　(2025年13套卷2考)1．[2025·威海]家庭电路的部分电路如图所示，进户线___(填“甲”或“乙”)是相线；只闭合开关S1，L1正常发光，再闭合开关S2，L1马上熄灭，如果故障出在L2上，则可能是L2_____．
解析：开关控制相线，家庭电路的部分电路如图所示，进户线甲是相线；家庭电路中两灯是并联的，只闭合开关S1，L1正常发光，说明电路正常，再闭合开关S2，L1马上熄灭，如果故障出在L2上，则可能是L2短路，造成导致熔丝熔断，两灯都不发光．
2．[2024·日照]如图所示是小明家新房中的部分电路，存在的问题是____________________．问题解决后，闭合开关S1、S2，电灯L1正常发光，但L2仍然不亮．将一把新买的电热水壶插入三孔插座，电热水壶也不能工作．把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是___________．
解析：三孔插座的连接应该是“左中性右相上接地”，则由图可知，电路存在的问题是三孔插座没有接地线；闭合开关S1、S2，电灯L1正常发光，说明L1支路是通路，但L2仍然不亮；将一把新买的电热水壶插入三孔插座，电热水壶也不能工作；L2和三孔插座不能工作，说明出现断路故障，三孔插座的右孔能使氖管发光，则相线上没有断路，而三孔插座左孔也能使氖管发光，说明左孔通过L2和相线连通，所以电路的故障是FG之间断路．
【名师点拨】家庭电路出现的故障多表现为用电器不工作和保险丝熔断，检修时要用测电笔测导线、用电器等是否带电，具体解题思路如下：
考点3 安全用电　(2025年13套卷5考)1．[2025·山东]以下符合安全用电原则的是( )A．插排破损后及时更换B．不切断电源更换灯泡C．电动车在楼道内充电D．湿手拔下用电器插头
2．[2025·潍坊]“安全用电，珍爱生命”，下列做法符合安全用电原则的是( )A．禁止用铜丝、铁丝等导线代替保险丝B．使用测电笔时，笔尖接触被测导线，手指接触笔尖C．家庭中长时间同时使用多个大功率用电器D．在触电事故的现场，第一时间用手去拉触电者
考点4 设计与安装模拟家庭电路　(2025年13套卷0考)1．[2024·威海]家用吊扇灯的风扇和灯既可独立工作，又可同时工作，下列电路正确的是( )
2．[2024·烟台]如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完整．
1．[2025·兰州]如图所示的情境中，符合安全用电要求的是( )A．图甲，在高压线下钓鱼B．图乙，使用绝缘皮已破损的电线C．图丙，将电动车推进楼道停放或充电D．图丁，用电器着火时先断电再灭火
2．[2025·内蒙古]小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关②将新插座装回墙上③拆下旧插座④闭合总开关⑤将电线按“左中性右相”接入新插座的接线柱上．下列操作顺序符合安全用电原则的是( )A．①③④⑤② B．①③⑤②④C．③⑤①②④ D．③⑤②①④
3．[2025·长沙]下列符合安全用电要求的是( )A．手机充电完毕后，不拔充电插头B．多个大功率用电器同时接在一个插线板上工作C．空气开关跳闸后，不排除故障就重新闭合通电D．人离开时将电烤火炉及时断电
4．[2025·广东]下列利用开关控制插座的电路中，符合安全用电要求的是( )
5．[2025·绥化]如图所示是家庭电路的一部分，进户线在图中左侧．闭合开关，灯泡不亮，用测电笔检测发现a、b、c三处氖管发光，d处氖管不发光．则电路故障是( )A．灯泡断路 B．b、c间断路C．a、d间断路 D．进户线中性线断路
6．[2025·天津]如图甲所示是小明房间的一个插座，用测电笔测试A孔时氖管发光．他想把图乙中插头插入插座中，下列说法正确的是( )A．A孔与中性线相连B．D脚插入A孔更安全C．D脚插入B孔更安全D．D脚插入A孔和B孔同样安全
7．[2025·乐山]小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏、开关闭合时插孔也能提供工作电压．根据上述现象，下列电路连接方式合理的是( )
8．[2025·达州]如图所示为小超家部分电路示意图．他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光．经检查空气开关未跳闸，用测电笔检测a、b、c三点氖管均发光．下列电路故障判断正确的是( )A．灯泡短路 B．进户相线开路C．进户中性线开路 D．三孔插座短路
9．[2025·广西]某测电笔的构造如图所示．正确使用测电笔时，手指按住笔卡，用测电笔的_____部位接触导线的芯线，若氖管发光，则该导线是_____(填“相线”或“中性线”)．
10．[2025·扬州]如图所示，测电笔的氖管发光，所测孔连接的是___线，多个用电器同时插入插线板都能独立工作，各用电器是___联的，断开插线板上的开关，所有插孔都不能供电，表明开关连接在___路上，三孔插座中间的插孔接地，将用电器的_________与大地相连，目的是防止触电．
11．[2025·凉山州]随着新能源电动汽车销量增长，充电桩的安装率不断提高．据了解、充电桩输出电压的范围是300～600 V，峰值功率高达500 kW.如图所示，充电站内各充电桩是_____(填“串联”或“并联”)的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的_______；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接_____线；若充电桩起火，_____用水灭火．
12．[2025·河南]如图所示是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡．请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则．
13．[2025·苏州]如图所示中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号．
