山东省聊城市东昌府区2025-2026学年九年级上学期2月期末物理试题-自定义类型

这是一份山东省聊城市东昌府区2025-2026学年九年级上学期2月期末物理试题-自定义类型，共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

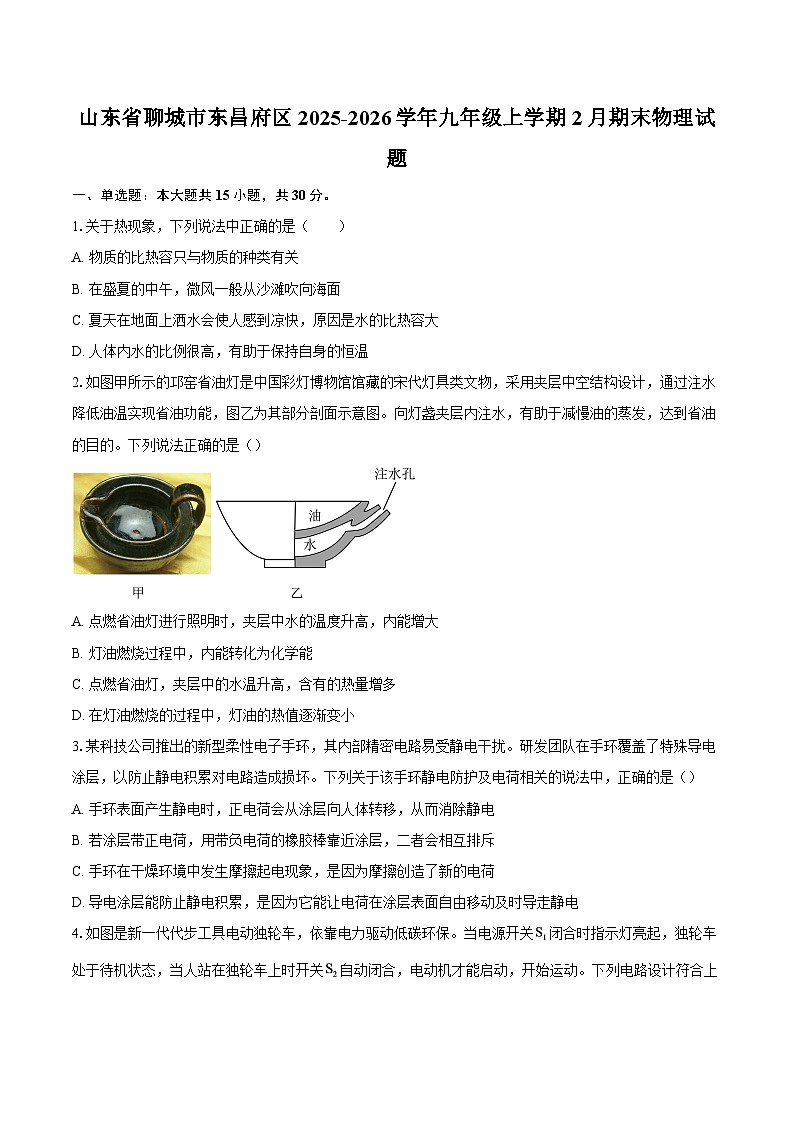

1.关于热现象，下列说法中正确的是（ ）
A. 物质的比热容只与物质的种类有关
B. 在盛夏的中午，微风一般从沙滩吹向海面
C. 夏天在地面上洒水会使人感到凉快，原因是水的比热容大
D. 人体内水的比例很高，有助于保持自身的恒温
2.如图甲所示的邛窑省油灯是中国彩灯博物馆馆藏的宋代灯具类文物，采用夹层中空结构设计，通过注水降低油温实现省油功能，图乙为其部分剖面示意图。向灯盏夹层内注水，有助于减慢油的蒸发，达到省油的目的。下列说法正确的是（）
A. 点燃省油灯进行照明时，夹层中水的温度升高，内能增大
B. 灯油燃烧过程中，内能转化为化学能
C. 点燃省油灯，夹层中的水温升高，含有的热量增多
D. 在灯油燃烧的过程中，灯油的热值逐渐变小
3.某科技公司推出的新型柔性电子手环，其内部精密电路易受静电干扰。研发团队在手环覆盖了特殊导电涂层，以防止静电积累对电路造成损坏。下列关于该手环静电防护及电荷相关的说法中，正确的是（）
A. 手环表面产生静电时，正电荷会从涂层向人体转移，从而消除静电
B. 若涂层带正电荷，用带负电荷的橡胶棒靠近涂层，二者会相互排斥
C. 手环在干燥环境中发生摩擦起电现象，是因为摩擦创造了新的电荷
D. 导电涂层能防止静电积累，是因为它能让电荷在涂层表面自由移动及时导走静电

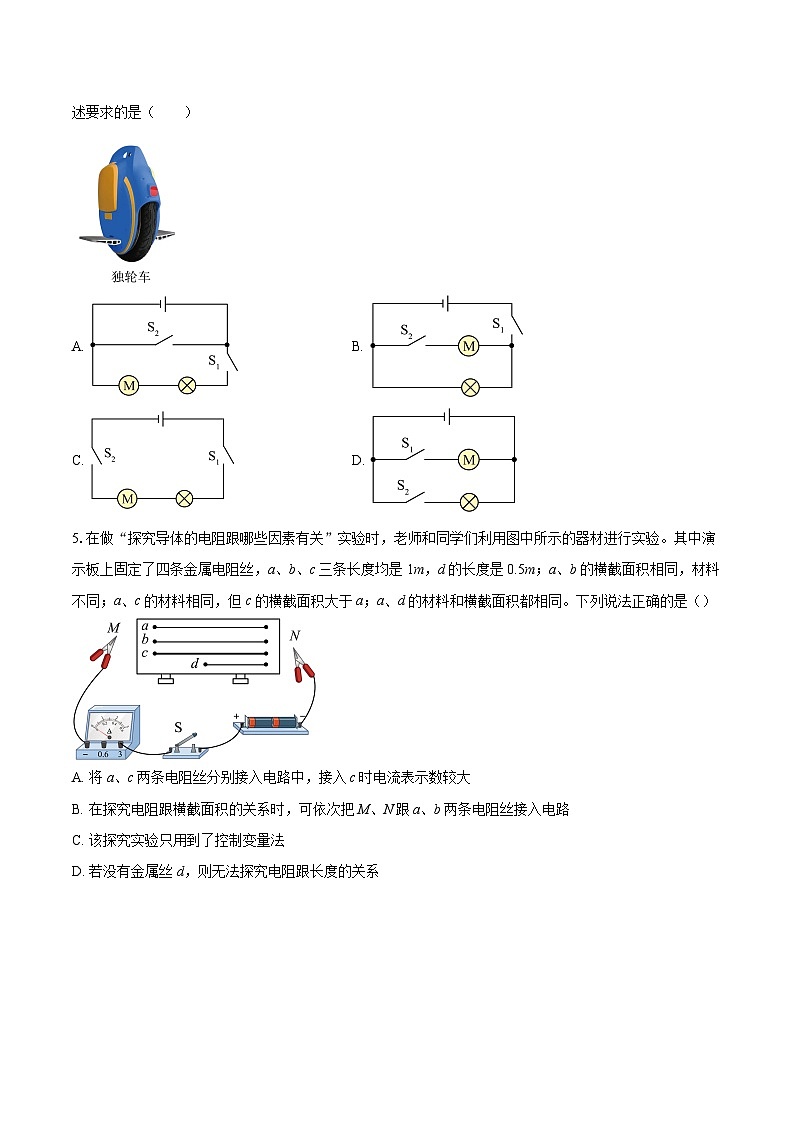

4.如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A. B.
C. D.
5.在做“探究导体的电阻跟哪些因素有关”实验时，老师和同学们利用图中所示的器材进行实验。其中演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度是0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。下列说法正确的是（）
A. 将a、c两条电阻丝分别接入电路中，接入c时电流表示数较大
B. 在探究电阻跟横截面积的关系时，可依次把M、N跟a、b两条电阻丝接入电路
C. 该探究实验只用到了控制变量法
D. 若没有金属丝d，则无法探究电阻跟长度的关系

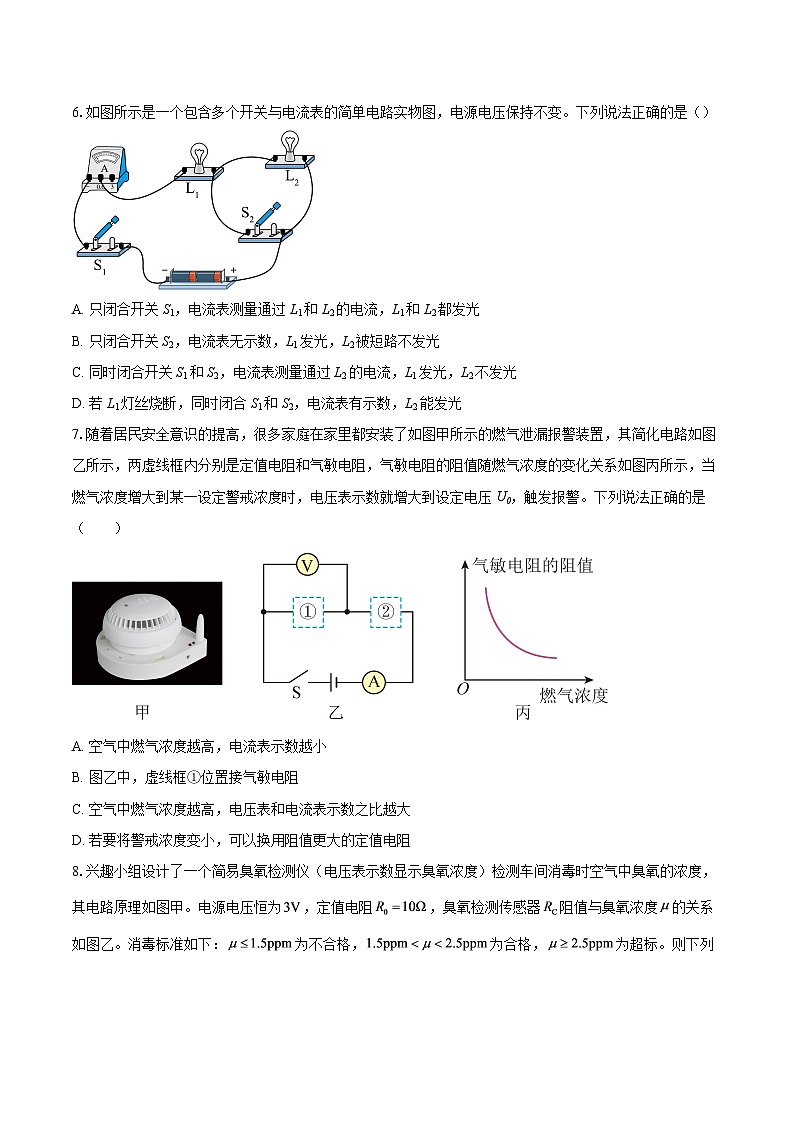

6.如图所示是一个包含多个开关与电流表的简单电路实物图，电源电压保持不变。下列说法正确的是（）
A. 只闭合开关S1，电流表测量通过L1和L2的电流，L1和L2都发光
B. 只闭合开关S2，电流表无示数，L1发光，L2被短路不发光
C. 同时闭合开关S1和S2，电流表测量通过L2的电流，L1发光，L2不发光
D. 若L1灯丝烧断，同时闭合S1和S2，电流表有示数，L2能发光
7.随着居民安全意识的提高，很多家庭在家里都安装了如图甲所示的燃气泄漏报警装置，其简化电路如图乙所示，两虚线框内分别是定值电阻和气敏电阻，气敏电阻的阻值随燃气浓度的变化关系如图丙所示，当燃气浓度增大到某一设定警戒浓度时，电压表示数就增大到设定电压U0，触发报警。下列说法正确的是（ ）
A. 空气中燃气浓度越高，电流表示数越小
B. 图乙中，虚线框①位置接气敏电阻
C. 空气中燃气浓度越高，电压表和电流表示数之比越大
D. 若要将警戒浓度变小，可以换用阻值更大的定值电阻
8.兴趣小组设计了一个简易臭氧检测仪（电压表示数显示臭氧浓度）检测车间消毒时空气中臭氧的浓度，其电路原理如图甲。电源电压恒为，定值电阻，臭氧检测传感器阻值与臭氧浓度的关系如图乙。消毒标准如下：为不合格，为合格，为超标。则下列说法正确的是（ ）
A. 当臭氧浓度为时，电压表的示数为
B. 某次检测时，电压表示数为，该次消毒是合格的
C. 若更换后，则电压表上刻度处对应为臭氧浓度为的刻度
D. 若更换后，则当臭氧浓度为0.75 ppm时，的电功率是1.5 W
9.如图所示的四种现象中说法正确的是（）
A. 如图甲所示，站在绝缘凳上的人同时接触相线和中性线不会引发触电
B. 如图乙所示，在电路中可以同时使用很多大功率用电器
C. 图丙中洗衣机的金属外壳应该接在中性线上
D. 图丁的空气开关跳闸，可能是家庭电路出现短路造成的
10.小附为自己家的宠物设计了一款补水提示器，其工作原理如图所示，当水量减少时滑片上移，增加时滑片下移（水量为零时，滑片在最顶端；水量最大时，滑片在最底端）。下列分析错误的是（ ）
A. 如果电表选择的是电压表，水量增多时电压表示数变大
B. 如果电表选择的是电压表，水量减小时电路总电阻不变
C. 如果电表选择的是电流表，水量减少时电流表示数变大
D. 如果电表选择的是电流表，可以在水太多时保护电路
11.小宇和同学们在做电学实验过程中，她们经过讨论，依次改进了“探究电流跟电压的关系”的实验电路图，如图甲、乙、丙所示。下列说法正确的是（）
A. 图甲改进为图乙：为保证实验过程中电压这一因素不变
B. 图乙改进为图丙：实现多次实验，得到电流跟电压之间的定量关系
C. 图丙：移动滑动变阻器目的是保持电阻R两端电压不变
D. 图丙：不增加任何器材、不改变电路，也可以探究电流与电阻的关系
12.下列关于能源信息说法中正确的是（ ）
A. 原子弹和氢弹是根据核聚变原理制成的
B. 随着科学技术发展，人们能制造出一种既可以不消耗能源，又能不断对外做功的机器
C. 光缆通信是通过光在光导纤维内壁上多次反射传递信息的
D. 日常生活中可以看到各式各样的天线，它们只是用来发射电磁波的
13.某同学利用如图甲和乙所示的装置探究“电流通过导体时产生的热量跟什么因素有关”，甲、乙实验中左右U形管的粗细一致，透明容器中都密封等量的空气。通电一段时间后，下列说法正确的是（）
A. 装置中电阻丝的内能和密闭容器中空气的内能改变的方式相同
B. 甲实验表明，在电流、通电时间相同时，电阻越大，这个电阻产生的热量越少
C. 甲、乙实验装置都不能探究电流通过导体产生的热量跟通电时间的关系
D. 乙实验中，右侧U形管中液面上升比左侧U形管中液面上升慢
14.如下图所示为动圈式话筒的简化示意图，磁铁固定在适当的位置，线圈与膜片连接，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变。下列图示与此原理相同的是（）
A. B.
C. D.
15.如图甲所示，电源电压恒定，R0为定值电阻，闭合开关，将滑动变阻器R的滑片P从a端移到b端的过程中，其电流I与电压U的关系图像如图乙所示，在该过程中，下列说法正确的是（ ）
A. 定值电阻阻值R0大小为10ΩB. 滑动变阻器最大阻值为20Ω
C. R0的功率变化范围为0.2W～1.8WD. 电路总功率的变化范围为0.8W～2.4W
二、填空题：本大题共2小题，共4分。
16.电动汽车上的“油门”系统其结构原理如图甲、乙所示。图甲中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大，电动机的转速变大。图甲中汽车变阻器上旋钮滑片的材料应选用 （选填“导体”或“绝缘体”）；图乙电路中M、N应分别与图甲中的 （选填“E、O”、“O、F”或“E、F”）接线柱相连。
17.如图所示，地磁场的形状跟条形磁体的磁场相似，地磁场的N极在地理 极附近。地理两极与地磁两极 （选填“重合”或者“不重合”）。
三、作图题：本大题共1小题，共3分。
18.小明随爸爸一起到外地旅游时，在酒店的房间里，发现必须插入房卡，闭合开关灯才能亮。爱动脑的小明根据这一发现完成了电路设计，也请你完成下图的电路设计。（房卡插槽相当于开关，插入房卡相当于闭合开关）
四、实验探究题：本大题共3小题，共23分。
19.在探究比热容和热值大小的实验中，如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯中两种液体的密度不同（液体A、B始终未沸腾）。
(1)实验装置如图甲、乙、丙所示，在烧杯中分别装入 相等的两种液体（选填“质量”或“体积”）；
(2)若要比较不同物质的吸热本领：
①应选择 两图进行实验，该实验是通过比较 来间接反映液体吸收热量的多少（选填“升高的温度”或“加热时间”）；
②根据记录的实验数据，绘制了如图丁所示的温度随时间变化关系的图像，在0~5min内，A吸收的热量 （选填“大于”“小于”或“等于”）B吸收的热量，则A、B两种液体的比热容之比为 ；
(3)若要比较不同燃料的热值：
①为了比较燃料1和燃料2的热值，应选择 两图进行实验，应该在燃料完全燃烧后，通过比较 来得出结论（选填“温度计示数的变化量”或“加热时间”）；
②在图甲装置中，若燃料为酒精，烧杯内的液体为水，先测出水的质量和酒精烧尽时水升高的温度，再结合酒精的质量（不考虑酒精的蒸发）这一数据，计算出酒精的热值。通过实验算出的热值与实际相比 （选填“偏大”或“偏小”）。
20.探究“电流与电阻关系”的实验时，某小组连接了如图甲所示的实物电路。
(1)连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值，记录电流表的示数和 ；
(2)改变电阻箱的阻值，调节滑动变阻器的滑片，使 ，并记录相应数据；
(3)再次改变电阻箱的阻值，发现无论怎样调节滑动变阻器的滑片都不能达到步骤（2）中的要求，原因是电阻箱的阻值调得太 （填“大”或“小”）了；
(4)重复步骤（2）多次实验，根据所得数据画出电流随电阻变化的图像如图乙所示，你认为该小组实验时的 ​​​​​​​V；
(5)进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是导体两端的电压一定时， ；
(6)实验结束后，小组间交流时，发现邻组同学在相同的坐标系中画出的图像如图丙所示，则邻组同学 （填“能”或“不能”）得出“电流与电阻关系”的结论，图像不同的原因是 。
21.小明在进行“测量小灯泡的电阻”的实验，已知小灯泡上标有“2.5V”字样，实验器材还有：电流表、电压表、滑动变阻器、开关、电源各一个、导线若干，所用电源电压恒为3V，实物电路如图甲。
(1)连接完如图甲电路后，小明匆匆闭合开关进行试触，结果会出现电流表 示数；电压表 示数；（均选填“有”或“无”）
(2)经检查，小明发现有一根导线连接错误，请你在连接错误的导线上画“×”并补画出正确的连线；
(3)改正错误后，小明测得多组实验数据后绘制了小灯泡的U-I图像如图乙所示，小灯泡的正常工作时的电阻为 Ω；（结果保留一位小数）
(4)测得小灯泡的正常发光时的电阻后，把小灯泡两端的电压调为额定电压的一半，此时的功率 （选填“大于”“等于”或“小于”）额定功率的四分之一；
(5)完成上述实验之后，小明想不用电压表测量小灯泡的正常发光时的电阻，已知小灯泡的额定电压为U额，他又找来一个阻值为R0的定值电阻，设计了电路图丙。请补全实验步骤并写出表达式：
①只闭合开关S和S2，移动滑动变阻器的滑片，使电流表的示数为 ，此时小灯泡正常发光；
②只闭合开关S和 （选填“S1”或“S2”），保持滑动变阻器滑片的位置不动，记下电流表的示数为I；
③小灯泡额定电阻的表达式是R额= 。（用已知量和所测物理量符号表示）
五、计算题：本大题共2小题，共20分。
22.天然气作为一种清洁环保的优质能源，近年来被广泛使用。某次小明用天然气灶在一个标准大气压下将15kg的水从20℃加热到40℃，用时252s，消耗天然气的耗气量为。[水的比热容为，天然气的热值为]。
(1)消耗的天然气完全燃烧放出的热量是多少？
(2)该天然气灶的加热效率是多少？
(3)小明家未通天然气前一般使用效率为40%的太阳能热水器对水进行加热，则与太阳能热水器相比，使用天然气灶加热这部分水可以节省多长时间？已知太阳能热水器接收太阳光照的面积为，其集热器采热功率（即每平方米接收太阳能的功率）为。
23.如图甲为某款双控温多功能家用涮烤两用分体电火锅。该锅可实现汤锅、烧烤同时进行，也可以分开控制。其部分简化电路图如图乙：开关S1控制对中央区域汤锅进行加热的电路，R1、R2均为加热电阻，R2与温控开关并联，可以实现汤锅的保温和加热功能；两烧烤盘区域S左、S右可分别控制左右两盘的加热电阻R左、R右。该涮烤锅部分参数如表所示。求：
(1)汤锅加热状态正常工作时，R1的电阻；
(2)若R2的电阻为51.6Ω，则该汤锅保温挡的额定保温功率；
(3)在一次野外烧烤中通过很长的导线从一电压为220V的农家将电源引到烧烤点，发现烤肉速度比较慢。经分析因为距离远，导线有一定电阻（但远小于加热电阻阻值），所以导线会消耗一些电能，当只让烧烤盘右盘工作时，测得右盘的实际功率只有324W，求此时导线上消耗的电功率。
六、综合题：本大题共4小题，共20分。
24.
(1)如图甲所示，把活塞迅速压下去时脱脂棉被点燃，说明筒内空气的内能 ；乙实验中用瓶塞将瓶口塞紧，用打气筒给瓶中打气，当瓶塞跳起来时能量转化与汽油机的 冲程相同；
(2)如图丙所示，B是一个被销钉K固定的活塞，气缸A内密封有压缩空气，C是一支温度计。当把销钉K拔出后，观察到活塞向右移动，温度计的示数将 （填“变大”“变小”或“不变”）。
25.我国新能源汽车发展迅猛，受到国内外广大消费者的青睐。
(1)冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有 的性质；如图，这是某电动汽车充电站的一排充电桩，这些充电桩是 （选填“串联”或“并联”）的；
(2)汽车挂倒挡倒车时，车尾的3~5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。挂挡器与电路元件中的 作用相似，给汽车蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）。
26.小明想测一下玩具汽车上电动机的额定功率，他发现电动机上标明额定电压为12V。他设计的实验电路如图甲，正确连接好电路后，根据记录的电动机两端的电压和通过电动机的电流，画出的I-U图像如图乙。在电压0~4V段时，电动机不转，电压大于4V后电动机开始转动，图像显示0~4V段图像为直线。
(1)从图像显示的数据分析可知，电动机正常工作时电压表选择的量程是 ，电流表选择的量程是 ；
(2)根据小明设计的电路图，在丙图中完成电动机正常工作时的实物连线；
(3)小电动机的额定功率为 W；
(4)小明通过自主学习得知：电动机内部的线圈电阻，通电后，电动机不转时就相当于一个定值电阻，电动机转动时将电能转化为内能和机械能。
（a）小明的电动机内部线圈电阻的阻值为 Ω；
（b）将电动机接到3V的电源上，它消耗的实际功率为 W；
（c）电动机正常工作时，1min内产生的热量为 J。
27.阅读短文，回答问题：
多功能喷洒车
二十大报告指出：推动绿色发展，促进人与自然和谐共生，多功能喷洒车作为城市环保小卫士充当着重要角色。某款喷洒车的主要结构如题21图甲所示，配置的四冲程柴油机不仅要牵引喷洒车前行，还要带动雾炮机电气箱里的发电机发电，然后发电机给风机、转向机、水泵和液压泵供电，水泵和液压泵可独立工作，机械结构上，喷雾炮筒的转轴设计在炮筒的重心；工作时水泵通过水管将水箱中的水直接压到喷嘴处，然后被风机产生的强风喷射出去：转向机可带动喷雾炮筒左右水平旋转，液压泵撑杆可支撑并带动喷嘴上下转动，达到有效控制喷洒射程和面积的作用。
喷洒车的部分参数如下表所示，其中最大能效的定义为：当以最大射程和流量工作时，最大射程和每秒钟喷水体积的乘积与发电机输出功率的比值。
(1)下列关于雾炮机的说法正确的是 ；
A．液压泵和水泵应该并联在电路中
B．风机、转向机和发电机都是将电能转化为机械能
C．喷水时，喷出的水雾在空中飞散，属于扩散现象
D．该雾炮机也可利用家中的插座直接供电工作
(2)图乙是水箱内自动测定水量的电路示意图，是滑动变阻器，水量表是由 （选填“电压表”或“电流表”）改装而成；若要求喷水过程中水量表示数变小，则图中电源负极应连接的 （选填“”或“”）端；
(3)某次喷洒车以匀速行驶执行喷洒任务，柴油机以的转速运行，提供牵引力的同时还实现发电机输出功率，若喷洒车工作，求该过程中：
①柴油机每秒完成 个做功冲程；
②发动机牵引力做的功为 ；
③若该雾炮机的最大射程为，可知该喷洒车的最大能效为 。
1.【答案】D
2.【答案】A
3.【答案】D
4.【答案】B
5.【答案】A
6.【答案】A
7.【答案】D
8.【答案】C
9.【答案】D
10.【答案】C
11.【答案】B
12.【答案】C
13.【答案】D
14.【答案】C
15.【答案】C
16.【答案】导体
E、O

17.【答案】南
不重合

18.【答案】
19.【答案】质量
甲、丙
加热时间
等于
1∶2
甲、乙
温度计示数的变化量
偏小

20.【答案】电阻箱的阻值
电压表的示数保持 不变
大
6
通过导体的电流与导体的电阻成反比
能
他们所控制的电阻箱两端的电压不同

21.【答案】无
有
​​​​​​​
8.3
大于
​​​​​​​
​​​​​​​
​​​​​​​

22.【答案】(1)
(2)
(3)2898s
【详解】（1）已知天然气的热值为 ，消耗的天然气体积为 ，则天然气完全燃烧放出的热量
（2）已知水的比热容为 ，水的质量为 ，水的温度变化为
则水吸收的热量为
则加热效率为
（3）使用太阳能热水器时水吸收热量相同
太阳能接收功率
有用功率
则太阳能加热时间为
已知天然气灶加热时间
节省时间 ​​​​​​​

23.【答案】(1)
(2)506.3W
(3)36W
【详解】（1）分析电路图可知，当汤锅处于加热状态时，开关S1和温控开关闭合，此时电阻R2被短路，只有电阻R1接入电路，由电功率公式 可得，电阻R1的阻值为
（2）分析电路图可知，当汤锅处于保温状态时，开关S1闭合，温控开关断开，此时电阻R1和R2串联接入电路。电路的总电阻为
汤锅保温挡的额定保温功率为
（3）由电功率公式 可得，右盘电阻R右的阻值为
当只让烧烤盘右盘工作时，导线与右盘串联，由 可得，此时电路中的实际电流为
根据串联电路的电压分配关系，右盘两端的实际电压为
导线两端的电压为
导线上消耗的电功率为 ​​​​​​​

24.【答案】增加
做功
变小

25.【答案】吸引轻小物体
并联
开关
用电器

26.【答案】0~15V
0~3A
​​​​​​​
36
2
4.5
1080

27.【答案】A
电流表
​​​​​​​
25
​​​​​​​
4.5
额定电压
额定功率
220V
汤锅
烧烤盘
加热
保温
左盘
右盘
1100W
800W
400W
发电机输出电压
最大能效
___________
柴油机效率
发电机效率
喷水最大流量
水箱容积
