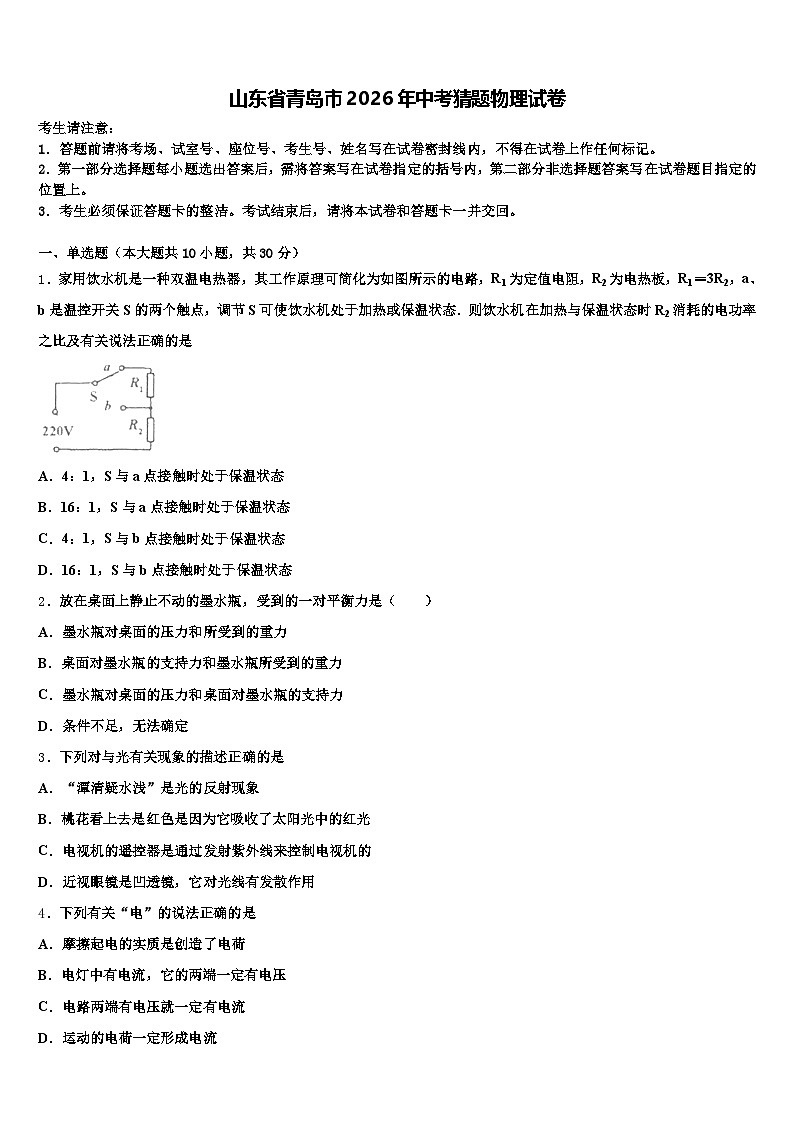

山东省青岛市2026年中考猜题物理试卷（含答案解析）

这是一份山东省青岛市2026年中考猜题物理试卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁，下列有关“电”的说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．家用饮水机是一种双温电热器，其工作原理可简化为如图所示的电路，R1为定值电阻，R2为电热板，R1＝3R2，a、b是温控开关S的两个触点，调节S可使饮水机处于加热或保温状态．则饮水机在加热与保温状态时R2消耗的电功率之比及有关说法正确的是
A．4：1，S与a点接触时处于保温状态
B．16：1，S与a点接触时处于保温状态
C．4：1，S与b点接触时处于保温状态
D．16：1，S与b点接触时处于保温状态
2．放在桌面上静止不动的墨水瓶，受到的一对平衡力是（ ）
A．墨水瓶对桌面的压力和所受到的重力
B．桌面对墨水瓶的支持力和墨水瓶所受到的重力
C．墨水瓶对桌面的压力和桌面对墨水瓶的支持力
D．条件不足，无法确定
3．下列对与光有关现象的描述正确的是
A．“潭清疑水浅”是光的反射现象
B．桃花看上去是红色是因为它吸收了太阳光中的红光
C．电视机的遥控器是通过发射紫外线来控制电视机的
D．近视眼镜是凹透镜，它对光线有发散作用
4．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流

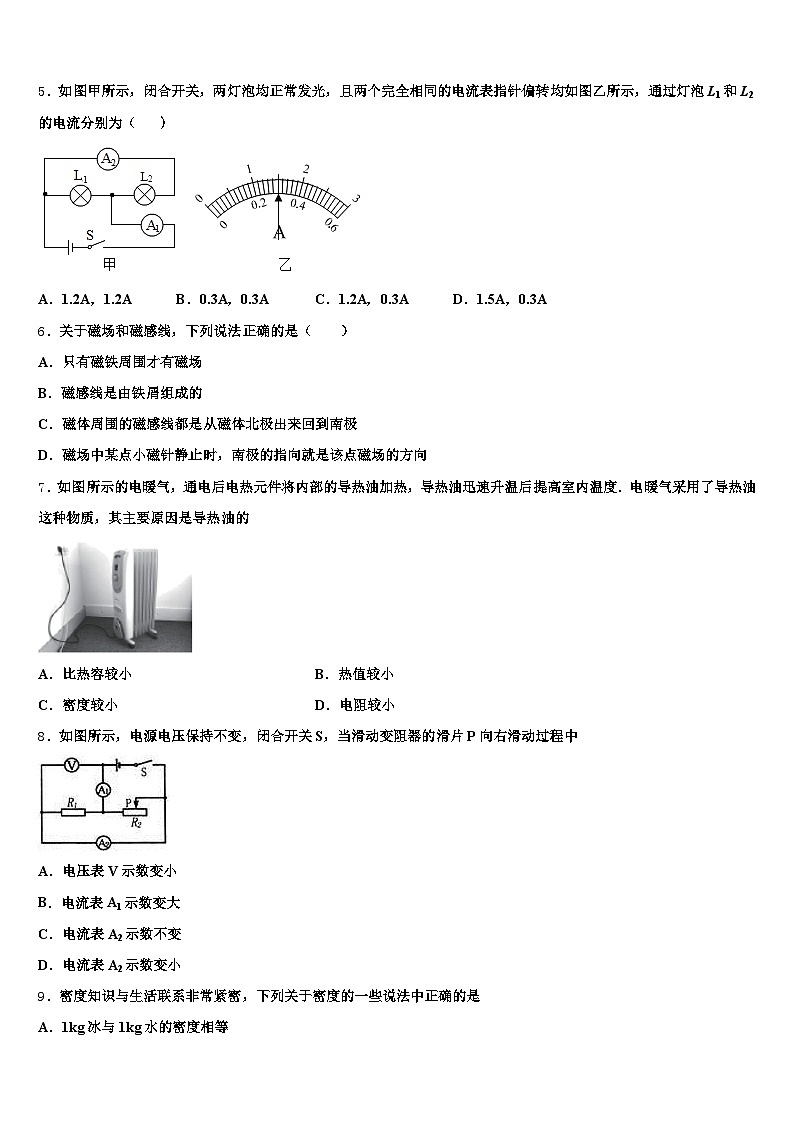

5．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A
6．关于磁场和磁感线，下列说法正确的是（ ）
A．只有磁铁周围才有磁场
B．磁感线是由铁屑组成的
C．磁体周围的磁感线都是从磁体北极出来回到南极
D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向
7．如图所示的电暖气，通电后电热元件将内部的导热油加热，导热油迅速升温后提高室内温度．电暖气采用了导热油这种物质，其主要原因是导热油的
A．比热容较小B．热值较小
C．密度较小D．电阻较小
8．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中
A．电压表V示数变小
B．电流表A1示数变大
C．电流表A2示数不变
D．电流表A2示数变小
9．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是
A．1kg冰与1kg水的密度相等
B．乒乓球不慎被挤瘪但无破损，球内气体密度变大
C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造
D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层

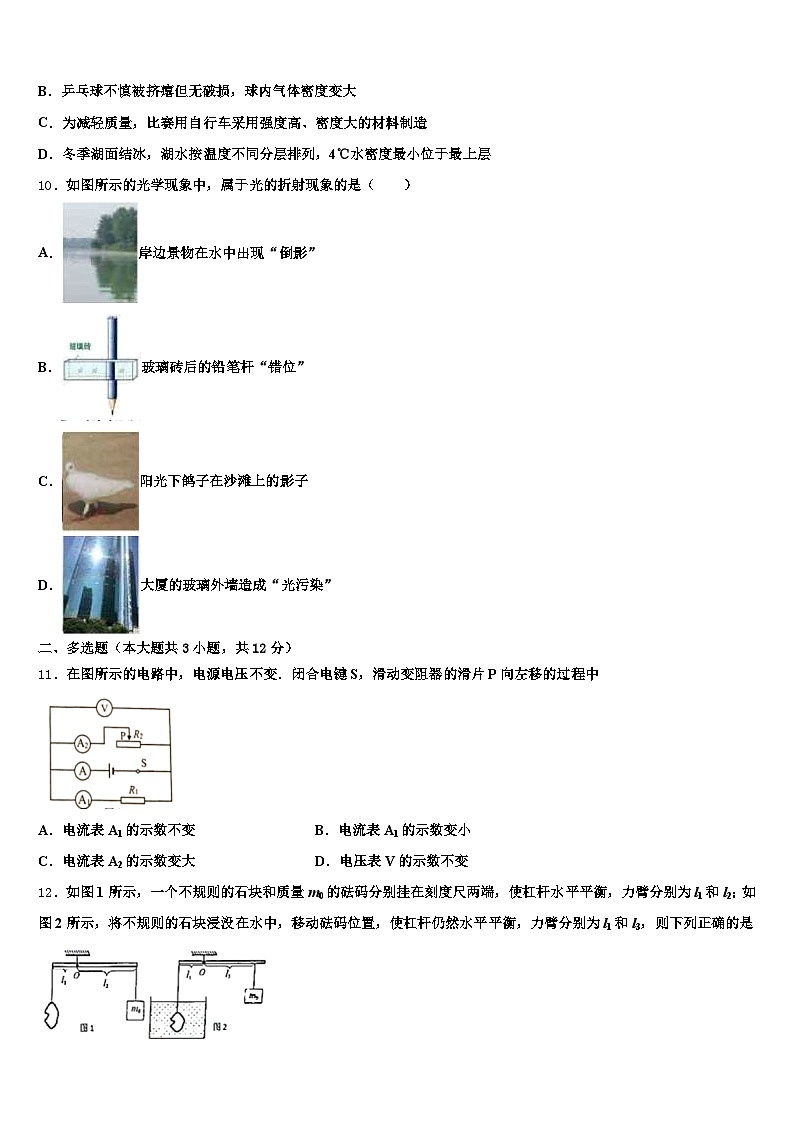

10．如图所示的光学现象中，属于光的折射现象的是（ ）
A．岸边景物在水中出现“倒影”
B．玻璃砖后的铅笔杆“错位”
C．阳光下鸽子在沙滩上的影子
D．大厦的玻璃外墙造成“光污染”
二、多选题（本大题共3小题，共12分）
11．在图所示的电路中，电源电压不变．闭合电键S，滑动变阻器的滑片P向左移的过程中
A．电流表A1的示数不变B．电流表A1的示数变小
C．电流表A2的示数变大D．电压表V的示数不变
12．如图1所示，一个不规则的石块和质量m0的砝码分别挂在刻度尺两端，使杠杆水平平衡，力臂分别为l1和l2；如图2所示，将不规则的石块浸没在水中，移动砝码位置，使杠杆仍然水平平衡，力臂分别为l1和l3，则下列正确的是
A．石块的重力G=
B．石块所受浮力F浮=
C．石块的体积V=
D．石块的密度ρ=ρ水
13．小明同学在探究凸透镜成像规律时，用焦距分别为 f1、f2 的甲、乙两个凸透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具座上，调整后的位置如图 6 所示，此时在光屏上得到烛焰清晰的像（图中未标出）；再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像．下列判断正确的是
A．图6中光屏上的像是放大的
B．图6中光屏上的像是缩小的
C．f1＜f2
D．f1＜f2
三、填空题（本大题共5小题，共10分）
14．中国的许多诗词中既蕴涵着深刻的哲理，又蕴涵着丰富的物理知识．北宋诗人王安石的《梅花》，“墙角数枝梅，凌寒独自开．遥知不是雪，为有暗香来．”，其中“雪”的形成是_________(填物态变化)，“为有暗香来”说明_____________．
15．为探究液体压强的规律，某中学课外学习小组的同学设计制作了如图所示的装置。他们首先向一个大水槽里灌满水，水深为h= 0.2m，此时水对水槽底部的压强是_______Pa．然后松开铁夹，水流入a、b两管,稳定后，a管中水面的高度为h1，b管中水面的高度为h2，则h1______h2，若去掉软木塞，有水从管口流出时，则a、b两管水面的高度ha_____hb（选填“＞”、“＜”或“=”，取g = 10N/kg）．

16．如图是小丽在上海科技馆静电台上体验“怒发冲冠”游戏时的情景．小丽用手接触带电金属球后，她的头发就带上了_____(选填“同种”或“异种”)电荷，因而竖起张开．由于小丽脚下的台子是_____(选填“导体”或“绝缘体”)材料，此时小华身体电压虽然有20万伏左右，但没有电流经过人体，所以不会发生触电事故．
17．如图所示是太阳能飞机“阳光动力2号”。太阳能是一种_____（选填“可”或“不可”）再生能源。飞机飞行时，机翼上方的空气流速_____下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力。飞机加速上升过程中，重力势能_____（选填“变大”、“变小”或“不变”，下同），动能_____。
18．【2017•绥化卷】德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成 ____ ，跟导体的电阻成_____．
四、计算题（本大题共3小题，共29分）
19．钟明最近新购一辆摩托车，一次加了8L汽油该车以10m/s的速度匀速行驶时，牵引力为1000N，发动机的效率为30%，求：这些汽油完全燃烧要放出多少热量？当摩托车以10m/s的速度匀速行驶时的功率是多大？若8L汽油完全燃烧，摩托车可行驶多少米？（ρ汽油＝0.7kg/L，q汽油＝4.6×107J/kg）
20．如果只有重力做功，物体的动能和重力势能可以相互转化，但机械能的总量保持不变，在物理学中把这个规律叫做机械能守恒定律。已知物体的重力势能表达式为，动能表达式为，其中m为物体的质量，h为物体距离水平地面的高度，v为物体的运动速度。如图所示，将一质量为0.3kg的物体从距离地面20m的高空静止释放，让小球自由下落，不计空气阻力。求：
（1）小球落地时的速度是多大？
（2）如果小球从开始下落到落地用时2s，重力做功的功率是多大？
21．如图甲所示是建筑工人使用滑轮组提水泥的情景，他用20s的时间把重为300N的水泥从地面上匀速提升4m，拉力做的功W随时间t的变化如图乙所示．不计绳重和摩擦，求：
（1）提水泥做的有用功；
（2）滑轮组的机械效率；
（3）拉力的大小；
（4）拉力做功的功率．
五、作图题（本大题共2小题，共4分）
22．重8牛的物体静止在水平面上．在如图中用力的图示法画出物体所受的重力．
（_____）
23．用伏安法测量某定值电阻R的阻值．请按照如图所示的电路图，以笔画线代替导线，完成如图的电路连接．
根据实验需求在虚线框内设计一个记录表格；并将某次实验的电表示数（如图所示）及计算结果填入表中．
六、实验探究题（本大题共3小题，共15分）
24．探究：固体熔化时温度的变化规律
炎热的夏季，家中的蜡烛、柏油路上的沥青会变软．而冰块熔化时，没有逐渐变软的过程．由此推测，不同物质熔化时，温度的变化规律可能不同，我们选用碎冰和碎蜡研究物质的熔化过程．为让碎冰和碎蜡均匀和缓慢地熔化，我们把碎冰放到盛有温水烧杯中，把碎蜡放到盛有热水的烧杯中分别进行实验并记录数据，实验装置如图所示．
图是______（填“冰”或“蜡”）的温度随时间变化的图象．图所示温度计显示的是蜡某时刻的温度，它的示数是_________℃．在冰和蜡熔化过程中，如果将试管从烧杯拿出来，冰和蜡停止熔化．将试管放回烧杯后，冰和蜡又继续熔化．说明固体熔化时需要__________．如果让你自己实验探究石蜡熔化时温度的变化规律，你在实验中会想到注意哪些问题呢？请你写出一条注意事项．
_____________________________________________________________实验初步结论：石蜡熔化时吸收热量，____________________．
冰熔化时吸收热量，_______________．
25．实验室有如下器材：天平（含砝码）、量筒、烧杯、弹簧测力计、金属块、小石块、细线（质量和体积不计）、足量的水（密度已知）
（1）甲组选用上述一些器材测量金属块的密度，步骤是：
①把天平放在水平桌面上，如图甲所示，接下来的操作是：
a．将游码移到零刻线处；
b．向_____（填“左”或“右”）调节平衡螺母，使天平平衡；
c．在左盘放金属块，向右盘加减砝码并移动游码使天平重新平衡，如图乙所示，金属块的质量m＝_____；
②在量筒中倒入20mL水；
③把金属块浸没在量筒的水中，如图丙所示；
④计算金属块的密度是_____kg/m1．
小组成员讨论时提出：测量时如果按照图丙所示的读数方式来读数，该实验所测密度与金属块实际的密度相比将_____（选填“偏大”或“偏小”）
（2）乙组选用上述一些器材（没有天平），设计了一种测量小石块密度的实验方案．选用器材：弹簧测力计、小石块、细线、水、烧杯．
主要实验步骤：
①用细线将小石块挂在调节好的弹簧测力计的挂钩上，用弹簧测力计测小石块在空气中的重力G，如图丁所示，小石块的重力为_____．
②_____．
小石块密度的表达式：ρ石＝_____ρ水 （用字母表示，已知水的密度为ρ水）
26．学习了“伏安法”测电阻以后，小明利用图甲所示的实验器材测量标有“2. 5V”字样的小灯泡的电阻，并连接了部分实验器材．
（1）请你用笔画线代替导线，在答题纸上把图甲中的器材连接成完整的实验电路（要求：变阻器滑片向右移动时电流表示数变大）．
（_____）
（2）开关闭合前，滑动变阻器的滑片应处于最_________端（选填“左”或“右”）．
（3）闭合开关后，小明发现电流表和电压表均有示数，但是灯泡不亮．他下一步的操作是___________，并同时观察小灯泡的亮度和电表的示数．
（4）实验过程中，小明依次进行了第1至5次测量，并将实验数据记录在下表中，其中第3次实验时，电压表和电流表的示数如图乙和丙所示．请你分别读出电压值和电流值，并填写到答题纸的相应位置．
（5）小明根据收集的数据计算出了小灯泡的电阻，发现灯泡的电阻不同且相差较大．进一步分析实验数据发现，小灯泡电阻的变化是有规律的，请你结合实验数据分析灯泡电阻的变化规律是___________
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
由电功率的公式P=UI=知，当电阻较大时，电功率较小；分别计算两种情况下的电功率的表达式进行比较．
【详解】
由电功率的公式P=UI=知当电阻较大时，电功率较小，开关接a时两电阻串联电阻较大，是保温状态；接b时为R2的简单电路电阻较小，是加热状态，故CD错误，加热时的总功率P加=,保温时的功率P保=；∴，故A正确，B错误.故选A．
2、B
【解析】
这两个力方向相同，都竖直向下；并且不作用在同一物体上，所以不是平衡力，故A错误；桌面对墨水瓶的支持力和墨水瓶受到的重力，这两个力满足了二力平衡的四个条件：等大、反向、共线、作用在同一物体上，所以是一对平衡力，故B正确；这是一对作用力与反作用力，这两个力不作用在同一物体上，所以不是平衡力，故C错误；条件充足，能做出判断，故D错误，故选B。
3、D
【解析】
A. 潭清疑水浅”是由于光的折射引起的，光从水中射向空气中时由于折射角大于入射角，看起来水底好像变浅了，故A错误；
B. 不透明物体的颜色是由它反射的色光的颜色决定，桃花呈现是红色是因为它反射了太阳光中的红、而把其他颜色的光全部吸收，故B说法错误；
C. 电视机的遥控器通过发出不同的红外线来实现对电视机的遥控，故C说法错误；
D. 近视眼是由于眼睛对光的汇聚能力过强，从而使像成在视网膜前边，所以近视眼镜是对光线有发散作用的凹透镜，故D说法正确，符合题意。
4、B
【解析】
摩擦起电的实质是电子从一个物体转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电，所以此过程不是创造了电荷，故A错误；电路中有电流的条件是：电路两端有电压且电路闭合，故B正确；电路中有电压且电路闭合，电路中才会有电流，所以，电路中若有电压电路，但不是通路则会没有电流，故C错误；只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误，故选B．
5、C
【解析】
由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A，故应选C．
6、C
【解析】
A. 磁铁周围存在磁场，通电导体周围也存在磁场．故不符合题意．B. 磁感线是为了形象表述磁场引入的，是不存在的，不是铁屑组成的．故不符合题意．C. 磁感线在磁体外部从北极出发回到南极，内部由南极回到北极．故符合题意．D. 磁场中某点小磁针静止时，北极所指的方向为该点磁场方向．故不符合题意．故选C.
7、A
【解析】
因为电暖气是利用电流的热效应来供热的，油的比热容较小，升温较快；故A正确．
8、C
【解析】
闭合开关，由图示可知，两电阻为并联关系，电压表测总电压也就是各支路的电压，电流表A1测总电流，电流表A2测通过电阻R1的电流，当滑动变阻器的滑片P向右滑动过程中，电阻变大，总电阻变大，所以总电流变小，故电流表A1示数变小，所以B错；电源电压不变，故A错；并联电路各支路互不影响，所以电流表A2示数不变，故C正确，D错误；应选C．
9、B
【解析】
由于1kg冰与1kg水，质量相同，而冰的体积大，所以，冰的密度小，故A错误；当乒乓球不慎被挤瘪但无破损时，球内气体质量不变，而体积变小，所以，密度变大，故B正确；自行车的体积一定，若材料的密度小，则自行车的质量就小，所以，比赛用自行车，为减轻质量，采用的是强度高、密度小的材料制造，故C错误；水在4℃时，密度最大，在最底层，故D错误．
10、B
【解析】
A．岸边景物在水中出现“倒影”，属于平面镜成像，平面镜成像是光的反射原理，A不符合题意；
B．玻璃砖后的铅笔杆“错位”是光的折射现象，B正确；
C．影子是光沿直线传播的原理，C错误；
D．玻璃外墙造成“光污染”属于光的反射现象，D错误。
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
由电路图知道，R1 和R2 并联，电流表A1 测R1 支路的电流，电流表A2 测R2 支路的电流，电压表测量并联支路（电源电压）电压，电流表A测干路电流；
当滑动变阻器的滑片P向左移的过程中，滑动变阻器的接入的电阻增大，所以，通过该电阻的电流减小，即电流表A2 的示数变小，故C错误；
由于并联电路各支路互不影响，所以通过R1 的电流不变，即电流表A1 示数不变，故A正确，B错误；
由并联电路的电流特点知道，干路中的电流减小，即电流表A的示数减小；由于并联电路各支路两端的电压等于电源电压，所以电压表示数保持不变，故D正确．
12、ABC
【解析】
A．根据杠杆平衡条件，由图1可知Gl1=m0gl2，所以石块的重力G=，故A正确；
B．根据杠杆平衡条件，由图2可知(G-F浮)l1=m0gl3，Gl1-F浮l1=m0gl3，m0gl2- F浮l1=m0gl3，石块受到的浮力F浮=，故B正确；
C．根据F浮=ρ水gV排得石块的体积V=V排===，故C正确；
D．根据ρ=得石块的密度ρ=，把G=，V=带入得ρ=ρ水，故D错误．
13、BD
【解析】
试题分析：由图6知，物距大于像距，故所成的实像是倒立的、缩小的实像，选项B是正确的；用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，即物距不变，将光屏向左移动说明现在像距变小，则相对于以前物距变大了，故f1＜f2，故选项D是正确的．本题正确选项是BD．
【考点定位】凸透镜成像的特点及其应用．
三、填空题（本大题共5小题，共10分）
14、凝华 一切物质的分子都在不停地做无规则运动
【解析】
冬天，当高空气温降到零摄氏度以下时，空气中的水蒸气凝华为小冰晶，积少成多称为降雪；“为有暗香来”，是扩散现象，说明一切物质的分子都在不停地做无规则运动．
15、2000 = ＞
【解析】
水对水槽底部的压强p=ρgh=1.0×103kg/m3×10N/kg×0.2m=2×103Pa；如图所示的装置是一个连通器，所以稳定后，各管中的液面应该是相平的，即h1=h2。拔掉软木塞后，水会向外涌出，由于b管底部较细，水的流速较大，产生的压强小，所以b管水面比a管水面低，即ha＞hb。
16、同种 绝缘体
【解析】
小丽用手接触带电金属球后，她的头发就带上了同种电荷，因而竖起张开；由于小华脚下的台子是绝缘材料，此时小华身体电压虽然有20万伏左右，但没有电流经过人体，所以不会发生触电事故。
17、可大于变大变大
【解析】
太阳能消耗后，可以源源不断地从自然界获得，属于可再生能源；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
18、 正比 反比
【解析】试题分析：德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
【考点定位】欧姆定律
四、计算题（本大题共3小题，共29分）
19、（1）2.576×108J；（2）1×104W；（3）7.728×104m．
【解析】
（1）由ρ＝得，汽油的质量为m＝ρV＝0.7kg/L×8L＝5.6kg；则汽油完全燃烧放出的热量为Q放＝mq＝5.6kg×4.6×107J/kg＝2.576×108J．
（2）摩托车的功率为P＝Fv＝1000N×10m/s＝1×104W．
（3）因发动机的效率为30%，根据η＝得，摩托车所做的有用功为W有＝Q放η＝2.576×108J×30%＝7.728×107J；根据W有＝Fs可知，通过的距离s＝＝＝7.728×104m．
20、（1）20m/s（2）30W
【解析】
（1）物体从高处下落机械能守恒，则：mgh=mv2，解得v===20m/s；
（2）重力做的功：W=Gh=mgh=0.3kg×10N/kg×20m=60J，重力做功的功率：P===30W。
21、（1）1200J；（2）75%；（3）200N；（4）80W．
【解析】
滑轮组的动滑轮绕 2段绳；
（1）提水泥做的有用功：W有用＝Gh＝300N×4m＝1200J；
（2）由图乙读出20s内做的总功：W总＝1600J，
滑轮组的机械效率：η＝×100%＝×100%＝75%；
（3）拉力移动距离s＝2h＝2×4m＝8m，
拉力F＝＝＝200N；
（4）拉力的功率：P＝＝＝80W．
答：（1）提水泥做的有用功为1200J；
（2）机械效率为75%；
（3）拉力大小为200N；
（4）拉力的功率为80W．
五、作图题（本大题共2小题，共4分）
22、略
【解析】
画出大小表示4N的标度，然后过物体重心作竖直向下、大小为8N的重力，如图所示：
23、（1）
（2）
【解析】
试题分析：用伏安法测量某定值电阻R的阻值，连接电路时要先串后并，电压表行不连，根据电路图将需要串联的元件连好，再将电压表并联在定值电阻R的两端．电路表格设计如答案，电压表和电流表的读数要先看清量程，再明确分度值，再指针指几个大格几个小格并读出数值．根据欧姆定律算出电阻．
【考点定位】伏安法测电阻电路图连接、电压表电流表读数、欧姆定律
六、实验探究题（本大题共3小题，共15分）
24、冰 52 吸热 让石蜡均匀受热（温度计的玻璃泡与石蜡充分接触） 温度不断升高 温度不变
【解析】
（1）图乙是晶体熔化图象，冰是晶体；晶体熔化时，吸热温度不变；图中温度计的分度值是1℃，一般情况下温度计都是从0开始读数，所以温度计读数是52℃；
（2）冰和蜡都是固体，固体在熔化时要不断吸收热量；
（3）试管受热不均匀容易破碎，所以在做实验时应该使试管受热均匀；
（4）实验初步结论：石蜡熔化时吸收热量，温度不断升高，冰熔化时吸收热量，温度不变．
25、右 57.8g 2.89×101， 偏小 1.6N， 用弹簧测力计测小石块浸没在水中（未接触烧杯底）的示数F
【解析】
b．如图指针偏左，横梁右端上翘，平衡螺母向上翘的右端移动，使天平平衡．
c．金属块的质量：m＝50g+5g+2.8g＝57.8g．
④金属块的密度：ρ＝＝＝2.89g/cm1＝2.89×101kg/m1．
读取液体时俯视，体积偏大，根据ρ＝知，密度偏小；
（2）由图丁可知，小石块的重力G＝1.6N；
②将挂好的石块浸没在烧杯的水里（未接触烧杯底），测得弹簧测力计的拉力为F；
③石块受到水的浮力：F浮＝G﹣F，
根据F浮＝ρ水gV排得，石块的体积：V＝V排＝＝，
石块密度为：ρ＝＝＝ρ水．
26、 左 调节滑动变阻器的金属滑片 1.9V 0.24A 灯丝的电阻随电压（或电流）的增大而增大
【解析】
（1）伏安法测小灯泡电阻的实验中，电压表应与灯泡并联，小灯泡额定电压为2.5V，所以电压表应使用0-3V量程；变阻器滑片向右移动时电流表示数变大，向右移动时阻值减小，因此应接右下接线柱，即如图所示：
（2）为保护电路，由图可知，闭合开关前，滑动变阻器的滑片应置于最大值左端；
（3）闭合开关后，小明发现电流表和电压表均有示数，说明电路是通路，灯泡不亮应该是电流太小，灯泡的实际功率太小，他下一步的操作是调节滑动变阻器的金属滑片，减小滑动变阻器连入电路中的阻值，并同时观察小灯泡的亮度和电表的示数．
（4）由图乙知电压表选用小量程，分度值为0.1V，示数为1.9V，由图丙知电流表选用小量程，分度值为0.02A，示数为0.24A;
（5）灯丝电阻受温度影响而变化，灯丝温度随电压（或电流）而升高，所以灯丝电阻不是定值．由表中数据可以看出，灯丝的电阻随电压（或电流）的增大而增大．
实验次数
1
2
3
4
5
电压（V）
1. 0
1. 5
_____
2. 5
2. 7
电流（A）
0. 14
0. 20
________
0. 30
0. 32
电阻（）
7. 14
7. 50
8. 33
8. 44
