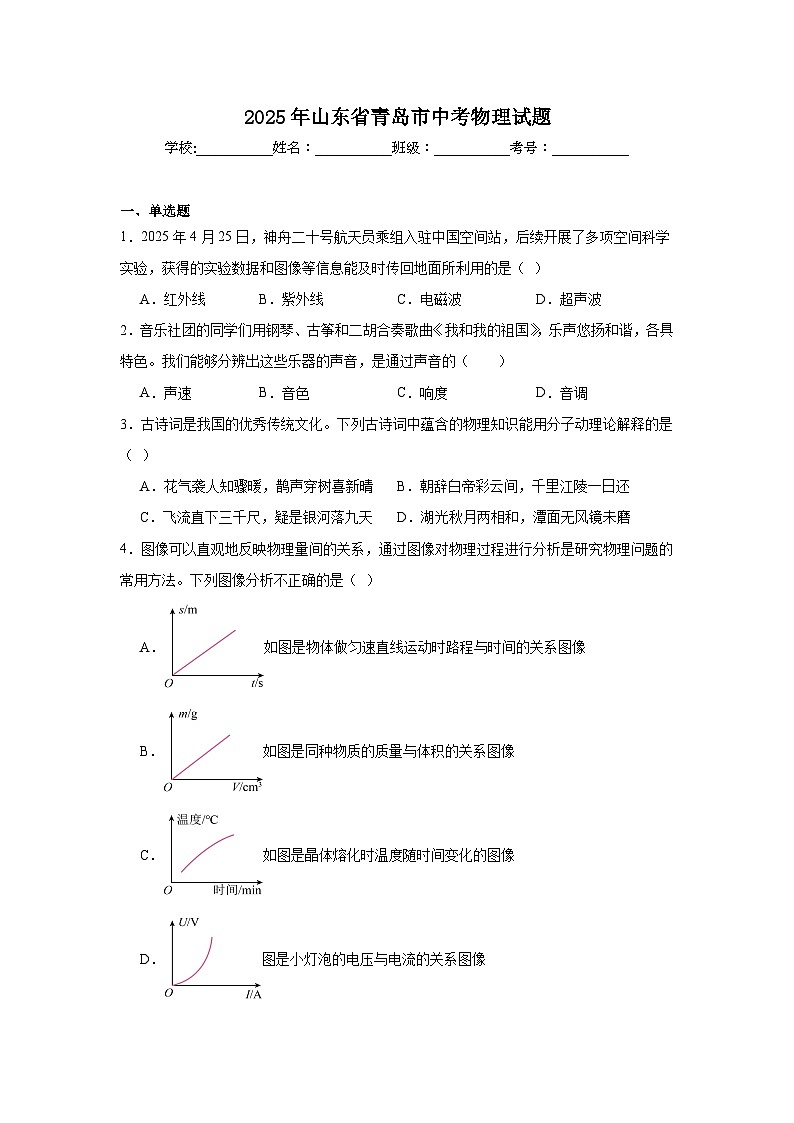

2025年山东省青岛市中考物理试题（附答案解析）

这是一份2025年山东省青岛市中考物理试题（附答案解析），共26页。试卷主要包含了单选题，多选题，实验题，填空题，综合题，计算题等内容，欢迎下载使用。

一、单选题
1．2025年4月25日，神舟二十号航天员乘组入驻中国空间站，后续开展了多项空间科学实验，获得的实验数据和图像等信息能及时传回地面所利用的是（ ）
A．红外线B．紫外线C．电磁波D．超声波
2．音乐社团的同学们用钢琴、古筝和二胡合奏歌曲《我和我的祖国》，乐声悠扬和谐，各具特色。我们能够分辨出这些乐器的声音，是通过声音的（ ）
A．声速B．音色C．响度D．音调
3．古诗词是我国的优秀传统文化。下列古诗词中蕴含的物理知识能用分子动理论解释的是（ ）
A．花气袭人知骤暖，鹊声穿树喜新晴B．朝辞白帝彩云间，千里江陵一日还
C．飞流直下三千尺，疑是银河落九天D．湖光秋月两相和，潭面无风镜未磨
4．图像可以直观地反映物理量间的关系，通过图像对物理过程进行分析是研究物理问题的常用方法。下列图像分析不正确的是（ ）
A．如图是物体做匀速直线运动时路程与时间的关系图像
B．如图是同种物质的质量与体积的关系图像
C．如图是晶体熔化时温度随时间变化的图像
D．图是小灯泡的电压与电流的关系图像

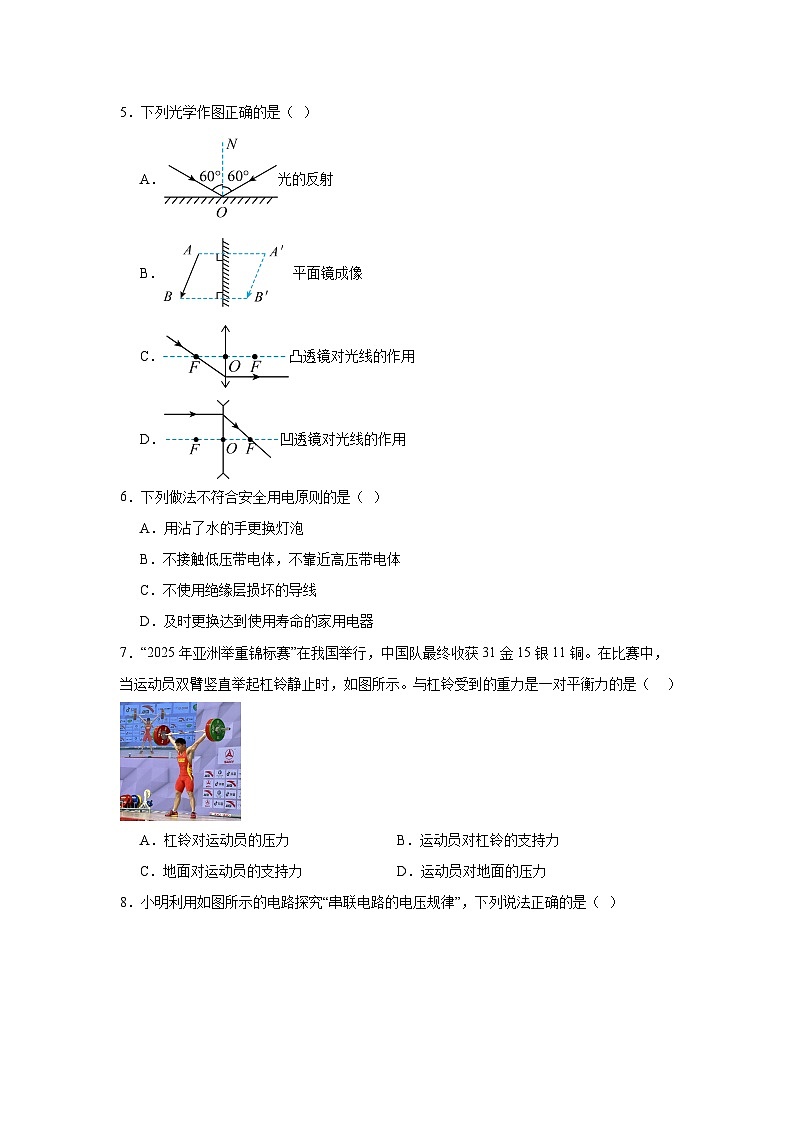

5．下列光学作图正确的是（ ）
A．光的反射
B．平面镜成像
C．凸透镜对光线的作用
D．凹透镜对光线的作用
6．下列做法不符合安全用电原则的是（ ）
A．用沾了水的手更换灯泡
B．不接触低压带电体，不靠近高压带电体
C．不使用绝缘层损坏的导线
D．及时更换达到使用寿命的家用电器
7．“2025年亚洲举重锦标赛”在我国举行，中国队最终收获31金15银11铜。在比赛中，当运动员双臂竖直举起杠铃静止时，如图所示。与杠铃受到的重力是一对平衡力的是（ ）
A．杠铃对运动员的压力B．运动员对杠铃的支持力
C．地面对运动员的支持力D．运动员对地面的压力

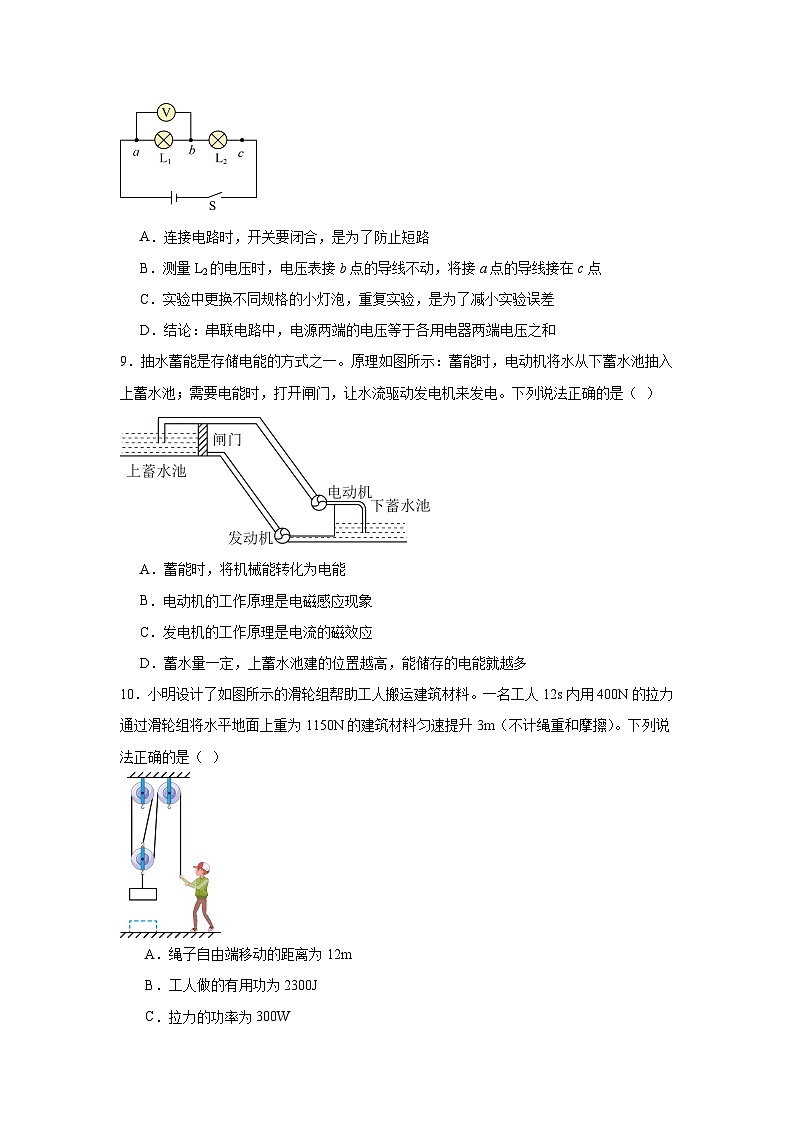

8．小明利用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是（ ）
A．连接电路时，开关要闭合，是为了防止短路
B．测量L2的电压时，电压表接b点的导线不动，将接a点的导线接在c点
C．实验中更换不同规格的小灯泡，重复实验，是为了减小实验误差
D．结论：串联电路中，电源两端的电压等于各用电器两端电压之和
9．抽水蓄能是存储电能的方式之一。原理如图所示：蓄能时，电动机将水从下蓄水池抽入上蓄水池；需要电能时，打开闸门，让水流驱动发电机来发电。下列说法正确的是（ ）
A．蓄能时，将机械能转化为电能
B．电动机的工作原理是电磁感应现象
C．发电机的工作原理是电流的磁效应
D．蓄水量一定，上蓄水池建的位置越高，能储存的电能就越多
10．小明设计了如图所示的滑轮组帮助工人搬运建筑材料。一名工人12s内用400N的拉力通过滑轮组将水平地面上重为1150N的建筑材料匀速提升3m（不计绳重和摩擦）。下列说法正确的是（ ）
A．绳子自由端移动的距离为12m
B．工人做的有用功为2300J
C．拉力的功率为300W
D．提起的物体越重，此滑轮组的机械效率越低
二、多选题
11．“低碳出行，骑行天下”。下列有关自行车骑行的说法，正确的是（ ）
A．下陡坡时不用蹬速度也会越来越快，是因为重力势能转化为动能
B．上坡时加紧蹬几下，是为了增大自行车的惯性
C．停止蹬自行车，它会慢慢停下来，说明力可以改变物体的运动状态
D．刹车时用力捏车闸，是通过增大压力的方法来增大摩擦的
12．A、B两组同学分别用如图甲所示的装置探究“水在沸腾前后温度变化的特点”，绘成了如图乙所示图像。下列说法正确的是（ ）
A．实验中，温度计的玻璃泡不允许碰到容器底或容器壁
B．水沸腾后温度保持不变，需要继续吸热
C．实验过程中，A组同学所用水的质量较大
D．实验时，外界的大气压强小于标准大气压
13．6月6日是我国的“爱眼日”。在“爱眼护眼”宣传活动中，同学们搜集到了以下图片。下列说法正确的是（ ）
A．图甲所示眼球好像一架照相机，晶状体和角膜的共同作用相当于凸透镜
B．图乙所示视力正常的人看远处物体时，物体在视网膜上成正立、缩小的实像
C．图丙所示是近视眼的成像原理，应戴合适的凹透镜进行矫正
D．读写时眼睛与书本的距离应保持在左右，是预防近视眼的措施之一
14．在践行青岛中小学生“十个一”行动中，小明用独轮车帮助爸爸运送货物。车和货物的总重力G为960N，小明的质量为50kg，双脚与地面的接触面积为0.05m2。小明抬起独轮车在水平地面静止时如图所示，下列说法正确的是（ ）
A．独轮车是一个费力杠杆B．小明对车竖直向上的力F为400N
C．小明对地面的压力为900ND．小明对地面的压强为
15．如图所示电路，电源电压保持不变，R1的阻值为R。闭合开关S1，将单刀双掷开关S2与触点1相连，电压表示数为U1，与触点2相连，电压表示数为U2。下列说法正确的是（ ）
A． R1两端的电压为B．通过 R2的电流为
C． R2的电阻为D． R1的功率为
三、实验题
16．小明用如图所示的装置探究“平面镜成像的特点”。
(1)在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜。用玻璃板代替平面镜的目的是 。
(2)把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，在像的位置放一个光屏，光屏上 承接到蜡烛的像，说明平面镜所成的像是 像。
(3)再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合。说明平面镜所成的像的大小与物体的大小 。
(4)将蜡烛A向远离玻璃板的方向移动到某一位置，蜡烛B应向 玻璃板的方向移动，再次移动蜡烛A，重做实验。
17．小明用如图所示的装置研究“液体内部压强”。
(1)如图甲所示，使用液体压强计前，先用手指轻压探头的橡皮膜，若U形管两侧液面的高度差变化明显，说明压强计的 良好，可以正常使用。
(2)比较图乙和图丙可知，液体内部压强随深度的增加而 。因此拦河大坝应设计成 （选填“上窄下宽”或“上宽下窄”）的形状。
(3)若将液体压强计的探头放入图丁的液体a中，发现丙、丁两次实验中U形管两侧液面高度差相等，则液体a的密度为 。
(4)相同情况下，U形管中液体的密度越 ，两侧液面的高度差变化越明显。
18．小明用如图所示的装置探究“阻力对物体运动的影响”。
(1)让小车从同一斜面顶端由静止滑下，是为了使其到达水平面时的 相同。
(2)实验发现，水平面越光滑，小车滑行的距离越远，速度减小的越 。进一步推理：如果水平面绝对光滑，小车将会做 运动。
(3)小明接着用如图丁所示的装置探究“滑动摩擦力的大小与哪些因素有关”。用弹簧测力计a沿水平方向拉着物块A分别在毛巾、棉布、木板表面做匀速直线运动，发现弹簧测力计示数不同，说明滑动摩擦力的大小与 有关。
(4)小红发现，实验中很难控制物块A做匀速直线运动，于是她对实验做了改进，如图戊所示。将物块A放在长木板B上，拉动长木板B，则图中弹簧测力计 （选填“a”或“b”）的示数表示A、B间滑动摩擦力的大小；小红改用力传感器测量实验中A、B间摩擦力的大小，力传感器记录的拉力与时间的关系图像如图己所示，则A、B间滑动摩擦力的大小为 N。
19．小明用如图所示的装置探究“通电螺线管外部磁场的分布”。
(1)在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑，通电后观察小磁针的指向，轻敲纸板，观察铁屑的排列情况，如图甲所示；把小磁针放到螺线管四周不同的位置，闭合开关后，小磁针再次静止时的指向如图乙所示。
①通电后小磁针发生偏转，说明通电螺线管周围有 ；
②通电螺线管外部的磁场与 磁体的磁场相似；
(2)将电源正负极对调，闭合开关，发现小磁针偏转方向与原来相反，说明通电螺线管的磁场方向与 有关；
(3)如图乙所示，根据小磁针静止时的指向，a端应接电源的 极；小明将一铁芯插入螺线管中，其磁场会变 ；请写出一种能增强电磁铁外部磁场的方法： 。
20．小明用如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压恒为3V。
(1)小明检查电路时，发现有一根导线连接错误，请你在图甲中将连接错误的导线画上“×”，并用笔画线代替导线正确连接电路，要求：滑片P向右移动时电流表的示数变小 ；
(2)将5Ω的定值电阻接入电路中，闭合开关，第1次实验的电流表示数如图乙所示，为 A，调节滑片P，重复实验，记录数据填入表格丙中。分析数据得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 。
丙
丁
(3)小明继续探究“电流与电阻的关系”，将5Ω、10Ω和20Ω的定值电阻分别接入电路进行实验，实验数据如图丁所示，实验中控制定值电阻两端电压为 V。分析数据得出结论：在电压一定的情况下，通过导体的电流与导体的电阻成 ；
(4)要完成（3）中的实验，滑动变阻器的最大阻值最小为 Ω。
四、填空题
21．2024年5月3日，长征五号遥八火箭成功将嫦娥六号探测器送入地月转移轨道。6月25日，嫦娥六号返回器携带从月球背面采回的月壤样品准确着陆，为未来我国开展月球和行星物质探测奠定了坚实基础。
(1)火箭点火后，下方会产生大量的“白气”，“白气”的产生是由于发生了 （填物态变化名称）现象；
(2)火箭升空过程中与大气摩擦产生大量的热，火箭外壁的涂层材料会迅速发生物态变化，这些物态变化会 热，起到保护火箭的作用；
(3)物体在月球表面上的重力约为地球表面的六分之一，月壤样品的质量约为，这些月壤样品在月球上的重力约为 N（，结果保留一位小数）；
(4)将这些月壤样品带回地球后，质量将 ，测得月壤样品体积约为，月壤样品的密度约为 （结果保留一位小数）。
22．五一假期期间，小明来青岛游玩。在游览过程中，他发现很多现象和学过的物理知识有关，让我们和小明一起，从“运动和力”的视角走进美丽青岛。
(1)小明在海边游玩时，看到清澈海水中漂亮的贝壳，这是光的 形成的虚像。
(2)小明在沙滩上行走时，发现自己光脚比穿鞋时留下的脚印深，这是因为压力相同时，受力面积越 ，压强越大。
(3)乘船时，小明感觉远处的高楼大厦向自己“走来”，这是因为他选取 为参照物。
(4)并排快速行驶的游船不能相距太近，这是因为在液体中，流速越大的位置，压强越 。
(5)胶州湾跨海大桥采用钢索斜拉式设计，如图甲所示。大桥的一部分可简化为图乙所示的模型，其中为钢索的拉力，代表桥重和过往车辆等产生的对桥的作用力，O为支点，请画出的力臂 ；若N点不动，钢索A端向右移动，则钢索的拉力将会变 。
五、综合题
23．能量与生产生活及社会发展密切相关，它是由不同能源提供的。我国大力发展风能和太阳能等新能源，在新能源的开发和利用方面走在了世界前列。
(1)下列属于可再生能源的是 （填写序号）。
①核能 ②水能 ③天然气 ④石油
(2)2024年9月，我国自主研制的全球单机容量最大的海上风电机组“”成功并网发电，标志着我国在超大型海上风力发电技术上取得了重大突破。它每年的发电量可达，相当于 煤完全燃烧放出的热量（）。
(3)太阳能是人类能源的宝库，人们利用太阳能的方式有多种。
①太阳能热水器是通过 的方式增加水的内能。某太阳能热水器能将吸收太阳能的转化为水的内能，它将质量为，初温为的水加热到，需吸收的太阳能为 J。
②小明想设计一款高效节能的太阳能路灯，光控开关S1白天和触点1接触，太阳能电池板为蓄电池充电，晚上和触点2接触，蓄电池给路灯供电。时控开关S2晚上12点前与触点3接触，电功率较大的路灯L1发光，晚上12点后与触点4接触，电功率较小的路灯L2发光。现有太阳能电池板、蓄电池、路灯L1和L2、单刀双掷开关S1和S2，请帮小明设计并连接符合要求的太阳能路灯电路图。
六、计算题
24．如图所示电路，电源电压为18V，小灯泡L标有“”（忽略灯丝电阻的变化），定值电阻的阻值为，是滑动变阻器。电压表的量程为，电流表的量程为。
(1)求小灯泡的电阻；
(2)若只闭合开关S和S2，当接入电路的阻值为其最大阻值的时，小灯泡L正常发光，求滑动变阻器的最大阻值；
(3)若只闭合开关S和S1，调节滑动变阻器的滑片P，在保证电路安全的情况下，求电路消耗的最小功率。
25．小明为了自家花园用水方便，设计了一个自动储水水箱，其模型如图所示。底面积为，高为的浮体A（不吸水）通过一轻质细杆与力传感器相连，浮体A的底面与水箱底的距离为0.1m，柱形薄壁水箱的底面积为。当水箱内水位低于最低水位线a时，注水系统自动往水箱内注水；当水位到达0.6m时，轻质细杆对力传感器的作用力恰好为0；当水位到达最高水位线b时，注水系统停止注水。当水位位于a、b水位线时，轻质细杆对力传感器的作用力大小均为。（，）求：
(1)浮体A的重力；
(2)当水位位于最低水位线a时，水对浮体A底面的压强；
(3)当水位位于最高水位线b时，水箱内水的质量。
实验次数
1
2
3
电压U/V
1.0
1.5
2.0
电流I/A
0.30
0.40
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.40
0.20
0.10
《2025年山东省青岛市中考物理试题》参考答案
1．C
【详解】A．红外线具有热效应，常用于遥控、红外测温等，但它在信息传输的距离、容量等方面，不适合用于太空与地面的大量实验数据、图像等信息的传输，故A不符合题意；
B．紫外线能使荧光物质发光、杀菌消毒等，主要应用于消毒、防伪等领域，无法完成太空到地面的信息传输任务，故B不符合题意；
C．电磁波的传播不需要介质，能在真空中传播，且可以高效地传递包括数据、图像在内的各种信息。神舟二十号在太空（真空环境）中，要将实验数据和图像等信息传回地面，利用的就是电磁波，故C符合题意；
D．超声波是声波，声波的传播需要介质，而太空是真空环境，没有传播声波的介质，所以超声波无法在太空与地面之间传递信息，故D不符合题意。
故选C。
2．B
【详解】不同的乐器材料、结构等因素不同，所以发声时音色不同。故我们是通过声音的音色分辨出钢琴、古筝和二胡声音的，故B符合题意，ACD不符合题意。
故选B。
3．A
【详解】A．花气袭人知骤暖，鹊声穿树喜新晴，花气袭人是因为分子无规则运动，故A符合题意；
B．朝辞白帝彩云间，千里江陵一日还，是机械运动，故B不符合题意；
C．飞流直下三千尺，疑是银河落九天，是机械运动，故C不符合题意；
D．湖光秋月两相和，潭面无风镜未磨，是平面镜成像，即光的反射现象，故D不符合题意。
故选A。
4．C
【详解】A．物体做匀速直线运动时路程与时间成正比，如图是过原点直线，为正比，故A正确，不符合题意；
B．同种物质的质量与体积成正比，如图是过原点直线，为正比，故B正确，不符合题意；
C．晶体熔化时有固定不变的温度，如图是一直升温，故C错误，符合题意；
D．小灯泡电阻随温度升高而增大，U-I图像向U轴偏，如图小灯泡的电压与电流的关系图像，故D正确，不符合题意。
故选C。
5．C
【详解】A．图中反射光线的方向错误，故A错误；
B．平面镜成像现象中，像与物体关于镜面对称，故B错误；
C．平行于主光轴的光经凸透镜折射后将过焦点，由于光路可逆，图中过凸透镜焦点的光经凸透镜折射后将会平行于主光轴传播出去，故C正确；
D．凹透镜对光有发散作用，平行于主光轴的光经凹透镜折射后，折射光的延长线过焦点，而不是折射光直接过焦点，故D错误。
故选C。
6．A
【详解】A．水是导体，用沾了水的手更换灯泡时，水可能会使人体与带电体接触，从而导致触电事故，这种做法不符合安全用电原则。故A符合题意；
B．“不接触低压带电体，不靠近高压带电体” 是安全用电的基本准则，能有效避免人体触电，符合安全用电原则。故B不符合题意；
C．绝缘层损坏的导线，其内部的金属线会暴露出来，容易造成漏电或者短路，引发触电事故或火灾等，不使用绝缘层损坏的导线符合安全用电原则。故C不符合题意；
D．达到使用寿命的家用电器，其内部元件可能老化，存在安全隐患，及时更换能防止因电器故障引发的触电、火灾等问题，符合安全用电原则。故D不符合题意。
故选A。
7．B
【详解】相互平衡的两个力作用在一个物体上，杠铃受到的重力作用在杠铃上，与之平衡的力也必须作用在杠铃上。
A．杠铃对运动员的压力，作用在运动员上，故A不符合题意；
B．运动员对杠铃的支持力，作用在杠铃上，故B符合题意；
C．地面对运动员的支持力，作用在运动员上，故C不符合题意；
D．运动员对地面的压力，作用在地面上，故D不符合题意。
故选B。
8．D
【详解】A．连接电路时，开关应断开，目的是防止电路连接过程中出现短路等故障，损坏电路元件，而不是闭合。故A错误；
B．测量的电压时，若电压表接b点的导线不动，将接a点的导线接在c点，会导致电压表的正、负接线柱接反，无法正确测量电压。故B错误；
C．实验中更换不同规格的小灯泡，重复实验，是为了避免实验的偶然性，得出具有普遍性的结论，而不是减小实验误差，故C错误；
D．通过实验探究可以得出：串联电路中，电源两端的电压等于各用电器两端电压之和，这是串联电路的电压规律，故D正确。
故选D。
9．D
【详解】A．蓄能时，电动机将水从下蓄水池抽入上蓄水池，电动机工作是消耗电能，将电能转化为水的机械能，而不是将机械能转化为电能，故A错误；
B．电动机的工作原理是通电导体在磁场中受到力的作用，而电磁感应现象指的是闭合回路中的部分导体在磁场中做切割磁感线运动，产生感应电流的现象。是发电机的工作原理，故B错误；
C．发电机的工作原理是电磁感应现象，电流的磁效应是指通电导线周围存在磁场，与发电机工作原理无关，故C错误；
D．蓄水量一定时，上蓄水池建的位置越高，水具有的重力势能越大，即机械能越大。需要电能时，水流下驱动发电机发电，机械能转化为电能，所以能储存的电能就越多，故D正确。
故选D。
10．C
【详解】A．由图可知，承担物重的绳子段数n=3。所以绳子自由端移动的距离，不是12m，故A错误；
B．有用功是克服物体重力做的功，所以工人做的有用功，不是2300J，故B错误；
C．拉力做的总功
则拉力的功率，故C正确；
D．不计绳重和摩擦时，滑轮组的机械效率
由此可知，当提起的物体越重（越大），越小，越大，滑轮组的机械效率越高，故D错误。
故选C。
11．ACD
【详解】A．下陡坡时，自行车的高度降低，重力势能减小，速度增大，动能增大，是重力势能转化为动能，所以不用蹬速度也会越来越快，故A正确；
B．惯性是物体的固有属性，只与物体的质量有关，与速度等因素无关。上坡时加紧蹬几下，是为了增大自行车的速度，从而增大动能，而不是增大惯性，故B错误；
C．停止蹬自行车，它会慢慢停下来，是因为受到摩擦力的作用，摩擦力改变了自行车的运动状态，说明力可以改变物体的运动状态，故C正确；
D．刹车时用力捏车闸，是在接触面粗糙程度一定时，通过增大压力的方法来增大摩擦的，故D正确。
故选ACD。
12．ABD
【详解】A．在使用温度计测量液体温度时，温度计的玻璃泡不能碰到容器底或容器壁，否则测量的温度不准确，故A正确；
B．水沸腾的特点是温度保持不变，但需要继续吸热，如果停止吸热，沸腾会停止，故B正确；
C．如图相同的加热装置，相同时间内水吸收的热量近似相同，A组水升温快，说明A组水的质量小，故C错误；
D．标准大气压下，水的沸点是100℃，而由图乙可知，此时水的沸点是97℃。液体的沸点随气压的降低而降低，所以此时外界的大气压强小于标准大气压，故D正确。
故选ABD。
13．ACD
【详解】A．人的眼球像一架照相机，晶状体和角膜的共同作用相当于凸透镜，故A正确；
B．视力正常的人看远处物体时，物体在视网膜上成倒立、缩小的实像，而不是正立的，故B错误；
C．图丙中光线会聚在视网膜前方，是近视眼的成像原理，近视眼应戴合适的凹透镜进行矫正，使光线发散后能会聚在视网膜上，故C正确；
D．正常情况下，人眼的明视距离（看物体最清晰、最不容易疲劳的距离）大约是25cm。读写时眼睛与书本保持约25cm的距离，能使物体在视网膜上成清晰的像，减少眼睛的调节负担，从而有效预防近视眼的发生，故D正确。
故选ACD。
14．BC
【详解】A．由图可知，动力臂为1.2m，阻力臂为0.5m，动力臂大于阻力臂，是省力杠杆，故A错误；
B．小明抬起独轮车，独轮车可以看作以前轮轴为支点的杠杆，动力臂为1.2m，阻力臂为0.5m，阻力等于重力为960N，根据杠杆平衡条件可得，小明对车竖直向上的力F为，故B正确；
C．小明对车竖直向上的力为400N，由于力的作用是相互的，车对小明有向下的压力，大小为400N，所以小明对地面的压力大小为F压=400N+50kg×10N/kg=900N，故C正确；
D．小明对地面的压强为，故D错误。
故选BC。
15．BD
【详解】由图可知，电阻R1、R2串联，当单刀双掷开关S2与触点1相连时，电压表测量电源电压，为U1；当单刀双掷开关S2与触点2相连时，电压表测量R2两端的电压，为U2。
A．根据串联电路电压规律可知，R1两端的电压为U1-U2，故A错误；
B．根据串联电路电流规律可知，通过 R2的电流与通过R1的电流相等，大小为
故B正确；
C．由欧姆定律可知，R2的电阻为
故C错误；
D．根据可得，R1的功率为
故D正确。
故选BD。
16．(1)便于确定像的位置
(2) 不能 虚
(3)相等
(4)远离
【详解】（1）玻璃板既能反射光成像，又能透光看到玻璃板后面的蜡烛，这样便于观察玻璃板后面的蜡烛与前面蜡烛的像重合情况，从而确定像的位置，所以实验中，用透明玻璃板代替平面镜。
（2）[1][2]实像能成在光屏上，虚像不能成在光屏上。把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，在像的位置放一个光屏，在光屏上承接不到像，说明平面镜所成的像是虚像。
（3）两支蜡烛大小相同，后面的蜡烛和前面蜡烛的像完全重合，说明平面镜所成的虚像与物体大小相等。
（4）平面镜成的像和物体到平面镜的距离相等，所以当蜡烛A远离玻璃板，镜中的像也远离玻璃板，故蜡烛B应向远离玻璃板方向移动，才能与蜡烛A的像再次重合。
17．(1)气密性
(2) 增加 上窄下宽
(3)
(4)小
【详解】（1）使用液体压强计前，用手指轻压探头的橡皮膜，若U形管两侧液面的高度差变化明显，说明压强计的气密性良好，如果气密性不好，压强变化时，气体容易泄漏，U形管两侧液面高度差就不会有明显变化。
（2）[1]比较图乙和图丙，液体都是水（密度相同），图丙中探头深度比图乙深，U形管两侧液面高度差更大，说明丙图中探头受到的水的压强更大，所以可得液体内部压强随深度的增加而增大。
[2]由于液体压强随深度增加而增大，拦河大坝下部受到的水的压强大于上部，为了承受更大的压强，应设计成上窄下宽的形状。
（3）丙图中是水，探头深度
丁图中是液体a，探头的深度
丙、丁两次实验中U形管两侧液面高度差相等，即探头所受液体压强相等，由得
则液体a的密度
（4）根据液体压强公式，当压强变化量Δp相同时，U形管两侧液面的高度差
由此可知，在相同的压强变化量下，U形管中液体的密度越小，Δh就越大，即两侧液面的高度差变化越明显。
18．(1)速度
(2) 慢 匀速直线
(3)接触面的粗糙程度
(4) a 1.0
【详解】（1）要比较小车在不同表面上运动的距离，根据控制变量法可知，需使小车到达水平面时的速度相等，故让小车从同一斜面顶端由静止滑下，是为了使其到达水平面时的速度相同。
（2）[1]由图可知，毛巾表面粗糙，小车运动距离短，小车越容易停下，速度减小的快；木板表面光滑，小车运动距离长，小车越不容易停下，速度减小的慢。所以，水平面越光滑，小车滑行的距离越远，速度减小的越慢。
[2]由实验现象推理可得，如果水平面绝对光滑，小车的速度不会减小，将一直运动下去，不会停下，将会做匀速直线运动。
（3）用弹簧测力计沿水平方向拉着物块A做匀速直线运动，物块在水平方向上受到平衡力的作用，根据二力平衡，滑动摩擦力的大小等于弹簧测力计的示数。用弹簧测力计沿水平方向拉着物块A分别在毛巾、棉布、木板表面做匀速直线运动，此时物块对接触面的压力相同，而接触面粗糙程度不同，弹簧测力计示数不同即滑动摩擦力不同，说明滑动摩擦力的大小与接触面的粗糙程度有关。
（4）[1]拉动长木板B的过程中，物块A相对地面静止，此时A受到弹簧测力计a的拉力和B对A的摩擦力作用，由于物块静止，受平衡力作用，故A、B间滑动摩擦力的大小等于a弹簧测力计的示数。
[2]开始拉物块时，拉力较小，物体处于静止，这时的摩擦是静摩擦；由图可知，当力至少达到1.0N多，物块才开始运动，当拉力为1N时，拉力不再变化，说明物体还是做匀速直线运动，此时的拉力等于滑动摩擦力，故由己图可知，A、B间滑动摩擦力的大小为1.0N。
19．(1) 磁场 条形
(2)电流方向
(3) 正 强 用更多匝数的线圈或增大电流
【详解】（1）[1]小磁针原指示地磁场的南北，通电后小磁针发生偏转，说明通电螺线管周围有磁场，对小磁针有磁力的作用。
[2]由图甲所示的铁屑分布情况可知，通电螺线管周围铁屑的分布情况与条形磁体周围磁场的分布情况相似。
（2）对调电源正负极，电路中电流方向改变，小磁针静止时N极所指方向也改变，说明通电螺线管的极性与电流的方向有关。
（3）[1]如图乙所示，根据小磁针静止时的N极指向，可判断通电螺线管左端为N极，根据安培定则，可判断电流从a出，b回，因此a端应接电源的正极。
[2]在螺线管中插入一根铁芯，铁芯会被磁化，与通电螺线管的磁场叠加，其磁场会变强。
[3]电磁铁的磁性与线圈匝数有关，与电流大小有关，因此要增强电磁铁的外部磁场，还可以增加线圈匝数、增大电流等。
20．(1)
(2) 0.2 正比
(3) 2 反比
(4)10
【详解】（1）探究“电流与电压和电阻的关系”，定值电阻要与滑动变阻器串联，滑动变阻器要一上一下接入，电压表测定值电阻两端电压，电流表测电流，且电流表与电压表接线柱需正进负出，要求：滑片P向右移动时电流表的示数变小，即接入电阻增大，因此应接滑动变阻器左下，如图所示：
（2）[1]电流表示数如图乙所示，接小量程，分度值为0.02A，示数为0.2A。
[2]根据表格丙中数据，电压与电流数据之比为定值，得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
（3）[1]如图丁所示，实验中控制定值电阻两端电压为
[2]如图丁中数据，电阻与电流数据乘积为定值，得出结论：在电压一定的情况下，通过导体的电流与导体的电阻成反比。
（4）要完成（3）中的实验，即定值电阻两端电压为2V，根据串联分压，当用20Ω的定值电阻实验时，滑动变阻器有最大阻值，电路中电流为
滑动变阻器两端的电压
滑动变阻器的阻值
21．(1)液化
(2)吸
(3)3.3
(4) 不变 1.5
【详解】（1）火箭点火后，下方会产生大量的“白气”，这是因为火箭发射时喷出的高温火焰使下方的水先汽化为水蒸气，水蒸气遇冷又液化为小水滴，形成“白气”，所以“白气”的产生是由于发生了液化现象。
（2）火箭升空过程中与大气摩擦产生大量的热，火箭外壁的涂层材料会迅速熔化（或升华），这些物态变化会吸热，从而降低火箭表面的温度，起到保护火箭的作用。
（3）已知物体在月球表面上的重力约为地球表面的六分之一，月壤样品的质量，根据重力公式，可先算出月壤样品在地球上的重力
那么在月球上的重力
（4）[1]质量是物体所含物质的多少，是物体的一种基本属性，不随物体的形状、状态、位置的改变而改变。所以将这些月壤样品带回地球后，质量将不变，仍为2kg=2000g。
[2]根据密度公式，可得月壤样品的密度
22．(1)折射
(2)小
(3)自己/船
(4)小
(5) 小
【详解】（1）海水中的贝壳反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，就会觉得贝壳变浅了，这是由于光的折射而形成的虚像。
（2）压强的大小与受力面积和压力大小有关。小明光脚比穿鞋在沙滩上留下的脚印深，光脚时沙滩的受力面积小，而压力不变，根据可知，压强大。
（3）乘船时，小明感觉远处的高楼大厦向自己“走来”，说明大厦是运动的，说明参照物与大厦之间的位置发生了变化，所以他是选取自己或船为参照物。
（4）由流体压强和流速的关系可知，流速大的地方压强小，流速小的地方压强大。当两船并排行驶时，两船之间的水流速大，压强要小于外侧的压强，从而使两船逐渐靠近，容易发生相撞事故。
（5）[1]支点为O，F1的作用线沿F1拉力的方向，过O点向F1的作用线作垂线，该垂线段即为拉力F1的力臂，并标l1表示力臂，如图所示：
[2]若N点不动，钢索A端向右移动到A′，如下图：
此时力臂l′（红色）变大，在阻力和阻力臂不变时，由于动力臂变大，根据杠杆平衡条件可知，动力变小，即F1变小。
23．(1)②
(2)
(3) 热传递
【详解】（1）可再生能源是指在自然界中可以不断再生、永续利用的能源。
①核能：核燃料（如铀）是有限的，属于不可再生能源；
②水能：水在自然界中通过水循环不断再生，属于可再生能源；
③天然气：是化石燃料，形成需要漫长时间，属于不可再生能源；
④石油：是化石燃料，形成需要漫长时间，属于不可再生能源。
所以属于可再生能源的是②，故选②。
（2）每年产生的电能
需要完全燃烧的煤的质量
（3）[1]太阳能热水器吸收太阳能，将热量传递给水，使水的内能增加，是通过热传递的方式增加水的内能。
[2]水吸收的热量
需吸收的太阳能为
[3]根据题意，白天：光控开关 S1和触点1接触，太阳能电池板为蓄电池充电。 晚上：光控开关S1和触点2接触，蓄电池给路灯供电； 晚上 12 点前，时控开关S2和触点3接触，路灯L1发光； 晚上12点后，时控开关 S2和触点4接触，路灯L2发光。如图所示：
24．(1)12Ω
(2)120Ω
(3)2.7W
【详解】（1）小灯泡标有 “6V 3W”，则小灯泡的额定电压
小灯泡的额定功率
小灯泡的电阻
（2）只闭合开关S和时，小灯泡L与滑动变阻器串联。
因为小灯泡L正常发光，则电路中的电流
滑动变阻器两端的电压
此时接入电路的阻值
因为为其最大阻值的，所以滑动变阻器的最大阻值
（3）只闭合开关S和S1，与串联，电压表测两端的电压，电流表测电路中的电流。
根据可知，电源电压U不变时，要使电路消耗的功率最小，电路中的电流应最小，由欧姆定律可知，此时电路中两端电压最小，则滑动变阻器两端电压最大，因为电压表量程为0～15V，所以当电压表的示数时，电路中的电流最小。
此时两端的电压
电路中的最小电流
则电路消耗的最小功率
25．(1)50N
(2)1000Pa
(3)991kg
【详解】（1）当水位到达0.6m时，轻质细杆对力传感器的作用力恰好为0，此时浮体A受到的重力和浮力大小相等、方向相反，是一对平衡力；此时浮体A排开水的体积
浮体A受到的浮力
浮体A的重力
（2）当水位位于a水位线时，轻质细杆对力传感器的作用力大小为，此时浮体A的浮力小于重力，轻质细杆受到浮体A向下的拉力，大小为40N，浮体A受到的浮力
浮体A受到的浮力等于浮体上下底面受的压力差，浮体A上底面在水面上，上底面受的压力为0，因此水对浮体A底面的压力为
水对浮体A底面的压强
（3）当水位位于最高水位线b时，轻质细杆对力传感器的作用力大小40N，此时浮体A的浮力大于重力，轻质细杆受到浮体A向上的压力，大小为40N，浮体A受到的浮力
浮体A浸入液体的体积
浮体A浸入液体的长度
水箱内水的深度
水箱内水的体积
水箱内水的质量
题号
1
2
3
4
5
6
7
8
9
10
答案
C
B
A
C
C
A
B
D
D
C
题号
11
12
13
14
15





答案
ACD
ABD
ACD
BC
BD
