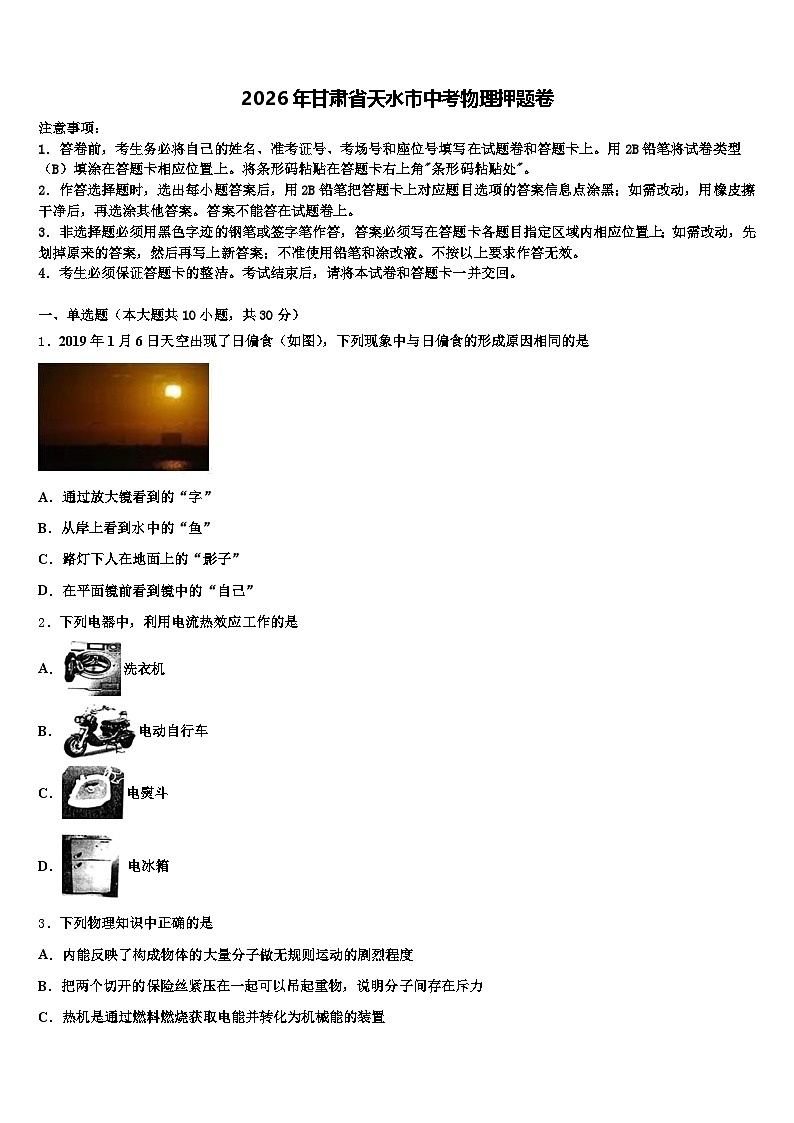

2026年甘肃省天水市中考物理押题卷（含答案解析）

这是一份2026年甘肃省天水市中考物理押题卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．2019年1月6日天空出现了日偏食（如图），下列现象中与日偏食的形成原因相同的是
A．通过放大镜看到的“字”
B．从岸上看到水中的“鱼”
C．路灯下人在地面上的“影子”
D．在平面镜前看到镜中的“自己”
2．下列电器中，利用电流热效应工作的是
A．洗衣机
B．电动自行车
C．电熨斗
D． 电冰箱
3．下列物理知识中正确的是
A．内能反映了构成物体的大量分子做无规则运动的剧烈程度
B．把两个切开的保险丝紧压在一起可以吊起重物，说明分子间存在斥力
C．热机是通过燃料燃烧获取电能并转化为机械能的装置
D．汽油机有吸气、压缩、燃烧﹣膨胀做功和排气四个冲程
4．下列关于材料、信息及能源的说法正确的是（ ）
A．光纤通信时利用了光的直线传播传输信息
B．我国已经组网成功的“北斗”卫星通信时主要依靠微波传递信号
C．目前建成的核电站是利用核聚变释放的能量发电的
D．我国海域深处蕴藏的大量“可燃冰”属于可再生能源
5．下列说法正确的是
A．同一物体温度越高，所含的热量越多
B．的冰和的水内能相等
C．物体吸收热量，内能增加，但温度不一定升高
D．热传递传递的是温度

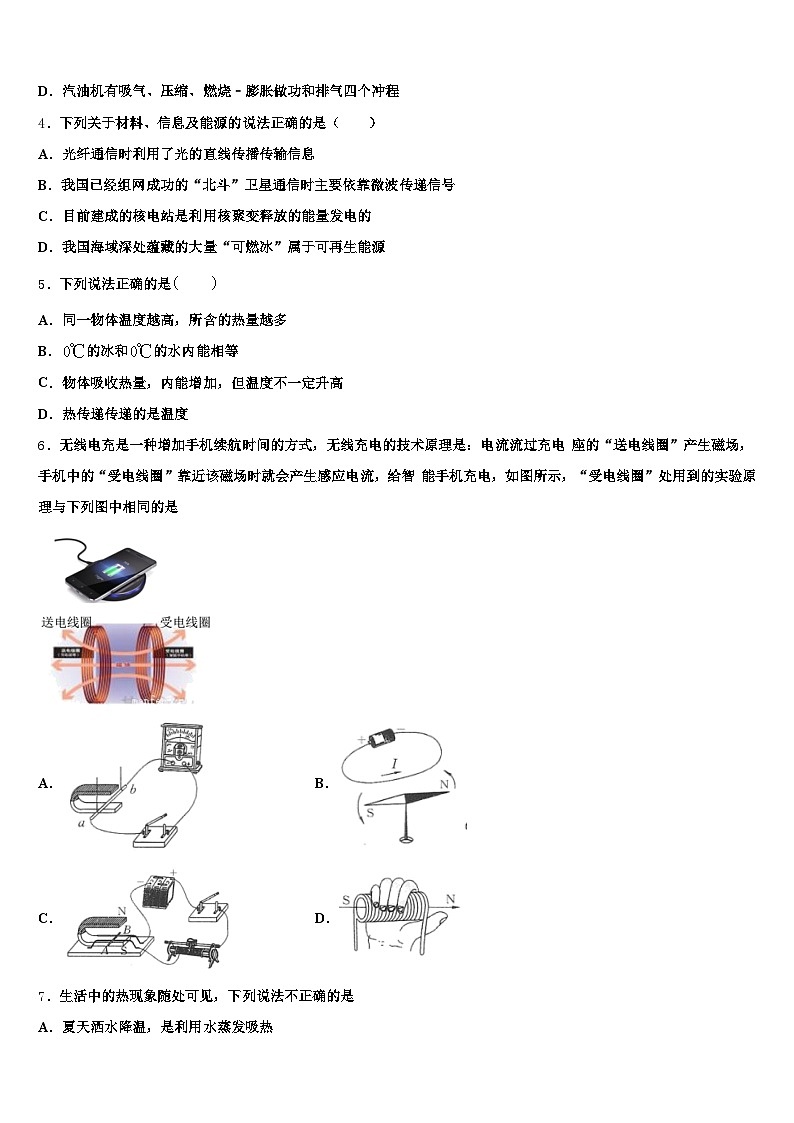

6．无线电充是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过充电 座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时就会产生感应电流，给智 能手机充电，如图所示，“受电线圈”处用到的实验原理与下列图中相同的是
A．B．
C．D．
7．生活中的热现象随处可见，下列说法不正确的是
A．夏天洒水降温，是利用水蒸发吸热
B．柴油机在压缩冲程完成后，利用火花塞产生电火花点燃燃气
C．海边昼夜温差小，是因为海水的比热容小
D．端午节米棕飘香，说明分子不停做热运动
8．自行车是常见的交通工具，骑车出行既健康又环保．周末小华沿水平路面骑自行车去玄武湖公园，下列说法中正确的是
A．骑车以大小不变的速度转弯，车处于非平衡状态
B．车受到的重力与地面对车的支持力是一对平衡力
C．以正在骑行的小华为参照物，路边的树木是静止的
D．停止蹬车车将慢慢停下来，说明力是维持物体运动的原因
9．调节电视机的音量，是为了改变声音的（ ）
A．响度B．音色C．音调D．频率
10．下列有关声与电磁波的说法，正确的是
A．我们能分辨蛙声和蝉鸣是因为它们的音调不同
B．wifi无线上网是利用电磁波来传输信息的
C．小明往水瓶里倒水时，听到声音的响度逐渐变大
D．超声波探伤仪能够检测钢轨的各种“病变”，说明超声波可以传递能量
二、多选题（本大题共3小题，共12分）

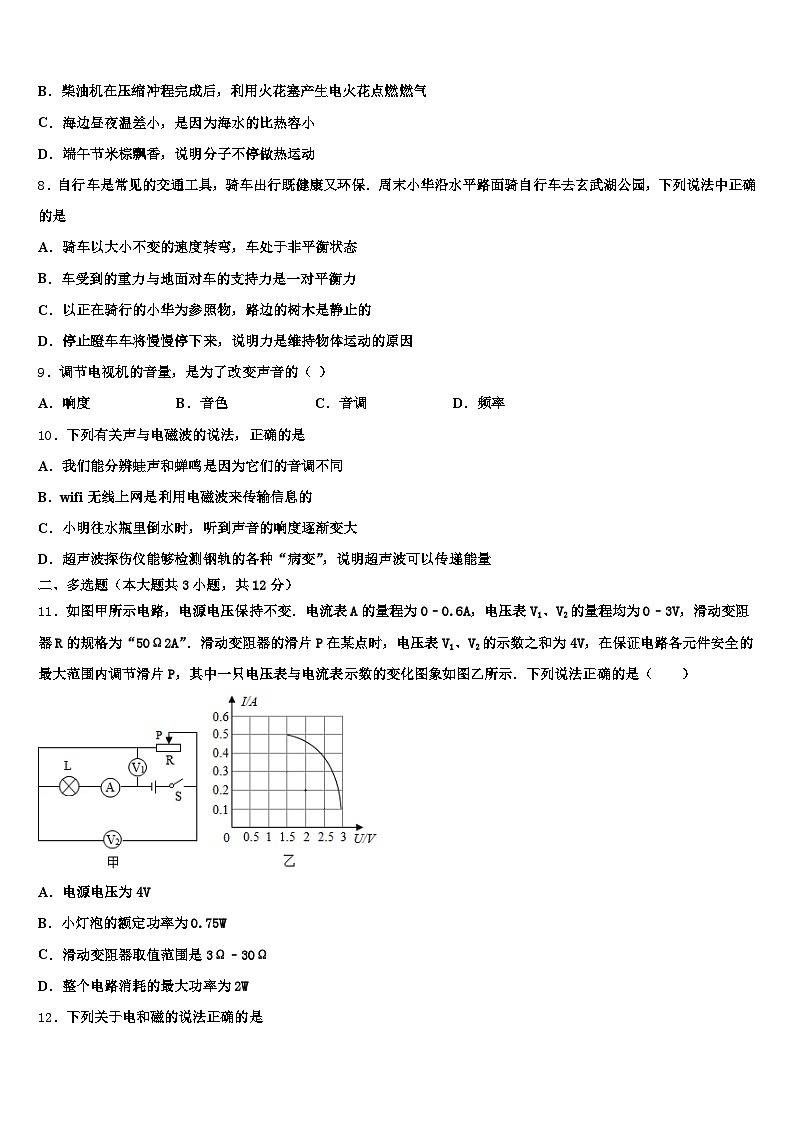

11．如图甲所示电路，电源电压保持不变．电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”．滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示．下列说法正确的是（ ）
A．电源电压为4V
B．小灯泡的额定功率为0.75W
C．滑动变阻器取值范围是3Ω﹣30Ω
D．整个电路消耗的最大功率为2W
12．下列关于电和磁的说法正确的是
A．用磁感线可以描述磁场的强弱
B．电磁起重机利用了电流的磁效应
C．只要导体在磁场中做切割磁感线运动，该导体中就会产生感应电流
D．扬声器是利用通电导体在磁场中受到力的作用来工作的
13．小明同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个放大的像
C．当u=25cm时，在光屏上能得到一个缩小的像
D．把物体从距凸透镜12cm处移动到30cm处的过程中，像逐渐变小
三、填空题（本大题共5小题，共10分）
14．如图所示，小明设计的一种加热、照明装置的原理图，R1、R2是两个用来加热的电阻丝，L是标有“220V 100W”的照明灯泡，开关S1、S2的通断只有两种状态：一种是同时断开，另一种是同时闭合．当两开关同时断开时，电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；电源两端的电压U恒为220V，P1:P2=1:1．求：
总电功率P；___________ R1的阻值；___________若开关同时断开48min后再同时闭合10min，该装置共消耗电能_______kW·h．
15．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
16．某饮水机具有恒温功能，其内部简化电路如图所示（R1、R2均为加热电阻），闭合S，电磁铁上端为_____（选填“N”或“S”）极；而当温控区温度达到60℃时，通过温度传感器与电磁铁共同作用，使饮水机进入保温状态，此时电磁铁衔铁应与_____（选填“a”或“b”）触点接触．已知R1：R2＝1：2，若加热和保温产生相等的热量，则所需时间之比t加热：t保温＝_____．
17．如图，物体的直径为_____m。
18．如图示,2017年6月26日,被称为最新版中国高铁的复兴号在京沪高铁亮相,它采用全新流线型头型,这是为了 _______；车厢内实现了WiFi网络全覆盖,WiFi采用的是低强度的_______ (选填“电磁波、超声波、次声波”）传输信号；车厢内座椅旁，都安装了插座方便旅客充电的需求,这些插座之间的连接方式是_______．
四、计算题（本大题共3小题，共29分）
19．把重为20牛的物体沿直线匀速提升6米，共用时30秒。求：
①拉力所做的功W。
②拉力所做功的功率P。
20． “东方红3”科学考察船（图1）于2018年顺利下水，标志着我国自主创新研发的科学考察船挺进世界一流船型行列。该船长103米、船宽18米、排水量5800吨、续航力1500海里。在一次航行中，从某一时刻开始，科考船受到水平方向的牵引力F随时间t的变化关系如图2甲所示，船的运动速度v随时间t的变化关系如图2乙所示。海水的密度为1.02×103kg/m3，g取10N/kg。求：
（1）满载时科学考察船受到的浮力；
（2）科学考察船吃水深度为5.5m时，船底受到的海水压强；
（3）从第50s到100s内牵引力所做的功。
21．如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：
（1）电热水壶的电阻；
（2）将一壶水从25℃加热到100℃时，水吸收的热量；
（3）若加热一壶水所需时间为10min，电热水壶的热效率．
五、作图题（本大题共2小题，共4分）
22．如图所示,小球从水平桌面上滚下,画出小球在A位置时所受重力的示意图．
23．下图甲中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当导线以图甲所示方向运动时，电路中可产生感应电流.若想改变电路中感应电流的方向，你有什么方法，请在图乙中画出来，并标出磁极的N、S极位置.
六、实验探究题（本大题共3小题，共15分）
24．一个小灯泡上标有“■V1W”字样，额定电压模糊不清，小智对此展开实验探究。
（1）请根据电路图甲，用笔画线代替导线，连接实物图乙（电压表量程选用0﹣15V，电流表量程选用0﹣0.6A）
（_______）
（2）闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线，电路可能存在的故障是_____；
（3）排除故障后，小智测出小灯泡在不同电压下的电流，第四次实验电流表示数如图丙所示。请将电流表示数以及相应的电功率填入表中：
（4）请根据实验数据，在丁图的坐标中用描点法画出该灯泡的电功率随电压变化的图象。
（_______）
根据图象可判断，小灯泡的额定电压是_____V。
25．在“探究凸透镜成像规律”的实验中．
如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图甲可知，凸透镜的焦距为_____cm．把烛焰放在如图乙所示，在凸透镜另一侧移动光屏，光屏上呈现了烛焰清晰的像．在光屏上得到一个倒立、_____（选填“放大”、“等大”或“缩小”）的实像，_____（选填“投影仪”、“照相机”或“放大镜”）就是利用这一成像规律工作的．如果撤掉光屏，眼睛在A处_____（选填“能”或“不能”）看到这个像．如图丙，把蜡烛放在二倍焦距以外的a点，移动光屏找到清晰的像；接着光屏和凸透镜不动，把蜡烛从a点移到b点，要使烛焰的像还能清晰地呈在光屏上，可以将光屏_____（靠近/远离）凸透镜，或者光屏不动，在凸透镜和蜡烛间再加一个_____（选填“凸透镜”或“凹透镜”）．
26．在“测量滑轮组的机械效率”实验中，小明用如图所示的滑轮组提升不同钩码，做了3次实验，实验数据如下表所示．
（1）实验中要竖直向上_____拉动弹簧测力计，使钩码升高；
（2）第3次实验中弹簧测力计的示数如图所示，计算可得第3次实验中滑轮组的机械效率为_____；（结果保留至0.1%）
（3）通过以上3次实验，你可得到的结论是：当使用同一滑轮组提升重物时__________．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
月球遮住太阳的一部分形成的日食叫日偏食，属于光的直线传播现象，
A、通过放大镜看到的“字”，变大了，属于凸透镜成像，是由于光的折射形成的。故A不符合题意；
B、从岸上看到水中的“鱼”，是鱼儿反射的光线通过水和空气折射进入人的眼睛，因此看到鱼儿在水中游动属于光的折射现象。故B不符合题意；
C、路灯下人在地面上的“影子”是光沿直线传播形成的，故C符合题意；
D、在平面镜前看到镜中的“自己”，属于平面镜成像，是由于光的反射形成的，故D不符合题意。
2、C
【解析】
A、洗衣机工作时，主要把电能转化成机械能，故A不符合题意；
B、电动自行车工作时，主要是电能转化为机械能，故B不符合题意；
C、电熨斗是利用了电流的热效应，电能转化成内能，故C符合题意；
D、电冰箱电工作时，主要是电能转化为机械能，故D不符合题意。
3、D
【解析】
A．温度反映了构成物体的大量分子做无规则运动的剧烈程度，内能是所有分子热运动的动能和分子势能的总和，故A错误；
B．把两个切开的保险丝紧压在一起可以吊起重物，说明分子间存在引力，故B错误；
C．热机是通过燃料燃烧将化学能转化为内能，再通过做功将内能转化为机械能的装置，故C错误；
D．汽油机是内燃机的一种，四冲程汽油机在工作过程中有吸气、压缩、燃烧﹣膨胀做功和排气四个冲程，故D正确．
4、B
【解析】
A．光导纤维是利用激光的反射传递信息的，故A错误；
B．我国使用的“北斗”卫星移动通信是用通讯卫星做微波通讯的中继站来进行通讯的，所以是利用微波来传递信息的，故B正确；
C．核电站是利用核裂变来释放能量的，这个核裂变是可控的，故C错误；
D．可燃冰不能在短期内从自然界得到补充，所以它属于不可再生能源，故D错误。
5、C
【解析】
A．温度表示物体的冷热程度，在微观角度看表示了大量分子无规则运动的剧烈程度；热量是指在热传递过程中传递的能量，只有在热传递过程中才能提到热量，所以，热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有，故A错误；
B．影响内能大小的因素有多个，不能只根据温度判定内能的大小，故B错误；
C．物体吸热可能使分子动能增大（即温度升高），也可能使分子势能增大 （即物态变化），所以内能一定增大，但温度有可能升不升高，例如晶体熔化过程，故C正确；
D．热传递传递的是能量，故D错误。
6、A
【解析】
从题意中知道，手机背面的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A．图中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，符合题意；
B．图中是奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，不符合题意；
C．图中给导体通电，导体会运动，说明通电导体受到磁场力的作用，不符合题意；
D．图中是安培定则的应用，判断通电螺线管的磁极和电流方向的关系，不符合题意．
7、C
【解析】
A、炎热的夏天，往地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，故A正确；
B、压缩冲程结束时，火花塞产生电火花，使燃料猛烈地燃烧，化学能转化为内能，故B正确；
C、沿海地区和内陆地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小，故C错误；
D、端午粽子飘香，说明粽子的香味分子在做永不停息的无规则运动，故D正确。
8、A
【解析】
A. 以大小不变的速度转弯，方向不断变化，所以自行车和人构成的整体处于非平衡状态，故A错误；
B. 地面对车的支持力大小等于人和车的总重力，故车受到的重力与地面对车的支持力大小不相等，不是一对平衡力，故B错误；
C. 以正在骑行的小华为参照物，路边的树木与小华之间的位置发生了变化，所以是运动的，故C错误；
D. 停止蹬车，由于受到地面对自行车的摩擦力作用，而慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误．
9、A
【解析】
音量是指声音的大小，声音的大小用响度来表示，所以应选A．
10、B
【解析】
A、我们能分辨蛙声和蝉鸣，是因为它们的音色不同，而不是音调不同，故A错误；
B、移动通信包括wifi无线上网，是利用电磁波传递信息的，故B正确；
C、往暖瓶内灌水时，激起空气柱的振动而产生声音；随着不断灌水，空气柱长度变短，振动频率变快，音调变高，凭着对音调变化的感觉，可知道是否灌满水，故C错误；
D、超声波探伤仪能够检测钢轨的各种“病变”，说明超声波可以传递信息，故D错误。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流；
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P=UI求出灯泡的额定功率和电路消耗的最大功率．
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1 测L两端的电压，电压表V2 测R两端的电压，电流表测电路中的电流．
根据题意知道，当滑动变阻器的滑片P在某点时，电压表V1 、V2 的示数之和为4V，由串联电路的电压特点知道，电源的电压是4V，故A正确；
由电路图知道，在保证电路各元件安全的最大范围内，当R接入电路中的电阻变大时，其分得的电压变大，即电压表V2 的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表，且电路中的最小电流是I小 =0.1A时，电压表的最大示数是3V， 由知道，滑动变阻器接入电路中的最大阻值是：；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大 =0.5A时，电压表V2 的示数是U2小 =1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：，所以滑动变阻器取值范围是3Ω～30Ω，故C正确；
此时灯泡两端的电压是：UL =U-U2小=4V-1.5V=2.5V，
灯泡的额定功率是：PL =UL I大 =2.5V×0.5A=1.25W，故B错误；
电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确．
故选ACD．
本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度．
12、ABD
【解析】
A．用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B．电磁铁应用了电流的磁效应，而电磁起重机的主要部件是电磁铁，因此电磁起重机利用了电流的磁效应；故B正确；
C．导体中产生感应电流的条件是：闭合电路、在磁场中做切割磁感线运动，缺一不可；所以导体在磁场中运动，不一定会产生感应电流，故C错误；
D．扬声器是将电信号转化成声信号，即其内部有磁铁和线圈，当线圈中通过变化的电流时，该线圈会在磁场中受力而有规律的振动，进而产生声音，故受利用通电导线在磁场中受力的作用的原理工作的，故D正确．
13、BCD
【解析】
A、由u-v图像可知，u＝v＝20cm=2f，此时凸透镜成倒立、等大的实像，故 f＝10cm，A错误，不符合题意．
B、当u＝15cm时，2f＞u＞f，成倒立、放大的实像．故B正确，符合题意．
C、当u＝25cm时，u＞2f，在光屏上成倒立、缩小的实像，故C正确，符合题意．
D、物体从距凸透镜12cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，根据凸透镜成实像时“物远像近像变小”，物距增大，像距减小，像变小．故D正确，符合题意．
三、填空题（本大题共5小题，共10分）
14、1210W 10Ω 1.418
【解析】
（1）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，根据P=UI求出电路的总功率；
（2）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，利用串联电路的电流特点和P=I2R结合P1：P2=1：1求出R1与R2的阻值之比，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R1的阻值；
（1）根据W=Pt求出开关同时断开48min消耗的电能，由电路图可知，开关S1、S2同时闭合时，灯泡L与R1并联，根据并联电路的电压特点和求出电路的总功率，利用W=Pt求出同时闭合10min消耗的电能，然后求出该装置共消耗的电能．
【详解】
（1）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，
则电路的总功率：P=UI=220V×5.5A=1210W；
（2）当两开关同时断开时，R1、R2串联，电流表测电路中的电流，
因串联电路中各处的电流相等，且P1：P2=1：1，
所以，由P=I2R可得，R1与R2的阻值之比：
，即R2=1R1，
由可得，电路中的总电阻：
因串联电路中总电阻等于各分电阻之和，
所以，R=R1+R2=R1+1R1=4R1=40Ω，
解得：R1=10Ω，R2=10Ω；
（1）由可得，开关同时断开48min消耗的电能：
当两开关同时闭合时，灯泡L与R1并联，
因并联电路中各支路两端的电压相等，
所以，此时电路的总功率：
同时闭合10min消耗的电能：
所以，该装置共消耗电能：
W=0.968kW•h+2.47kW•h=1.418kW•h．
本题考查了串、并联电路的特点和欧姆定律、电功率公式、电功公式的灵活应用，分清两种状态下电路的连接方式是关键．
15、3 1
【解析】
由电路图可知，两灯泡串联，电压表与开关并联；一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压，根据串联电路的电压特点求出相应的电压值．
【详解】
由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是电源电压．因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以两节新干电池组成电源的电压，当开关闭合时，电压表被短路，相当于测开关两端的电压，示数约为1V．
故答案为3；1．
本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．
16、S a 1：3
【解析】
由图知控制电路中的电流是从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁下端为N极，上端为S极；由电路图可知，衔铁接b触点位置时，只有电阻R1接入电路，此时电路中电阻最小，电源电压U一定，由 可知，此时电路的功率最大，饮水机处于加热状态；当衔铁接a触点位置时，R1、R2串联，电路中总电阻最大，此时电路的总功率最小，饮水机处于保温状态；已知R1：R2＝1：2，若加热和保温产生相等的热量，即Q1＝Q2，由Q＝W＝可得，所需时间之比：.
17、0.0110
【解析】
图中刻度尺的分度值为1mm，测量时起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，即物体长度＝3.10cm﹣2.00cm＝1.10cm＝0.0110m。
18、减小阻力 电磁波 并联
【解析】
动车的车头采用流线型设计可以减少行驶过程中空气的阻力，有利于提高速度或节约能源；
电磁波被广泛用于信息的传递，WiFi 就是利用电磁波传递信息的；
插座是连接用电器的，不同的插座之间要能独立工作，互不影响，故插座是并联的．
点睛；注意多了解一些电磁波的应用，特别是用于信息的传递，应用非常广泛，我们生活中信息的获取，很多情况下都是与电磁波有关的．
四、计算题（本大题共3小题，共29分）
19、（1）120J （2） 4W
【解析】
①匀速提升物体时，拉力：F=G=20N，拉力做的功：W=Fs=20N×6m=120J；
②拉力做功的功率：P===4W.
20、（1）5.8×107N（2）5.61×104Pa（3）6.5×106J
【解析】
（1）满载时科学考察船受到的浮力：F浮＝G排＝m排g＝5800×103kg×10N/kg＝5.8×107N；
（2）船底受到水的压强：p＝ρgh＝1.02×103kg/m3×10N/kg×5.5m＝5.61×104Pa；
（3）第50s到第100s内，由图甲可知牵引力F＝13×104N，由图乙可知船匀速行驶的速度v＝1m/s，由v＝可得，从第50s到100s内船行驶的距离：s＝vt＝1m/s×50s＝50m，第50s到第100s内牵引力做的功：W＝Fs＝13×104N×50m＝6.5×106J。
21、【小题1】电热水壶的电阻48.4Ω
【小题2】水吸收的热量4.725×105J
【小题3】电热水壶的热效率78.75%
【解析】
【小题1】电热水壶的电阻：R48.4；
【小题2】水的质量为：，吸收的热量：m4.2J/(kg1.5kg(10025)4.725J；
【小题3】10min耗电：WPt1000w600000J电热水壶的热效率：.75．
五、作图题（本大题共2小题，共4分）
22、如图所示
【解析】
小球在A位置受到的重力作用在小球的重心，方向竖直向下，如下图所示：
23、
【解析】
如图甲，a表示垂直于纸面的一根导体，它是闭合电路的一部分，若导体a向下做切割磁感线运动，会产生感应电流；若改变导体a中的感应电流方向，可以改变磁场方向即在保持导体切割磁感线方向不变，对调N、S极或保持磁场方向不变，改变导体a切割磁感线方向．如图：
六、实验探究题（本大题共3小题，共15分）
24、电压表开路
【解析】
（1）电压表量程选用0﹣15V量程与灯并联，电流表量程选用0﹣0.6A量程与灯串联，将变阻器左下接线柱连入电路中，根据电路图连接实物图，如如图所示：
（2）闭合开关S，发现小灯泡微弱发光，电流表有示数，说明电路为通路，电压表指针指向零刻度线，电路可能存在的故障是电压表开路；
（3）第四次实验电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.20A，灯的功率为：；
（4）一个小灯泡上标有“■V1W”字样，表示灯的额定功率为1W，根据表中数据，在坐标系中找出对应的点，用平滑的曲线连接起来，如下如图所示，由图知，当灯的功率为1.0W时，对应的电压为3.8V，即额定电压为3.8V。
25、11 缩小 照相机 能 靠近 凹透镜
【解析】
(1)如图平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，光屏上的光点是凸透镜的焦点，光心到焦点的距离叫凸透镜的焦距，焦距是11cm；
(2) 把烛焰放在如图乙所示，光屏上呈现了烛焰清晰的像，由图知，物距大于像距，物体在二倍焦距以外，成倒立缩小的实像．应用于照相机．如果撤掉光屏，眼睛在A处，光线继续传播射入人眼，人眼能看到这个像．
(3)蜡烛放在二倍焦距以外的a点，移动光屏找到像，蜡烛从a点移到b点，物距变大，像距变小，像会成在光屏的左侧，要使光屏和凸透镜位置不动，在光屏上仍能得到清晰的像，可以将光屏靠近凸透镜，或在凸透镜和蜡烛之间再加一个凹透镜，凹透镜对光线有发散作用，使会聚成像的光线错后会聚到光屏上．
26、匀速 83.3% 重物越大机械效率越大
【解析】
（1）实验中要竖直向上匀速拉动弹簧测力计，使钩码升高，此时处于平衡状态，测力计示数才等于拉力大小，且测力计示数稳定便于读数；
（2）由图可知，测力计分度值为0.2N，则第3次的拉力为2.4N，由表中数据可得，第3次实验的机械效率：；
（3）由表中数据可知，同一滑轮组的机械效率主要与提升物体的重力有关，使用同一滑轮组提升物体的重力越大，机械效率越高．
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.5L
实验次数
1
2
3
4
5
6
7
电压U/V
1.0
1.5
2.0
2.5
3.0
3.5
4.0
电流I/A
0.10
0.14
0.17
_____
0.23
0.25
0.27
电功率P/W
0.1
0.21
0.34
_____
0.69
0.88
1.08
实验次数
钩码的重力G/N
钩码提升高度h/m
拉力F/N
绳端移动的距离s/m
机械效率η
1
2
0.1
1.0
0.3
66.7%
2
4
0.1
1.7
0.3
78.4%
3
6
0.1
0.3
