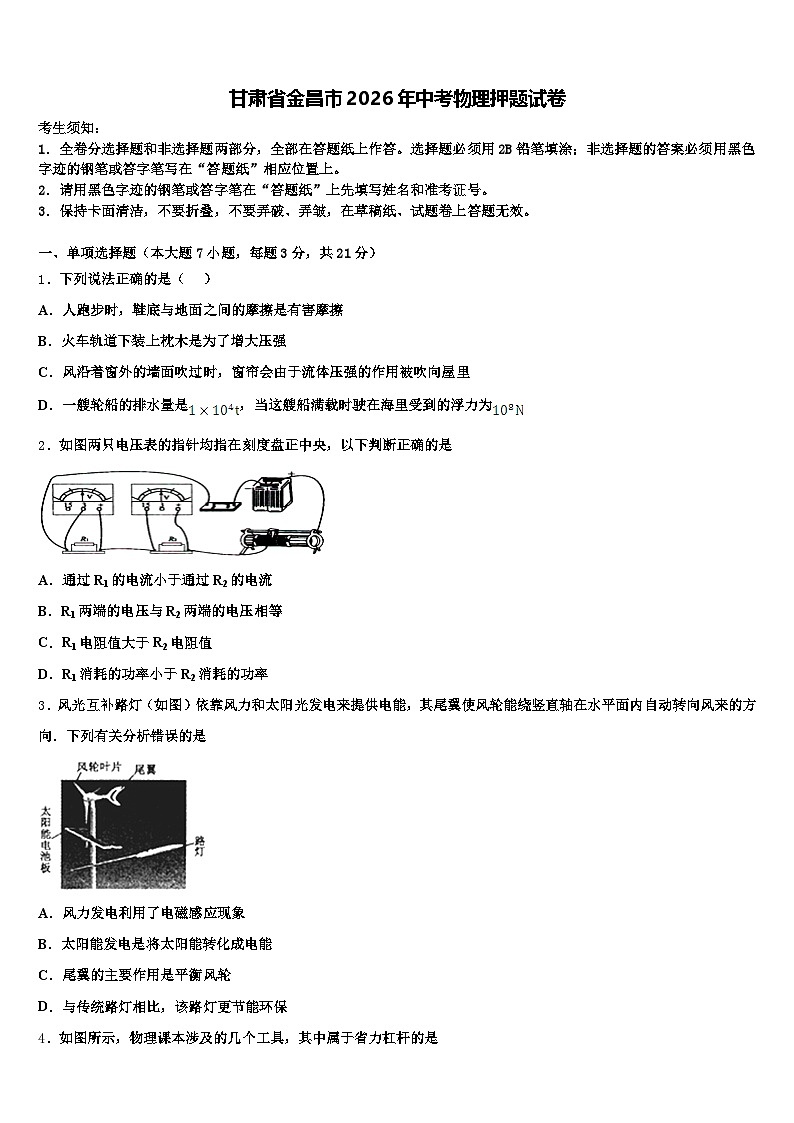

甘肃省金昌市2026年中考物理押题试卷（含答案解析）

这是一份甘肃省金昌市2026年中考物理押题试卷（含答案解析），共19页。试卷主要包含了如图所示，验电器箔片闭合等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列说法正确的是（ ）
A．人跑步时，鞋底与地面之间的摩擦是有害摩擦
B．火车轨道下装上枕木是为了增大压强
C．风沿着窗外的墙面吹过时，窗帘会由于流体压强的作用被吹向屋里
D．一艘轮船的排水量是，当这艘船满载时驶在海里受到的浮力为
2．如图两只电压表的指针均指在刻度盘正中央，以下判断正确的是
A．通过R1的电流小于通过R2的电流
B．R1两端的电压与R2两端的电压相等
C．R1电阻值大于R2电阻值
D．R1消耗的功率小于R2消耗的功率
3．风光互补路灯（如图）依靠风力和太阳光发电来提供电能，其尾翼使风轮能绕竖直轴在水平面内自动转向风来的方向．下列有关分析错误的是
A．风力发电利用了电磁感应现象
B．太阳能发电是将太阳能转化成电能
C．尾翼的主要作用是平衡风轮
D．与传统路灯相比，该路灯更节能环保

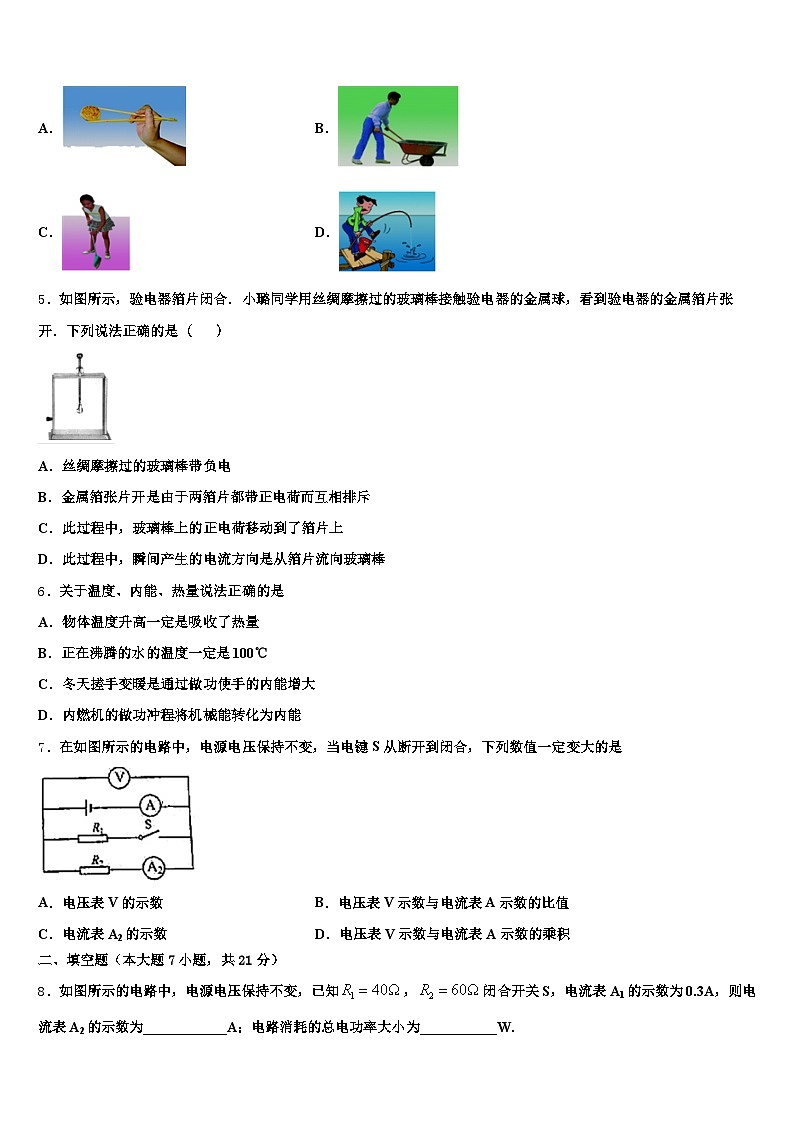

4．如图所示，物理课本涉及的几个工具，其中属于省力杠杆的是
A．B．
C．D．
5．如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔张片开是由于两箔片都带正电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
6．关于温度、内能、热量说法正确的是
A．物体温度升高一定是吸收了热量
B．正在沸腾的水的温度一定是100℃
C．冬天搓手变暖是通过做功使手的内能增大
D．内燃机的做功冲程将机械能转化为内能
7．在如图所示的电路中，电源电压保持不变，当电键S从断开到闭合，下列数值一定变大的是
A．电压表V的示数B．电压表V示数与电流表A示数的比值
C．电流表A2的示数D．电压表V示数与电流表A示数的乘积
二、填空题（本大题7小题，共21分）

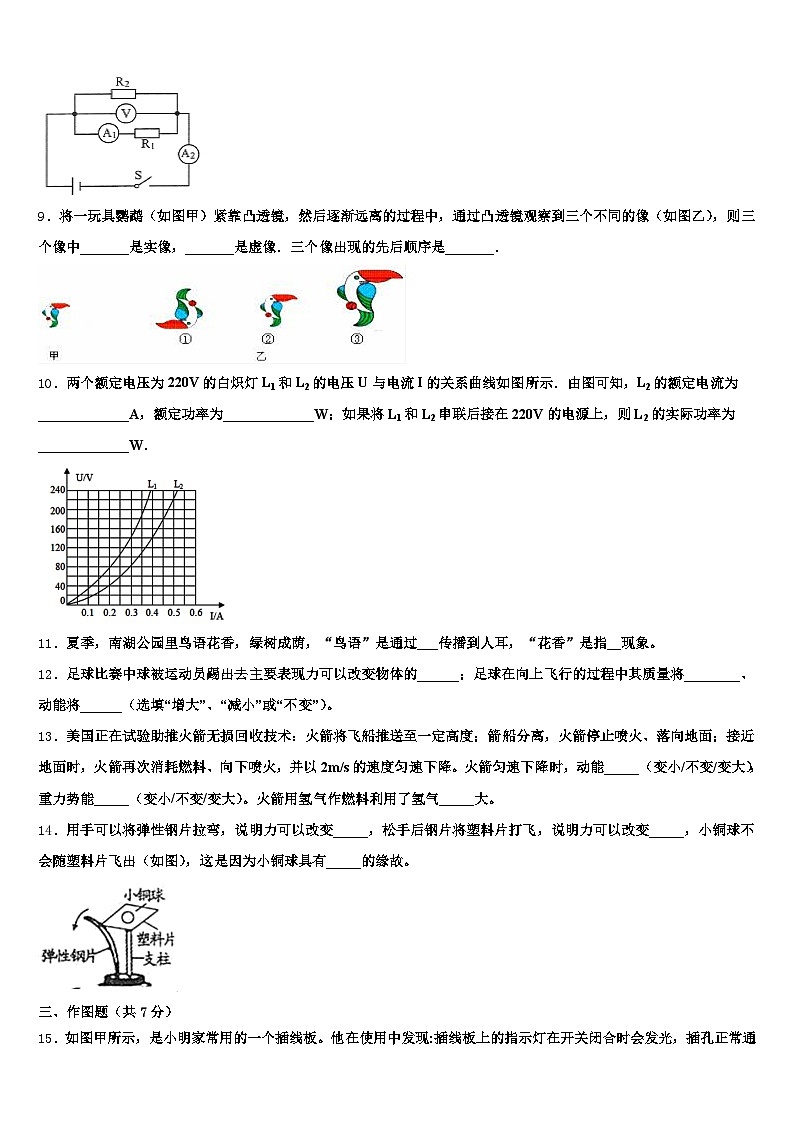

8．如图所示的电路中，电源电压保持不变，已知，闭合开关S，电流表A1的示数为0.3A，则电流表A2的示数为____________A；电路消耗的总电功率大小为___________W.
9．将一玩具鹦鹉（如图甲）紧靠凸透镜，然后逐渐远离的过程中，通过凸透镜观察到三个不同的像（如图乙），则三个像中_______是实像，_______是虚像．三个像出现的先后顺序是_______．
10．两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图所示．由图可知，L2的额定电流为_____________A，额定功率为_____________W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为_____________W．

11．夏季，南湖公园里鸟语花香，绿树成荫，“鸟语”是通过___传播到人耳，“花香”是指__现象。
12．足球比赛中球被运动员踢出去主要表现力可以改变物体的______；足球在向上飞行的过程中其质量将________、动能将______（选填“增大”、“减小”或“不变”）。
13．美国正在试验助推火箭无损回收技术：火箭将飞船推送至一定高度；箭船分离，火箭停止喷火、落向地面；接近地面时，火箭再次消耗燃料、向下喷火，并以2m/s的速度匀速下降。火箭匀速下降时，动能_____（变小/不变/变大），重力势能_____（变小/不变/变大）。火箭用氢气作燃料利用了氢气_____大。
14．用手可以将弹性钢片拉弯，说明力可以改变_____，松手后钢片将塑料片打飞，说明力可以改变_____，小铜球不会随塑料片飞出（如图），这是因为小铜球具有_____的缘故。
三、作图题（共7分）
15．如图甲所示，是小明家常用的一个插线板。他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。
16．画出图中人眼通过平面镜M看到桌底下球的光路．
17．如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．
四、实验题（本大题共5小题，共20分）
18．如图甲，在探究“不同物质吸热能力”的实验中：
（1）在两个相同的烧杯中加入初温相同、_____相同的水和煤油；实验时选用两个相同的电加热器加热，目的是使水和煤油在单位时间内_____．
（2）实验中记录下两种物质温度随时间的变化图象并描出了如图乙所示的图象，由图可知b物质是_____，分析图象还判断出_____（水/煤油）的吸热能力较强．
19．小辉进行探究凸透镜成像规律的实验
（1）小辉将蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，并调节光屏中心、烛焰中心在____上，这样做的目的是____；
（2）当蜡烛、凸透镜和光屏处于如图所示的位置时，恰能在光屏上能得到清晰的像，则此时的像是倒立____（缩小/等大/放大）的实像；
（3）将蜡烛稍远离凸透镜，光屏上的像变模糊．要再次在光屏上得到清晰的像，可将光屏向____（左/右）移动，也可以不移动光屏，而在蜡烛和凸透镜之间再放上一个合适的____（凸透镜/凹透镜）．
20．某同学按照如图所示的电路测量某电阻Rx阻值，实验室提供的器材有：2节新干电池（电压为3V）、电流表电压表、滑动变阻器（最大阻值R＝50Ω）开关各一个，导线若干。
请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时电压表示数变大）。连接电路时，开关应断开，是为了防止因电路_____（选填“短路”或“断路”）造成电流过大而损坏电路元件，某同学按电路图连接好实物图后，发现电压表指针偏转出现如图乙所示情况，他测量前应进行的操作是_____。将电路连接正确后，闭合开关，移动滑动变阻器滑片P，当电压表的示数为2.4V时，电流表的示数如图丙所示，读数为_____A，则电阻Rx的阻值为_____。在实验过程中，小明发现电流表指针偏转幅度太小，他想了想，觉得不需要改变电路的连接方式，且不用读出电流表的示数，也能较准确地求出Rx的阻值。他的做法是：将滑动变阻器的滑片移到_____（选填“A”或“B“）端读出电压表的示数为U，则Rx＝_____（用字母表示，不用带单位）。
21．某实验小组要用“伏安法”测量一个用电器L的额定功率（额定电压为10V、额定功率在之间），实验室有下列器材可供选用：
电源：（电压为3V）；（电压为15V）
电流表：（量程）；（量程）
电压表：（量程为）；（量程为）
滑动变阻器：（阻值范围）；（阻值范围）
开关一个，导线若干
为使测量尽可能准确、方便，请回答：滑动变阻器应该选择_____（填“”或“”）.若提供的电流表都坏了，但又找到一个阻值合适的定值电阻，开关若干，请你：（要求电路不可重组）
①画出实验电路图；
②写出实验步骤及所需测量的物理量_____；
③写出额定功率的表达式_____（用已知量和测量量表示）.
22．小明想知道小石块密度，做了如下实验：
（1）将天平放在水平台上，把游码放到标尺左端_______处，发现指针指在分度盘左侧，要使横梁平衡，应将螺母向____（选填“左”或“右”）调.
（2）天平调平衡后，把石块放在天平左盘中，天平再次平衡后，放在右盘中的砝码和游码在标尺上的位置如图甲所示，这个石块的质量是_____g.
（3）小明用量筒测石块体积，石块放入前后量筒中水面位置如图乙所示，则石块的体积是_____cm3，石块的密度是__________kg/m3.
（4）为培养小明的创新能力，老师要求小明使用溢水杯（如图丙所示）、小烧杯、量筒、大烧杯、细线和水测小金属密度，请将小明设计的方案及其实验结果补充完整，（表达式中水的密度用ρ水表示，其他各量用所测物理量字母表示）
①将溢水杯装满水；
②把小烧杯放在溢水杯中漂浮，测出溢出水的体积为V1；
③再把小金属块轻轻放入小烧杯中，小烧杯仍漂浮，测出溢出水的体积为V2；
④小金属块质量的表达式m金=________；
⑤取出小烧杯和小金属块，将溢水杯_______水；
⑥用细线拴住小金属块，将小金属块浸没在溢水杯中，测出溢出水的体积V3；
⑦小金属块体积的表达式为V金=_______；
⑧小金属块密度的表达式为ρ金=________．
五、计算题（本大题共2小题，共13分）
23．（ 2017•杭州卷）如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图，开始小金先抓住转轴合上开关，观察小灯泡的亮度，接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为R，电动机线圈电阻为r，电源电压为U），由此请你回答：
（1）在电动机未转动时，t时间内电流在电路中产生的热量为__（填写表达式）；
（2）在电动机转动时，电流所做的功_____电流在电路中产生的热量（选填“大于”“等于”或“小于”）；
（3）小金判断电动机转动后小灯泡会更亮，你认为小金的判断正确吗？并根据学过的知识给以解释．
24．如图是小明家里新买的电养生壶，铭牌如图所示，为了测它烧水时的效率，小明进行了如下实验：将养生壶装满，断开家里其他的用电器，将养生壶单独接入家庭电路中，闭合开关，加热6分钟之后，壶内的水恰好开始沸腾，已知加入的水为20℃，c水＝4.2×103J/（kg•℃）．
（1）养生壶的电阻是多少？
（2）养生壶中的水吸收的热量是多少？
（3）壶的加热效率是多少？（保留1位小数）
六、综合能力题（本大题共3小题，共18分）
25．如图甲是我国某地区风力发电的外景,风力发电机组主要由风机叶片和发动机组成.
风力发电利用的是风能，风能是清洁的、________（可再生/不可再生）能源．风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度小，硬度________（大/小）的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同产生压强差，而受到向________（选填“上”或“下”）的力使风叶旋转．某风力发电机的输出功率与风速的关系如图丙所示，由图像得到的下列信息，错误的是__________
A．当有风时，机组可能不产生电能 B．风速过大，机组不会产生电能
C．风速在一定范围内，机组产生的电功率可能不变 D．风速越大，机组产生的电功率一定越大下表给出了在不同风速下某风机获得的能量：
当风速为5m/s时，这台风机工作1s所产生的电能可供1只“220V 100W”电灯正常工作10s，风机发电的效率________．
26．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．
月球车设计的相关参数如下表：
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
27．我们知道两个物体间力的作用是相互的，当把其中的一个力称为作用力时，另一个力就叫做反作用力．牛顿第三定律告诉我们：两个物体之间的作用力与反作用力总是大小相等，方向相反，作用在同一条直线上．如图所示，竖直悬挂的弹簧测力计下吊着一个物体，处于静止状态，弹簧测力计的示数表示物体对弹簧的拉力，其大小为F
请画出物体所受力的示意图；请根据牛顿第三定律和二力平衡的知识证明：物体受到的重力G等于F
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
根据选项内容可知，本题考查用物理规律解释生活现象。学习物理知识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力。
【详解】
A．人走路时如果鞋底和地面之间没有摩擦，人将无法走动，所以鞋底和地面之间的摩擦是有益摩擦。故A错误。
B．火车轨道下装上枕木是在压力一定时，通过增大受力面积来减小压强，故B错误。
C．风沿着外墙吹过时，窗帘外侧空气流速大，压强小，内侧空气流速慢，压强大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗户外面，故C错误。
D．轮船漂浮在海水里，所受浮力等于它排开水的重力，则，故D正确。
2、D
【解析】
试题分析：由电路图可知，R1与R2串联，滑动变阻器串联，两电压表分别测R1、R2两端的电压；
（1）根据串联电路的电流关系可知通过两电阻的电流关系；
（2）根据图象可知两电压表的量程不同，但指针的位置相同，据此可知它们的电压关系；
（3）根据欧姆定律可知两电阻的阻值关系；
（4）根据P=UI可知它们消耗的功率关系．
解：A、因R1与R2串联，所以通过R1的电流等于通过R2的电流，故A选项不正确；
B、因两电压表的指针位置相同，但R2两端电压表的量程比R1两端的量程大，所以R1两端的电压小于R2两端的电压，故B选项不正确；
C、根据R=可知，R1电阻值小于R2电阻值，故C选项不正确；
D、根据P=UI可知，R1消耗的功率小于R2消耗的功率，故D选项正确．
故选D．
【点评】本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是根据图象得出两电压表示数之间的关系．
3、C
【解析】
试题分析：风力发电利用了风轮叶片切割磁感线，产生感应电流，是电磁感应现象，A正确；B太阳能发电是将太阳能转化成电能，正确；C 尾翼的除了平衡风轮外，主要作用是使风轮能绕竖直轴在水平面内自动转向风来的方向，C错；D. 与传统路灯相比，该路灯更节能环保，正确，叙述不正确选C．
【考点定位】能量的转化
4、B
【解析】
A.筷子在使用时动力臂小于阻力臂，所以它是费力杠杆，费力但能省距离，所以A不符合题意；
B.使用小推车时，动力臂大于阻力臂，所以它属于省力杠杆，故B符合题意；
C.使用扫帚时，动力臂小于阻力臂，所以它是费力杠杆，费力但能省距离，所以C不符合题意；
D.在使用钓鱼竿时，手移动的距离小于鱼移动的距离，并且动力臂小于阻力臂，所以它属于费力杠杆，费力但省距离，故D不符合题意．故选B．
此题考查了杠杆的分类．
5、B
【解析】
A．丝绸摩擦过的玻璃棒带正电，故A错误；
B．用丝绸摩擦过的玻璃棒带正电，玻璃棒接触验电器的金属球，使验电器带正电荷，由于两箔片都带正电荷互相排斥而张开，故B正确；
C．玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上，故C错误；
D．因为电流方向与电子定向移动的方向相反，此过程中，瞬间电流的方向从玻璃棒到验电器的箔片，故D错误．
6、C
【解析】
A、物体温度升高，可能是吸收了热量，也可能是外界物体对它做了功，故A错误；
B、标准大气压下水的沸点是100℃，若气压不是标准大气压，则正在沸腾的水的温度不是100℃，故B错误；
C、冬天搓手时，克服摩擦做功，使手的温度升高，是通过做功使手的内能增大，故C正确；
D、内燃机的做功冲程，是将内能转化为机械能，压缩冲程是机械能转化为内能，故D错误。
7、D
【解析】
A．由电路图可知，电键S断开时，电路为R2的简单电路，两电流表均测通过R2的电流，电压表测电源的电压；电键S闭合时，R1与R2并联，电流表A2测R2支路的电流，电流表A测干路电流，电压表测电源的电压，因电源电压保持不变，所以，当电键S由断开到闭合时，电压表V的示数不变，故A不符合题意；
B．D．因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，因电压表V示数不变、电流表A示数变大，所以，电压表V示数与电流表A示数的比值变小，电压表V示数与电流表A示数的乘积变大，故B不符合题意、D符合题意；
C．因并联电路中各支路独立工作、互不影响，所以，通过R2的电流不变，即电流表A2示数不变，故C不符合题意。
二、填空题（本大题7小题，共21分）
8、0.5 6
【解析】
电阻R1和R2并联，电流表A1测量通过R1的电流，电流表A2测量干路中的电流，电压表测量电源电压，R1两端的电压U1=I1R1=0.3A×40Ω=12V，因并联电路中各支路两端的电压相等，所以R2两端的电压U2=U1=U=12V，通过R2的电流I2===0.2A，电流表A2的示数I=I1+I2=0.3A+0.2A=0.5A，电路消耗的总电功率：P总=UI=12V×0.5A=6W。
9、① ②③ ②③①
【解析】
玩具鹦鹉（如图甲）紧靠凸透镜，说明物距小于一倍焦距，成正立、放大的虚像，且在一倍焦距内远离凸透镜的过程中，看到的像逐渐变大．
当大于一倍焦距时，成倒立的实像．
所以①是实像，②③是虚像，三个像的顺序为②③①．
10、0.5 110 24
【解析】
由图可知，当电压为220V，灯泡正常工作时，的额定电流为0.5A；其额定功率为P2=UI2=220V×0.5A=110W；如果将和串联后接在220V的电源上，根据串联电路特点，此时通过两灯泡的电流相同，且两灯泡电压之和为220V．由图可看出，当电流为0.3A时，两端电压为140V、两端电压为80V，符合以上两个条件．则此时的实际功率为P2’=U’I2’=80V×0.3A=24W．
11、空气 扩散
【解析】
空气是传播声音的一种介质，我们平时听到的声音都是通过空气传播到人的耳中的；
人们闻到“花香”，这属于扩散现象，说明分子都在不停地做无规则运动。
12、运动状态 不变 减小
【解析】
足球被踢出后球的运动方向和速度都发生了变化，说明力改变了球的运动状态；质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变，足球在向上飞行的过程中，质量不变，速度减小，动能减小。
13、变小 变小 热值
【解析】
火箭匀速下降时，消耗燃料，所以火箭的质量减小、速度不变，动能变小；质量减小、高度减小，重力势能变小。由于氢的热值最大，所以火箭用氢气作燃料利用了氢气热值大的特性。
14、物体的形状 物体的运动状态 惯性
【解析】
用手将弹性钢片拉弯，说明力可以改变物体的形状；钢片将塑料片打飞，说明力可以改变物体的运动状态；
当突然弹出塑料片时，塑料片因为受到力的作用而改变了运动状态，而铜球由于惯性，仍要保持原来静止的状态，因此铜球不会随塑料片一起飞走。
三、作图题（共7分）
15、
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插座；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯与插孔是并联的；即开关应接在指示灯和插座的干路上；根据家庭电路接线要求，开关应接火线上、插座要按“左零、右火、上地”接线。如图：
16、见下图
【解析】
作出球点S关于平面镜的对称点，即为像点S′，像点S’和人的眼睛P点在一条直线上，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线．如图：
17、
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．过入射点垂直界面作出法线，根据反射定律的内容在空气中法线的另一侧作出反射光线，在水中法线的另一侧作出折射光线，
四、实验题（本大题共5小题，共20分）
18、（1）质量；吸收的热量相等；（2）煤油；水．
【解析】
试题分析：（1）因为在探究“不同物质吸热能力”的实验中，应保证水和煤油的质量相同、吸收的热量相同．所以在两个相同的烧杯中加入初温相同、质量相同的水和煤油．选用相同电加热器的目的是：使水和煤油在相同时间内吸收相同的热量．
（2）①图甲中可知：Va＜Vb，
∵ρ水＞ρ煤油，
∴根据V=可知：质量相同时，V水＜V煤油，
∴可判断出a物质是水．
②根据图乙可知：在质量、升高相同的温度时，a物质的加热时间长，说明a物质吸收的热量比乙物质吸收的热量多；所以物质a的吸热能力强．
考点：比热容的概念、特点及其应用
19、主光轴 成像在光屏中央 缩小 左 凹透镜
【解析】
(1)在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心。
(2)由题意知，f=10cm，所以2f=20cm.图中烛焰距凸透镜30cm时，物距u>2f.根据凸透镜成像的规律，所以此时成倒立、缩小的实像。
(3)将蜡烛稍远离凸透镜，光屏上的像变模糊。凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，可将光屏靠近凸透镜，即向左移动；
若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。
20、 短路 电压表调零 0.12 20Ω A
【解析】
（1）本实验中，电压表测待测电阻Rx的电压，要求滑动变阻器的滑片向右移动时电压表示数变大，根据串联电路分压规律，须滑动变阻器电压要降低，则滑动变阻器电阻要减小，即滑片向右移时滑动变阻器电阻减小，故变阻器应接右下端接线柱。所以将待测电阻右端接线柱与滑动变阻器B接线柱连接即可。如图：
（2）连接电路时，开关应断开，是为了防止因电路短路造成电流过大而损坏电路元件；按电路图连接好实物图后，发现电压表指针反偏，即还没通电时出现反偏，则应先将电压表调零。
（3）当电压表的示数为2.4V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则读数为0.12A，则电阻Rx的阻值为Rx＝＝＝20Ω。
（4）当滑动变阻器滑到最左端，滑动变阻器相当于已知电阻R＝50Ω，电压表能直接测量定值电阻的电压Ux，根据串联电路总电压等于各串联导体的电压之和，滑动变阻器两端的电压为U滑＝U﹣Ux，通过滑动变阻器的电流为I＝=，根据串联电路电流处处相等，通过定值电阻的电流和滑动变阻器的电流相等。所以定值电阻的阻值为Rx＝＝＝。
21、 答案见解析
【解析】
（1）用电器额定电压为10V，故选用的电源为U2；电压表量程为0﹣15V；由公式可知用电器的额定电流在1A﹣1.5A之间，故电流表需用0﹣3A量程，故用A2；
用电器正常工作时，滑动变阻器两端电压为U'＝15V﹣10V＝5V，此时滑动变阻器的电阻为，故选用R1；
（2）①将灯泡、电阻R0、滑动变阻器串联，要求电路不可重组，开关若干，所以利用开关的断开和闭合，分别测出灯泡L两端的电压和灯泡L与R0两端的总电压，如图所示：
②实验步骤：
①开关断开，滑动变阻器阻值调到最大，按照电路图连接实验电路；
②闭合S、S1，调节滑动变阻器的滑片，使电压表的示数是U额（或10V）；
③保持滑动变阻器的滑片位置不动，断开S1，闭合S、S2，读出此时电压表的示数U；
（3）电阻R0两端的电压U0=U-U额
通过灯泡的电流，
灯泡的额定功率。
22、零刻度线 右 52 20 2.6×103 ρ水V2 装满 V3 ρ水
【解析】
（1）天平的正确使用步骤，把天平放到水平台上，游码移到标尺左端的零刻度线处，指针静止时在分度盘中线的左侧，根据调解原则，左偏右调，右偏左调，所以，平衡螺母向右调；
（2）根据天平的读数方法，小石块的质量=砝码质量+游码对应刻度值=50g+2g=52g，
（3）根据量筒的读数方法，视线与液面的凹面底部平行，读出量筒液体的体积V1=60mL，石块和水的总体积V2=80mL，石块的体积V石=V2−V1=80mL−60mL=20mL=20cm3；根据密度计算公式ρ=，已知m石=52g，V石=20cm3，∴ρ石===2.6g∕cm3=2.6×103kg/m3；
（4）①将溢水杯装满水；
②把小烧杯放在溢水杯中漂浮，测出溢出水的体积为V1；
③再把小金属块轻轻放入小烧杯中，小烧杯仍漂浮，测出溢出水的体积为V2；
④根据漂浮的物体受到的浮力等于物体的重力，小金属块质量的表达式m金=ρ水V2；
⑤取出小烧杯和小金属块，将溢水杯装满水；
⑥用细线拴住小金属块，将小金属块浸没在溢水杯中，测出溢出水的体积V3；
⑦小金属块体积的表达式为V金=V排=V3；
⑧根据ρ=可得，小金属块密度的表达式为ρ金==ρ水．
五、计算题（本大题共2小题，共13分）
23、 大于 错误；=；电动机转动后，电动机会消耗一部分能量，使得电功转化而成的内能减小，故灯泡的亮度会变暗
【解析】试题分析：（1）在电动机未转动时，该电路为两个电阻串联的电路，则此时电路中的电流为：I=；根据焦耳定律可知，t时间内电流在电路中产生的热量即电流所做的功为：W=Q=UIt=Ut=；（2）在电动机转动时，电流所做的功主要有两个利用：一个是转化为电动机的机械能，另一个是转化为灯泡和电动机的内能；故电流在电路中产生的热量要小于电流所做的功；（3）电动机转动后，电动机会消耗一部分能量，使得电功转化而成的内能减小，故灯泡的亮度会变暗，所以小金的判断时错误的。
【考点定位】焦耳定律的计算公式及其应用；电功的计算；实际功率
24、（1）22Ω；（2）3.36×105J；（3）42.4%．
【解析】
（1）养生壶正常工作时通过的电流：I＝＝10A；
养生壶的电阻：R＝＝22Ω；
（2）壶中水的质量：m＝ρV＝1.0×103kg/m3×1×10-3m3＝1kg，
养生壶中水吸收的热量：Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×1kg×（100℃-20℃）＝3.36×105J；
（3）加热6分钟消耗的电能：W＝Pt＝2200W×6×60s＝7.92×105J，
壶的加热效率：η＝≈42.4%．
答：（1）养生壶的电阻是22Ω；
（2）养生壶中的水吸收的热量是3.36×105J；
（3）壶的加热效率是42.4%．
六、综合能力题（本大题共3小题，共18分）
25、可再生 大 上 D 10%
【解析】
（1）风能是可再生能源；（2）因为风机叶片的质量轻、强度高，所以制作风机叶片的材料具有密度小，硬度大的特点；风经过风叶的叶片上面时流速快压强小，叶片的下面流速慢压强大，从而产生压力差，使风叶旋转；（3）A、B由图丙知当风速大于V3时机组不产生电能，A、B不符合题意；C、风速在V2～V3内，机组产生的电功率不变，C不符合题意；D、由图丙知当风速大于V3时机组不产生电能，其功率为0W，D符合题意．（4）由题意知当风速为5m/s时，1s内获得的能量E＝1×104J,电灯正常工作10s消耗的电能W＝Pt＝100J×10s＝1000J，根据η＝100100＝10%．
点睛：（1）可再生能源是取之不尽，用之不竭的能源，不需要人力参与便会自动再生；（2）流体的流速越大压强越小；（3）根据图丙逐项分析判断；（4）根据效率的公式η＝100求解．
26、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
27、（1） （2）物体处于静止状态，物体在受到拉力和重力是一对平衡力，所以拉力等于重力，即 ；而测力计对物体的拉力 与物体对测力计拉力F是一对作用力与反作用力，由牛顿第三定律可知：F=F′，因此可得：F=G.
【解析】
(1)木块受竖直向下的重力和竖直向上拉力的作用，如图所示：
（2）证明：因为物体处于静止状态，物体在竖直方向上受到拉力和重力是一对平衡力，所以弹簧测力计对物体的拉力等于物体所受重力，即 ；而测力计对物体的拉力 与物体对测力计拉力F是一对作用力与反作用力，由牛顿第三定律可知：F=F′，由以上分析可得：F=G.
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
