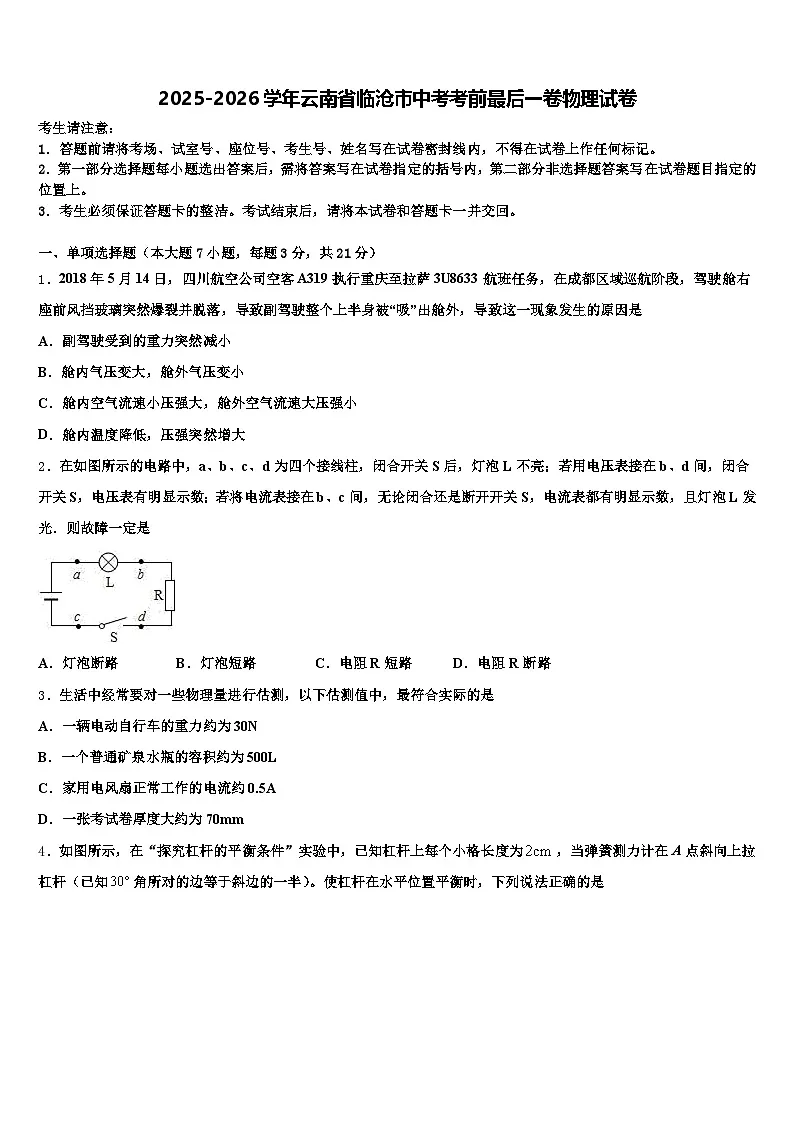

2025-2026学年云南省临沧市中考考前最后一卷物理试卷（含答案解析）

这是一份2025-2026学年云南省临沧市中考考前最后一卷物理试卷（含答案解析），共21页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中合理的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．2018年5月14日，四川航空公司空客A319执行重庆至拉萨3U8633航班任务，在成都区域巡航阶段，驾驶舱右座前风挡玻璃突然爆裂并脱落，导致副驾驶整个上半身被“吸”出舱外，导致这一现象发生的原因是
A．副驾驶受到的重力突然减小
B．舱内气压变大，舱外气压变小
C．舱内空气流速小压强大，舱外空气流速大压强小
D．舱内温度降低，压强突然增大
2．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光．则故障一定是
A．灯泡断路B．灯泡短路C．电阻R短路D．电阻R断路
3．生活中经常要对一些物理量进行估测，以下估测值中，最符合实际的是
A．一辆电动自行车的重力约为30N
B．一个普通矿泉水瓶的容积约为500L
C．家用电风扇正常工作的电流约0.5A
D．一张考试卷厚度大约为70mm

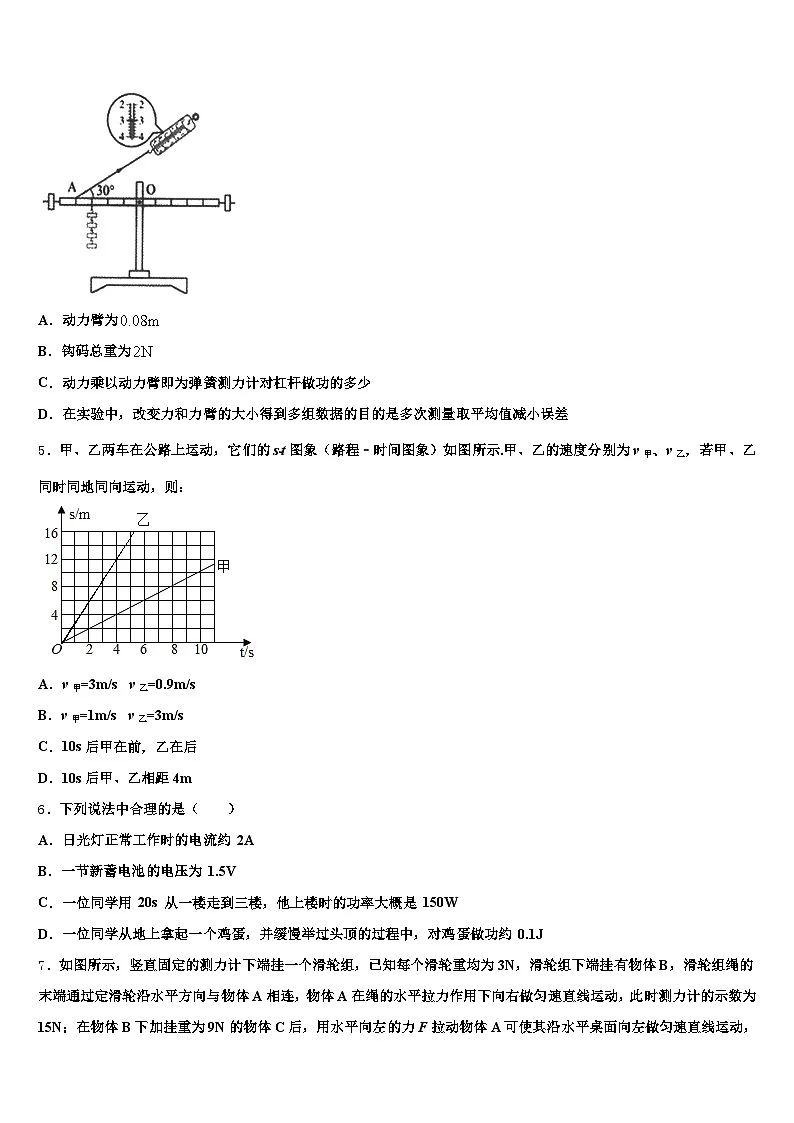

4．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为，当弹簧测力计在A点斜向上拉杠杆（已知角所对的边等于斜边的一半）。使杠杆在水平位置平衡时，下列说法正确的是
A．动力臂为
B．钩码总重为
C．动力乘以动力臂即为弹簧测力计对杠杆做功的多少
D．在实验中，改变力和力臂的大小得到多组数据的目的是多次测量取平均值减小误差
5．甲、乙两车在公路上运动，它们的s﹣t图象（路程﹣时间图象）如图所示.甲、乙的速度分别为v甲、v乙，若甲、乙同时同地同向运动，则：
A．v甲=3m/s v乙=0.9m/s
B．v甲=1m/s v乙=3m/s
C．10s后甲在前，乙在后
D．10s后甲、乙相距4m
6．下列说法中合理的是（ ）
A．日光灯正常工作时的电流约 2A
B．一节新蓄电池的电压为 1.5V
C．一位同学用 20s 从一楼走到三楼，他上楼时的功率大概是 150W
D．一位同学从地上拿起一个鸡蛋，并缓慢举过头顶的过程中，对鸡蛋做功约 0.1J

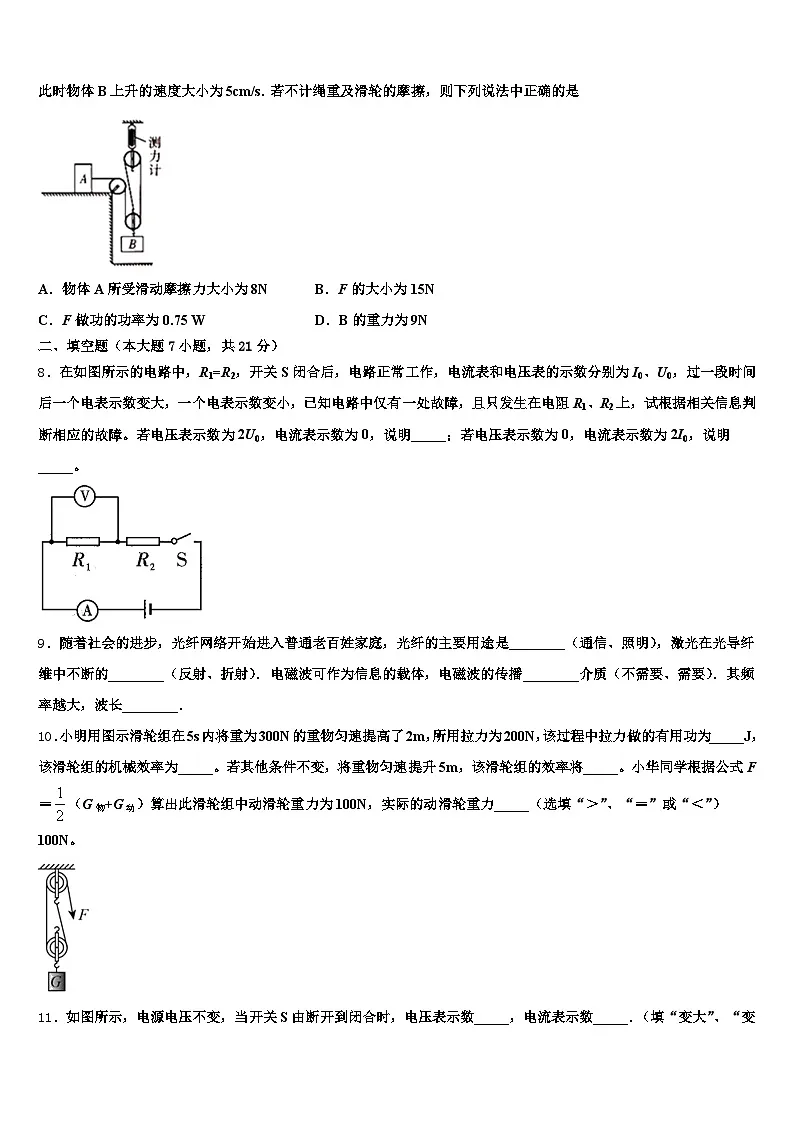

7．如图所示，竖直固定的测力计下端挂一个滑轮组，已知每个滑轮重均为3N，滑轮组下端挂有物体B，滑轮组绳的末端通过定滑轮沿水平方向与物体A相连，物体A在绳的水平拉力作用下向右做匀速直线运动，此时测力计的示数为15N；在物体B下加挂重为9N的物体C后，用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动，此时物体B上升的速度大小为5cm/s. 若不计绳重及滑轮的摩擦，则下列说法中正确的是
A．物体A所受滑动摩擦力大小为8NB．F的大小为15N
C．F做功的功率为0.75 WD．B的重力为9N
二、填空题（本大题7小题，共21分）
8．在如图所示的电路中，R1=R2，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小，已知电路中仅有一处故障，且只发生在电阻R1、R2上，试根据相关信息判断相应的故障。若电压表示数为2U0，电流表示数为0，说明_____；若电压表示数为0，电流表示数为2I0，说明_____。
9．随着社会的进步，光纤网络开始进入普通老百姓家庭，光纤的主要用途是________（通信、照明），激光在光导纤维中不断的________（反射、折射）．电磁波可作为信息的载体，电磁波的传播________介质（不需要、需要）．其频率越大，波长________．
10．小明用图示滑轮组在5s内将重为300N的重物匀速提高了2m，所用拉力为200N，该过程中拉力做的有用功为_____J，该滑轮组的机械效率为_____。若其他条件不变，将重物匀速提升5m，该滑轮组的效率将_____。小华同学根据公式F＝（G物+G动）算出此滑轮组中动滑轮重力为100N，实际的动滑轮重力_____（选填“＞”、“＝”或“＜”）100N。
11．如图所示，电源电压不变，当开关S由断开到闭合时，电压表示数_____，电流表示数_____．（填“变大”、“变小”或“不变”）
12．如图所示电路，灯泡 L1、L2、L3分别标有“3V 0.3A”、“3V 0.25A”、“5V 0.25A”字样（灯丝电阻恒定），a、b 间接电源．
（1）若要求灯泡 L1、L2并联，则应闭合的开关有_____；若 a、b 接入 3V 电压，则电流表 A 的示数为_____A．
（2）只闭合 S1时，为了使一只灯泡正常发光，另一只灯泡不烧坏，那么正常发光的灯泡是_____，此时 a、b 间的最大电压是_____V，通电 1min 灯泡 L1产生的热量是_____J．
13．如图所示，给装有少量水的试管塞上塞子，并对其加热，塞子蹦出的过程相当于汽油机的_____冲程。
14．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片从中点向右滑动过程中，电流表A1的示数_____，电流表A2的示数_____，电压表V的示数_____．（均填“变大”、“变小”或“不变”）
三、作图题（共7分）
15．如图所示，是一束可发光菊花工艺品经过凸透镜成像的过程，其中花顶S点成像在S、点，请画出SA光线通过凸透镜折射后的光线．
（____________）
16．如图所示，鱼缸底部射灯A发出一束光AO射向水面，画出折射光线的大致方向
（_________）
17．小方坐在行驶的列车上用餐时发现，桌面上的一个茶叶蛋突然向后滚动，而桌上的茶杯却纹丝不动，由此判断，该列车正在加速行驶．请在图中作出此时茶杯的受力示意图．
四、实验题（本大题共5小题，共20分）
18．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．
请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．闭合开关前，滑片P应位于_____（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_____．
A．小灯泡短路
B．滑动变阻器短路
C．小灯泡断路
D．滑动变阻器断路排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为_____A；第4次实验时灯泡电阻值为_____Ω．由表一中的数据可知，小张选用的滑动变阻器应是_____（选填“R1”或“R2”）．小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是_____（选填“合理”或“不合理”）的，理由是_____．
表一
表二
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：_____．
19．小雯用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）来探究“凸透镜成像规律”．
如图甲所示，让一束平行于主光轴的光射向水凸透镜，在光屏上出现一个最小最亮的光斑，则此水凸透镜的焦距为_____cm小雯将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、___的实像，小雯接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座____cm刻度处，再次得到清晰的烛焰像．然后，小雯利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，小雯要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向___（选填“远离”或“靠近”）水凸透镜的方向移动．
20．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
（1）将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；
（2）将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；
（3）将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
21．在“探究导体中的电流与电压关系”的实验中，连接电路时，电键应处于______状态（选填“闭合”或“断开”）；在“探究物质质量与体积的关系”实验中，用量筒来测物体的____。在“探究杠杆平衡的条件”实验中，若将杠杆的中点支在支架上后，杠杆静止不动时的位置如图所示，则应调节_______，使杠杆在水平位置保持平衡；挂上钩码后，杠杆静止不动时的位置如图所示，则应调节_____，使杠杆再次在水平位置保持平衡，从而能直接从杠杆上读出动力臂和阻力臂的数值。
22．如图1是小明“测量小灯泡电功率”的电路，灯泡的额定电压为2.5V（电阻约10Ω）、电源电压恒为6V．
（1）为保证实验顺利进行，应选择下列哪个滑动变阻器接入电路中_____；
A．10Ω 2A B．20Ω 1A
（2）闭合开关，调节滑动变阻器滑片P，发现电压表示数为2.7V，要使灯泡正常发光，下一步操作应该是：将滑片P向_____（填“左”或“右”）端移动；
（3）实验数据如表：
分析实验数据可知：
①第5次实验，灯泡熄灭的原因是_____；
②小灯泡断电后的电阻可能是_____；
A．0Ω B．2Ω C．10Ω D．11Ω
（4）完成上述实验后，小明向老师又要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，设计了如图2所示的电路测量灯泡的额定功率．请完成实验步骤：
①闭合开关S1，将S2拨到触点_____（选填“1”或“2”），移动滑片P，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片P的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量符号表示）．
五、计算题（本大题共2小题，共13分）
23．一辆质量2t的汽车，在平直公路上以额定功率80kW从静止开始运动，经l5s运动200m恰好达到最大速度，接着匀速运动25s关闭发动机，滑行100m停下。其ν﹣t图象如图所示。已知汽车在运动过程中受到的阻力恰为车重的0.2倍，（g=10N/kg）求：
（1）整个过程中发动机做的功；
（2）汽车的最大速度v最大
（3）全程中汽车的平均速度v。
24．质量为1千克的铝块温度升高了20℃，求铝块吸收的热量Q吸。[焦/（千克·℃]
六、综合能力题（本大题共3小题，共18分）
25．目前，“节能减排”已引起全球的关注．目前国家提倡“低碳生活”，实际上是为了节约能源和保护环境，并渐被人 们接受及付诸行动．下列说法中符合“低碳生活”理念________ ．
A．为了卫生而使用一次性碗筷
B．为了方便而使用一次性塑料袋
C．上学时能骑单车就尽量不坐家里的汽车
D．多用洗衣机洗衣服，少用手洗如何减少能耗、提高汽车发动机的效率也越来越受到人们的重视．小明家 的汽车发动机为汽油发动机，它把汽油燃烧产生的内能部分转化为机械能，再通过传动机构将动力传给车轮使汽车行驶，如图甲是汽油机工作时的能流图，则括号内应填的是________ ．小明从爸爸那里了解到他家的汽车在高速公路上每匀速行驶100km，平均耗油6kg，则汽车的效率为________ ．（已知汽车受到的阻力为600N汽油的热值为4.6×107J/kg）小花家今年购买了一辆电动车，它通过蓄电池来提供电能，通过电动机得到动力，如图乙是电动车工作时的能流图，则括号内应填的是________ ．电动车的电源采用的是48V的电压，如果使用12V的铅蓄电池，则应将________ 个铅蓄电池________ 联．
26．双轮电动平衡车越来越受到人们的喜爱。如图所示，质量为50kg的小红驾驶平衡车在平直的路面上匀速行驶，5min通过的路程为900m。已知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，g取10N/kg。此过程中：
以小红为参照物，路边的树是_____的。平衡车的速度_____。平衡车对地面的压强______。
27．人造太阳是指像太阳一样通过核聚变，源源不断地产生巨大的能量。1017年7月4日晚中国科学院合肥物质科学研究院等离子物理研究所宣布，如图1，我国的全超导托卡马克核聚变实验装置（俗称“人造太阳”）在全球首次实现了稳定的101.1秒稳态长脉冲高约束模等离子体运行，创造了新的世界纪录，为人类开发利用核聚变清洁能源奠定了重要的技术基础。若人造太阳成为现实，某城市构想将来在高空设置一个人造太阳（近似认为是一个点，其能量以该点为中心向四周传播），在夜晚利用人造太阳为城市提供能量。在地面距人造太阳500m处一用户利用一面积为1m1的接收装置垂直获取能量，为家中某加热器供电，其内部简化电路如图1所示、其正常工作时的功率如表所示。
（1）求R1的阻值；在实际使用中，该用户接收装置获得能量并转化为电能，在使用高温档时给某材料加热，材料温度升高4℃加热时间为40s。[设电热丝发热全部被材料吸收，材料的质量m＝500g，材料的比热容c＝0.66×103J/（kg•℃），已知半径为r的球其表面积为4πr1．不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%]
①该加热器的实际功率为多大？
②该人造太阳的功率至少为多少？利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近还是远离地球一些？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故C正确，ABD错误．
2、D
【解析】
解：A、灯泡断路，用电压表接在b、d间，闭合开关S，电压表不能接到电源上、无示数，不符合题意，故A错；
B、灯泡短路，将电流表接在b、c间，电流表直接接在电源上，灯泡不发光，不符合题意，故B错；
C、电阻R短路，若将电流表接在b、c间，闭合开关S，电流表被短路无示数，不符合题意，故C错；
D、电阻R断路，灯不亮，用电压表接在b、d间，闭合开关S，电压表的正负接线柱接到电源的两极上，有示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表与灯串联接在电源上，有示数，且灯泡L发光，符合题意，故D正确．
故选D．
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，平时做实验时试一试，多积累这方面的经验．
3、C
【解析】
A．一辆电动自行车的重力约为300N，故A不符合实际；
B．一个普通矿泉水瓶的容积约为500mL，故B不符合实际；
C．家用电风扇电功率约为100W， 家庭电路的电压为220V，所以通过的电流I=≈0. 5A. 故C符合实际；
D．一张考试卷厚度大约为70μm，故D不符合实际；
4、B
【解析】
A． 如图所示，动力臂为l1，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，所以动力臂，故A错误。
B．由图知，弹簧测力计示数为3N，根据杠杆的平衡条件F1l1＝Gl2可得，，故B正确。
C．根据功的概念可知，功是力和在力的方向上通过的距离的乘积，而动力臂与动力的方向垂直，动力不做功，故C错误。
D．在实验中，改变力和力臂的大小得到多组数据的目的是找出普遍性规律，故D错误。
5、B
【解析】
AB．甲、乙两车在公路上运动，由它们的s﹣t图象可知，两车做匀速直线运动，
，
，
故A错误，B正确；
CD．若甲、乙同时同地同向运动，10s后：
，
，
故乙在前，甲在后；甲、乙相距：
，
所以CD错误；
故选B。
6、C
【解析】
解答：A. 日光灯正常工作时的电流约0.2A；故A错误；B. 一节新蓄电池的电压为2V；故B错误；C. 一位同学用 20s 从一楼走到三楼,他上楼时做功为：W＝Gh＝mgh＝50kg×10N/kg×6m＝3000J;功率约为：P＝＝150W；故C正确；D. 从地上拿起一个鸡蛋，并缓慢举过头顶的过程中，对鸡蛋做功大约为：W＝Gh＝mgh＝0.05kg×10N/kg×2m＝1J；故D错误.
点睛：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
7、B
【解析】
A.每个滑轮重均为3N，测力计的示数为15N，
则作用在绳子上的拉力为：F绳==6N，
此时物体A正好向右做匀速运动，
则物体A所受滑动摩擦力大小为：f=F绳=6N，故A选项错误；
BD.物体B的重力为：
GB=3F绳G滑轮=36N3N=15N，
当在物体B下加挂重为9N的物体C后，绳子上的拉力为：
F拉=(GBGCG滑轮)=(15N9N3N)=9N，
用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动时，物体A受到向左的拉力等于物体A受到的摩擦力与绳子向右的拉力之和，
拉力F的大小为：
F=F拉f=9N6N=15N，故B选项正确，D选项错误；
C.此时物体B上升的速度大小为5cm/s，
此时物体A移动的速度为：
v’=3v=35cm/s=15cm/s=0.15 m/s，
F做功的功率为：
p===Fv’=15N0.15 m/s=2.25W，故C选项错误。
二、填空题（本大题7小题，共21分）
8、R1断路 R1短路
【解析】
原电路中，两电阻串联，电压表测R1两端的电压（小于电源电压），已知R1=R2，根据分压原理，两电阻的电压相等，由串联电路电压的规律可知，电源电压U=2U0，电流表测电路中的电流，由电阻的串联和欧姆定律可知，电流表的示数：I0==-----①，
若R2短路，则电压表测电源电压2U0，电压表示数变大，此时为R1的简单电路，此时电流表示数：I′==2I0----②，由①②可知电流表示数也变大，与一个电表示数变大，一个电表示数变小不符合，所以故障不可能是R2短路；
若R2断路，整个电路断路，两表都没有示数，两表示数都变小，所以故障不可能是R2断路；已知电路中仅有一处故障，所以故障只能是R1断路或短路，
若R1断路，电压表串联在电路中测电源电压，示数为电源电压U=2U0，电压表示数变大；此时电流表示数为0，电流表示数变小，符合题意；
若R1短路，电压表示数为0，电压表示变小，电路为R2的简单电路，由欧姆定律可得此时电流表示数为：I″==2I0，电流表示数变大，符合题意；
综上：若电压表示数为2U0，电流表示数为0，说明R1断路；
若电压表示数为0，电流表示数为2I0，说明R1短路。
9、通信 反射 不需要 越短
【解析】
光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少等优点。光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端反射出来；电磁波可以在真空中传播，即电磁波的传播不需要介质，电磁波的频率与波长成反比，即电磁波频率越大，波长越短。
10、600 75% 不变 ＜
【解析】
由图知道，承担物重的绳子的股数是：n＝2，所以，拉力端移动的距离是：s＝2h＝2×2m＝4m，有用功是：W有用＝Gh＝300N×2m＝600J，拉力做的总功是：W总＝Fs＝200N×4m＝800J，
故滑轮组的机械效率是：η＝×100%＝×100%＝75%；由η＝
知道，滑轮组的机械效率与提升高度无关，所以，若其他条件不变，重物匀速提升高度5m，则该滑轮组的机械效率不变；
在不计摩擦和绳重的情况下，可由F＝（G物+G动）求出动滑轮的重力；事实上，摩擦和绳重是存在的，一部分拉力要克服摩擦和绳重，则实际用于提升物体和动滑轮的拉力较小，由F＝（G物+G动）知道，实际的动滑轮重力小于100N。
11、：变大 不变
【解析】
：，电源电压不变，当开关S闭合时，电压表示数将变大，电流表示数将不变．
12、S1、S2 5.5 L3 7.5 37.5
【解析】
（1）若要求灯泡L1、L2并联，则应闭合的开关有S1、S2 ；若a、b接入3V电压，则L1、L2均正常发光，则电流表A的示数为I＝I1I2＝5.5A. （2）若只闭合S1时，L1和L3串联，为了使一只灯泡正常发光，另一只灯泡不烧坏，则电路中的电流为0.25A；正常发光的灯泡是L3，灯泡L1的阻值R1＝10Ω 灯泡L3的阻值R3＝20Ω，此时a、b间的最大电压是U＝I(R1R3)＝0.25A(10Ω20Ω)＝7.5V，通电1min灯泡L1产生的热量是Q＝2Rt＝(0.25A)210Ω60s＝37.5J．
13、做功
【解析】
塞子蹦出时，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能；该过程相当于汽油机的做功冲程，都是将内能转化为机械能。
14、变小 不变 不变
【解析】
由电路图知道，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压（电源电压），电流表A1 测干路的电流，电流表A2 测灯泡支路的电流；由于电源电压不变，所以滑片移动时电压表V的示数不变；由于并联电路中各支路独立工作、互不影响，所以移动滑片时通过灯泡的电流不变，即电流表A2 的示数不变；当向右移动滑动变阻器的滑片P时，变阻器接入电路中的电阻变大，由欧姆定律知道，通过变阻器支路的电流变小，由并联电路的电流特点知道，干路电流变小，即电流表A1 示数变小．
三、作图题（共7分）
15、
【解析】
因为花顶S点成像在S’点，所以入射光线SA经凸透镜折射后的折射光线是AS’，如图所示：
。
16、
【解析】
过O点画出法线，光从水中斜射入空气，所以折射角大于入射角，由此可以做出对应的折射光线，如图所示：
17、
【解析】
由于桌面上的一个茶叶蛋突然向后滚动，说明列在车加速行驶，此时茶杯相对于车厢有向后的运动趋势，故受到了桌子向右的摩擦力f的作用，同时还受到桌面的支持力F、重力G的作用，此二力是平衡力，受力示意图如下图：
四、实验题（本大题共5小题，共20分）
18、 A C 0.2 8 R2 不合理 灯丝的电阻会随温度变化 没有控制电阻两端的电压不变
【解析】
（1）测量小灯泡电阻的实验中，滑动变阻器应“一上一下”串联接入电路中，P向右移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其右下接线柱接入电路中，如图所示：
（2）为了保护电路，闭合开关前，应将滑片P置于阻值最大处，即A端；
电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了，故选C；
（3）图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
由表中数据可知，第4次实验时灯泡两端电压2.0V，电流0.25A，此时灯泡电阻值为：
RL＝＝＝8Ω；电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：U'＝3V-0.5V＝2.5V，此时变阻器连入电路中的电阻：R滑＝≈15.6Ω＞10Ω，这说明小张选用的滑动变阻器应是R2；
（4）灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
（5）实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变．
19、10.0 缩小 25 远离
【解析】
（1）由焦距的概念知，f=60.0cm﹣50.0cm=10.0cm；
（2）由图可知，u=40.0cm﹣10.0cm=30.0cm，u＞2f，物体处于2倍焦距之外，所以成倒立缩小的实像，像距v=55.0cm﹣40.0cm=15.0cm，根据光路的可逆性，在蜡烛和光屏位置都不变的情况下，将透镜移至距蜡烛即u'=15.0cm时，此时v'=30.0cm，即透镜移至光具座10.0cm+15.0cm=25.0cm处，可在光屏上呈现倒立放大的像；当把“水凸透镜”水向外抽取时，使其变薄、凸透镜对光线的会聚能力减弱，使像成在原来像的后方．因此要想重新得到清晰的像，应将光屏向远离透镜的方向移动．
20、木块在水平面上移动的距离转换甲乙物体的质量一定时，速度越大，动能越大物体的速度一定时，质量越大，动能越大重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
21、断开 体积 平衡螺母 钩码位置
【解析】
连接电路时，为保护电路，防止电路中的电流过大烧坏电路元件，电键应断开；
在“探究物质质量与体积的关系”实验中，需要测量物体的质量和体积，质量是用天平测量的，体积是用量筒来测量的；
在“探究杠杆平衡的条件”实验中，若将杠杆的中点支在支架上后，杠杆静止不动时的位置如图所示，即右端上翘，则应调节平衡螺母，使杠杆在水平位置保持平衡；挂上钩码后杠杆静止不动时的位置如图所示，则说明左边力与力臂之积偏大，则应调节右边（或左边）钩码的位置，使杠杆再次在水平位置保持平衡；当杠杆在水平位置平衡时，由于重力的方向竖直向下，所以，力臂大小即力的作用点与支点的距离，从而能直接从杠杆上读出动力臂和阻力臂的数值。
22、B 右 灯的实际功率太小 B 2 2.5 1
【解析】
（1）当灯正常发光时，电路中的电流约为I＝＝＝0.25A，滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，变阻器连入的电阻为R滑＝＝＝14Ω＞10Ω，所以滑动变阻器选B：20Ω 1A．
（2）当电压表示数为2.7V，大于小灯泡的额定电压，要使灯泡正常发光，当增大滑动变阻器的阻值时，滑动变阻器分得的电压增大，因此滑片要向右端移动，直到电压表的示数为2.5V；
（3）①灯在额定电压下的功率为额定功率，分析数据可知，灯在额定电压下的电流0.28A，小灯泡的额定功率为：P＝UIL＝2.5V×0.28A＝0.7W；第5次实验中，灯泡的实际功率：＝＝0.5V×0.16A＝0.08W，通过计算知灯的实际功率太小，达不到发光功率，所以灯泡熄灭；
②金属导体的电阻与温度有关，小灯泡的电阻主要是受到温度变化的影响；由表中第5组实验数据可知，此时灯泡电阻R＝＝＝3.125Ω；灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡的电阻减小，但不会为0，则灯泡电阻可能是2Ω；故选B．
（4）①首先使灯泡两端的电压为2.5V，使其正常发光，所以闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②再测定值电阻两端的电压，将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，则定值电阻两端的电压为U﹣2.5V；
③电路中的电流I＝；则灯泡额定功率的表达式为P额＝U额I＝2.5V×I＝．
五、计算题（本大题共2小题，共13分）
23、（1）3.2×106J（2）20m/s（3）16m/s
【解析】
（1）由题意可知，汽车在40s时关闭发动机，所以发动机只在0~40s时间内做功。因发动机都是以额定功率运行，发动机做的功为W=Pt=80×103W×40s=3.2×106J。
（2）汽车运动时的阻力为车重的0.2倍，即f=0.2G=0.2mg=0.2×2×103kg×10N/kg=4000N。由图像可知，汽车在15~40s时间内以最大速度做匀速直线运动，受平衡力，则在此时间内发动机的牵引力F=f=4000N。根据P=Fv，得v最大===20m/s。
（3）汽车在15~40s时间内运动的路程为s2= v最大t=20m/s×25s=500m。由图像可知汽车运动的总时间为50s，则全程中汽车的平均速度为v====16m/s。
24、
【解析】
Q吸＝c铝m△t＝0.9×103J/(kg⋅℃)×1kg×20℃＝1.8×104J。
六、综合能力题（本大题共3小题，共18分）
25、C 克服摩擦耗能 21.7% 机械散热耗能 4 串
【解析】
试题分析：（1）少开车可减少二氧化碳的排放量；（2）机械的转动部分互相摩擦，耗费了大量内能；；（3）串联电池组的电压等于各个电池的电压之和．
考点：热机的效率
26、运动 3m/s 2.4×105Pa
【解析】
（1）在平衡车行驶过程中，小红与路边的树之间发生了位置改变，所以，以小红为参照物，树是运动的；
（2）平衡车的速度： v＝＝＝3m/s；
（3）小红和电动平衡车的总重力： G总＝（m人+m车）g＝（50kg+10kg）×10N/kg＝600N，
车对水平地面的压力：F＝G总＝600N，
车对水平地面的压强： p＝＝＝2.4×105Pa。
27、（1）1100Ω；（1）①33W；②3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
【解析】
（1）由图可知，S1、S1都闭合时，电路中只有电阻R1；
只有S1闭合，S1断开时，R1、R1串联，根据串联电阻大于其中任一电阻，
由可知，S1、S1都闭合时，功率较大，由表中数据可知，此时功率P1＝44W，
则；
只有S1闭合，S1断开时，R1、R1串联，由可得：,
R1＝R总﹣R1＝1100Ω﹣1100Ω＝1100Ω；
（1）①该用户接收装置获得能量并转化为电能，即W＝Pt＝Q，
即P实t＝cm△t，
，
②该人造太阳的功率至少为P，工作时间为t，则人造太阳的能量至少为Pt，其能量以该点为中心向四周传播，半径为r的球其表面积为4πr1，故每平方米获能的能量：，面积为S获得的能量为：…………….①
故1m1获得的能量：。
不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%，
η＝②
将①代入②有： ，,
该人造太阳的功率至少为：；
（3）由①式知，，
利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，r要小一些，即在安装人造太阳时应该适当的靠近地球一些靠近。
答：（1）R1的阻值为1100Ω；（1）①该加热器的实际功率为33W；②该人造太阳的功率至少为3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
实验次数
1
2
3
4
5
发光情况
非常亮
明亮
较亮
较暗
熄灭
电压U/V
3.0
2.5
1.7
1.3
0.5
电流I/A
0.30
0.28
0.24
0.21
0.16
S1
断开
闭合
S1
闭合
闭合
功率
P1＝11W
P1＝44W
