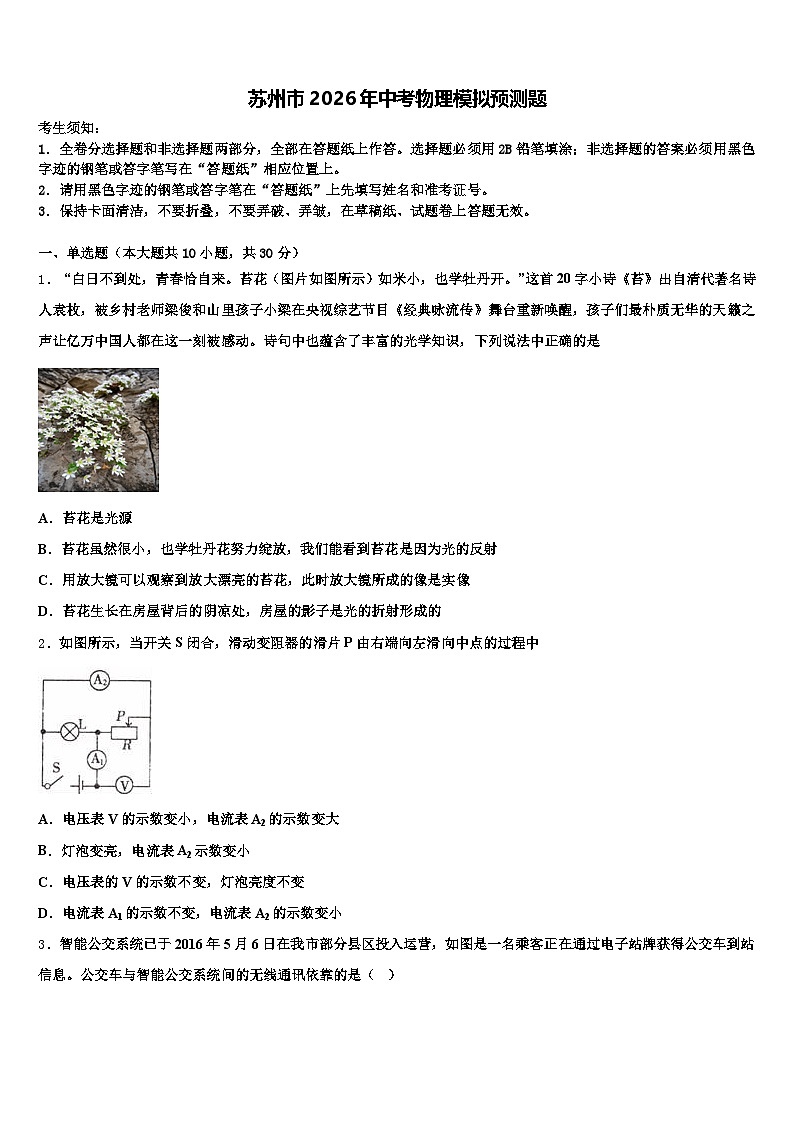

苏州市2026年中考物理模拟预测题（含答案解析）

这是一份苏州市2026年中考物理模拟预测题（含答案解析），共19页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1． “白日不到处，青春恰自来。苔花（图片如图所示）如米小，也学牡丹开。”这首20字小诗《苔》出自清代著名诗人袁枚，被乡村老师梁俊和山里孩子小梁在央视综艺节目《经典咏流传》舞台重新唤醒，孩子们最朴质无华的天籁之声让亿万中国人都在这一刻被感动。诗句中也蕴含了丰富的光学知识，下列说法中正确的是
A．苔花是光源
B．苔花虽然很小，也学牡丹花努力绽放，我们能看到苔花是因为光的反射
C．用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是实像
D．苔花生长在房屋背后的阴凉处，房屋的影子是光的折射形成的
2．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点的过程中
A．电压表V的示数变小，电流表A2的示数变大
B．灯泡变亮，电流表A2示数变小
C．电压表的V的示数不变，灯泡亮度不变
D．电流表A1的示数不变，电流表A2的示数变小

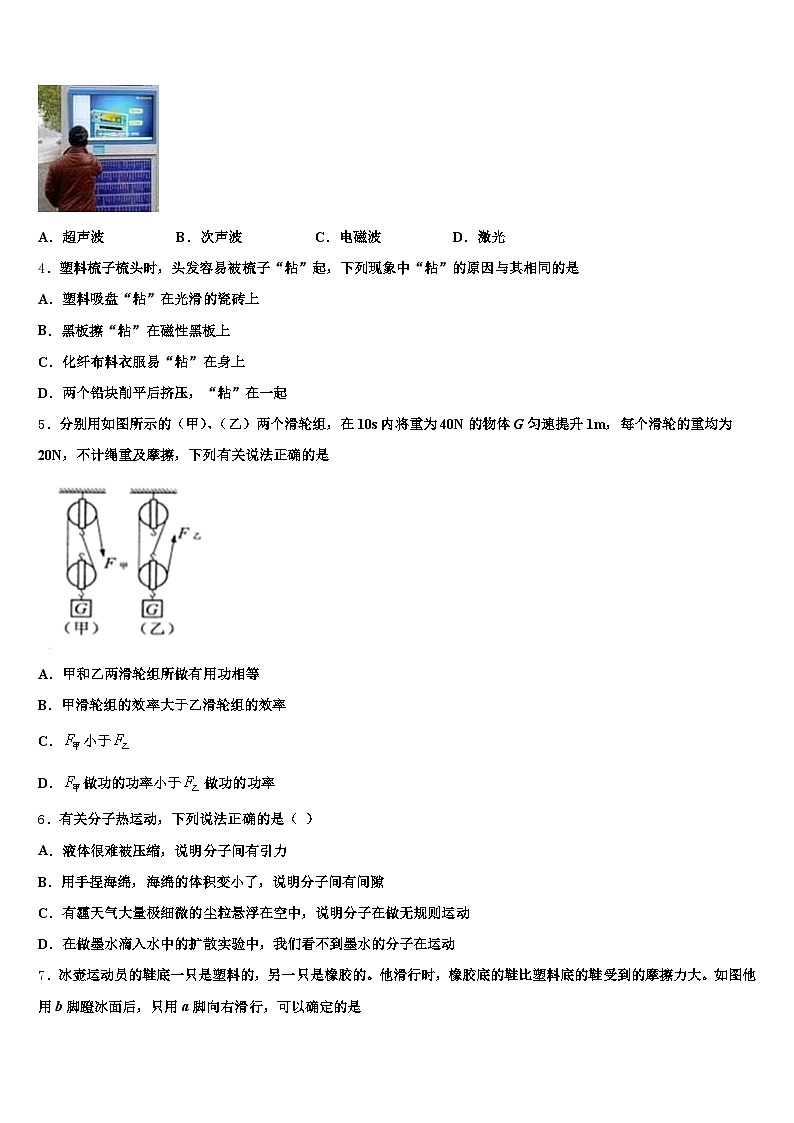

3．智能公交系统已于2016年5月6日在我市部分县区投入运营，如图是一名乘客正在通过电子站牌获得公交车到站信息。公交车与智能公交系统间的无线通讯依靠的是（ ）
A．超声波B．次声波C．电磁波D．激光
4．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是
A．塑料吸盘“粘”在光滑的瓷砖上
B．黑板擦“粘”在磁性黑板上
C．化纤布料衣服易“粘”在身上
D．两个铅块削平后挤压，“粘”在一起
5．分别用如图所示的（甲）、（乙）两个滑轮组，在10s内将重为40N的物体G匀速提升1m，每个滑轮的重均为20N，不计绳重及摩擦，下列有关说法正确的是
A．甲和乙两滑轮组所做有用功相等
B．甲滑轮组的效率大于乙滑轮组的效率
C．小于
D．做功的功率小于做功的功率
6．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有引力
B．用手捏海绵，海绵的体积变小了，说明分子间有间隙
C．有霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动
D．在做墨水滴入水中的扩散实验中，我们看不到墨水的分子在运动

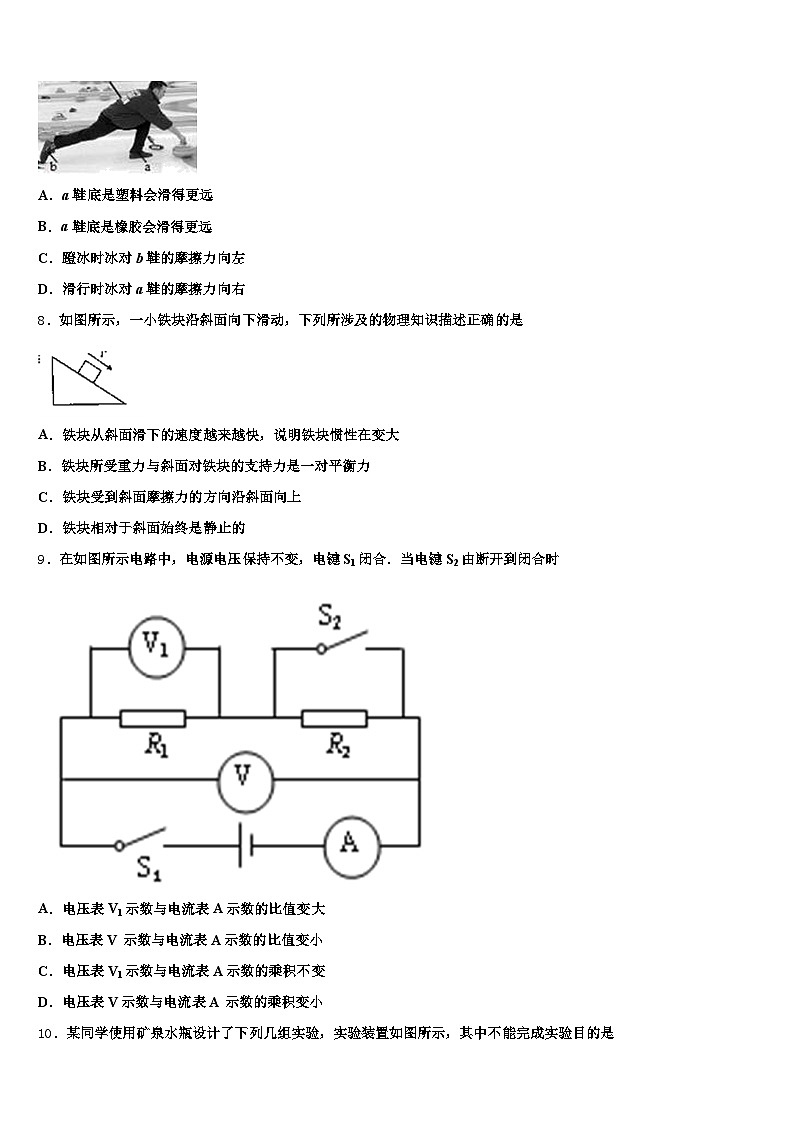

7．冰壶运动员的鞋底一只是塑料的，另一只是橡胶的。他滑行时，橡胶底的鞋比塑料底的鞋受到的摩擦力大。如图他用b脚蹬冰面后，只用a脚向右滑行，可以确定的是
A．a鞋底是塑料会滑得更远
B．a鞋底是橡胶会滑得更远
C．蹬冰时冰对b鞋的摩擦力向左
D．滑行时冰对a鞋的摩擦力向右
8．如图所示，一小铁块沿斜面向下滑动，下列所涉及的物理知识描述正确的是
A．铁块从斜面滑下的速度越来越快，说明铁块惯性在变大
B．铁块所受重力与斜面对铁块的支持力是一对平衡力
C．铁块受到斜面摩擦力的方向沿斜面向上
D．铁块相对于斜面始终是静止的
9．在如图所示电路中，电源电压保持不变，电键S1闭合．当电键S2由断开到闭合时
A．电压表V1示数与电流表A示数的比值变大
B．电压表V 示数与电流表A示数的比值变小
C．电压表V1示数与电流表A示数的乘积不变
D．电压表V示数与电流表A 示数的乘积变小
10．某同学使用矿泉水瓶设计了下列几组实验，实验装置如图所示，其中不能完成实验目的是
A．探究压强与压力大小的关系
B．探究流体压强与流速的关系
C．验证大气压强的存在
D．验证液体压强与液体密度的关系
二、多选题（本大题共3小题，共12分）
11．如图所示的滑轮组，滑轮重均为30N，物体B重为450N，水平桌面上的物体A在绳的水平拉力作用下以15cm/s的速度向左做匀速直线运动，经过10s物体B触地；若用水平拉力F拉物体A使B以相同的速度匀速上升，(若不计绳重及摩擦)，下列说法中正确的是
A．物体A所受滑动摩擦力大小为160N
B．下落过程中物体B的重力做功675J
C．力F做功的功率为24W
D．物体B匀速上升时滑轮组的机械效率是93.75%
12．学生的校园生活中有很多物理现象,下列描述正的是
A．远视眼镜利用了凹透镜对光线的发散作用
B．冬季暖气取暖利用热传递能改变物体内能
C．用钢笔从墨水瓶中吸墨水利用了大气压强
D．塑胶跑道表面比较粗糙是为了增大摩擦力
13．下列说法中正确的是
A．以行驶的汽车为参照物，路边的树木是运动的
B．只要物体的位置发生变化，物体的速度就发生变化
C．悬浮在盐水中的鸡蛋，受到盐水作用力的合力为零
D．可以用托里拆利实验测量大气压值
三、填空题（本大题共5小题，共10分）
14．2018年10月24日上午9时港珠澳大桥正式通车（如图），大桥路线总为55 km，设计时速为100~120 km/h．某汽车通过大桥全程用时40 min，则该车平均速度为_________km/h；当该车加速超越另一辆车时，以另一辆车为参照物，该车是_________的（选填“运动”“静止”）．
15．如图甲所示，电源电压恒定不变．闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则当滑片P滑至最右端时，电流表的示数为______A； R1=______Ω，电源电压为______V．
16．水流过发动机外表时使发动机温度降低，这是通过______（选填“热传递”或“做功”）的方法减小了发动机的内能．200g的汽油完全燃烧可放出热量为______J，“若这些热量有20%被质量为100kg的铁制发动机吸收，则发动机的温度将升高_____，[已知汽油的热值，]
17．在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0 ， 同样测出了小灯泡的电阻，原理如图甲所示．小军读出电流表A1的示数为0.5A，而电流表A2的示数如图乙所示，则小灯泡L两端的电压为________ V，电阻为________ Ω．
18．发射“嫦娥四号”的长征三号乙运载火箭三级发动机采用液氢为燃料，这是利用液氢的_____大的优点：探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，整流罩温度迅速升高，在这个过程通过_____（选填：“做功”或“热传递”）增大了它的内能，由于整流罩不善于导热并且熔点高，因此能对探测器起到保护装置．
四、计算题（本大题共3小题，共29分）
19．如图所示是某型号的电热水壶，有关参数如表，将电热水壶装入最大容量的水 后，放置于面积为 1.2m2 的水平桌面上，求：
（1）该热水壶受到的总重力为多少 N？
（2）该热水壶对桌面的压强多大？
（3）若正常工作 7 分钟即可将该壶中初温为 20℃的水加热到 100℃，则电热水壶正常工作 时的效率多大？（c 水=4.2×103J/（kg·℃））
20． “绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。表中是某电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车匀速行驶时所受阻力为总重力的0.04倍，电动汽车充满电后以节电模式在20min内匀速行驶了20km，（g=10N/kg）若电动汽车电能转化为机械能的转化效率为80%。
求：（1）电动汽车对水平地面的压强；
（2）电动汽车匀速行驶20km，牵引力所做功的功率；
（3）电池剩余容量为多少kW•h。
21．小明家的太阳能热水器，水箱容积是200L．小明进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器的水箱装满水，中午时“温度传感器”显示水箱中的水温为45℃．求：
(1)水箱中水的质量，水吸收的热量．[c水＝4.2×103J/(kg．℃)]
(2)如果水吸收的这些热量由燃烧煤气来提供，而煤气灶的效率为40%，至少需要燃烧多少煤气？(煤气的热值q＝4.2×107J/kg)
五、作图题（本大题共2小题，共4分）
22．如图所示，一束入射光线从水中通过水面后射入空气中，请画出入射光线并标出折射角。
（_________）
23．如图所示，请根据通电螺线管周围磁感线的方向判断电源的“＋”、“-”极和小磁针的N极，并在图中标出．
六、实验探究题（本大题共3小题，共15分）
24．在测定额定电压为3.8V的小灯泡 （电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．
（_____）
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器_____（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．
（3）在实验中，若电压表示数为2V，则小灯泡的实际功率_____额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向_____（填“A”或“B”）端移动，当电压表的示数为_____V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_____W．
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压_____（填“成”或“不成”）正比，这是因为_____．
25．为测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变．
如图甲所示，连接电路时开关应处于_____状态．实验时，若无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良．故障排除后，闭合开关，变阻器滑片P在某处时，电压表示数为2V，电流表示数如图乙所示．若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____端（选填“左”或“右”）移动．当小灯泡正常发光时，电流表示数如图丙所示，小灯泡的额定功率为_____W．在初中学习阶段，我们通常把电流表的电阻近似看作0，把电压表看作断路，这是一种理想模型．实际上，电流表也有一定的阻值，电压表中也有较小的电流，因此，我们用以上方法测出的小灯泡的额定功率比真实值偏_____．没有电压表，小军找了一个阻值为10Ω的定值电阻R，设计了图丁所示的电路图也测出了小灯泡的功率．简述实验过程中需测量的物理量并用相应字母表示．
a．只闭合开关S1和S2，调节变阻器，使电流表示数为_____A时，小灯泡正常发光．
b．只闭合开关S1和S3，_____．
c．P灯＝_____（用已知量和测量量表示）．
26．小金同学做“测定小灯泡的电功率”实验，现有器材：电源（电压3伏、6伏、8伏三档）、电流表、电压表、标有“3.5伏”字样的待测小灯、滑动变阻器、电键及导线若干．他选择实验器材连接电路进行实验．先将滑动变阻器的滑片置于某一端，闭合电键后，两电表均有示数，但小灯泡的亮度偏暗．然后他再将滑片移到另一端时，发现小灯几乎不发光，此时电压表、电流表的示数如图所示．
① 根据题中的信息，判断出小金实验过程中存在两个问题：
问题一：_______；
问题二：_______．
② 小金经过思考后，纠正了错误重新实验．当滑动变阻器的滑片移动到中点位置时，观察到小灯泡正常发光，求小灯泡额定功率（写出计算过程）．________
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A. 能发光的物体是光源，苔花不会发光，所以不是光源，故A错误；
B. 我们能看到苔花是因为光照在苔花发生了反射，反射光线进入我们的眼睛，故B正确；
C. 用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是正立放大的虚像，故C错误；
D. 影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误。
2、C
【解析】
A、当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中，滑动变阻器接入电路的电阻减小，由欧姆定律可知，通过滑动变阻器的电流增大，即电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故A错误；
B、由于并联电路中，各支路互不影响，因此灯泡的亮度不变；故B错误；
C、因为电压表测量电源电压，因此电压表示数不变；灯泡亮度也不变，故C正确；
D、因为通过灯泡的电流不变，电流表A2示数变大，而干路电流等于各支路电流之和，因此电流表A1示数变大，故D错误。
3、C
【解析】
公交车与智能公交系统间的无线通讯依靠的是电磁波，电磁波可以在真空中传播，而声音波不能在真空中传播，故C正确。
故选C。
4、C
【解析】
用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象．
A．挤出吸盘中的空气，在大气压的作用下吸盘就能“粘”在光滑的瓷砖上．故A不符合题意；
B．磁性黑板擦能“粘”在竖直的黑板上，是由于摩擦力与重力平衡．故B不符合题意；
C．化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦）．故C符合题意；
D．两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果．故D不符合题意；
5、A
【解析】
A、使用甲、乙两个滑轮组，目的都是将重为40N的物体G匀速提升1m，则做的有用功均为：W有用=Gh=40N×1m=40J，故A正确；
B、不计绳重及摩擦，滑轮组的机械效率，由题知物重相同、动滑轮重也相同，所以甲滑轮组的效率等于乙滑轮组的效率，故B错误；
C、使用甲滑轮组时，n=2，所以施加的拉力为，使用乙滑轮组时，n=3，所以施加的拉力为，则F甲大于F乙，故C错误；
D、使用甲滑轮组时，绳端移动的距离为s甲=2×1m=2m，拉力做的功为W甲总=F甲s甲=30N×2m=60J；使用乙滑轮组时，绳端移动的距离为s乙=3×1m=3m，拉力做的功为W乙总=F乙s乙=20N×3m=60J。由于F甲做功的功等于F乙做功，时间相同，由可知，F甲做功的功率等于F乙做功的功率，故D错误。
6、D
【解析】
A．液体很难被压缩，说明分子间有斥力，A错误；
B．因为海绵内有空隙，所以用手捏海绵，海绵的体积变小了，不能说明分子间有间隙，B错误；
C．尘粒是由大量分子组成，它的运动属于物体的机械运动，不能说明分子在做无规则运动，C错误；
D．在做墨水滴入水中的扩散实验中，水墨分子子做无规则运动，而分子运动是肉眼是看不到的，D正确．
7、A
【解析】
ABC．用b脚蹬冰面，b脚受到的摩擦力方向向右，使运动员向右运动，摩擦力大更好，所以b脚应该穿橡胶底的鞋，a脚应穿塑料底的鞋，会滑得更远，故A正确、BC错误；
D．滑行时，a鞋相对于冰面向右运动，故冰对a鞋的摩擦力向左，故D错误。
8、C
【解析】
惯性是物体本身的一种属性，只与质量有关，当铁块从斜面滑下时，无论运动状态如何，质量不变，所以惯性不变，故A错误；铁块在斜面上向下滑动时，受到竖直向下的重力、垂直斜面向上的支持力、沿斜面向上的摩擦力，故C正确；由于重力与斜面对铁块的支持力不在同一直线上，所以不是一对平衡力，故B错误；由于铁块相对于斜面的位置不断在变化，故是运动的，所以D错误，故选C．
9、B
【解析】
由电路图知道，当电键S1 闭合、S2 断开时，R1 与R2 串联，电压表V测电源两端的电压，电压表V1 测R1 的电压，电流表A测电路中的电流．当电键S2 由断开到闭合时，R2被短路，电路为R1 的简单电路，电压表V和V1均测电源两端的电压，电流表测量电路中的电流；此时整个电路的电阻减小，由欧姆定律知道，电路中的电流变大，即电流表A的示数变大；电键S2 断开时，电压表V1 测R1 的电压，而电键S2 闭合时，电压表V1测量的是电源电压，故电压表V1 示数变大；电压表V测电源两端的电压，其示数保持不变；
A．电压表V1示数变大，电流表A示数变大，其比值为定值电阻R1的阻值，保持不变，故A错误；
B．电压表V示数不变，电流表A示数变大，其比值变小，故B正确；
C．电压表V1 示数变大，电流表A示数变大，其乘积变大，故C错误；
D．电压表V示数不变，电流表A示数变大，其乘积变大，故D错误．
10、D
【解析】
A．根据图示可知，两个瓶子完全相同放在同样的泡沫上，即接触面积相同，由于装有水的多少不同，则对泡沫的压力不同，故泡沫的变形程度也不相同，故可以探究压强与压力大小的关系；
B．根据图示可知，当向中间吹气时，两个矿泉水瓶会向一起靠拢，说明流体压强与流速有关；
C．将装满水的矿泉水瓶倒立在水槽中，瓶中始终为充满水的状态，说明大气压是存在的；
D．根据图示可知，瓶内液体的密度相同，水的深度不同，射程不同，说明液体压强与水的深度有关，故该实验不能验证液体压强与液体密度的关系．
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A. 物体B下落时，，因为A做匀速直线运动，因此物体A所受滑动摩擦力大小，故A正确；
B. 水平桌面上的物体A在绳的水平拉力作用下以15cm/s的速度向左做匀速直线运动，因此，物体B下降高度，所以下落过程中物体B的重力做功，故B错误；
C. 用水平拉力F拉物体A使B以相同的速度匀速上升时仍做匀速直线运动，因此，， ，故C错误；
D. ，故D正确。
12、BCD
【解析】
A. 远视镜是利用凸透镜对光线有会聚作用，故A错误；
B. 冬季用暖气取暖是通过热辐射(热传递的一种形式)来提升室内的温度的，故B正确；
C.钢笔从墨水瓶中吸取墨水时，挤出笔囊中部分空气，笔囊内气压减小，墨水在外界大气压的作用下，被压入笔囊中；故C正确；
D. 塑胶跑道表面比较粗糙，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；故D正确。
13、AD
【解析】
A、以行驶的汽车为参照物，汽车与树木之间有位置的变化，故路边的树木是运动的，故A正确；
B、物体做匀速直线运动时，物体的位置发生变化，但速度大小没有发生改变，故B错误；
C、物体悬浮时，浮力等于重力，合力为0，受到的盐水的作用力为浮力，不为0，故C错误；
D、托里拆利是历史上第一个测量大气压强的实验，故可以用托里拆利实验测量大气压值，故D正确；
答案选AD。
三、填空题（本大题共5小题，共10分）
14、82.5 运动
【解析】
大桥路线总长为55km，汽车通过大桥全程用时40min，则该车平均速度为v===82.5km/h；当该车加速超越另一辆车时，以另一辆车为参照物，该车向前运动，所以是运动的．
15、0.2 10 6
【解析】
由图象可知,滑动变阻器的电阻值R2=10Ω时，消耗的功率为0.9W，
根据P=UI=I2R可得：
电路中的电流I===0.3A，
由电阻的串联及欧姆定律有：
电源电压U=I(R1+R2)…①
由图象可知,滑动变阻器的电阻值R′2=20Ω时，消耗的功率为0.8W，
根据P=I2R可得：
电路中的电流I′===0.2A，
由电阻的串联及欧姆定律有：
电源电压U=I′(R1+R′2)…②
由①②得：I(R1+R2)=I′(R1+R′2)，将已知量代入，
解得：R1=10Ω；U=6V;
当滑片P滑至最右端时,滑动变阻器连入电路中的阻值最大为20Ω,由(1)知,此时的电流值为I′=0.2A，即电流表示数为0.2A；
16、热传递 40
【解析】
水流过发动机外表时，热量从高温的发动机传递给低温的水，这是通过热传递的方式改变发动机的内能；200g的汽油完全燃烧放出的热量：；根据可知
17、3 15
【解析】
（1）由电路图知，定值电阻与灯泡并联接在电源两端，电流表A1测干路电流，电流表A2测流过灯泡的电流，确定电流表的量程与最小分度值，然后读出电流表的示数；
（2）由并联电路特点可以求出流过定值电阻的电流，然后由U=IR可求出定值电阻两端，即电源电压；然后由欧姆定律求出定值电阻的阻值．
【详解】
(1)由图乙可知，电流表A2的量程是0∼0.6A，最小分度值是0.02A，电流表示数是IA2=0.2A；
(2)由并联电路的特点知，流过定值电阻R0的电流IR0=IA1−IA2=0.5A−0.2A=0.3A，
电源电压U=IR0R0=0.3A×10Ω=3V，
灯接在电源两端，灯泡两端的电压是3V；
灯泡电阻RL====15Ω，
18、热值 做功
【解析】
长征三号乙运载火箭三级发动机采用液氢为燃料，这是利用液氢的热值大的优点，同样质量的氢燃料与其它燃料相比，释放内能大，做功多，故用氢做燃料；
探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，克服摩擦做功，机械能转化为内能，使整流罩温度迅速升高，所以在这个过程是通过做功的方式增大了内能．
四、计算题（本大题共3小题，共29分）
19、（1）20N （2）8000Pa （3）80%
【解析】
（1）水的质量为m水==1.0kg/1.5=1.5kg;
则水重为G水==1.5kg10N/kg=15N.空壶重为G壶=0.5kg10N/kg=5N,
热水壶受到的总重力G总=G水+G壶 =15N+5N=20N．
（2）热水壶对水平桌面的压力F=G总=20N，热水壶对水平桌面的压强P==8;
（3）水吸收的热量为：Q=cmΔt=4.2J/(kg•℃)1.5kg(100℃-20℃)=5.04J,
消耗的电能为W=Pt=1500W760s=6.3J,
电热水壶正常工作 时的效率为：=100==80；
20、（1）4.5×105Pa；（2）9600W；（3）38kW•h
【解析】
（1）电动汽车对水平地面的压力为：F压=G=（m1+m2）g=（1380kg+60kg）×10N/kg=1.44×104N；
电动汽车对地面的压强为：p==4.5×105Pa；
（2）电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=0.04G=0.04×1.44×104N=576N；则电动车行驶20km，牵引力做的功为：W=Fs=576N×20×103m=1.152×107J，牵引力所做功的功率：P==9600W；
（3）行驶20km消耗的电能W电==1.44×107J=4kW•h，由表格数据可知电池容量为42kW•h，行驶20km时电池剩余容量为42kW•h-4kW•h =38kW•h。
答：（1）电动汽车对水平地面的压强是4.5×105Pa；
（2）牵引力所做功的功率是9600W；
（3）电池剩余容量为38kW•h。
21、（1）200kg （2）2.1×107J （3）1.25Kg
【解析】
(1)水箱中水的体积V=200L=200dm3，=0.2m3，由ρ=得，水箱中水的质量：
m=ρV=1.0×103kg/m3×0.2m3=200kg，(2)水箱中水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×200kg×(45℃−20℃)=2.1×107J，
(3)由η=得，完全燃烧煤气放出的热量：Q放===5.25×107J，
由Q放=mq得，需要燃烧煤气的质量：m= ==1.25kg，
五、作图题（本大题共2小题，共4分）
22、
【解析】
先过折射点O作水面的垂线，即法线，在法线右侧的水中画出入射光线AO，方向指向入射点，注意入射角小于折射角，折射角为折射光线与法线的夹角，如图所示：
23、
【解析】分析：根据图中磁感线的方向，先判断通电螺线管的N、S极，根据磁极间的相互作用再判断小磁针的磁极，最后根据安培定则判断螺线管中电流的方向，标出电源的正负极。
解答：在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以螺线管的下端为N极，上端为S极。根据磁极间的相互作用可以判断出小磁针的上端为N极，下端为S极。根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（下端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的上端流入的，下端流出，所以电源的上端为正极，下端为负极。答案如下图所示：
【点睛】本题既考查了通电螺线管、小磁针磁极的判断又考查了电流方向的判断，一环扣一环也是易错题，要求学生步步仔细才行。
六、实验探究题（本大题共3小题，共15分）
24、（1）见下图：
（2）B；（3）小于； A ；3.8 ；1.52；（4）不成；灯丝电阻随温度的升高而增大
【解析】
试题分析：（1）小灯泡的额定电压为3.8V，电阻大约为10Ω，所以通过灯丝的电流约为0.38A，不超过0.6A，则电流表使用0～0.6A的量程；滑片向左移动时灯泡变亮，说明滑动变阻器接入电路的阻值减小，则A端接入了电路；
（2）小灯泡正常发光时，滑动变阻器两端的电压为6V-3.8V=2.2V，其阻值约为：，A最大电阻值不够，C能承受的最大电流不够，所以选B；
（3）当实际电压小于额定电压时，实际功率小于额定功率；此时滑片须向A端移动，减小滑动变阻器的阻值，使它分得的电压减小，而小灯泡分得的电压增大至3.8V，此时小灯泡正常发光，电流为0.4A，其额定功率为：；
（4）I﹣U图象不是直线，说明电流不电压不成正比，这是由于小灯泡的灯丝电阻不是定值，它随着温度的升高而增大．
考点：伏安法测功率
25、断开 灯泡与灯座 左 0.55 大 0.25 读出电流表示数I 2.5V
【解析】
（1）连接电路时，为保护电路开关应断开；闭合开关，小灯泡不亮，电流表无示数，说明电路中有断路的地方，电压表示数接近电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡与灯座接触不良了；
（2）变阻器滑片P在某处时，电压表示数为2V，小于灯泡额定电压，应使电路中的电流增大，滑动变阻器的阻值应变小，滑片应向左端移动，直到电压表示数等于额定电压2.5V；
（3）当小灯泡正常发光时，电流表示数如图丙所示，此时电流表量程为0-0.6A，分度值为0.02A，电流表示数0.22A，故小灯泡的额定功率为：P=UI=2.5V×0.22A=0.55W；因为电流表测量灯泡和电压表中的电流之和，所以电流比真实值偏大，电压等于真实值，根据P=UI知道，用以上方法测出的额定功率比真实值偏大；
（4）根据题意知道，小灯泡正常发光是的电流是：I=U/R=2.5V/10Ω=0.25A；
故实验步骤如下：
a．只闭合开关S1 和S2，调节变阻器，使电流表示数为0.25A时，小灯泡正常发光；
b．只闭合开关S1 和S3，读出电流表示数I；
c．P灯=UI灯=2.5V（I-0.25A）．
点睛：本题考查的是测定“额定电压为2.5V的小灯泡电功率”的实验，涉及连接电路图、电流表读数、求灯泡电功率等问题，是一道综合性较大试题，有一定的难度．
26、选用的电源电压太小 闭合电键之前，把滑片放置在滑动变阻器阻值最小值 0.875W
【解析】
①灯在额定电压3.5伏时正常发光，由题知，在移动变阻器的滑片的过程中，电压表的示数1伏，电流表示数0.1安，闭合电键后，两电表均有示数，但小灯泡的亮度偏暗．然后他再将滑片移到另一端时，发现小灯泡几乎不发光，说明滑动变阻器的电阻由小变大，小灯亮度虽然变化，但是一直较暗，这说明小金实验过程中存在两个问题：
问题一：选用的电源电压太小，电源电压是3伏；
问题二：闭合电键之前，把滑片放置在滑动变阻器阻值最小值的一端了；
② 小金经过思考后，会选择电源电压是6伏．选电源电压是3伏时，小灯泡两端电压是1伏，滑动变阻器两端电压是：U=3伏-1伏=2伏，滑动变阻器电阻的最大值：，当选择电源电压是6伏，当滑动变阻器的滑片移动到中点位置时，观察到小灯泡正常发光，此时动变阻器的电阻是10欧，两端电压是：U1=6伏-3.5伏=2.5伏，电路电流是：，故小灯泡额定功率：.
空车质量
1380kg
轮胎与地面总接触面积
320cm2
电池容量
42kW•h
最高时速
120km/h
最大功率
100kW
最大续航里程
260km
