2025-2026学年湖南省衡阳八中教育集团九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年湖南省衡阳八中教育集团九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

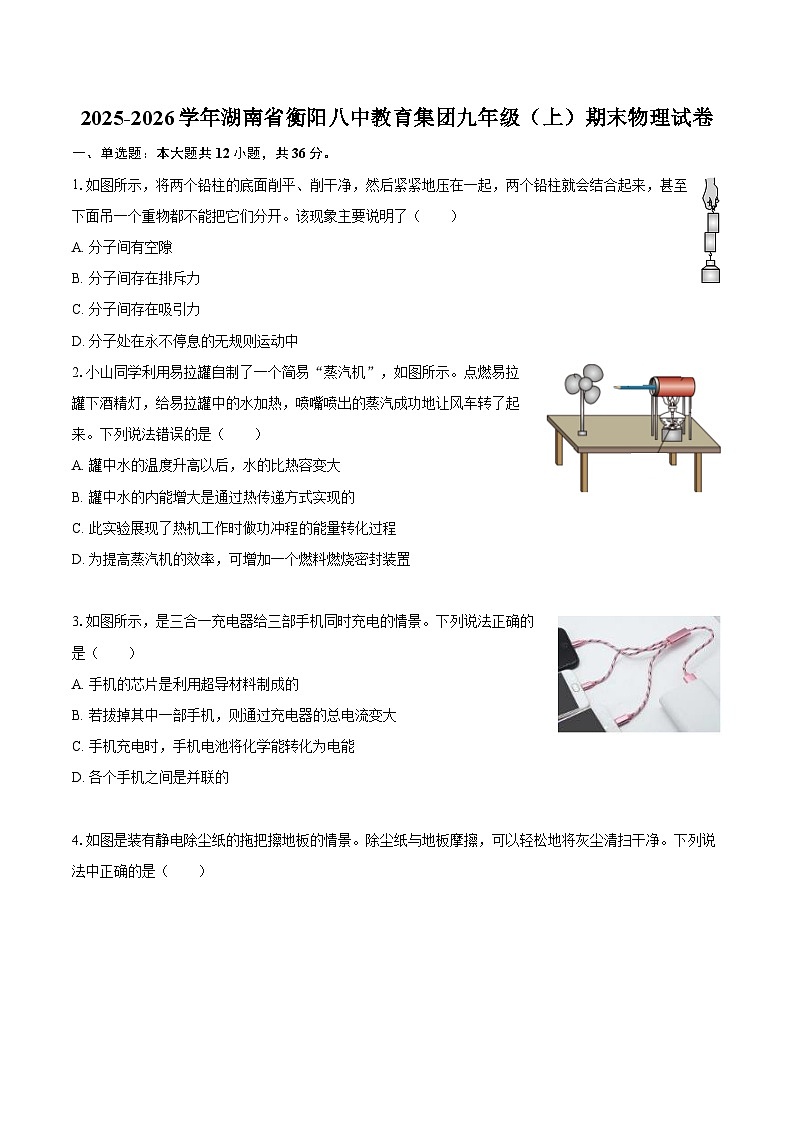

1.如图所示，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们分开。该现象主要说明了（ ）
A. 分子间有空隙
B. 分子间存在排斥力
C. 分子间存在吸引力
D. 分子处在永不停息的无规则运动中
2.小山同学利用易拉罐自制了一个简易“蒸汽机”，如图所示。点燃易拉罐下酒精灯，给易拉罐中的水加热，喷嘴喷出的蒸汽成功地让风车转了起来。下列说法错误的是（ ）
A. 罐中水的温度升高以后，水的比热容变大
B. 罐中水的内能增大是通过热传递方式实现的
C. 此实验展现了热机工作时做功冲程的能量转化过程
D. 为提高蒸汽机的效率，可增加一个燃料燃烧密封装置
3.如图所示，是三合一充电器给三部手机同时充电的情景。下列说法正确的是（ ）
A. 手机的芯片是利用超导材料制成的
B. 若拔掉其中一部手机，则通过充电器的总电流变大
C. 手机充电时，手机电池将化学能转化为电能
D. 各个手机之间是并联的

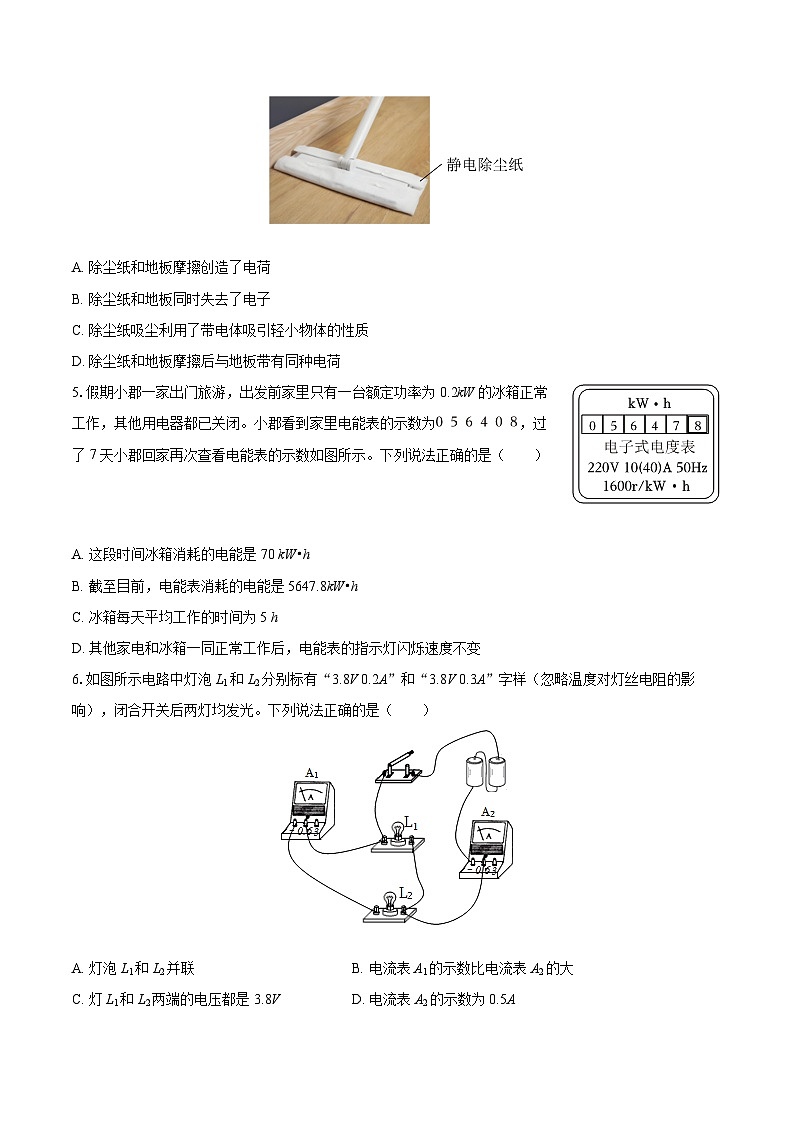

4.如图是装有静电除尘纸的拖把擦地板的情景。除尘纸与地板摩擦，可以轻松地将灰尘清扫干净。下列说法中正确的是（ ）
A. 除尘纸和地板摩擦创造了电荷
B. 除尘纸和地板同时失去了电子
C. 除尘纸吸尘利用了带电体吸引轻小物体的性质
D. 除尘纸和地板摩擦后与地板带有同种电荷
5.假期小郡一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其他用电器都已关闭。小郡看到家里电能表的示数为，过了7天小郡回家再次查看电能表的示数如图所示。下列说法正确的是（ ）
A. 这段时间冰箱消耗的电能是70 kW•h
B. 截至目前，电能表消耗的电能是5647.8kW•h
C. 冰箱每天平均工作的时间为5 h
D. 其他家电和冰箱一同正常工作后，电能表的指示灯闪烁速度不变
6.如图所示电路中灯泡L1和L2分别标有“3.8V 0.2A”和“3.8V 0.3A”字样（忽略温度对灯丝电阻的影响），闭合开关后两灯均发光。下列说法正确的是（ ）
A. 灯泡L1和L2并联B. 电流表A1的示数比电流表A2的大
C. 灯L1和L2两端的电压都是3.8VD. 电流表A2的示数为0.5A

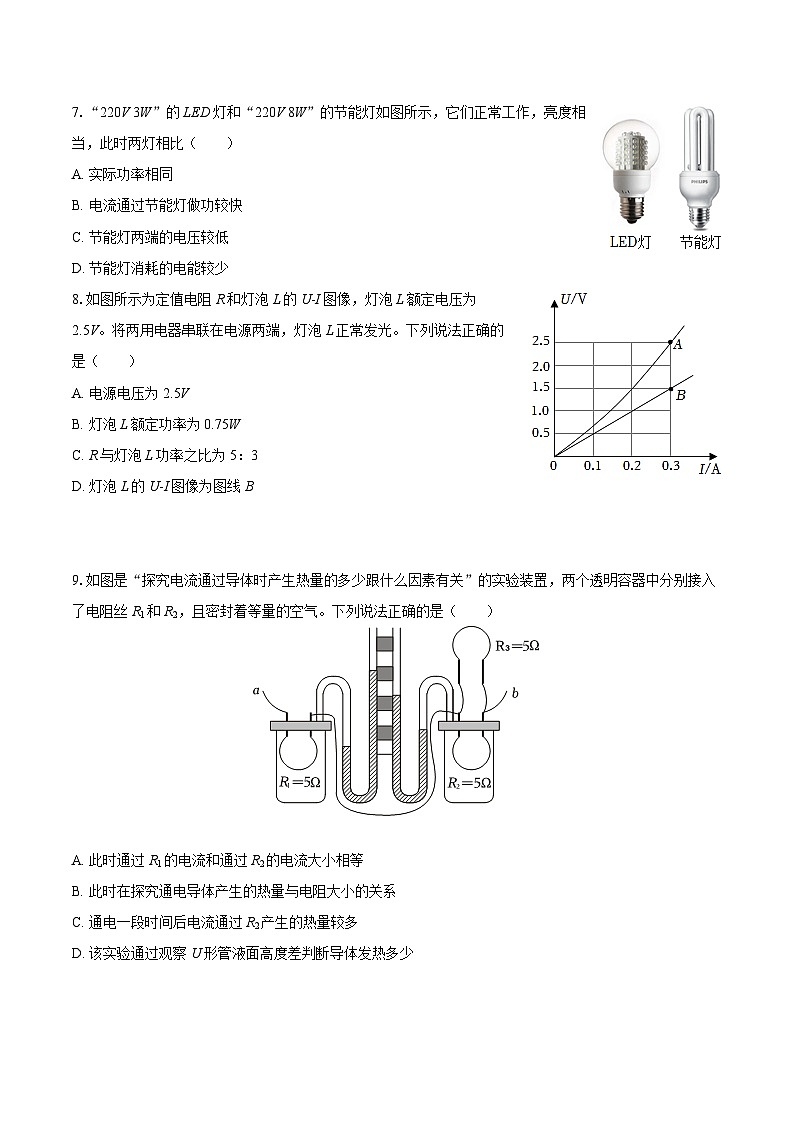

7.“220V 3W”的LED灯和“220V 8W”的节能灯如图所示，它们正常工作，亮度相当，此时两灯相比（ ）
A. 实际功率相同
B. 电流通过节能灯做功较快
C. 节能灯两端的电压较低
D. 节能灯消耗的电能较少
8.如图所示为定值电阻R和灯泡L的U-I图像，灯泡L额定电压为2.5V。将两用电器串联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A. 电源电压为2.5V
B. 灯泡L额定功率为0.75W
C. R与灯泡L功率之比为5：3
D. 灯泡L的U-I图像为图线B
9.如图是“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置，两个透明容器中分别接入了电阻丝R1和R2，且密封着等量的空气。下列说法正确的是（ ）
A. 此时通过R1的电流和通过R2的电流大小相等
B. 此时在探究通电导体产生的热量与电阻大小的关系
C. 通电一段时间后电流通过R2产生的热量较多
D. 该实验通过观察U形管液面高度差判断导体发热多少
10.下列有关安全用电和防雷的说法正确的是（ ）
A. 甲图，避雷针可避免建筑物遭雷电破坏，若云层带负电，则闪电产生的电流方向从云层到避雷针
B. 乙图，如果试电笔接触插座左、右两孔，氖管都发光，可能是进户零线断路
C. 丙图，多个大功率用电器可以接在同一个插线板上同时使用
D. 丁图，人站在绝缘干燥板凳上，两手分别接触相线和中性线不会触电
11.如图为一种无链条电动自行车，它结合了人体动力和电池动力，骑行者踩脚踏板产生的动能可转化为电能，补充在锂电池内，之后通过锂电池驱动后轮前行，下列关于人体动力和电池动力的原理正确的是（ ）
A. ①②B. ①④C. ②③D. ③④
12.如图，课外兴趣小组运用所学电学知识自制肺活量比较装置。当吹气时，气球胀大，隔板向上运动，下列说法正确的是（ ）
A. 当吹气时，电流表示数变小
B. 当吹气时，电压表与电流表的比值不变
C. 当吹气时，电路总功率变小
D. 如果在电路中再串联一个电阻，电流表的灵敏度会变低
二、填空题：本大题共4小题，共18分。
13.小明是学校物理兴趣小组的成员，对电学知识非常感兴趣。小明家中玩具汽车需要电压为6V的电源，该电压对人体是 （选填“安全”或“不安全”）的，可以由 节干电池串联而成。
14.如图所示，用一根铅笔芯连接电池的正负极，接触铅笔芯的火柴被点燃了，这说明铅笔芯属于 （填“导体”或“绝缘体”），铅笔芯发热是因为电流的 。若换用更 （选填“粗”或“细”）的铅笔芯实验，能使火柴被点燃的更快。
15.如图所示是某单缸四冲程汽油机工作状态示意图，由图可以看出，此时它正处在 冲程，如果这台汽油机的飞轮转速是3600r/min,则它每秒做功 次。
16.某烟雾报警装置如图所示，R0的电阻为5Ω，R为光敏电阻，其阻值随光强E的增大而减弱，电源电压恒为4.5V。电流表的量程为“0～0.6A”，当光强小于或等于30cd时，烟雾报警器报警。则
①开始报警时电路中电流为 A；
②在不报警和报警时两种情况下电路消耗的最大电功率的比值为 。
三、作图题：本大题共2小题，共4分。
17.请用笔画线代替导线，将图中的电灯和开关正确的接入家庭电路中。
18.如图所示是小红制作的泡沫指南针，闭合开关后，放在水面上，轻轻拨动塑料板，静止后，箭头总是指向南方。请你在虚线框内画出电源的符号及通电螺线管外部的磁感线方向。
四、实验探究题：本大题共3小题，共26分。
19.如图甲所示是“比较不同物质的吸热能力”的实验装置，试管中装入水和表中的另一种物质进行实验。
（1）相同时间内，水吸收的热量 另一种物质的热量。
（2）根据实验记录的数据作出的图像如图乙所示，分析图像可以得出：图线 对应的物质是水；另一图线对应的物质为表中的 ，若试管中该物质的质量为300g,则它在0～5min内吸收的热量为 J。
20.如图甲所示是某实验创新小组“探究电流与电阻的关系”的实验电路。电源电压恒为6V，可供选择的定值电阻的阻值分别为5Ω、15Ω、25Ω。
（1）请用笔画线代替导线，将图甲所示的实物电路连接完整，要求滑片向左移动时，电流表示数变大。
（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数始终接近6V保持不变，电流表有示数，则电路的故障可能是______。
A.滑动变阻器短路
B.定值电阻断路
C.定值电阻短路
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可得出结论：当电压一定时，通过导体的电流与导体的电阻成______。为保证分别使用三个定值电阻均能顺利完成实验，滑动变阻器的最大阻值至少是______Ω。
21.某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3V，小灯泡的额定电压为2.5V。
（1）正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于 （选填“A”或“B”）端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是 。
（2）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图乙所示，此时小灯泡的电阻为 Ω（计算结果保留一位小数）。
（3）经过多次实验，测量并记录多组数据，得到小灯泡的I-U图像如图丙所示，该图像不是一条直线，其原因是 。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图丙大致画出了滑动变阻器的I-U图像。以下为三位同学画出的图像，其中正确的是 （选填“A”“B”或“C”）。
五、计算题：本大题共2小题，共16分。
22.如图所示的电路中，电源电压U=6V，电阻R2=5Ω。闭合开关S，电流表A1的示数I1=0.3A。求
（1）R1的阻值；
（2）电流表A的示数I；
（3）整个电路工作10s消耗的电能W。
23.如图甲为一种智能水暖电热毯，毯内布满软管，使用时向主机内注水，接通电源后，主机以最快速度将水加热后输送到软管内，温水在床毯和主机间不断循环使床毯变热。当床毯温度达到设定温度后，主机会自动调整为保温状态继续工作，从而保障使用者的舒适度。已知其额定电压为220V，主机内的电路结构如图乙所示，S2为智能温控开关，RI和R2均为加热电阻，额定加热功率为440W，保温功率为44W。不计温度对电阻的影响。

（1）求当电热毯处于加热状态时的电流；
（2）请计算R2的阻值；
（3）该产品主机内水的质量为1kg,广告上写有“5分钟升温40℃，快速温暖被窝”的字样，请你通过计算说明该广告的话语是否可信；[c水=4.2×103J/（kg•℃）]
（4）该产品投放市场一段时间后，许多用户反馈说“注水后加热时间太长，而后续保温阶段又太热。”为了解决顾客的问题，后续产品在R1和R2的阻值上要做何调整？（只写结果即可）
1.【答案】C
2.【答案】A
3.【答案】D
4.【答案】C
5.【答案】C
6.【答案】A
7.【答案】B
8.【答案】B
9.【答案】D
10.【答案】B
11.【答案】B
12.【答案】D
13.【答案】安全
4

14.【答案】导体
热效应
粗

15.【答案】做功
30

16.【答案】0.3
2：1

17.【答案】解：灯泡的接法：火线直接进入开关，再进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套，如图所示：

18.【答案】解：箭头上标有S字样的一端会指向地理南极，这说明螺线管的上端为S极、下端为N极，根据安培定则可知，电流从螺线管的下端流入；在磁体的外部，磁感线从磁体的N极出来，回到S极；如下所示：

19.【答案】等于
b
煤油
2.52×104

20.【答案】 A 反比;35
21.【答案】B
灯泡断路
8.1
灯的电阻随温度的变化而变化
C

22.【答案】R1的阻值是20Ω；
电流表A的示数I为1.5A；
整个电路工作10s消耗的电能W是90J
23.【答案】解：（1）由P=UI可知，电热毯处于加热状态时的电流：I加热===2A；
（2）由图乙可知，当只有开关S1闭合时，两电阻串联，由串联电路的电阻特点可知，电路的总电阻最大，由P=UI=可知，电路的电功率最小，电热毯处于保温状态；当两开关都闭合时，电路是R1的简单电路，电路中的总电阻最小，电路的电功率最大，电热毯处于加热状态；
由P=UI=可知，加热和保温时电路中的总电阻：R加热===110Ω，R保温===1100Ω，
加热时，电路为R1的简单电路，因此R1的阻值：R1=R加热=110Ω，
保温时，两电阻串联，由串联电路的电阻特点可知，R2的阻值：R2=R保温-R加热=1100Ω-110Ω=990Ω；
（3）由P=可知，电热毯加热5分钟消耗的电能：W=P加热t=440W×5×60s=1.32×105J，
水吸收的热量：Q吸=c水mΔt=4.2×103J/（kg•℃）×1kg×40℃=1.68×105J，
即Q吸＞W，因此该广告不可信；
（4）由注水后加热时间太长可知，加热功率太小，由后续保温阶段又太热可知，保温功率太大，
由P=UI=可知，应减小加热时电路中的电阻，增加保温时电路中的总电阻，
由串联电路的电阻特点可知，可将R1的阻值减小，R2的阻值增大。
答：（1）当电热毯处于加热状态时的电流为2A；
（2）R2的阻值为990Ω；
（3）水吸收的热量大于电热毯消耗的电能，该广告不可信；
（4）将R1的阻值减小，R2的阻值增大。 光强E/cd
7.5
10
15
30
60
…
R/Ω
40
30
20
10
5
…
物质
比热容c/[J•（kg•℃）-1]
水
4.2×103
酒精
2.4×103
煤油
2.1×103
蓖麻油
1.8×103
