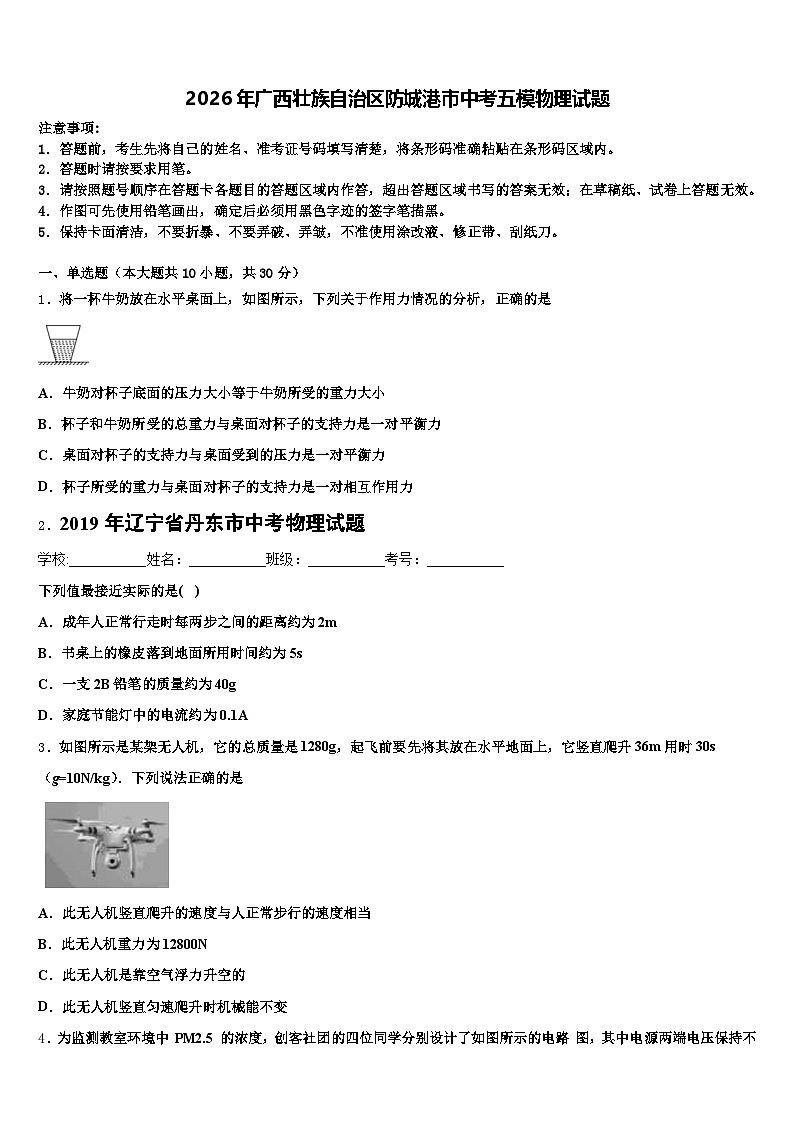

2026年广西壮族自治区防城港市中考五模物理试题（含答案解析）

这是一份2026年广西壮族自治区防城港市中考五模物理试题（含答案解析），共17页。试卷主要包含了答题时请按要求用笔，如图所示，小磁针静止等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．将一杯牛奶放在水平桌面上，如图所示，下列关于作用力情况的分析，正确的是
A．牛奶对杯子底面的压力大小等于牛奶所受的重力大小
B．杯子和牛奶所受的总重力与桌面对杯子的支持力是一对平衡力
C．桌面对杯子的支持力与桌面受到的压力是一对平衡力
D．杯子所受的重力与桌面对杯子的支持力是一对相互作用力
2．2019年辽宁省丹东市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
下列值最接近实际的是( )
A．成年人正常行走时每两步之间的距离约为2m
B．书桌上的橡皮落到地面所用时间约为5s
C．一支2B铅笔的质量约为40g
D．家庭节能灯中的电流约为0.1A
3．如图所示是某架无人机，它的总质量是1280g，起飞前要先将其放在水平地面上，它竖直爬升36m用时30s（g=10N/kg）．下列说法正确的是

A．此无人机竖直爬升的速度与人正常步行的速度相当
B．此无人机重力为12800N
C．此无人机是靠空气浮力升空的
D．此无人机竖直匀速爬升时机械能不变

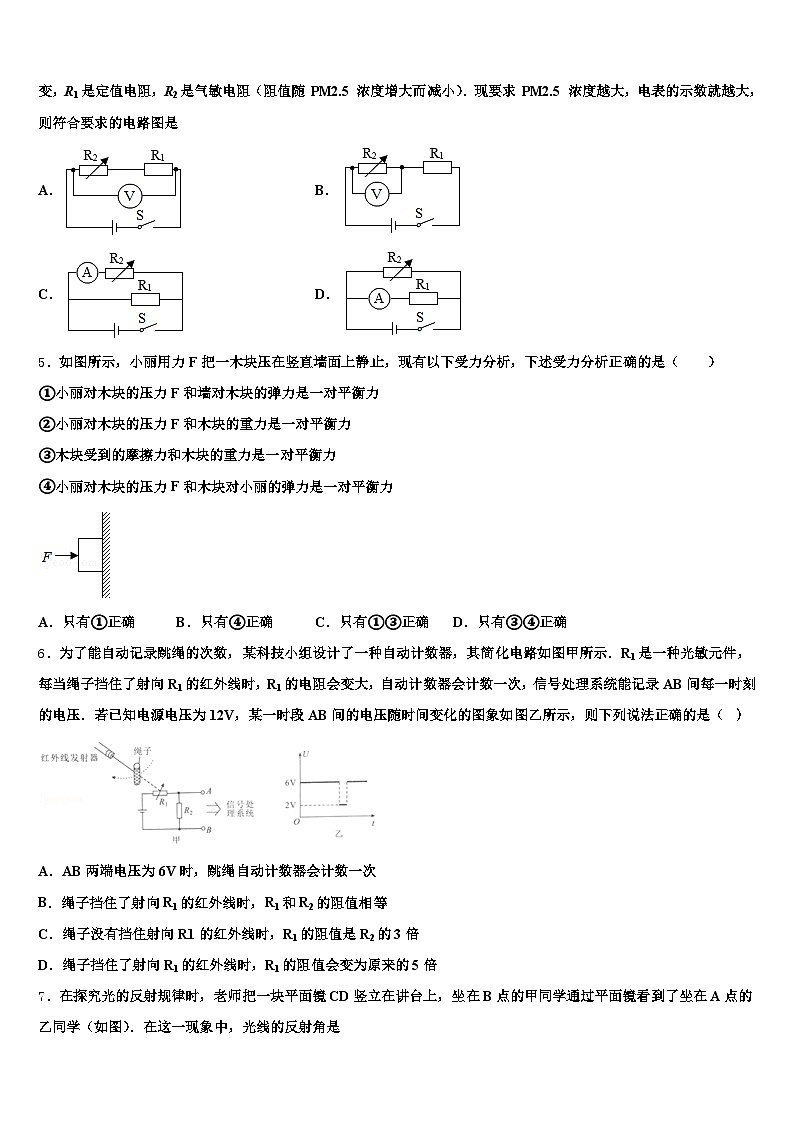

4．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A．B．
C．D．
5．如图所示，小丽用力F把一木块压在竖直墙面上静止，现有以下受力分析，下述受力分析正确的是（ ）
①小丽对木块的压力F和墙对木块的弹力是一对平衡力
②小丽对木块的压力F和木块的重力是一对平衡力
③木块受到的摩擦力和木块的重力是一对平衡力
④小丽对木块的压力F和木块对小丽的弹力是一对平衡力
A．只有①正确B．只有④正确C．只有①③正确D．只有③④正确
6．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍

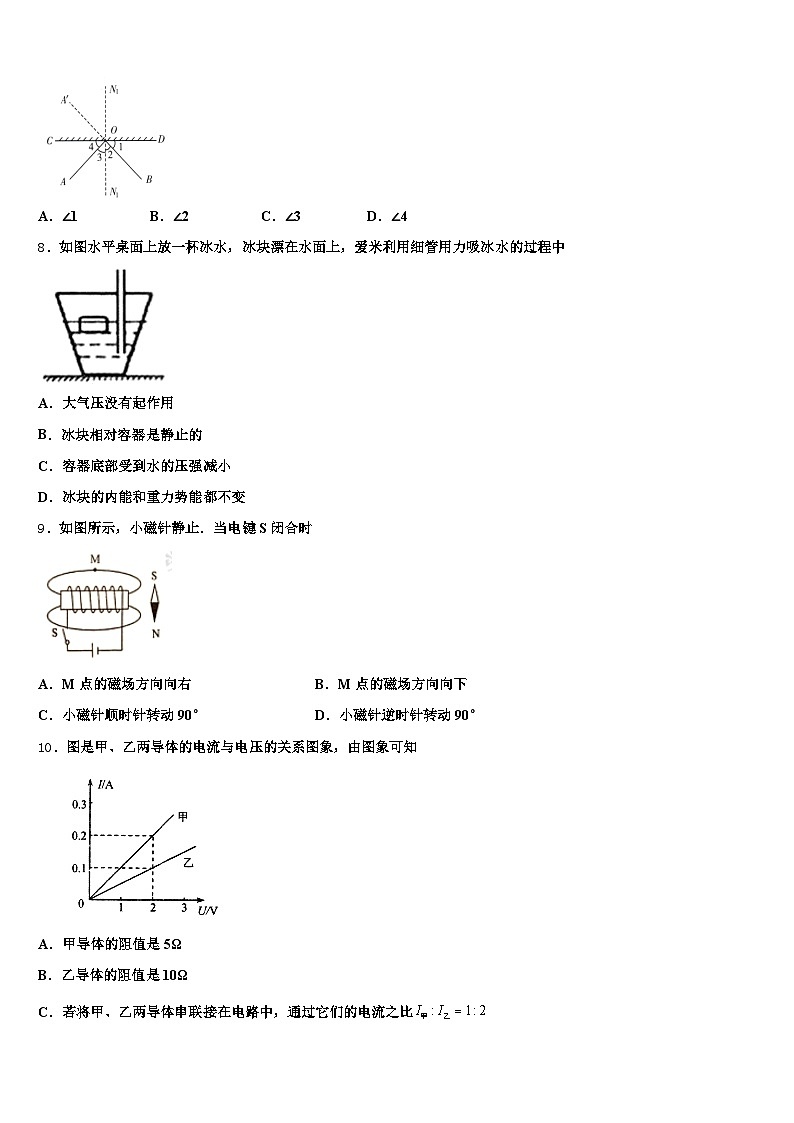

7．在探究光的反射规律时，老师把一块平面镜CD竖立在讲台上，坐在B点的甲同学通过平面镜看到了坐在A点的乙同学（如图）．在这一现象中，光线的反射角是
A．∠1 B．∠2 C．∠3 D．∠4
8．如图水平桌面上放一杯冰水，冰块漂在水面上，爱米利用细管用力吸冰水的过程中
A．大气压没有起作用
B．冰块相对容器是静止的
C．容器底部受到水的压强减小
D．冰块的内能和重力势能都不变
9．如图所示，小磁针静止．当电键S闭合时
A．M点的磁场方向向右B．M点的磁场方向向下
C．小磁针顺时针转动90°D．小磁针逆时针转动90°
10．图是甲、乙两导体的电流与电压的关系图象，由图象可知
A．甲导体的阻值是5Ω
B．乙导体的阻值是10Ω
C．若将甲、乙两导体串联接在电路中，通过它们的电流之比
D．若将甲、乙两导体串联接在电路中，它们两端的电压之比
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是
A．小灯泡的额定电流是0.6A
B．滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
C．电压表示数变化范围是0～3V
D．电流表示数变化范围是0.3～0.5A
12．小明体重600N，用由A、B两个滑轮组成的滑轮组向上提升1000N的重物C，如图所示。提升的过程中，小明用大小为550N，且竖直向下的力拉动绳子，使物体C以0.4m/s的速度匀速上升。若不计绳重及轮与轴的摩擦，则下列说法正确的是（）
A．小明在提升重物的过程中，A滑轮起到改变力的方向的作用
B．滑轮B的重力是100N
C．滑轮组本次提升的机械效率大于100%
D．若想提升1500N的重物，小明只需要在绳子自由端施加800N的竖直向下的拉力即可
13．工人师傅利用如图所示的两种方式，将重均为300N的货物从图示位置向上缓慢提升一段距离，F1、F2始终沿竖直方向。图甲中x，图乙中动滑轮重为60N，重物上升速度为0.01m/s。不计杠杆重、绳重和摩擦，则下列说法正确的是（ ）
A．甲乙两种方式都省力
B．甲方式F1由150N逐渐变大
C．乙方式机械效率约为
D．乙方式F2的功率为36W
三、填空题（本大题共5小题，共10分）
14．青藏铁路是世界海拔最高的高原铁路，其路基两傍树立着一根根热棒（如图所示），热棒的一端插入地下的冻土层，热棒里密封有特殊的液体。当冻土层温度升高时，这种液体就会______（填物态变化的名称）成气体______（“吸收”“放出”）热量，对冻土进行降温，保证路基的安全。
15．如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为_________极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为_________(任写一种)导致工作电路没有接通。
16．语句“枯藤老树昏鸦。小桥流水人家”中，以流水为参物，小桥是_____；以老树为参用物，小桥是_____（填“运动”或“静止“）的。
17．几位同学为了探究电梯内的物体在向上（向下）起动和制动时的受力情况，他们将测力计放在电梯中．一位同学站在测力计上保持静止，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层．并用照相机进行了相关记录，如图所示．
① 观察比较图_________可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；
② 观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于_______（可选答案有“向上起动”、“向上制动”、“向下起动”、“向下制动”）。
18．温度计的测温原理是_____，小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图1所示，其中正确的是_____。如图2所示的是用温度计分别测得的冰和温水的温度，那么冰的温度是_____℃。

四、计算题（本大题共3小题，共29分）
19．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I，关系图像如图所示。求：电源电压定值电阻的阻值滑动变阻器的最大阻值

20．如图所示，体重为600 N的小林在跑步机上锻炼身体．他每只脚与跑步机的接触面积是125 cm2，设他在跑步机上以5 m/s的速度匀速跑动30 min，跑步的总动力为40 N．求：
他在这段时间内相当于跑了多少路程？在跑步过程中小林对跑步机的压强为多大？他在这段时间内做了多少功？他在这段时间内做功的功率是多少？
21．在水中放入质量为3kg的木块，木块静止时有3/5的体积浸入水中．g取10N/kg，求：木块受到的浮力．木块的体积．
五、作图题（本大题共2小题，共4分）
22．如图，两个完全相同的空心塑料球A和B，用两根完全相同的绝缘丝线将两球悬挂在天花板上的一点，当M、N两处都带上适量负电后，A，B两球“恰好接触而不挤压对方”．请画出B球除重力外的受力示意图．
23．如图所示是小磁针放在通电螺线管右端静止时的情形，在螺线管左侧的虚线框内标出导线中电流的方向．
六、实验探究题（本大题共3小题，共15分）
24．如图所示是“探究平面镜成像特点”的实验装置。请你完成下列问题：
（1）在实验中，用薄玻璃板代替平面镜进行实验，这样做的目的是_______________________；
（2）在实验中，为了确定蜡烛B和蜡烛A的像是否完全重合，人眼的观察位置应该是_____（选填序号）①直接观察玻璃板后蜡烛B；②在玻璃板前蜡烛A这一侧不同的位置；③直接观察光
（3）如果实验中采用的玻璃板较厚，结果观测到蜡烛A通过玻璃板在不同位置成了两个清晰的像，且测得这两个清晰的像之间的距离为，则所用的玻璃板的厚度为________；
25．某小组同学在“测定小灯泡的电功率”实验中，电源电压6伏并保持不变，且有若干有“3.8V”字样的相同的小灯泡，电流表表盘如图所示．
（1）正确连接电路后，闭合电键，小灯泡发出耀眼的光，约3秒后熄灭了，此时电流表示数为__________安，电压表示数为_____伏．
（2）于是他们断开电键，接着更换________并调节滑动变阻器的滑片至阻值最大端．
（3）闭合电键，调节滑动变阻器滑片的位置，部分实验数据如下表所示：
观察表中数据，你认为表格中第______行第________列的数据是错误的，正确的数据是_______.
26．为了比较甲、乙两种液体的吸热能力，做了如图所示的实验并把实验数据记录如下表：

（1）在相同的烧杯中，分别装入初温和质量相同的两种液体，选用两个相同热源加热的目的是：使甲、乙液体在相同时间内_____。（不计热量损失）
（2）加热过程中，上下缓慢地提拉搅拌器，目的是_____。
（3）分析上表中的实验数据可知_____液体的吸热能力强。
（4）停止加热后，_____液体温度下降得快。
（5）停止加热后，乙液体温度降低20℃，可以放出热量_____J（c＝2.1×103J/（kg•℃）。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
解:A由图可知,上口大,下底小的容器,液体对容器底的压力小于液体压力小于所装液体的重,所以 A错误;B ,杯子和牛奶受到的重力竖直向下,桌面对杯子的支持力竖直向上,受力物体都是杯子,是一对平衡力,两个力大小都等于杯子和牛奶的重力大小,所以B 正确; C,桌面对杯子的支持力的受力物体是杯子,杯子对桌面的压力的受力物体是桌面,不是同一个受力物体,是一对相互作用力,所以C不正确; D,桌面对杯子的支持力等于杯子和牛奶的重力之和,杯子所受的重力与桌面对杯子的支持力这两个力大小不相等,这两个力不是一对相互作用力,所以D 错误.
2、D
【解析】
A．一块地板砖的边长约80cm，成年人正常行走时每两步之间的距离略小于此数值，约为75cm＝0.75m，故A不符合题意；
B．书桌的高度不到1m，书桌上的橡皮落到地面所用时间不到1s，故B不符合题意；
C．一枚一元硬币的质量为6g，一支2B铅笔的质量略小于此数值，在4g左右，故C不符合题意；
D．家庭节能灯的功率在20W左右，工作电流在
故D符合题意。
3、A
【解析】
A. 此无人机竖直爬升的速度为v===1.2m/s,与人正常步行的速度相当,故A正确；
B. 此无人机重力为：G=mg=1.28kg×10N/kg=12.8N.故B错误；
C. 此无人机是利用机翼上下方空气的流速不同产生的升力升空的，故C错误；
D. 此无人机竖直匀速爬升时,速度不变，动能不变，高度增加，重力势能增加，机械能增大，故D错误；
4、C
【解析】
A．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故A不符合题意；
B．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测气敏电阻R2的电压，当PM2.5浓度越大时，气敏电阻R2的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R1两端的电压增大，因串联电路中总电压等于各分电压之和，所以R2两端的电压减小，即电压表的示数减小，故B不符合题意；
C．由电路图知，两电阻并联，电流表测通过气敏电阻R2的电流；由并联电路的电压特点可知，两电阻两端的电压与电源电压相等且保持不变，当PM2.5浓度越大时，气敏电阻R2的阻值减小，由可知，通过R2的电流变大，即电流表示数变大，故C符合题意；
D．由电路图知，两电阻并联，电流表测通过R1的电流，并联电路中各支路间互不影响，所以R2的阻值变化不影响通过R1的电流，即电流表的示数不变，故D不符合题意．
故选C．
本题考查了串联和并联电路的特点以及欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
5、C
【解析】
解：①小丽对木块的压力和墙对木块的弹力大小相等、方向相反，作用在同一条直线作用在同一个物体上符合二力平衡的条件，所以A正确；②小丽对木块的压力和木块的重力不在同一直线上，不是一对平衡力；③木块受到的摩擦力和木块的重力满足大小相等、方向相反，作用在同一条直线作用在同一个物体上，符合二力平衡的条件，所以是一对平衡力；④小丽对木块的压力和木块对手的弹力是一对相互作用力，不是平衡力．故选C．
点睛：木块处于静止，在竖直方向上受两个力而平衡，即重力和墙对木块的静摩擦力；木块在水平方向上受外力F和墙对木块的支持力，两个力是一对平衡力；平衡力作用在同一物体上，作用力和反作用力作用在不同的物体上．
6、D
【解析】
解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2，故B错误；由乙图可以看出，当没有挡住射向R1的激光， U2'＝UAB'＝6V，由串联电路的分压原理可知此时两电阻相等，故C错误；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确．故选D．
点睛：由电路图知，两电阻串联，AB间电压为R2两端电压．由题知，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题．
7、B
【解析】
由题意知，坐在B点的甲同学通过平面镜看到了坐在A点的乙同学，说明由AO入射的光线，反射后经过OB；
所以∠1为入射角，∠2为反射角，即B看到的是从A上发出的光线经过平面镜反射后进入B的眼中．
故选B．
牢记入射角和反射角的概念．入射光线与法线之间的夹角叫做入射角；反射光线与法线之间的夹角叫反射角．
8、C
【解析】
A、用细管用力吸冰水时，要先把细管内的空气吸出，细管内气压小于外界大气压，在大气压的作用下冰水被压入细管，所以用细管吸冰水利用了大气压，故A错误；
B、利用细管用力吸冰水的过程中，杯内液面下降，冰块随水面一起下降，此过程中冰块相对于容器发生了位置变化，所以冰块相对容器是运动的，故B错误；
C、利用细管用力吸冰水的过程中，杯内液面下降，根据p＝ρgh可知，容器底部受到水的压强减小，故C正确；
D、利用细管用力吸冰水的过程中，冰块随水面一起下降，所以冰块的重力势能变小，此过程中冰块会从空气中吸热，故其内能增大，故D错误。
9、D
【解析】
AB．由图中螺线管中电流的方向和线圈的绕向，利用安培定则知道，螺线管的右端为N极，左端为S极；又因为在磁体外部，磁感线的方向是从N极指向S极，故M点的磁场方向向左，故AB错误；
CD．由于同名磁极相互排斥、异名磁极相互吸引，所以，小磁针将逆时针转动90°，故C错误，D正确．
10、D
【解析】
根据题中“图是甲、乙两导体的电流与电压的关系图象，由图象……”可知，本题考查串联电路特点和欧姆定律的应用，关键是从图象中能找到有用的信息，根据串联电路的电流和电压规律，并利用欧姆定律进行分析判断。
【详解】
由图象可知，当U甲＝U乙＝2V时，I甲＝0.2A，I乙＝0.1A，
由可得，甲、乙两导体的电阻分别为：，，
将甲和乙串联接在电路中时，因串联电路中各处的电流相等，
则通过它们的电流之比。
所以，两导体两端的电压之比为：
甲和乙串联接在电路中时I＝I乙＝I甲，，故ABC错误，D正确。
二、多选题（本大题共3小题，共12分）
11、BD
【解析】已知灯泡的额定电压和额定功率，由P=UI可得，灯泡正常发光电流：I额=P额/U额=1.25W/2.5V=0.5A，故A错误；
由题知，滑动变阻器允许通过的最大电流为1A，电流表量程为“0～0.6A”，串联电路中电流处处相等，所以电路中的最大电流Imax=0.5A，此时灯泡正常发光；由欧姆定律知，此时滑动变阻器接入电路的电阻最小，最小为：R滑min=U滑/Imax=U−U额/Imax=4.5V−2.5V/0.5A=4Ω；灯泡的电阻：RL=U额/I额=2.5V/0.5A=5Ω，当电压表示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时灯泡两端的电压：UL′=U-U滑max=4.5V-3V=1.5V，电路中的最小电流：Imin =UL′/RL=1.5V/5Ω=0.3A，所以电路中电流变化的范围是0.3A～0.5A，故D正确；
滑动变阻器接入电路中的最大阻值：R滑max =U滑max/Imin=3V/0.3A=10Ω，所以滑动变阻器阻值变化的范围是4Ω～10Ω，故B正确；
电源电压为4.5V，灯泡额定电压为2.5V，灯泡两端最大电压为2.5V，此时滑动变阻器两端电压最小为：4.5V-2.5V=2V；则电压表示数变化范围是：2V～3V，故C错误，故选BD。
12、AB
【解析】
A．A滑轮的轴的位置固定不动，则A是定滑轮，其作用是改变力的方向，故A正确；
B．滑轮B随物体一起运动，是动滑轮；由图知，n＝2，不计绳重及轮与轴的摩擦，拉力F=(G+G动)，则动滑轮的重力G动＝2F﹣G＝2×550N﹣1000N＝100N，故B正确；
C．滑轮组本次提升时要提升动滑轮克服重力做额外功，使得有用功小于总功，则滑轮组的机械效率小于100%，故C错；
D．若想提升1500N的重物，拉力F′=(G′+G动)= (1500N+100N）＝800N，而小明体重为600N，不能提供800N的拉力（否则自己会被绳子拉上去），故D错。
13、AC
【解析】
本题比较杠杆和滑轮组的利用，考查了杠杆、滑轮组的机械效率，熟练应用公式是解题的关键。
【详解】
A、由甲图可知，OB＞OA，由于不计摩擦、杠杆自重，由杠杆平衡条件可知，动力小于阻力，是省力杠杆；由图乙可知，n＝3，不计绳重和摩擦，则，故甲乙两种方式都省力，A正确；
B、甲图中，重力即阻力的方向是竖直向下的，动力的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值不变，故动力F1的大小不变，故B错误；
C、不计绳重和摩擦，则乙方式机械效率为：，故C正确；
D、乙方式中F2＝120N，绳子的自由端的速度为v绳＝0.01m/s×3＝0.03m/s，
则乙方式F2的功率为：，故D错误。
三、填空题（本大题共5小题，共10分）
14、汽化 吸收
【解析】
根据题意知道，热棒的一端插入地下的冻土层，冻土层温度升高时，热棒里特殊的液体，由液态变为气态，即发生汽化现象，而汽化过程吸热。
+
15、S(或南) 控制电路电源电压太小
【解析】
如图根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指所指的右端即为螺线管的N极，故电磁铁左端为S极。
如图的自动报警器，要能正常工作，当温度达到设定值时，电磁铁中有电流通过，产生磁性，将衔铁吸到左侧将工作电路接通，电铃响；
若在使用中发现，电铃没有报警。可能的原因有：控制电路部分电流小，电磁铁产生的磁性小，即控制电路电源电压太低；也可能衔铁触点接触不良，造成断路，电铃不响等。
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。
16、运动 静止
【解析】
诗句“小桥流水人家”中，小桥和流水之间发生了位置的改变，所以以流水为参照物小桥是运动的，以老树为参用物，小桥的位置不发生改变，所以小桥是静止的；
17、ab或ae 向上制动或向下起动
【解析】
图a表示电梯静止时体重计的示数，b图示数大于静止时体重计的示数，所以电梯是向上启动，c图示数小于静止时体重计的示数，是减速上升中，即向上制动，d图示数小于静止时体重计的示数，电梯是向下启动，e图大于静止时体重计的示数，处于减速下降中，即向下制动；故（1）观察比较ab或ae可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；（2）观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于向上制动或向下启动状态。
18、液体热胀冷缩的性质 D ﹣22
【解析】
温度计根据液体的热胀冷缩的性质制成的；根据使用温度计时的注意事项，应使温度计的玻璃泡全部浸入被测的液体中，不要碰到容器底和容器壁，故D正确；该温度计的分度值是1℃，左侧温度计中液柱的液面在0℃以下，﹣20℃下两格处，示数为：﹣22℃；右侧温度计中液柱的液面在30℃以上8格处，所以示数为：38℃，因为冰的熔点是0℃，所以冰的温度是﹣22℃。
四、计算题（本大题共3小题，共29分）
19、（1）6V （2） 10Ω （3）20Ω
【解析】
根据题中“电路图和两个电阻的U-I图象”可知，本题考查串联电路电流和电压的规律以及欧姆定律的应用。利用图像和串联电路的电压规律，结合欧姆定律列式计算，求出定值电阻的阻值和滑动变阻器的最大阻值。
【详解】
（1）由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，滑动变阻器两端的电压为0V，
由图象可知，甲为滑动变阻器的U﹣I图象，则乙为定值电阻R1的U﹣I图象；
由图象可知，当电路中的电流I＝0.2A，电阻R1的电压U1＝2V，滑动变阻器两端的电压U2＝4V，
因串联电路总电压等于各支路电压之和，
所以，电源的电压：
U＝U1+U2＝2V+4V＝6V，
（2）由可得，定值电阻R1的阻值：。
（3）滑动变阻器的最大阻值：。
答：（1）电源电压为6V；
（2）定值电阻R1的阻值为10Ω；
（3）滑动变阻器R2的最大阻值20Ω；
20、 (1) 9 km；(2) 4.8×104 Pa；(3) 3.6×105 J；(4) 200 W
【解析】
(1)由v＝s/t得：他在这段时间内相当于跑的路程为s＝vt＝5 m/s×30×60 s＝9000m＝9km；(2) 在跑步过程中小林对跑步机的压强p＝F/S＝G/S＝600N/0.0125m2＝4.8×104 Pa；(3) 他在这段时间内做功W＝Fs＝40 N×9 000 m＝3.6×105J；(4) 他在这段时间内做功的功率P＝W/t＝3.6×105J/1800s＝200 W．
21、（1）10N（2）
【解析】
试题分析：（1）木块受到的重力：G=mg=1kg×10N/kg=10N，
因为木块漂浮，
所以木块受到的浮力：F浮=G=10N；
（2）根据F浮=ρ水V排g可得，
V浸=V排===1×10﹣1m1，
由题知，V浸=V木，
则V木=V浸=×1×10﹣1m1=5×10﹣1m1．
五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
试题分析：B球受丝线的拉力F、重力G和A球对它的排斥力N，作用点可以都在重心，如图所示：
考点：力的示意图；电荷间的相互作用规律
23、
【解析】
因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管右侧为S极、左侧为N极；
根据安培定则判断，右手大母指向左即指向N极握住螺线管，则四指弯曲指向电流的方向，可知，螺线管中电流由右侧流入、左侧流出；如图所示：
重点是安培定则的应用，此定则展示了电流方向与磁场方向的关系，知道电流方向可以判断磁场方向，知道磁场方向当然也可以判断电流方向，注意多加练习熟练应用．
六、实验探究题（本大题共3小题，共15分）
24、便于确定像的位置 ② 3
【解析】
（1）用薄玻璃板代替平面镜，使眼睛在蜡烛A一侧能看到蜡烛A的像，同时还能看到代替蜡烛A的另一个蜡烛B，便于确定像的位置；
（2）探究平面镜成像实验时，眼睛要在蜡烛A一侧观察蜡烛B，所以眼睛在玻璃板前蜡烛A这一侧不同的位置观察蜡烛B，故②符合题意；
（3）根据像和物到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的2倍，即平面镜的厚度是×0.6cm=0.3cm=3mm。
25、0 6 灯泡 3 3 0.36
【解析】
（1）正确连接电路后，小灯泡发出耀眼的光，然后很快熄灭了，说明灯丝烧断，原因是闭合开关时变阻器连入阻值过小，电路中电流过大；灯丝烧断后电压表串联入电路中，由于电压表内阻非常大，所以电流表几乎为0，电压表示数等于电源电压6V；
（2）由（1）中分析灯泡的灯丝烧断的原因，为了继续完成实验应断开电键，接着更换灯泡，并调节滑动变阻器的滑片至阻值最大端后再闭合开关进行实验；
（3）由欧姆定律可知，当灯泡两端电压越大时，通过它的电流也越大，由表中数据知，第2次比第3次实验灯泡电压小，但第2次比第3次实验通过灯泡电流大，所以表格中第3行第3列数据是错误；电路连接是正确的，错误的原因应该是第2次实验时电流表误以0-3A量程读数造成的，而电流表0-3A量程是0-0.6A量程的5倍，且两量程共用一个表盘，所以电流表的实际读数应为=0.36A．
26、吸收的热量相同 使液体均匀受热 甲 乙 8.4×103
【解析】
（1）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（2）为了使液体均匀受热，加热时，上下缓慢地提拉搅拌器；
（3）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能力强；
（4）甲的吸热能力强，即c甲＞c乙，质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快；
（5）乙液体温度降低20℃放出热量的热量：Q＝cmΔt＝2.1×103J/（kg•℃）×0.2kg×20℃＝8.4×103J。
实验序号
电压(伏)
电流(安)
1
2.0
0.33
2
3.0
1.80
3
3.8
0.40
…
…
…
物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
