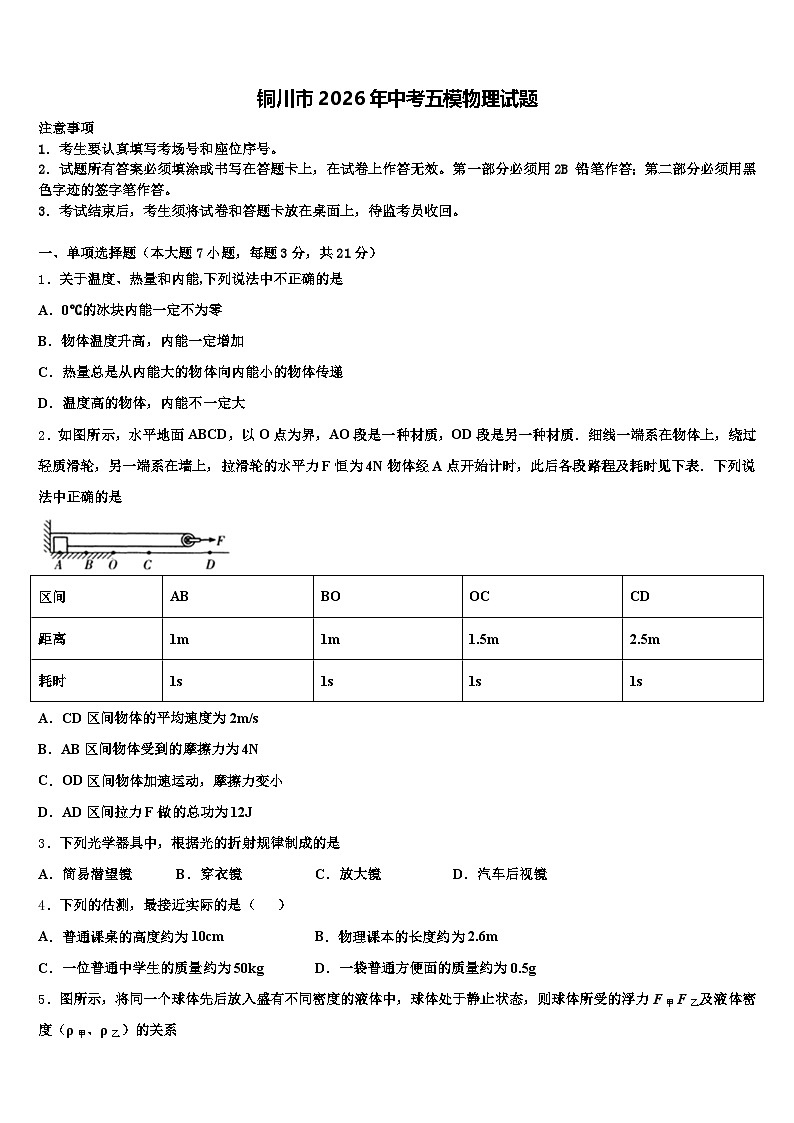

铜川市2026年中考五模物理试题（含答案解析）

这是一份铜川市2026年中考五模物理试题（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，下列的估测，最接近实际的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于温度、热量和内能,下列说法中不正确的是
A．0℃的冰块内能一定不为零
B．物体温度升高，内能一定增加
C．热量总是从内能大的物体向内能小的物体传递
D．温度高的物体，内能不一定大
2．如图所示，水平地面ABCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N物体经A点开始计时，此后各段路程及耗时见下表．下列说法中正确的是
A．CD区间物体的平均速度为2m/s
B．AB区间物体受到的摩擦力为4N
C．OD区间物体加速运动，摩擦力变小
D．AD区间拉力F做的总功为12J
3．下列光学器具中，根据光的折射规律制成的是
A．简易潜望镜B．穿衣镜C．放大镜D．汽车后视镜
4．下列的估测，最接近实际的是（ ）
A．普通课桌的高度约为10cmB．物理课本的长度约为2.6m
C．一位普通中学生的质量约为50kgD．一袋普通方便面的质量约为0.5g

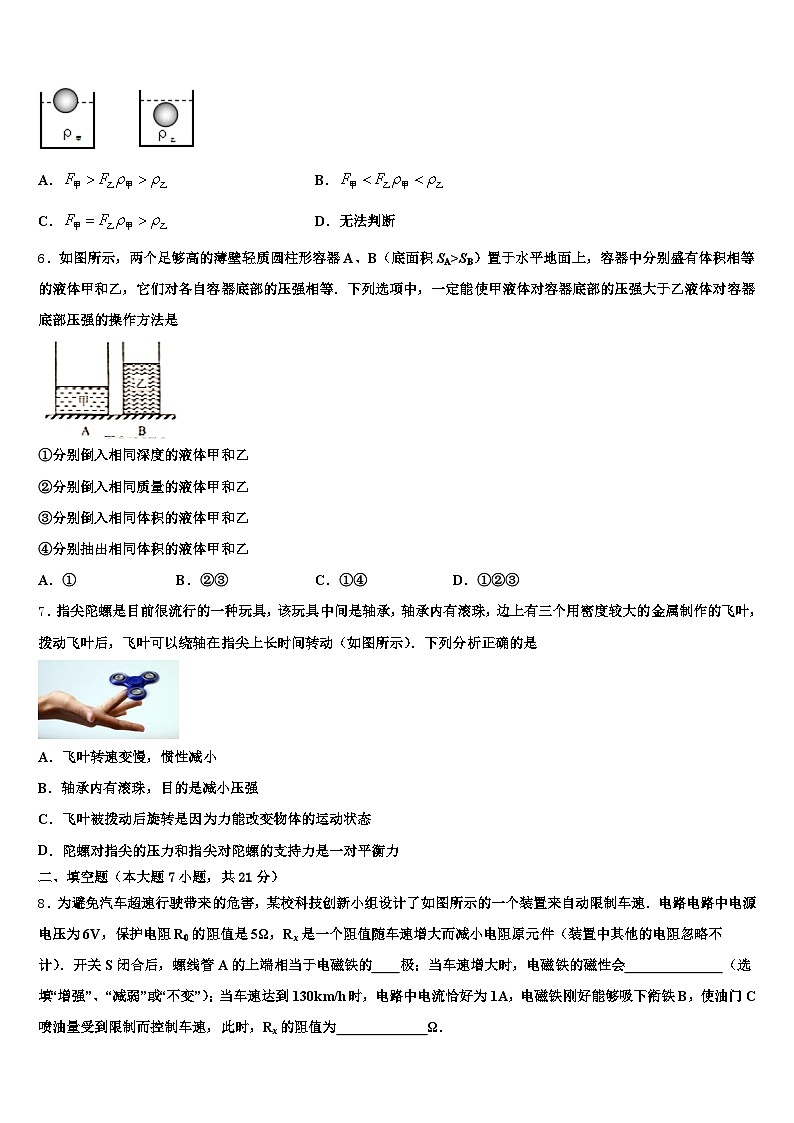

5．图所示，将同一个球体先后放入盛有不同密度的液体中，球体处于静止状态，则球体所受的浮力F甲F乙及液体密度（ρ甲、ρ乙）的关系
A．B．
C．D．无法判断
6．如图所示，两个足够高的薄壁轻质圆柱形容器A、B（底面积SA>SB）置于水平地面上，容器中分别盛有体积相等的液体甲和乙，它们对各自容器底部的压强相等．下列选项中，一定能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是
①分别倒入相同深度的液体甲和乙
②分别倒入相同质量的液体甲和乙
③分别倒入相同体积的液体甲和乙
④分别抽出相同体积的液体甲和乙
A．①B．②③C．①④D．①②③
7．指尖陀螺是目前很流行的一种玩具，该玩具中间是轴承，轴承内有滚珠，边上有三个用密度较大的金属制作的飞叶，拨动飞叶后，飞叶可以绕轴在指尖上长时间转动（如图所示）．下列分析正确的是
A．飞叶转速变慢，惯性减小
B．轴承内有滚珠，目的是减小压强
C．飞叶被拨动后旋转是因为力能改变物体的运动状态
D．陀螺对指尖的压力和指尖对陀螺的支持力是一对平衡力
二、填空题（本大题7小题，共21分）
8．为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速．电路电路中电源电压为6V，保护电阻R0的阻值是5Ω，Rx是一个阻值随车速增大而减小电阻原元件（装置中其他的电阻忽略不计）．开关S闭合后，螺线管A的上端相当于电磁铁的 极；当车速增大时，电磁铁的磁性会 （选填“增强”、“减弱”或“不变”）；当车速达到130km/h时，电路中电流恰好为1A，电磁铁刚好能够吸下衔铁B，使油门C喷油量受到限制而控制车速，此时，Rx的阻值为 Ω．

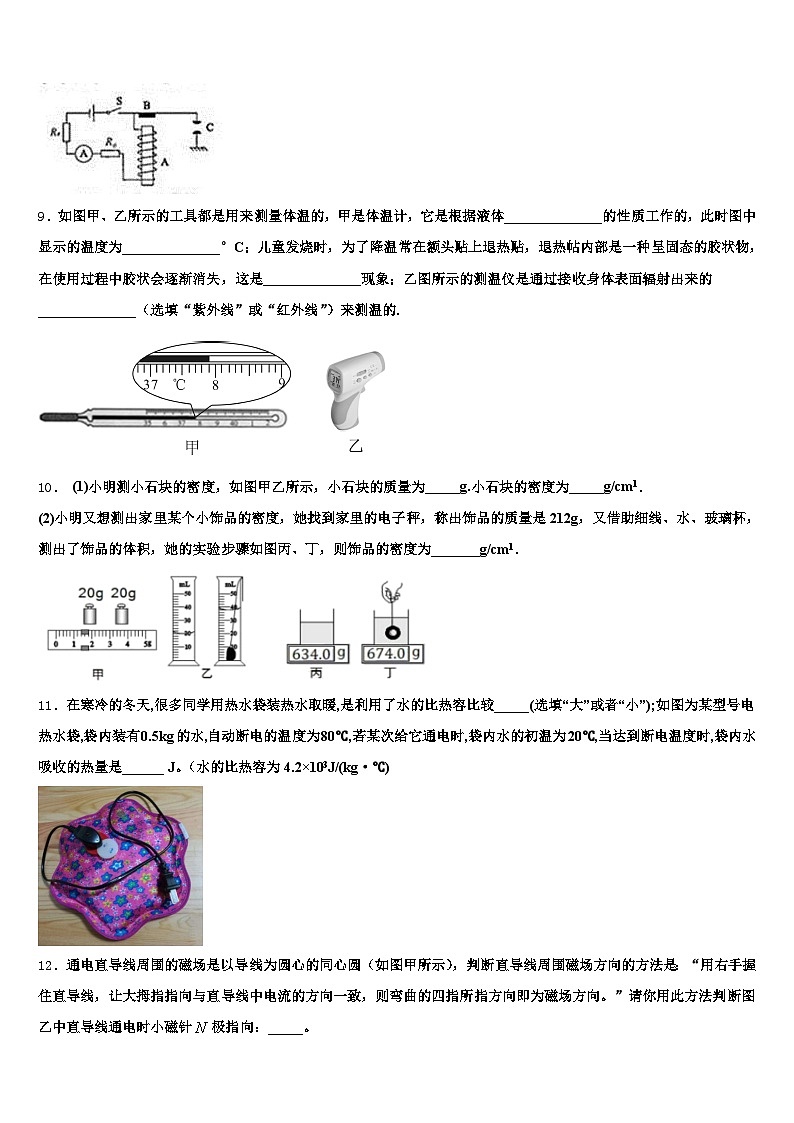

9．如图甲、乙所示的工具都是用来测量体温的，甲是体温计，它是根据液体______________的性质工作的，此时图中显示的温度为______________°C；儿童发烧时，为了降温常在额头贴上退热贴，退热帖内部是一种呈固态的胶状物，在使用过程中胶状会逐渐消失，这是______________现象；乙图所示的测温仪是通过接收身体表面辐射出来的______________（选填“紫外线”或“红外线”）来测温的.
10． (1)小明测小石块的密度，如图甲乙所示，小石块的质量为_____g.小石块的密度为_____g/cm1．
(2)小明又想测出家里某个小饰品的密度，她找到家里的电子秤，称出饰品的质量是212g，又借助细线、水、玻璃杯，测出了饰品的体积，她的实验步骤如图丙、丁，则饰品的密度为_______g/cm1．
11．在寒冷的冬天,很多同学用热水袋装热水取暖,是利用了水的比热容比较_____(选填“大”或者“小”);如图为某型号电热水袋,袋内装有0.5kg的水,自动断电的温度为80℃,若某次给它通电时,袋内水的初温为20℃,当达到断电温度时,袋内水吸收的热量是______ J。（水的比热容为4.2×103J/(kg·℃)
12．通电直导线周围的磁场是以导线为圆心的同心圆（如图甲所示），判断直导线周围磁场方向的方法是：“用右手握住直导线，让大拇指指向与直导线中电流的方向一致，则弯曲的四指所指方向即为磁场方向。”请你用此方法判断图乙中直导线通电时小磁针极指向：_____。
13．重200N物体，在50N水平拉力作用下，沿水平地面以0.3m/s的速度匀速运动5s，在这个过程中，重力所做的功是___________J，拉力做功的功率大小是_____________。
14．用电水壶烧水，这是通过________方式改变其内能。若水的质量为2kg,水的温度升高了 10℃,水吸收的热量为_____J。水沸腾后会顶起壶盖，此过程能 量转化情况与四冲程的汽油机的________冲程相似。[C水=1．2×103/（kg•℃）]
三、作图题（共7分）
15．如图所示，跳伞运动员在空中刚打开降落伞的一段时间内，随降落伞一起竖直减速下落，请以A点为力的作用点，画出此时跳伞运动员受到拉力和重力的示意图。
（_____________）
16．如图所示的杠杆，画出力F2的力臂和作用在A处使其保持平衡的最小力F1的方向．
（__________）
17．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡正常工作的电阻”实验中，电源电压为4.5V，小灯泡灯电压是2.5V，正常发光时电阻约为10Ω，电路图如图1所示．
（1）小明按电路图1连接实物、接通电路，电流表、电压表均有示数，无论怎样移动滑动变阻器滑片，灯泡不发光．用另一根导线的两端试触变阻器两个接线柱时，看到灯泡发光．他分析：灯不发光，可能是下列原因之一
A．灯的实际功率过小 B．灯断路 C．灯被短接 D．滑动变阻器断路
①小芳认为B、C、D这些原因不可能．请你解释为什么不可能．
B的解释: _________________________________________.
C的解释: _________________________________________.
D的解释: _________________________________________.
②检查发现：只有滑动变阻器接线出错，导线接在了_________两个接线柱上．（选填图2中的：“A”、 “B”、 “C”或“D”）
（2）按图1电路图，在图2中正确连接实物．
（_____）
（3）通过正确操作，小明判断出小灯泡正常发光，电流表和电压表的示数如下图所示．
①调节滑片时要观察________表，才能判断小灯泡是否正常发光．
②灯正常工作时的电阻为___Ω（保留一位小数）．
19．爱米设计如图A所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为3V）、电流表（0～0.6A，0～3A）、电压表（0～3V0～15V）、开关各一个、导线若干、滑动变阻器
（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是_____
（2）正确连接电路后闭合开关，改变滑动变阻器的阻值，多次测量，爱米画出了小灯泡中电流随其两端电压变化的关系图象如图C，则小灯泡的额定功率为_____W。
（3）在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1_____△R2（选填“＞”、“＜”或“＝”）
20．如图所示，体温计的示数是_________℃。
21．为了探究“水的沸腾”，小明组装了如图所示的实验装置。
（1）安装实验器材时，调节石棉网达到合适高度，目的是_____；读数时，小明发现A点有小水珠影响读数，请你提出一个改进的办法_____。
（2）图乙是小明和小红根据实验数据绘制的水温随时间变化的图象，请你根据该图象写出两个信息：_____；_____。
22．在“探究二力平衡的条件”的实验中，主要是通过探究力对物体的作用效果来实现探究的目的。如图所示是可供选择的两种探究方案，甲方案把小车放在光滑的水平桌面上，乙方案用一个轻质小卡片。
小明选择了图甲所示的探究方案。他向挂在小车两端的托盘里加减砝码，观察小车在什么情况下会保持___________不变。这是用于探究两个力的__________和____________对物体平衡的影响。小红选择图乙所示的探究方案，活动中保持与相等，把小卡片转过一个角度如下图所示的位置，然后再松手，小卡片将无法在此位置平衡。实验中设计这一步骤的目的是为了探究二力平衡时，两个力必须满足的条件是_____________________。
两个探究方案相比较，你认为___________________方案的探究过程对实验结论的影响小一些，你的依据是________________________。
五、计算题（本大题共2小题，共13分）
23．一个标有“220V 100W”的白炽灯接在220V的电源两端，如图所示，由于输电线的电损，小灯泡发光时的实际功率是81W（电源电压不变，不计灯泡电阻的变化）。
（1）求出此时白炽灯RL两端的电压；
（2）试证明：这种情况下输电线损耗的电功率P线与灯泡实际功率PL之比是P线：PL=1：9。
24．在如图甲所示的电路中，电源电压恒为3V。
只闭合开关，电流表A的示数为，求通过和的电流。
当开关和闭合，断开时，灯泡和两端的电压分别是多少？
当开关和闭合，断开时，若电流表A的示数为，电流表的示数如图乙，则通过和的电流分别是多少？
六、综合能力题（本大题共3小题，共18分）
25．“塔吊”是北海新城区建设中随处可见的一种起重设备，图甲所示是某塔吊的工作示意图，AO是塔吊的平衡臂，BO是塔吊的吊臂，C为可控制移动的滑轮组小车，可在B点到O点间移动，AO长4m，BO长26m，AB可绕O点在一定的范围内上下倾斜，已知A端配重物的质量为5t，塔吊利用工作电压为380V、额定功率为10kW的电动机带动滑轮组来吊升工地的建筑材料．问：
从安全角度出发，起吊时应尽量使吊臂水平平衡，在一次匀速吊升钢材时塔吊的吊臂如图乙所示，则滑轮组小车C应向 移动（选填“左”或“右”），这是根据 原理．将质量为2t的钢材以0.5m/s的速度竖直向上匀速提起，经1min到达施工楼层后再水平移动20m将钢材送到施工点，此过程中塔吊拉力对钢材所做的功是多少？此塔吊某次吊升钢材时，施工人员移动滑轮组小车C到达离O点16m处，使吊臂和平衡臂刚好处于水平平衡，电动机在额定功率下竖直向上匀速吊升钢材到某高度，此时电动机将电能转化为机械能的效率为75%，则钢材上升过程中的速度是多大？（吊臂、平衡臂、滑轮组的质量及摩擦力忽略不计）
26．电水壶具有水沸腾后自动断电、防干烧断电的功能．电水壶工作电路如图甲所示，其中S是双金属片温控开关，双金属片是将两种热膨胀系数差异很大的金属压合在一起制成的，在不同温度下，两面金属的形变差异，导致双金属片会发生弯曲现象，利用这个形变来推动触片与触点A 还是B接触．R1是电热管，R2是限流电阻，工作时忽略两个电阻阻值的变化．当电水壶处于加热状态时，水被迅速加热，达到预定温度时，S 自动切换到另一处，处于保温状态．如表是这种电水壶的部分参数．
双金属片是利用物体具有_____的性质制成的；加热电阻R1的阻值是多少__________？关闭家中的其他所有用电器，以最大容量装入25℃的水，6min将水烧开（标准大气压下），在加热过程中家用电能表（如图乙）的转盘转了300转，此过程中电水壶的加热效率是多少________？在用电高峰期，将第（3）问中同样的水烧开，所花的时间会明显增加，请分析其原因_______．
27．请阅读《眼镜的度数》．
眼镜的度数
配戴眼镜主要可以矫正近视、远视及散光所造成的视力模糊．近视和远视使用球面透镜（简称“球镜”，即凹透镜或凸透镜）来矫正；散光使用柱面透镜（简称“柱镜”，即沿圆柱玻璃体的轴向切下的一部分）来矫正．透镜的焦距 f 的长短标志着折光本领的大小，焦距越短，折光本领越大，通常把透镜焦距的倒数叫做透镜的焦度，用φ表示，即φ= 如果某透镜的焦距是 0.5m，它的焦度就是φ= =2m-1如果远视很严重，眼镜上凸透镜的折光本领应该大一些，透镜焦度就要大一些．平时说的眼镜片的度数，就是镜片的透镜焦度乘以 100 的值，例如，100 度远视镜片的透镜焦度是 1m﹣1，它的焦距是 1m．凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数．下表是某位同学配眼镜时的验光单．其中，球镜一栏和柱镜一栏的数字表示透镜的焦度．轴位就是散光的方向，也就是在这个方向上矫正一定的散光后才能看得清楚．虽然配戴眼镜可以矫正视力，但是给我们的生活带来诸多不便，因此我们在生活中要养成健康用眼习惯，保护好我们的眼睛．
请根据上述材料，回答下列问题：
（1）这个同学配的眼镜是_____（选填：“远视镜”或“近视镜”），其左眼所配镜片的度数是_____度．
（2）下列说法中正确的是_____
A．透镜的焦距越短，折光本领越强 B．透镜的焦距越短，焦度越大
C．透镜的焦距越长，镜片的度数越高 D．透镜的焦度越大，镜片的度数越高
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．一切物体都具有内能，0℃的冰块内能一定不为零，故A正确。
B．物体温度升高，分子运动加剧，分子动能增大，内能一定增加，故B正确。
C．热传递的条件是存在温差，所以热量总是从温度高的物体向温度低的物体传递，故C错误。
D．内能和温度、状态、质量等多个因素有关系，所以温度高的物体内能不一定大，故D正确。
故答案为C。
物体的内能跟物体的质量、状态和温度有关，物体质量和状态一定时，温度越高，内能越大。物体状态和温度相同时，质量越大，物体的内能越大。
2、D
【解析】
A．由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD段的平均速度为v＝＝＝2.5m/s；故A错误；
B．由表格可知，在AO区间物体做匀速直线运动，物体在水平方向上受到的滑动摩擦力和绳子对物体的拉力是一大平衡力，二者大小相等，根据动滑轮的工作特点，绳子的拉力为拉滑轮的水平力F的一半，即2N，故B错误；
C．由表格可知，OD区间物体加速运动，但由于此区间的物体对地面的压力不变，接触面的粗糙程度不变，所以，滑动摩擦力的大小不变，故C错误；
D．AD区间，拉力F恒为4N，拉力F通过的路程为物体通过的路程的一半，即s＝＝3m，拉力F做的功W＝Fs＝4N×3m＝12J；故D正确．
3、C
【解析】
潜望镜、穿衣镜都是平面镜，利用的是光的反射；放大镜是凸透镜，利用的是光的折射；汽车后视镜是凸面镜，利用的是光的反射，故只有C符合题意．
4、C
【解析】
普通课桌的高度约为1m，物理课本的长度约为26cm，中学生的质量约为50kg，一袋普通方便面的质量约为100g。
故选C。
5、C
【解析】
球在甲液体中漂浮，所以球的密度小于甲液体的密度；在乙液体中悬浮，所以球的密度等于乙液体的密度。因此ρ甲＞ρ乙； 球在甲中漂浮，根据物体的浮沉条件可知，此时浮力等于重力；在乙中悬浮，浮力也等于重力，因此在甲和乙中所受浮力相等，即F甲=F乙，故ABD错误，C正确。
6、A
【解析】
由于液体对容器底部的压强相等，且A容器内液体甲的高度大于B容器内液体乙的高度，由p=ρgh知道，ρ甲＞ρ乙；又因为容器中原来分别盛有液体甲和乙的体积相等，即V甲 =V乙，所以，由V=Sh和p液 =ρ液 gh液 知道，，由于它们对各自容器底部的压强相等，所以，；
①分别倒入相同深度的液体甲和乙，则甲液体对容器底部的压强p甲′=p甲 +ρ甲g△h；乙液体对容器底部压强p乙′=p乙 +ρ乙 g△h，由于p甲 =p乙，ρ甲 ＞ρ乙，则p甲′＞p乙′，故符合题意；
②分别倒入相同质量的液体甲和乙，由于柱状容器中液体对底部的压力等于液体的重力，则甲液体对容器底部的压强p甲′=p甲+；乙液体对容器底部压强p乙′=p乙 +，由于p甲=p乙，SA ＞SB ，则p甲′＜p乙′，故不符合题意；
③分别倒入相同体积的液体甲和乙时，则甲液体对容器底部的压强p甲′=p甲 +；乙液体对容器底部压强p乙′=p乙 +，由于p甲 =p乙 ，；则p甲′=p乙′，故不符合题意．
④分别抽出相同体积的液体甲和乙，则甲液体对容器底部的压强p甲 ′= p甲 +；乙液体对容器底部压强p乙′= p乙 +，由p甲 =p乙 ，；则p甲′=p乙′；
综上所述，能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是①．
7、C
【解析】
A. 飞叶在转动过程中由于受到阻力作用，所以飞叶的转速变慢；惯性大小只与物体的质量有关，所以飞叶的惯性不变，故A错误；
B. 轴承内有滚珠，变滑动摩擦为滚动摩擦，有利于减小摩擦，故B错误；
C. 飞叶被拨动后旋转是因为力能改变物体的运动状态，故C正确；
D. 陀螺对指尖的压力和指尖对陀螺的支持力作用在不同的物体上，不是一对平衡力，故D错误。
二、填空题（本大题7小题，共21分）
8、S 增强 1
【解析】
试题分析：根据安培定则，电磁铁的下端是N极，上端是S极．当车速增大时，Rx的阻值减小，电路中的电流增大，电磁铁的磁性增强．电路中的电流为1A时，R0两端的电压，Rx两端的电压，Rx的阻值．
考点：电磁现象 欧姆定律
9、热胀冷缩 37. 9 升华 红外线
【解析】
液体温度计是根据液体热胀冷缩的原理工作的；图甲中体温计的分度值是0.1℃，体温计的示数为37.9℃；在使用过程中，固态的胶状物会变为气态，逐渐消失，这是升华现象；红外线温度计是通过接收身体表面辐射出来的红外线来测温的。
10、41.4 2.1 5.8
【解析】
（1）由甲图知道，当天平平衡，标尺的分度值为1.4g，故小石块的质量是：m=20g+20g+1.4g=41.4g；由乙图知道，小石块的体积是：V=18mL-20Ml=18mL，所以，小石块的密度是：=2.1g/cm1；
（2）由图丙、丁知道，饰品排开水的质量是：m排 =674.0g-614.0g=40g，由知道，排开水的体积是：= 40 cm1，因为饰品是浸没状态，所以V=V排 =40 cm1，故饰品的密度是： =5.8 g/cm1．
11、大 1.26×105 J
【解析】
因为水的比热容比较大，即其吸热、放热能力都比较强，所以生活中常用水来做加热液或冷却液；质量为0.5kg的水温度从20℃升高到80℃,吸收的热量为Q=cm△t=4.2×103J/(kg·℃)×0.5kg×（80℃-20℃）=1.26×105 J。
12、垂直纸面向外
【解析】
由乙图知，导线中的电流从右到左，根据题中的方法，用右手握住直导线，让大拇指指向与直导线中电流的方向一致，则弯曲的四指所指方向即为磁场方向，所以直导线下方的磁场方向是垂直纸面向外，因小磁针静止时N极的指向为磁场方向，所以小磁针的N极垂直纸面向外。
13、0 15W
【解析】
根据题中“重力做的功是……，拉力做功功率是……”可知，本题考查功和功率的计算。根据做功的必要因素判断重力受否做功，根据计算拉力做功的功率。
【详解】
由题，物体在50N水平拉力作用下，沿水平地面做匀速直线运动，在重力的方向上没有通过距离，所以重力不做功，即重力所做的功是0J。
根据可得，拉力做功的功率：
。
14、（1）热传递；（2）2．1×101；（3）做功
【解析】
试题分析：利用电水壶烧水时，水从电热丝吸收热量，温度升高，是通过热传递方式改变水壶中水的内能；
水吸收的热量Q=cm△t=1．2×103 J/（kg•℃）×2kg×10℃=2．1×101 J；水沸腾后会顶起壶盖，此过程水蒸气的内能转化为机械能，与四冲程汽油机的做功冲程相似。
考点：热传递改变物体内能；热量的计算；内燃机的四个冲程
三、作图题（共7分）
15、
【解析】
由于跳伞运动员随降落伞一起竖直减速下落，所以，受到的拉力大于重力，过A点分别沿竖直向下和竖直向上的方向画出此时跳伞运动员受到拉力和重力的示意图，注意表示拉力的线段稍微长一些，如图所示：
16、
【解析】
阻力和阻力臂不变，根据杠杆的平衡条件可知动力臂越长，动力越小，O为支点，过O点作力F2的垂线即为F2的力臂L2，连接OA，然后过A点作垂直于OA、方向斜向上的最小作用力F1，如图所示：
17、
【解析】
家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
四、实验题（本大题共5小题，共20分）
18、电流表有示数 电压表有示数 电流表有示数 “A、B” 电压 8.9
【解析】
（1）①B.若灯短路，则电路中电流为零，电流表示数应为零；C.若灯被短接，则与其并联的电压表示数应为零；D.若滑动变阻器断路，则电路中电流为零，电流表示数应为零．
②灯的实际功率过小，所以推断为滑动变阻器接线柱同时接了下端，导致滑动变阻器滑片不起作用、电阻过最大，所以灯泡功率过小，看不出发光．
（2）因灯泡电压2.5V，正常发光时电阻约10Ω，则电路中电流约I===0.25A，所以电流表和电压表均使用小量程．按照图1电路图所示，从电源正极开始，逐个顺次连接各元件，电压表与灯泡并联．如图：
（3）①要使小灯泡正常发光，则应将小灯泡电压（即电压表示数）调为2.5V，操作时手移动滑动变阻器滑片，同时眼睛看着电压表，直到电压表示数显示2.5V时，停止移动滑片．此时灯泡正常发光．
②电压表、电流表使用的是小量程，电压表分度值为0.1V，电流表分度值为0.02A，所以由图中电压表、电流表示数得：U=2.5V、I=0.28A，则灯正常工作时的电阻为R===8.9Ω．
19、把指针调零 0.625 ＞
【解析】
（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是把指针调零；
（2）根据图C，灯在额定电压2.5V下工作的电流为0.25A，小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W；
（3）滑动变阻器电阻变小，由分压原理可知，变阻器两端电压减小，则灯泡两端电压增大，电流也增大，（由欧姆定律，总电阻变小），因灯丝温度升高，灯泡电阻变大；根据R＝R滑+R灯，只有当R滑的减小量大于R灯的增加量才会让总电阻变小，即△R1＞△R2。
20、37.9
【解析】由图可知，体温计的液柱在37～38℃之间，分度值为0.1℃，因此体温计的示数为37℃+9×0.1℃=37.9℃
21、用酒精灯外焰加热 在烧杯上加一个纸板 小明的水先沸腾 明的所用的水初温比小红的高
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，调节石棉网达到合适高度，目的是能够用酒精灯外焰加热；A点的小水珠，是水蒸发时的水蒸气液化成的，为了不影响读数，可以在烧杯上加一个纸板；
（2）由图乙是小明和小红根据实验数据绘制的水温随时间变化的图象知道，小明的水先沸腾，小明的所用的水初温比小红的高 。
22、运动状态 大小 方向 作用在同一直线上 乙 小卡片的重力可以忽略不计，它只受到两个力的作用
【解析】
根据题中“在“探究二力平衡的条件”的实验中”可知，本题探究二力平衡条件实验。根据二力平衡条件：大小相等、方向相反、在同一直线上、作用在同一物体上。对实验中各个环节进行分析，与原理相对照，完成实验探究。
【详解】
（1）图甲方案中，小车受到两个力的作用，研究对象是小车。观察小车在什么情况下处于平衡状态，即会保持运动状态不变。这是用于探究两个力的大小和方向对物体平衡的影响。
（2）把小卡片转过一个角度，两个力不在同一直线上，设计这一步骤的目的是为了探究二力平衡时，两个力必须满足的条件是作用在同一直线上。
（3）乙方案小卡片的重力小忽略不计，水平方向上只受两个力的作用。甲方案水平方向上还要考虑摩擦力。故乙方案对实验结论的影响小一些。
五、计算题（本大题共2小题，共13分）
23、（1）198V（2）见解析
【解析】
（1）灯丝的电阻：===484Ω。根据P=得，灯泡的实际电压：UL===198V；
（2）根据串联电路电压的规律知，电线上的电压：U线=U-UL=220V-198V=22V，因串联电路电流处处相等，根据P=UI知，输电线损耗的电功率P线与灯泡实际功率PL之比：=====1:9。
24、、； 3V、3V；、
【解析】
如图电路，只闭合时，两灯泡串联，电流表测电路中的电流；
因为串联电路中各处的电流相等，所以通过两灯泡和的电流均为；
当闭合和时，两灯泡并联，因为并联电路中各支路两端的电压相等，所以灯泡和两端的电压相等，都等于电源电压，
即：U=U1=U2=3V；
当闭合和时，两灯泡并联，电流表A测干路电流，电流表测支路电流，
由于并联电路干路中电流等于各支路中电流之和，电流表A的示数为，所以电流表量程为，分度值为，示数为，
即通过的电流为；
则通过的电流为：。
六、综合能力题（本大题共3小题，共18分）
25、（1）滑轮组小车C应向右，这是根据杆杆原理；（2）此过程中塔吊拉力对钢材所做的功是6×104J；
（3）则钢材上升过程中的速度是0.15m/s．
【解析】
试题分析：（1）起吊时应尽量使吊臂水平平衡，根据杠杆平衡原理F1L1=F2L2，左端下沉，应增加右端力和力臂的乘积，所以滑轮组小车应向右移动．
（2）由得，在上升过程中，移动的距离s=vt=0.5m/s×60s=30m，塔吊对钢材所做的功W1=Gh=2×103kg×30m=6×104J．
在水平移动的过程中，在拉力的方向上没有移动距离，不做功，W2=0J．
（3）配重的重力G=mg=5×103kg×10N/kg=5×104N，吊臂和平衡臂刚好处于水平平衡时，==1.25×104N，电动机转化为机械能为W=W×75%=10kW×75%=7.5kW=7500W，
由得，=0.15m/s．
答：（1）滑轮组小车C应向右，这是根据杆杆原理；（2）此过程中塔吊拉力对钢材所做的功是6×104J；
（3）则钢材上升过程中的速度是0.15m/s．
考点： 杠杆平衡条件的应用、功率的计算．
26、热胀冷缩 40Ω 87.5% 用电高峰期，由于干路电流增大，则导线的分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，所以加热时间会增加
【解析】
（1）物体具有热胀冷缩的性质；
（2）根据电功率的公式可得加热电阻R1的阻值；
（3）根据密度的公式得到水的质量，利用Q=cm△t求出吸收的热量；由转数和参数得到消耗的电能，然后利用效率的公式求得加热效率；
（4）用电高峰期时电路两端的电压会变低，使电热水器的实际功率变小，同样烧开一壶水的时间变长．
【详解】
（1）双金属片是利用物体具有热胀冷缩的性质制成的；
（2）由图甲可知，当S接A时，电路中只有R1工作，此时R1两端电压最大，其消耗的功率最大，电水壶处于加热状态，加热电阻R1的阻值：；
（3）水的质量为：m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
在1标准大气压下，水的沸点为100℃，则水吸收的热量为：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-25℃）=3.15×105J，
这次烧水中消耗的电能：，
此过程中电水壶的加热效率：；
（4）在家庭电路中，各用电器并联后再与干路的输电线串联，在用电高峰时，接入电路的用电器变多，由并联电路的电阻特点可知，并联后的总电阻变小，干路中的电流变大，输电导线有一定的电阻，由U线=IR线可知，干路电流增大时，输电导线分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，加热时间会增加．
27、近视镜 ﹣275 ABD
【解析】
（1）由材料中“凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数 “可知，这个同学配的眼镜是近视镜；由表格数据可知，其左眼所配镜片的焦度﹣2.75，则由文中信息可知，其左眼所配镜片的度数为：﹣2.75×100＝﹣275 度；
（2）AB、透镜的焦距 f 的长短标志着折光本领的大小，焦距越短，折光本领越大；因焦度： ，所以透镜的焦距越短，焦度越大，故 AB 正确；
C、由文中信息可知，眼镜片的度数，就是镜片的透镜焦度乘以 100 的值，所以透镜的焦距越长，折光本领越小，透镜的焦度越小，镜片的度数越低，故错误；
D、透镜的焦度越大，镜片的度数越高，故正确．
区间
AB
BO
OC
CD
距离
1m
1m
1.5m
2.5m
耗时
1s
1s
1s
1s
最大容量
1L
额定电压
220V
频率
50 Hz
额定加热功率
1210W
远用
球镜（S）
柱镜（C）
轴位（A）
矫正视力（V
远用瞳孔距离（PD）65mm
右眼（R）
﹣1.75
﹣0.50
180
1.0
左眼（L）
﹣2.75
1.0
