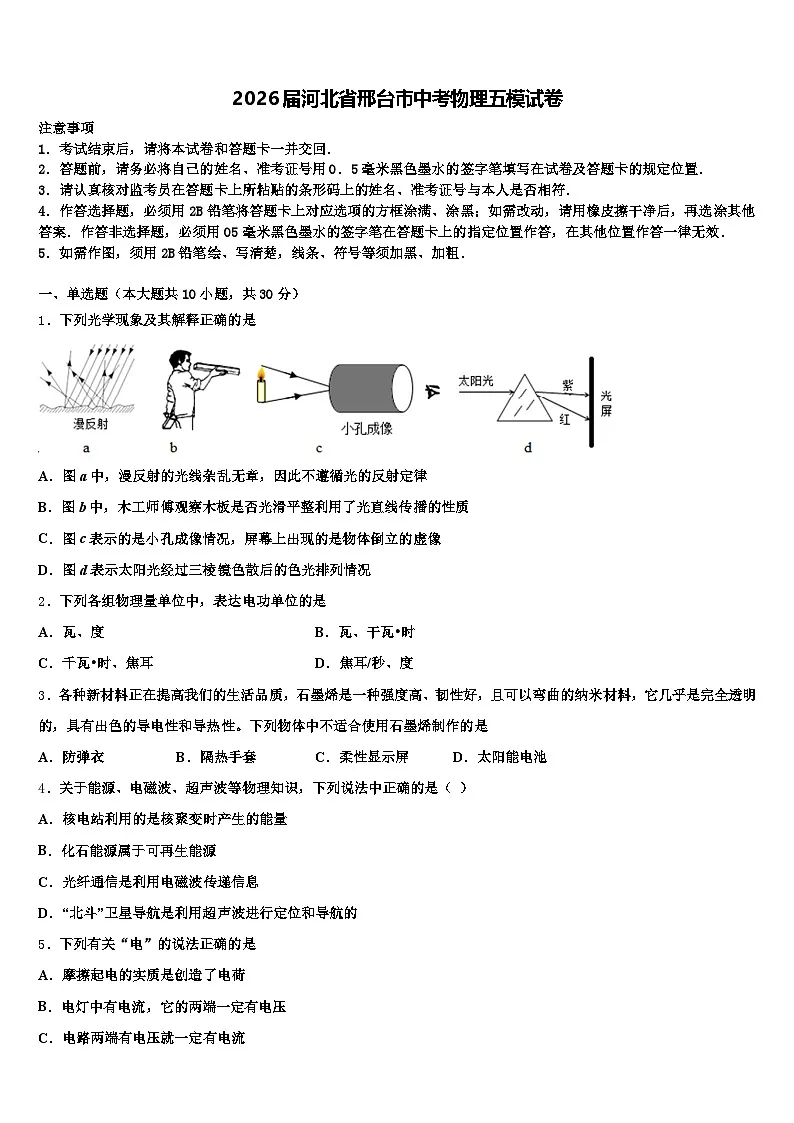

2026届河北省邢台市中考物理五模试卷（含答案解析）

这是一份2026届河北省邢台市中考物理五模试卷（含答案解析），共16页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．下列光学现象及其解释正确的是
A．图a中，漫反射的光线杂乱无章，因此不遵循光的反射定律
B．图b中，木工师傅观察木板是否光滑平整利用了光直线传播的性质
C．图c表示的是小孔成像情况，屏幕上出现的是物体倒立的虚像
D．图d表示太阳光经过三棱镜色散后的色光排列情况
2．下列各组物理量单位中，表达电功单位的是
A．瓦、度B．瓦、干瓦•时
C．千瓦•时、焦耳D．焦耳/秒、度
3．各种新材料正在提高我们的生活品质，石墨烯是一种强度高、韧性好，且可以弯曲的纳米材料，它几乎是完全透明的，具有出色的导电性和导热性。下列物体中不适合使用石墨烯制作的是
A．防弹衣B．隔热手套C．柔性显示屏D．太阳能电池
4．关于能源、电磁波、超声波等物理知识，下列说法中正确的是（ ）
A．核电站利用的是核聚变时产生的能量
B．化石能源属于可再生能源
C．光纤通信是利用电磁波传递信息
D．“北斗”卫星导航是利用超声波进行定位和导航的
5．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流

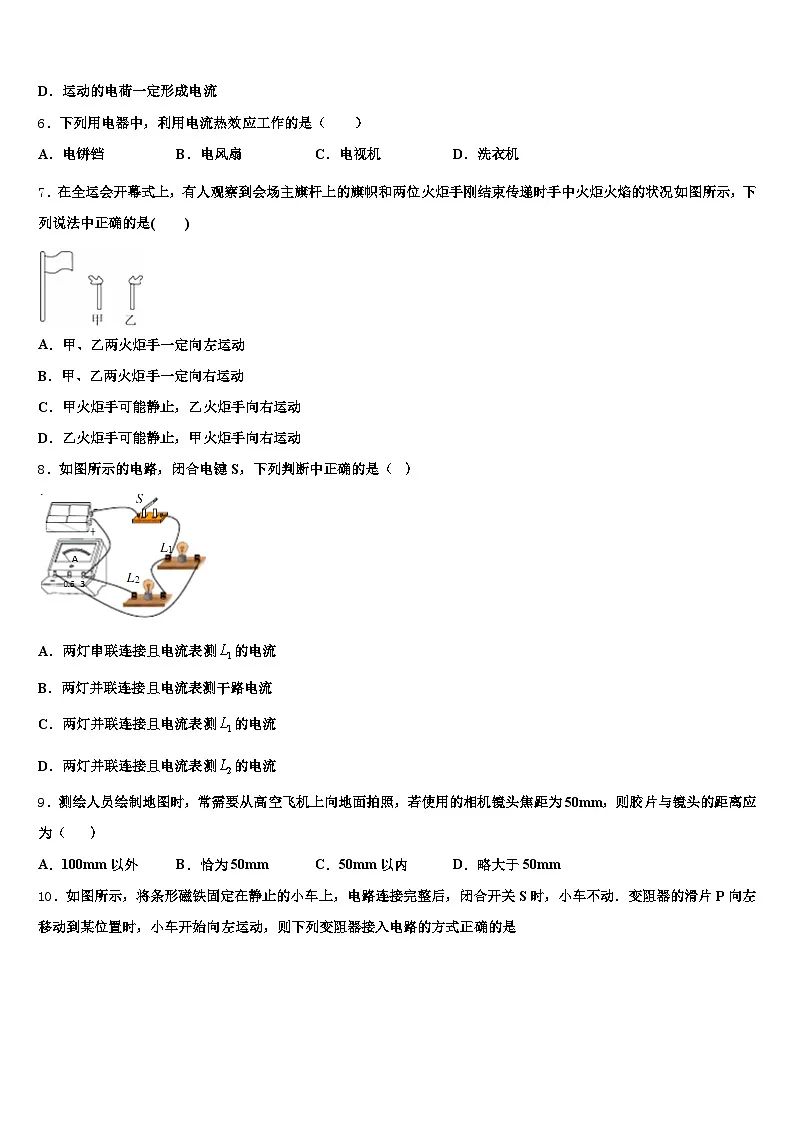

6．下列用电器中，利用电流热效应工作的是（ ）
A．电饼铛B．电风扇C．电视机D．洗衣机
7．在全运会开幕式上，有人观察到会场主旗杆上的旗帜和两位火炬手刚结束传递时手中火炬火焰的状况如图所示，下列说法中正确的是( )
A．甲、乙两火炬手一定向左运动
B．甲、乙两火炬手一定向右运动
C．甲火炬手可能静止，乙火炬手向右运动
D．乙火炬手可能静止，甲火炬手向右运动
8．如图所示的电路，闭合电键S，下列判断中正确的是（ ）
A．两灯串联连接且电流表测的电流
B．两灯并联连接且电流表测干路电流
C．两灯并联连接且电流表测的电流
D．两灯并联连接且电流表测的电流
9．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外B．恰为50mmC．50mm以内D．略大于50mm

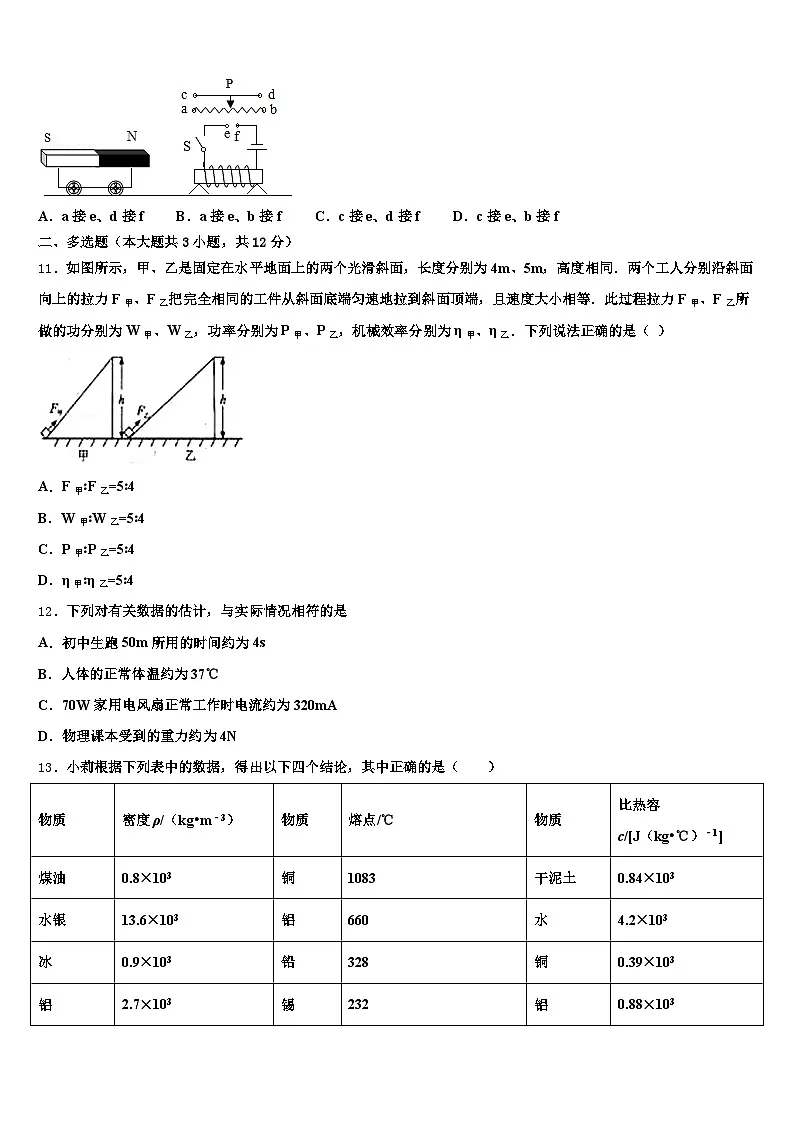

10．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动．变阻器的滑片P向左移动到某位置时，小车开始向左运动，则下列变阻器接入电路的方式正确的是
A．a接e、d接fB．a接e、b接fC．c接e、d接fD．c接e、b接f
二、多选题（本大题共3小题，共12分）
11．如图所示，甲、乙是固定在水平地面上的两个光滑斜面，长度分别为4m、5m，高度相同．两个工人分别沿斜面向上的拉力F甲、F乙把完全相同的工件从斜面底端匀速地拉到斜面顶端，且速度大小相等．此过程拉力F甲、F乙所做的功分别为W甲、W乙，功率分别为P甲、P乙，机械效率分别为η甲、η乙．下列说法正确的是（ ）
A．F甲∶F乙=5∶4
B．W甲∶W乙=5∶4
C．P甲∶P乙=5∶4
D．η甲∶η乙=5∶4
12．下列对有关数据的估计，与实际情况相符的是
A．初中生跑50m所用的时间约为4s
B．人体的正常体温约为37℃
C．70W家用电风扇正常工作时电流约为320mA
D．物理课本受到的重力约为4N
13．小莉根据下列表中的数据，得出以下四个结论，其中正确的是（ ）
A．固体的密度大于液体的密度
B．质量相等的铝块和冰块，冰块的体积是铝块的3倍
C．用来熔化铜的器皿可以用铝制成
D．质量相等的干泥土和水，升高相同的温度，水吸收的热量较多
三、填空题（本大题共5小题，共10分）
14．甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是_______，将它们并联在电路中，产生热量较多的是_____（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______．
15．有的动物的生存能力十分独特，也蕴含着深刻的物理道理．壁虎是攀爬高手，即使在竖直的平板玻璃上也不会掉下来．原来壁虎的脚上都有吸盘，在玻璃板上时排出吸盘内的空气，利用_______将它压在玻璃板上；蝙蝠尽管视觉很差，却可以在黑夜中飞来飞去，他是利用______导航的；蛇在地上蠕动，是通过肌肉收缩贮存_________势能，在舒张的时候转化为它前进的_________能．
16．2019年3月31日，上海拨通首个5G手机通话，通过手机不但能听到对方的声音，还可以看到对方的图像，这些声音、图像信息是通过_________波传递的；电闪雷鸣时，我们总是先看到闪电后听到雷声，说明光速比声速___________（选填“大”或“小”）.
17．电冰箱所用的制冷物质既容易_____和_____（填物态变化）。记忆合金的主要成分是_____。
18．2017年4月，天舟一号与在轨道的天宫二号空间实验室成功进行首次交会对接，形成组合体（如图），此时以天舟一号为参照物，天宫二号是_____的；天舟一号的电池板利用的电池板利用的太阳能属于_____（填“可再生”或“不可再生”）能源．
四、计算题（本大题共3小题，共29分）
19．美国建筑师凯文朔普费尔设计出了一种能漂浮在水中的城市（如图所示），漂浮城市装有动力装置，可以移动．该漂浮城市三角形建筑的主体结构是中空的，强风能从中通过，可以确保当飓风来临时，把飓风对建筑的破坏降至最低．该漂浮城市可容纳4万多居民．酒店、商店只要是普通城市有的，这里都一应俱全．漂浮城市的表面安装有太阳能电池板，接收太阳能的功率为8.0×108W，请回答下列问题：
①假如某班级有50位中学生（每位同学体重约50kg）从岸上进入漂浮城市参观，则漂浮城市受到的浮力约增加多少N．
②若电池板吸收的太阳能只用来提供推动漂浮城市前进所需的能量，漂浮城市在平静的水面上沿直线运动，运动过程中受到的阻力不变．从某一时刻开始，漂浮城市受到水平方向的牵引力F随运动时间t的变化关系如下图甲所示，漂浮城市的运动速度与时间t的关系如下图乙所示．则漂浮城市运动到第25s时受到的阻力为多少N？从第50s到100s内牵引力做的功为多少J．
③漂浮城市在匀速运动过程中，太阳能转化为机械能的效率为多少？
20．在5秒内物体在20牛的拉力作用下沿拉力方向匀速前进了30米．求此过程中
①拉力做的功W；
②拉力的功率P．
21．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3(假设天然气完全燃烧)。已知水的比热容为4.2×103J/(kg·℃)，天然气的热值为3.2×107J/m3。求：天然气完全燃烧放出的热量；水吸收的热量；该热水器工作时的效率。
五、作图题（本大题共2小题，共4分）
22．木块从斜面上滑下，然后在粗糙水平面上滑动，画出木块在水平面上的受力情况。
23．如图所示，太阳光跟地面成60°角，晓彤想用一个平面镜把太阳光竖直反射到井底，请画出平面镜的位置。
六、实验探究题（本大题共3小题，共15分）
24． “测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将图乙中的实物连接完整。
（________）
（2）现有滑动变阻器R1（5Ω0.3A）和R2（50Ω1A），实验时应选用滑动变阻器_____；
（3）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是_____（填序号）；
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为_____W；
（5）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压不成正比，这是因为_____。
25．小谢同学利用电源、电压表，电流表、导线、开关、标有“10Ω 1A”的滑动变阻器和三个定值电阻（5Ω、10Ω、20Ω）等器材“探究电流与电阻的关系”．
（1）如图甲是小谢连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；
（____________）
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是_____．
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，其示数为_____A；
（4）把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持_____V不变，该实验得出的结论是：_____；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1
②_____
③未知电阻Rx＝_____（用已知量和测量量的符号表示）．
26．在“测量物质的密度”实验中：
用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为_____g．用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为_____cm1．计算出金属块密度ρ＝_____g/cm1．实验中所用细线会对测量结果造成一定误差，导致所测密度值_____（偏大/偏小）．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
（1）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射；
（2）光在同一均匀介质中沿直线传播，排直队、瞄准时“三点一线”都是利用了光的直线传播；
（3）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（4）太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的．
【详解】
A、漫反射和镜面反射都遵循光的反射定律，该选项说法不正确；
B、木工师傅用一只眼睛沿着棱的方向看过去，能看到另一端，就说明木板的棱是直的，这是利用光的直线传播原理，该选项说法正确；
C、小孔成像，是光的直线传播原理形成的，成的是倒立的实像，该选项说法不正确；
D、太阳光通过三棱镜后，被分解成各种颜色的光，在白屏上形成一条彩色的光带，因为这条彩色的光带颜色依次是红、橙、黄、绿、蓝、靛、紫，最上面是红光，最下面的为紫光，该选项说法不正确．
故选B．
2、C
【解析】
在物理学中，
电能的基本单位是焦耳，符号是J；常用单位是千瓦时，也叫度，符号是kW•h；
故选C．
3、B
【解析】
由材料可知石墨烯具有坚硬、透明、导电性、导热性等物理性质；
A、防弹衣要求强度高、富有弹性，石墨烯的强度高、韧性好，适合做防弹衣材料，故A不符合题意；
B、隔热手套要求导热性能差，而石墨烯具有优良的导电性和导热性，不适合做保温隔热材料，故B符合题意；
C、石墨烯是可弯曲的纳米材料，可以制作柔性显示屏，故C不符合题意；
D、石墨烯可用于制造更耐热的太阳能电池，故D不符合题意。
4、C
【解析】
本题考查核能；电磁波的传播；光纤通信；能源的分类
【详解】
A．核电站是利用核裂变来释放能量的，不是利用核聚变．故A错误；
B．化石能源在地球上的储量是有限的，利用之后无法再生，属于不可再生能源，故B错误；
C．光纤通信是利用光波在光导纤维中传输信息的一种通信方式，光就是一种电磁波，故C正确；
D．电磁波能在真空中传播，卫星导航是利用电磁波进行定位和导航的，故D错误．
5、B
【解析】
摩擦起电的实质是电子从一个物体转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电，所以此过程不是创造了电荷，故A错误；电路中有电流的条件是：电路两端有电压且电路闭合，故B正确；电路中有电压且电路闭合，电路中才会有电流，所以，电路中若有电压电路，但不是通路则会没有电流，故C错误；只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误，故选B．
6、A
【解析】
A．电饼铛工作时，电能转化为内能，是利用了电流的热效应来工作的，故A符合题意；
B．电风扇工作时，主要将电能转化为机械能，不是利用了电流的热效应来工作的，故B不合题意；
C．电视机工作时，主要将电能转化为光和声音，不是利用了电流的热效应来工作的，故C不合题意；
D．洗衣机工作时，主要将电能转化为机械能，不是利用了电流的热效应来工作的，故D不合题意．
7、D
【解析】
AC．由图可知，主旗杆上的旗帜向右飘，说明风相对于地面一定向右吹；甲的火焰向左偏，说明甲火炬手一定向右运动，并且甲运动的速度大于风的速度，故AC错误；
BD．乙的火焰向右偏，乙火炬手可以静止，可以向左运动，还可以向右运动但是速度必须小于风的速度，故B错误，D正确．
8、C
【解析】
由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极．所以电路中有两条电流路径,故灯L1、L2并联；故A选项错误；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，故B选项错误，C. 选项正确．
9、D
【解析】
根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D．
本题考查的是凸透镜的成像规律及应用，需要熟记凸透镜成像的三种情况：u＞2f时，成倒立、缩小的实像，应用于照相机，2f＞v＞f；2f＞u＞f时，成倒立、放大的实像，应用于投影仪，v＞2f；u＜f时，成正立、放大的虚像，应用于放大镜．
10、A
【解析】
根据安培定则，同名磁极相互排斥，欧姆定律以及滑动变阻器的使用即可答题．
【详解】
根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥；当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法，一上一下可知，a接e、d接f，如图所示：
故选A．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
由于斜面是光滑的，没有摩擦力，所以在拉物体的时候没有额外功，所以有用功等于总功，即W有=W总．
两个斜面的高度相同，物体的质量相同，根据W有=mgh，得有用功相同，则总功相同，即W甲=W乙．
【详解】
A． 设W甲=W，则W乙=W，根据W总=Fs，得：F甲==，F乙==，故F甲:F乙=5:4，故A正确；
B．由W甲=W乙得：W甲∶W乙=1∶1，故B错；
C．由公式P= Fv，由于沿丙斜面拉物体的速度大小相等，所以P甲:P乙=F甲:F乙=5∶4，故C正确；
D．由于W有=W总，根据机械效率定义式：η= ，得：η甲∶η乙=1∶1，故D错；
12、BCD
【解析】
A、初中生50m跑的时间一般在8s左右。故A不符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小。故B符合实际；
C、电风扇额定电压为220V，70W电风扇正常工作时电流约为，故C符合实际；
D、物理课本的质量在400g＝0.4kg左右，受到的重力在G＝mg＝0.4kg×10N/kg＝4N左右。故D符合实际。
13、BD
【解析】
A．水银的密度为13.6×103kg/m3，铝的密度为2.7×103kg/m3，水银这种液体的密度就大于固体的密度，故A错；
B．冰的密度为0.9×103kg/m3，铝的密度为2.7×103kg/m3，冰的密度是铝的，由密度公式ρ＝可得V＝，所以，质量相等的铝和冰，冰块的体积是铝块的3倍，故B正确；
C．铜的熔点是1083℃，铝的熔点是660℃，若用铝做熔化铜的器皿，铜还没有达到熔点，器皿（铝）就熔化、漏了，不可行，故C错；
D．质量相等的水和干泥土，升高相同的温度，水的比热容比干泥土的大，由Q吸＝cm△t可知水吸收的热量多，故D正确。
三、填空题（本大题共5小题，共10分）
14、甲 乙 111：1
【解析】
[1]由P=得，电炉的电阻R=，因为甲、乙两只电炉的额定电压相同，额定功率P甲＜P乙，所以甲、乙两只电炉的电阻：R甲＞R乙，又因为串联电路中的电流处处相等，即通过甲、乙两只电炉的电流：I甲=I乙，根据Q=I2Rt可知，在相同时间内产生的热量Q甲＞Q乙，故串联时产生热量较大的是甲；
[2]将它们并联在220V电路上，根据并联电路中各支路两端的电压相等，即U甲=U乙=220V，则两电炉的实际功率等于额定功率，即：P甲=500W；P乙=1000W，根据Q=W=Pt可知，在相同时间内产生的热量Q甲＜Q乙，故并联时产生热量较大的是乙；
[3]甲电炉的电阻为R甲===96.8Ω，乙电炉的电阻为R乙===48.4Ω，串联在220V电路中甲消耗的实际功率为P实甲=I实2R甲=（）2×R甲=（）2×96.8Ω≈222W；当甲电炉并联在220V电路中，P实甲′=P额甲=500W，所以两种情况下甲消耗的功率之比为P实甲：P实甲′=222W：500W=111：1．
15、大气压 超声波 弹性 动
【解析】
壁虎的脚掌上有许多“吸盘”，排出里面的空气，在大气压的作用下就可以紧紧地压在玻璃上而不会掉下来；蝙蝠依靠发出的超声波再反弹过来而在大脑中形成物体的形状来判断物体，所以它们可以在夜晚飞行；蛇在地上蠕动，肌肉收缩，发生弹性形变，贮存弹性势能，在舒张的时候，恢复原状，其弹性势能转化为动能使蛇前进．
16、电磁 大
【解析】
手机是靠发射和接收电磁波来进行信息传递的，所以这些声音、图象信息是通过电磁波来传递的；闪电和打雷总是同时发生的，但由于光在空气中的传播速度要远远大于声音的传播速度，所以我们总是先看见闪电后听到雷声．
17、液化 汽化 镍和钛
【解析】
冰箱的原理就是利用氟利昂一类容易汽化和液化的制冷物质，汽化要吸热而液化要放热，从而将冰箱内部的热量搬运到冰箱的外部，起到制冷的目的。记忆合金的主要成分是镍和钛。
18、静止 可再生
【解析】
“天舟一号”飞船与“天宫二号”实现成功对接后，保持相对静止，以对方为参照物，两者都是静止的，所以，此时以天舟一号为参照物，天宫二号是静止的；
太阳能可以源源不断地从自然界获得，太阳能属于可再生能源．
四、计算题（本大题共3小题，共29分）
19、①2.5×1．②8×108， 2×1010；③50%．
【解析】
①因为漂浮城市漂浮在水面上，所以漂浮城市增加的浮力等于50位中学生的重力，△F浮＝50G＝50mg＝50×50kg×10N/kg＝2.5×1N；
②从速度v与时间t图象乙上看出，50s到100s时物体做匀速直线运动，物体处于平衡状态，物体所受到的阻力与牵引力大小相等，从F﹣t图象甲可知，50s到100s时，牵引力F＝8×108N，因为在整个运动过程中，阻力大小不变，所以漂浮城市运动到第25s时受到的阻力为8×108N；由v﹣t图象乙可知，50s到100s时物体做匀速直线运动，v＝0.5m/s，而t＝100s﹣50s＝50s，牵引力F做的功为：W＝Fs＝Fvt＝8×108N×0.5m/s×50s＝2×1010J．
③漂浮城市在匀速运动过程中，太阳能转化为机械能的效率：η＝＝＝＝＝×100%＝50%．
20、①600J②120W
【解析】
解：①拉力做的功：W=Fs=20N×30m=600J；
②拉力的功率：P===120W．
21、 (1) 3.2×107J；(2) 1.26×107J；(3) 39.4%。
【解析】
（1）天然气完全燃烧放出的热量：
Q放=Vq=1m3×3.2×107J/m3=3.2×107J；
（2）水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J；
（3）燃气灶的效率：
．
答：（1）天然气完全燃烧放出的热量为3.2×107J；
（2）水吸收的热量为1.26×107J；
（3）该热水器工作时的效率是39.4%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
地球附近的物体均受到重力作用，作用点在重心，重心为木块的几何中心，过重心作竖直向下的重力，并标出符号为G；由于木块压水平面，故受到一个竖直向上的支持力，大小等于重力，过重心作竖直向上的支持力，并标出符号F；在水平方向上，物体向右运动时，受到水平向左的摩擦力作用，作水平向左的摩擦力即可。
23、
【解析】
由题知，反射光线是竖直向下的，由此先画出反射光线；过入射点作入射光线与反射光线夹角的角平分线（即法线），再过入射点作垂直于法线的直线，得出平面镜的位置。因入射光线与水平面成60∘角，而反射光线又竖直射入井底，所以入射光线与反射光线的夹角为90゜+60゜=150゜，则反射角等于入射角等于×150゜=75゜。
六、实验探究题（本大题共3小题，共15分）
24、 R2 C 0.95 小灯泡的电阻随温度的升高而增大
【解析】
（1）小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
（2）由图丁知，灯在额定电压下的电流大于0.3A，故选用滑动变阻器R2（50Ω 1A）；
（3）闭合开关后，电流表和电压表均有示数，则电路为通路，小明发现小灯泡不亮，故电路中的电流过小，接下来他首先应该操作的是：移动滑动变阻器的滑片，观察小灯泡是否发光，选C；
（4）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，电流表表选用小量程，分度值为0.02A，电流为0.38A，则小灯泡的额定功率为：
P＝UI＝2.5V×0.38A＝0.95W；
（5）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压不成正比，这是因为小灯泡的电阻随温度的升高而增大。
25、 R断路 0.4 2 电压不变时，电流与电阻成反比 只闭合S，读出电流表示数I2
【解析】
（1）原电路中，电压表电流表串联后再与R并联是错误的，电流表应与R串联，电压表与R并联，改正后如下所示：
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是R断路；
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.4A；
（4）在（3）中，由欧姆定律，电阻的电压为：
U＝IR＝0.4A×5Ω＝2V，研究电流与电阻关系时，要控制电阻的电压不变，故把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持2V不变，该实验得出的结论是：电压不变时，电流与电阻成反比；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1；
②只闭合S，读出电流表示数I2；
③在①中，电流表测两电阻并联的电流；在②中电流表测待测电阻的电流，根据并联电路各支路互不影响，故通过R0的电流为：
I0＝I1﹣I2；
由欧姆定律，定值电阻的电压，即电源电压：
U＝I0R0＝（I1﹣I2）R0；
未知电阻：
Rx＝＝．
26、27 10 2.7 偏小
【解析】
（1）如图甲所示，本游码标尺的分度值是0.2g，零件的质量：m20g5g2g27g；（2）图乙中水的体积V水20cm1,水和零件的总体积V总10cm1,则零件的体积VV总−V水10cm1−20cm110cm1，(1)零件的密度：ρ2.7g/cm1（4）由于细线浸在水中占据一定的空间，测得的体积偏大，根据公式ρ可知所测密度值偏小．
物质
密度ρ/（kg•m﹣3）
物质
熔点/℃
物质
比热容
c/[J（kg•℃）﹣1]
煤油
0.8×103
铜
1083
干泥土
0.84×103
水银
13.6×103
铝
660
水
4.2×103
冰
0.9×103
铅
328
铜
0.39×103
铝
2.7×103
锡
232
铝
0.88×103
