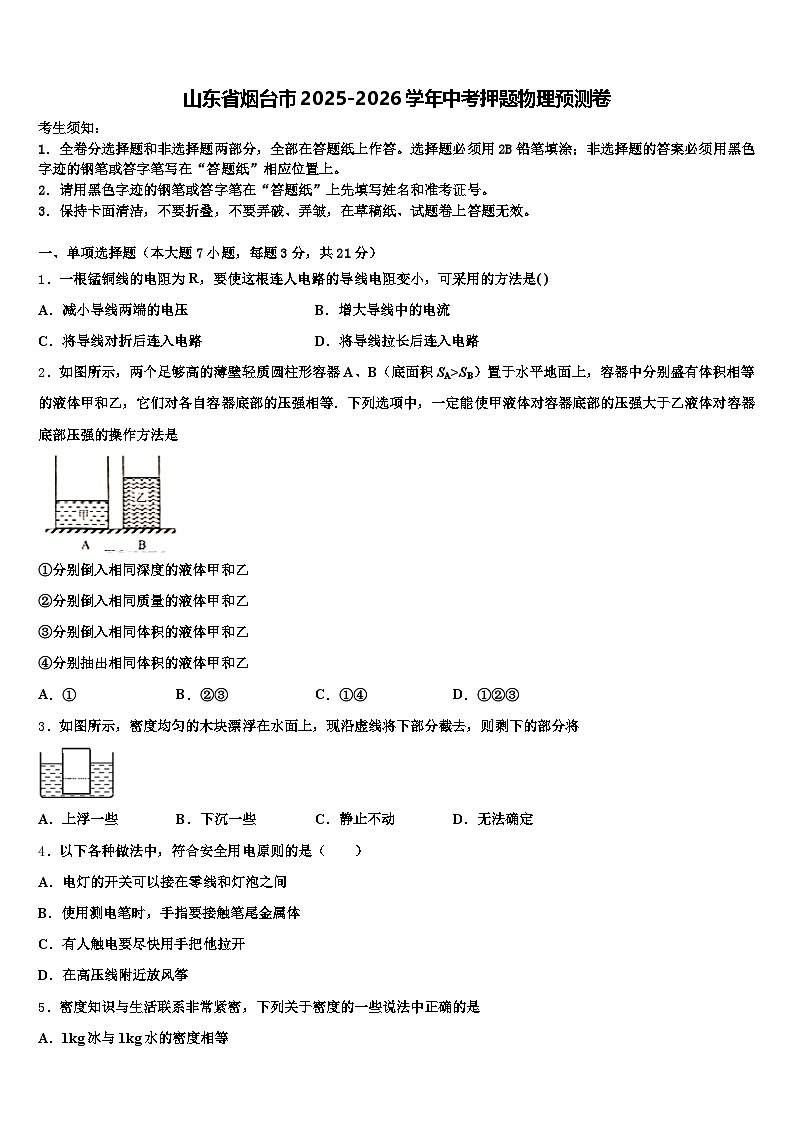

山东省烟台市2025-2026学年中考押题物理预测卷（含答案解析）

这是一份山东省烟台市2025-2026学年中考押题物理预测卷（含答案解析），共20页。试卷主要包含了下列说法正确的是，如图，物体的直径为_____m等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．一根锰铜线的电阻为R，要使这根连人电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压B．增大导线中的电流
C．将导线对折后连入电路D．将导线拉长后连入电路
2．如图所示，两个足够高的薄壁轻质圆柱形容器A、B（底面积SA>SB）置于水平地面上，容器中分别盛有体积相等的液体甲和乙，它们对各自容器底部的压强相等．下列选项中，一定能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是
①分别倒入相同深度的液体甲和乙
②分别倒入相同质量的液体甲和乙
③分别倒入相同体积的液体甲和乙
④分别抽出相同体积的液体甲和乙
A．①B．②③C．①④D．①②③
3．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将
A．上浮一些B．下沉一些C．静止不动D．无法确定
4．以下各种做法中，符合安全用电原则的是（ ）
A．电灯的开关可以接在零线和灯泡之间
B．使用测电笔时，手指要接触笔尾金属体
C．有人触电要尽快用手把他拉开
D．在高压线附近放风筝

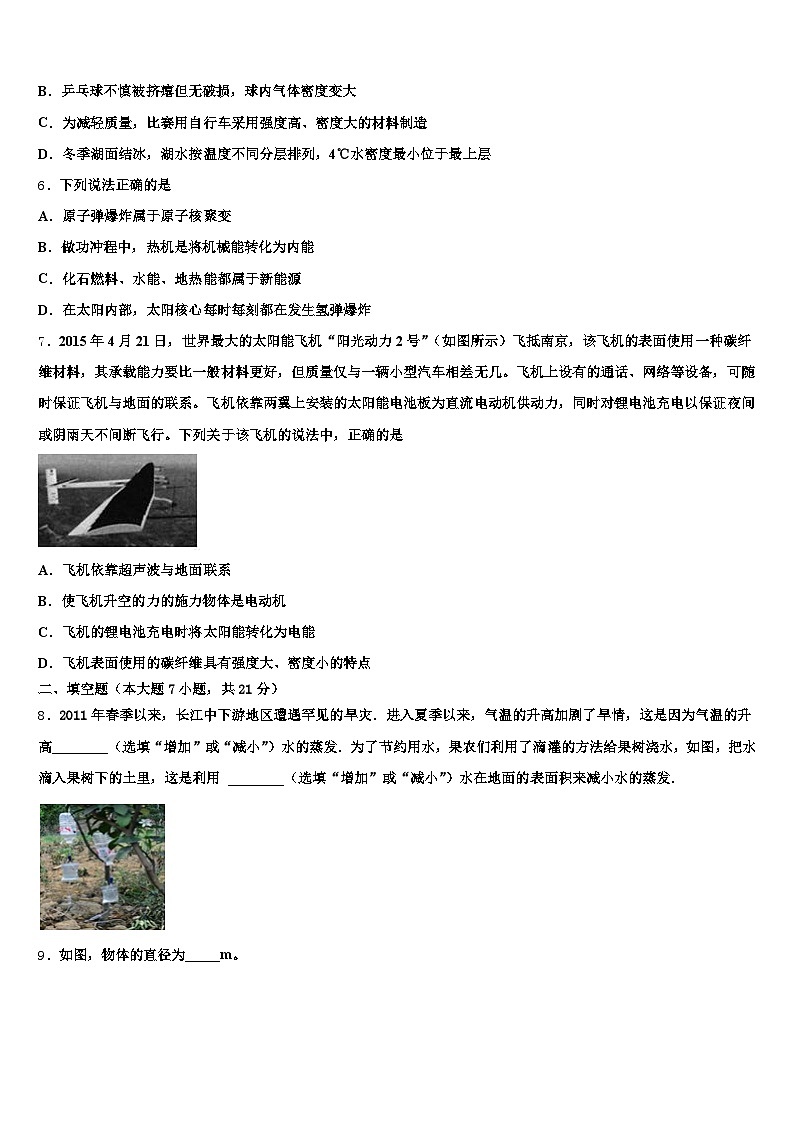

5．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是
A．1kg冰与1kg水的密度相等
B．乒乓球不慎被挤瘪但无破损，球内气体密度变大
C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造
D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层
6．下列说法正确的是
A．原子弹爆炸属于原子核聚变
B．做功冲程中，热机是将机械能转化为内能
C．化石燃料、水能、地热能都属于新能源
D．在太阳内部，太阳核心每时每刻都在发生氢弹爆炸
7．2015年4月21日，世界最大的太阳能飞机“阳光动力2号”（如图所示）飞抵南京，该飞机的表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几。飞机上设有的通话、网络等设备，可随时保证飞机与地面的联系。飞机依靠两翼上安装的太阳能电池板为直流电动机供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行。下列关于该飞机的说法中，正确的是
A．飞机依靠超声波与地面联系
B．使飞机升空的力的施力物体是电动机
C．飞机的锂电池充电时将太阳能转化为电能
D．飞机表面使用的碳纤维具有强度大、密度小的特点
二、填空题（本大题7小题，共21分）
8．2011年春季以来，长江中下游地区遭遇罕见的旱灾．进入夏季以来，气温的升高加剧了旱情，这是因为气温的升高________（选填“增加”或“减小”）水的蒸发．为了节约用水，果农们利用了滴灌的方法给果树浇水，如图，把水滴入果树下的土里，这是利用 ________（选填“增加”或“减小”）水在地面的表面积来减小水的蒸发．

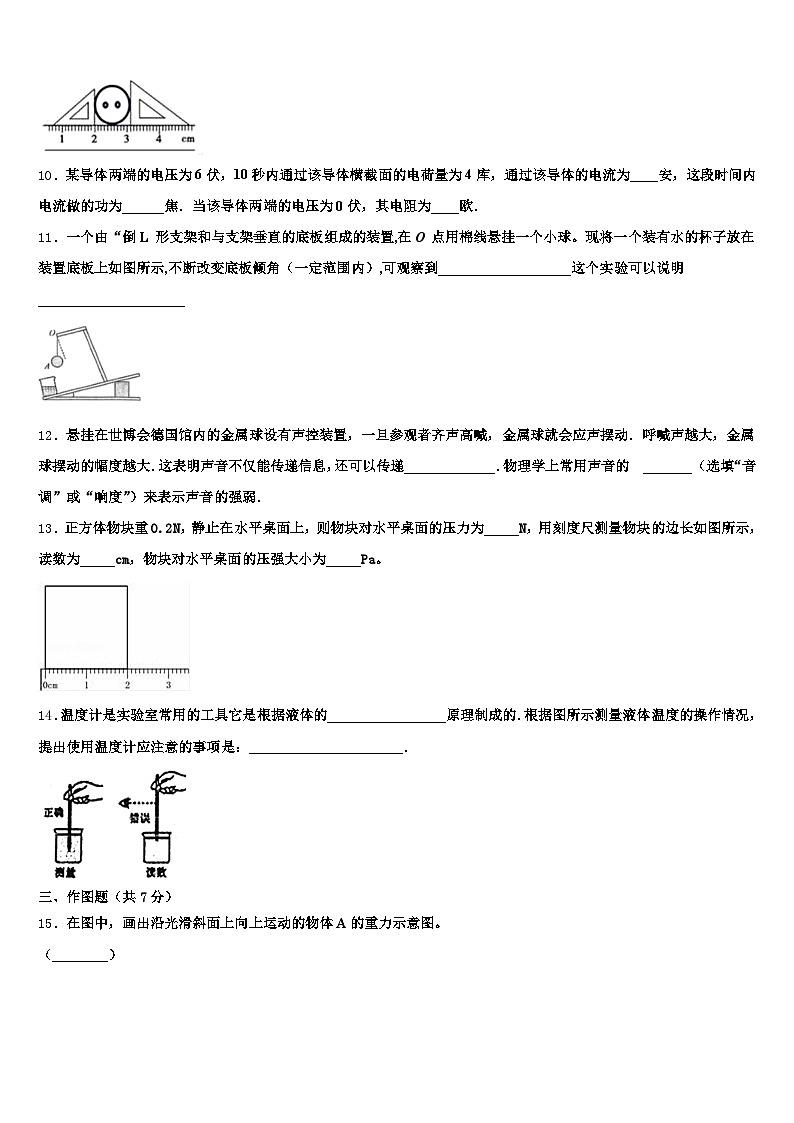

9．如图，物体的直径为_____m。
10．某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为4库，通过该导体的电流为____安，这段时间内电流做的功为______焦．当该导体两端的电压为0伏，其电阻为____欧．
11．一个由“倒L 形支架和与支架垂直的底板组成的装置,在O 点用棉线悬挂一个小球。现将一个装有水的杯子放在装置底板上如图所示,不断改变底板倾角（一定范围内）,可观察到___________________这个实验可以说明_____________________
12．悬挂在世博会德国馆内的金属球设有声控装置，一旦参观者齐声高喊，金属球就会应声摆动．呼喊声越大，金属球摆动的幅度越大．这表明声音不仅能传递信息，还可以传递_____________．物理学上常用声音的 _______（选填“音调”或“响度”）来表示声音的强弱．
13．正方体物块重0.2N，静止在水平桌面上，则物块对水平桌面的压力为_____N，用刻度尺测量物块的边长如图所示，读数为_____cm，物块对水平桌面的压强大小为_____Pa。
14．温度计是实验室常用的工具它是根据液体的_________________原理制成的．根据图所示测量液体温度的操作情况，提出使用温度计应注意的事项是：______________________．
三、作图题（共7分）
15．在图中，画出沿光滑斜面上向上运动的物体A的重力示意图。
（________）
16．电磁联系
探究通电直导线周围的磁场分布情况
小明找来小磁针、铁屑、硬纸板等，做了如图所示的实验．观察实验结果他发现，直导线周围的磁场是以导线为圆心的同心圆圈．请仿照图中小磁针的画法，在图中A点处画出小磁针静止时指向，并标出其N极．请你根据如图中通电导线周围磁场的分布情况，判断如图中的导线通电时小磁针N极将_____．（转向纸内\转向纸外\保持静止）
17．如下左图所示，一束光从空气斜射向水面，入射光线及法线已画出．请作出这条入射光线的反射光线和折射光线；如下右图所示，物体A在光滑斜面上自由滑下，请画出物体A所受重力的示意图．
四、实验题（本大题共5小题，共20分）
18．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔线代替导线，在图甲中把电路连接完整___________
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．
19．小萃同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表（0〜0. 6A、0〜3A）、电圧表（0〜3V、0〜15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干，根据图甲所示的电路图进行实验.
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整.
（___________）
（2）连接电路前，发现电流表指针如图丙所示，则接下来应_______________；连接好电路闭合开关前，滑动变阻器滑片P应处于____________（选填“A”或“B”）端.
（3）开关闭合，发现电流表无示数，电压表指针有明显偏转，原因可能是_______________.
A．电阻R短路 B．电阻R断路 C．滑动变阻器短路 D．滑动变阻器断路
（4）实验记录的多组数据如表所示. 分析数据可得出结论：当电阻一定时，通过导体中的电流与电压成____________比.
（5）善于思考的小雪用图甲电路测未知电阻Rx的阻值，她用Rx替换了定值电阻R. 连接好电路闭合开关后，把滑动变阻器滑片滑到阻值最大的地方，观察电压表读数如图丁所示为____________V，然后他将滑动变阻器滑片移动至中点位置，观察到电压表示数增大至2. 4V，则未知电阻Rx的阻值为____Ω。
20．如图所示，在探究摩擦力大小的影响因素的实验中，将木块置于水平桌面上，用弹簧测 力计沿水平方向拉木块，木块的运动状态和弹簧测力计的示数如上表所示（每次木块与桌面 的接触面粗糙程度相同，对桌面的压力相同）．由表可知，在第一次实验中，木块受到的摩 擦力的大小为_____N；在第二次实验中，木块受到的滑动摩擦力的大小为_____N； 在第三次实验中，木块受到的滑动摩擦力_____（大于/小于/等于）第二次实验中木块受 到的滑动摩擦力．
21．某实验小组要用“伏安法”测量一个用电器L的额定功率（额定电压为10V、额定功率在之间），实验室有下列器材可供选用：
电源：（电压为3V）；（电压为15V）
电流表：（量程）；（量程）
电压表：（量程为）；（量程为）
滑动变阻器：（阻值范围）；（阻值范围）
开关一个，导线若干
为使测量尽可能准确、方便，请回答：滑动变阻器应该选择_____（填“”或“”）.若提供的电流表都坏了，但又找到一个阻值合适的定值电阻，开关若干，请你：（要求电路不可重组）
①画出实验电路图；
②写出实验步骤及所需测量的物理量_____；
③写出额定功率的表达式_____（用已知量和测量量表示）.
22．在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V．
(1)请在图甲中用笔画线代替导线，完成电路连接．
（_______）
（2）闭合开关，在将滑动变阻器的滑片从一端缓慢移到另一端的过程中，发现电压表示数U与滑片移动距离x的关系如图乙所示，电压调节非常不方便，这是由于选用了____ (选填“A”或“B”)滑动变阻器．
可供选用的滑动变阻器:
滑动变阻器A(阻值范围0-500Ω，滑片行程10cm)；
滑动变阻器B(阻值范围0-50Ω，滑片行程10cm)．
（3）换用了另一个滑动变阻器并接通电路后，移动滑片位置，当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡额定功率为____W．
（4）小明想换用其他规格的小灯泡再做该实验，但他却操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出后电压表、电流表的示数变化情况是____．
（5）实验中刚刚测完上述（4）中的一个数据，电流表突然损坏了．他们找到了一个阻值为10Ω的定值电阻R0和一个单刀双掷开关并设计出电路图（如图丁），重新进行了测量．请完成以下步骤：
步骤一：S2与接线柱1接通，闭合S1，调节滑动变阻器滑片，使电压表示数为____；
步骤二：保持滑动变阻器阻值____（选填“变大”、“不变”、“变小”），将S2改与接线柱2接通，读取电压表读数UR；
步骤三：断开S1、S2，整理器材．
写出灯泡额定功率的表达式P=____．（用已知量和测量量表示）
五、计算题（本大题共2小题，共13分）
23．小轿车电动机启动时车灯会瞬时变暗，其原因可用如图所示电路解释。在打开车灯的情况下，电动机未启动时，电流表示数为I＝10A，电动机启动时电流表示数为I′＝58A，如果电源电压为U＝12.5V，电阻r＝0.05Ω，电流表电阻忽略不计，求：（小灯泡电阻不随温度变化）
电动机未启动时，车灯的电功率为多少？因电动机启动，车灯的电功率减少了多少？如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是多少？（故障对车灯没有影响，且电路满足欧姆定律）
24．某物理兴趣小组同学设计了如图甲所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“0一15V”，电流表量程为“0一0. 6A”，小灯泡标有“6V 1.2W”字样，R0为20Ω的定值电阻.小组根据记录的电流表和电压表示数变化，描绘出U-I关系图，如图乙所示.
求小灯泡正常发光时的电阻. 求当电压表示数为1V时，通过小灯泡的电流． 调节电源电压，求当小灯泡与定值电阻R0消耗的总功率为0.8 W时，小灯泡的实际电功率.
六、综合能力题（本大题共3小题，共18分）
25．《xx晚报＞＞xx年x月x日A4版报道了一则新闻（标题：氮气泄露，夏现冬景）． 本报讯：昨晚，xx市建宁路上一停车场内发生氮气泄露事故，现场周围“寒气”逼人，车厢挂起冰柱，地面结了厚厚一层冰．
昨晚10点左右，建宁路上一家名为“的士”的休闲中心的一名工作人员突然发现停车场里的一辆大型槽罐车尾部不断冒出白烟，并且越来越大，当他走过去一看，被现场的情景吓了一跳，只见车尾部开始结冰，车厢下端已有10cm长的冰柱，而液体刚滴到地面上就开始凝固．原来，这辆属于南京气体产品公司的槽罐车满载液态氮，车尾部冒出的白烟就是车罐内液态氮发生泄露的表现．据介绍，氮气具有快速制冷的效果，如果有足够多的氮，可以在很短时间内将周围气温降低到零下50℃，情况比较危险…
小盼是个爱动脑筋的好孩子，阅读了这则新闻后，提出了下面的问题，你能帮她解答吗： 氮气是空气的主要成分，常温常压下是气态，可槽罐车里液态氮是怎么形成的？ 车罐内液态氮发生泄露时为何会冒出“白烟”？ 根据所学的物理知识，文中似乎有两处不妥，你能指出来并加以改正吗？
26．日本发生了强烈地震并引发了海啸，对福岛核电站造成了很大的破坏，如图所示．
核电站的核心设备是________，其中发生的________反应是可以控制的； 如果核电站每年需要50t的核燃料，而同等规模火电站每年需要5×10 6 t的煤炭．5×10 6 t的煤炭完全燃烧放出的热量是________J（煤炭的热值为3×107J／kg）． “能源和环境”是世界各国共同面临的问题，保护环境、节约能源要从我做起．下列说法中需要改正的是 ________ ．
A．尽可能用太阳能热水器代替电热水器
B．养成及时关掉水龙头和人走关灯的习惯
C．用洗脸水冲厕所，将废报纸、空酒瓶等送到废品收购站
D．及时将生活垃圾、废电池装在一起丢入垃圾箱
27．肥胖可能会引发许多慢行疾病，某人用如图所示的健身拉力器进行减肥锻炼，配重由若干金属块（每块质量为10kg）组成，锻炼时可以根据自己的实际选择配重的金属块数量．（杆重、绳重、摩擦均不计，g取10N/Kg）
拉力器上的滑轮均属于________（选填“定”或“动”）滑轮． 若该人的质量为85kg，他一次最多能拉起________块金属块． 当他选择6块金属块时，把拉杆向下拉动0.5米，若累积拉动100次，拉力共做了多少功______？假设脂肪氧化释放的能量10%用于拉力做功，则相当于消耗多少克脂肪______？（已知1克脂肪在体内完全氧化约释放37.5千焦的能量）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
考点：影响电阻大小的因素．
分析：A、B导体的电阻是导体的阻碍电流的性质，与导体两端的电压和通过的电流无关；
C、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小；
D、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大；
本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键．
2、A
【解析】
由于液体对容器底部的压强相等，且A容器内液体甲的高度大于B容器内液体乙的高度，由p=ρgh知道，ρ甲＞ρ乙；又因为容器中原来分别盛有液体甲和乙的体积相等，即V甲 =V乙，所以，由V=Sh和p液 =ρ液 gh液 知道，，由于它们对各自容器底部的压强相等，所以，；
①分别倒入相同深度的液体甲和乙，则甲液体对容器底部的压强p甲′=p甲 +ρ甲g△h；乙液体对容器底部压强p乙′=p乙 +ρ乙 g△h，由于p甲 =p乙，ρ甲 ＞ρ乙，则p甲′＞p乙′，故符合题意；
②分别倒入相同质量的液体甲和乙，由于柱状容器中液体对底部的压力等于液体的重力，则甲液体对容器底部的压强p甲′=p甲+；乙液体对容器底部压强p乙′=p乙 +，由于p甲=p乙，SA ＞SB ，则p甲′＜p乙′，故不符合题意；
③分别倒入相同体积的液体甲和乙时，则甲液体对容器底部的压强p甲′=p甲 +；乙液体对容器底部压强p乙′=p乙 +，由于p甲 =p乙 ，；则p甲′=p乙′，故不符合题意．
④分别抽出相同体积的液体甲和乙，则甲液体对容器底部的压强p甲 ′= p甲 +；乙液体对容器底部压强p乙′= p乙 +，由p甲 =p乙 ，；则p甲′=p乙′；
综上所述，能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是①．
3、B
【解析】
试题分析：因为木块漂浮，所以浮力与重力相等，同时也说明木块的密度小于水的密度．那么，截去部分所排开水的重力，也就是这部分受的浮力大于这部分木块自身的重力，因此，对整个木块来讲，同时去掉这部分的重力与浮力后，其新的重力大于浮力，所以剩下部分会下沉一些．
故选B．
4、B
【解析】
A．控制电路的开关应该接着用电器和火线之间，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B正确；
C．发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故C错误；
D．安全用电的原则：不靠近高压带电体，故不能在高压线附近的空地放风筝，故D错误．
5、B
【解析】
由于1kg冰与1kg水，质量相同，而冰的体积大，所以，冰的密度小，故A错误；当乒乓球不慎被挤瘪但无破损时，球内气体质量不变，而体积变小，所以，密度变大，故B正确；自行车的体积一定，若材料的密度小，则自行车的质量就小，所以，比赛用自行车，为减轻质量，采用的是强度高、密度小的材料制造，故C错误；水在4℃时，密度最大，在最底层，故D错误．
6、D
【解析】
A．原子弹爆炸属于原子核裂变，故A错误；
B．热机的压缩冲程中，活塞的机械能转化成燃气的内能；在做功冲程中，高温高压燃气推动活塞做功，内能减少、转化成活塞的机械能故B错误；
C．化石燃料、水能是常规能源，地热能是新能源，故C错误；
D．在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能，因而太阳具有巨大的能量，故D正确．
7、D
【解析】
A、飞机是通过电磁波与地面进行联系的，故A错误；
B、飞机的机翼上表面空气流速大，下表面空气流速小。由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力，升力的施力物体是空气，故B错误；
C、飞机的锂电池充电时将电能转化为化学能，故C错误；
D、飞机表面使用的碳纤维强度大，承载能力大，由m＝ρV可知，密度小可减小飞机的质量，故D正确。
二、填空题（本大题7小题，共21分）
8、增加 减小
【解析】
对于表面积、表面上方空气的流动一定的水，温度越高，水的蒸发越快，所以气温的升高加快了水分的蒸发从而加剧旱情；果农们利用了滴灌的方法给果树浇水，减小水分的暴露表面积，使水在地面的表面积减小，从而减少土壤水分的蒸发，利于节约用水。
9、0.0110
【解析】
图中刻度尺的分度值为1mm，测量时起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，即物体长度＝3.10cm﹣2.00cm＝1.10cm＝0.0110m。
10、0.4 24 15
【解析】
通过该导体的电流： ；这段时间内电流做的功：； 由 可得导体的电阻： ，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以将该导体两端的电压调整为0伏，其电阻仍为15Ω不变．
11、烧杯内液面水平，小球仍然竖直向下 重力的方向总是竖直向下的
【解析】
不断改变斜面倾角，观察到水面总是水平的，悬挂的小球始终与水面垂直，这个实验可以说明重力的方向总是竖直向下的。
12、能量 响度
【解析】
由题干可知：有声音，设有声控装置的金属球就摆动，而且声音越大，金属球摆动的幅度就越大，这是因为声音能够传递信息和能量；物理学中常用响度来表示声音的大小.
13、0.2 ； 2.00 500
【解析】
物块对水平桌面的压力F=G=0.2N；由图示刻度尺可知，刻度尺分度值是1mm，刻度尺示数是2.00cm；物块对桌面的压强p=F/S=0.2N/0.02m×0.02m=500Pa。
14、热胀冷缩 读数时温度计的玻璃泡要继续留在液体中，不能离开被测液体来读数．
【解析】
温度计是实验室常用的工具，它是根据液体的热胀冷缩原理制成的；由图可知，读取温度计温度时，要注意：读数时温度计的玻璃泡要继续留在液体中，不能离开被测液体来读数，如果离开，温度计的示数会下降，读出的数据不准确．
三、作图题（共7分）
15、
【解析】
重力的方向是竖直向下的，过物体A的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
16、略 转向纸外
【解析】
（1）伸出右手，大拇指指向电流的方向，弯曲的四指指向磁感线的方向，A点磁感线垂直纸面向外，小磁针N极如图．
（2）伸出右手，大拇指指向电流的方向，四指的方向为磁场的方向，故导线正下方磁场方向向外，小磁针的N极转向纸外．
17、见解析
【解析】
（1）先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线．根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向；
（2）要画重力的示意图首先要找力的作用点，即重心，从力的作用点沿重力的方向画一条带箭头的线段．
【详解】
（1）根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
（2）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
.
注意理解重力的方向始终竖直向下，与物体所处的位置及运动状态无关，不可描述为垂直向下．
四、实验题（本大题共5小题，共20分）
18、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 电流
【解析】
（1）因为灯的额定电压是3.8V，所以电压表选用大量程且与灯并联，将变阻器的最大电阻连入电路中与灯和电流表串联，因为小灯泡L的额定电压为3.8V，额定功率小于1W，由P=UI知道，灯泡的额定功率约是P=1W/3.8V=0.26A，所以电流表选用小量程，电路连接如下图：
（2）因为是电流表与灯和变阻器是串联，若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；B．若灯泡的灯丝断了，则灯不会亮，电流表也没有示数，此时电压表串联在电路中，电压表测电源电压，所以会有示数，故B符合题意；若灯座内部出现了短路，则电压表没有示数，电流表有示数，故C不符合题意；若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，故D不符合题意，综上所述应选B；
（3）由图乙知道，当灯泡正常发光时，由于电流表选用小量程，分度值为0.02A，电流值是0.2A，所以小灯泡的额定功率是：P=UI=3.8V×0.2A=0.76W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，就要增大灯电压，而减小变阻器的电压，由分压原理知道，应将滑动变阻器的滑片向右端滑动；
（5）因为灯在不同电压下的功率不同，所以不需要多次测量求平均值；
（6）由并联电路电流的规律知道，电流表示数等于通过灯的电流与通过电压表电流之和，所以该电路所测电流值偏大而引起小灯跑电功率偏大的．
点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．
19、 将电流表指针调零 B B 正 2.0 40
【解析】
（1）根据表中电流大小，电流表选用小量程与电阻串联，变阻器按一上一下接入电路中与电阻串联，如下图所示：
（2）连接电路时，发现电流表指针如图丙，则接下来应将电流表指针调零；连接好电路闭合开关前，滑动变阻器滑片P应处于阻值最大处的B端；
（3）A．若电阻R短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
B．若电阻R断路，电流表示数为0，则电压表串联在电路中，电压表与电源连接，测电源电压，有示数，符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D、若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
（4）实验记录的多组数据如表所示。纵向分析表数据知，电压为原来的几倍，通过的电流为原来的几倍，可得出結论：当电阻一定时，通辻导体中的电流与电压成正比；
（5）滑动变阻器的最大阻值为20Ω，如图丁所示，电压表选用小量程，分度值为0.1V，电压表的示数为2V；由串联电路电流的规律可知①，将滑动变阻器滑片移动至中点位置，电压表示数增大至2. 4V，由串联电路电流的规律可知②，由①②得到Rx=40Ω。
20、0.6 0.7 等于
【解析】
一次实验，木块保持静止状态但是有运动趋势，水平方向上受到拉力和摩擦力的作用，两个力是平衡力，大小相等，第一次的静摩擦力是0.6N．
弹簧测力计显示的是拉力的大小，木块匀速直线运动时，摩擦力和拉力是平衡力，大小相等，故木块匀速运动时摩擦力为0.7N；木块加速时，滑动摩擦力的大小与速度无关，故滑动摩擦力与匀速运动时的摩擦力是相同的，为0.7N．
21、 答案见解析
【解析】
（1）用电器额定电压为10V，故选用的电源为U2；电压表量程为0﹣15V；由公式可知用电器的额定电流在1A﹣1.5A之间，故电流表需用0﹣3A量程，故用A2；
用电器正常工作时，滑动变阻器两端电压为U'＝15V﹣10V＝5V，此时滑动变阻器的电阻为，故选用R1；
（2）①将灯泡、电阻R0、滑动变阻器串联，要求电路不可重组，开关若干，所以利用开关的断开和闭合，分别测出灯泡L两端的电压和灯泡L与R0两端的总电压，如图所示：
②实验步骤：
①开关断开，滑动变阻器阻值调到最大，按照电路图连接实验电路；
②闭合S、S1，调节滑动变阻器的滑片，使电压表的示数是U额（或10V）；
③保持滑动变阻器的滑片位置不动，断开S1，闭合S、S2，读出此时电压表的示数U；
（3）电阻R0两端的电压U0=U-U额
通过灯泡的电流，
灯泡的额定功率。
22、B1.9W电流表无示数，电压表示数变大3.8V不变
【解析】
(1)灯泡的额定电压为3.8V,则电压表的量程为015V,且与灯泡并联,滑动变阻器的任意上方接线柱与灯泡串联,如下图所示:
(2)由图乙可以知道,滑片移动时灯泡两端电压的变化开始不很不明显,说明滑动变阻器选择最大的阻值较大,为使电压调节方便应选B滑动变阻器;
(3)由实物电路图可以知道,电流表的量程为00.6A,分度值为0.02A,则乙图中电流表的示数为0.5A,小灯泡额定功率为:P=UI=;
(4)直接将小灯泡从灯座上拔出，电压表并联在电路中，由于电压表内阻很大，电路中电流几乎没有，故电流表无示数，电压表示数变大，约等于电源电压；
(5)实验步骤:①电路图如图所示.
②步骤一:S2与接线柱1接通,闭合S1,调节滑动变阻器滑片,使电压表示数为3.8V
步骤二:保持滑动变阻器阻值不变,将S2改与接线柱2接通,读取电压表读数UR
步骤三:断开S1、S2,整理器材.
③根据滑动变阻器的不变得:=,
计算得出:I=
小灯泡的额定功率为:
P=UI=3.8V=
五、计算题（本大题共2小题，共13分）
23、（1）120W（2）43.2W（3）0.4Ω
【解析】
（1）由题意可知，电源的电阻r＝0.05Ω，电动机没有启动时，车灯与电源的电阻串联，由欧姆定律和电阻的串联可得电路中的电流：，则车灯的电阻：；电动机未启动时，车灯的电功率为：
；
（2）电动机启动后，电动机与车灯并联后再与电源的电阻串联，设此时灯的电压为U′L，根据串联电路电压的规律及欧姆定律可得，此时灯的电压：
，此时车灯消耗的电功率为：，车灯的功率减小量：；
（3）由欧姆定律可得，此时通过车灯的电流：，根据并联电路电流的规律，通过电动机线圈的电流：，根据可得，电动机线圈的电阻：。
答：（1）电动机未启动时，车灯的电功率为120W；
（2）因电动机启动，车灯的电功率减少43.2W；
（3）如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是0.4Ω。
24、（1）30Ω；（2）0.25A；（3）0.6W
【解析】
（1）R＝ ＝＝30Ω；
（2）由图乙知当电压表的示数为1V，电路中的电流是0.3A,通过R0的电流为：I0＝ ＝＝0.05A；根据并联电路的电流特点可知通过灯泡的电流I＝0.3A-0.05A＝0.25A
（3）当电路消耗的总功率为0.8W，从乙图中可以看出，电流表和电压表的示数分别为0.4A和2V；此时通过定值电阻的电流为：I1＝ ＝0.1A，通过灯泡的电流为：I2＝I-I1＝0.4A-0.1A＝0.3A；灯泡的实际功率为：P实＝U′I2＝2V×0.3A＝0.6W．
六、综合能力题（本大题共3小题，共18分）
25、（1）车内压强比较大，气态氮气在加压的情况下，到了车内液化成氮水，这样将气体进行液化是减小了氮气的体积，便于运输；（2）液态氮在漏出后，迅速汽化成氮气而吸收大量的热使周围温度降低，空气中的水蒸气遇冷液化成水即是“白烟”；（3） “而液体刚滴到地面上就开始凝固”：氮水泄漏后立即汽化，而无液体流到地上； “据介绍，氮气具有快速制冷的效果”：液氮具有快速制冷效果而非氮气．
【解析】
（1）使气体液化的方式有两种，分别是降低温度和压缩体积，明显槽罐车在普通的环境中，应该是通过压缩体积的方式是气体液化的，且压缩后体积减小，便于运输．（2）“白烟”是由于液氮汽化时，吸收大量的热，降低了周围的环境温度，空气中的水蒸气遇冷液化而形成的．（3）文中提到的氮气凝固是不正确的，液体要放热才可能会凝固，而周围环境的温度远高于液氮的温度，所以说法错误．改正为：氮水泄漏后立即汽化，而无液体流到地上；两者：“氮气具有快速制冷的效果”也是不合适的，因为有制冷效果的是液氮，而非氮气，常温下的氮气是没有制冷效果的．
（1）使气体液化的方法有两种：降低温度、压缩体积；（2）所谓“白烟”是由水蒸气液化形成的小水滴；（3）仔细阅读材料内容，根据所学到的热现象的相关知识从文中找出不妥之处．
26、核反应堆 裂变 1.5×10 17 D
【解析】
（1）核电站是以铀为燃料，利用核反应堆把铀原子核裂变产生的能量转化为水和水蒸气的内能，又把内能转化为发电机子的机械能，最终机械能转化为电能；裂变反应是可以控制的；
（2）5×106t的煤炭完全燃烧放出的热量是Q=qm=3×107J/kg×5×109kg=1.5×1017J；
（3）A、用太阳能热水器代替电热水器可以节约部分电能，做法正确，不符合题意；
B、及时关掉水龙头可以节约水资源，人走关灯可以减少灯泡工作时间，减少对电能的消耗，做法正确，不符合题意；
C、把洗脸水用来冲厕所可以节约水资源，将废报纸、空酒瓶等送到废品收购站可以起到废物利用的作用，做法正确，不符合题意；
D、生活垃圾和废电池应该分类分装，这样会减少电池对环境的破坏，原做法不妥，符合题意；
故选D．
27、定 8 3×104J 8g
【解析】
试题分析：（1）滑轮的轴不随物体移动的滑轮是定滑轮，特点是改变力的方向，不省力．
（1）定滑轮不省力能改变力的方向，他的体重是850N，因此，他只能最大提起850N的物体．由于一个金属块质量为10kg，他只能最多提起8个金属块．
（2）6块金属块重力为600N，所以拉力F=600N，拉力方向移动s=0.5m，累计拉动100次，
做功W=Fs=600N×0.5m×100=3×104J
【考点定位】滑轮 功
实验次数
1
2
3
电压表示数（V）
1. 0
1. 5
2. 0
电流表示数（A）
0. 2
0. 3
0. 4
序号
木块运动状态
测力计示数
1
静止
0.6
2
匀速
0.7
3
加速
1.0
