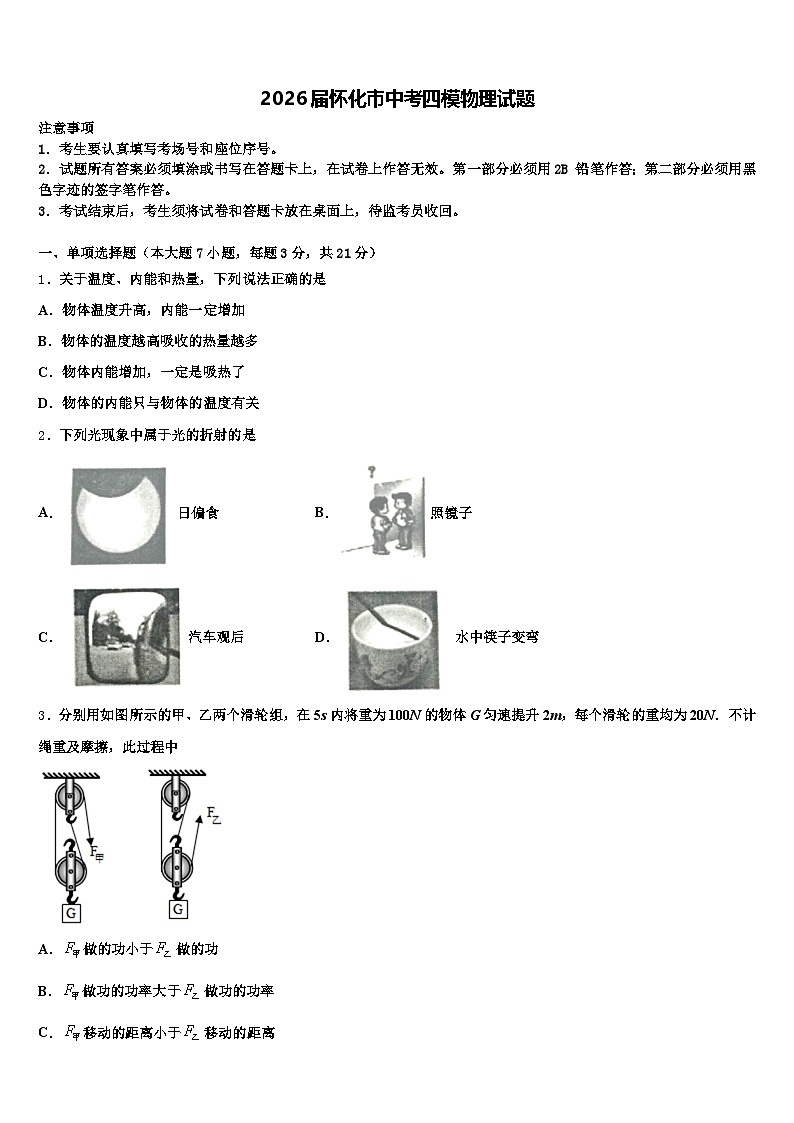

2026届怀化市中考四模物理试题（含答案解析）

这是一份2026届怀化市中考四模物理试题（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于温度、内能和热量，下列说法正确的是
A．物体温度升高，内能一定增加
B．物体的温度越髙吸收的热量越多
C．物体内能增加，一定是吸热了
D．物体的内能只与物体的温度有关
2．下列光现象中属于光的折射的是
A．日偏食B．照镜子
C．汽车观后D．水中筷子变弯
3．分别用如图所示的甲、乙两个滑轮组，在5s内将重为100N的物体G匀速提升2m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中
A．做的功小于做的功
B．做功的功率大于做功的功率
C．移动的距离小于移动的距离
D．甲装置的机械效率高于乙装置的机械效率

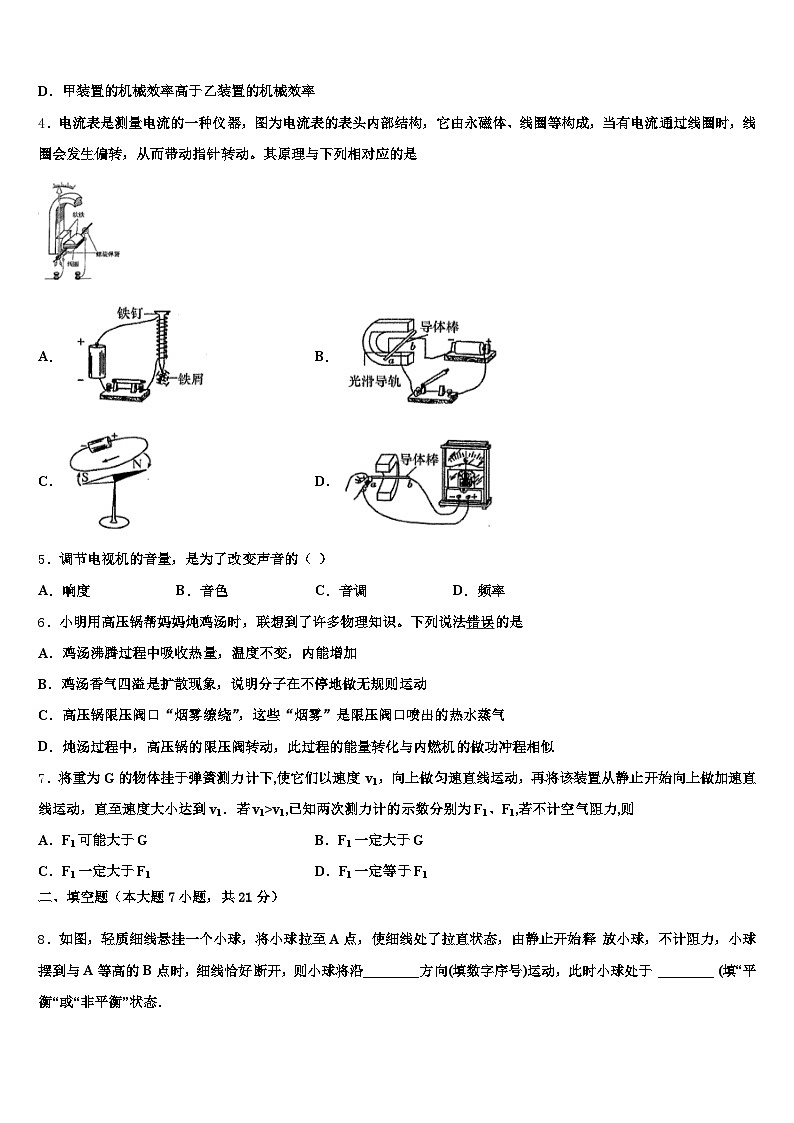

4．电流表是测量电流的一种仪器，图为电流表的表头内部结构，它由永磁体、线圈等构成，当有电流通过线圈时，线圈会发生偏转，从而带动指针转动。其原理与下列相对应的是
A．B．
C．D．
5．调节电视机的音量，是为了改变声音的（ ）
A．响度B．音色C．音调D．频率
6．小明用高压锅帮妈妈炖鸡汤时，联想到了许多物理知识。下列说法错误的是
A．鸡汤沸腾过程中吸收热量，温度不变，内能增加
B．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
C．高压锅限压阀口“烟雾缭绕”，这些“烟雾”是限压阀口喷出的热水蒸气
D．炖汤过程中，高压锅的限压阀转动，此过程的能量转化与内燃机的做功冲程相似
7．将重为G的物体挂于弹簧测力计下,使它们以速度 v1，向上做匀速直线运动，再将该装置从静止开始向上做加速直线运动，直至速度大小达到v1．若v1>v1,已知两次测力计的示数分别为F1、F1,若不计空气阻力,则
A．F1可能大于GB．F1一定大于G
C．F1一定大于F1D．F1一定等于F1
二、填空题（本大题7小题，共21分）

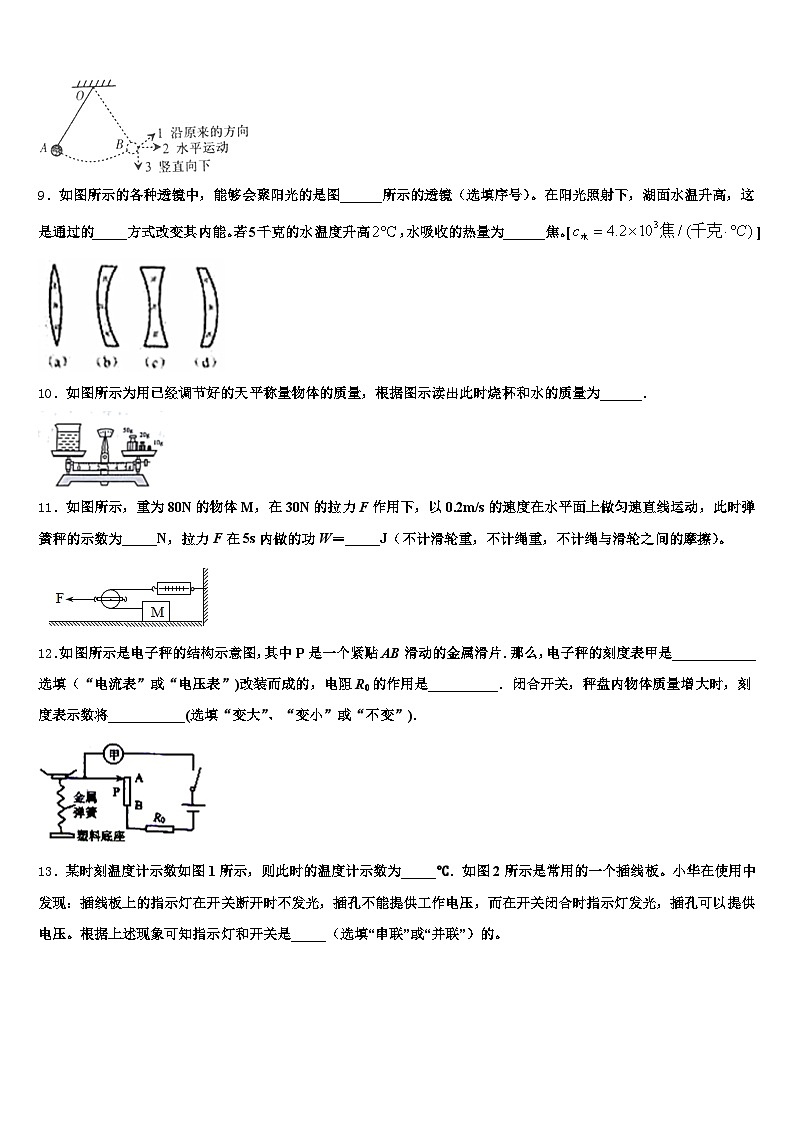

8．如图，轻质细线悬挂一个小球，将小球拉至A点，使细线处了拉直状态，由静止开始释 放小球，不计阻力，小球摆到与A等高的B点时，细线恰好断开，则小球将沿________方向(填数字序号)运动，此时小球处于 ________ (填“平衡“或“非平衡”状态．
9．如图所示的各种透镜中，能够会聚阳光的是图______所示的透镜（选填序号）。在阳光照射下，湖面水温升高，这是通过的_____方式改变其内能。若5千克的水温度升高，水吸收的热量为______焦。[]
10．如图所示为用已经调节好的天平称量物体的质量，根据图示读出此时烧杯和水的质量为______．
11．如图所示，重为80N的物体M，在30N的拉力F作用下，以0.2m/s的速度在水平面上做匀速直线运动，此时弹簧秤的示数为_____N，拉力F在5s内做的功W＝_____J（不计滑轮重，不计绳重，不计绳与滑轮之间的摩擦）。

12．如图所示是电子秤的结构示意图，其中P是一个紧贴AB滑动的金属滑片．那么，电子秤的刻度表甲是____________选填（“电流表”或“电压表”)改装而成的，电阻R0的作用是__________．闭合开关，秤盘内物体质量增大时，刻度表示数将___________(选填“变大”、“变小”或“不变”)．
13．某时刻温度计示数如图1所示，则此时的温度计示数为_____℃．如图2所示是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是_____（选填“串联”或“并联”）的。
14．爱米将手机的屏幕当平面镜使用。她将手机靠近自己时，屏幕中的像的大小_____（选填“变大”、“变小”或“不变”）。她到屏幕的距离和像到屏幕的距离_____（选填“相等”或“不相等”）
三、作图题（共7分）
15．如图所示,氢气球下吊一物体,不计空气阻力,物体沿MN方向做匀速直线运动，请画出物体所受力的示意图．
16．请在图中画出空中飞行的足球所受重力的示意图。
17．根据图中已知的光线画出入射光线或者折射光线。（保留作图痕迹）
（_____）
四、实验题（本大题共5小题，共20分）
18．探究利用动滑轮提升重物，“动滑轮的机械效率跟动滑轮所受重力是否有关？”的实验时，小明选用带横杆的铁架台、刻度尺、弹簧测力计、细绳，另外还有钩码一盒、质量不等的滑轮 2 个，滑轮的轮与轴之间的摩擦很小，可忽略不计。
以下是他的部分实验步骤，请你帮他补充完整：
①用调好的弹簧测力计分别测出对一个钩码的拉力、一个动滑轮所受的重力，分别用 T、G 动表示。如图所示组装实验器材，用弹簧测力计______拉绳子自由端，绳子自由端所受拉力用 F 表示，绳子自由端移动的距离用 S 表示，钩码上升的高度用 h 表示。用弹簧测力计测出 F，用刻度尺分别测出 s、h．并把测量数据记录在表格中；
②用弹簧测力计测出另一动滑轮所受重力 G 动，保证________不变，仿照步骤①分别测量对应的T 、G 动、F、s、h并把测量数据记录在表格中。利用公式；计算两次实验动滑轮的机械效率η，由η1______η2（选填“＝”或“≠”），可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。实验记录表
19．如图所示是小明同学探究“阿基米德原理”的实验，其中桶A为圆柱形。
（1）小明同学先用弹簧测力计分别测出空桶A、B的重力，如图甲、乙所示：然后将空桶A轻放入盛满水的溢水杯中，用桶B接住溢出的水，如图丙所示。则空桶A受到的浮力为_____N；
（2）再测出桶B和溢出水的总重力，如图丁所示，则桶A排开水的重力为_____N；
（3）接着小芳同学往桶A中加入沙子进行实验，得到4组数据，如下表所示，其中数据有明显错误的是第_____次；
（4）分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于它排开的液体所受的_____；
（5）小芳同学进一步探究，她将装有适量沙子的桶A分别放入足够多的水中和另一未知液体中，桶A浸入水中的深度为h1，浸入另一液体中的深度为h2（两次桶A均没有被浸没）。设水的密度为ρ水，则另一液体的密度表达式为ρ液＝_____（用题中所给和所测物理量的字母表示）。
20．某小组在“观察水的沸腾”实验中：
图（a）中甲、乙、丙三种读温度计的方式正确的是_______；图（b）安装实验器材时，应按照_______（自上而下/自下而上）的顺序进行；从实验数据可以看出，水的沸点是_______，由此可以判断此时大气压_______（小于/大于）一个标准大气压．为说明水沸腾过程中是否需要吸热，应_______，观察水是否继续沸腾；小明和小红分别利用质量相等的水按图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_______．
21．小宁同学先后进行了“用电流表、电压表测电阻”和“测定小灯泡的电功率”实验，实验器材齐全且完好，电源电压为1.5伏的整数倍且保持不变，待测小灯L可能标有“2.5V”或“3.8V”字样，滑动变阻器标有“20Ω 2A”字样．
在“用电流表、电压表测电阻”的实验中，小宁同学正确连接电路，实验步骤正确．闭合电键S，当他把滑片P移动到滑动变阻器的中点和最大阻值之间时，电流表、电压表的示数如图（a）、（b）所示，根据记录的数据，他计算得出了待测电阻的阻值．
然后，小宁继续“测定小灯泡的电功率”实验．他将小灯L与滑动变阻器串联接入电路中后，将电压表并联在某个元件的两端．闭合电键S，当他把滑片P移动到某位置时，小灯L正常发光，电流表、电压表示数如图（a）、（c）所示．
①小宁同学测得待测电阻R的阻值为_______欧（计算结果精确到0.1欧），测量电阻的实验过程中存在的不足之处是_______．
②请在答题纸的方框内出小宁同学“测定小灯泡的电功率”实验的电路图．
（____________）
③根据相关信息，通过计算得出电源电压U______及小灯L的额定功率________.
22．在进行“探究动能大小与质量是否有关”的活动中。
（1）小明用两辆相同的小车，在其中辆小车上放一个砝码，然后让它们从同一斜面的同一位置由静止释放，撞击置于水平面上的木块，如图（a）。
①将小车从同一位置处释放，目的是为了控制小车到达水平面的______相同。
②本实验探究的是______（填“木块”、“小车”或“斜面”）的动能与______的关系，实验中是通过观察来______比较动能大小的；
（2）小红继续对该实验进行研究，设计的方案如下：让同一小车，从同一斜面的不同高度由静止释放，撞击水平面上的木块，如图（b），发现：木块滑行的距离不一样远，根据这一现象，说明小车的动能大小除与其质量有关外，还与______有关。
五、计算题（本大题共2小题，共13分）
23．如图为“测量滑轮组机械效率”的实验装置，钩码总重为6N，竖直向上匀速拉动细绳时弹簧测力计的示数如图所示．钩码在3s内被提升0.1m．求：
弹簧测力计对绳子拉力的功率；该滑轮组的机械效率．
24．图甲是某电吹风机的工作原理图，开关可置于1、2、3三个档位．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个热敏电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．
当开关S置于图甲中的2档位，电吹风可以吹出凉风，此时功率为500W，求电路中的电流．假设电热丝在最大发热功率下工作1min，产生的热量是多少？此时电吹风的功率多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答下列问题
江海晚报报道：2013年3月9日，陆地方舟新车见面会在江苏如皋产业基地隆重举行，全国第一款面向大众市场销售的纯电动SUV汽车“陆地方舟V5”面世，该车应用“高频变频电驱动技术”，百公里耗电量仅9度，让您轻松赏阅一路风景．已知该车部分性能参数如下表．
（1）电动机工作时，其工作原理是（ ）
A．磁场对电流的作用 B．电流的磁效应 C．电磁感应 D．电磁铁原理 该车三相交流变频电机采用交流调速方式，在效率一定时，其耗电功率与转速的立方成正比，而行驶速度与电机转速成正比，下列关于汽车匀速直线行驶时，所受阻力F与车速v的关系图线，正确的是（ ）
汽车驾驶室座位上的安全带，做得比较宽，当发生紧急情况需要刹车时，由于受力面积较大，从而使人受到的 较小，减轻对司机的伤害程度．下表是陆地方舟v5《驾驶守则》中的部分安全距离表格．
其中反应距离指驾驶员从发现情况到开始刹车过程中汽车匀速行驶的距离，刹车距离指从刹车到停下过程中汽车减速行驶的距离．停车距离x为反应距离与刹车距离之和．刹车距离是衡量汽车安全性能的重要参数之一．
①当汽车以最高时速70km/h匀速行驶时，其反应距离为 m．
②汽车保持恒定功率5.0kW在平直路面上行驶时，其所受阻力大小为360N，则汽车匀速行驶的速度v= km/h，这一速度所对应的停车距离为 m．对“v5百公里（100km）耗电量仅9度”的报道，请你根据该车的性能参数，通过必要的推理演算，论证其是否真实．
26．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）．
（3）LED灯泡发光时，将电能主要转化为_____能．
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性．
（5）用布擦干后的感应发光冰块内部的电路处于_____状态．
27．如图所示，固定在墙上的激光器射出一束光，始终以固定方向射向水平桌面上的平面镜，经平面镜反射，天花板上出现一个光点A．
在图中画出反射光线，并标出反射角r和天花板上光点A的位置．在图中画出光点A在平面镜中的像A'．在桌面的B点用10N的力竖直向下按桌子，桌面的面积为1m1，手与桌面接触面积为0.01m1．
①手对桌面的压强为_________Pa；
②桌面没有明显的形变，观察到什么现象，能证明桌面发生微小形变．
答:__________________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
物体吸热或温度升高，内能一定增大，故A正确；物体温度升高，可能是吸收了热量，也可能是外界对它做了功，故B错误；改变物体内能的方式有做功和热传递两种方式，故C错误；内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，故D错误，故选A．
2、D
【解析】
A. 日偏食是光沿直线传播形成的现象，故A不符合题意；
B. 照镜子是平面镜成像现象，是光的反射形成的，故B不符合题意；
C. 汽车的观后镜是一个凸面镜，起扩大视野的作用，是光的反射现象，故C不符合题意；
D. 插在盛有水的碗中的筷子变“弯了”，是光由水中斜射入空气中时发生了折射，折射光线远离法线向水面偏折造成的，是光的折射现象，故D符合题意。
3、C
【解析】
根据题意知道，甲乙滑轮组提升物体的重力G相等，物体上升的高度h和匀速提升时间t均相等，动滑轮的重力G动 相等．不计绳重及摩擦，克服物体和动滑轮重力做的功为拉力做的总功，由W总=（G+G动）h得，F甲做的功等于F乙 做的功，故A错误；由P=W总/t得，F甲做功的功率等于F乙做功的功率，故B错误；由图知道，n甲=2，n乙=3，由s=nh得，F甲移动的距离小于F乙移动的距离，故C正确；有用功为克服物体重力做的功，由W有=Gh知道，两滑轮组做的有用功相等，且两滑轮组拉力做的总功相等，由η=W有/W总×100%知道，甲装置的机械效率等于乙装置的机械效率，故D错误，故选C．
4、B
【解析】
通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．此图是显示电磁铁的磁性强弱的，电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关，故A错误；
B．此图是电动机原理图，电动机是利用通电线圈在磁场中受力而转动的理论制成的。故B正确；
C．此图是奥斯特实验，奥斯特实验说明通电导体的周围存在着磁场，与电流表的工作原理无关，故C错误；
D．此图是发电机工作原理图，发电机是利用电磁感应现象制成的，与电流表的制成原理无关。故D错误。
5、A
【解析】
音量是指声音的大小，声音的大小用响度来表示，所以应选A．
6、C
【解析】
A、正在沸腾的鸡汤，温度虽然不变，但不断吸收热量，所以其内能增加，故A正确；
B、由于分子在不停地做无规则运动，所以煲鸡汤时，鸡汤香气四溢，这是扩散现象，故B正确；
C、限压阀口“烟雾缭绕”，“烟雾”不是气体，而是水蒸气遇冷液化形成的小水珠，故C错误；
D、煲鸡汤过程中，限压阀转动，此过程的能量转化情况是内能转化为机械能，与内燃机的做功冲程相似，故D正确。
7、B
【解析】
物体以速度向上做匀速直线运动时，受重力和弹簧测力计拉力，根据二力平衡：物体以速度向上做加速直线运动时，受重力和弹簧测力计拉力，根据运动和力的关系可知，所以故选B．
二、填空题（本大题7小题，共21分）
8、3 非平衡
【解析】
不计阻力时，小球从A点运动到B点的过程中机械能守恒，由于小球在A点静止释放，到达等高的B点时，小球速度恰好为0，此时细线恰好断开，则小球只受重力作用，处于非平衡状态，将沿竖直向下方向3运动．
此题考查了重力的方向．在此题中，小球由于重力作用将由静止下落．解决此题的关键是判断出在B点的运动状态．
9、ad 热传递
【解析】
中间厚边缘薄的透镜叫凸透镜，凸透镜对光线有会聚作用；中间薄边缘厚的透镜叫凹透镜，凹透镜对光线有发散作用，由图可知a、d是凸透镜，对阳光有会聚作用；改变物体内能的方法有做功和热传递，在阳光照射下，湖面水温升高，这是通过热传递的方式改变内能的；5千克水温度升高2℃吸收的热量Q吸=cm△t=4.2×103J/(kg·℃)×5kg×2℃=4.2×104J。
10、82.4g
【解析】
由图知道，砝码的质量是50g+20g+10g=80g，游码在标尺上对应的刻度是2.4g，所以，烧杯和水的质量是：80g+2.4g=82.4g．
11、15 15
【解析】
滑轮为动滑轮，拉力F＝30N，所以每段绳子上的力为×30N＝15N，则此时弹簧秤的示数为15N；
由图可知，物体在绳端，所以F在5s内通过的路程为：s＝vt×＝0.2m/s×5s×＝0.5m；
拉力做功W＝Fs＝30N×0.5m＝15J。
12、电流表 保护电路 变大
【解析】
由图可知刻度表甲串联在电路中，因此是电流表改装而成的．R0串联在电路中，串联分压起到保护电路的作用．闭合开关，秤盘内物体质量增大时弹簧被压缩，接入电路电阻变小，电压不变，根据公式可知刻度表示数将变大．
13、32 串联
【解析】
由图可知，温度计的分度值是2℃，示数越往上越大，是零上，液柱上表面对准了30℃上面第1个小格处，示数是32℃；指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供电压，说明开关与指示灯是串联的，若是并联会造成电源短路。
14、不变 相等
【解析】
由平面镜成像的特点可知，镜中的像与物大小、距离相等，所以她将手机靠近自己时，屏幕中的像的大小不变，当他将平面镜靠近自己时，物距减小，像距也随之减小，则像离人的距离变小。她到屏幕的距离和像到屏幕的距离仍然相等。
三、作图题（共7分）
15、
【解析】
分析：①若匀速直线运动或静止状态的物体受力，则受到的力一定是平衡力；
②二力平衡的条件是：大小相等，方向相反，作用在同一物体上，作用在同一条直线上；
③地面附近的物体受到重力的作用，重力的方向始终是竖直向下的，与物体的运动情况无关
解答：不计空气阻力，重物在空中沿MN斜向上做匀速直线运动时，处于平衡状态，在运动中重物受到重力、细线的拉力的作用，重力的方向总是竖直向下的，拉力的方向应竖直向上；所以氢气球和重物应该在同一条竖直线上，因此过重心沿竖直向下的方向画出重力G，沿竖直向上的方向画出拉力F拉，而且大小相等，如图所示：
【点睛】画力的示意图，是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．
16、
【解析】重力的方向始终是竖直向下的，足球的重心在球心，画一竖直向下的线段，标出箭头，记为G，如下图所示：
17、
【解析】
过光心的光线经凹透镜后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。答案如下图所示。
。
四、实验题（本大题共5小题，共20分）
18、竖直向上匀速 钩码所受重力 ≠
【解析】
（1）①用弹簧测力计竖直向上匀速拉绳子自由端，系统处于平衡状态，此时测力计的示数与拉力大小才相等；
②用弹簧测力计测出另一动滑轮所受重力G动，保证钩码所受重力不变，仿照步骤①分别测量对应的T、G动、F、s、h．并把测量数据记录在表格中。
（2）动滑轮的机械效率：，动滑轮重不同，F不同，故η不等；可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。
19、223重力
【解析】
（1）如图丙，小桶A处于漂浮状态，由物体漂浮的条件可知，小桶A受到的浮力与小桶的重力相同，即F浮＝GA＝2N；
（2）由图知，弹簧测力计的分度值为0.2N，甲图中弹簧测力计的示数为2N，即桶A重为2N，乙图中弹簧测力计的示数为1.6N，即桶B重为1.6N，由图丁可知，小桶B和排开的水的总重力为G总＝3.6N，所以小桶A排开的水重：G排＝G总﹣G桶＝3.6N﹣1.6N＝2N；
（3）由表格数据可知，桶A与沙子的总重量从2.4N增加到2.8N，增加量△G沙＝2.8N﹣2.4N＝0.4N；桶A与水的总重量从4N增加到4.4N，增加量△G水＝4.4N﹣4N＝0.4N，即△G沙＝△水，而第3次实验中桶A与沙子的总重量从2.8N增加到3.2N，增加量△G沙＝3.2N﹣2.8N＝0.4N；桶A与水的总重量从4.4N增加到4.6N，增加量△G水＝4.6N﹣4.4N＝0.2N；即△G沙≠△水，故错误的是第3次；
（4）由图丙可知，空桶A受到的浮力为2N，小桶A排开的水重：G排＝2N；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于该物体排开的液体受到的重力；
（5）装有适量沙子的桶A始终处于漂浮状态，所受浮力等于本身的重力，则F浮水＝F浮液＝G，由于V排水＝SH，V排液＝Sh，根据得：，所以另一液体的密度： .
20、乙 自下而上 98℃ 小 移去酒精灯 酒精灯火焰大小不同
【解析】
（1）使用温度计测量液体温度读数时，玻璃泡要继续留在被测液体中，且视线与温度计中的液柱上表面相平，所以，图（a）中甲、乙、丙三种读温度计的方式正确的是乙；
（2）实验时，因为需用酒精灯的外焰加热，所以首先要根据酒精灯的位置，调整好铁圈的高度，即安装实验器材时，应按照自下而上顺序进行；
（3）液体的沸点与气压的关系是：气压越大，沸点越高，气压越低，沸点越低．由表格中数据知道，从第4min开始，水温达到99℃后吸热，温度不再升高，说明已经沸腾，即沸点是98℃，由于水的沸点低于100℃，所以当地的大气压低于1标准大气压；为说明水沸腾过程中是否需要吸热，应移去酒精灯，若水不能吸热后，停止沸腾，这说明水沸腾时要吸收热量；
（4）小明和小红分别利用质量相等的水按图（b）装置同时进行实验，且正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是酒精灯火焰大小不同，即相同时间内吸收的热量不同造成的．
本题考查的是探究水的沸腾实验，涉及了温度计的读数、实验的装置的装配，并能分析影响其结果的实验条件，同时还要求会分析温度随时间变化的图象，考查的知识点较多．
21、6.1 未多次测量，可能会导致实验误差过大 电压表并联在滑动变阻器两端 4.5V 0.684W
【解析】
①图（a）知道，电流表的量程为0～0.6A，分度值为0.02A，示数为0.18A，由图（b）知道，电压表的量程为0～3V，分度值为0.1V，示数为1.1V，由欧姆定律知道，待测电阻R的阻值是：；测量电阻的实验过程中存在的不足之处是：未多次测量，可能会导致实验误差过大；
②由于待测小灯L可能标有“2.5V”或“3.8V”字样，而当他把滑片P移动到某位置时，小灯L正常发光，电流表、电压表示数如图（a）、（c）所示，无论电压表选择哪一个量程，由（c）知道，都不是灯泡的额定电压，所以，说明电压表是并联在滑动变阻器两端的，故“测定小灯泡的电功率”实验的电路图如下：
③由①知道，（a）的示数为0.18A，（b）的示数是1.1V，又因为滑动变阻器标有“20Ω 2A”字样，此时滑片P移动到滑动变阻器的中点和最大阻值之间时，所以，电源电压的最小值是：U=IR=1.1V+0.18A×15Ω=1.1V+2.7V=3.8V，所以电源电压应是4.5V，由此可知电压表的量程应是0-3V，所以，当小灯L正常发光时，电压表示数应是0.7V，即此时灯泡的电压是4.5V-0.7V=3.8V，由P=UI知道，此时灯泡的额定功率是：P=UI=3.8V×0.18A=0.684W
22、速度 小车 质量 木块被推出的远近 速度
【解析】
（1）①为了使小车在水平面运动时的起始速度相等，需将质量不同的小车从斜面上的同一高度处由静止滑下；
②由图（a）可知，小车的质量不同，从斜面上的同一高度处由静止滑下，到达水平面的速度相同，探究小车的动能与质量的关系，实验中通过小车推动木块移动的距离来反映动能的大小；
（2）同一小车，从同一斜面的不同高度由静止释放，那么小车到达水平面时的速度就不同，小车推动木块做功，运动距离越远，做功越多，动能越大，小车质量一定，小车的速度越大，动能越大，根据这一现象，说明小车的动能大小除与其质量有关外，还与速度有关。
五、计算题（本大题共2小题，共13分）
23、（1）0.24W（2）83.3%
【解析】
根据题中“图为“测量滑轮组机械效率”的实验装置，求拉力的功率和滑轮组的机械效率”可知，本题考查功率和机械效率的计算，根据P=Fv和机械效率的公式进行计算．
【详解】
（1）由图可知，承担动滑轮和重物有3股绳子，即n=3，
已知钩码在3s内被提升了0.1m，则物体上升速度，则绳子移动速度，
拉力的功率：．
（2）有用功：．
滑轮组的机械效率：
．
答：（1）拉力的功率为0.24W；（2）滑轮组的机械效率为83.3%；
24、（1）2.27A；（2）24000J；940W
【解析】
（1）由电路图可知，当开关S置于图甲中的2档位时，电路中只有电动机工作，电吹风可以吹出凉风，电路中的电流I=≈2.27A；
（2）由图乙可知，热敏电阻的最小阻值R0=10Ω，此时电热丝R所在支路的总电阻最小，该支路的电流最大，电热丝的发热功率最大，因串联电路中总电阻等于各分电阻之和，所以，电热丝R所在支路的最大电流：I大==2A，则电热丝在最大发热功率下工作1min产生的热量：Q=I大2Rt=（2A）2×100Ω×60s=24000J；此时电吹风的发热功率P大=UI大=220V×2A=440W．电吹风的总功率P总=P电动机+P大=500W+440W=940W．
六、综合能力题（本大题共3小题，共18分）
25、（1）A （2）D （3）压强 （4）①2.5m ②50 3.5
（5）根据该车的性能参数，汽车以额定功率，最大时速前进50km至少耗电W=Pt="4.5×50/40kWh=5.4" kWh >9 kWh 因此，“v5百公里耗电量仅9度”的报道是不真实的
【解析】
试题分析：（1）根据磁场对通电导体的作用制作了电动机，故选A；
（2）设电机的转速为n，船的行驶速度为v，
根据题意得：P电=k1n3 ①（k为比例系数，下同）
游船匀速行驶时，获得的机械能P机械=F牵v=fv ②，
设效率为η，所以P机械=P电η，即fv=k1 n3η ③
而行驶速度与电机转速成正比，所以v=k2n ④
则转速n=v/k2⑤
把⑤代入③整理得f=k1nv2/k23=kv2（k1η/k23是一个定值，设为新的比例函数）由此说明阻力f与船速v的平方成正比，其关系为二次函数，图象为开口向上的抛物线，故选D；
（3）安全带做的宽度比较大，是在压力一定时，通过增大受力面积减小压强，让司机系上时觉得舒服；
（4）①根据表中数据，当车速为40km/h，反应距离为5m，当车速为50km/h，反应距离为1．5m，当车速为60km/h，反应距离为15m，由此可知，当车速为40km/h，反应距离为2．5m，
②由P=W/t=Fs/t=Fv，可得汽车匀速行驶的速度v=P/F=5×53W/360N=250/18m/s=50km/h，
由表中数据可知，这一速度所对应的停车距离为 3．5m．
（5）根据该车的性能参数，求得汽车以额定功率，最大时速前进50km耗电，W=Pt=4．5kW×50/40h=5．4kW•h＞9kW•h，因此“V5百里耗电量仅9度”的报道是不真实
考点：速度公式及其应用；减小压强的方法及其应用；直流电动机的原理；功率计算公式的应用
26、开关 热传递 减小 光 单向导电性 开路
【解析】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）LED灯也叫发光二极管，它具有单向导电性；
（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
27、 1000 按桌子时，天花板光点A（或像A’）会发生偏移
【解析】
（1）过入射点用虚线作垂直于镜面的垂线即法线，根据反射角等于入射角用实线作出反射光线并用箭头表示传播方向，反射光线与天花板的交点用A点标注．如下图：
（1）过点A用虚线作镜面的垂线并延长，根据像到镜面的距离与物到镜面的距离相等，在镜面下方取点A'，使A'到镜面的距离等于A到镜面的距离．如上图：
（3）①受力面积为手与桌面接触面积0.01m1，则手对桌面的压强为p===1000Pa；
②受压桌子时，虽然桌面没有明显的形变，但观察到天花板上的光点A会发生偏移，则能证明桌面发生了微小形变．
T(N)
G 动（N）
h（m）
F（N）
s(m)
次数
1
2
3
4
桶A与沙子的总重量/N
2.4
2.8
3.2
3.4
桶B与水的总重量/N
4.0
4.4
4.6
5.0
品牌
陆地方舟v5
车身重量kg
1380
引擎类型
电动机
电机额定功率kW
7.5
动力蓄电池
铅酸电池72V 200Ah
续驶里程km
160
最高速度km/h
70
刹车前的车速v（km/h）
反应距离L（m）
刹车距离s（m）
停车距离x（m）
40
10
10
20
50
12.5
15
27.5
60
15
22.5
37.5
