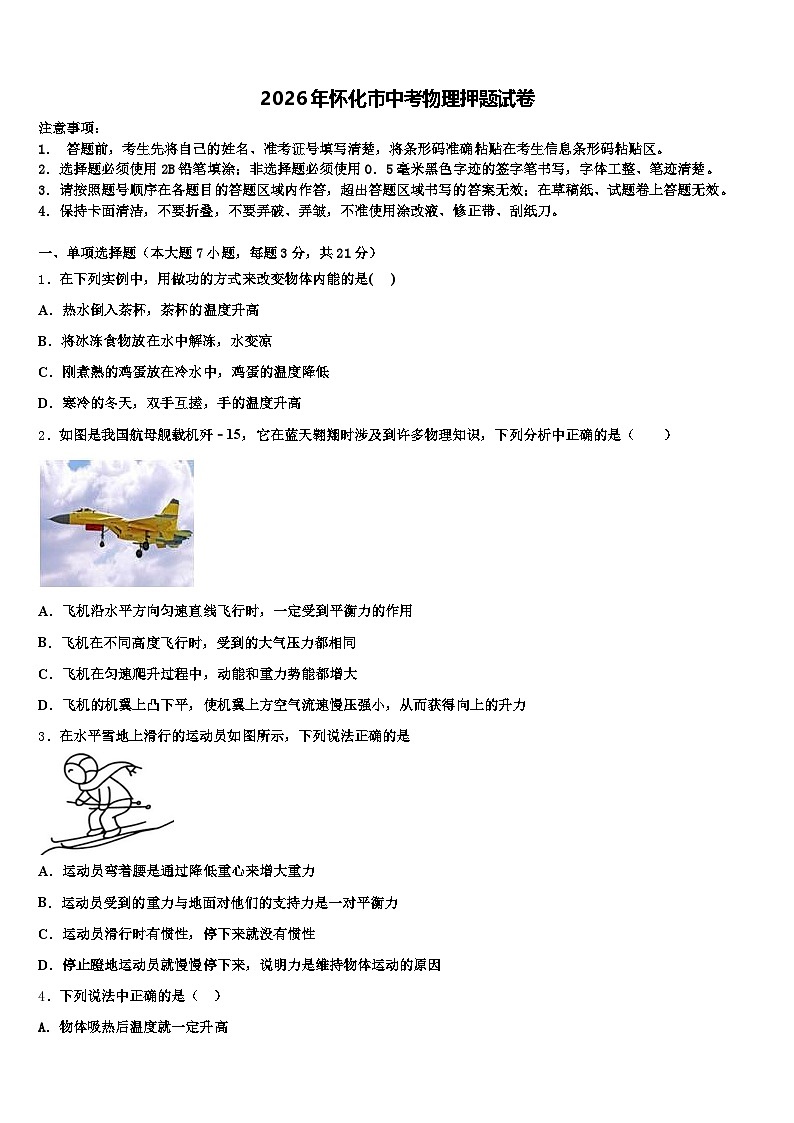

2026年怀化市中考物理押题试卷（含答案解析）

这是一份2026年怀化市中考物理押题试卷（含答案解析），共19页。试卷主要包含了小江进行了如下测量等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在下列实例中，用做功的方式来改变物体内能的是( )
A．热水倒入茶杯，茶杯的温度升高
B．将冰冻食物放在水中解冻，水变凉
C．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
D．寒冷的冬天，双手互搓，手的温度升高
2．如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（ ）
A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用
B．飞机在不同高度飞行时，受到的大气压力都相同
C．飞机在匀速爬升过程中，动能和重力势能都增大
D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力
3．在水平雪地上滑行的运动员如图所示，下列说法正确的是
A．运动员弯着腰是通过降低重心来增大重力
B．运动员受到的重力与地面对他们的支持力是一对平衡力
C．运动员滑行时有惯性，停下来就没有惯性
D．停止蹬地运动员就慢慢停下来，说明力是维持物体运动的原因
4．下列说法中正确的是（ ）

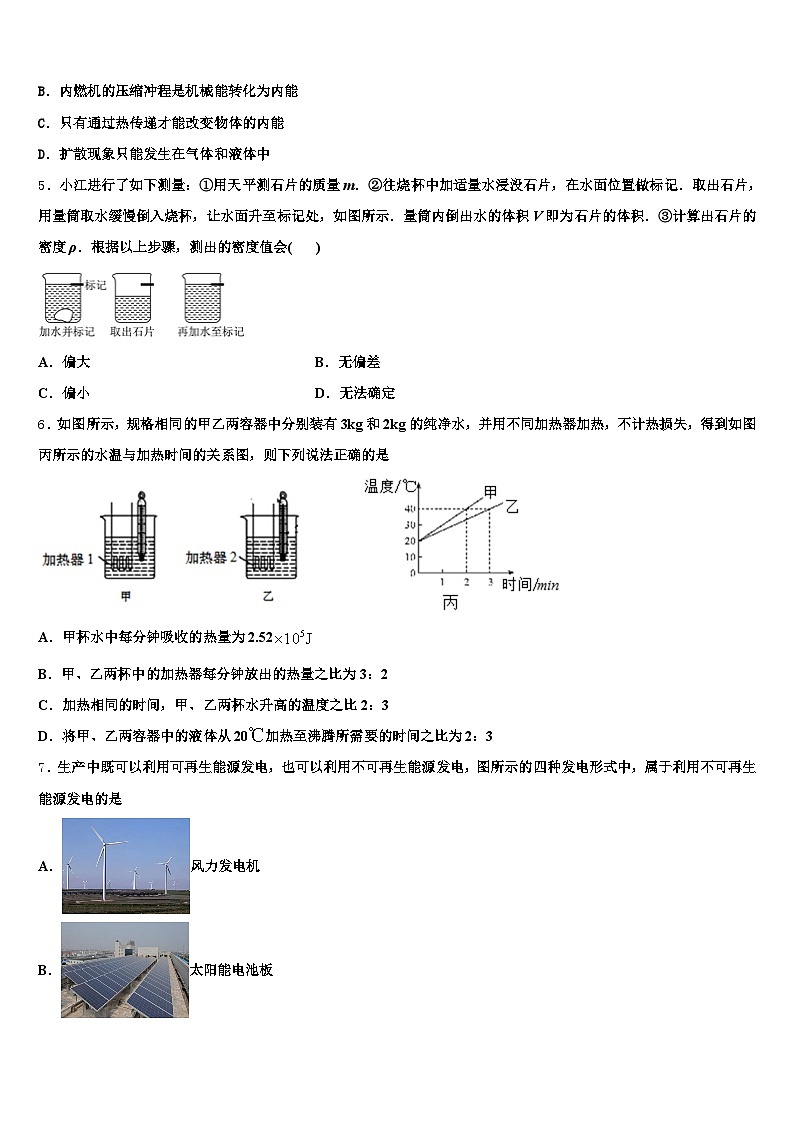

A．物体吸热后温度就一定升高
B．内燃机的压缩冲程是机械能转化为内能
C．只有通过热传递才能改变物体的内能
D．扩散现象只能发生在气体和液体中
5．小江进行了如下测量：①用天平测石片的质量m．②往烧杯中加适量水浸没石片，在水面位置做标记．取出石片，用量筒取水缓慢倒入烧杯，让水面升至标记处，如图所示．量筒内倒出水的体积V即为石片的体积．③计算出石片的密度ρ．根据以上步骤，测出的密度值会( )
A．偏大B．无偏差
C．偏小D．无法确定
6．如图所示，规格相同的甲乙两容器中分别装有3kg和2kg的纯净水，并用不同加热器加热，不计热损失，得到如图丙所示的水温与加热时间的关系图，则下列说法正确的是
A．甲杯水中每分钟吸收的热量为 2.52
B．甲、乙两杯中的加热器每分钟放出的热量之比为 3：2
C．加热相同的时间，甲、乙两杯水升高的温度之比 2：3
D．将甲、乙两容器中的液体从 20加热至沸腾所需要的时间之比为 2：3

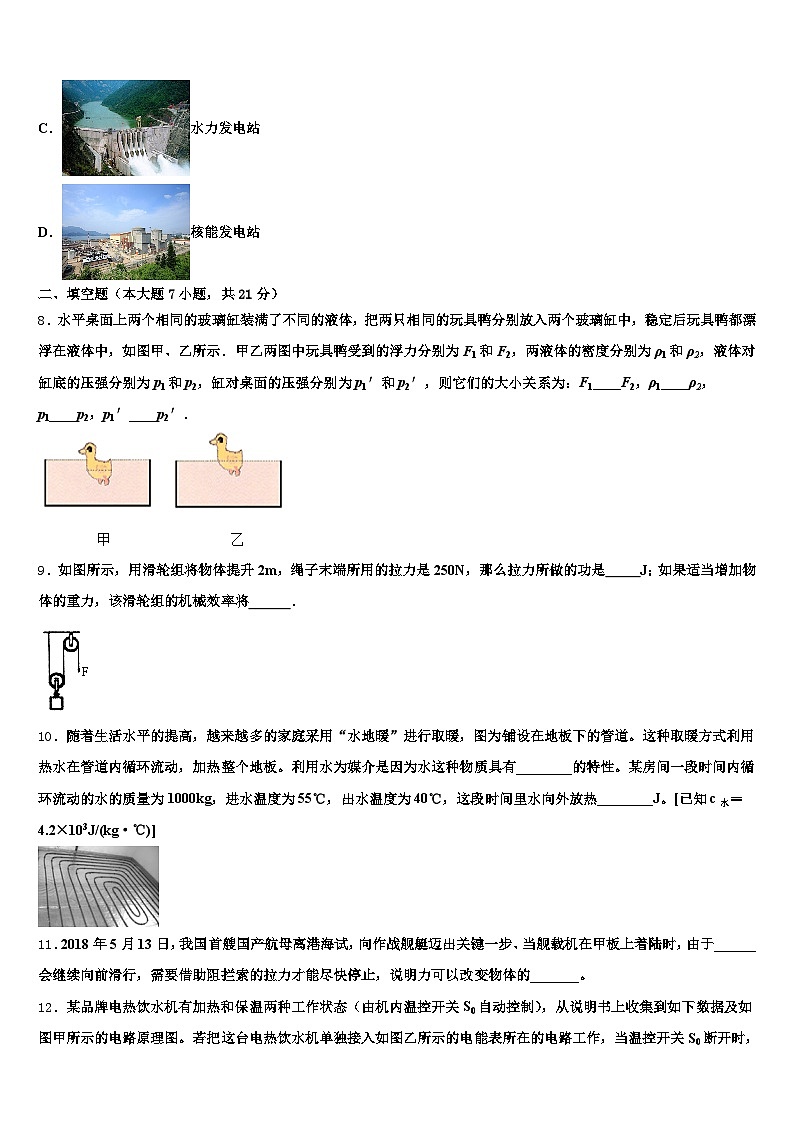

7．生产中既可以利用可再生能源发电，也可以利用不可再生能源发电，图所示的四种发电形式中，属于利用不可再生能源发电的是
A．风力发电机
B．太阳能电池板
C．水力发电站
D．核能发电站
二、填空题（本大题7小题，共21分）
8．水平桌面上两个相同的玻璃缸装满了不同的液体，把两只相同的玩具鸭分别放入两个玻璃缸中，稳定后玩具鸭都漂浮在液体中，如图甲、乙所示．甲乙两图中玩具鸭受到的浮力分别为F1和F2，两液体的密度分别为ρ1和ρ2，液体对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′，则它们的大小关系为：F1____F2，ρ1____ρ2，p1____p2，p1′____p2′．
9．如图所示，用滑轮组将物体提升2m，绳子末端所用的拉力是250N，那么拉力所做的功是 J；如果适当增加物体的重力，该滑轮组的机械效率将 ．
10．随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖，图为铺设在地板下的管道。这种取暖方式利用热水在管道内循环流动，加热整个地板。利用水为媒介是因为水这种物质具有________的特性。某房间一段时间内循环流动的水的质量为1000kg，进水温度为55℃，出水温度为40℃，这段时间里水向外放热________J。[已知c水＝4.2×103J/(kg·℃)]
11．2018年5月13日，我国首艘国产航母离港海试，向作战舰艇迈出关键一步、当舰载机在甲板上着陆时，由于______会继续向前滑行，需要借助阻拦索的拉力才能尽快停止，说明力可以改变物体的_______。
12．某品牌电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图甲所示的电路原理图。若把这台电热饮水机单独接入如图乙所示的电能表所在的电路工作，当温控开关S0断开时，饮水机处于________状态（选填“加热”或“保温”），R2的阻值为_______Ω；若同时闭合S和S0后工作6min，这段时间内电能表的转盘转过_______转。
13．一个由“倒L 形支架和与支架垂直的底板组成的装置,在O 点用棉线悬挂一个小球。现将一个装有水的杯子放在装置底板上如图所示,不断改变底板倾角（一定范围内）,可观察到___________________这个实验可以说明_____________________
14．中考考场为了杜绝利用无线通讯设施进行舞弊，采用了高科技手段来屏蔽______的传递．英语听力练习时每班教室里的扬声器同时发声，听力结束时又同时关闭，各教室内的扬声器是______联的．扬声器的工作原理是________
三、作图题（共7分）
15．一束光线AO从玻璃斜射到空气，在图甲中画出它的折射光线。
（________）
16．如图所示，S1是光控开关，夜晚自动闭合，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．请将图中连接成楼道节能照明电路．
（______）
17．如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数．
四、实验题（本大题共5小题，共20分）
18．“测量小石块的密度”实验。
小红所用器材有天平、小石块、烧杯、水、细线等，她的实验过程如下：
①调节托盘天平横梁平衡。
②用天平测出石块的质量m1。
③如图甲，将烧杯中装入适量的水，置于天平上，平衡时的读数为m2。
④如图乙，接着用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m3（此时手向上拉住细线另端，石块不触杯壁和杯底，水不外溢）。
⑤已知水的密度为ρ水，石块的密度表达式为ρ石＝_____（用已知量和测得的物理量表示）。
⑥此实验过程中若将（3）（4）顺序对换，则所测密度的误差是偏_____（选填“大”或“小”）。小明在实验室里找到了一架天平，但没有砝码，除此之外还有如下器材：两个完全相同的烧杯、量筒、细线、滴管和足量的水（已知水的密度为ρ水），小石块能放入烧杯中，但无法放入量筒中。请利用上述器材帮他设计实验方案，补全实验步骤及测量的物理量，物理量要用规定的符号表示，实验过程烧杯中的水不能溢出。
①实验步骤和测量的物理量：a．调节天平横梁平衡。_____；
②用已知量和测得的物理量表示出小矿石块的密度ρ石＝_____。
19．在探究水的沸腾实验中，当水温上升到 70℃时，小明每隔1min记录一次温度计示数，并在图像中描点，直至沸腾一段时间．最后画出“温度一时间”的图像（如图）．
（1）根据图像可知水的沸点为_______℃．沸腾前，水温变化快慢的特点是________________，形成这种特点的主要原因是____________________．
（2）小红在同一地点用相同的器材进行实验，水的初温相同，但体积更多．与小明的实验相比:小红实验中的水沸点会____________（选填:“相同”、“更高”或“更低”）．水加热至沸腾的耗时___________（选填:“相同”、“更多”战“更少”）．
20．在“用电流表测电流”的实验中，某同学连接的电路如图所示：
闭合开关，观察到灯泡L1和L2的发光情况是：________； 针对上述现象，该电路存在的问题是：________； 请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉) 在虚线框中画出改正后的电路图.
21．如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动。乙图是探究“物体的动能跟哪些因素有关”的实验装置，实验中让同一钢球从斜面上由静止滚下，碰到同一木块上，得到的实验数据见下表。
（1）进行甲实验时，每一次都让同一小车从斜面上相同的高度自由滑下，其目的是使小车到达水平面时运动的_____相同；通过观察小车在粗糙程度不同的水平面上运动的_____来判断阻力对小车运动的影响，从而可以推理：如果运动的物体不受力，它将_____。进行乙实验时，通过观察_____来判断钢球动能的大小，这种物理实验方法叫做转换法。分析表中的实验数据，可得出的结论是_____。
22．用绳子拉着一个小球在光滑的水平桌面做圆周运动，绳子拉力大小与什么因素有关？小明认为与小球的运动速度有关。于是他用一根橡皮筋连接一个小球，让小球在光滑的水平桌面上以一定速度作圆周运动（如图所示）。改变小球的运动速度，做几次实验，记录现象如表。
（1）小球在桌面作圆周运动时，其运动状态_____改变（选填“可能”、“一定”或“一定不”）。
（2）小明用橡皮筋代替绳子进行实验的目的是_____。
（3）小玲查阅资料后知道作圆周运动的小球受到的拉力与小球的运动速度、小球的质量以及圆周的半径有关。据此，小玲认为用橡皮筋代替绳子存在着明显的缺陷，请说出理由_____。
五、计算题（本大题共2小题，共13分）
23．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值。
（3）总电阻R的阻值。
24．下表为某电热水器的铭牌（其中一项内容已模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝. 求：
电热丝Rl的阻值.热水器在低温档正常工作5分钟所产生的热量.热水器在高温挡正常工作时的额定电流（结果保留一位小数）.
六、综合能力题（本大题共3小题，共18分）
25．物理兴趣小组的同学们做了这样的实验：取500g水放在烧杯中，测得水的温度为20℃，然后点燃酒精灯给烧杯加热，并将温度计插在水中观察水温的变化，当温度计的示数恰为70℃时，消耗了10g的酒精．[C水＝4.2×103J/（kg•℃）]请计算出实验中水吸收了多少热量？有的同学试图用水吸收的热量来计算酒精热值，请回答这种做法是否可以？并说明理由．
26．如图是某型号电动轮椅工作原理示意图．开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，R2的阻值为10Ω，电动机的额定功率为100W，额定电压为24V。请解答下列问题：
（1）当开关S1和S2同时接_____时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的_____能够改变；
（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少_______？
（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大_______？
27．小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则
（1）电热水器正常工作时，电路中电流是多大？（结果保留一位小数）
（2）电热水器正常工作15min，加热电阻R消耗的电能是多少kw·h？
（3）根据题中电路图，再给你一个加热电阻R1和两个开关S1、S2，请你对该电热水器进行电路改装．设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2111W，春、秋两季额定功率是4111W，冬季额定功率是6111W，请画出改装后的电路图，并计算R1．
（4）从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及影响？(写一种)
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
试题分析： 改变内能的方式有两种，一是做功二是热传递；热水倒入茶杯，茶杯的温度升高是利用热传递改变茶杯内能；将冰冻食物放在水中解冻，水变凉是利用热传递方式改变内能；刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低，是利用热传递改变物体内能；寒冷的冬天，双手互搓，手的温度升高，是通过做功改变物体内能；故答案选D．
考点：改变内能的方式
2、A
【解析】
A、飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用，此选项正确；
B、飞机在不同高度飞行时，受到的大气压力不相同，此选项错误；
C、飞机在匀速爬升过程中，动能不变和重力势能增大，此选项错误；
D、飞机的机翼上凸下平，使机翼上方空气流速快压强小，从而获得向上的，此选项错误．
故选A．
3、B
【解析】
A、运动员弯着腰是通过降低重心来增大稳度，不是增大重力，故A错误；
B、运动员受到的重力和地面对他们的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，是一对平衡力，故B正确；
C、一切物体在任何运动状态下都有惯性，运动员滑行时有惯性，停下来也有惯性，故C错误；
D、停止蹬地，运动员受到摩擦力的作用会慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误。
故选B。
4、B
【解析】
试题分析：晶体熔化过程中吸收热量，但温度保持不变，故A错；压缩冲程中，对气体做功，消耗了机械能，使气体的内能升高了，是机械化能转化为内能，故B正确；做功和热传递都可以改变物体的内能，故C错；固体、气体和液体都可以发生扩散现象，故D错；应选B。
【考点定位】内能；能量的转化；扩散
5、C
【解析】
采用“补水法”测石片的体积，由于石片上附着水，使得所测体积偏大，密度偏小，故C符合题意为答案．
6、D
【解析】
A、由图丙的甲图线可知，加热 2min 时，甲容器中水升高的温度：△t=40℃-20℃=20℃；由图象还可知，水的温度变化随时间的增加而均匀升高，所以，加热 1min 时，甲容器中水升高的温度：△t′==×20℃=10℃；此时甲容器中的水吸收热量：Q吸1=cm1△t=4.2×103J/（kg•℃）×3kg×10℃=1.26×105J，故A错误；
B、由图丙可知，水的温度从20℃升高到40℃时，乙的加热时间为3min；此时乙容器中的水吸收热量：Q吸=cm2△t=4.2×103J/（kg•℃）×2kg×（40℃-20℃）=1.68×105J，乙容器中的水每分钟吸收热量为：Q吸2=×Q吸=×1.68×105J=5.6×104J；由于忽略散热损失，所以两加热器每分钟放出的热量与水每分钟吸收的热量相同，则：加热器每分钟放出的热量之比为：Q甲放/min：Q放2/min=1.26×105J：5.6×104J=9：4，故B错误．
C、根据B可知相同时间内，加热器放出的热量之比为9：4，则相同时间内，两杯水吸收的热量之比为9：4，根据△t=可得两杯水升高的温度之比为：===，故C错误．
D、根据Q吸=cm（t-t0）可得甲、乙两容器中的水从 20℃加热至沸腾所需热量之比：====；根据时间t=可得所用时间之比为：===；故D正确．
7、D
【解析】
太阳能、风能、水能可以源源不断的得到，是可再生能源，核能，会越用越少，不可能在短时间内补充，是不可再生能源，所以利用不可再生能源发电的是核能发电，故ABC错误，D正确．
二、填空题（本大题7小题，共21分）
8、＝ ＜ ＜ ＜
【解析】
由图和题意可知，甲、乙两个完全相同的玻璃缸装满了不同的液体，稳定后玩具鸭都漂浮在液体中，根据物体的浮沉条件可得，浮力都等于鸭子的重力，∴F1=F1；玩具鸭在甲液体中排开的液体体积大，根据=g，可知甲液体的密度小，乙液体的密度大，即ρ1ρ1，由于玻璃缸中液体的深度h相同， 根据p=ρgh可知，液体对容器底部的压强：p1p1；因甲、乙两个玻璃缸完全相同，装满液体时，根据G=mg=Vg，密度大的质量大，乙缸中液体的质量大，重力大，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满液体时对桌面的压力：；由于玩具鸭子漂浮，根据漂浮条件和阿基米德原理可知：G物=F浮=G排，即玩具鸭的重力与溢出水的重力相等，所以漂浮着玩具时玻璃缸对桌面的压力仍然，由于玻璃缸完全相同(底面积相同)，则由p=可知，此时缸对桌面的压强相等，即：p′1p′1．
9、1000 增大
【解析】
试题分析：如图滑轮组有两端绳子承担物重，绳子移动的距离s=2h=2×2m=4m．拉力所做的功：
W=Fs=250N×4m=1000J；如果适当增加物体的重力，在相同条件下，在额外功不变的情况下，拉力所做的有用功增多，有用功在总功中所占比例变大，该滑轮组的机械效率将增大．
考点：滑轮组的机械效率
10、热传递 比热容大 6.3×107
【解析】
(1)“水地暖”取暖过程中，没有能量的转化，是通过热传递的方式改变物体内能的。
(2)“水地暖”以水为媒介，是因为水的比热容大，质量相同、且降低相同的温度时，水释放的热量多，取暖效果好；
(3)水放出的热量：Q放=cm水(t−t0)=4.2×103J/(kg⋅℃)×1000kg×(55℃−40℃)=6.3×107J.
11、惯性 运动状态
【解析】
舰载机降落在航母甲板上，舰载机原来处于运动状态，由于惯性还会继续向前滑行；阻拦索的拉力使舰载机由运动变为静止，说明力可以改变物体的运动状态。
12、保温 1210 120
【解析】
温控开关S0断开时，只有电阻R2接入电路，根据P=可知：热水器功率小于开关S0闭合时两电阻并联时的功率，因此开关S0断开时饮水机处于保温状态；只用电阻R2接入电路时，饮水机处于保温状态，由P=得：电阻R2===1210Ω；闭合S和S0后工作6min消耗的电能：W=Pt=400W×6×60s=1.44×105J=0.04kW•h，由图可知电能表规格为3000r/ kW•h，则电能表转过的圈数是0.04 kW•h×3000r/ kW•h=120r。
13、烧杯内液面水平，小球仍然竖直向下 重力的方向总是竖直向下的
【解析】
不断改变斜面倾角，观察到水面总是水平的，悬挂的小球始终与水面垂直，这个实验可以说明重力的方向总是竖直向下的。
14、电磁波 并联 通电导体在磁场中受力运动
【解析】
考场为了杜绝利用无线通讯设施进行舞弊，采用了高科技手段来屏蔽无线电通信的载体−−电磁波；
每班教室里的扬声器同时发声，又同时关闭，但各教室内的扬声器工作情况是互不影响，所以各教室内的扬声器之间是并联；
扬声器内部有一个永久磁铁和一个通电螺线管，当螺线管中通过变化的电流时，由于通电导线在磁场中受力的作用，故该螺线管会在永久磁铁的磁场的作用下受力振动，即将电流转化为声音，故是利用通电导体在磁场中受力的原理来工作的．
三、作图题（共7分）
15、
【解析】
题目已经过入射点O作出垂直于界面的法线，根据折射角大于入射角画出折射光线即可。如图所示：
16、见解析所示
【解析】
由题意知，两开关应串联起来共同控制灯泡，让其白天不会发光；而晚上也只在有声音时发光；同时注意家庭电路中电路的连接要点，即开关接在火线上，据此分析解答，故答案如图所示：
17、
【解析】
经凸透镜的折射光线过焦点，入射光线平行于主光轴画；过平面镜的入射点垂直镜面作出法线,求出入射角为60∘,则反射角为60∘，在法线右侧作出反射光线，标出反射角如图：
四、实验题（本大题共5小题，共20分）
18、 小 见解析所示 •ρ水
【解析】
（1）用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m3（此时手向上拉住细线另一端，石块不触杯壁和杯底，水不外溢），
石块排开水的质量为：m排＝m3﹣m2，若水的密度为ρ水，则石块的体积为：
V石＝V排＝＝，
石块的密度：ρ石＝＝＝，
此实验过程中若将（3）（4）顺序对换，因为提出石块时会带出一部分水，则所测水与烧杯的总质量m2变小，所以所测排开水的体积变大，测得石块的体积变大，故所测石块的密度偏小；
（2）实验步骤和测量的物理量：a．调节天平横梁平衡。b．将两烧杯分别放在天平的两个盘中，并用滴管向质量较小的烧杯中加水，使天平再次平衡；
c．用细线系住石块，放入质量较大的烧杯中，向量筒中加入适量水，记下体积V1；再将量筒中的水加入质量较小的烧杯中，直到天平平衡，记下此时量筒中剩余水的体积V2；
d．向量筒再加入适量水，记下体积V3，将石块完全浸没在量筒的水中，记下体积V4；
（2）由ρ＝得，m＝ρV，石块和水的质量相等：
则ρ石（V4﹣V3）＝ρ水（V1﹣V2），
则ρ石＝•ρ水。
19、98 先快后慢 温度越高，相同时间散失热量越多 相同 更多
【解析】
（1）因水沸腾时继续吸热但温度不变，所以根据图像可知，水温度升到98℃就保持不变，说明水的沸点为98℃；由图像获悉，在水沸腾前，水温先升得快后升得慢．因为水温升得越高，与周围环境的温差就越大，热量散失就越多，所以温度升高变慢了．
（2）水的沸点与气压有关，同一地点，大气压相同，水的沸点也相同．但小红加热的水体积更多，在相同条件下，加热至沸腾需要吸收的热量就更多，所以耗时就更多．
20、L2发光L1不发光 L1被短路
【解析】
（1）从实物图可知：导线直接接到了灯泡L1的两端，则导致L1短路，所以，灯泡L2发光，L1不发光；
（2）该电路存在的问题是：①L1被短路，②电流表A2的正负接线柱接反．使L1不亮的原因是L1被短路；
（3）根据一个电流表在干路，一个在支路，将A2的“3”接线柱改到开关的右侧接线柱即可，如下图所示：
（4）从电源正极开始，经过开关后进行分支，一支经过灯泡L2，另一支经过电流表A2和灯泡L1，然后两支汇合共同经电流表A1回到电源负极，如下图所示：
21、速度 距离 保持匀速直线运动状态 木块被推动的距离 质量相同的物体，运动的速度越大，它的动能越大
【解析】
根据题中“甲图是探究“阻力对物体运动的影响”的实验装置，……乙图是探究“物体的动能跟哪些因素有关”的实验装置”可知，本题考查两个实验的探究。两个实验从器材、现象上有一定的相似之处，但实验的目的、研究的方法却也有着本质的不同。根据实验目的，结合实验方法进行分析解答。
【详解】
（1）让小车从斜面的相同高度滑下，其目的是使小车到达水平面时运动的速度相同；通过观察小车在粗糙程度不同的水平面上运动的距离，进而判断小车所受阻力的大小，可以推理出的结论是：如果运动的物体不受力，它将做匀速直线运动；
（2）乙实验中，钢球质量不变，目的是探究钢球动能大小与速度的关系；实验中通过观察木块被推动的距离来判断钢球动能的大小，这是转换法的运用。分析表中的实验数据，可得出的结论是质量相同的物体，运动的速度越大，它的动能越大。
22、一定 通过橡皮筋的伸长来比较拉力的大小 实验中小球速度和圆周半径都在发生改变
【解析】
（1）速度大小和运动方向的变化，都属于运动状态的变化，当小球做圆周运动时，速度方向时刻改变，所以运动状态一定改变；
（2）橡皮筋伸长的长度越大，说明其产生的弹力越大，小明用橡皮筋替代绳子进行实验的目的是通过橡皮筋的伸长来比较拉力的大小；
（3）橡皮筋受力，就会变长，要探究小球所受到的拉力与运动速度及质量的关系，需保持小球运动半径不变，而实验中小球运动速度发生变化时，橡皮筋就会变长，圆周半径就会发生改变；
五、计算题（本大题共2小题，共13分）
23、（1）0.9A；（2）30Ω；（3）7.5Ω。
【解析】
（1）由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；
根据并联电路各支路两端的电压相等可知：；
则电流表A1的示数：；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：，
R2的阻值：；
（3）电路的总电阻：。
答；（1）0.9A；（2）30Ω；（3）7.5Ω。
24、（1）44Ω（2）1.32×105J（3）8.3A
【解析】
由电路图可知,开关S1闭合、S2接a时,R1与R2并联，电路的总电阻最小，
由P=UI=可知，电路的总功率最大，电热水器处于高温档；
同理可知,开关S1断开、S2接b时,R1与R2串联，电路的总电阻最大，电路的总功率最小，电热水器处于低温档；
开关S1闭合、S2接b时,电路为R1的简单电路，电热水器处于中温档；
开关S1断开、S2接a时，电路断路。
(1)开关S1闭合、S2接b时,电路为R1的简单电路，电热水器处于中温档，
由I=可得,电阻R1的阻值：
R1===44Ω；
(2)低温档正常工作5分钟产生的热量：
Q=W=UI低t=220V×2A×5×60s=1.32×105J；
(3)由电路图知：开关S1断开、S2接b时，两电阻串联．热水器电阻最大，由P=知，热水器处于低温档，此时I低=，即：2A=，解得： R2=66Ω；
由电路图知：开关S1闭合、S2接a时，两电阻并联，此时热水器电阻最小，功率最大，
热水器处于高温挡，此时I高==+≈8.3A.
六、综合能力题（本大题共3小题，共18分）
25、（1）1.05×105J
（2）不可．说明详见解析．
【解析】
(1)水吸收的热量：
Q吸＝cm△t＝4.2×103J/(kg⋅℃)×0.5kg×(70℃−20℃)＝1.05×105J，
(2)不可以．因为公式q＝中，Q是酒精完全燃烧所放出的热量，而酒精完全放出的热量并没有全部被水吸收，所以不能用水吸收的热量来计算热值．
26、1 方向 14W 37.5N
【解析】
（1）[1]如图当开关S1和S2同时接1时，滑动变阻器串联在电路中能够高速前进，符合题意；
[2]分析电路图可知，开关接1和2时，电动机的电流方向相反，所以电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变；
（2）[3]当电动轮椅后退时，电流表示数为1A，电路中电动机和R2串联工作，
，
电动机的电压为：
，
此时电动机的实际功率是：
；
（3）[4] 当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，可得：
则做机械功的功率为：
，
匀速前进时，阻力与牵引力平衡，
所以阻力等于牵引力：
。
27、（1）18.2A；（2）1kw·h；（3）24.2Ω；（4）见解析
【解析】
试题分析：（1）电热水器正常工作时的电流以：I=P/U=4111W/221V=18.2A；
（2）电热水器消耗的功率：P=4111W=4kW，t=15min=1.25h，加热电阻R消耗的电能是：W=Pt=4kW×1.25h=1kw·h；
（3）由题意可知，两加热电阻并联，分别由一个开关控制，设计图如下：
夏天：断开S1，闭合S、S2时，R1接入电路，功率P1=2111W，R1=U2/P1=24.2Ω；
（4）可能是总电流过大、烧坏电路、保险丝熔断、空气开关跳闸、电能表工作不正常或损坏等．
【考点定位】电学综合计算
热水箱容量
2L
额定电压
220V
加热时的功率
400W
保温时的功率
40W
实验序号
斜面高度h/cm
木块被撞出的距离s/cm
1
5
6
2
10
24
3
15
54
小球质量/克
小球速度
橡皮筋长度/厘米
15
慢
10
15
较快
15
15
很快
18
