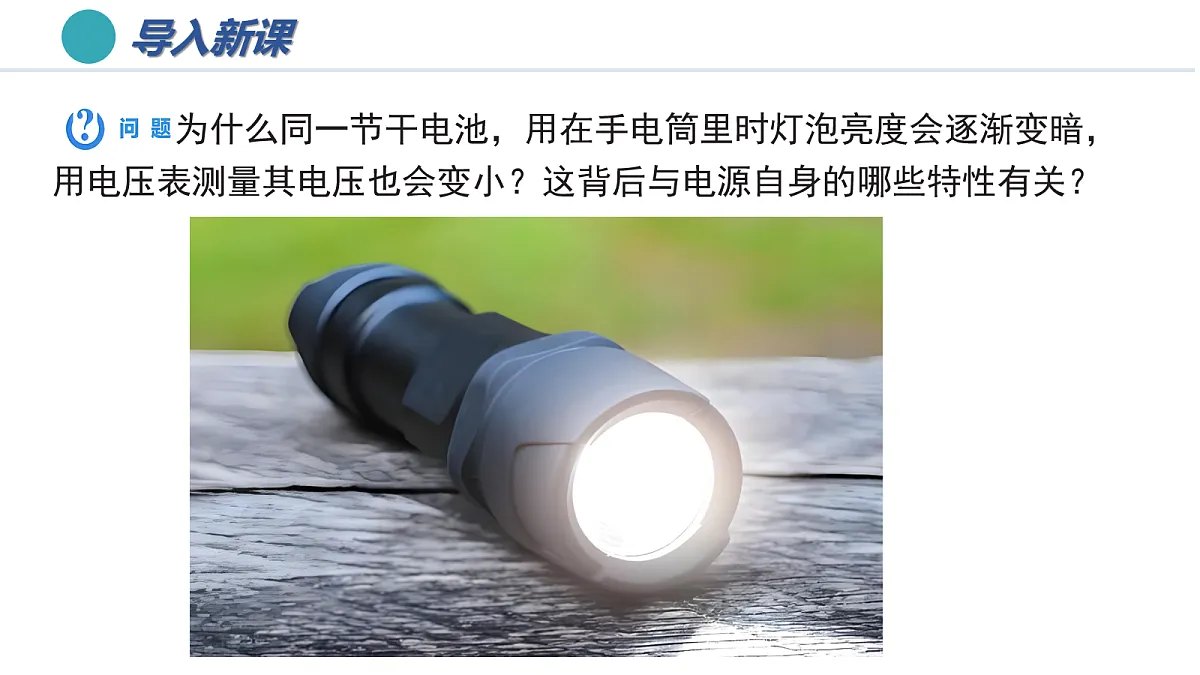

为什么同一节干电池，用在手电筒里时灯泡亮度会逐渐变暗，用电压表测量其电压也会变小？这背后与电源自身的哪些特性有关？

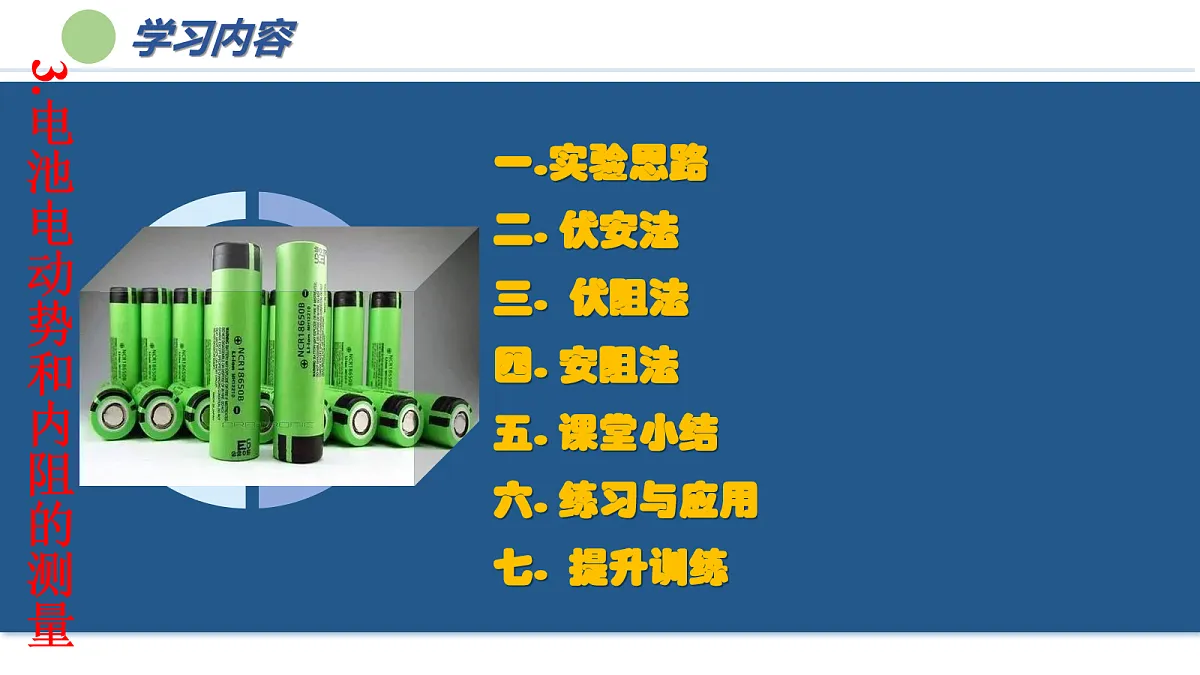

一.实验思路二. 伏安法三. 伏阻法四. 安阻法五. 课堂小结六. 练习与应用七. 提升训练
3.电池电动势和内阻的测量

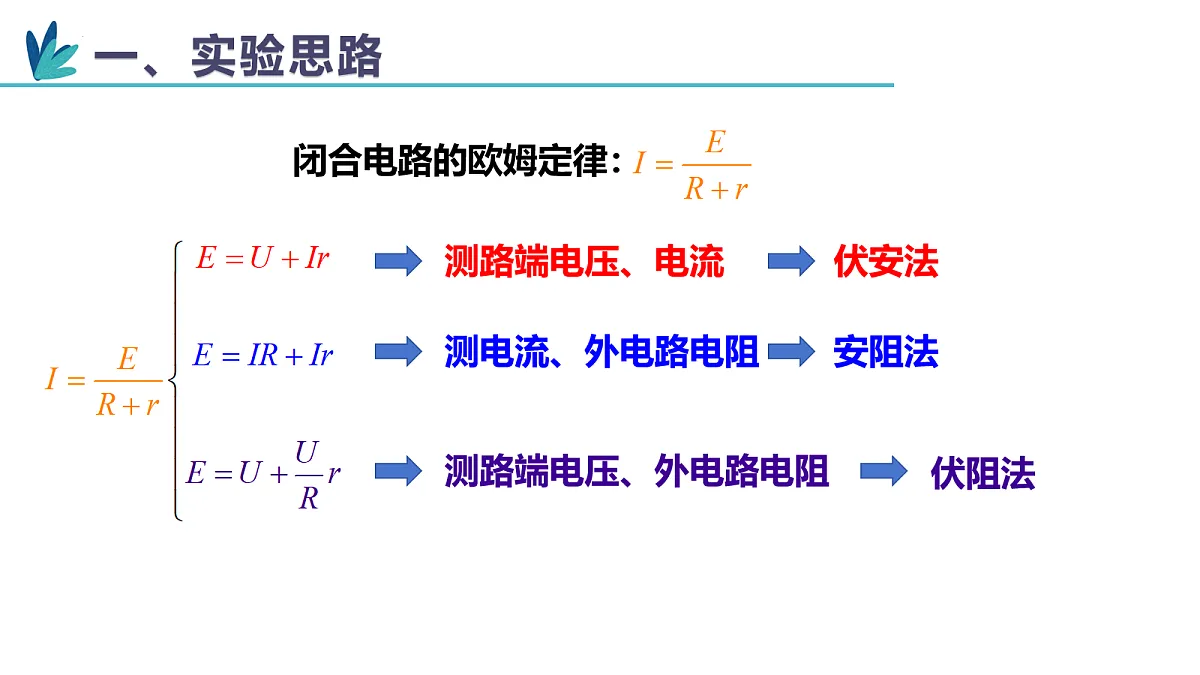

测路端电压、外电路电阻

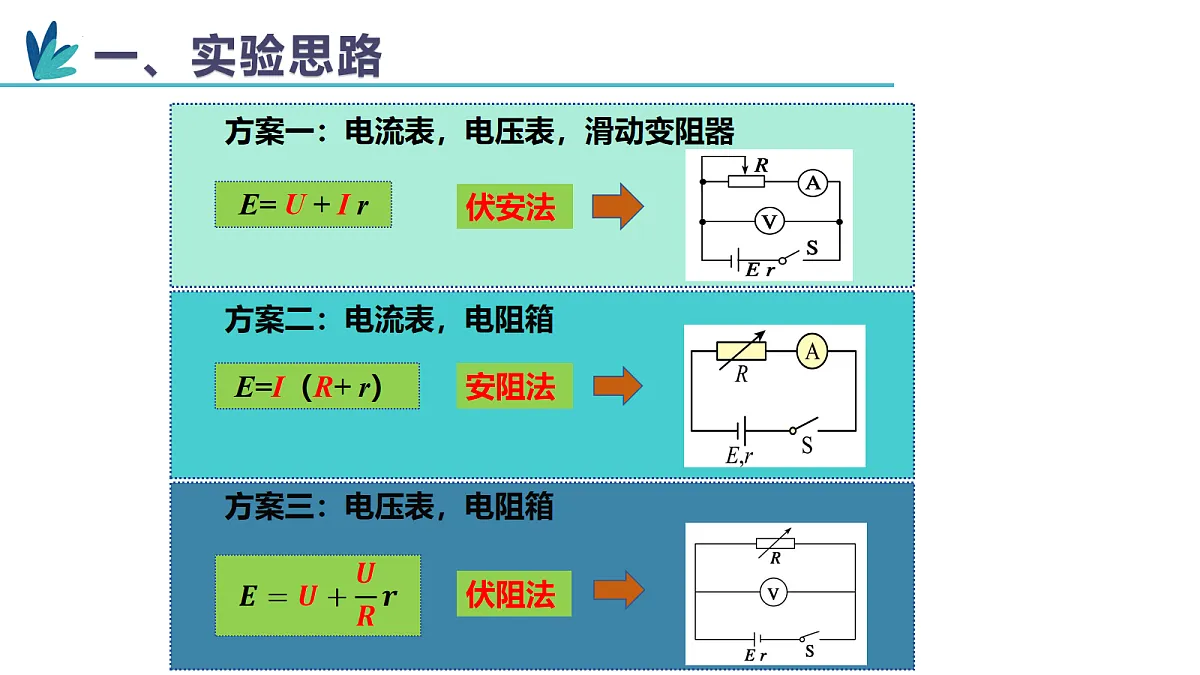

方案一：电流表，电压表，滑动变阻器
方案二：电流表，电阻箱
方案三：电压表，电阻箱
E：待测电动势 U：路端电压 I：通过电源的电流 r：待测内阻

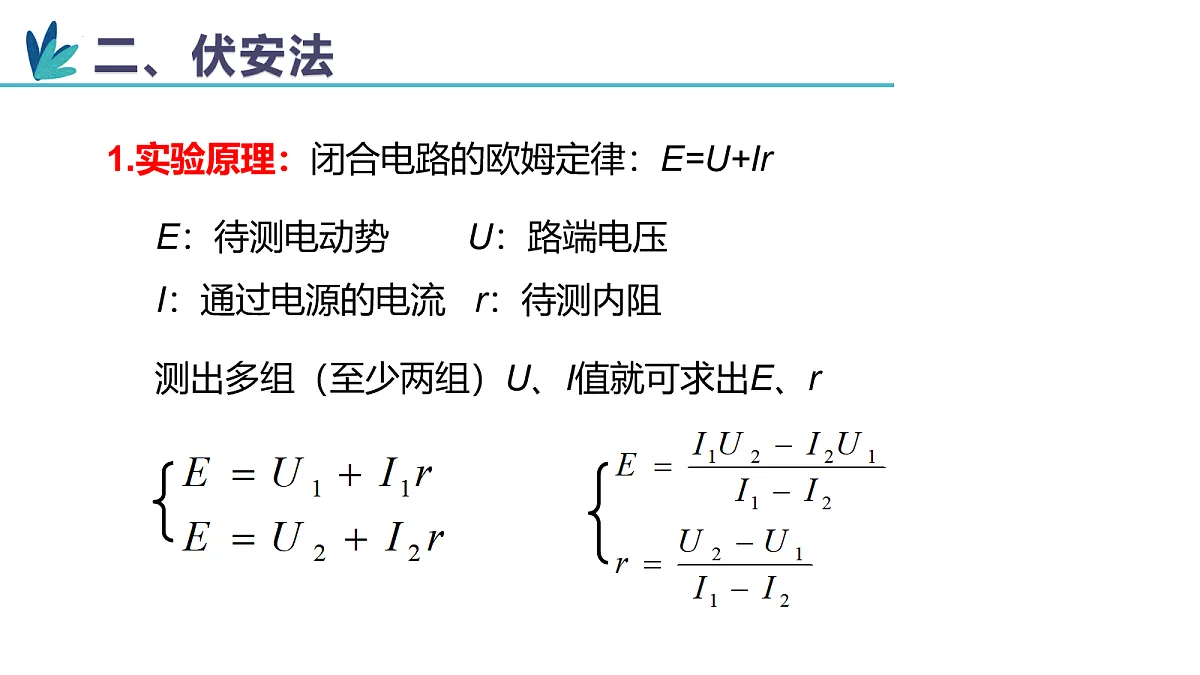

1.实验原理：闭合电路的欧姆定律：E=U+Ir
测出多组（至少两组）U、I值就可求出E、r
（1）按原理图连接实物图；
（2）把变阻器的滑片移到一端使其阻值最大；
（3）闭合开关,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U、I值；
（4）断开开关,整理好器材。
根据测量的多组U、I值计算得到多组E、r
在坐标纸上以 I 为横坐标，U 为纵坐标，用测出几组的U、I 值画出U-I 图象。
r是直线的斜率的绝对值
1.电键闭合前，变阻器滑片应置于阻值最大位置处;2.使用内阻较大一些的旧电池。在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化。如果使用的是水果电池，它的内阻虽然比较大，但不够稳定，测量前要做好充分的准备，测量尽量迅速。3.要测出不少于6组 I、U 数据，且变化范围要大一些；4.画 U-I 图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去；
5.画U-I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当的值开始，（但横坐标必须从0开始)但这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r；6.画U-I 图线时，坐标轴的单位长度选择要恰当，使作出的图线基本充满整个区域为宜，不能使图线位于某一角上；7.使用 U-I 图线计算内阻要在直线上任取两个相距较远的点，用公式计算出电源的内阻 r。
（1）电压表内阻越大，电压表分流越小，系统误差越小。（2）电压表内阻已知，可求流过电压表的电流，可消除系统误差。
1.误差来源：电压表分流。路端电压越大，电压表分流越多。U-I图像修正如图所示。
E测r真
E测=I1(R1+r) E测=I2 (R2+r)
外小小，小人(r)小义(E) ；内大大，高人(r)一(E)等
练习1.如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的U-I图线，以下实验结论正确的是（　　）A．电池内阻的测量值为3.50ΩB．电池电动势为1.40VC．外电路发生短路时的电流为0.40AD．电压表的示数为1.20V时，电流表的示数为0.30A
练习2.(多选)在测电源电动势和内阻的实验中（  ）A．图（2）所示电路内阻测量比图（1）准确B．图（1）所示电路电动势测量准确C．图（2）所示电路，电动势测量准确D．图（1）所示电路，内阻测量值比真实值偏小
练习3.某同学利用DIS，定值电阻R0、电阻箱R1等实验器材测量电池a的电动势Ea和内阻ra，实验装置如图甲所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R，用电压传感器测得路端电压U，并在计算机上显示出如图乙所示 的关系图线a，重复上述实验测量电池b的电动势Eb和内阻rb，得到图乙中的图线b。由图可知（　　）A．Ea＞Eb，ra＞rbB．Ea＜Eb，ra＜rbC．Ea＝Eb，ra＜rbD．Ea＜Eb，ra＝rb
练习4.某同学利用一只电流表和一个电阻箱测定电源的电动势和内电阻，使用的器材还有开关一个、导线若干，实验原理如左图所示。（1）调节电阻箱，示数如中图所示，读得电阻值是______Ω。（2）接通开关，多次改变电阻箱的阻值R，同时读出对应的电流表的示数I，并作记录，画出 关系图线，如右图所示。则图线斜率的物理意义是____________；若电流表内阻RA=0.2Ω,由图线求得电源的电动势E＝______V，内阻r＝______Ω。
练习5.为了测量一节干电池的电动势和内阻，某同学在实验室选择合适的器材，设计了如图所示的实验电路图，请完成下列问题：(1)改变电阻箱的阻值，测得多组实验数据绘出如图丙所示的 图线，由右图可得，电源电动势E=_____，内阻r =_____。（均用图中a、b表示）(2)实验误差分为系统误差和偶然误差，则造成该实验结果系统误差的主要原因是 。
练习6.某小组为了测量手机锂电池的电动势（约3.7V）与内阻（约0.1Ω），在实验室寻找到了下列器材：电压表V1（量程0～15V）；电压表V2（量程0～3V）；电流表A（量程0～0.6A）；滑动变阻器（阻值范围0～20Ω）；定值电阻R0=2.0Ω、导线、开关若干。（1）本实验选用的电压表为___________（选“V1”或“V2”）；（2）小组先测得电流表的内阻为5.09Ω，为了更精确测量电源电动势与内阻，应该选用的实验电路是图___________（选“A”或“B”）；
