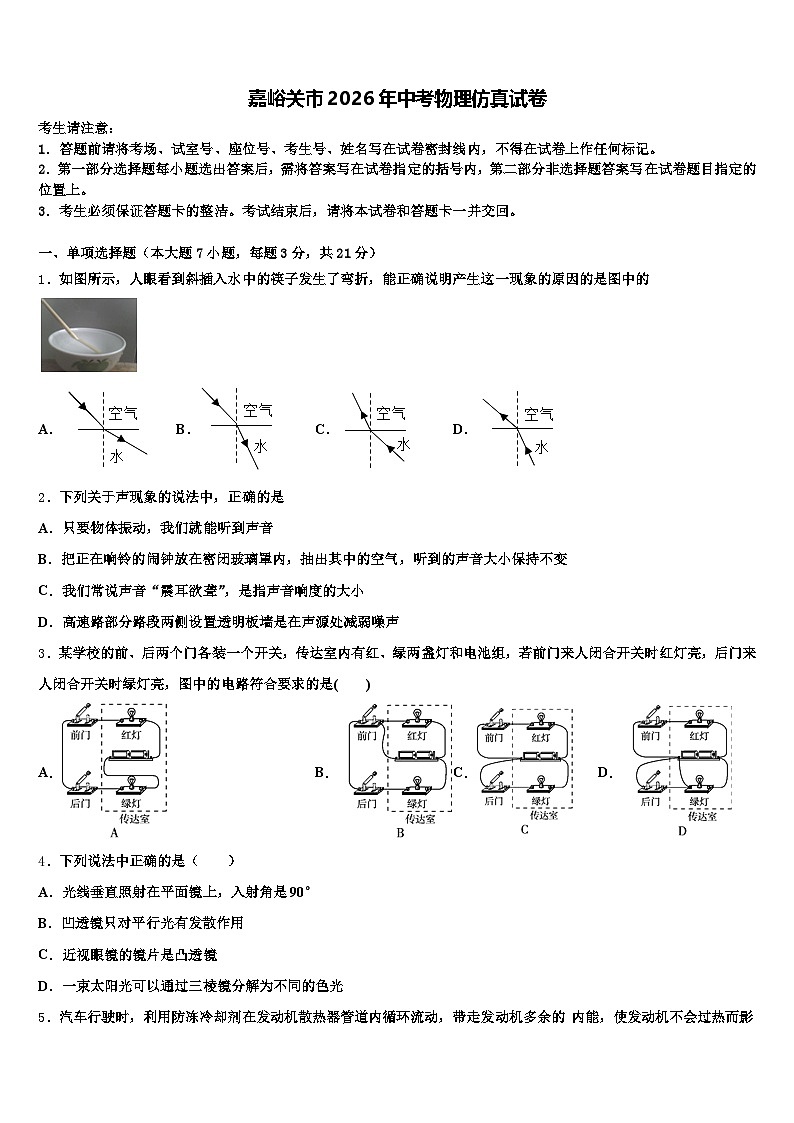

嘉峪关市2026年中考物理仿真试卷（含答案解析）

这是一份嘉峪关市2026年中考物理仿真试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，人眼看到斜插入水中的筷子发生了弯折，能正确说明产生这一现象的原因的是图中的
A．B．C．D．
2．下列关于声现象的说法中，正确的是
A．只要物体振动，我们就能听到声音
B．把正在响铃的闹钟放在密闭玻璃罩内，抽出其中的空气，听到的声音大小保持不变
C．我们常说声音“震耳欲聋”，是指声音响度的大小
D．高速路部分路段两侧设置透明板墙是在声源处减弱噪声
3．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是( )
A．B．C．D．
4．下列说法中正确的是（ ）
A．光线垂直照射在平面镜上，入射角是90°
B．凹透镜只对平行光有发散作用
C．近视眼镜的镜片是凸透镜
D．一束太阳光可以通过三棱镜分解为不同的色光

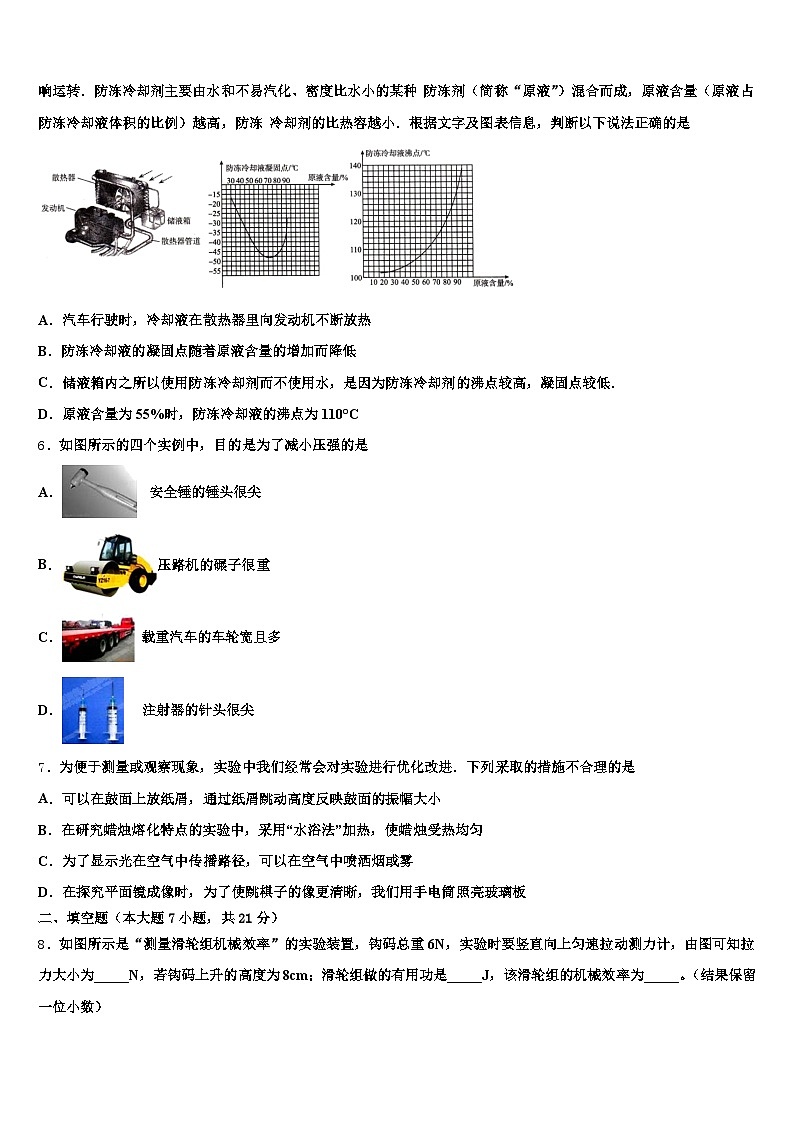

5．汽车行驶时，利用防冻冷却剂在发动机散热器管道内循环流动，带走发动机多余的 内能，使发动机不会过热而影响运转．防冻冷却剂主要由水和不易汽化、密度比水小的某种 防冻剂（简称“原液”）混合而成，原液含量（原液占防冻冷却液体积的比例）越高，防冻 冷却剂的比热容越小．根据文字及图表信息，判断以下说法正确的是
A．汽车行驶时，冷却液在散热器里向发动机不断放热
B．防冻冷却液的凝固点随着原液含量的增加而降低
C．储液箱内之所以使用防冻冷却剂而不使用水，是因为防冻冷却剂的沸点较高，凝固点较低．
D．原液含量为55%时，防冻冷却液的沸点为110°C
6．如图所示的四个实例中，目的是为了减小压强的是
A． 安全锤的锤头很尖
B．压路机的碾子很重
C． 载重汽车的车轮宽且多
D． 注射器的针头很尖
7．为便于测量或观察现象，实验中我们经常会对实验进行优化改进．下列采取的措施不合理的是
A．可以在鼓面上放纸屑，通过纸屑跳动高度反映鼓面的振幅大小
B．在研究蜡烛熔化特点的实验中，采用“水浴法”加热，使蜡烛受热均匀
C．为了显示光在空气中传播路径，可以在空气中喷洒烟或雾
D．在探究平面镜成像时，为了使跳棋子的像更清晰，我们用手电筒照亮玻璃板
二、填空题（本大题7小题，共21分）
8．如图所示是“测量滑轮组机械效率”的实验装置，钩码总重6N，实验时要竖直向上匀速拉动测力计，由图可知拉力大小为_____N，若钩码上升的高度为8cm；滑轮组做的有用功是_____J，该滑轮组的机械效率为_____。（结果保留一位小数）

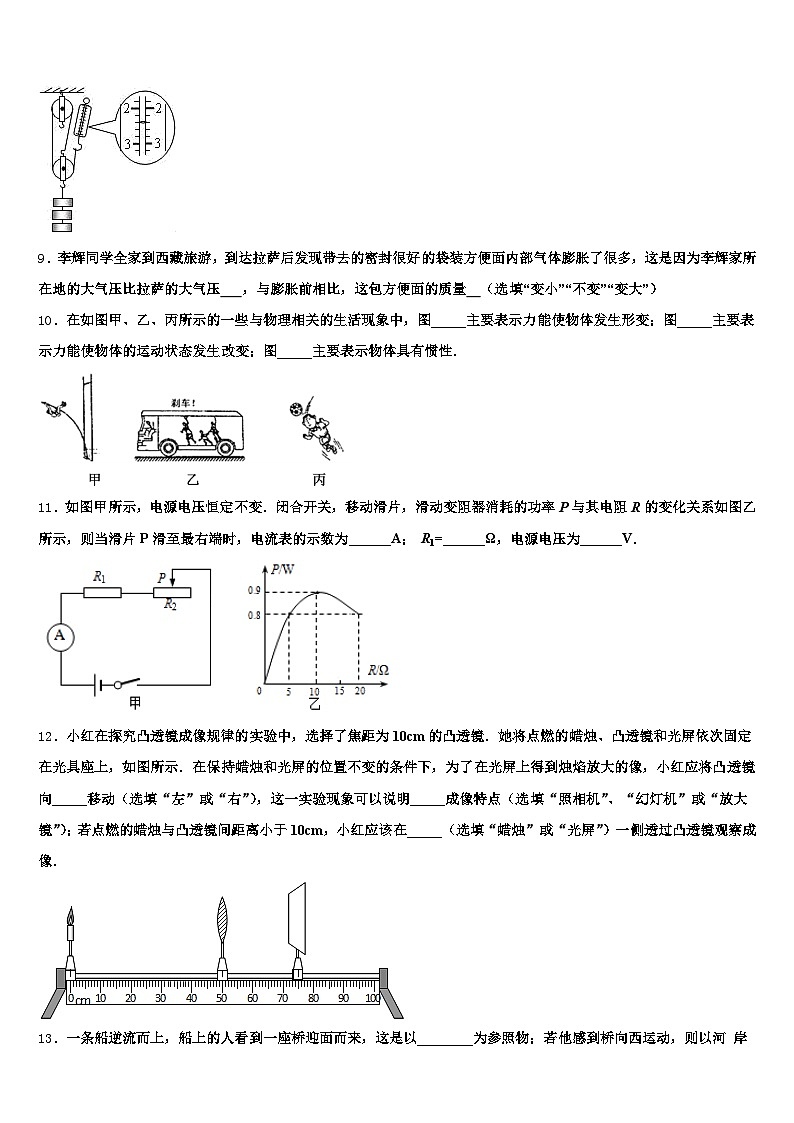

9．李辉同学全家到西藏旅游，到达拉萨后发现带去的密封很好的袋装方便面内部气体膨胀了很多，这是因为李辉家所在地的大气压比拉萨的大气压 ，与膨胀前相比，这包方便面的质量 （选填“变小”“不变”“变大”）
10．在如图甲、乙、丙所示的一些与物理相关的生活现象中，图_____主要表示力能使物体发生形变；图_____主要表示力能使物体的运动状态发生改变；图_____主要表示物体具有惯性．
11．如图甲所示，电源电压恒定不变．闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则当滑片P滑至最右端时，电流表的示数为______A； R1=______Ω，电源电压为______V．
12．小红在探究凸透镜成像规律的实验中，选择了焦距为10cm的凸透镜．她将点燃的蜡烛、凸透镜和光屏依次固定在光具座上，如图所示．在保持蜡烛和光屏的位置不变的条件下，为了在光屏上得到烛焰放大的像，小红应将凸透镜向_____移动（选填“左”或“右”），这一实验现象可以说明_____成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若点燃的蜡烛与凸透镜间距离小于10cm，小红应该在_____（选填“蜡烛”或“光屏”）一侧透过凸透镜观察成像．
13．一条船逆流而上，船上的人看到一座桥迎面而来，这是以________为参照物；若他感到桥向西运动，则以河 岸为参照物，船是向____（填“东”或“西”）行驶的．
14．正在建设的扬州城市南部快速通道，全长约16km，设计速度为80km/h，全程不设置红绿灯，正常情况下，最少需要_____h就能行驶完全程。而实际由于天气的原因，我们要减速慢行；秋天由于_____（填物态变化）形成雾会影响视线；寒冬的早晨，由于_____（填物态变化）会结霜，造成路面湿滑。
三、作图题（共7分）
15．如图所示，已知F为凸透镜的焦点，试画出与已知光线对应的入射或折射光线。
（____）
16．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
17．请在图中标出通电螺线管的磁极。
四、实验题（本大题共5小题，共20分）
18．如图所示，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图．
（1）对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来．____．
（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是（_______）
（3）电路连接正确后，闭合开关，若将滑片P向左移动时，电压表示数____（选填“变大”、“变小”或“不变”）．
（4）实验过程中，电流表和电压表的示数如图所示，此时测得的Rx=____Ω．
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是____．
19．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）．
他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件．实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____．为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究．
①选择的塑料块是_____（B/C）．
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G．
③当满足_____（用测得的物理量表示）条件时，物体上浮．
20．小明在“测量某物块密度”的实验中，进行如下的实验步骤：
A．如图甲所示，在量筒中倒入适量的水，记下水的体积；将小物块用细线系好后，慢慢地浸没在水中，记下小物块和水的总体积。
B．把天平放在水平桌面上，正确调节横梁上的平衡螺母，使横梁平衡。
C．如图乙所示，将小物块放在左盘中，在右盘中增减砝码和移动游码，直至横梁恢复平衡。
按照上述A、B、C顺序进行实验，测出小物块的体积为_____cm3，测出小物块的质量m为_____g，小物块的密度为_____kg/m3，测量值与真实值相比_____（选填“相等”、“偏大”或“偏小”）。为了减小实验误差，实验步骤A、B、C最佳的实验操作顺序是_____（填写字母）。
21．“探究影响滑动摩擦力大小的因素”实验：
在甲、乙、丙实验中，用弹簧测力计水平__________拉动物体A，依据________原理可知，滑动摩擦力的大小等于弹簧测力计示数；通过甲、乙两图中的实验数据，可以得出结论：接触面粗糙程度一定时，压力越____，滑动摩擦力越大； 通过_______两图的实验数据，可得出滑动摩擦力与接触面粗糙程度的关系；甲实验中，若把水平拉力增加到3N，则物体A受到的滑动摩擦力是_______N．
22．如图甲是探究“冰熔化时温度变化规律”实验中某时刻温度计的示数，图乙是根据实验数据画出的图象．
图甲所示温度计的示数是________℃． 由图乙可知，冰在熔化过程中吸热，温度________（选填“升高”、“不变”或“降低”），冰的熔点是________℃，第7min处于________态，冰在B点时的内能________（选填“大于”、“小于”或“等于”）在C点时的内能． 实验中收集多组数据是为了______（选填“A”或“B”）．
A．寻找普遍规律 B．减小实验误差．
五、计算题（本大题共2小题，共13分）
23．如图甲所示，是小区内的一种新型健身器械，叫单人坐拉器，它的简化模型图，如图乙所示．坐在坐拉器座椅上的人，当双手用力向下拉动手柄A时，操作杆AB会绕着转轴O转动，连杆BD拉动杆O′C绕转轴O′转动，将座椅向上抬起，（g取10N/kg）
（1）关于该坐拉器及其模型图，下列说法正确的是_____．
A．该坐拉器是个组合杠杆，使用过程中可以省功
B．O′DC杠杆是费力杠杆，而BOA杠杆是省力杠杆
C．人的体重越重，坐拉器使用过程中的机械效率越高
D．该坐拉器的机械效率为定值，不会发生变化
（2）已知手柄竖直向下移动30cm时，座椅竖直升高9cm，用时5s，若人的质量为60kg，利用坐拉器抬起人的机械效率为90%，则抬起人的过程所做功的功率为多少_____？
（3）已知图乙中OA：OB＝6：1，O′C：O′D＝2：1，此时AB杆处于水平位置，BD杆垂直于杆AB和O′C，BD杆对AB和O′C杆的拉力均沿着BD，且大小相等．若手臂对手柄A的拉力方向和人的重力方向视作同一直线，物体间相互作用力的大小相等、方向相反，忽略坐拉器的自重、转动时的摩擦和座椅的尺度．若小红的质量为40kg，则此时小红让自己保持图乙的状态，需要对手柄A施加竖直向下的拉力为多大 _______？
24．如图所示的电路图中，电阻 R1 的阻值为 10Ω，闭合开关 S，A1 的示数为 0.4A，A 的示数为 0.6A，求：
R1 两端的电压；R2 的阻值；在 1min 内 R1 产生的热量。
六、综合能力题（本大题共3小题，共18分）
25．某兴趣小组在阅读了半导体材料相关信息后，设计了如图甲所示的电路，现想将电流表（选用0-0.6A的量程）改为温度表盘，其中R2为多种半导体材料混合制成的电阻，其阻值随温度的变化关系如图乙所示。现将R2置于25℃的某温箱中，电流表示数恰为0.2A；若设计的此电路所能测量的最高温为75℃。
（1）求出该兴趣小组选用的电源电压大小和定值电阻R1的阻值______ _______.
（2）当R2的温度为28℃时，电阻R2的电功率为多少______________。
（3）写出通过R2的电流I2与其两端电压U2变化关系的函数表达式：____________
（4）改装成的温度表盘的刻度_______（选填“均匀”或“不均匀”）
（5）若在R1两端并联一个电压表，随着温箱温度的改变，电流表与电压表的示数________（选填“成”或“不成”）正比。
26．阅读《区间测速》回答问题
为了减少交通事故，近年来我国加大了对道路的限速监控。目前，限速监控的方式主要有两种：一种是“定点测速”，即监测汽车经过某位置时的速度；另一种是“区间测速”，即监测汽车通过某段路程的平均速度。如果汽车在该段路程行驶的平均速度超过了该路段的最高限速，即被判为超速。如图是高速路上某一区间测速的路程为66km，最高限速是100km/h，现在有一辆汽车通过该区间的起点和终点时的速度分别为95km/h和90km/h，通过该区间的时间为30min。
根据上述材料，回答下列问题：
（1）此车通过该区间是否超速？_____（选填“超速”或“不超速”）。
（2）通过计算说明理由_____。
27．现有一架总质量为m的喷气式飞机，已知该飞机飞行时所受空气阻力的大小与速度平方成正比，即f=kv2（式中k为已知量）．若飞机飞行过程中的耗油量可忽略不计． 该飞机在空中沿水平方向飞行时，飞机所受向上的升力是由机翼上、下表面气流速度不同所产生的．若以机翼为参照物，则机翼上表面附近气流的速度________机翼下表面附近气流的速度． 在该飞机沿水平直线匀速飞行时，它上、下表面所受到的压力差为________． 若该飞机以速度v沿水平方向匀速直线飞行的时间为t，则它在这段时间内克服空气阻力所做的功W为________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
人眼看到水中的筷子，光由筷子射出经过水面折射，进入空气，再进入人眼中，当光从水中斜射入空气中时，折射角大于入射角，故D正确，ABC错误．
选D．
切记看到水中的筷子，是筷子反射的光线由水中射出进入人眼中，所以光线应由水面下向上射出，切不可弄反．
2、C
【解析】
A、人耳能听到的声音频率范围一般在20Hz～20000Hz范围内，在此范围以外的声波（超声波和次声波），人耳听不到，故A错误；
B、真空不能传声，故把正在响铃的闹钟放在密闭玻璃罩内，抽出其中的空气，听到的声音大小越来越小，故B错误；
C、响度是指声音的大小， “震耳欲聋”，是指声音响度的大小，故C正确；
D、控制噪声的途径有在声源处、在人耳处、在传播过程中、高速路两侧设置透明板墻属于在传播过程中减弱噪声，故D错误。
3、C
【解析】
由题意知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，故C符合题意．故C符合题意．
绿灯亮，表示人在后门按开关，红灯亮表示前门人在前门按开关；说明两灯互不影响，即为并联关系，且后门的控制开关与绿灯在同一支路，前门的控制开关与红灯在同一支路，均为串联关系．
4、D
【解析】
A．当入射光线垂直于反射面入射时，入射光线、法线以及反射光线三线合一，所以反射角等于入射角，都等于0°，故A错误；
B．凹透镜对光线有发散作用，不单指对平行光，故B错误．
C．近视眼是由于晶状体太厚或眼球的前后方向太长，导致像成在视网膜的前方，故用凹透镜来矫正，故C错误；
D．当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；故D正确．
5、C
【解析】
A．汽车行驶时，冷却液在散热器里从发动机里不断吸热，故A错误；
B．由图可知，原液含量在70%以下时，防冻冷却液的凝固点随着原液含量的增加而降低，当原液含量在70%以上时，凝固点随着原液含量的增加而升高，故B错误；
C．由于防冻冷却剂的沸点较高，凝固点较低，所以储液箱内使用防冻冷却剂而不使用水，故C正确；
D．由图可知，原液含量为55%时，防冻冷却液的沸点为108°C，故D错误．
6、C
【解析】
减小压强的方法：减小压力、增大受力面积, 安全锤的锤头很尖是通过减小受力面积来增大压强；压路机的碾子很重通过增大压力来增大压强；载重汽车的车轮宽且多通过增大受力面积来减小压强；射器的针头尖通过减小受力面积来增大压强；故选C．
7、D
【解析】
A．在研究声音是由物体振动产生的实验时，利用转换法将纸屑放在鼓面上，通过纸屑跳动高度反映鼓面的振幅大小A的措施合理；
B．在研究烛蜡熔化特点的实验中，为了使温度上升缓慢且被加热物质受热均匀而采用“水浴法”加热，使烛蜡受热均匀，B的措施合理；
C．为了显示光在空气中传播路径，在空气中悬浮细小颗粒，即在空气中喷洒烟或雾，C措施合理；
D．在探究平面镜成像时，为了使跳棋子的像更清晰，应该使物体的亮度更强，即我们用手电筒照亮棋子，D措施不合理．
二、填空题（本大题7小题，共21分）
8、2.4 0.48 83.3%
【解析】
弹簧测力计的分度值为0.2N，弹簧测力计的示数是F＝2.4N；
拉力做的有用功：W有用＝Gh＝6N×0.08m＝0.48J；
拉力移动距离：s＝nh＝3×8cm＝24cm＝0.24m，
拉力做的总功为W总＝Fs＝2.4N×0.24m＝0.576J；
滑轮组的机械效率：
η＝×100%＝×100%≈83.3%。
9、高 不变
【解析】
试题分析：此题考查了大气压随海拔升高，而气压越低；还考查了质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关．因此随着海拔高度的增加，外界大气压也随之降低；而袋内气体由于密闭，气压几乎不变，形成内外气压差，导致袋装方便面内部气体膨胀；质量是物体的一种基本属性，这包方便面的位置变了，但质量不变．
考点：大气压强与高度的关系 质量及其特性
10、甲 丙 乙
【解析】
（1）图甲，运动员腾空后，撑杆的形状发生改变，表示力能使物体发生形变；
（2）图丙，运动员头球攻门，足球的运动方向发生改变，表示力能使物体的运动状态发生改变；
（3）图乙，汽车刹车时，由于惯性，乘客保持原来的运动状态会向前倾．
11、0.2 10 6
【解析】
由图象可知,滑动变阻器的电阻值R2=10Ω时，消耗的功率为0.9W，
根据P=UI=I2R可得：
电路中的电流I===0.3A，
由电阻的串联及欧姆定律有：
电源电压U=I(R1+R2)…①
由图象可知,滑动变阻器的电阻值R′2=20Ω时，消耗的功率为0.8W，
根据P=I2R可得：
电路中的电流I′===0.2A，
由电阻的串联及欧姆定律有：
电源电压U=I′(R1+R′2)…②
由①②得：I(R1+R2)=I′(R1+R′2)，将已知量代入，
解得：R1=10Ω；U=6V;
当滑片P滑至最右端时,滑动变阻器连入电路中的阻值最大为20Ω,由(1)知,此时的电流值为I′=0.2A，即电流表示数为0.2A；
12、左 幻灯机 光屏
【解析】
根据凸透镜成像的规律可知，2f＞u＞f，成倒立、放大的实像，为了在光屏上找到烛焰清晰放大的像，应将凸透镜向左移动，使物距变小，像距变大．这一实验现象可以说明幻灯机的成像特点．
若点燃的蜡烛与凸透镜间距小于10cm，即u＜f，成正立、放大的虚像，小红应该在光屏一侧透过凸透镜观察成像．
13、船 东
【解析】
以船或以人为参照物，桥与船之间的位置发生了变化，所以桥是运动的，故会有桥迎面而来；河岸和桥之间没有位置移动，是相对静止的，所以，若他感到桥向西运动，以河岸为参照物，则船是向东运动的．
在研究物体的运动情况时，需要选取一个参照物，物体与参照物之间的位置发生变化，则物体是运动的；物体与参照物之间的位置没有发生变化，则物体是静止的．
14、 0.2 液化 凝华
【解析】行驶完全程需要的时间为t＝＝0.2h； 雾是液体，是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫液化；霜是固体，是由空气中的水蒸气遇冷直接形成的，气态变为固态的现象叫凝华。
点睛：（1）已知设计速度和路程，可以得到通过全程需要的时间；（2）物体由气态变为固态的现象叫凝华；物体由气态变为液态的现象叫液化。
三、作图题（共7分）
15、
【解析】
由图可知，折射光线平行与主光轴，则入射光线过焦点；过光心的光线经凸透镜折射后传播方向不改变，如图所示：
16、
【解析】
在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L1．
17、
【解析】
根据安培定则判断，由图示电流表可知，图中整体的电流方向从左向右，右手四指弯曲指向电流方向握住螺线管，此时大母指向左，即螺线管的左端为N极，右端为S极，如图：
四、实验题（本大题共5小题，共20分）
18、 C 变大 5 减小实验误差
【解析】
（1）[1]伏安法测电阻的实物连接图的连接方法，先将电压表外出来，把其它元件串联连接起来，最后将电压表并在待测电阻两端即可，注意滑动变阻器连接要一上一下两接线柱才有变阻作用，注意电流表和电压表的量程及接线柱的正负．
（2）[2]实验操作中，电流表有示数，说明电路是通路，电压表示数为0说明待测电阻短路，所以其故障可能是电阻R发生了短路，故选C．
（3）[3]电路连接正确后，闭合开关，若将滑片P向左移动时，滑动变阻器接入电路电阻变小，根据串联电路分压特点，滑动变阻器分得电压降低，待测电阻分得电压升高，所以电压表示数变大．
（4）[4]电流表和电压表的示数如图所示分别是0.5A和2.5V，根据欧姆定律得，此时测得的电阻．
（5）[5]此实验要多次测量电阻值，最后求电阻值的平均值，这是为了测量一个物理量的值，其目的是减小实验误差．
19、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
（1）根据称重法，铁块受到的浮力大小F=F1-F2；
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2；
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F1-F2＞G条件时，物体上浮．
故答案为（1）F1-F2；
（2）铁块接触到容器底部；
（3）①B；③F1-F2＞G．
20、10 27 2.7×103 偏大 BCA
【解析】
由甲图可知，量筒中水的体积为30mL，小物块与水的总体积为40mL，故小物块的体积：V=40cm3-30cm3=10cm3；
天平平衡时，左盘物体的质量等于右盘砝码的质量和游码质量的和，即小物块的质量：m=20g+5g+2g=27g；
小物块的密度：ρ=＝2.7g/cm3=2.7×103kg/m3；
由于测量过程中，小物块上面会沾有一些水，故使得被测物块的质量比实际值偏大，根据密度公式ρ=可知，计算出的密度偏大；
为了减小实验误差，应先测量物块的质量，后测量它的体积，这样可避免物块上沾有水而测不准它的质量，因此最佳的实验操作顺序是：BCA。
21、匀速直线 二力平衡 大 甲丙 1.6
【解析】
（1）用弹簧测力计水平拉动木块，使其作匀速直线运动时，则木块水平方向上受到拉力和滑动摩擦力的作用，这两个力平衡力，根据二力平衡条件，滑动摩擦力大小等于拉力大小；
（2）甲、乙两图接触面的粗糙程度相同，但是压力不同，滑动摩擦力大小不同，因此结论是：当接触面粗糙程度一定时，压力越大，滑动摩擦力越大；
（3）要得出摩擦力的大小跟接触面的粗糙程度有关，应该控制压力大小相同，改变接触面的粗糙程度，因此符合条件的是甲、丙两图；
（4）甲图木块做匀速直线运动，所以f=F=1.6N，若把水平拉力增加到3N，由于压力和接触面的粗糙程度不变，则物体A所受摩擦力不变，仍为1.6N．
22、3 不变 0 固液共存 小于 A
【解析】
（1）由图示可知， 温度计的示数为3℃；（2）由图乙可知，冰在熔化过程中吸热，但温度保持不变，冰的熔点为0℃，第7min时处于正在熔化的过程中，所以是固液共存状态，由于熔化过程一直吸热，内能增加，所以B点的内能小于C点的内能；（3）在本实验中收集多组数据是为了寻找普遍规律，故应选A。
五、计算题（本大题共2小题，共13分）
23、BC 12W 100N
【解析】
（1）根据题意知道，该坐拉器是个组合杠杆，由功的原理可知道，使用任何机械都不能省功，故A错误；由图知道，操作杆AB会绕着转轴O转动，由于OA大于OB，所以BOA杠杆是省力杠杆；连杆BD拉动杆O′C绕转轴O′转动，O′C大于O′D，所以O′DC杠杆是费力杠杆，故B正确；手柄竖直向下移动30cm，座椅竖直升高9cm，即二者的比值不变，由×100%知道，人越重，则有用功占总功的比值越大，所以坐拉器的机械效率越高，故C正确，D错误；
（2）根据题意知道，人的体重是： =60kg×10N/kg=600N，
抬起人的过程做的有用功是： =600N×0.09m=54J，
由×100%知道，抬起人的过程所做的总功是：=60J，
则此过程所做功的功率是 ：=12W．
（2）小红的重力是： =40kg×10N/kg=400N，
对于杠杆AOB由杠杆平衡条件知道，，即：，
对于杠杆O′CD，则，即：，
根据题意知道，FB =FD，又因为物体间相互作用力的大小相等，即FA =FA′，
所以解得：FA =100N．
24、（1）4V； （2）20Ω；（3）96J。
【解析】
由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据欧姆定律可得，R1两端的电压：；
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流；又因为并联电路中各支路的电压相等，所以电阻R2两端的电压为4V，R2 的阻值为；
（3）在60s内R1产生的热量：。
答：（1）R1两端的电压为4V； （2）R2 的阻值为20Ω；（3）在60s内R1产生的热量为96J。
六、综合能力题（本大题共3小题，共18分）
25、4.5V 5Ω 0.9W I2= 不均匀 成
【解析】
(1)如图甲所示, R1和R2串联，电流表测电路中的电流，由图乙知，25℃时：R2的阻值为17.5Ω，此时，电路中的电流为0.2A，环境温度越高，R2阻值越小，电路电流越小，据题意此电路所能测量的最高温为75℃，由图乙知，75℃时：R2的阻值为2.5Ω，电流表选用0-0.6A的量程，即当R2=2.5Ω时，电路中的电流为0.6A，
根据欧姆定律，电源电压等于：
U=I(R1R2)=0.2A×(R1+17.5Ω)=0.6A(R12.5Ω)，解得：R1=5Ω,
电源电压U=0.2A×(5Ω+17.5Ω)=4.5V;
(2)当温度为28℃时,R′2=10Ω,电路中电流为I′===0.3A，
电阻R2的电功率为：P2=(I′)2R2=(0.3A)2×10Ω=0.9W。
(3) 根据串联电路的电流规律和欧姆定律，通过R2的电流I2=I1===：
(4)由题知，当电流表示数为0.2A，对应的温度为25℃，当电流表示数为0.3A，对应的温度为28℃，当电流表示数为0.6A，对应的温度为75℃，因此改装成的温度表盘的刻度不均匀；
(5) 若在R1两端并联一个电压表，电流表与电压表的示数的比值等于R1的阻值，R1是定值电阻，因此电流表与电压表的示数成正比。
26、超速 汽车通过该区间的平均速度大于最高限速，所以，汽车超速
【解析】
（1）因为汽车的平均速度大于最高限速，所以，汽车超速。
（2）轿车通过该区间所用的时间 t＝30min＝h，
轿车通过该区间的平均速度v＝＝132km/h 100km/h；故汽车超速。
27、大于 mg kv3t
【解析】
（1）若以机翼为参照物，等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过上表面的流速大，通过下表面的流速较小；
（2）该飞机沿水平直线匀速飞行时，飞机受到平衡力的作用，即△F=G，它上、下表面所受到的压力差为△F=G=mg；
（3）已知飞机匀速行驶时所受阻力与速度平方成正比，即f=kv2，当飞机在水平轨道上匀速行驶时，牵引力等于阻力，即F=f=kv2，所以它在这段时间内克服空气阻力所做的功W=Pt=Fvt=fvt=kv2×vt=kv3t．
A．电流表的正、负接线柱接反
B．电压表的量程选小了
C．电阻R发生了短路
D．把滑动变阻器下端两接线柱连入电路
