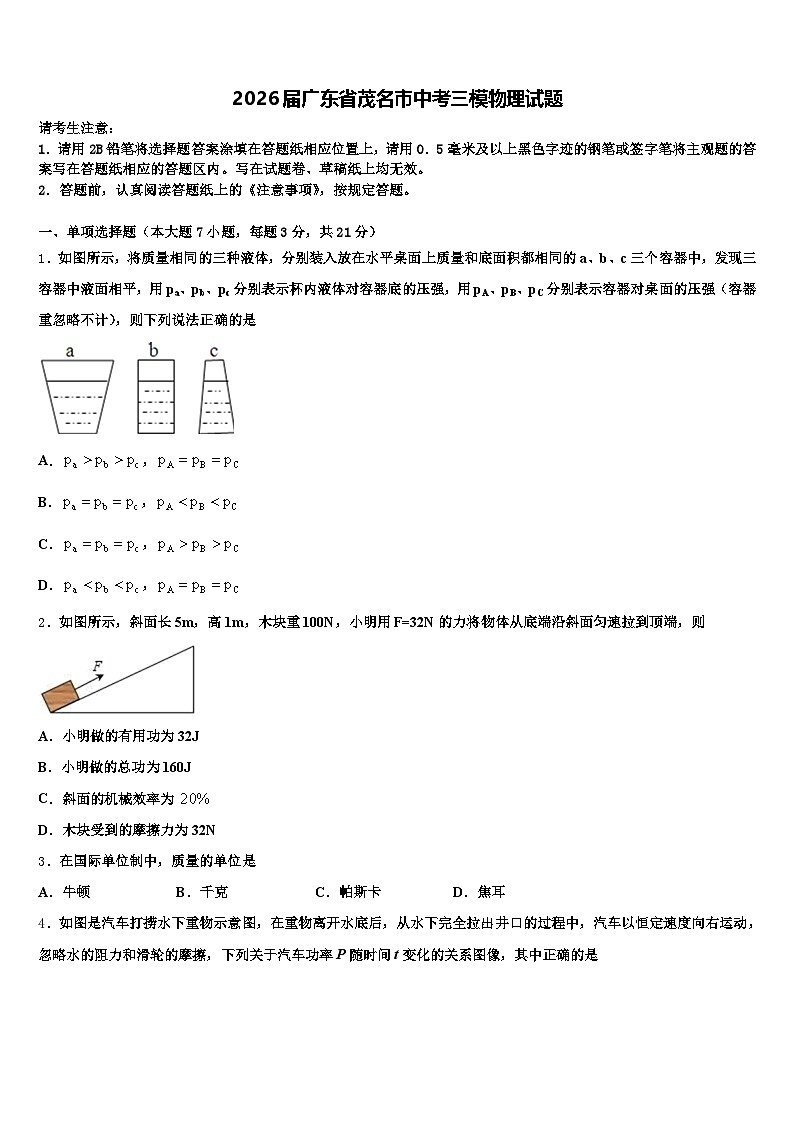

2026届广东省茂名市中考三模物理试题（含答案解析）

这是一份2026届广东省茂名市中考三模物理试题（含答案解析），共20页。试卷主要包含了在国际单位制中，质量的单位是，下列成语与光的折射现象有关的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，将质量相同的三种液体，分别装入放在水平桌面上质量和底面积都相同的a、b、c三个容器中，发现三容器中液面相平，用pa、pb、pc分别表示杯内液体对容器底的压强，用pA、pB、pC分别表示容器对桌面的压强（容器重忽略不计），则下列说法正确的是
A．，
B．，
C．，
D．，
2．如图所示，斜面长 5m，高 1m，木块重 100N，小明用 F=32N 的力将物体从底端沿斜面匀速拉到顶端，则
A．小明做的有用功为 32J
B．小明做的总功为 160J
C．斜面的机械效率为
D．木块受到的摩擦力为 32N
3．在国际单位制中，质量的单位是
A．牛顿B．千克C．帕斯卡D．焦耳

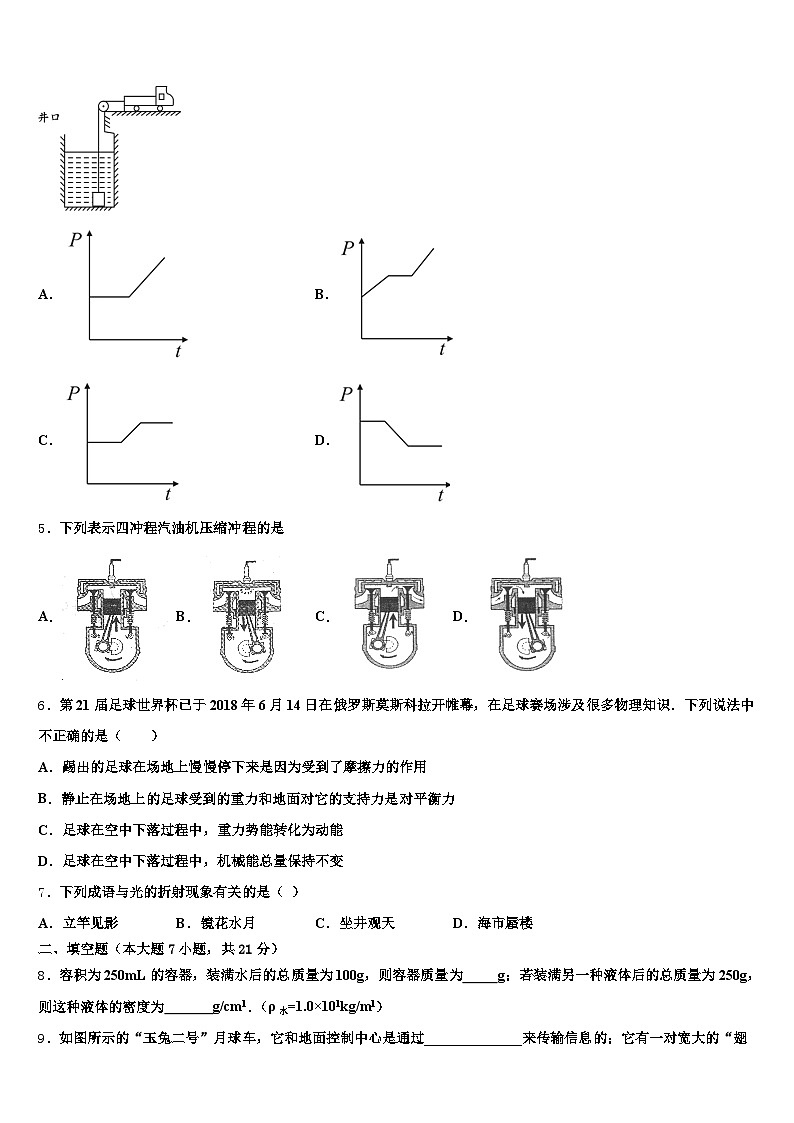

4．如图是汽车打捞水下重物示意图，在重物离开水底后，从水下完全拉出井口的过程中，汽车以恒定速度向右运动，忽略水的阻力和滑轮的摩擦，下列关于汽车功率P随时间t变化的关系图像，其中正确的是
A．B．
C．D．
5．下列表示四冲程汽油机压缩冲程的是
A．B．C．D．
6．第21届足球世界杯已于2018年6月14日在俄罗斯莫斯科拉开帷幕，在足球赛场涉及很多物理知识．下列说法中不正确的是（ ）
A．踢出的足球在场地上慢慢停下来是因为受到了摩擦力的作用
B．静止在场地上的足球受到的重力和地面对它的支持力是对平衡力
C．足球在空中下落过程中，重力势能转化为动能
D．足球在空中下落过程中，机械能总量保持不变
7．下列成语与光的折射现象有关的是（ ）
A．立竿见影B．镜花水月C．坐井观天D．海市蜃楼
二、填空题（本大题7小题，共21分）
8．容积为250mL的容器，装满水后的总质量为100g，则容器质量为 g；若装满另一种液体后的总质量为250g，则这种液体的密度为 g/cm1．（ρ水=1.0×101kg/m1）

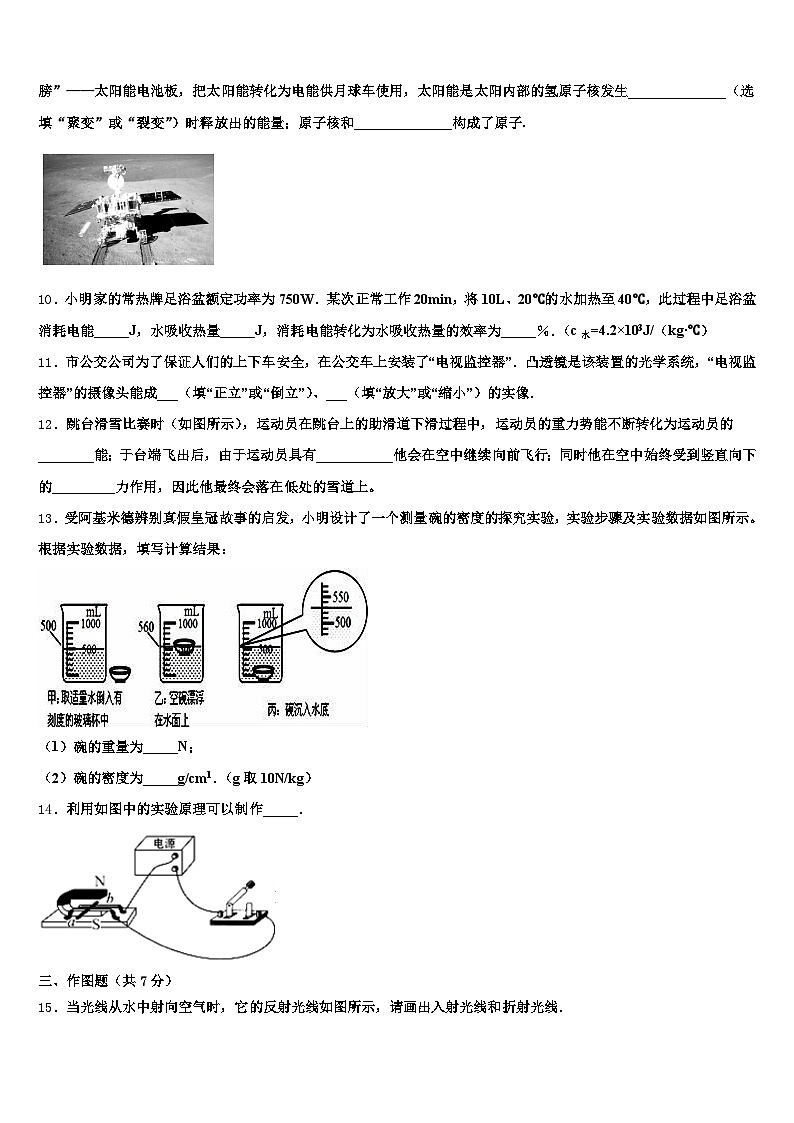

9．如图所示的“玉兔二号”月球车，它和地面控制中心是通过______________来传输信息的；它有一对宽大的“翅膀”——太阳能电池板，把太阳能转化为电能供月球车使用，太阳能是太阳内部的氢原子核发生______________（选填“聚变”或“裂变”）时释放出的能量；原子核和______________构成了原子.
10．小明家的常热牌足浴盆额定功率为750W．某次正常工作20min，将10L、20℃的水加热至40℃，此过程中足浴盆消耗电能_____J，水吸收热量_____J，消耗电能转化为水吸收热量的效率为_____％．（c水=4.2×103J/（kg·℃）
11．市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像头能成___（填“正立”或“倒立”）、___（填“放大”或“缩小”）的实像．
12．跳台滑雪比赛时（如图所示），运动员在跳台上的助滑道下滑过程中，运动员的重力势能不断转化为运动员的________能；于台端飞出后，由于运动员具有___________他会在空中继续向前飞行；同时他在空中始终受到竖直向下的_________力作用，因此他最终会落在低处的雪道上。
13．受阿基米德辨别真假皇冠故事的启发，小明设计了一个测量碗的密度的探究实验，实验步骤及实验数据如图所示。根据实验数据，填写计算结果：
（1）碗的重量为_____N；
（2）碗的密度为_____g/cm1．（g取10N/kg）
14．利用如图中的实验原理可以制作_____．
三、作图题（共7分）
15．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线．
16．如图甲所示是小明瞻仰烈士山英雄纪念碑时拍摄的照片，图乙中A′是拍摄时纪念碑碑顶所成的像，请你根据凸透镜成像的光路图确定：
纪念碑碑顶位置A；左侧焦点F的位置．
17．在图虚线框中填入电池和电流表的符号，使电路成为并联电路.
四、实验题（本大题共5小题，共20分）
18．小明看到医生在给病人输液时，手指轻弹输液管，有气泡向上运动，但他发现气泡在不同位置上升的决慢是不同的，气泡上升的速度与哪些因素有关呢？为了探究气泡运动速度与倾斜角的关系，小明使用如图甲所示的装置进行实验，测出玻璃管在不同倾斜角下气泡运动的速度，情况如下表：
液体：自来水液柱长度：30cm 气泡长度：4.1mm
根据上述数据．请回答下列问题：
（1）当θ角为0度时，气泡运动的平均速度是_____m/s．
（2）请根据记录的数据在如图乙中先描点，再用平滑的曲线画出速度随倾斜角θ的图象．________
（3）随θ角的减小气泡运动速度是_____．
19．为了测量某种饮料的密度，取适量这种饮料进行如下实验：
将托盘天平放在水平台上，把_____（选填“平衡螺母”或“游码”）移至标尺左端零刻线处，发现指针静止时指在分度盘中线的左侧（如图1），则应将平衡螺母向_____（选填“左”或“右”）调节使横梁平衡。天平平衡时，可看成_____（选填“省力”、“费力”或“等臂”）杠杆。把盛有适量饮料的烧杯放在天平左盘内，增减右盘的砝码，调节游码使横梁重新平衡，此时砝码质量和游码在标尺上的位置如图2所示，则烧杯和饮料的总质量为_____g。将烧杯中的一部分饮料倒入量筒中。如图3所示，量筒中饮料的体积为_____cm3；再用天平测出烧杯和剩余饮料的总质量为30g。根据上述实验数据计算可得，这种饮料的密度为_____kg/m3。
20．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温 头”（“测温头”就是一个热敏电阻）损坏．
（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．
（1） 请根据图（b）的电路图，将图（c）的实物电路连接完整．
（______）
（2） 小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．
（3） 将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：
① 这些“测温头”内部__________（断路/短路）；
② 这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．
（二）小明调整了实验方案，利用微安表重新实验．
（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．
（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．
21．李明同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向_____（选填“左”“右”）端调节平衡螺母使杠杆在水平位置平衡．当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码（每个钩码重0.5N），则应在右侧第3格上用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，则弹簧测力计示数应为_____N．弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐_____（选填“增大”、“减小”、“不变”或者“不确定”）．
22．爱米同学在实验室利用光具座“探究凸透镜成像规律的实验中”
（1）老师强调：烛焰、透镜、光屏三者中心必须在_____，可爱米组装成如图所示，此时也能在光屏中央成一个清晰的像。
（2）她在上述实验的基础上，将蜡烛向凸透镜靠近，为了使光屏上的像清晰，她不仅将光屏_____（选填“靠近”或“远离”）凸透镜，还应将光屏的高度调_____（选填“高”或“低”）些儿。可见调节“三心”多重要。
（3）请你在图中画出烛焰上任何一点通过透镜中心在光屏上成像的光路。
（____________）
五、计算题（本大题共2小题，共13分）
23．如图所示是小明家新购买的小轿车。已知轿车的质量为800kg，轮胎与地面总接触面积约为0.1m2，请你计算：
（1）静止的小车对水平地面的压强多大？（g取10N/kg）
（2）小明的爸爸驾驶新车在水平公路上以20m/s的速度沿直线匀速行驶了10min，轿车发动机输出的功率是40kW．求此过程中牵引力所做的功是多大？轿车受到的阻力是多少？
24．小轿车电动机启动时车灯会瞬时变暗，其原因可用如图所示电路解释。在打开车灯的情况下，电动机未启动时，电流表示数为I＝10A，电动机启动时电流表示数为I′＝58A，如果电源电压为U＝12.5V，电阻r＝0.05Ω，电流表电阻忽略不计，求：（小灯泡电阻不随温度变化）
（1）电动机未启动时，车灯的电功率为多少？
（2）因电动机启动，车灯的电功率减少了多少？
（3）如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是多少？（故障对车灯没有影响，且电路满足欧姆定律）
六、综合能力题（本大题共3小题，共18分）
25．某小组在学习了地磁场知识后，查阅资料发现地球的磁极并不会总停留在同一个地方．地磁S极的位置已从100年前的加拿大移到了北冰洋俄罗斯境内，而且从1990年代中期以后，磁极移动速度加快，正在从原来的每年约15公里上升到了每年约55公里，科学家对地磁S极的预测轨迹如图所示．下表记录了1994年、2001年、2007年地磁S极的实际经纬坐标．
（1）甲同学认为随着地磁S极的移动，在北极点的小磁针所受地磁场的作用力会发生改变，你是否赞成他的观点并说明理由．______下面是小组成员根据相关资料所预测的2021年地磁S极的经纬度，你认为合理的是：______
A．166°W；87°N B．166°E；87°N C．166°W；85°N D．166°E；85°N
26．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．
月球车设计的相关参数如下表：
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
27．电水壶具有水沸腾后自动断电、防干烧断电的功能．电水壶工作电路如图甲所示，其中S是双金属片温控开关，双金属片是将两种热膨胀系数差异很大的金属压合在一起制成的，在不同温度下，两面金属的形变差异，导致双金属片会发生弯曲现象，利用这个形变来推动触片与触点A 还是B接触．R1是电热管，R2是限流电阻，工作时忽略两个电阻阻值的变化．当电水壶处于加热状态时，水被迅速加热，达到预定温度时，S 自动切换到另一处，处于保温状态．如表是这种电水壶的部分参数．
双金属片是利用物体具有_____的性质制成的；加热电阻R1的阻值是多少__________？关闭家中的其他所有用电器，以最大容量装入25℃的水，6min将水烧开（标准大气压下），在加热过程中家用电能表（如图乙）的转盘转了300转，此过程中电水壶的加热效率是多少________？在用电高峰期，将第（3）问中同样的水烧开，所花的时间会明显增加，请分析其原因_______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
从图中可以看出，三种液体的体积关系是：，由于三种液体质量相等，根据公式可知：，三容器中的液面相平，即h相等，根据公式可得：pa＜pb＜pc；三种液体质量相等，而容器质量不计，所以容器对桌面的压力相等，而三个容器底面积相同，根据公式可知容器对桌面的压强相等，D正确．
2、B
【解析】
A、小明做的有用功：，故A错误；
B、小明做的总功（即拉力对物体做的功）：，故B正确；
C、斜面的机械效率：，故C错误；
D、因为，所以额外功，由 得摩擦力：，故D错误．
故选B．
【点睛】本题考查了使用斜面时有用功、总功、额外功、机械效率、摩擦力的计算，明确使用斜面克服摩擦力做的功是额外功是关键．
3、B
【解析】
在物理学中，
A．牛顿是力的单位。故A不符合题意；
B．千克是质量的单位。故B符合题意；
C．帕斯卡是压强的单位。故C不符合题意；
D．焦耳是功和各种能量的单位。故D不符合题意。
4、C
【解析】
根据公式F浮=ρ水gV排，物体在未到达液面时浮力不变，拉力不变；物体开始露出液面时，浮力变小，拉力变大；物体完全露出液面时只受拉力；根据P=Fv，速度相等时，拉力先较小且不变，所以功率先较小且不变；物体开始露出水面时，拉力逐渐变大，速度不变，所以功率变大；当完全露出水面后，拉力较大且不变，所以功率较大且不变．
5、A
【解析】
根据题中“下列表示四冲程汽油机压缩冲程的是”可知，本题考查了对内燃机冲程的判断。四冲程汽油机分为：吸气冲程、压缩冲程、做功冲程、排气冲程。要结合气门和活塞运动情况，根据四个冲程的工作特性进行判断。
【详解】
A．图中，两个气门均关闭，活塞向上运动，燃烧室空间缩小，是压缩冲程，符合题意；
B．图中，两个气门均关闭，火花塞放电，活塞向下运动，燃烧室空间扩大，是做功冲程，不符合题意；
C．图中，一个气门关闭，一个气门打开，活塞向上运动，燃烧室空间缩小，是排气冲程，不符合题意；
D．图中，一个气门关闭，一个气门打开，活塞向下运动，燃烧室空间扩大，是吸气冲程，不符合题意；
6、D
【解析】
A、力可以改变物体的运动状态．足球在地面上滚动过程中，受到摩擦阻力的作用，所以会慢慢停下来．故A正确；
B、静止在场地上的足球受到的重力和地面对它的支持力大小相等、方向相反、作用在一条直线上且作用在同一物体上，这两个力是一对平衡力，故B正确；
C、足球在下落过程中，质量不变，速度变大，高度变小，所以动能增加，重力势能减少，此过程中重力势能转化为动能．故C正确；
D、足球在空中下落过程中，克服摩擦力做功，机械能转化为内能，机械能减小，故D错误．
7、D
【解析】
试题分析：立竿见影是光的直线传播现象，故A不符合题意；镜花水月，属于平面镜成像，是光的反射现象，故B不符合题意；坐井观天是光的直线传播现象，故C不符合题意；海市蜃楼，是光的折射现象，故D符合题意；应选D．
【考点定位】光现象
二、填空题（本大题7小题，共21分）
8、50；0.2．
【解析】
容积为V=250Ml=250cm1的容器，装满水后的总质量为m总=100g，则水的质量为m水=ρ水V=1.0g/cm1×250cm1=250g，则容器质量为50g；若装满另一种液体后的总质量为250g，则这种液体的质量为m液=200g，密度为．
9、电磁波 聚变 电子
【解析】
电磁波可以在真空中传播，月球车和地面控制中心通过电磁波传递信息的；太阳能是在太阳内部氢原子核发生核聚变，从而产生很大的能量；原子由原子核和电子组成。
10、9×105 8.4×105 93.3%
【解析】
此过程中足浴盆消耗电能为W=Pt=750W×1200s=9×105J；
水吸收的热量为Q=cmΔt=4.2×103J/（kg·℃）×10kg×20℃=8.4×105J；
消耗电能转化为水吸收热量的效率为η=Q/W=8.4×105J/9×105J=93.3%．
11、倒立 缩小
【解析】
摄像头工作时，利用凸透镜成倒立、缩小的实像的工作原理来工作的.
12、动 惯性 重
【解析】
跳台滑雪比赛时，运动员在跳台上的助滑道下滑过程中，运动员的质量不变，高度减小，速度增大，运动员的重力势能减小，动能增大，故该过程是重力势能转化为动能的过程；运动员于跳台端飞出后，运动员能继续向前运动，是由于运动员具有惯性；运动员在空中始终受到竖直向下的重力作用，因此他最终会落在低处的雪道上。
13、0.6 2
【解析】
（1）由图甲知，水的体积V1＝500mL，由图乙知，水与碗所排开水的总体积V2＝560mL，碗所排开水的体积V排＝V2﹣V1＝560mL﹣500mL＝60mL=60，碗所排开水的质量m水＝ρ水V排＝1g/mL×60＝60g；
碗漂浮在水面上时，碗受竖直向下的重力G碗＝m碗g，竖直向上的浮力F浮═m水g，处于平衡状态，由平衡条件得：G碗＝F浮，即：m碗g＝m水g，所以m碗＝m水＝60g；
则G碗＝m碗g＝0.06kg×10N/kg＝0.6N。
（2）由图丙知，碗和水的总体积V1＝510mL，碗的体积V＝V1﹣V1＝510mL﹣500mL＝10mL＝10cm1；
碗的密度ρ碗＝＝＝2g/cm1；
14、电动机
【解析】
图中存在电源，闭合开关后形成通路，有电流通过电路，而导体ab处于磁场中，故图中实验是通电导线在磁场中受力的作用，即通电能动，电动机就是利用该原理制成的；
三、作图题（共7分）
15、
【解析】
光线从水中射向空气中时，会发生反射和折射，反射角等于入射角，折射光线是远离法线的，如图所示．
16、
【解析】
（1）根据凸透镜三条特殊光线规律可知，过光心的光线传播方向不变，可做出过光心的第一条光线，同时根据平行于主光轴的光线经凸透镜后过焦点，可画出主光轴上方平行于主光轴的第二条光线，一二两条光线的交点即为纪念碑碑顶位置A．
（2）过透镜右侧A′点做平行于主光轴的光线，由凸透镜三条特殊光线规律可知，过焦点的光线经凸透镜之后平行于主光轴射出，因此将AO连接，光线AO与主光轴的交点即为所求画的左侧焦点F的位置．
17、见解析所示
【解析】
若左侧方框为电流表，右侧方框为电源，会造成右侧灯泡短路，不能发光，故电流表位于右侧方框，电源位于左侧方框，如下图所示
四、实验题（本大题共5小题，共20分）
18、0.012 先变大再变小
【解析】
（1）当θ角为0度时，气泡运动的平均速度为；
（2）根据表格中的数据在坐标系中描出不同角度对应的速度的点，然后用平滑曲线连接；如图所示：
（3）根据表格中数据可以看出，当夹角为45度时，气泡运动的速度最大，所以结合图象可知：随θ角的减小气泡运动速度先变大后变小．
故答案为（1）0.012；（2）如图所示；（3）先变大后变小．
本题考查探究物体的运动速度与倾角的关系，会根据速度公式计算速度的大小，同时会根据题中所给信息分析问题解决问题．
19、游码 右 等臂 61.8 30 1.06×103
【解析】
（1）使用天平的时候，要将天平放在水平台面上，把游码移到横梁标尺的零刻度线处，移动平衡螺母，使天平横梁在水平位置平衡，指针左偏应将平衡螺母向右调节，天平平衡时可看成等臂杠杆；（2）由图2可知，烧杯和饮料的总质量m总＝50g10g1.8g＝61.8g；（3）有图3知，量筒中饮料的体积为V＝30ml＝30cm3；（4）饮料的质量m＝m总﹣30g＝61.8g﹣30g＝31.8g，饮料的密度：ρ＝ ＝1.06g/cm3＝1.06×103kg/m3.
点睛：（1）把天平放在水平台上，把游码移到横梁标尺的零刻度线处，移动平衡螺母（左偏右调、右偏左调），使天平横梁在水平位置平衡，天平平衡时可看成等臂杠杆；（2）根据图2读出烧杯和饮料的总质量等于砝码总质量加上游码显示数值；（3）根据图3读出液体的体积，单位是ml，1ml＝1cm3；（4）利用密度公式求液体的密度。
20、 短路 断路 大 150 10000 A 减小
【解析】
（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B处以满足滑片P向右滑时接入电路阻值变小，同时电流表选择0~0.6A、电压表选择0~3V的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：
（2）从图（d）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；
（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V。
（二）（1）观察微安表（g）可知，其量程为400uA，分度值为10uA，表中示数为150uA，根据欧姆定律可知热敏电阻的阻值为：；
（2）观察图像（h）可知，A、B、C三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C次之，B几乎无变化），所以灵敏度最高的“测温头”是A。
21、右端 1 变大
【解析】
实验前杠杆右侧高，左侧低，根据杠杆的平衡条件可知，应向右调节平衡螺母，设一个钩码的重力为G，杠杆的一个小格为L，根据杠杆平衡条件得：3G×2L=2G×3L，所以，应在右侧第3格上挂2个钩码．每个钩码重0.5N，即为１N．若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动时，阻力、阻力臂不变，动力臂逐渐变小，根据杠杆平衡条件得，动力逐渐变大，弹簧测力计示数将逐渐增大．
故答案为 (1). 右端 (2). 1 (3). 变大
【点睛】杠杆在水平位置平衡时，力臂在杠杆上，如果杠杆不在平衡位置平衡，动力臂和阻力臂都变小．
22、同一高度 远离 高
【解析】
（1）为了保证探究凸透镜成像规律的实验中像成在光屏的中央，实验前需要需将烛焰、透镜、光屏三者中心调整在同一高度；
（2）图中所示烛焰高度相较透镜、光屏过低，所以当它靠近透镜时像会向上移动，所以实验中需要将光屏调高，根据凸透镜成实像特点，烛焰移动方向与像的移动方向相同，蜡烛靠近凸透镜，则像远离透镜，为了使光屏上的像清晰，光屏应远离透镜；
（3）通过透镜中心在光屏上成像的光路传播方向不变，如下图：
五、计算题（本大题共2小题，共13分）
23、（1）8×104Pa（2）2.4×107J ；2000N
【解析】
（1）静止的小车对水平地面的压力是：F=G=mg=800kg×10N/kg=8000N，
小汽车对地面的压强是：p===8×104Pa；
（2）由P=知道，牵引力所做的功是：W=Pt=40×103W×10×60s=2.4×107J，
由P===Fv知道，牵引力是：F牵===2000N。
因为汽车在水平路面上做匀速直线运动，所以汽车受到的阻力f与牵引力F是平衡力，
故轿车受到的阻力是：f=F牵=2000N。
24、（1）120W（2）43.2W（3）0.4Ω
【解析】
（1）由题意可知，电源的电阻r＝0.05Ω，电动机没有启动时，车灯与电源的电阻串联，由欧姆定律和电阻的串联可得电路中的电流：，则车灯的电阻：；电动机未启动时，车灯的电功率为：
；
（2）电动机启动后，电动机与车灯并联后再与电源的电阻串联，设此时灯的电压为U′L，根据串联电路电压的规律及欧姆定律可得，此时灯的电压：
，此时车灯消耗的电功率为：，车灯的功率减小量：；
（3）由欧姆定律可得，此时通过车灯的电流：，根据并联电路电流的规律，通过电动机线圈的电流：，根据可得，电动机线圈的电阻：。
答：（1）电动机未启动时，车灯的电功率为120W；
（2）因电动机启动，车灯的电功率减少43.2W；
（3）如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是0.4Ω。
六、综合能力题（本大题共3小题，共18分）
25、详见解析 B
【解析】
（1）随着地磁S极的移动，导致北极点的地磁场发生变化，在该处的小磁针所受地磁场的作用力方向会改变，甲同学的观点正确；
（2）从图中和表中数据可知，2021年地磁S极的经度在160°E -170°E之间，大约166°E，2007年纬度在84°N，2021年地磁S极的纬度高于84°N，从图中可知大约在87 °N．故B符合题意．
26、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
27、热胀冷缩 40Ω 87.5% 用电高峰期，由于干路电流增大，则导线的分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，所以加热时间会增加
【解析】
（1）物体具有热胀冷缩的性质；
（2）根据电功率的公式可得加热电阻R1的阻值；
（3）根据密度的公式得到水的质量，利用Q=cm△t求出吸收的热量；由转数和参数得到消耗的电能，然后利用效率的公式求得加热效率；
（4）用电高峰期时电路两端的电压会变低，使电热水器的实际功率变小，同样烧开一壶水的时间变长．
【详解】
（1）双金属片是利用物体具有热胀冷缩的性质制成的；
（2）由图甲可知，当S接A时，电路中只有R1工作，此时R1两端电压最大，其消耗的功率最大，电水壶处于加热状态，加热电阻R1的阻值：；
（3）水的质量为：m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
在1标准大气压下，水的沸点为100℃，则水吸收的热量为：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-25℃）=3.15×105J，
这次烧水中消耗的电能：，
此过程中电水壶的加热效率：；
（4）在家庭电路中，各用电器并联后再与干路的输电线串联，在用电高峰时，接入电路的用电器变多，由并联电路的电阻特点可知，并联后的总电阻变小，干路中的电流变大，输电导线有一定的电阻，由U线=IR线可知，干路电流增大时，输电导线分压增大，使得用电器的实际电压低于额定电压，在电阻一定时，其实际功率也将低于额定功率，加热时间会增加．
夹角θ/度
85
75
65
55
45
35
25
15
5
0
运动时时间t/s
32.3
20.0
15.3
12.5
11.6
11.8
12.5
14.5
19.5
25
平均速度v（cm/s）
0.93
1.50
1.96
2.40
2.59
2.54
2.40
2.07
1.54
坐标
年份
地磁S极的经度
地磁S极的纬度
1994年
104°W
78°N
2001年
110°W
81°N
2007年
121°W
84°N
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
最大容量
1L
额定电压
220V
频率
50 Hz
额定加热功率
1210W
