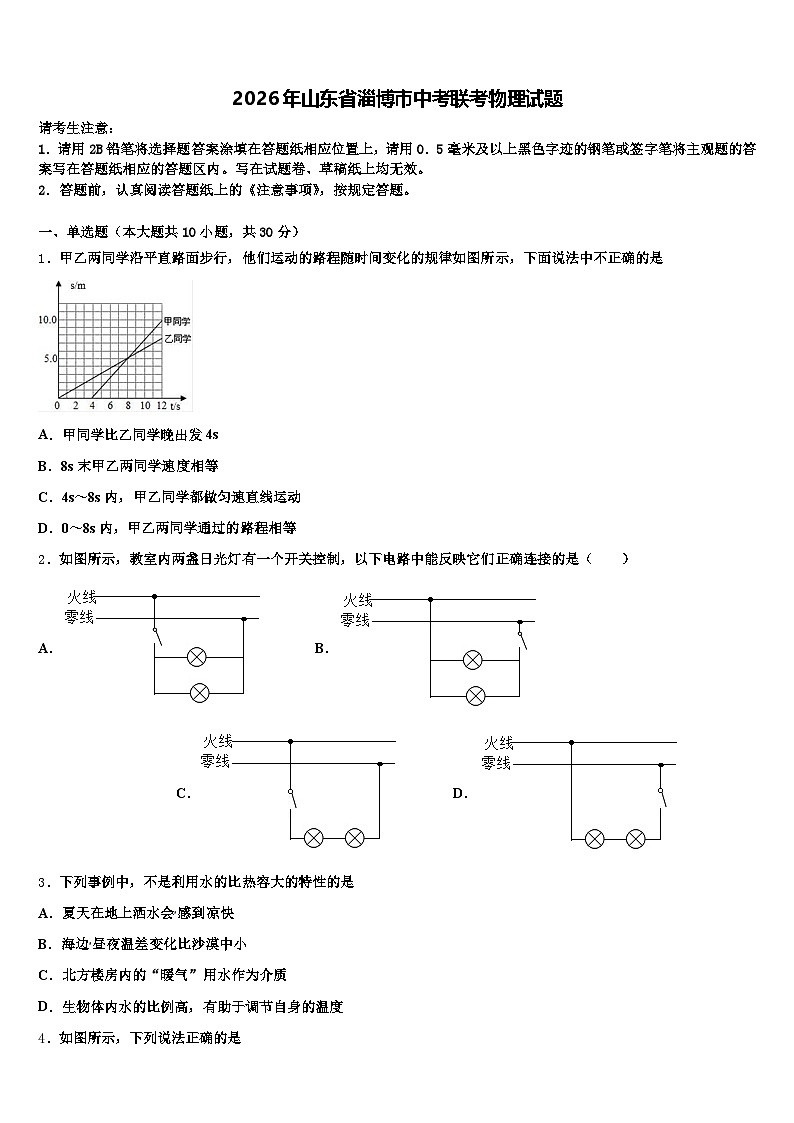

2026年山东省淄博市中考联考物理试题（含答案解析）

这是一份2026年山东省淄博市中考联考物理试题（含答案解析），共22页。试卷主要包含了如图所示，下列说法正确的是，小明同学身高1等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是
A．甲同学比乙同学晚出发4s
B．8s末甲乙两同学速度相等
C．4s～8s内，甲乙同学都做匀速直线运动
D．0～8s内，甲乙两同学通过的路程相等
2．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）
A．B．C．D．
3．下列事例中，不是利用水的比热容大的特性的是
A．夏天在地上洒水会感到凉快
B．海边昼夜温差变化比沙漠中小
C．北方楼房内的“暖气”用水作为介质
D．生物体内水的比例高，有助于调节自身的温度

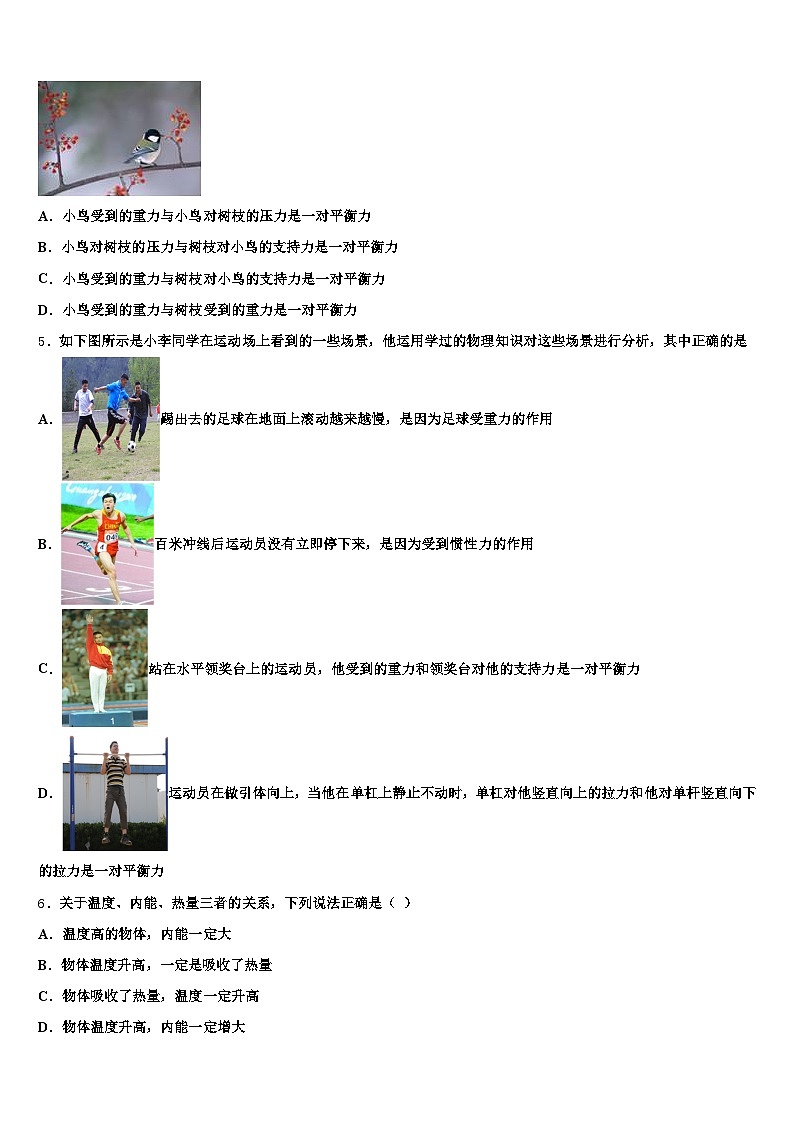

4．如图所示，下列说法正确的是
A．小鸟受到的重力与小鸟对树枝的压力是一对平衡力
B．小鸟对树枝的压力与树枝对小鸟的支持力是一对平衡力
C．小鸟受到的重力与树枝对小鸟的支持力是一对平衡力
D．小鸟受到的重力与树枝受到的重力是一对平衡力
5．如下图所示是小李同学在运动场上看到的一些场景，他运用学过的物理知识对这些场景进行分析，其中正确的是
A．踢出去的足球在地面上滚动越来越慢，是因为足球受重力的作用
B．百米冲线后运动员没有立即停下来，是因为受到惯性力的作用
C．站在水平领奖台上的运动员，他受到的重力和领奖台对他的支持力是一对平衡力
D．运动员在做引体向上，当他在单杠上静止不动时，单杠对他竖直向上的拉力和他对单杆竖直向下的拉力是一对平衡力
6．关于温度、内能、热量三者的关系，下列说法正确是（ ）
A．温度高的物体，内能一定大
B．物体温度升高，一定是吸收了热量
C．物体吸收了热量，温度一定升高
D．物体温度升高，内能一定增大

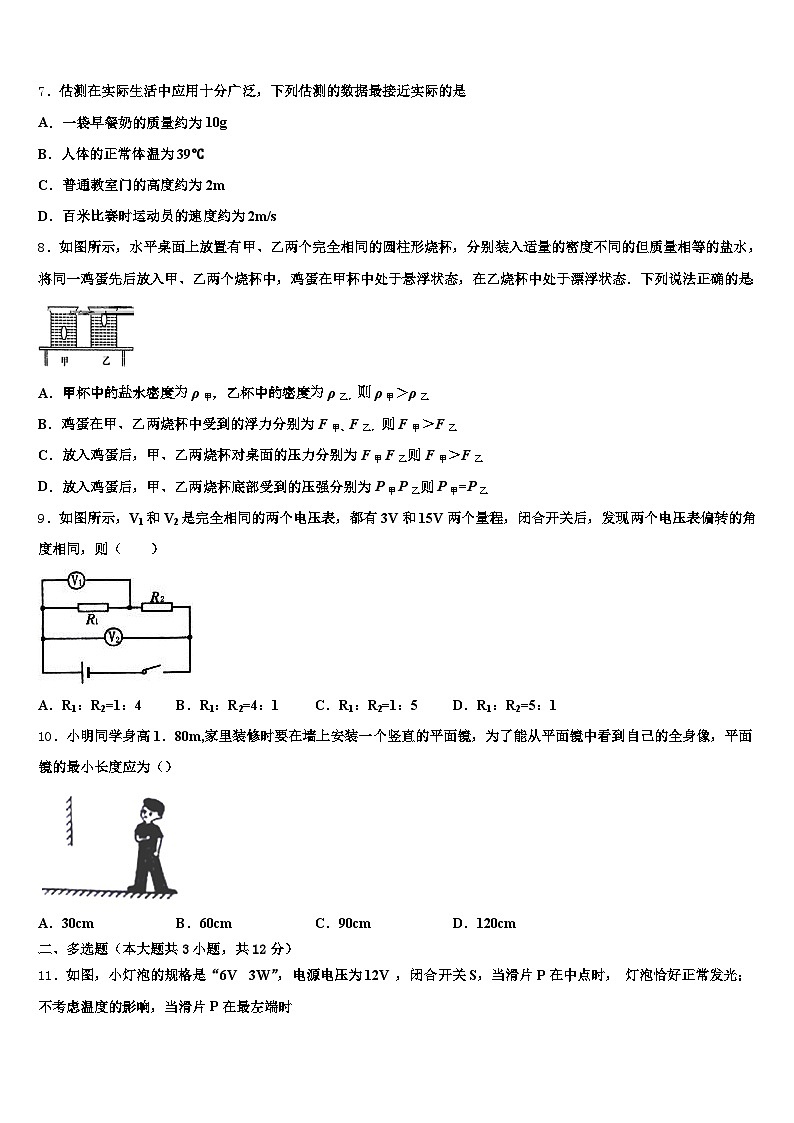

7．估测在实际生活中应用十分广泛，下列估测的数据最接近实际的是
A．一袋早餐奶的质量约为10g
B．人体的正常体温为39℃
C．普通教室门的高度约为2m
D．百米比赛时运动员的速度约为2m/s
8．如图所示，水平桌面上放置有甲、乙两个完全相同的圆柱形烧杯，分别装入适量的密度不同的但质量相等的盐水，将同一鸡蛋先后放入甲、乙两个烧杯中，鸡蛋在甲杯中处于悬浮状态，在乙烧杯中处于漂浮状态．下列说法正确的是：
A．甲杯中的盐水密度为ρ甲，乙杯中的密度为ρ乙，则ρ甲＞ρ乙
B．鸡蛋在甲、乙两烧杯中受到的浮力分别为F甲、F乙，则F甲＞F乙
C．放入鸡蛋后，甲、乙两烧杯对桌面的压力分别为F甲F乙则F甲＞F乙
D．放入鸡蛋后，甲、乙两烧杯底部受到的压强分别为P甲P乙则P甲=P乙
9．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（ ）
A．R1：R2=1：4B．R1：R2=4：1C．R1：R2=1：5D．R1：R2=5：1
10．小明同学身高1．80m,家里装修时要在墙上安装一个竖直的平面镜，为了能从平面镜中看到自己的全身像，平面镜的最小长度应为（）
A．30cmB．60cmC．90cmD．120cm
二、多选题（本大题共3小题，共12分）
11．如图，小灯泡的规格是“6V 3W”，电源电压为12V ，闭合开关S，当滑片P在中点时， 灯泡恰好正常发光；不考虑温度的影响，当滑片P在最左端时
A．灯泡的电阻为12Ω
B．灯泡的实际电流为0.5A
C．滑动变阻器的最大阻值为24Ω
D．滑片P在最左端时，电路的总功率为4W
12．某同学做电学实验时，所用的电路如图。已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的是
A．电流表的最大示数为0.6A
B．滑动变阻器消耗的最小功率为0.5W
C．电压表的最小示数为1V
D．电阻R0消耗的最大功率为1.8W
13．小明体重600N，用由A、B两个滑轮组成的滑轮组向上提升1000N的重物C，如图所示。提升的过程中，小明用大小为550N，且竖直向下的力拉动绳子，使物体C以0.4m/s的速度匀速上升。若不计绳重及轮与轴的摩擦，则下列说法正确的是（）
A．小明在提升重物的过程中，A滑轮起到改变力的方向的作用
B．滑轮B的重力是100N
C．滑轮组本次提升的机械效率大于100%
D．若想提升1500N的重物，小明只需要在绳子自由端施加800N的竖直向下的拉力即可
三、填空题（本大题共5小题，共10分）
14．如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝________N。若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________(填“增大”“不变”或“减小”)。
15．如图，用滑轮组来提升质量为60kg的物体，当拉力F为400N时物体刚好能以0.2m/s的速度匀速上升，则此时滑轮组的机械效率为____%，拉力F的功率为____W．
16．小石块A挂在弹簧测力计下稳定时读数为F1，将小石块A缓慢浸没在装有密度为ρ的液体的圆柱形容器中（A与容器底未接触），稳定时读数为F2，则小石块受到液体的浮力大小为_____；排开液体的重力为_____，排开液体的体积为_____。若把该小石块浸没在装有水的容器中，发现弹簧测力计读数F3小于F2，则水的密度ρ0_____ρ（选填“＞”、“＝”或“＜”）。
17．如图所示，在15N的水平拉力F作用下，木板A 在水平地面匀速向右运动的过程中，物体B相对于地面静止，此时弹簧测力计的示数为3N，则B所受滑动摩擦力方向水平向 ______（选填“左”或“右”），A受到地面的摩擦力大小为______N．
18．做一个纸风车，如果把风车放在点燃的酒精灯上方，风车能转动起来，如图，这是因为一定质量的气体受热膨胀后，密度_____（选填“变小”、“变大”、“不变”）而上升，热空气上升后，冷空气就从四面八方流过来，从而形成风。根据气体这个特点，则安装暖气时应该靠近_____（选填“地面”或“天花板”）。医院重症监护室内配有充满氧气的钢瓶，供病人急救时使用，其密度为5kg/m3，若某次抢救病人时用去瓶内的一半的氧气，则瓶内剩余氧气的密度为_____kg/m3。
四、计算题（本大题共3小题，共29分）
19．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌，求：
（1）养生壶正常工作时的电阻；
（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间：（c水=4.2×103J/（kg•℃））
（3）用电高峰期，家中只有养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，此时养生壶两端的实际电压。（设养生壶的电阻和加热效率不变）。
20．利用如图所示的滑轮组，用F=1000N的力拉绳子自由端，货物A以0.1 m/s的速度匀速直线运动l0s，整个过程中，滑轮组的机械效率为75%．求：
货物A在10 s内移动的距离：这个过程中拉力F的功率：水平地面对货物A的摩擦力大小．
21．如图所示，灯泡L1（3V 1. 2W），R0为定值电阻，滑动变阻器R（ 2A），电源电压可调．将滑动变阻器滑片P置于最右端，只闭合S3时，调节电源电压，使灯泡L1正常发光，这时测得R0两端的电压，电路消耗的功率为4. 4W．求：
灯泡L1正常发光时的电阻R1；滑动变阻器的最大阻值；用灯泡L2（6V 6W）代替电路中的R0，通过灯泡L2的电流与其两端电压的关系如图所示，在保证电路安全和至少有一只灯泡正常发光的条件下：
①只闭合开关S3时，电源的电压最高不能超过多少伏？
②断开开关S3，同时闭合S1和S2时，电源的电压最低不能低于多少伏？
五、作图题（本大题共2小题，共4分）
22．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．
23．如图所示，要使杠杆AOB在如图所示位置平衡，画出作用在B点的最小动力F1的示意图及其力臂l1．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．伏安法测小灯泡的电功率：
某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5V.
电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障原因可能是_____（A．小灯泡断路、B．小灯泡短路、C．滑动变阻器断路）；故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为_____V；在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向_____（选填“A”或“B”）端移动；他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是_____W：挑选器材时，有两个变阻器可供选择，最合适_____（A．0-5Ω、B．0-20Ω）；一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是_____（A．探究电流的磁场强弱与电流大小的关系B．探究电流与电压的关系C．探究电流产生的热量与电阻的关系）
25．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．
（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
26．小琴在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．
（1）小琴将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针______（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示，则滑动变阻器最大电阻为______Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．
（________）
（2）小琴分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为______V．
（3）小琴用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向______（选填“左”或“右”）调节滑动变阻器的滑片．根据丙图还可以求出小灯泡的额定功率______W．
（4）完成上面实验后，小琴又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片______（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额=______．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
解答此题需要先观察图像，明确横轴和纵轴所表示的物理量各是什么，然后结合选项逐一去分析．
【详解】
A、由图可知，甲同学是在4s时才开始行走，他比乙同学晚出发4s，选项A 正确；
B、甲同学从4s开始行走，到8s末行走了5m，用时4s，则甲的速度：乙同学从0s开始行走，到8s末行走了5m，用时8s，则乙的速度：选项B错误．
C、4s～8s内，甲乙的图像都是一条直线，表明他们的路程与时间成正比，都做匀速直线运动，选项C正确；
D、0s～8s内，甲乙通过的路程都是5m，则甲乙两同学通过的路程相等，选项D 正确；
故选B．
解答本题关键是要分析图像，根据图像上的信息做出选择．甲和乙在8s末，运动的路程相同，但甲所用时间比乙少，则甲运动的比乙快，即甲的速度比乙大．
2、A
【解析】
一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；火线接用电器之前，应先接开关，故选A．
3、A
【解析】
A．夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B．沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故B不符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故C不符合题意；
D．生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，故D不符合题意。
4、C
【解析】
A. 小鸟受到的重力与小鸟对树枝的压力作用在不同的物体上，且方向相同，不是一对平衡力，故A错误；
B. 小鸟对树枝的压力与树枝对小鸟的支持力作用在不同的物体上，不是一对平衡力，故B错误；
C. 小鸟受到的重力与树枝对小鸟的支持力大小相等、方向相反、作用在一条直线上、作用在同一个物体上，是一对平衡力，故C正确；
D. 小鸟受到的重力与树枝受到的重力作用在不同的物体上，不是一对平衡力，故D错误．故选C.
5、C
【解析】
A．踢出去的足球在地面上滚动越来越慢，是因为足球受阻力的作用，故A错误。
B．惯性是物体保持原来运动状态不变的性质，是物体的固有属性，不是力的作用，由于惯性，百米冲线后运动员要保持原来的运动状态继续运动，没有立即停下来，故B错误。
C．站在水平领奖台上的运动员，他受到的重力和领奖台对他的支持力符合二力平衡条件，是一对平衡力，故C正确为答案。
D．运动员在做引体向上，当他在单杠上静止不动时，单杠对他竖直向上的拉力和他对单杆竖直向下的拉力，作用在两个物体上，是一对相互作用力，故D错误。
6、D
【解析】
A．温度是影响内能大小的一个因素，但不是唯一因素，所以温度高的物体内能不一定大．故A不正确；
B．改变物体内能的方法有两种：做功和热传递，且二者是等效的，所以物体温度升高不一定是吸收了热量．故B不正确；
C．物体吸收热量内能增加，但温度不一定升高，比如：晶体在熔化过程中虽然吸热，但温度保持不变．故C不正确；
D．物体温度升高，分子运动加剧，分子动能增加，分子动能和分子势能总和为物体内能．故D正确．
7、C
【解析】
A．一袋早餐奶的体积是220mL，质量约为230g左右，故A错误；
B．人体的正常体温是36.8℃，体温39℃已经是发高烧的温度，故B错误；
C．正常人的身高在1.70m左右，教室门的高度要高于正常人的身高，教室门的高度约2m，故C正确；
D．运动员跑一百米大约用时为10s左右，速度v===10m/s，故D错误．
8、D
【解析】
AB、因为鸡蛋在甲中悬浮、乙中漂浮，所以浮力都等于自身的重力，即鸡蛋在甲、乙两烧杯中受到的浮力相等，故B不正确；
根据F浮=ρ液gV排可知，在浮力相同时，甲杯中的V排大，所以ρ液小，故A不正确；
C. 因甲、乙两个烧杯完全相同，装入密度不同但质量相等的盐水，且鸡蛋一样，根据水平面上物体的压力和自身的重力相等和G=mg可知，放入鸡蛋后甲、乙两烧杯对桌面的压力相等，故C不正确；
D. 烧杯粗细均匀，装入密度不同但质量相等的盐水，且鸡蛋一样，所以甲、乙两烧杯底部受到的压力相等，因两烧杯底面积S相同，根据p=可知，两只杯子底部受到液体的压强相同，故D正确．
9、A
【解析】
由电路分析可得，R1与R2串联，电压表V1测量R1两端的电压，V2测量R1和R2两端的电压；因两电压表相同，说明两表的刻度盘相同，当选不同的量程但偏角相同时，说明两次示数之比即为量程之比，即；R2两端的电压U2'=U2﹣U1，则可知R1两端的电压V1与R2两端的电压V2′之比为：．由欧姆定律可得：．故选A。
10、C
【解析】
根据平面镜成像特点可知，物体与像关于平面镜对称．如图根据平面镜成像特点画图，分别找出头顶、眼睛和脚在平面镜中的像， A、C、B分别表示人的头顶、眼睛和脚的位置．EF为平面镜的位置， A′C′B′为ACB的像，根据相似三角形的知识,由于像和物到平面镜的距离相等，所以，为了能从平面镜中看到自己的全身像，平面镜的最小长度，故选C．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
试题分析：由可得灯泡电阻，A正确；P在中点时，电路中电流，滑动变阻器的总电阻，故B错误，C正确；P在左端时，电路中电流，所以电路的总功率，D正确；故选ACD。
考点：电路的综合分析，电路的动态分析
12、BC
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流。∵电源的电压大于电压表的最大示数∴根据串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，电路中的最大电流： ；∵串联电路中总电压等于各分电压之和∴滑动变阻器两端的电压：UR＝U﹣UR0max＝6V﹣3V＝3V，电阻R0消耗的最大功率：P0max＝U0maxImax＝3V×0.3A＝0.9W；当滑动变阻器接入电路中的电阻最大时，电压表的示数最小∵串联电路中总电阻等于各分电阻之和∴电路中的电流：，电压表最小示数：URmin＝IminR0＝0.1A×10Ω＝1V；电路中的电流：，滑动变阻器消耗的电功率： ，
当R＝10Ω时，滑动变阻器消耗的电功率最大；由数学中知识可知，当R＝50Ω时变阻器消耗的功率最小，。
13、AB
【解析】
A．A滑轮的轴的位置固定不动，则A是定滑轮，其作用是改变力的方向，故A正确；
B．滑轮B随物体一起运动，是动滑轮；由图知，n＝2，不计绳重及轮与轴的摩擦，拉力F=(G+G动)，则动滑轮的重力G动＝2F﹣G＝2×550N﹣1000N＝100N，故B正确；
C．滑轮组本次提升时要提升动滑轮克服重力做额外功，使得有用功小于总功，则滑轮组的机械效率小于100%，故C错；
D．若想提升1500N的重物，拉力F′=(G′+G动)= (1500N+100N）＝800N，而小明体重为600N，不能提供800N的拉力（否则自己会被绳子拉上去），故D错。
三、填空题（本大题共5小题，共10分）
14、20 不变
【解析】
[1]如图，杠杆在水平位置，lBA =2lBC ，杠杆平衡，FlBA =GlBC ，所以
G===2×10N=20N
[2]杠杆被拉起后，如图所示：
BA′为动力臂，BC′为阻力臂，阻力不变为G
△BC′D∽△BA′D′
BC′∶BA′=BD∶BD′=1∶2
杠杆平衡，所以
F′lBA ′=GlBC ′
F′====10N
由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变。
15、75 160
【解析】
由于物体的质量为60kg，所以物体的重力是：G=mg=60kg×10N/kg=600N，由图知道，承担物重的绳子的股数是：n=2，所以，作用点运动的距离是：s=2h，故滑轮组的机械效率是： =75%；由于拉力端移动的速度是：v=2×0.2m/s=0.4m/s，所以，拉力做功的功率是： =400N×0.4m/s=160W。
16、F1﹣F2 F1﹣F2 ＞
【解析】
由图可知，石块在液体中所受到的浮力：
F浮＝G﹣F示＝F1﹣F2，
排开液体重：
G排＝F浮＝F1﹣F2，
∵F浮＝ρV排g，
排开液体的体积：
V排＝=，
若把该小石块浸没在装有水的容器中，发现弹簧测力计读数F3小于F2，
∵F浮＝G﹣F示，
∴在水中受到的浮力：
F浮′＞F浮，
∵F浮＝ρ液V排g，排开液体的体积相同，
∴ρ0＞ρ。
17、右 12
【解析】
弹簧测力计示数为3N，则弹簧测力计对B的拉力为3N，方向向左．B水平方向上受到拉力和摩擦力的作用处于静止状态，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，所以，摩擦力大小为3N，方向水平向右．根据力的作用是相互的，B会给A一个向左的摩擦力，大小为3N，A匀速向右运动，所以A受B对其向左的摩擦力、地面对其向左的摩擦力和拉力F的作用，由力的平衡条件可知，地面对A的摩擦力f=15N-3N=12N，方向水平向左．
18、变小 地面 2.5
【解析】
点燃酒精灯，上方的空气吸收热量，温度升高，体积膨胀，密度变小，密度小的热空气上升，形成对流。
实验说明温度能够改变气体的密度，根据气体的这种变化规律，安装暖气时暖气片应该靠近地面，暖气周围的空气温度比较高，空气密度比较小，流向上方，使整个房间温度比较高。
设氧气瓶中的氧气质量原来为m，某次抢救病人用去瓶内氧气一半，质量减少，还剩m，设氧气瓶的容积为V，剩余氧气的体积始终等于氧气瓶的容积V不变；原来氧气的密度ρ==5kg/m3，用去一半后的密度为。
四、计算题（本大题共3小题，共29分）
19、（1）48.4Ω（2）300s（3）200V
【解析】
（1）由P=可得，养生壶正常工作时的电阻是：R==═48.4Ω。
（2）水吸收的热量是：
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（85℃-20℃）=2.73×105J，
由η=知道，养生壶消耗的电能是：W===3×105J，
由P=知道，养生壶工作时间是：t===300s；
（3）在用电高峰时，养生壶仍然将1kg水从20℃加热到85℃，水吸收的热量不变，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
则养生壶的实际功率是：P实===W，
养生壶的电阻不变，由P=可得实际电压是：U实===200V。
20、（1）1m （2）200W （3）1500N
【解析】
（1）根据v= 可得，货物A在10 s内移动的距离：sA=vAt=0.1m/s×10s=1m；
（2）由图可知，动滑轮上绳子的有效股数：n=2，由η= = = = 可得，水平地面对货物A的摩擦力：f=2ηF=2×75%×1000N=1500N．
21、（1）7.5Ω（2）10Ω（3）8V（4）3V
【解析】
（1）L1正常发光时的电阻是：=7.5Ω
（2）只闭合S3时，L1、R0与R串联，滑片P置于最右端，L1正常发光，由知道，
通过电路的电流是：
R0两端电压是，=10Ω
电路消耗的功率为4. 4W， =27.5Ω
=27.5Ω-7.5Ω-10Ω=10Ω
（3）①只闭合S3，L1、L2及变阻器R串联，把滑片P置于最右端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最大值．
电路中电流是：
由图像知道：时，
电源电压最大值是：=3V+1V+0.4A×10Ω=8V
②闭合开关S1、S2，断开S3，L1、L2并联后与变阻器R串联，把滑片P置于最左端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最小值，且最小值是：．
五、作图题（本大题共2小题，共4分）
22、如下图所示
【解析】
试题分析：由“闭合S，断开S1、S2”L1、L2均不发光，可确定开关S在干路上；由“闭合S、Sl，断开S2”L1发光、L2不发光；“闭合S、S2，断开S1”L1不发光、L2发光，可确定S1控制支路中的L1，S2控制L2，如上图所示．
考点：实物图连接
23、
【解析】
阻力和阻力臂不变，根据杠杆的平衡条件可知动力臂越长，动力越小，已知O为支点，OB就是最长的动力臂l1，根据杠杆平衡的条件，要使杠杆平衡，动力方向垂直于动力臂向下，据此可画出最小的动力，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、B 2.4 B 0.5 B B
【解析】
（1）闭合开关，电流表的指针明显偏转，说明电路是通路，而电压表的示数为零说明电压表并联的部分短路或电压表接线柱断路，若接线柱连接无误则原因是灯泡短路，故B符合题意；
（2）由图甲可知电压表的量程为0～3V，由图乙可知分度值为0.1V，电压表的示数为2.4V；
（3）因电压表的示数为2.4V，所以灯泡电压小于灯泡额定电压，需要使灯泡两端的电压增大，即需要减小电路中的电阻，则滑动变阻器滑片向B端移动，使接入电路的阻值变小；
（4）由图象可知灯泡两端的电压为2.5V时，对应的电路中电流为0.2A，则灯泡的额定功率为P=ULI=2.5V×0.2A=0.5W；
（5）电源为三节新干电池，电源电压U=3×1.5V=4.5V，灯泡正常发光时的电压为2.5V，滑动变阻器两端的电压：U滑=U-UL=4.5V-2.5V=2V，此时滑动变阻器接入电路的阻值为：R滑==10Ω，大于滑动变阻器“0-5Ω ”的最大阻值，应选规格为“0-20Ω”的滑动变阻器B；
（6）小灯泡更换成定值电阻，能保持电阻不变，通过改变电压来改变电流能探究电流跟电压的关系，故B正确，AC错误。
25、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】
2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：
小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
26、几乎不动 30 2.4 左 1.25 保持不动 U额×
【解析】
（1）经分析，定值电阻只接了一边，电压表没有被接入电路，电压表示数为零；
电流表的量程为0-0.6A，分度值为0.02A，电流表示数为0.2A；
滑动变阻器的最大电阻为R滑===30Ω；
将电阻串联在电路中，电压表并联在电阻的两端，如图所示：
（2）变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律和分压原理有：
=-----①，①式左边为一定值，故右边也为一定值，当定值电阻取最大时，变阻器连入电路中的电阻最大，即=，解之：UV=2.4V．
（3）电压表的示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
由图象知灯泡正常发光时的电压为2.5V，电流为0.5A，
灯泡的额定功率为：PL=ULIL=2.5V×0.5A=1.25W；
（4）①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片保持不动，读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③在开关的转换过程中，电路的连接没有改变，滑动变阻器滑片位置不变，各用电器的电阻、电压不变，灯仍正常发光，在第2次操作中，用电压表测出灯与滑动变阻器的电压为U1，用电压表测出灯与滑动变阻器的电压、定值电阻两端的电压为U2，根据串联电路电压的规律，R0的电压UR0=U2-U1，
由欧姆定律，通过定值电阻的电流IR0=，由串联电路电流的规律即为灯正常发光时的电流大小，
灯泡额定功率：P=U额IR0=U额×．
型号
CH--M16
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.2L
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、Sl，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
