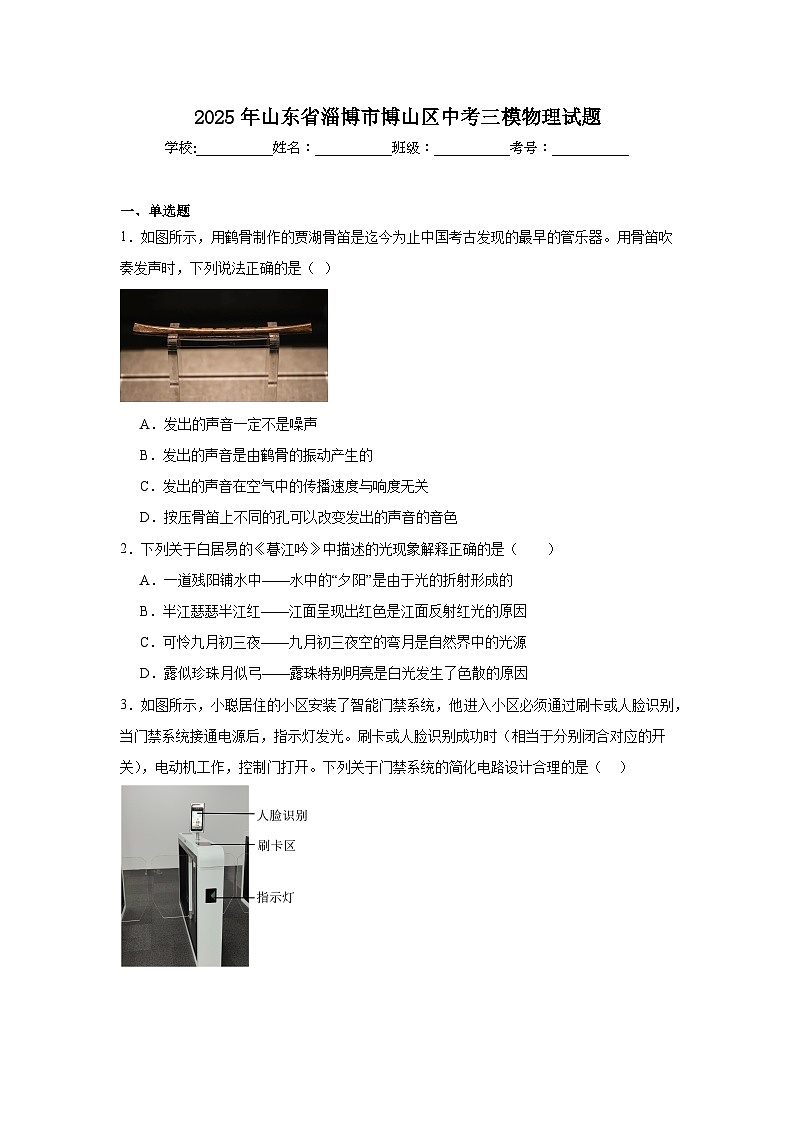

2025年山东省淄博市博山区中考三模物理试题（附答案解析）

这是一份2025年山东省淄博市博山区中考三模物理试题（附答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．如图所示，用鹤骨制作的贾湖骨笛是迄今为止中国考古发现的最早的管乐器。用骨笛吹奏发声时，下列说法正确的是（ ）
A．发出的声音一定不是噪声
B．发出的声音是由鹤骨的振动产生的
C．发出的声音在空气中的传播速度与响度无关
D．按压骨笛上不同的孔可以改变发出的声音的音色
2．下列关于白居易的《暮江吟》中描述的光现象解释正确的是（ ）
A．一道残阳铺水中——水中的“夕阳”是由于光的折射形成的
B．半江瑟瑟半江红——江面呈现出红色是江面反射红光的原因
C．可怜九月初三夜——九月初三夜空的弯月是自然界中的光源
D．露似珍珠月似弓——露珠特别明亮是白光发生了色散的原因

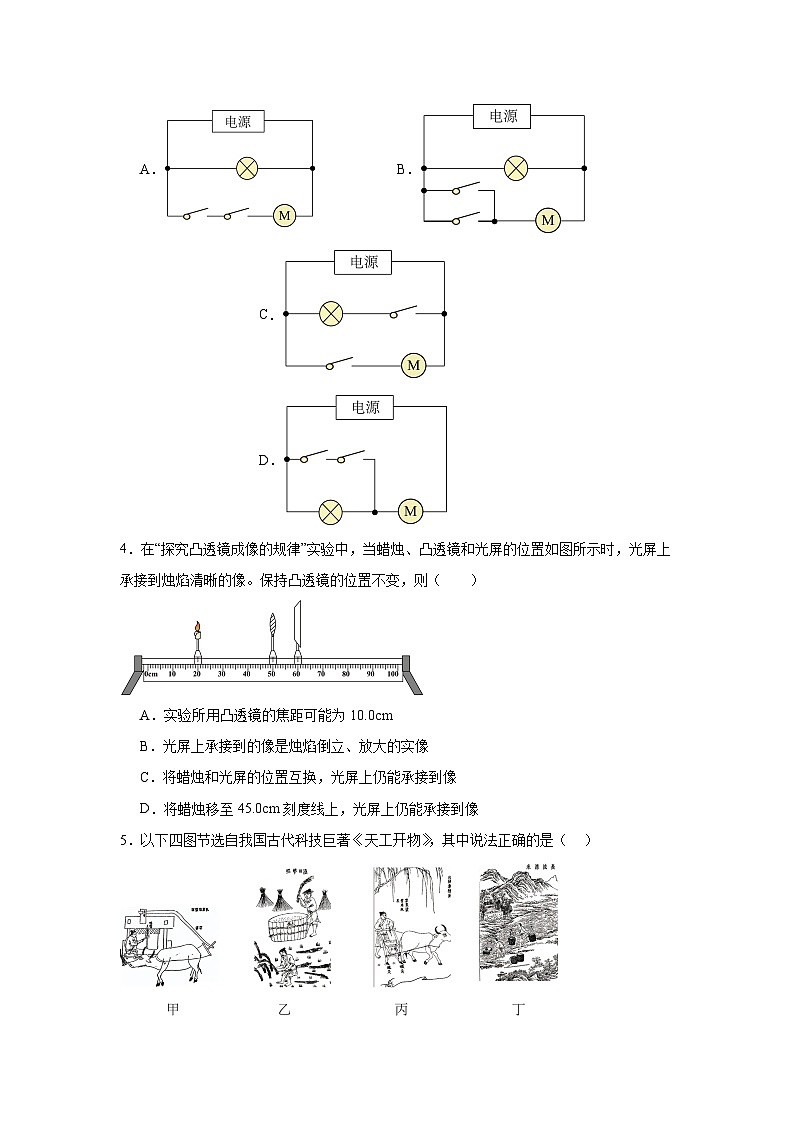

3．如图所示，小聪居住的小区安装了智能门禁系统，他进入小区必须通过刷卡或人脸识别，当门禁系统接通电源后，指示灯发光。刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A．B．C．D．
4．在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。保持凸透镜的位置不变，则（ ）
A．实验所用凸透镜的焦距可能为10.0cm
B．光屏上承接到的像是烛焰倒立、放大的实像
C．将蜡烛和光屏的位置互换，光屏上仍能承接到像
D．将蜡烛移至45.0cm刻度线上，光屏上仍能承接到像
5．以下四图节选自我国古代科技巨著《天工开物》，其中说法正确的是（ ）
A．图甲“轧蔗取浆”中，牛拉“犁塘”匀速转动的过程中，其运动状态保持不变
B．图乙“湿田击稻”中，用力甩稻秆，稻粒落入木桶中，是因为受到惯性力
C．图丙“北耕兼种”中，耧下端的“鐵尖”是通过减小受力面积来增大压力的
D．图丁“长流漂米”中，水从高处流下，水的重力势能转化为动能
6．电能便于输送和转化，运用广泛，但电能无法从自然界中直接获取，通常是由其它形式的能转化而来。下列发电方式中，通过消耗可再生能源获取电能的是（ ）
A．利用核能发电B．利用太阳能发电
C．燃烧煤炭发电D．燃烧天然气发电
7．如图所示，盛有水的甲、乙两相同容器放在水平桌面上，体积相等的a、b两均匀实心物体静止在水中，此时两水面相平，则（ ）

A．物体a的密度较b的大B．物体b受到的浮力较a的小
C．甲容器底部受到水的压力较乙的小D．两容器底部受到水的压强相等
8．下列现象中，密度变大的是（ ）
A．铁棒磨成针B．冰熔化成水C．橡皮泥捏成小船D．从月球采回的月壤
9．小强同学“物理学习笔记”中的摘录正确的是（ ）
A．①B．②C．③D．④
10．如图，是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路
11．小强用如图所示的实验装置验证阿基米德原理，通过调节升降台让金属块浸入盛满水的溢水杯中（金属块始终未与容器底接触），溢出的水会流入右侧空桶中，下列说法正确的是（ ）
A．金属块浸入水中越深，水对溢水杯底部的压力越大
B．金属块浸没在水中的深度越深，弹簧测力计A的示数越小
C．金属块从接触水面至浸入水中某一位置，弹簧测力计A和B的变化量∆FA=∆FB
D．若实验前溢水杯中未装满水，对实验结果没有影响
12．生活中很多人喜爱吃咸鸭蛋，下列关于咸鸭蛋所涉及的物理知识正确的是（ ）
A．煮熟鸭蛋是通过做功来增大鸭蛋的内能
B．蛋壳能轻松被敲碎，说明蛋壳分子间不存在引力
C．腌制鸭蛋就是通过扩散使盐进入蛋中
D．刚出锅的咸鸭蛋逐渐变凉，说明分子运动逐渐停止
13．唱卡拉OK时经常用到动圈式话筒。对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流。下列实验能说明动圈式话筒工作原理的是（ ）
A．B．
C．D．
14．下面几个实验探究中，采用了相同研究方法的是（ ）
①“探究滑动摩擦力与压力的关系”时，保持接触面粗糙程度不变，改变压力大小
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律
A．①和④B．②和③C．①和③D．②和④
15．如图所示的电路中，电源电压恒为9V，灯泡L标有“6V 6W”，滑动变阻器标有“”，下列说法正确的是（ ）
①灯泡正常发光时的电阻为
②电路中的电流不超过2A时，电路一定是安全的
③当灯泡正常发光时，滑动变阻器的电功率为9W
④当滑动变阻器的滑片P向右滑动时，小灯泡变暗
A．①④正确B．①②④正确C．①③正确D．③④正确
二、填空题
16．一个小车往斜坡向上运动时，它的s-t图，如下图所示。它在30s内通过的路程为 米，在此过程，小车的动能 （选填“变大”或“不变”或“变小”）的。若小车突然急刹车，则它的惯性 （选填“变大”或“不变”或“变小”）。
17．电饭煲是常用的家用电器，它是利用电流的 效应工作的。某品牌电饭煲有“加热”和“保温”两挡功能，简化电路如图，R1=242Ω、R2=60.5Ω。当开关 闭合时，该电饭煲处于“加热”挡，工作10min，其消耗的电能是 J。
18．如图所示是一种水位自动报警器的原理图。红灯与绿灯的连接方式是 ；当水位到达金属块A时， 灯亮；控制电路的电源右端为正极时，电磁铁的上端为 极（一般的水都能导电）。
19．中医是中华民族的瑰宝，艾灸利用艾条燃烧产生的热刺激人体穴位，可以达到防病治病的目的。用艾柱熏烤患者的穴位时，通过 的方式使其内能增加的；闻到浓浓的艾草药香，这种扩散现象与 有关；中医拔火罐时，将罐内空气加热后，迅速倒扣在皮肤上，火罐被“吸”住，说明了 的存在。
三、作图题
20．如图，杠杆AOB保持静止，O为支点，请作出动力的力臂和阻力。

四、实验题
21．小西和同学们利用如图甲所示的装置，做“探究冰熔化时温度的变化规律”的实验。
(1)将装有适量碎冰的试管放入装有水的烧杯中加热，目的是 ；
(2)根据实验数据，小西绘制了冰的温度随时间变化的图像，如图乙所示，在第4min时处于 （选填“固”“液”或“固液共存”）态；在0 ～4min加热过程中，物质的内能 （选填“增加”“减少”或“保持不变”）。
(3)判断冰是否为晶体的标准是 。
(4)在完成上述实验后，小西利用烧杯中的水继续做“探究水沸腾时温度变化的特点”的实验。当水沸腾时，温度计的示数如图丙所示，为 ℃，由此判断该地区的大气压 （选填“高于”“等于”或“低于”）1个标准大气压；
(5)在将烧杯中的水加热至沸腾的过程中，同学们发现加热时间过长，下列措施中，可以缩短加热时间的是___________。
A．减少烧杯中水的质量
B．用“小火”加热
22．如图同学们做“电与磁”之间的联系的实验探究。
(1)如图甲，开关闭合前，小磁针无论放在何处静止时a端均指向北方，这是由于小磁针受到了 的作用；闭合开关，观察到小磁针发生偏转，说明 ；
(2)利用如图乙装置研究“磁场对电流的作用”时，应在M、N之间接入 （选填“灵敏电流计”或“电源”）；磁场对电流的作用方向与磁场方向、 方向有关；利用此原理，人们制成 （选填“发电机”或“电动机”）；
(3)利用如图乙“探究什么情况下磁可以生电”，根据图乙，导体AB出磁感线的方向向 （选填“上”、“下”、“左”、“右”），多次实验得出结论：闭合电路的一部分导体在磁场中做 运动时，导体中会产生感应电流。
23．探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）、开关一个、导线若干。
(1)请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉。
(2)连接好电路，将电源电压调至4.5V，滑动变阻器阻值调到最大，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是_________（填序号）。
A．滑动变阻器断路B．定值电阻R断路C．定值电阻R短路
(3)排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的I-R图像：
①其中阴影部分面积表示的物理量是 ，其值为 ；
②由实验图像可得出结论：在电压一定时， 。
(4)实验时更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是_________（填序号）。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在电源和开关之间串联一个15Ω的电阻
(5)实验结束后，该小组用电压表和一个已知最大阻值为R0的滑动变阻器，测量未知电阻Rx的阻值。他们设计了如图丙所示电路图，实验操作如下：
①将滑动变阻器滑片P移到最右端，闭合开关S，此时电压表的示数为U1；
②将滑动变阻器滑片P移到最左端，此时电压表的示数为U2；
③则Rx= （用R0、U1、U2表示）。
五、计算题
24．图甲所示的塔吊是施工建设中最常见的设备，其结构可简化为图乙所示的滑轮组模型。已知物体质量为300kg，在绳子自由端施加1250N拉力，物体以0.5m/s的速度匀速上升10s。求：
(1)绳子拉力端移动的距离；
(2)拉力的功率；
(3)在此过程中滑轮组的机械效率。
25．如图，甲、乙两个透明容器内均装有质量为100g、初温为25℃的某种绝缘液体，甲、乙中都有一段电阻丝，，。闭合开关，电流表的示数为1.2A。通电120s后，甲中温度计的示数为29℃。求：
（1）两端的电压；
（2）的电功率；
（3）电流通过产生的热量；
（4）液体的比热容（不计热量损失）。
①科学家与贡献
②装置与原理
③物理知识与应用
④社会发展与物理
奥斯特：电磁感应
船闸：连通器原理
光的折射：潜望镜
倒车雷达：超声波
阿基米德：杠杆原理
验电器：同种电荷互相排斥
等臂杠杆：天平
二极管：半导体材料
焦耳：焦耳定律
体温计：液体的热胀冷缩
浮沉条件：潜水艇
电动汽车：热机
《2025年山东省淄博市博山区中考三模物理试题》参考答案
1．C
【详解】A．笛声可能属于噪声，比如笛声影响人们休息和工作时，就属于噪声，故A错误；
B．笛声是由空气柱振动发出的，故B错误；
C．声音在空气中的传播速度主要与介质的特性有关，而与声音本身的响度无关，故C正确；
D．按住不同的笛孔，空气柱长度改变，发出声音的音调会改变，故D错误。
故选C。
2．B
【详解】A．水中的“夕阳”是由于光的反射所形成的虚像，故A错误；
B．人眼看到不透明物体的颜色是物体所反射的光的颜色，人看江面时，江面相当于不透明物体，其呈现出红色是江面反射红光所导致的，故B正确；
C．月亮的光是反射太阳发出的光，月亮本身不会发光，因此月亮不是自然界中的光源，故C错误；
D．露珠特别明亮是因为露珠表面光滑，发生了镜面反射，将大部分光线反射进入眼中，故D错误。
故选B。
3．B
【详解】由题意可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的，故B符合题意，ACD不符合题意。
故选B。
4．C
【详解】AB．如图，物距和像距
联立以上两式解得
凸透镜的焦距不可能为10cm，此时物距大于像距，光屏上成倒立、缩小到实像，故AB不符合题意；
C．将蜡烛和光屏的位置互换，物距和像距互换，根据光路可逆可知，光屏上仍能承接到倒立放大的实像，故C正确；
D．将蜡烛移至45.0cm刻度线上，物距为5cm，小于焦距，此时烛焰成虚像，光屏上不能承接到像，故D不符合题意。
故选C。
5．D
【详解】A．图甲“轧蔗取浆”中，牛拉“犁塘”匀速转动的过程中，其运动方向不断变化，因此运动状态改变，故A错误；
B．图乙“湿田击稻”中，用力甩稻秆，稻粒落入木桶中，是因为其具有惯性，惯性不是力，不能说受到惯性，故B错误；
C．图丙“北耕兼种”中，耧下端的“鐵尖”是在压力一定时，通过减小受力面积来增大压强，故C错误；
D．图丁“长流漂米”中，水从高处流下，质量不变，高度减小，重力势能减小，速度变大，动能增大，因此水的重力势能转化为动能，故D正确。
故选D。
6．B
【详解】ACD．核能、煤、天然气属于不可再生能源，利用这三种能源发电属于消耗不可再生能源获取电能，故ACD不符合题意；
B．太阳能是可再生能源，太阳能发电，是利用可再生能源获取电能，故B符合题意。
故选B。
7．D
【详解】A．甲图中a物体漂浮根据物体的浮沉条件可知；乙图中b物体悬浮，根据物体的浮沉条件可知，则，故A不符合题意；
B．根据可知，b物体浸在水中的体积多，排开水的体积大，则b物体受到的浮力大，故B不符合题意；
CD．由可知，水的密度相同，深度相同，则水对容器底部的压强相等，据可知，水对容器底部的压力大小相等，故C不符合题意，D符合题意。
故选D。
8．B
【详解】密度是物质的一种特性，它不随物质的质量或体积的变化而变化，但密度的大小与物质的种类、状态有关。
A．铁棒磨成针，铁棒的质量和形状变了，但物质的种类不变，密度不变，故A不符合题意；
B．冰的密度，水的密度，冰熔化成水，物质的状态变了，密度变大了，故B符合题意；
C．橡皮泥捏成小船，橡皮泥的形状变了，物质的种类不变，密度不变，故C不符合题意；
D．从月球采回的月壤，位置发生了变化，质量不变，体积不变，密度不变，故D不符合题意。
故选B。
9．B
【详解】①科学家与贡献：奥斯特的贡献是发现了电流的磁效应，即通电导线周围存在磁场，而电磁感应是法拉第发现的；阿基米德总结了杠杆原理；焦耳总结了焦耳定律，所以该部分“奥斯特：电磁感应”错误；
②装置与原理：船闸是利用连通器原理工作的，当船闸的上下游闸门打开时，闸室和上下游形成连通器，使船只可以顺利通过不同水位；验电器是根据同种电荷互相排斥的原理制成的，当带电体接触验电器的金属球时，电荷会传导到金属箔片上，使金属箔片张开；体温计是利用液体的热胀冷缩原理来测量体温的，当温度变化时，液体会热胀冷缩，从而使液柱上升或下降，该部分内容均正确；
③物理知识与应用：潜望镜是利用光的反射原理工作的，通过两块平面镜的反射，使物体的光能够进入人的眼睛，而不是光的折射；天平是等臂杠杆，其动力臂等于阻力臂，在测量物体质量时，根据杠杆平衡原理，左右两边的力和力臂的乘积相等，从而可以测量出物体的质量；潜水艇是根据浮沉条件来实现上浮和下沉的，通过改变自身的重力，当重力大于浮力时下沉，重力小于浮力时上浮，重力等于浮力时悬浮；该部分“光的折射：潜望镜”错误；
④社会发展与物理：倒车雷达利用超声波来工作，超声波传感器发射超声波，遇到障碍物后反射回来，传感器接收反射波，通过计算超声波传播的时间来确定障碍物的距离；二极管是由半导体材料制成的，具有单向导电性，可用于整流、稳压等电路中；电动汽车是利用电能转化为机械能来工作的，而热机是将内能转化为机械能的装置，该部分“电动汽车：热机”错误，故B正确，ACD错误。
故选B。
10．C
【详解】A．熔断器通常与进户线的火线相连，因此a点所在的进户线是火线，故A错误；
B．若e点所在导线断路，会导致用电器在使用时与地线断开，易造成触电事故，这时三孔插座不能安全使用，故B错误；
C．断开开关S，用测电笔检测d点时，由于d点还与火线连接，因此氖管发光，故C正确；
D．闭合开关S，灯泡L不发光，可能是进户线的火线或进户线零线b点左侧断路，只有导线bc断路不会影响灯泡L发光，故D错误。
故选C。
11．C
【详解】A．金属块浸入水中的深度增大时，溢水杯中水的深度不变，根据p=ρgh可知，水对溢水杯底部的压强不变，根据F=pS可知，水对溢水杯底部的压力不变，故A错误；
B．金属块浸没在水中的深度变化时，排开水的体积不变，根据F浮=ρgV排可知，受到的浮力不变，根据
F拉=G金-F浮
知，金属块受到的拉力不变，弹簧测力计A的示数不变，故B错误；
C．由图可知，弹簧测力计A的示数
FA=G-F浮
弹簧测力计B的示数
FB=G桶+G排
则∆FA=∆F浮，∆FB=∆G排，根据阿基米德原理可知，∆F浮=∆G排，则∆FA=∆FB，故C正确；
D．若实验前溢水杯中未装满水，则测得的F浮不变、G排偏小，对实验结果有影响，故D错误。
故选C。
12．C
【详解】A．煮熟鸭蛋的过程中，鸭蛋从热水里吸收热量，温度升高，内能增加，这是通过热传递的方式改变鸭蛋的内能，故A错误；
B．分子间存在相互作用的引力和斥力，而蛋壳能轻松被敲碎与蛋壳的结构有关，与分子间的作用力无关，故B错误；
C．一切分子都在不停地做无规则运动， 腌制咸鸭蛋就是通过扩散使盐进入蛋中， 故C正确；
D．因为分子运动是永不停息的，刚出锅的咸鸭蛋逐渐变凉是因为其与周围环境的温度差导致热量的流失，而不是分子运动停止。故D错误。
故选C。
13．A
【详解】对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流，是电磁感应现象，是磁生电现象。
A．此图是磁生电的原理图，是闭合电路的部分导体切割磁感线产生感应电流，故A符合题意；
B．是电动机原理，是通过导线在磁场中受到力的作用，故B不符合题意；
C．是奥斯特实验，电流的磁效应，是电生磁现象，故C不符合题意；
D．如图所示，是同名磁极相互排斥，异名磁极相互吸引，故D不符合题意。
故选A。
14．C
【详解】①“探究滑动摩擦力与压力的关系”时，保持接触面粗糙程度不变，改变压力大小，采用的是控制变量法。
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，采用的是转换法。
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压，采用的是控制变量法。
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律，采用的是科学推理法理想实验法。
综上所述，①和③都采用了控制变量法，故C符合题意，ABD不符合题意。
故选C。
15．A
【详解】①由
可得灯泡正常发光时的电阻，故①正确；
②灯正常发光时的电流
电路中的电流超过1A时，灯不能正常工作，会损坏，故②错误；
③当灯泡正常发光时，灯两端电压
滑动变阻器两端的电压
此时电路中的电流
滑动变阻器的电功率，故③错误；
④当滑动变阻器的滑片P向右滑动时，接入电路的电阻变大、串联电路总电阻变大，则根据得电路总电流变小，根据得小灯泡两端的电压变小，灯泡变暗，故④正确。
综上所述，①④正确，故A正确，BCD错误。
故选A。
16． 90 不变 不变
【详解】[1]由图像可知，小车在30s内通过的路程为90m。
[2]由图像可知，小车的s-t图像是一条过原点的斜直线，小车做匀速直线运动，小车在运动过程中，质量和速度都不变，因此动能不变。
[3]惯性只与物体的质量有关，若小车突然急刹车，小车的质量不变，则它的惯性不变。
17． 热 S1和S2
【详解】[1]当电流通过电饭煲内部通过发热元件（如电热管）时，发热元件产生了热量，使金属外壳发热并传递热量至内锅，实现烹饪功能，故电饭煲工作时将电能转化成了内能，利用了电流的热效应。
[2]当开关S1闭合、S2断开时，电路中只有R1接入电路，此时电路中的总电阻为R1；当开关S1、S2均闭合时，电路中R1与R2并联，此时电路中的总电阻，。根据可知，在总电压不变时，电阻越小，总功率越大，因为S1闭合、S2断开时，总电阻较大，故开关S1闭合、S2断开时，电路处于保温挡，S1、S2均闭合时，电路处于加热挡。
[3]电饭煲处于加热挡时，电饭煲的总功率
电饭煲处于“加热”挡工作10min消耗的电能
18． 并联 红 S
【详解】[1]由图可知，红灯和绿灯并列地连在电源两端，因此图中红灯和绿灯是并联的。
[2]当水位到达金属块A时，一般的水是导体，所以控制电路导通，电磁铁的线圈中有电流通过，电磁铁有了磁性，吸下衔铁，动触点向下运动，接通红灯电路，断开绿灯电路，因此红灯亮，绿灯不亮。
[3]控制电路的电源右端为正极时，电流从电磁铁的上端流入，下端流出，根据安培定则可以判断，电磁铁的上端为S极，下端为N极。
19． 热传递 温度 大气压
【详解】[1]用艾柱熏烤患者的穴位时，人体吸收热量，是通过热传递的方式使其内能增加的。
[2]闻到浓浓的艾草药香，这说明药香分子在不停地做无规则运动，这是扩散现象。
[3]将火罐内的空气加热后，罐内空气由于热膨胀排出一部分，迅速倒扣在皮肤上，罐内火熄灭，温度降低，空气收缩，罐内气体压强减小，火罐在外界大气压作用下吸在皮肤上。
20．
【详解】阻力F2的作用点在点B，方向竖直向下；过支点O作动力F1的作用线的垂线段，即为动力F1的力臂l1，如图所示

21．(1)使物质受热均匀
(2) 固液共存 增加
(3)是否有固定的熔点
(4) 93 低于
(5)A
【详解】（1）将装有适量碎冰的试管放入装有水的烧杯中加热，叫“水浴法加热”，目的是使物质受热均匀。
（2）[1][2]BC段为熔化过程，在第时，试管中物质正在熔化，处于固液共存态；物体吸热内能增大；
（3）由图像可知，冰在熔化过程中，温度不变，有固定的熔点，冰是晶体。所以判断冰是否为晶体的标准是：是否有固定的熔点。
（4）[1]如图丙所示，温度计分度值为1℃，此时水的温度是93℃；
[2]水沸腾时温度不变，此时水的沸点为93℃，水在1个标准大压下的沸点为100℃，说明此时大气压值低于1个标准大气压；
（5）为了减少加热所用时间，可以采用的方法除了适当减少水量，还可以给烧杯加盖，减少热量的损失或适当提高水温，故选A。
22．(1) 地磁场 电流周围存在磁场
(2) 电源 电流 电动机
(3) 下 切割磁感线
【详解】（1）[1]异名磁极相互吸引，如图甲，开关闭合前，小磁针无论放在何处静止时a端均指向北方，这是由于小磁针受到了地磁场的作用，小磁针的a端受到了地磁场S极的吸引。
[2]闭合开关，导线通电，观察到小磁针发生偏转，说明电流周围存在磁场。
（2）[1]利用如图乙装置研究“磁场对电流的作用”时，电路中要有电流，应在M、N之间接入电源。
[2][3]磁场对通电导体有力的作用，磁场对电流的作用方向与磁场方向、电流方向有关，利用此原理，人们制成电动机。
（3）[1]在磁体外部，磁感线从N极发出回到S极，图乙中导体AB处磁感线的方向向下。
[2]多次实验得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应现象。
23．(1)
(2)B
(3) 电压 通过导体的电流与导体的电阻成反比
(4)C
(5)
【详解】（1）由图甲可知，电压表测定值电阻两端电压，滑片P向右移动时电压表示数变大，根据欧姆定律可知，通过定值电阻的电流变大，则滑动变阻器与定值电阻串联，滑片P向右移动时其连入电路的阻值变小，因此将滑动变阻器的右下接线柱与定值电阻的右接线柱连接，如图所示：
（2）电流表无示数，说明电路中某处断路，电压表示数始终接近电源电压，说明电压表两接线柱到电源两极之间是通路，则可能的原因是定值电阻R断路，故B符合题意，AC不符合题意。
故选B。
（3）[1][2]由图乙可知，图中阴影部分的面积为I×R，则表示的物理量是电压，其值为
I×R=0.2A×15Ω=3V
[3]由图乙可知，图像上各点电流与电阻的乘积
0.6A×5Ω=3V
0.3A×10Ω=3V
0.2A×15Ω=3V
乘积为一定值，可得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（4）A．根据串联电路电流、电压特点和欧姆定律可得
则。实验时更换为的定值电阻，即变大，则变大，下一步应减小至原来的数值，可减小或增大，调高电源电压，即增大，则增大，故A错误；
B．将电压表改接到滑动变阻器两端，不能改变定值电阻两端电压，故B错误；
C．在电源和开关之间串联一个的电阻，相当于增大了，则减小，故C正确。
故选C。
（5）步骤②，滑动变阻器连入电路的阻值为0，则电源电压等于此时电压表的示数；步骤①，根据串联电路的电压特点可知，两端电压
根据欧母定律可知，电路中的电流
则
24．(1)15m
(2)1875W
(3)80%
【详解】（1）图中绳子股数n=3，绳子拉力端移动的速度
移动的距离
（2）拉力F的功率
（3）拉力所做的功
有用功为
机械效率
25．（1）12V；（2）14.4W；（3）；（4）
【详解】解：（1）分析电路可知，、串联，电流表测电路电流。两端的电压为
（2）的电功率为
（3）电流通过产生的热量为
（4）不计热量损失，则甲中液体吸收的热量为
根据，液体的比热容为
答：（1）两端的电压为12V；
（2）的电功率为14.4W；
（3）电流通过产生的热量为；
（4）液体的比热容为。
题号
1
2
3
4
5
6
7
8
9
10
答案
C
B
B
C
D
B
D
B
B
C
题号
11
12
13
14
15





答案
C
C
A
C
A
