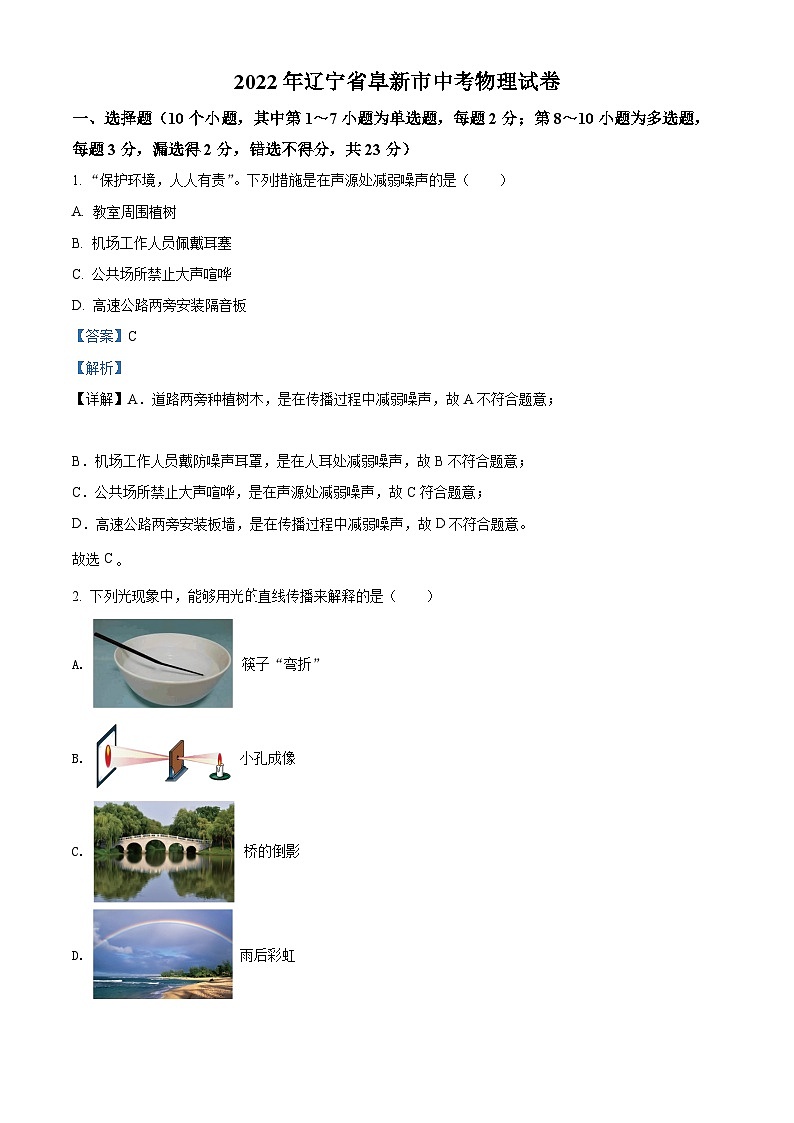

2022年辽宁省阜新市中考物理试卷
一、选择题（10个小题，其中第1～7小题为单选题，每题2分；第8～10小题为多选题，每题3分，漏选得2分，错选不得分，共23分）
1. “保护环境，人人有责”。下列措施是在声源处减弱噪声的是（　　）
A. 教室周围植树
B. 机场工作人员佩戴耳塞
C. 公共场所禁止大声喧哗
D. 高速公路两旁安装隔音板
【答案】C
【解析】
【详解】A．道路两旁种植树木，是在传播过程中减弱噪声，故A不符合题意；

B．机场工作人员戴防噪声耳罩，是在人耳处减弱噪声，故B不符合题意；
C．公共场所禁止大声喧哗，是在声源处减弱噪声，故C符合题意；
D．高速公路两旁安装板墙，是在传播过程中减弱噪声，故D不符合题意。
故选C
2. 下列光现象中，能够用光直线传播来解释的是（　　）
A. 筷子“弯折”
B. 小孔成像
C. 桥的倒影
D. 雨后彩虹
【答案】B
【解析】
【详解】A．筷子插入水中时，水下部分筷子上的光到达水面时发生了折射，所以看上去“弯折”了，故A不符合题意；
B．小孔成像是光的直线传播形成的，故B符合题意；
C．桥在水中的倒影是平面镜成像，属于光的反射，故C不符合题意；
D．雨后彩虹，是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散，故D不符合题意。
故选B。
3. “复兴号”动车组在京沈高铁线上每天多车次经过阜新。下列说法正确的是（　　）


A. 列车启动后相对于站台是运动的
B. 列车启动后速度越来越快是因为受到平衡力的作用
C. 列车刹车后不能立即停止是因为受到惯性的作用
D. 列车进站时，车体附近空气流速大，压强大，易将安全线内的人“吸”向车体
【答案】A
【解析】
【详解】A．列车启动时，列车相对于站台的位置不断发生变化，所以列车相对于站台是运动的，故A正确；
B．列车启动时速度越来越快处于非平衡状态，所以列车受到非平衡力的作用，故B错误；
C．列车刹车后不能立即停下来，是列车由于惯性要保持原来的运动状态，惯性不是力，不能说“受到惯性的作用”，故C错误；
D．人离进站的列车比较近时，人和列车之间的空气流速大，压强小，人外侧的压强不变，人受到外侧压强大于人内侧受到的压强，人在较大的压强差作用下很容易被压向列车而发生事故，故D错误。
故选A。

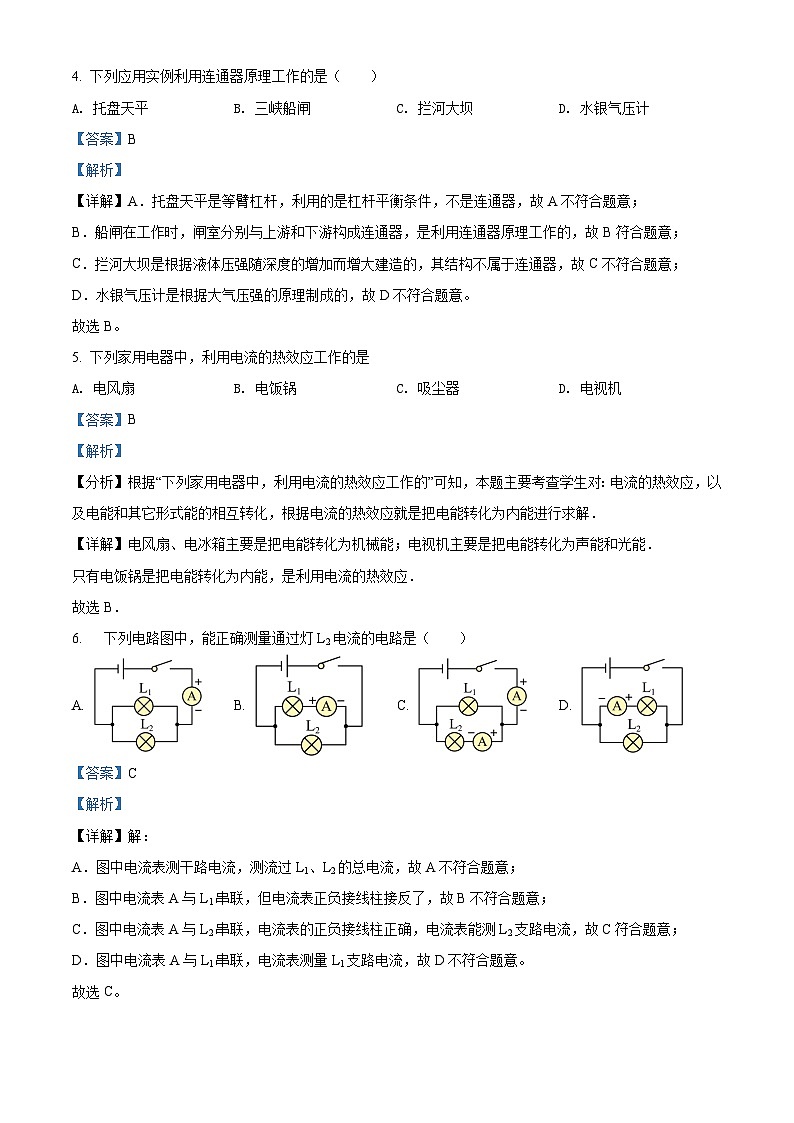

4. 下列应用实例利用连通器原理工作的是（　　）
A. 托盘天平 B. 三峡船闸 C. 拦河大坝 D. 水银气压计
【答案】B
【解析】
【详解】A．托盘天平是等臂杠杆，利用的是杠杆平衡条件，不是连通器，故A不符合题意；
B．船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，故B符合题意；
C．拦河大坝是根据液体压强随深度的增加而增大建造的，其结构不属于连通器，故C不符合题意；
D．水银气压计是根据大气压强的原理制成的，故D不符合题意。
故选B。
5. 下列家用电器中，利用电流的热效应工作的是
A. 电风扇 B. 电饭锅 C. 吸尘器 D. 电视机
【答案】B
【解析】
【分析】根据“下列家用电器中，利用电流的热效应工作的”可知，本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化，根据电流的热效应就是把电能转化为内能进行求解．
【详解】电风扇、电冰箱主要是把电能转化为机械能；电视机主要是把电能转化为声能和光能．
只有电饭锅是把电能转化为内能，是利用电流的热效应．
故选B．
6. 下列电路图中，能正确测量通过灯L2电流的电路是（　　）
A. B. C. D.
【答案】C
【解析】
【详解】解：
A．图中电流表测干路电流，测流过L1、L2的总电流，故A不符合题意；
B．图中电流表A与L1串联，但电流表正负接线柱接反了，故B不符合题意；
C．图中电流表A与L2串联，电流表的正负接线柱正确，电流表能测L2支路电流，故C符合题意；
D．图中电流表A与L1串联，电流表测量L1支路电流，故D不符合题意。
故选C。
7. 刷卡消费时，人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息。下列四幅图中与刷卡机原理相同的是（　　）
A. B.
C. D.
【答案】A
【解析】
【详解】A．刷卡机的工作原理是电磁感应。动圈式话筒是利用振动膜片带动线圈在磁场中做切割磁感线运动，产生随声音信号变化的感应电流工作的，用的是电磁感应现象，故A符合题意；
B．刷卡机的工作原理是电磁感应。该装置是电动机的工作原理图，电动机的工作原理是通电导体在磁场中受力运动，故B不符合题意；
C．刷卡机的工作原理是电磁感应。该装置电磁继电器，其主要部件是电磁铁，电磁铁的工作原理是电流的磁效应，故C不符合题意；
D．刷卡机的工作原理是电磁感应。螺线管通电后具有磁性，这是电流的磁效应，故D不符合题意。
故选A。
8. 在学校新冠肺炎疫情防控工作中涉及到的物理知识，下列说法正确的是（　　）
A. 晨检时用的“测温枪”是根据紫外线的特性制成的
B. 做核酸检测时医务人员戴的橡胶手套是绝缘体
C. 水银温度计是根据液体热胀冷缩的规律制成的
D. 用酒精擦拭教室的门把手时，闻到了酒精气味是扩散现象
【答案】BCD
【解析】
【详解】A．测温枪是利用物体向外辐射红外线，在不接触人体的情况下测量人体的温度，故A错误；
B．橡胶不容易导电，所以橡胶手套是绝缘体，故B正确；
C．液体具有热胀冷缩的规律，水银温度计是根据这个原理制成的，故C正确；
D．分子在不停地做无规则的运动，用酒精擦拭教室的门把手时，闻到了酒精气味，这属于扩散现象，故D正确。
故选：BCD。
9. 如图所示，甲、乙两个完全相同的杯子，倒入相同体积的水和浓盐水。将同一个鸡蛋，先后放入两杯液体中静止时，鸡蛋在甲杯中下沉，在乙杯中悬浮。（　　）

A. 鸡蛋的密度大于甲杯中液体的密度
B. 乙杯中鸡蛋受到的浮力大于重力
C. 甲杯底部受到的压强小于乙杯底部受到的压强
D. 乙杯中鸡蛋受到的浮力大于甲杯中鸡蛋受到的浮力
【答案】ACD
【解析】
【详解】A．因为鸡蛋在甲杯中下沉，所以鸡蛋的密度大于甲杯中液体的密度，即ρ甲＜ρ鸡蛋，故A符合题意；
B．因为鸡蛋在乙杯中悬浮，所以乙杯中鸡蛋受到的浮力等于重力，故B不符合题意；
C．因为鸡蛋在乙杯中悬浮，则鸡蛋的密度等于乙杯中液体的密度，即ρ乙=ρ鸡蛋，所以ρ甲＜ρ乙，又因为甲、乙两个完全相同的杯子，倒入相同体积的水和浓盐水，且鸡蛋均浸没在液体中，则两杯子中液体的深度相同，根据p=ρgh可知，乙杯底部所受液体的压强较大，故C符合题意；
D．鸡蛋在甲杯中下沉，则F浮甲＜G鸡蛋，在乙杯中悬浮，则F浮乙=G鸡蛋，所以F浮甲＜F浮乙，故D符合题意。
故选ACD。
10. 物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（　　）


A. 电源电压U＝6V
B. 滑片P从最左端向最右端滑动过程中，电流表示数变大
C. 滑片滑动过程中，电压表与电流表示数之比不变
D. 电路的最大电功率为7.2W
【答案】ABD
【解析】
【详解】A．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。由图可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流为


则电源电压为
①
滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为

则电源电压为
②
联立①②得


故A正确；
B．当变阻器滑片向右滑动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的读数变大，故B正确；
C．由电路图可知，电压表测滑动变阻器R两端的电压，电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接入电路中的电阻变小，所以电压表与电流表示数之比变小，故C错误；
D．当滑动变阻器的电阻为零时，电路消耗的功率最大，电路消耗的最大功率为

故D正确。
故选ABD。
二、填空题（8个小题，每空1分，共23分）
11. 我市在“创建文明城市”活动中，同学们在老师的带领下一起到居民小区劳动。“小广告”粘在建筑物上不易被清除掉，因为分子间存在______；用钢丝球清除“小广告”，过了一会儿钢丝球发热，这是通过______方式改变内能的，其能量转化方式与热机中的______冲程相同。
【答案】 ①. 引力 ②. 做功 ③. 压缩
【解析】
【详解】[1]分子之间存在相互作用的引力和斥力，“小广告”粘在建筑物上不易被清除掉，因为分子间存在引力。
[2][3]清除“小广告”时，克服摩擦做功，将机械能转化为内能，这是通过做功方式改变内能的。四冲程热机工作循环中，压缩冲程是将机械能转化为内能，做功冲程是将内能转化为机械能，故能量转化方式与热机中的压缩冲程相同。
12. 2022年6月5日，我国神舟十四号载人飞船发射圆满成功。航天英雄在太空中利用______与地面互相传递信息；当飞船的太阳能帆板打开时会把太阳能转化为______能；太阳能属于______能源（填“一次”或“二次”）。
【答案】 ①. 电磁波 ②. 电 ③. 一次
【解析】
【详解】[1]电磁波能在真空中传播，所以航天英雄在太空中利用电磁波与地面互相传递信息。
[2]太阳能帆板能将太阳能转化为电能。
[3]一次能源是指自然界中以原有形式存在的、未经加工转换的能量资源，又称天然能源；二次能源是一次能源经过加工，转化成另一种形态的能源，太阳能可直接从自然界获得，属于一次能源。
13. 我国大力提倡“低碳环保，绿色出行”，选择自行车出行是大家喜爱的方式之一。自行车启动时，人用脚向后蹬地，自行车向前运动，说明物体间力的作用是______的；骑行时，轮胎被压瘪一些，说明力可以改变物体的______。
【答案】 ①. 相互 ②. 形状
【解析】
【详解】[1]自行车启动时，人用脚向后蹬地，脚给地向后的力，同时地给脚向前的力，使人和自行车一起向前运动，说明物体间力的作用是相互的。
[2]轮胎受力后被压瘪，说明力可以改变物体的形状。
14. 如图所示，光在水和空气的界面CD同时发生反射和折射，入射角为 ______度，折射角为______度，界面CD上面的介质是______。

【答案】 ①. 30 ②. 42 ③. 空气
【解析】
【详解】[1][2][3]如图CD是界面，∠AOC＝60°，则∠BOD＝60°，所以入射角为


而∠COE＝48°，则折射角为

因折射角大于入射角，所以CD上边是空气，下边是水。
15. 用毛皮摩擦过的橡胶棒由于得到电子而带______电，用这个橡胶棒接触验电器的金属球，如图所示，两金属箔片由于带同种电荷互相______而张开，接触的瞬间电流方向 ______（填“从橡胶棒到金属箔片”或“从金属箔片到橡胶棒”）。


【答案】 ①. 负 ②. 排斥 ③. 从金属箔片到橡胶棒
【解析】
【详解】[1]毛皮与橡胶棒在摩擦的过程中，橡胶棒的原子核束缚电子的能力强，会得到电子，带负电。
[2]用这个胶棒接触验电器的金属球，橡胶棒上多余的电子会向金属箔转移，所以金属箔片得到电子而带负电，验电器的金属箔片上带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开。
[3]橡胶棒带了负电，即橡胶棒上有多余电子，故用橡胶棒接触验电器的金属球时，电子从橡胶棒到金属箔片；电流方向是指正电荷定向移动的方向，与电子定向移动的方向相反，故接触的瞬间电流方向是从金属箔片到橡胶棒。
16. 如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 ______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。

【答案】 ①. 电流##总电流 ②. 空气开关
【解析】
【详解】解[1]将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大。
[2]家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。


17. 工人利用如图所示的滑轮组，将质量为80kg的重物在10s内匀速提升1m，此时滑轮组的机械效率为80%（不计绳重与摩擦，g取10N/kg），则有用功的功率为______W；工人对绳的拉力做功______J；动滑轮重______N；若增大物重，该滑轮组的机械效率______（填“变大”“变小”或“不变”）。


【答案】 ①. 80 ②. 1000 ③. 200 ④. 变大
【解析】
【详解】[1]重物A的重力
G=mg=80kg×10N/kg=800N
有用功
W有用=Gh=800N×1m=800J
有用功的功率

[2]从图中可知n=2，该滑轮组的机械效率可知，工人对绳的拉力做功

[3]不计绳重与摩擦，工人所做的额外功
W额外=W总-W有用=1000J-800J=200J
动滑轮的重力

[4]不计绳重与摩擦，根据

可知，若增大物重G，该滑轮组的机械效率变大。
18. 如图所示，电源电压恒定，只闭合开关S2，电流表示数为0.3A，电压表示数为3V，R2阻值为 _____Ω；再断开开关S2，闭合开关S1、S3，电流表示数______（填“变大”“变小”或“不变”）；当闭合开关S1、S2，断开开关S3时，电压表示数为______V。

【答案】 ①. 10 ②. 变大 ③. 0
【解析】
【详解】[1]只闭合开关S2时，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，由可得，R2的阻值

[2]再断开开关S2，闭合开关S1、S3时，R1与R2并联，电压表测电源两端的电压，电流表测干路电流，因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，所以，R串˃R并，由可知，电路的总电流变大，即电流表的示数变大。
[3]当闭合开关S1、S2，断开开关S3时，电路为R1的简单电路，电流表测电路中的电流，此时R2和电压表被短路，则电压表的示数为0。
三、作图题（2个小题，每题3分，共6分）
19. 小丽站在落地镜前看到了自己的全身像。根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。

【答案】
【解析】
【详解】过物点P作垂直于镜面的直线（虚线）PQ（Q点为垂足），延长PQ到点P′，使

此时P′即是P在平面镜中的像的位置。连接P′E，与镜面的交点为入射点O，再连接PO，即为入射光线，OE为反射光线。如下图所示

20. 如图所示，一木箱放在水平地面上，用最小的力F使其向左翻转，请画出支点O和最小力F及力臂L的示意图。

【答案】
【解析】
【详解】木箱向左翻转，则木箱左下角与地面的接触点为支点；由杠杆平衡条件可知，在阻力与阻力臂一定的情况下，动力臂越大，动力越小，由图示可知，当木箱的对角线是为动力臂时，动力臂是最大的，动力是最小的，动力的方向垂直于动力臂斜向上，如下图所示：


四、计算题（2个小题，每小题9分，共18分。要求写出必要的文字说明、公式、计算过程、数值和单位）
21. 某旅游大巴进行安全检测，在一段平直公路上匀速行驶18km，用时15min。已知汽车及驾驶员的总质量是3×103kg，车轮与地面的总接触面积为0.2m2。此过程消耗燃油4.5kg。假设燃油完全燃烧。（燃油热值q=4.0×107J/kg，g取10N/kg）。求：
（1）汽车匀速行驶时的速度是多少？
（2）汽车静止时对地面的压强是多少？
（3）该汽车燃油完全燃烧产生的热量是多少？
【答案】（1）72km/h；（2）1.5×105Pa；（3）1.8×108J。
【解析】
【详解】解：（1）由可知，汽车匀速行驶时的速度为

（2）汽车静止时对地面的压力大小等于汽车及驾驶员的总重力大小，则汽车静止时对地面的压力

由可知，汽车静止时对地面的压强

（3）由可知，燃油完全燃烧产生的热量

答：（1）汽车匀速行驶时的速度是72km/h；
（2）汽车静止时对地面的压强是1.5×105Pa；
（3）该汽车燃油完全燃烧产生的热量是1.8×108J。
22. 电热水壶发热电阻阻值不变，其主要参数如表所示，（水的比热容），求：
（1）电热水壶保温状态下电路中电流是多少？
（2）在加热状态下，电热水壶正常工作100s，消耗的电能是多少？
（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是多少？
额定电压
220V
容量
1.5L
加热功率
1210W
保温功率
88W

【答案】（1）0.4A；（2）1.21×105J；（3）2.1×105J
【解析】
【详解】解：（1）由P＝UI可得，电热水壶保温状态下电路中的电流

（2）由可得，消耗的电能

（3）吸收的热量

答：（1）电热水壶保温状态下电路中的电流是0.4A；
（2）在加热状态下，电热水壶正常工作100s，消耗的电能是1.21×105J；
（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是2.1×105J。
五、实验探究题（5个小题，共30分）
23. 某兴趣小组做光学相关实验。

（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像原理与此类似的是______；
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 ______（填“指尖的像”或“完整烛焰的像”）；
（3）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 ______（填“近视”或“远视”）眼镜片；
（4）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 ______（填“能”或“不能”）出现烛焰的像。
【答案】 ①. 缩小 ②. 照相机 ③. 完整烛焰的像 ④. 近视 ⑤. 不能
【解析】
【详解】（1）[1][2]凸透镜的焦距是10cm，图中蜡烛距凸透镜30cm，物距大于2倍焦距，成倒立、缩小的实像，照相机就是根据这个原理制成的。
（2）[3]不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时像比手指指尖触摸前的像要暗一些。
（3）[4]在凸透镜左侧加一个镜片，光屏上的成像不再清晰。保持其他元件不动，向远离凸透镜方向适当移动光屏后又可在光屏上看到清晰的像，说明此镜片对光线有发散作用，即加入的镜片为近视眼镜镜片（凹透镜）。
（4）[5]若将50cm处的凸透镜换成薄玻璃板，将蜡烛和光屏放在如图乙所示的位置，则此时研究平面镜成像，平面镜成正立等大的虚像，因为虚像不能在光屏上承接，所以光屏上不能出现烛焰的像。
24. 学习小组同学用如图甲所示的装置，探究某种晶体熔化时温度变化的规律。


（1）图甲中组装器材的顺序是 ______（填“从上至下”或“从下至上”）。
（2）待温度升高到50℃，每隔1min记录一次温度计的示数，根据记录的数据得到如图乙的图象，则该晶体的熔点是______℃，熔化经历了______min，该物质在固态时的比热容 ______液态时的比热容（填“大于”“小于”或“等于”）。
（3）另一小组的同学发现，在晶体熔化过程中撤去酒精灯，晶体还会继续熔化，原因是水的温度 ______（填“低于”或“高于”）晶体的温度，可以继续吸收热量。
【答案】 ①. 从下至上 ②. 80 ③. 15 ④. 小于 ⑤. 高于
【解析】
【详解】（1）[1]在使用酒精灯时，需要用其外焰加热，所以要先根据酒精灯确定铁圈的位置。又因为使用温度计时，温度计的玻璃泡要完全浸没在液体中，但不能碰到容器底和容器壁，所以要根据温度计的长度确定横杆的位置，因此按照“从下至上”安装实验装置。
（2）[2][3][4]晶体在熔化时不变的温度即为该晶体的熔点，如图乙可知该晶体的熔点是80℃，熔化从第10min开始到第25min结束，总共持续了15min；通过图象可以看出，固态时的图象的倾斜程度要大于液体时图象的倾斜程度，即在相同的时间内（吸收相同的热量）固态时的温度变化大，吸热能力强，所以该物质在固态时的比热容小于液态时的比热容。
（3）[5]在晶体熔化过程中撤去酒精灯，晶体还会继续熔化，原因是烧杯内水的温度高于试管内晶体的熔点，两者存在温度差，晶体可以继续吸收热量。
25. 在探究“物体的动能跟哪些因素有关”的实验中，如图甲、乙、丙所示，将A、B、C三个钢球先后从同一装置高度分别为h1、h2、h3的位置由静止开始滚下（mA=mB＜mC，h1=h3＞h2），水平面上同一位置的木块被撞出一段距离后停下。请回答以下问题：

（1）该实验探究的是 ______（填“木块”或“钢球”）的动能。
（2）实验通过观察木块被钢球撞出______的长短，来判断钢球动能的大小，这种研究问题的方法叫______。
（3）比较______两图进行的实验，可以探究钢球动能大小与速度有关。
（4）比较______两图进行的实验，可以探究钢球动能大小与质量有关。此探究过程中两球刚好运动到水平面时的速度______（填“相等”或“不相等”）。
（5）由此实验联想到某段道路限速牌上标明“100”和“80”字样，______（填“大客车”或“小轿车”）的限速应该是80km/h。
【答案】 ①. 钢球 ②. 距离 ③. 转换法 ④. 甲、乙 ⑤. 甲、丙 ⑥. 相等 ⑦. 大客车
【解析】
【详解】（1）[1]该实验研究的主体是钢球，研究的是钢球动能的大小与速度和质量的关系。
（2）[2] [3]该实验中钢球动能的大小是通过木块移动的距离体现的，木块被撞的越远，说明钢球的动能越大，被撞的越近，说明钢球的动能越小，这里采用了转换法的思想。
（3）[4]为了研究物体动能与物体速度的关系，应多次让同一钢球从斜面不同高度上静止滚下，控制钢球的质量相同，改变钢球的速度，故选甲、乙两图；质量相同，速度越大，钢球推动木块移动的距离越大，动能越大。
（4）[5] [6]为了研究物体动能与物体质量的关系，应多次让不同钢球从斜面相同高度上静止滚下，控制钢球到达水平面时的速度相同，改变钢球的速度，故选甲、丙两图；速度相同，质量越大，钢球推动木块移动的距离越大，动能越大。
（5）[7]因速度相同时，质量越大，动能越大，克服摩擦力做功的越多，越不容易刹车，因大客车的质量更大，故限制的速度要越小，大客车的限速应该是80km/h。
26. 探究“滑动摩擦力大小与什么因素有关”，如图所示。

（1）小组的同学首先进行了如图甲、乙、丙三次实验，每次他们都用弹簧测力计沿水平方向拉着物块A做 _____运动，根据______原理，可知此时滑动摩擦力与拉力的大小相等；
（2）分析______两图可知：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）分析甲、丙两图可知：在压力相同时，接触面越粗糙，滑动摩擦力越 ______；
（4）小组的同学又用乙装置进行了图丁所示的实验，沿水平方向拉着物块做直线运动，弹簧测力计的示数为4.5N，这时物块A受到木板的摩擦力为 ______N，物块A上面的砝码在水平方向上处于______（填“平衡”或“非平衡”）状态。
【答案】 ①. 匀速直线 ②. 二力平衡 ③. 甲、乙 ④. 大 ⑤. 3. 8 ⑥. 非平衡
【解析】
【详解】（1）[1][2]实验过程中，应使弹簧测力沿水平方向拉着物块A做匀速直线运动，物块A处于平衡状态，受平衡力作用，根据二力平衡知识可知，此时弹簧测力计的示数与滑动摩擦力的大小相等。
（2）[3]分析甲、乙两图可知，接触面的粗糙程度相同，压力大小不同，测力计的示数不同，且压力越大，测力计是示数越大，故可得结论：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[4]分析甲、丙两图可知，压力相同，接触面的粗糙程度不同，且接触面越粗糙，测力计的示数越大，故可得结论：在压力相同时，接触面越粗糙，滑动摩擦力越大。
（4）[5]因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，所以图乙和图丁所示的实验中的滑动摩擦力大小相等，即图丁中物块A受到木板的摩擦力为3.8N。
[6]由4.5N＞3.8N可知，物块A和上面的砝码做变速运动，两者均处于非平衡状态。
27. 做“测量小灯泡额定功率”的实验（灯泡的额定电压U额＝2.5V，灯丝电阻阻值不变）。

（1）连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑片，两表的示数都不变，原因是滑动变阻器接了______两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，则小灯泡的额定电功率为______W。
（3）同组的小月同学设计了一个电路，如图丙，也测出了该小灯泡正常发光时的功率，其中定值电阻的阻值R＝25Ω，正确操作步骤如下：
①只闭合开关S和______，调节滑动变阻器滑片使电流表示数为I1＝______A；
②闭合开关S和______，断开开关______，保持滑动变阻器滑片位置不动，读出电流表示数为I2；
③小灯泡的额定电功率表达式为P额＝______。（用物理量符号表示）

【答案】 ①. 下面 ②. 0.75 ③. S2 ④. 0.1 ⑤. S1 ⑥. S2 ⑦. U额（I2﹣I1）
【解析】
【详解】（1）[1]连接好电路，闭合开关，电流表有示数，则电路为通路；若小灯泡较暗，说明电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有了“变阻”的作用，造成这一现象的原因可能是：滑动变阻器接了下面的两个接线柱。
（2）[2]排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.3A，即灯泡的额定电流为0.3A，则小灯泡额定功率为

（3）①[3][4]只闭合开关S和S2，此时灯泡L和定值电阻R并联，电流表测定值电阻的电流；要使灯泡正常发光，应调节滑动变阻器的滑片，使灯泡两端的电压为额定电压，定值电阻R两端的电压也等于灯泡L的额定电压2.5V，故此时电流表示数为

②[5][6]闭合开关S和S1，断开开关S2，保持滑动变阻器滑片位置不动，读出电流表示数为I2。
③[7]在步骤②中，电流表测R与灯泡并联的总电流，由于电路连接关系没有改变，各电阻的电压和电阻大小不变，故通过灯的电流不变，由并联电路电流的规律，灯的额定电流为

小灯泡额定功率表达式为
