2016-2025年10年安徽数学中考真题汇编 7.2 投影与视图

这是一份2016-2025年10年安徽数学中考真题汇编 7.2 投影与视图，共7页。试卷主要包含了常见几何体的三视图，组合体的三视图，由三视图还原几何体等内容，欢迎下载使用。

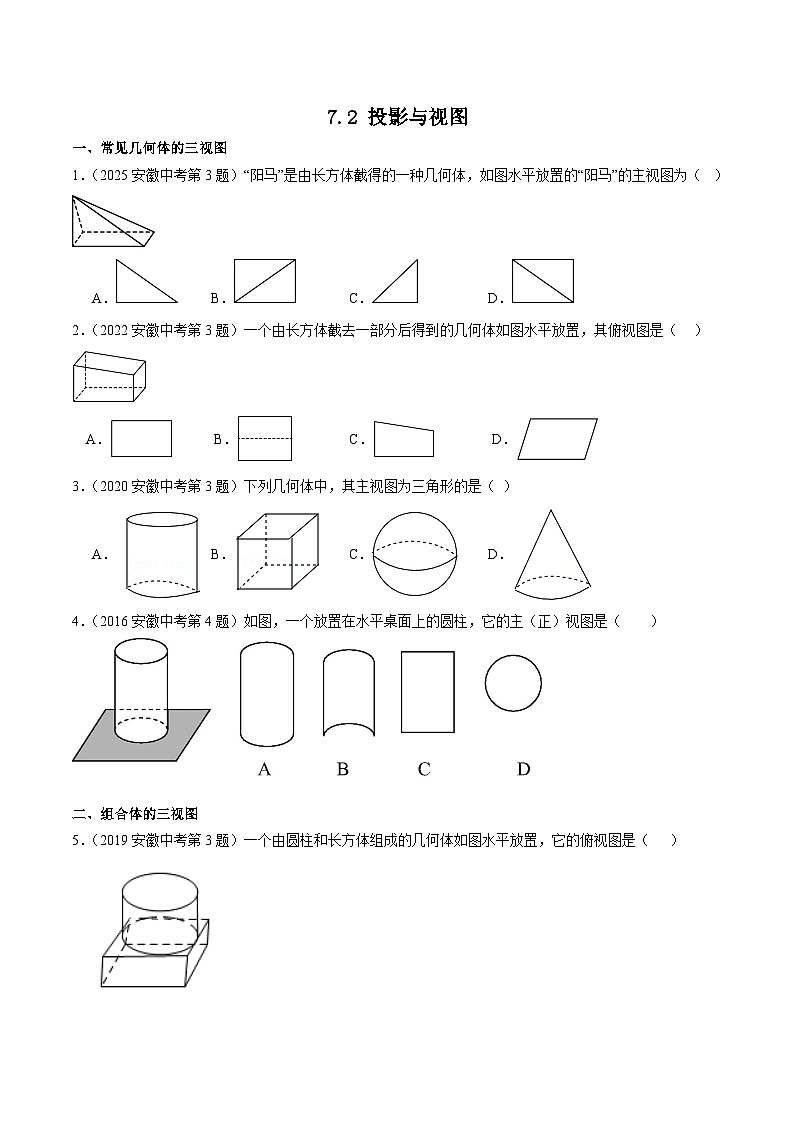

1．（2025安徽中考第3题）“阳马”是由长方体截得的一种几何体，如图水平放置的“阳马”的主视图为（ ）
A．B．C．D．
2．（2022安徽中考第3题）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（ ）
A． B． C． D．
3．（2020安徽中考第3题）下列几何体中，其主视图为三角形的是（ ）
A．B．C．D．
4．（2016安徽中考第4题）如图，一个放置在水平桌面上的圆柱，它的主（正）视图是（ ）
二、组合体的三视图
5．（2019安徽中考第3题）一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是（ ）
A．B．C．D．

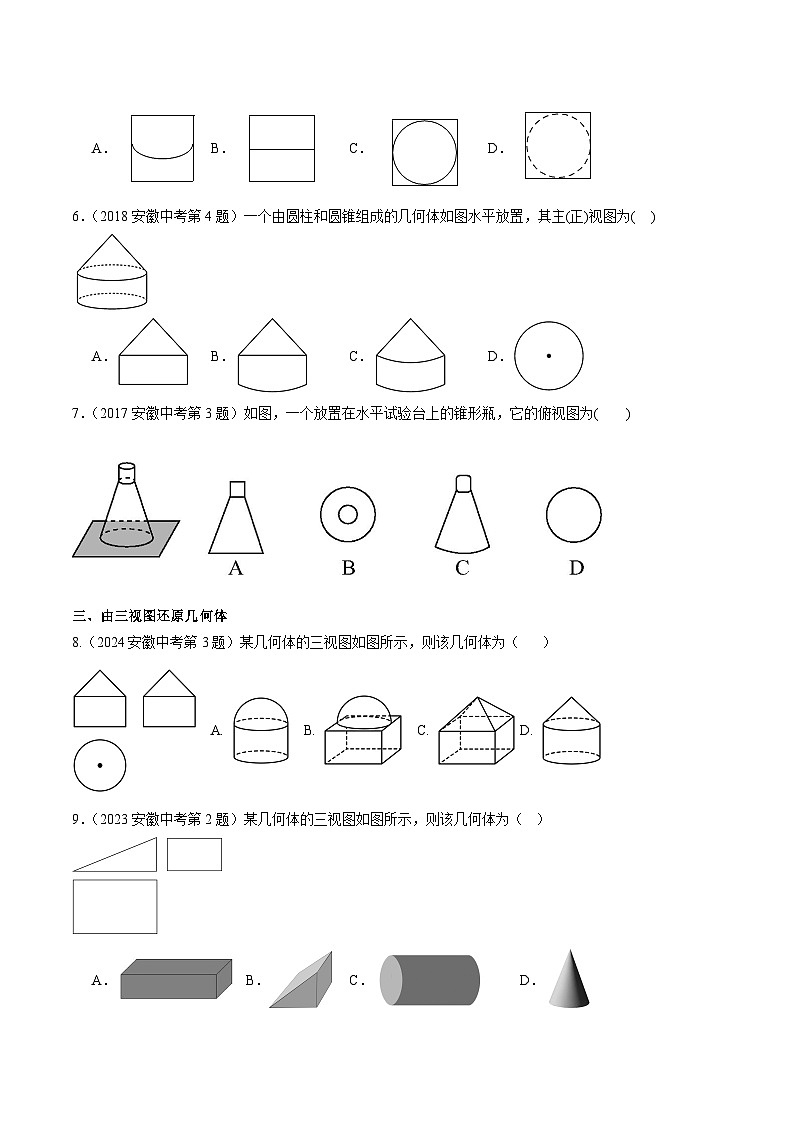

6．（2018安徽中考第4题）一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为( )
A．B．C．D．
7．（2017安徽中考第3题）如图，一个放置在水平试验台上的锥形瓶，它的俯视图为( )
三、由三视图还原几何体
8.（2024安徽中考第3题）某几何体的三视图如图所示，则该几何体为（ ）
A. B. C. D.
9．（2023安徽中考第2题）某几何体的三视图如图所示，则该几何体为（ ）

A． B． C． D．

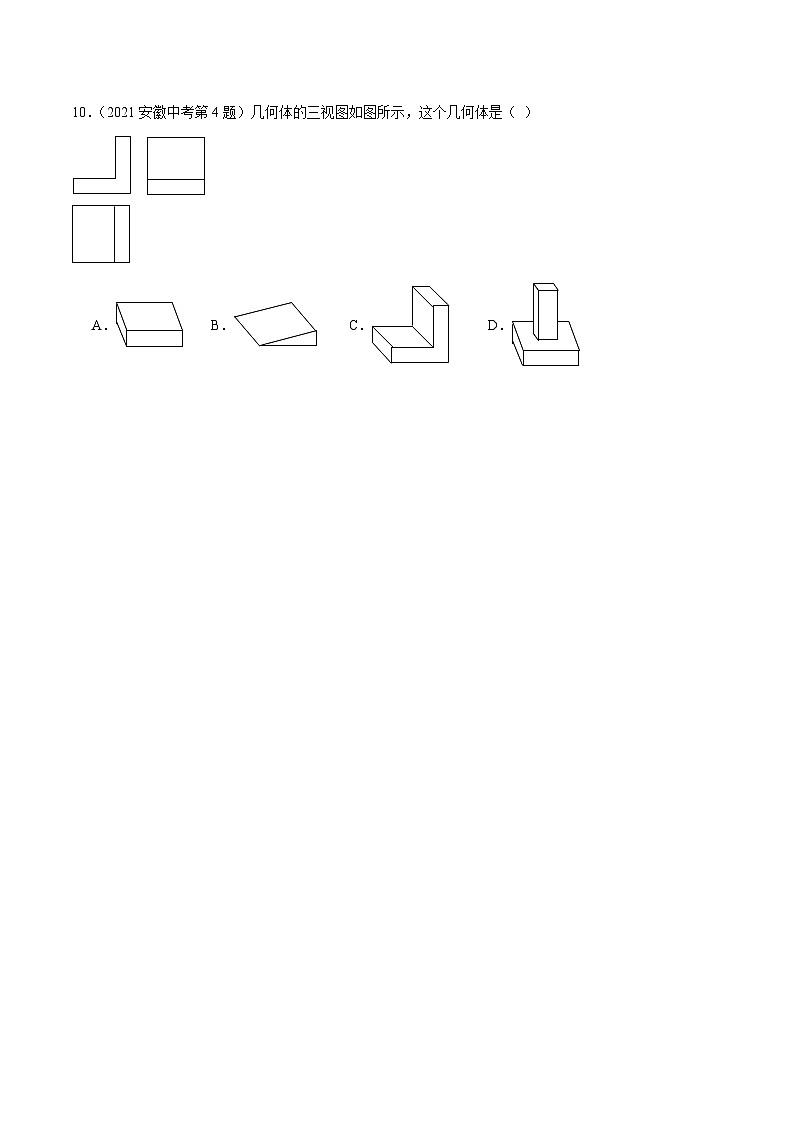

10．（2021安徽中考第4题）几何体的三视图如图所示，这个几何体是（ ）
A．B．C．D．
参考答案与解析
一、常见几何体的三视图
1．（2025安徽中考第3题）“阳马”是由长方体截得的一种几何体，如图水平放置的“阳马”的主视图为（ ）
A．B．C．D．
【答案】A
【详解】解：主视图是从物体正面看所得到的图形．观察水平放置的“阳马”，从正面看，看到的是一个三角形．对比四个选项，只有选项A符合从正面看到的图形特征，其他三项都不符合题意．
故选：A．
2．（2022安徽中考第3题）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（ ）
A． B． C． D．
【答案】A
【详解】解：该几何体的俯视图为：，故选：A
3．（2020安徽中考第3题）下列几何体中，其主视图为三角形的是（ ）
A．B．C．D．
【答案】D
【详解】A．圆柱的主视图为矩形，∴A不符合题意；
B．正方体的主视图为正方形，∴B不符合题意；
C．球体的主视图为圆形，∴C不符合题意；
D．圆锥的主视图为三角形，∴D符合题意．
故选D．
4．（2016安徽中考第4题）如图，一个放置在水平桌面上的圆柱，它的主（正）视图是（ ）
【答案】C
【详解】解：圆柱的主（正）视图为矩形．故选：C．
二、组合体的三视图
5．（2019安徽中考第3题）一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是（ ）
A．B．C．D．
【答案】C
【详解】解：从上面看，一个正方形里面有一个圆且是实线．故选C．
6．（2018安徽中考第4题）一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为( )
A．B．C．D．
【答案】A
【详解】解：观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，
故选A．
7．（2017安徽中考第3题）如图，一个放置在水平试验台上的锥形瓶，它的俯视图为( )
【答案】B
【详解】一个放置在水平实验台上的锥形瓶，它的俯视图为两个同心圆．故选B．
三、由三视图还原几何体
8. （2024安徽中考第3题）某几何体的三视图如图所示，则该几何体为（ ）
A. B. C. D.
【答案】D
【详解】解：根据三视图的形状，结合三视图的定义以及几何体的形状特征可得该几何体为D选项．
故选：D．
9．（2023安徽中考第2题）某几何体的三视图如图所示，则该几何体为（ ）

A． B． C． D．
【答案】B
【详解】解：∵主视图是直角三角形，故A，C，D选项不合题意，故选：B．
10．（2021安徽中考第4题）几何体的三视图如图所示，这个几何体是（ ）
A．B．C．D．
【答案】C
【详解】解：根据A，B，C，D三个选项的物体的主视图可知，与题图有吻合的只有C选项，故选：C．
