考点一　直流电路的分析与计算

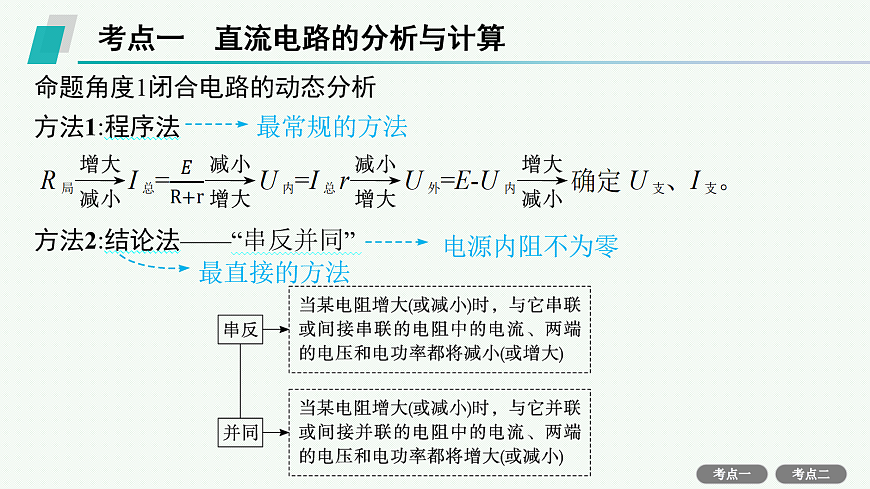

方法2:结论法——“串反并同”

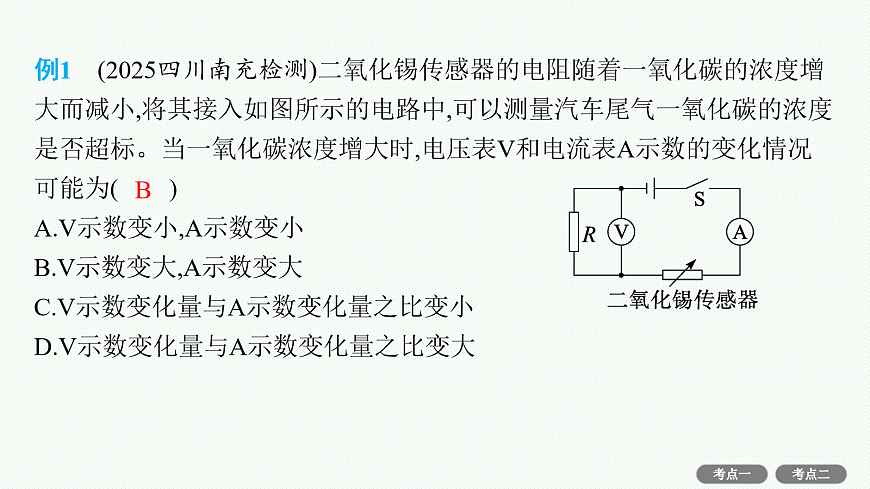

例1　(2025四川南充检测)二氧化锡传感器的电阻随着一氧化碳的浓度增大而减小,将其接入如图所示的电路中,可以测量汽车尾气一氧化碳的浓度是否超标。当一氧化碳浓度增大时,电压表V和电流表A示数的变化情况可能为(　　)A.V示数变小,A示数变小B.V示数变大,A示数变大C.V示数变化量与A示数变化量之比变小D.V示数变化量与A示数变化量之比变大
解析 当一氧化碳浓度增大时,二氧化锡传感器的电阻减小,由闭合电路欧姆定律知,电路中电流变大,则A示数变大;由欧姆定律知R的电压变大,则电压表V变大,A错误,B正确。V示数变化量与A示数变化量之比等于R的阻值,故比值不变,C、D错误。
命题角度2直流电路的分析与计算例3　(2024广西卷)将横截面相同、材料不同的两段导体L1、L2无缝连接成一段导体,总长度为1.00 m,接入图甲电路。闭合开关S,滑动片从M端滑到N端,理想电压表读数U随滑片的滑动距离x的变化关系如图乙所示,则导体L1、L2的电阻率之比约为(　　)
A.2∶3B.2∶1C.5∶3D.1∶3
命题角度3直流电路的最大功率1.当R一定时,由P=I2R知,I越大,P越大。2.当r一定、R变化时,P出随R的变化情况可通过下面两个图像进行分析。
例6　(多选)(2025东北三省三校模拟)如图所示,电源电动势E=9 V,内阻r=6 Ω,电阻R1=4 Ω,R2=8 Ω,R4=3 Ω,R3是可变电阻,电容器电容C=4 μF,a、b分别为电容器上下两个极板,G为灵敏电流表。初始时开关S1闭合、S2断开,电路稳定,现将开关S2也闭合直至电路再次稳定,则下列说法正确的是( 　　)A.开关S1闭合、S2断开,电路稳定时电容器b极板带正电B.S2闭合后,调节R3使得上下两极板电势相等,此时R3=1.5 ΩC.若R3=1 Ω,则S2闭合前后电路稳定时电源的输出功率相等D.若R3=1 Ω,则在整个过程中流过电流表的电荷量为1.7×10-5 C
考点二　交变电流及变压器问题的分析与计算
命题角度1交变电流“四值”及应用
例8　(2025福建卷)如图甲所示,交变电流变压器的原、副线圈的匝数比为4∶1,输入电压随时间变化的u-t图像如图乙所示,定值电阻 R1的阻值为R2的2倍,则(　　)A.副线圈交变电流的周期为0.25 sB.电压表示数为12 VC.副线圈干路电流为流过R1电流的2倍D.原、副线圈功率之比为4∶1
命题角度3远距离输电问题1.理清三个回路
例9　(多选)(2025湖北卷)在如图所示的输电线路中,交流发电机的输出电压一定,两变压器均为理想变压器,左侧升压变压器的原、副线圈匝数分别为n1、n2,两变压器间输电线路电阻为r。下列说法正确的是(　　)A.仅增加用户数,r消耗的功率增大B.仅增加用户数,用户端的电压增大C.仅适当增加n2,用户端的电压增大D.仅适当增加n2,整个电路消耗的电功率减小
规律总结输电线路功率损失的四种计算方法
微专题4　等效电源法、等效电阻法的应用
等效思维法在分析物理问题时经常用到,等效法是在保证某一方面效果相同的前提下,用理想的、熟悉的、简单的、形象的物理对象、物理过程或物理现象替代实际的、陌生的、复杂的、抽象的物理对象、物理过程或物理现象的一种处理方法,解决问题时可达到事半功倍的效果。
