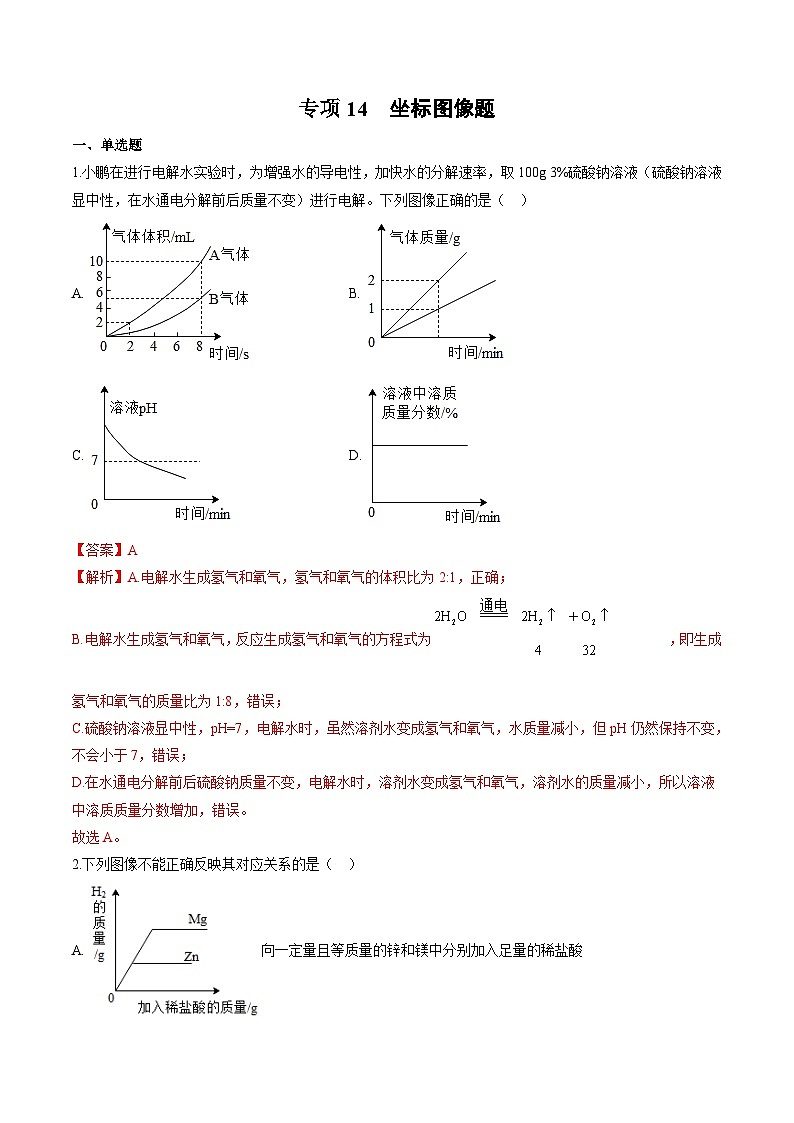

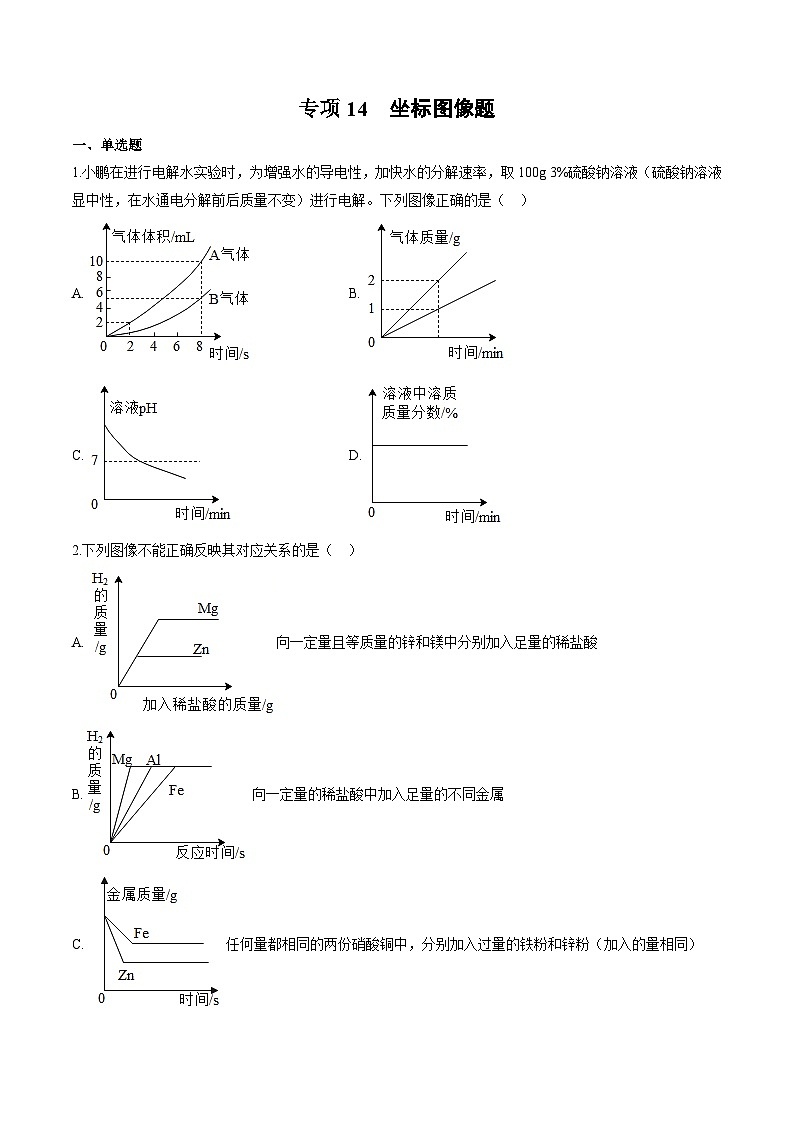

1.小鹏在进行电解水实验时，为增强水的导电性，加快水的分解速率，取100g 3%硫酸钠溶液（硫酸钠溶液显中性，在水通电分解前后质量不变）进行电解。下列图像正确的是（ ）
A.B.
C.D.
2.下列图像不能正确反映其对应关系的是（ ）
A.向一定量且等质量的锌和镁中分别加入足量的稀盐酸

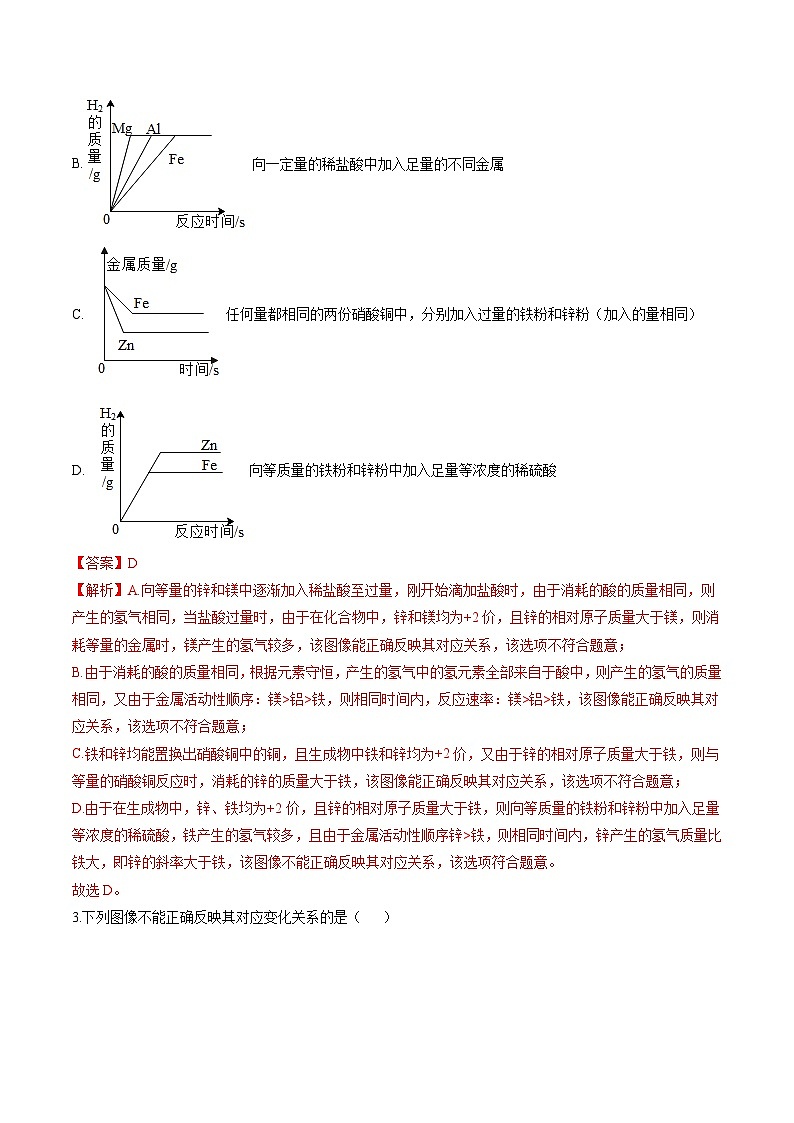

B.向一定量的稀盐酸中加入足量的不同金属
C.任何量都相同的两份硝酸铜中，分别加入过量的铁粉和锌粉（加入的量相同）
D.向等质量的铁粉和锌粉中加入足量等浓度的稀硫酸

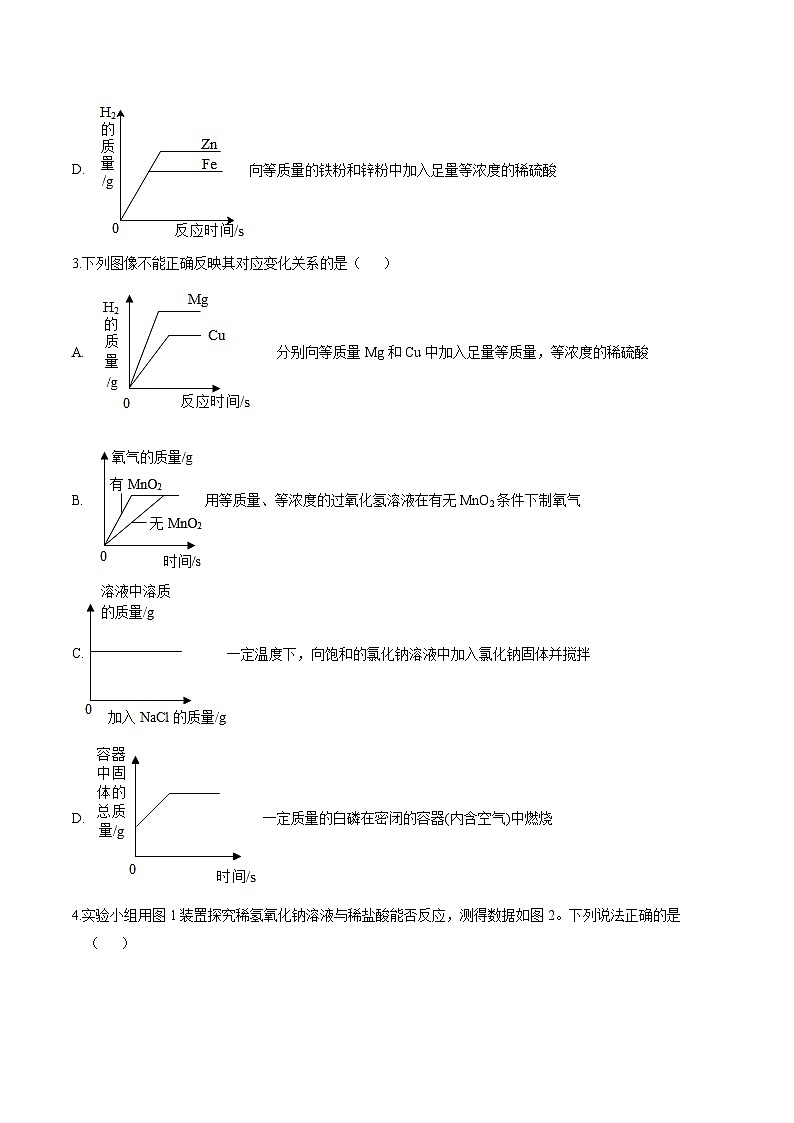

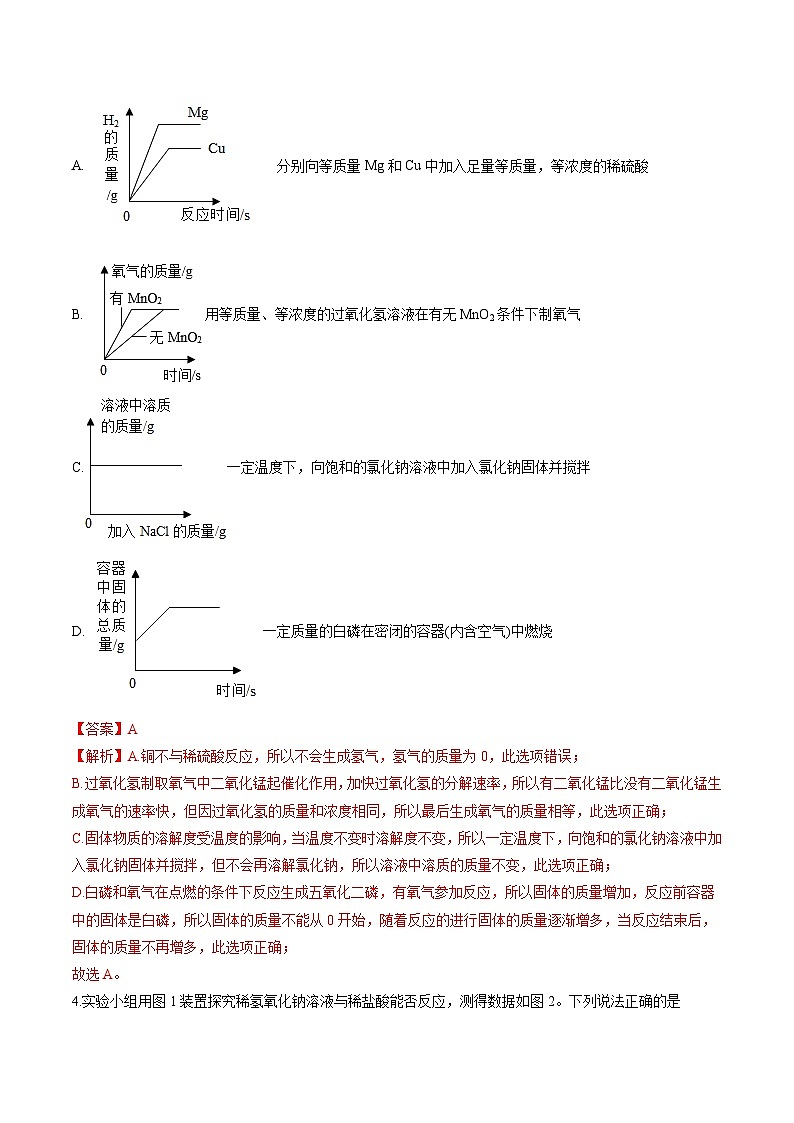

3.下列图像不能正确反映其对应变化关系的是（ ）
A.分别向等质量Mg和Cu中加入足量等质量，等浓度的稀硫酸
B.用等质量、等浓度的过氧化氢溶液在有无MnO2条件下制氧气
C.一定温度下，向饱和的氯化钠溶液中加入氯化钠固体并搅拌
D.一定质量的白磷在密闭的容器(内含空气)中燃烧

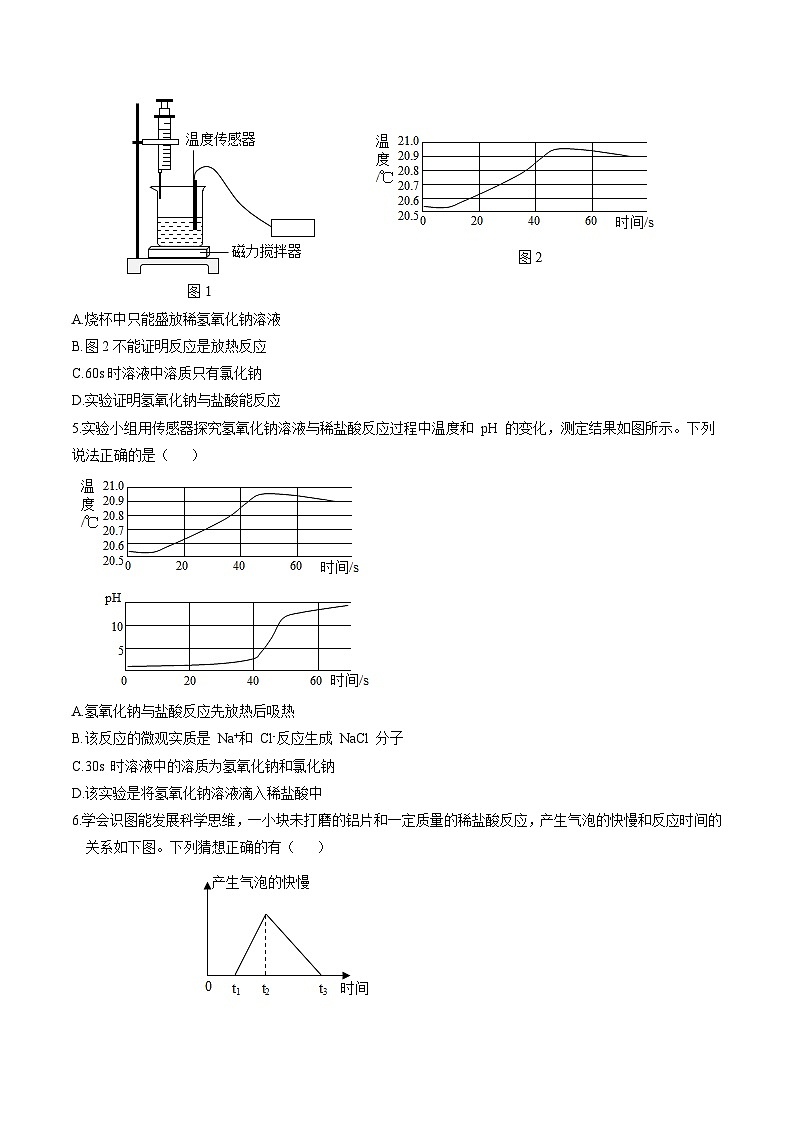

4.实验小组用图1装置探究稀氢氧化钠溶液与稀盐酸能否反应，测得数据如图2。下列说法正确的是（ ）

A.烧杯中只能盛放稀氢氧化钠溶液
B.图2不能证明反应是放热反应
C.60s时溶液中溶质只有氯化钠
D.实验证明氢氧化钠与盐酸能反应
5.实验小组用传感器探究氢氧化钠溶液与稀盐酸反应过程中温度和 pH 的变化，测定结果如图所示。下列说法正确的是（ ）
A.氢氧化钠与盐酸反应先放热后吸热
B.该反应的微观实质是 Na+和 Cl-反应生成 NaCl 分子
C.30s 时溶液中的溶质为氢氧化钠和氯化钠
D.该实验是将氢氧化钠溶液滴入稀盐酸中
6.学会识图能发展科学思维，一小块未打磨的铝片和一定质量的稀盐酸反应，产生气泡的快慢和反应时间的关系如下图。下列猜想正确的有（ ）

①0～t1阶段，可能是铝表面有层氧化膜
②t1～t2阶段，可能是铝和稀盐酸反应放出热量
③t3时刻，可能是稀盐酸过量
④t3时刻，可能是稀盐酸不足
A.1项B.2项C.3项D.4项
7.相同质量的镁、铁、锌三种金属，分别与足量的、相同质量分数的稀硫酸充分反应，生成氢气质量与反应时间关系如图，分析图像判断，下面说法正确的是（ ）
A.镁的相对原子质量最大B.锌反应速率最快
C.锌生成氢气质量最少D.铁消耗稀硫酸质量最多
8.下列图像能正确反映其相应关系的有（ ）
A. 向氢氧化钠溶液中不断加水
B. 向一定质量的锌粒中加入稀硫酸至过量
C. 高温煅烧石灰石
D.向稀硫酸中滴加氢氧化钡溶液至过量
9.能反映相关实验过程中量的变化的图像是（ ）
A.等质量镁、锌分别和足量等浓度的盐酸反应
B.用一氧化碳与氧化铁反应
C.镁在氧气中燃烧
D.等质量、等质量分数的双氧水完全分解
10.两支试管中分别盛有等质量、等溶质质量分数的稀盐酸，分别向其中逐渐加入两种不同的金属粉末M和N。加入金属的质量与产生氢气的质量之间的关系如图所示。下列说法不正确的是（ ）
A.充分反应后，产生氢气的质量：M＝N
B.由图像可推出N的相对原子质量比M的相对原子质量大
C.a点对应的溶液中的溶质只有一种
D.c点对应的溶液中的溶质一定有两种
11.将锌粉持续加入到100g含有AgNO3和Cu（NO3）2两种溶质的混合溶液中，充分反应。当加入锌粉的质量为6.5g时，溶液质量最小；当加入锌粉的质量为13.0g时，恰好完全反应。下列是反应中的相关量随加入锌的质量变化的关系图，其中正确的是（ ）
A.B.
C.D.
12.煅烧石灰石样品（杂质不含钙元素且不发生反应）时，某质量随加热时间的变化关系如图所示，有关分析中正确的是（ ）

A.若纵坐标表示固体质量，则剩余氧化钙质量为m2g
B.若纵坐标表示氧元素的质量，则杂质中一定含有氧元素
C.纵坐标不能表示固体中碳元素的质量
D.纵坐标表示固体质量或氧元素质量，都可知碳酸钙质量
13.已知：C+2CuO2Cu+CO2↑,如图表示一定量的木炭和氧化铜固体混合物受热过程中，某变量y随加热时间的变化趋势，其中纵坐标y表示（ ）
A.固体的质量
B.固体中氧化铜的质量
C.二氧化碳的质量
D.固体中铜元素的质量分数

14.下列图像能正确反映对应变化关系的是（ ）
A.向稀硫酸和硫酸铜的混合溶液中加入足量的氢氧化钡溶液
B.高温煅烧石灰石
C.足量的镁、铝分别同时放入等质量、等浓度的稀硫酸中
D.向饱和石灰水中加入少量的生石灰
15.下列图像能正确反映对应变化关系的是（ ）
A.一定温度下，氧气的溶解度随压强的变化
B.向等质量的铝粉和锌粉中分别滴加足量的相同浓度的稀盐酸
C.向一定量硫酸铜溶液中加入过量铁粉
D.向一定量的饱和硝酸钠溶液中加入氯化钠固体
16.下面所示的图像能正确反映对应变化关系的是（ ）
A.向一定浓度的NaOH溶液中加水稀释
B.浓盐酸在空气中敞口放置一段时间
C.向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量
D.加热一定质量木炭粉和氧化铜混合物
17.下列图像不能正确反映对应变化关系的是（ ）
A.在一定温度下，向接近饱和的硝酸钾溶液中加入硝酸钾晶体
B.两份完全相同的稀盐酸中分别加入足量铁粉、锌粉
C.用等质量等质量分数的过氧化氢溶液制取氧气
D.向一定量的稀盐酸中不断加入NaOH溶液至过量
18.下列各个过程对应的图像正确的是（ ）
A.将一定量KNO3的不饱和溶液恒温蒸发水分至有晶体析出
B.向足量且质量分数相同的稀硫酸中分别加入等量锌粉和铁粉
C.向等质量、等溶质质量分数的盐酸中，分别加入足量的铝粉和镁粉
D.向一定质量的AgNO3和Cu（NO3）2的混合溶液中加入足量Fe粉
19.一定质量的氢氧化钡溶液逐渐加入碳酸钠粉末（不考虑溶液体积变化），直至过量。如图横坐标表示加入碳酸钠粉末的质量，根据图象判断，纵坐标可能表示（ ）
A. 溶液中溶质的质量
B.溶液中溶剂的质量
C.生成沉淀的质量
D.溶液的pH
20.整理实验室时，同学们发现一瓶盐酸呈黄色，老师解释说里面含有氯化铁。为测定这瓶工业盐酸中氯化铁的含量（假设不含其他杂质），小明做了如下实验：取20g工业盐酸加适量的水稀释后加入小烧杯中，然后向小烧杯中不断滴加溶质质量分数为10%的氢氧化钠溶液，同时不断测量溶液的pH，得出如图所示的关系（横坐标x表示滴加氢氧化钠溶液的质量）。则下列分析错误的是（ ）
A.工业盐酸呈黄色是因为含有Fe3+
B.点A时溶液中所含溶质是NaCl和FeCl3
C.当16＜x≤22时的实验现象是有红褐色沉淀产生
D.当x=22g时，所得沉淀为19.6g
