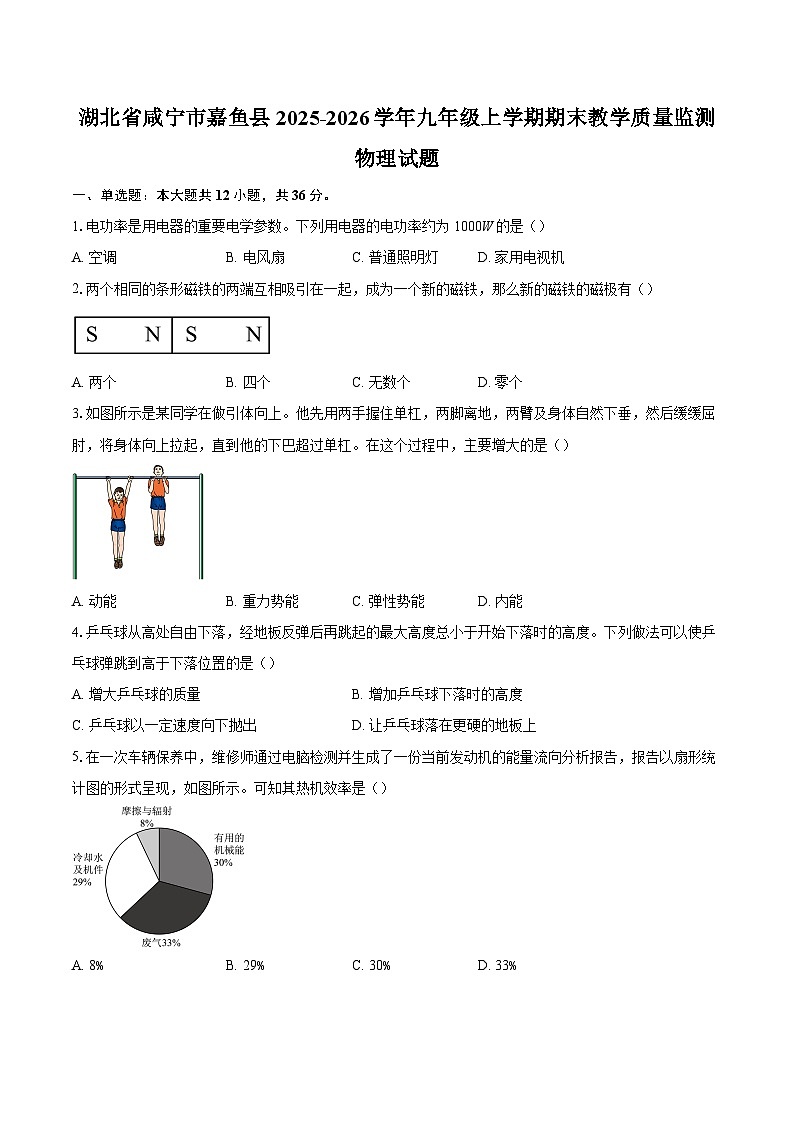

湖北省咸宁市嘉鱼县2025-2026学年九年级上学期期末教学质量监测物理试题-自定义类型

这是一份湖北省咸宁市嘉鱼县2025-2026学年九年级上学期期末教学质量监测物理试题-自定义类型，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.电功率是用电器的重要电学参数。下列用电器的电功率约为1000W的是（）
A. 空调B. 电风扇C. 普通照明灯D. 家用电视机
2.两个相同的条形磁铁的两端互相吸引在一起，成为一个新的磁铁，那么新的磁铁的磁极有（）
A. 两个B. 四个C. 无数个D. 零个
3.如图所示是某同学在做引体向上。他先用两手握住单杠，两脚离地，两臂及身体自然下垂，然后缓缓屈肘，将身体向上拉起，直到他的下巴超过单杠。在这个过程中，主要增大的是（）
A. 动能B. 重力势能C. 弹性势能D. 内能
4.乒乓球从高处自由下落，经地板反弹后再跳起的最大高度总小于开始下落时的高度。下列做法可以使乒乓球弹跳到高于下落位置的是（）
A. 增大乒乓球的质量B. 增加乒乓球下落时的高度
C. 乒乓球以一定速度向下抛出D. 让乒乓球落在更硬的地板上
5.在一次车辆保养中，维修师通过电脑检测并生成了一份当前发动机的能量流向分析报告，报告以扇形统计图的形式呈现，如图所示。可知其热机效率是（）
A. 8%B. 29%C. 30%D. 33%

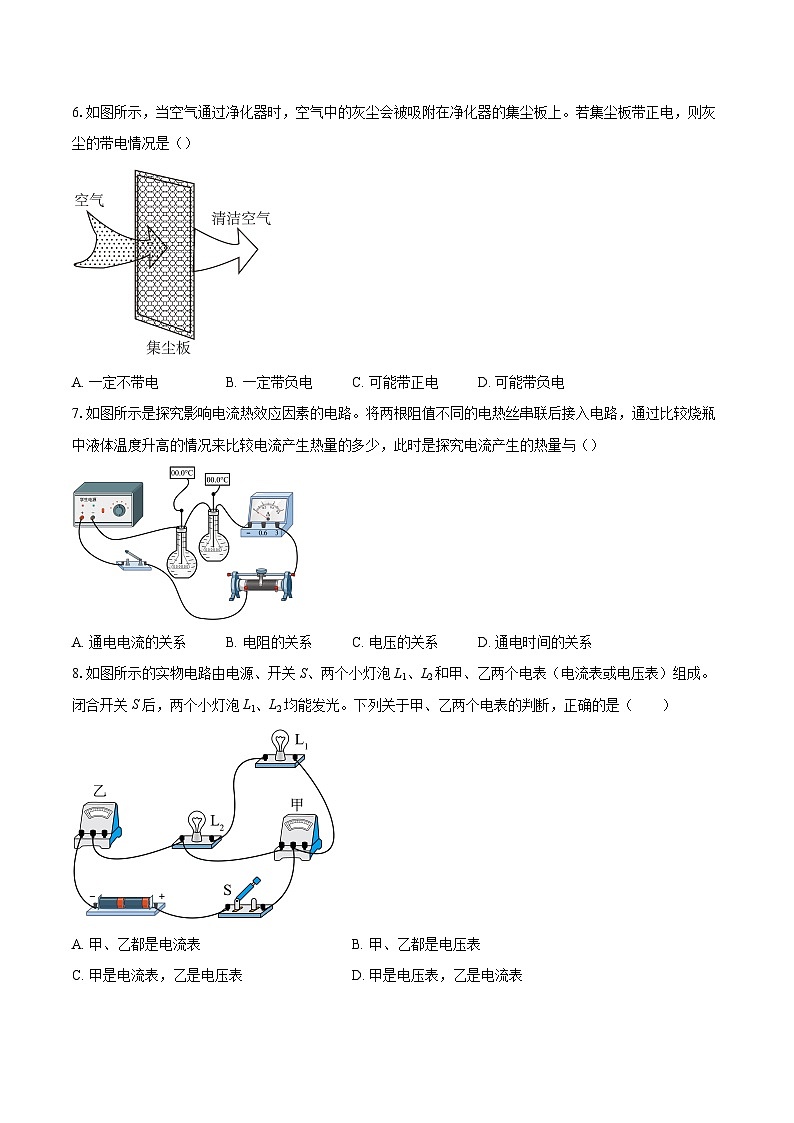

6.如图所示，当空气通过净化器时，空气中的灰尘会被吸附在净化器的集尘板上。若集尘板带正电，则灰尘的带电情况是（）
A. 一定不带电B. 一定带负电C. 可能带正电D. 可能带负电
7.如图所示是探究影响电流热效应因素的电路。将两根阻值不同的电热丝串联后接入电路，通过比较烧瓶中液体温度升高的情况来比较电流产生热量的多少，此时是探究电流产生的热量与（）
A. 通电电流的关系B. 电阻的关系C. 电压的关系D. 通电时间的关系
8.如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙两个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙两个电表的判断，正确的是（ ）
A. 甲、乙都是电流表B. 甲、乙都是电压表
C. 甲是电流表，乙是电压表D. 甲是电压表，乙是电流表

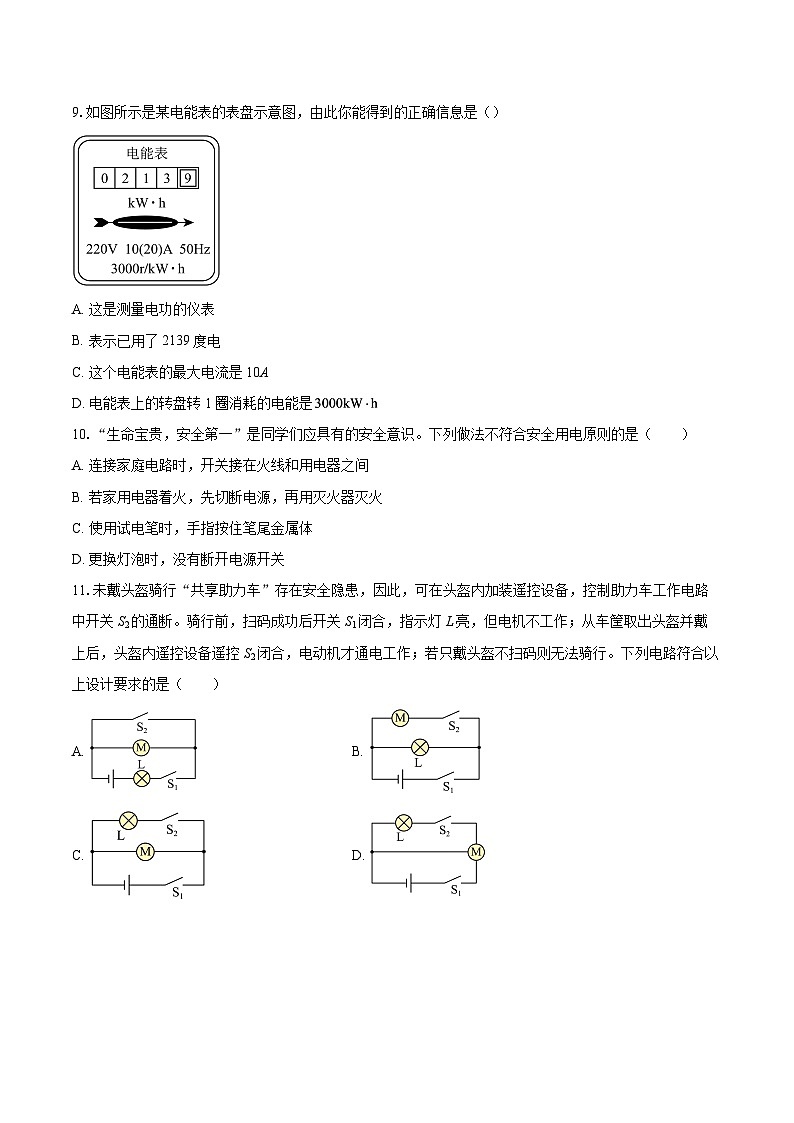

9.如图所示是某电能表的表盘示意图，由此你能得到的正确信息是（）
A. 这是测量电功的仪表
B. 表示已用了2139度电
C. 这个电能表的最大电流是10A
D. 电能表上的转盘转1圈消耗的电能是
10.“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A. 连接家庭电路时，开关接在火线和用电器之间
B. 若家用电器着火，先切断电源，再用灭火器灭火
C. 使用试电笔时，手指按住笔尾金属体
D. 更换灯泡时，没有断开电源开关
11.未戴头盔骑行“共享助力车”存在安全隐患，因此，可在头盔内加装遥控设备，控制助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车筐取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B.
C. D.
12.两个相同的容器中分别装入质量相同的甲、乙两种液体，使用相同的热源为其加热，液体温度与加热时间的关系如图所示，分析可知（）
A. 加热相同时间，液体乙吸收的热量较多B. 升高相同温度，液体甲吸收的热量较多
C. 液体乙的吸热能力比液体甲的强D. 液体甲的比热容比液体乙的比热容大
二、填空题：本大题共4小题，共18分。
13.给手机充电时，手机的电池相当于 （选填“电源”或“用电器”）；给手机充电的过程中，主要是将电能转化为 能；在拔充电器时发现充电器发烫，充电头发热现象是因为电流具有 效应。
14.如图所示为趣味物理社团制作的“噗噗船”。与铜管相连的水槽中充有一定量的水，当水槽内的水被蜡烛加热，随着水温升高，产生的水蒸气从管口喷出，发出“噗噗”的声响，船就会在水池中向前移动；此过程将水蒸气的内能转化为船的 ，此时水蒸气内能减少主要是通过 的方式改变的。
15.某电热水壶有加热和保温两个挡位，其简化电路如图所示，、为电热丝。当开关闭合后，若再闭合开关，电热丝中的电流 （选填“会”或“不会”）发生变化，此时电热丝、的连接方式是 。当开关闭合、开关断开时，电热水壶处于 挡。
16.“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了 的作用，它的南极指向地理的 方。
三、作图题：本大题共2小题，共6分。
17.如图甲是小明家的插座面板，其内部有三孔插座、USB供电模块及开关．三孔插座和供电模块由开关控制，且可独立工作．请在图乙中用笔画线代替导线将电路连接完整．
18.如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向．
四、实验探究题：本大题共3小题，共17分。
19.家用台灯大多可以通过调光装置改变亮度。跨学科实践课上，同学们制定了“项目提出——项目分析——项目实施——展示交流”的学习流程，制作一盏简易调“光台灯，达到调节灯光亮度的目的。
(1)甲组同学选择电源、开关、滑动变阻器、小灯泡，导线若干，连接如图甲所示电路，其中调节灯光亮度的元件是 ；
(2)乙组同学选用电位器来代替滑动变阻器，电位器的结构图如图乙所示，、、为三个接线柱，转动旋钮可以改变电阻丝接入电路的 ，从而改变接入电路的电阻。顺时针旋转旋钮时电灯变亮，应将 接线柱接入电路；
(3)丙组同学设计了如图丙所示的分挡调节台灯，开关接1触点时为断路，接2触点或4触点时，通过灯的电流分别为和，灯丝电阻为（不随温度变化），若，则电阻 ；（用和表示）
(4)有的同学还选用了声控开关，用按钮开关或声控开关分别控制台灯，下列开关部分电路的设计图符合题意的是 ；
A． B．
(5)乙组同学展示作品时，发现闭合控制开关，当电位器旋钮旋转到端时，小灯泡不发光，小明同学提出可以去掉电路中的控制开关，只用电位器旋钮来控制灯的亮暗。你认为小明同学的建议 （选填“合理”或“不合理”）。
20.实验室有一个标识不清的定值电阻，同学们设计了如下实验进行测量。
(1)实物电路如图甲所示，电源为两节新干电池，请用笔画线代替导线将电路连接完整（导线不得交叉）。
(2)连接电路时，开关应处于 状态，滑动变阻器的滑片P应滑动到 （选填“A”或“B”）端。
(3)闭合开关，移动滑动变阻器的滑片P，使电流表的示数0.12A，电压表的示数如图乙所示，则电阻R的阻值为 Ω。有同学把此次数据作为本实验的最终结果，请你对此作出评价或建议： 。
21.小明用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2 A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）小明连接的电路如图甲所示，检查电路发现有一处连接错误，请将连接错误的导线画“×”，并用笔画线代替导线正确连接电路。
（2）排除错误后，小明将5Ω定值电阻接入电路，闭合开关后，发现电流表无示数，而电压表有示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片，使电流表的示数如图乙所示，此时电路中的电流为 A。
（3）只将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持电压表的示数不变，应该将滑动变阻器的滑片向 （选填“左”或“右”）端移动，记录此时电流表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
（5）实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体的电流与电阻成 比；
（6）实验结束，小明问老师在此实验中能否换用50Ω的定值电阻进行实验？老师告诉小明不能更换，其原因是 。
五、计算题：本大题共2小题，共23分。
22.在设计恒温电热杯实践中，某同学用电压表来显示温度的变化，其原理如图甲所示。其中电源电压保持不变，R是热敏电阻，其阻值随温度变化的图像如图乙所示；R0为定值电阻，其阻值R0=20Ω。当恒温电热杯温度为20℃时，电压表示数为2V。求：
(1)当恒温电热杯温度为20℃时，通过电阻R的电流？
(2)电源电压是多少？
(3)当电压表示数为4V时，恒温电热杯的温度是多少？
23.为了解家中用电器的使用情况，某同学对家中用电器进行调查，如下表所示，家庭电路电压为。
(1)求每台空调正常工作时的电流。
(2)求电水壶正常工作时的电阻。
(3)表中空调和电水壶都正常工作1h，总共消耗的电能为多少kW·h？
1.【答案】A
2.【答案】A
3.【答案】B
4.【答案】C
5.【答案】C
6.【答案】D
7.【答案】B
8.【答案】D
9.【答案】A
10.【答案】D
11.【答案】B
12.【答案】C
13.【答案】用电器
化学
热

14.【答案】机械能
做功

15.【答案】不会
并联
保温

16.【答案】地磁场
南

17.【答案】如图所示

18.【答案】解：根据小磁针静止时N极的方向可知，螺线管的左端为N极，右端为S极，由右手螺旋定则可知，螺线管中的电流从右端流入，左端流出，故B点的电流方向向上。磁感线总是从N极出发回到S极，故A点的磁感线方向向右，如图所示：

19.【答案】滑动变阻器
长度
B、C
​​​​​​​
A
不合理

20.【答案】​​​​​​​
断开
B
10
实验次数太少

21.【答案】​​​​​​​
定值电阻断路
0.36
左
反
滑动变阻器阻值太小

22.【答案】【详解】（1）由图乙可知，当温度 时，热敏电阻的阻值 。此时电压表示数为 。根据欧姆定律，通过电阻R的电流为
（2）因为 与 串联，此时定值电阻 两端的电压为
电源电压为
（3）当电压表示数 时，定值电阻 两端的电压为
此时电路中的电流为
此时热敏电阻的阻值为
由图乙可知，当热敏电阻的阻值为 时，对应的温度为 ​​​​​​​

23.【答案】(1)
5 A
(2)
22 Ω
(3)
4.4 kW·h
【详解】（1）每台空调正常工作时的电流
（2）电水壶正常工作时的电阻
（3）空调总功率
电水壶功率
总功率
总共消耗电能
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
用电器调查细目表
家用电器
功率/W
数量
空调
1100
2
电水壶
2200
1
……
